第一角法和第三角法简介

第一角投影法与第三角投影法

第一角投影法与第三角投影法当前,世界上各国的机械工程图样,基本上采用正投影法来表达机件的结构和形状。

所不同的是:有的国家采用第一角投影法;有的国家则采用第三角投影法;还有的国家则两种投影法并用。

在国际标准150128一1982《技术制图一画法通则》,中,对机械工程图样采用的投影法作了明砷的规定:在表达机件结构时,第一角和第三角没影法具有同等效力。

第一角投影法：1.凡将物体置于第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法。

2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位于前视图之正下方。

第三角投影法：1.凡将物体置于第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3.第三角法展开后之六个视图排列如下，以常用之三视图而言，其右侧视图位于前视图之右侧，而俯视图则位于前视图之正上方。

各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。

解放前我国也采用第三角投影，新中国成立后改用第一角投影。

在引进的国外机械图样和科技书刊中经常会遇到第三角投影。

ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。

在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。

图1 第一角画法标记符号图2 第三角画法标记符号第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。

机械制图三视图的第三角法和第一角如何区分

三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。

二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。

CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。

主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。

对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。

但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。

以作为读图之识别。

由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行於美洲地区。

而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。

视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。

六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。

第三角法和第一角法的区别

第三角法和第一角法的区别
第三角法和第一角法是建筑结构设计中常用的两种分析方法。

其中，第三角法是按照
三角垂线的物理性质，从而确定杆件的有效力；第一角法是把系统看作是一个按照一定角
度和长度构成的平衡系统，从而确定每部件的有效力的方法。

第三角法的主要优点是通过架空三角支撑系统，可以把分析工作分解成最基本的部分，这能有效地减少分析的复杂度和误差，因此可以得出比较准确的结果。

而第一角法用到的
是攀登法，可以相对精确地求出构件的有效力，但分析起来比较复杂，容易出现错误。

在实用过程中，第三角法和第一角法各有所长，一般用第三角法来分析三角垂线架空
结构，用第一角法来计算平衡杆架、受力拱桥、悬索桥及其它更复杂的结构。

第三角法的基本思想是利用三角形的受力特点，将桁架结构或塔架结构分成一个个最
简单的三角结构，即垂线架的原理，与此同时，用支撑力或抗压力来分析单元结构中的每
一个截面上各物理量的大小。

第三角法分析过程首先要确定桁架弯矩、剪切力及桁架基底
等受力特性，然后把整个结构分解成各种独立的垂线架，求解桁架每一杆件上的正抗力及
剪切力，根据有效力的大小和方向，确定出每一个支点构件的有效力。

第一角法的核心思想是将桁架结构划分成两个部分：一部分为节点，另一部分为跨构件，从两个节点之间平衡该跨构件上的各种作用力，结合构件本身的受力特性，最终可求
得该跨构件上各个截面上的有效力及支座上的支撑力。

然后，逐步“攀登”到高处，确定
每一层构件之间的单元受力分析，依次求取每一层构件所受的有效力，最后可以确定所有
层构件的力的大小及方向。

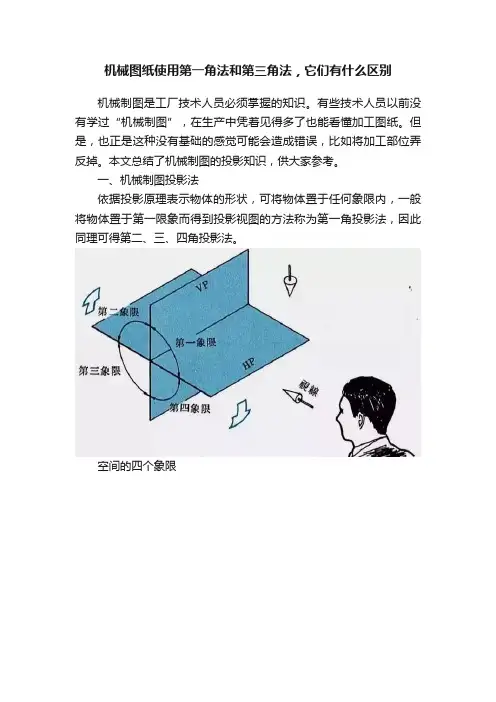

机械图纸使用第一角法和第三角法，它们有什么区别
