复合固定循环指令1
循环指令
⑸ Δu：X轴方向精加工余量的距离和方向（直径/半径
指定）。
上一页 下一页 返回
6.2 复合固定循环指令
⑹ Δw：Z轴方向精加工余量的距离和方向；
⑺ f、s、t：粗车循环中相关的进给速度，主轴转速及
刀具、刀补选择。
2）例题
如图6-14所示的零件，用外径粗车循环G71指令编制粗加
工程序。粗加工切削深度为5mm，退刀量为1mm，进给量
态有效；Δk：Z方向退刀量的距离和方向； d：分割数。此
值与粗切重复次数相同。Δi，Δk ，d可用系统中参数设定，
也可用程序指令数值，根据程序指令，参数值也改变。ns，
nf，∆u，∆w，f，s，t参数意义和G71相同。
上一页 下一页 返回
6.2 复合固定循环指令
2）例题。如图6-20所示的工件，用G73指令编制粗加工
上一页 下一页 返回
图6-12 单一循环编程举例
返回
6.1 单一固定循环指令
2）数值计算
⑴ 设定工件坐标原点，以工件右端面与轴线的交点为工
件原点建立工件坐标系。
⑵ 计算各基点坐标值，略。
⑶ 当计算精加工圆锥面时，圆锥面的起点的直径d，根
据公式 C D d L
，即 C 1 28 d
5 62
(t)；
⑴ Δd：切深量。是模态值，在下个指定前均有效。无
正负号，半径指定，切入方向决定于AAˊ方向。可用系统中
参数设定，也可用程序指令数值。程序指令数值优先。
⑵ e：退刀量。是模态值，在下次指定前均有效。可用
系统中参数设定，也可用程序指令数值。
⑶ ns：精加工形状程序段组的第一个程序段顺序号。
⑷ nf：精加工形状程序段组的最后一个程序段顺序号。
复合固定循环指令G71、G70、G73
O
Z
X
3、在机床上编程加工下图零件
1、要求： 1）、分粗、精加工。 2）、精加工时要变速。 3）、使用G71粗加工。G70精加工。 2、加工工艺 1）、装夹工件伸出65mm长。 2）、车端面 3）、G71粗加工各外圆，G70精车 3、精车循环G70 G70 P(ns) Q(nf) 执行G70循环是，刀具沿工件实际轨迹进行切削，G70指 令用在G71、G72、G73指令之后，不能单独使用。
T0202 S1000 F0.1 G70 P50 Q100 G00 X100.0 Z100.0 M30 程序结束并返回
课堂小结
指令名称
指令格式
G71 U△d Re ;
编程方法
零件形状单向增 G71G70配合来加工
一、外圆粗车循环G71
G71 Pns Qnf U△u W△w ;
Nns . . . . . . ;
o
B D
z
A′
粗车循环 G71U2. R0.5 ; 首段段号 精 加 工 路 线 末段段号
精车循环
G71P10 Q20 U0.5 W0.1 ; N10 G00 X20. ; （A） G01 Z-10.F80 ; X30. ; X46. W-20. ; W-20. ; X56. ; X70. Z-65. ; N20 X90. ; (C) (D) (E) (F) (G) (H) (J) 由 零 件 轮 廓 确 定
O0001；
Z-130.; N20 Z-170.; G00 X100.; Z100.; M30;
• 注意：
• 1）、使用G71指令要用G00指令定位。 2）、G71指令适用于棒料加工。 • 3）使用G71指令时，精加工程序段的第一行 不能有Z轴的移动。 • 4)循环起点的X值，要大于零件毛胚的直径， Z值可设定为2—3。
数控车床复合形状固定循环指令编程讲解
2.指令循环路线(lùxiàn)分析
●G71粗车外圆加工走刀路线。刀具从循环起点A开始， 快速退至C点，退刀量由Δw和Δu/2决定； ●快速沿X方向进刀Δd深度，按照G01切削加工，然后按 照45°方向快速退刀，X方向退刀量为e，再沿Z方向快速 退刀，第一次切削加工结束； ●沿X方向进行第二次切削加工，进刀量为e+Δd，如此循 环直至粗车结束； ●进行平行于精加工表面的半精加工，刀具沿精加工表面 分别留Δw和Δu/2的加工余量; ●半精加工完成后，刀具快速退至循环起点，结束粗车循 环所有(suǒyǒu)动作。
精品资料
4.指令(zhǐlìng)应用说明（2）
2）通常情况下类型(lèixíng)I的粗加工循环中， 轮廓外形必须采用单调递增或单调递减的形式， 否则会产生凹形轮廓不是分层切削而是在半精车 时一次性进行切削加工，导致切削余量过大而损 坏刀具。如图所示就是轮廓形状没有单调增加时 半精加工一次切削凹坑的情形。
精品资料
5.编程举例(jǔ lì)（7）
O2018 T0101; G98 M03 S400; G00 X6.0 Z5.0; G71 U1.5 R1.0;
G71 P10 Q20 U-0.4 W0.1 F100;
N10 G00 G41 X44.0; G01 W-25.0 F60.0; X34.0 W-10.0;
精品资料
2.指令(zhǐlìng)循环路线分 析
G73指令走刀路线如图所示，执行指令时每一刀 切削路线的轨迹形状是相同的，只是位置不断向 工件轮廓推进，这样就可以将成形毛坯（铸件或 锻件(duànjiàn)）待加工表面加工余量分层均匀 切削掉，留出精加工余量。
精品资料
O2019
5.编程举T01例01(;jǔ lì)（2）
复合形状固定循环指令教学设计
《复合形状固定循环指令》教学设计四教学理念及教学策略选择与设计教师创设真实加工情境，从而启发、引导学生自主探究、思考，并讨论、交流学习成果。
新课程注重学生的主动学习，发挥学生的主体作用，因此，本课在教学的设计上将充分发挥学生的主观能动性，并与实践相结合，通过自己的探索加上教师的引导，使学生的探究一步步走向深入，从中体会到探究的乐趣、知识应用的价值，开阔学生的视野，锻炼学生的思维。
五教学设备用具1教学课件 PPT；2自制加工零件；3加工仿真视频。
六教学过程教学过程（环节）教师活动课件、资源内容学生活动媒体资源应用设计意图导入新课（2min）如果采用G90 指令对其加工，需要计算多个坐标点，运算量较大，容易造成错误。
因此，我们需要利用复合形状固定循环指令进行加工，那么复合形状固定循环指令主要用什么指令？格式如何？跟随教师复习G90指令格式和加工路线，分析利用复合形状固定循环指令的优势。
运用多媒体展示让内容形象直观，提高学生学习的自觉性和问题探究的主动性。
目标：引出正文，明确利用复合形状固定循环指令的优势。
1 展示加工路线； 1 自主研究加工路线； 1 利用课件通过自主2 学习 G70、G71 指令格探究，了解 G70、G71自主探究式中字、字符和数字的相指令格式相关知识；（5min）关知识； 2 展现问题，打破传3 明确精加工走刀路线；统教学模式，形成以2 自主探究 G70、G71 指令 4 学生间互相交流发现学生为主体，教师为。

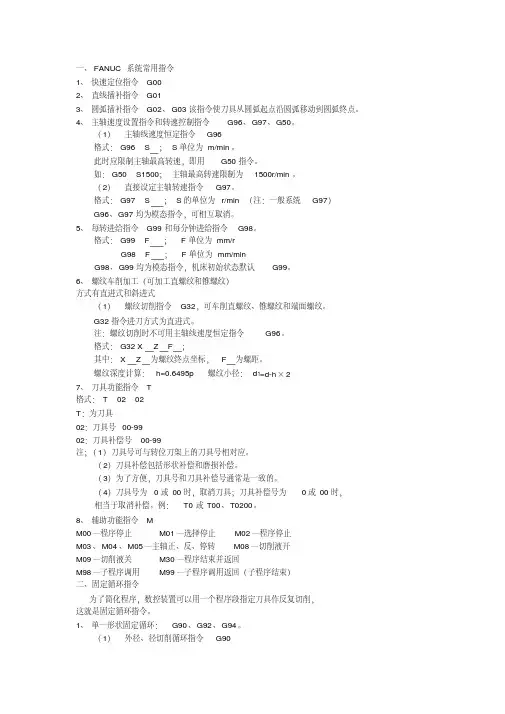

FANUC系统常用指令
一、FANUC系统常用指令1、快速定位指令G002、直线插补指令G013、圆弧插补指令G02、G03该指令使刀具从圆弧起点沿圆弧移动到圆弧终点。
4、主轴速度设置指令和转速控制指令G96、G97、G50。
（1）主轴线速度恒定指令G96格式：G96 S ；S单位为m/min。
此时应限制主轴最高转速，即用G50指令。
如：G50 S1500；主轴最高转速限制为1500r/min。
（2）直接设定主轴转速指令G97。
格式：G97 S ；S的单位为r/min （注：一般系统G97）G96、G97均为模态指令，可相互取消。
5、每转进给指令G99和每分钟进给指令G98。
格式：G99 F ；F单位为mm/rG98 F ；F单位为mm/minG98、G99均为模态指令，机床初始状态默认G99。
6、螺纹车削加工（可加工直螺纹和锥螺纹）方式有直进式和斜进式（1）螺纹切削指令G32，可车削直螺纹、锥螺纹和端面螺纹。
G32指令进刀方式为直进式。
注：螺纹切削时不可用主轴线速度恒定指令G96。
格式：G32 X Z F ；其中：X Z 为螺纹终点坐标， F 为螺距。
螺纹深度计算：h=0.6495p 螺纹小径：d1=d-h×27、刀具功能指令T格式：T 02 02T：为刀具02：刀具号00-9902：刀具补偿号00-99注；（1）刀具号可与转位刀架上的刀具号相对应。
（2）刀具补偿包括形状补偿和磨损补偿。
（3）为了方便，刀具号和刀具补偿号通常是一致的。
（4）刀具号为0或00时，取消刀具；刀具补偿号为0或00时，相当于取消补偿。
例：T0或T00、T0200。
8、辅助功能指令MM00—程序停止M01—选择停止M02—程序停止M03、M04、M05—主轴正、反、停转M08—切削液开M09—切削液关M30—程序结束并返回M98—子程序调用M99—子程序调用返回（子程序结束）二、固定循环指令为了简化程序，数控装置可以用一个程序段指定刀具作反复切削，这就是固定循环指令。
精车循环G70指令格式与含义
一、精车复合固定循环G70指令及格式
程序段格式如下： G70 P(ns) Q(nfห้องสมุดไป่ตู้ ；
ns—精加工路线中第一个程序 段(即图中AA′段)的顺序号； nf--精加工路线中最后一个程 序段(即图中BB′段)的顺序号；
二、G70指令的说明
1、G70为精车循环指令。在G71,G72,G73粗车后，用G70指 令进行精车。 2、在G71~G73程序段中指令的F、S、T，在G70执行时无效， G70执行顺序号ns~nf指定的F、S、T功能。 3、由地址P指定的 ns程序段必须指令G00或G01，否则报警。 4、在顺序号ns~nf之间的程序段中，不能调用子程序。 5、在顺序号ns~nf的程序段中不应包含刀尖半径补偿，而 应在调用循环前编写刀尖半径补偿，循环结束后应取消半 径偏置。 6、刀具返回运动时自动的，因而在顺序号ns~nf的程序段 中不需要进行编程。
N80 G01 Z43.; N90 G03 X26. Z40. R3.; N100 G01 X31.; N110 X34 Z38.5; N120 Z25.; N130 X50. Z15.; N140 Z-2. N150 G01 X58. ; N160 G00 Z90 G40; N170 M00;
N180 M04 S900; N190 G00 X58. Z62.; N200 G70 P50 Q150; N210 G00 X58. Z100.; N220 M05; N230 M30;
三、精车复合固定循环G70指令的应用
O0071 N10 T0101; N20 M04 S700; N30 G00 X58. Z62.; N40 G71 U3. R1. P50
Q150 X0.3 Z0.3 F500; N50 G41 G00 X13. Z62.
数控车床G71复合循环指令
复合形状固定循环G71一.应用场合用于切削非一次加工即能达到加工规定尺寸的场合，利用复合形状固定循环功能，只要编写出最终加工路线，给出每次的背吃刀量等加工参数，车床即能自动地对工件重复切削，直到加工完成。
圆柱毛坯料粗车和圆筒毛坯料粗镗加工。
外轮廓加工只能加工从小到大递增的工件。
内孔加工只能加工从大到小递减的工件。
1.粗车格式：G71U １—R —；G71P —Q —U ２—W —F —；X ，Z ：循环的起点坐标。
X ：加工前工件尺寸大1—2mm Z ：距离工件右端面２-３mm 处U １：背吃刀量R ：径向退刀量P ：循环开始的程序段号Q ：循环结束的程序段号U ２：X 轴方向的精加工余量W ：Z 轴方向的精加工余量F ：进给速度半径值,单位:mm直径值,单位:mm G00X —Z —；二．粗车：思考：定位点能否定得很远？有什么样的现象？a. X 向进刀b. Z 向切削c. 45度角退刀d. Z 向快速返回循环起点循环起点abcd45度２.走刀轨迹分析：ＲＵ循环起点４.使用G71时的注意事项:1.程序中的程序段号必须与G71的循环开始段号和循环结束段号对应。
(错例)2.循环开始的第一程序段必须为单轴移动,必须先移动X轴. (错例)3.G71中的两个程序段不能合并也不缺少.（错例）4.在单步状态下执行G71程序时,需要按三下循环启动才开始加工.例题:按照图纸进行编程O0001;N1(外轮廓粗加工)G99G97M03S500T0101F0.2;G00X67Z5;G71U2R1;G71P10Q20U0.5W0.5;N10G00X0;G01Z0;G03X30Z-15R15;X40Z-17;Z-45;N20G01Z-65;G00X100Z100; M30；工艺分析：形状指令相关点坐标X60圆弧G03 （30，-15）………………毛坯尺寸：ф65X100G01X36;三.１.精车格式：G00X—Z—；G70P—Q—F—；P：循环开始的程序段号Q：循环结束的程序段号F：进给速度２.精车的作用：去除粗车留下的余量，提高表面加工质量．注意:G70中的循环开始和结束的程序段号G71的循环开始和结结束的程序段号要相同循环起点O0001;N1(外轮廓粗加工)G99G97M03S500T0101F0.2;G00X67Z5;G71U1.0R0.5;G71P10Q20U0.5F0.2;N10G00X0;G01Z0;G03X30Z-15R15;G01X36;Z-45;N20G01Z-70;G00X100Z100; M05；M00；N2(外轮廓精加工)G99G97M03S800T0101F0.1; G00X67Z5;G70P10Q20F0.1；G00X100Z100；M30；X60M30；分析：形状指令相关点坐标圆弧G03 （30，-15）………………X40Z-17小结:一.粗车格式：G00X—Z—；G71U—R—；G71P—Q—U—W—F—；二.精车格式：G00X—Z—；G70P—Q—F—；三.定位点的确定:X:加工前工件的最大尺寸大1-2mmZ:工件的右端面2-5mm处四.使用G71时的注意事项:1.程序中的程序段号必须与G71的循环开始段号和循环结束段号对应。
数控车编程与操作G71G72G73G70X
3）指令说明
（1）其中， Δd-轴向切深；
e、 ns、 nf、 Δu、 Δw的含义与G71相 同。
（2）G72循环所加工的轮廓形状，必须 采用单调递增或单调递减的形式。
4）执行路线
d
e 45°
u/2
端面粗车复合循环
实例：1、复合固定循环指令编写下图所示 工件的粗、精加工程序。
实例：2、复合固定循环指令编写下图所示 工件的粗、精加工程序。
虑刀尖半径补偿。
为了对上述由刀尖圆弧半径所引起的误差 进行自动补偿， 在加工工件之前， 必须把刀
具半径补偿的有关参数输入到CNC装置中。 参 数包括刀尖半径R值和刀尖方位T参数。 T值与 车刀的形状和刀尖所处的位置有关， 用0～9表 示， 如下图所示。 典型车刀的形状、 位置和
参数之间的关系如下表所示。
降低加工表面
误差
的粗糙度， 一 工 件 加 工 要 求 的 轨 迹
D
般将车刀刀尖 无刀具补偿时的轨迹 磨成半径约为
CB
0.4～1.6 mm的
圆弧， 如图所
示。
刀尖圆弧半径补偿对加工精度的影响
R
PA A P
在上图中，在切削工件右端面时， 车刀圆 弧的切点A与理论刀尖P的Z坐标值相同； 车外 圆时， 车刀圆弧的切点B与理论刀尖P的X坐标 值相同； 这时不会产生加工误差， 不需要考
△d —径向切削深度，半径值
△e —径向退刀量，半径值
ns 、nf—精加工描述程序段起、止号 △u —X方向精加工余量，直径值（内孔时为负值） △w —Z方向精加工余量
d
(R)
B (F)
(R)
e
45°
(F)
C A
u/2
编程轨迹
FANUC系统数控车床的编程与操作实例
FANUC系统数控车床的编程与操作实例1.快速定位指令G00指令格式：G00某（U）＿Z（W）＿；2.直线插补指令G01指令格式：G01某（U）＿Z（W）＿F＿；3.圆弧插补指令G02、G03该指令使刀具从圆弧起点，沿圆弧移动到圆弧终点。
指令格式：G02/G03某（U）＿Z（W）＿R＿F＿；或:G02/G03某（U）＿Z（W）＿I＿K ＿F＿；例3：图1-18a）（1）G02某80.0Z－10.0R10.0；或G02U20.0W －10.0R10.0；（2）G02某80.0Z－10.0I10.0K0；或G02U20.0W－10.0I10.0K0；例4：图1-18b）（1）G03某45.0Z－35.9R25.0；或G03U45.0W－35.9R25.0；（2）G03某45.0Z－35.9I0K－25.0；或G03U45.0W－35.9I0K－25.0；图3-6圆弧插补举例（2）螺纹加工循环G92G92用于螺纹加工，其循环路线与单一形状固定循环基本相同。
如图1-26所示，循环路径中，除螺纹车削一般为进给运动外，其余均为快速运动输入格式：直螺纹G92某（U）＿Z（W）＿F＿；式中：某（U）＿Z （W）＿为螺纹终点坐标；F＿为螺距。
程序：……G00某22.0Z5.0；起刀点G92某19.2Z-18.0F1.5；螺纹加工第一次循环某18.6；螺纹加工第二次循环某18.2；螺纹加工第三次循环某18.05；螺纹加工第四次循环G00某100.0Z150.0；退刀，取消循环…(2)多重复合固定循环指令1)精加工循环指令G70在采用G71、G72、G73指令进行粗车后，用G70指令进行精车循环切削。
指令格式：G70PnQnf；其中：n为精加工程序组的第一个程序段的顺序号；nf为精加工程序组的最后一个程序段的顺序号。
2)外径、内径粗加工循环指令G71G71指令用于粗车圆柱棒料，以切除较多的加工余量。
指令格式：G71U（Δd）R（e）；G71P（n）Q（nf）U（Δu）W（Δw）FST；例17：使用G71、G70完成图1-43所示零件加工，棒料直径φ105mm，工件不切断（刀尖R0.4）。
复合固定循环指令
O1128; G99M03 S700 F0.2 T0101; G00 X42 Z2 ； G71 U2 R0.5 ； G71 P10 Q20 U0.5 W0.05 ； N10 G0 X18.8 ； G01 Z-19 F0.08 ； X20 ； Z-41; X20.68; G03 X24.61 Z-42.633 R2 F0.06 ; G01 X30 Z-56 F0.08 ; X39； N20 Z-64 ； M3 S1000 T0101 F0.08 ; G70 P10 Q20 ； G00X100 Z100;
二、G71指令的运行过程
O
△w
Z
A’
X向 精车 余量
3 2
45°
e
1
△d △d
△U/2
精加工路线
B
退刀量
AБайду номын сангаас
背吃刀量
△w
C
运行特点：
循环X 起点
由△w和 △u决定
1 、指令运行前刀具先到达循环起点； △u/2 2、指令运行中刀具依据给定的△d、e按矩形轨迹循环分层切削； 3、最后一次切削沿粗车轮廓连续走刀，留有精车余量△u 、△ w；
O
Z
X
M3 S600 T0202 F0.08;
G00 Z-2; X20;
…; …；
M30；
我有疑问
（议一议）
• 1、如果用简单指令编程的话，会有什么不 同的效果？除了用G71来减轻编程工作的烦 琐和复杂的计算之外，是否有其他办法来 减轻劳动强度？ • 2、在G71代码执行过程中，发现刀具有损 ，我们最好怎么办？ • 3、△U和△W，的大小对加工有何影响？可 否为负？在使用时有哪些注意事项？
六、实作训练
复合固定循环指令G7G70、G73。
课题七 复合固定循环指令 G71/G70/G73
复习导入：
余量较大且形 状简单的零件
对于余量大形 状复杂的零件 如何简化编程
呢
简单固定 循环指令 G90
复合固定 循环指令
复合固定循环指令的功能特点：
可
功能：可以将多次重复动作用一个指令来表示，
有 效
简
系统会自动重复切削，直到加工完成。
义 △u：X方向精加工余量，直径值；
△w：Z方向精加工余量；
G71指令的运行过程
O
Z
△w
A’
精加工路线
X向
△U/2
精车
3
余量
2
△d △d
45°
B
运行特点：
e
1
退刀量 A
循环X 起点
背吃刀量
C
由△w和 △u决定
1、指令运行前刀具先到达循环起点； 2、指令运行中刀具依据给定的△d、e按矩形轨迹循环分层切削； 3、最后一次切削沿粗车轮廓连续走刀，留有精车余量△u 、△ w； 4、指令运行结束，刀具自动返回循环起点；
G00 X145.0 Z 10.0 ;
G71 U2.0 R0.5；
G71 P10 Q20 U0.5 W0 F0.15 S600；
N10 G00 X0 ；
G01 Z0.；
X40.0 ；
W－30.0；
X60.0 Z－60.0；
Z－80.0；
X100.0 Z－90.0；
Z － 110.；
X140.;
Z-130.; N20 Z-170.; G00 X100.; Z100.; M30;
f------粗加工的进给速度
G73编程实例
循环切削指令总结
图 外径、内径粗车循环指令G71
2.端面粗车循环指令G72 （1）功能： 该指令的执行 过程除了其切削进程平 行于X轴之外，其他与 G71相同，如图所示。 （2）格式：G72W d Re G72 Pns Qnf Uu Ww F S T
图 端面粗车循环指令G72
3、成型车削循环G73 （1）功能：该指令只须指定 精加工路线，系统会自动 给出粗加工路线，适于车 削铸造、锻造类毛坯或半 成品，如图所示。 （2）格式： G73 Ui Wk Rd G73 Pns Qnf Uu Ww F S T
常用循环指令总结
（一） 单一固定循环
1.内径、外径车削循环指令G90 功能：适用于在零件的内、外圆柱面（圆锥面）上毛坯余量较大或 直接从棒料车削零件时进行精车前的粗车，以去除大部分毛坯余量。 （１）直线车削循环 格式：G90 X（U） Z（W） F
其轨迹如图所示，由4个步骤组成。
Z D 3(F ) C
W 4( R) 2(F ) 1( R ) A B Z
图 内径、外径车削循环指令G90
X
（２）锥体车削循环 格式：G90 X（U） Z （W） R F 其轨迹如图 所示，刀 具从定位点A开始沿 ABCDA的方向运动，图
D
4(R)
A 1 B Z
3(F) C 2(F) Z W
中B点的X坐标比C点的 X坐标小，所以R应取负 值。
四、课堂小结
通过本次课的教学，学生必须掌握 G90、G94、G70、G71、G72、G73 等指 令，通过实训后，再加工中能熟练运行 G90、G94、G70、G71、G72、G73等指令。
锥体车削循环指令G90
2、 端面车削循环
（１）端面车削循环 格式：G94 X（U） Z（W） F 其轨迹如图所示，由4个步骤组成。刀具从循环起点开始沿，其中X （U）、Z（W）给出终点的位置。图中1（R）表示第一步是快速运动， 2（F）表示第二步按进给速度切削，其余3（F）、4（R）的意义相似。 （２）带锥度的端面车削循环 格式：G94 X（U） Z（W） R F 其轨迹如图所示，刀具从循环起点开始，其中X（U）、Z（W）给出终 点的位置，R值的正负由B点和C点的X坐标之间的关系确定，图中B点 的X坐标比C点的X坐标小，所以R应取负值。
项目4-数控车床复合固定循环指令
•
4 掌握G74指令应用, 熟悉并灵活运用G74指令
对FANUC 0i T系统与HNC-21T系统的具体编程;
•
5 掌握G75指令应用, 熟悉并灵活运用G75指令
对FANUC 0i T系统与HNC-21T系统的具体编程;
•
6 掌握G76指令应用, 熟悉并灵活运用G76指令
对FANUC 0i T系统与HNC-21T系统的具体编程;
• 序段n的s:顺精序车号开; 始程序段的顺序号; nf: 精车结束程
• 无凹槽: △x --- X轴方向精加工余量, 以直径值表 示;△z --- Z轴方向精加工余量;
• 有凹槽: e --- 精加工余量, 其为X方向的等高距离, 外径切削时为正;内径切削时为负;
• △f : 粗车时的进给量;
• △s : 粗车时的主轴功能(通常省略);
•
ns: 精车开始程序段的顺序号;
•
nf: 精车结束程序段的顺序号;
• △u: x轴方向精加工余量, 以直径值表示;
• △w: z轴方向精加工余量;
• △f : 粗车时的进给量;
• △s : 粗车时的主轴功能(通常省略);
•
t : 粗车时所用的刀具(通常省略);
•
s : 精车时的主轴功能
•
f : 精车时的进给量Leabharlann A→B间的工件轮廓。•
⑥ 在ns 到nf 程序段中，不应包含子程序。
•24
复合固定循环G72指令
• 【例13】用G72编制加工程序:循环起点A(80,1)， 切削深度1.2mm。退刀量1mm，X方向精加工余量 0.6mm，Z方向精加工余量0.1mm，其中点划线部分 为工件毛坯。
•25
复合固定循环G72指令
机械制造技术Ⅰ模块-数控车床循环指令
复合固定循环指令
复合型固定循环（G70～G76） 在使用G90、G92、G94时，已经使程序简化了一些，但还有一 类被称为复合型固定循环的代码，能使程序进一步得到简化。使用 这些复合型固定循环时，只需指令精加工的形状，就可以完成从粗 加工到精加工的全部过程。
一、G71内外圆粗切循环
内外圆粗切循环是一种复合固定循环。适用于外圆柱 面需多次走刀才能完成的粗加工，加工过程如下图所 示。
X48.2； O0003; X48.0； G40G97G99; X47.84； M03 S300; G00 X100; T0303; Z100; G00 X80.0 Z2.0； G92 X49.6 Z-48.0 R-5.0 F2.0；M05; M30; X49.2； X48.8； X48.4；
加工程序举例
例：毛坯Φ125×110
程序：O0002；
G40G97G99; M3 S600; T0101; G00 X130. Z3.； G90 X120. Z-110. F0.12；
（A→D，Φ120切削）
X110. Z-30.； X100.； X90.； X80.； X70.； X60.； （A→B，Φ60切削，分六次进刀循环切削，每次进刀10mm） G0 X120. Z-30.； G90 X120. Z-44. R-7.5 F0.12； Z-56. R-15 .; Z-68. R-22.5 ; Z-80. R-30. ;（B→C，锥度切削，分四次进刀循环切削） M30；
例题
例 ( G73 程序 ) O0002 ; G40G97G99 ; T0101 ; M03S560 ; G00 X140.0 Z40.0 ; G73 U9.5 W9.5 R12 ; G73 P70 Q130 U1.0 W0.5 F0.3 ; N70 G01 X20.0 F0.12 ; (ns) Z0.0 Z-20.0 ; X40.0 Z-30.0 ; Z-50.0 ; G02 X80.0 Z-70.0 R20.0 ; G01 X100.0 Z-80.0 ; N130 G01 X140.0 ; (nf) G00 X200 .0; Z200 .0; M05; M30 ;
复合固定循环指令运用
复合型固定循环的运用一循环指令定义1复合型车削固定循环G71编程单位指定：G71 U(△d) R(e)；G71 P(ns) Q(nf) U(△U) W(△w) F(f) S(s) T(t);△d: X轴每次循环切深，半径指定，单位毫米。
e: 回退量，单位毫米。
△U:X轴方向精加工余量，直径指定，单位毫米。
△W: Z轴方向精加工余量，单位毫米。
注：在G71指令的程序段中，精加工程序段群的第一段程序必须是含有G00，G01的指令，但不能含有Z轴移动指令。
在此程序段群中，X轴，Z轴必须都是沿着单调增大或减小的方向移动。
2 复合型车削固定循环G72编程单位指定：G72 W(△d) R(e)；G72 P(ns) Q(nf) U(△U) W(△w) F(f) S(s) T(t);△d: Z轴方向每次循环切深，单位毫米。
e: 回退量，单位毫米。
△U:X轴方向精加工余量，直径指定，单位毫米。
△U: Z轴方向精加工余量，单位毫米。
注：在G72指令的程序段中，精加工程序段群的第一段程序必须是含有G00，G01的指令，但不能含有X轴移动指令。
在此程序段群中，X轴，Z轴必须都是沿着单调增大或减小的方向移动。
3 复合型车削固定循环G73编程单位指定：G73 U(i) W(k) R(d);G73 P(ns) Q(nf) U(△U) W(△w) F(f) S(s) T(t);i: X轴最大切削余量，半径指定，单位毫米。
k: Z轴回退量，单位毫米。
d: 分割次数。
R0.001表示1次。
△U:X轴方向精加工余量，直径指定，单位毫米。
△U: Z轴方向精加工余量，单位毫米。
4 端面深孔钻循环G74编程单位指定：G74 R(e)；G74 Z(w) Q(△k) F(f);e: 回退量，单位毫米。
w:Z方向钻削深度，无符号，单位毫米。
△k: Z轴方向每次钻削深度，无符号，单位微米。
5 复合型螺纹切削循环G76 编程单位指定：G76 P(m r a) Q(△dmin) R(d);G76 X(U) Z(w) R(i) P(k)Q(△d)F(L);m: 精加工次数。
项目3.2复合循环指令应用(精)
2. 端面粗车循环指令G72
G72指令适用于直径方向的加工余量比轴向加工余量大的情况，一 般用于加工端面尺寸较大的零件的粗加工。刀具的循环路径如图2-47 所示。G72 指令与G71指令类似，不同之处就是刀具平行于X轴方向 进行端面切削。
图2-2-23
端面粗加工循环
编程格式： G72 W(△d) R(e)； G72 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)； 例2 如图2-2-24所示，毛坯为140mm，要进行端面粗车，主轴转速 为500r/min，粗车背吃刀量为2mm，退刀量为2mm,留给精加工的余 量X方向为0.5mm，Z方向为0.1mm，粗车进給量为0.3mm/r,使用 G72指令编写加工程序，编程原点建在右端面中心。
编程格式 ： G73 U(△i) W(△k) R(d)； G73 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)； 编程说明： ①指令中各参数意义：△i为X轴方向总退刀距离（半径值），当向+X轴 方向退刀时，该值为正，反之为负；△k为Z轴方向总退刀距离，当 向+Z轴方向退刀时，该值为正，反之为负；d为重复加工次数； ns 为精加工轮廓程序第一个程序段的段号；nf为精加工轮廓程序最后一 个程序段的段号；△u为X轴向精加工余量（直径值）；△w为Z轴向 精加工余量；f、s、t为F、S、T代码； ②G73不像G71、G72那样对零件轮廓的单调性有要求。
图2-2-20 复合车削循环指令应用
[任务分析]
在前面的任务中虽然介绍了单一循环指令，可以简化编程，但是 当被加工零件形状复杂、加工余量较大、需要多次的重复切削时，如 果采用复合循环指令，则可进一步简化程序编制。
[相关知识]
数控车床复合形状固定循环指令编程汇总
3 ）循环中的第一个程序段即顺序号为“ ns”的 程序段必须沿着X向进刀，且不能出现Z轴的运 动 指 令 ， 否 则 会 出 现 程 序 报 警 。 如 “ G00 X10.0 ；”正确而“ G00 X10.0 Zl.0 ；”则错 误。
4.指令应用说明（5）
4 ）精车循环指令 G70 应用场合：用 G71 粗车完 毕后，可用G70指令进行精加工。
4.指令应用说明（6）
5）循环起点的确定：G71粗车循环起点的确定 主要考虑毛坯的加工余量、进退刀路线等。一 般选择在毛坯轮廓外1～2mm、端面1～2mm即可， 不宜太远，以减少空行程，提高加工效率。
4.指令应用说明（7）
6）“ns”至“ nf”程序段中不能调用子程序。 7）G71循环时可以进行刀具位置补偿但不能进 行刀尖半径补偿。因此在G71指令前必须用G40 指令取消原有的刀尖半径补偿。在“ns”至 “ nf”程序段中可以含有G41、G42指令，对工 件精车轨迹进行刀尖半径补偿。
3.指令参数正负号确定
上述循环指令应用于工件内径轮廓时，G71就自动成 为内径粗车循环，此时径向精车余量Δu应指定为负 值。图中给出了4种切削模式（所有这些切削循环都 平行于Z轴）下U和W的符号判断。
4.指令应用说明（1）
1）指令中的F、S值是指粗加工中的F、S值， 该值一经指定，则在程序段段号“ns”、“ nf” 之间的所有F、S值无效；该值在指令中也可以 不加以指定，这时就是沿用前面程序段中的F、 S值，并可沿用至粗、精加工结束后的程序中 去。
5.编程举例（ 4） S800;
G70 P10 Q20; M05; T0202;（工件切断与倒角） M03 S500; G00 X46.0 Z-38.0; G01 X40.0 F20.0; X42.0; W1.0; X40.0 W-1.0; X2.0; G00 X100.0; Z50.0; M05; M30;
复合固定循环指令G71(G70)
三、G71/G70指令编程示例
程序头
循环起点
O0001 G98 M03 S600 F100 ; T0101 ;
G00 X90. Z2. ;
粗车循环
首段段号 精 加 工 路 线
末段段号
G71U2. R0.5 ;
G71P10 Q20 U0.5 W0.1 ;
N10 G00 X20. ; （A′） 由
G01 Z-10.F80 ; (C)
运行特点：
刀具按ns~nf程序段指定的 精车路线进行一次连续切削！ 运行结束刀具返回循环起点。
数控车编程与实训
数控车编程与实训
1.循环起点的坐标根据什么来确定？X取毛坯直径 ，Z一般 为 2.0 。 2.G71的格式中各参数的含义及取值。 △d：为每刀的 吃刀量 ，半径值。一般45钢件取1~2mm, 件取1.5~3mm，我们取1.0mm 3.为退刀量，半径值。一般取0.5mm ,外圆正,内孔负
O0003 N10 M03 S600 F100； N20 T0101； N30 G00 X45 Z2； N40 G71 U2 R0.5； N50 G71 P60 Q150 U0.5 W0.1 ； N60 G00 X18； N70 G01 Z0 F80 ； N80 X22. Z -2 ；
N90 Z-7 ; N100 X30 Z-17 ； N110 Z-29.； N120 X42. Z-44.； N130 Z -49 ； N140 X45. ； N150 G01 X46.； N160 G70 P60 Q150 S800 ； N170 G00X100.Z100.； N180 M30；
N110 Z-29.；
N120 X42. Z-44.；
N130 Z -49. ；
