常用的步进电机驱动方式
42步进电机驱动原理
42步进电机驱动原理

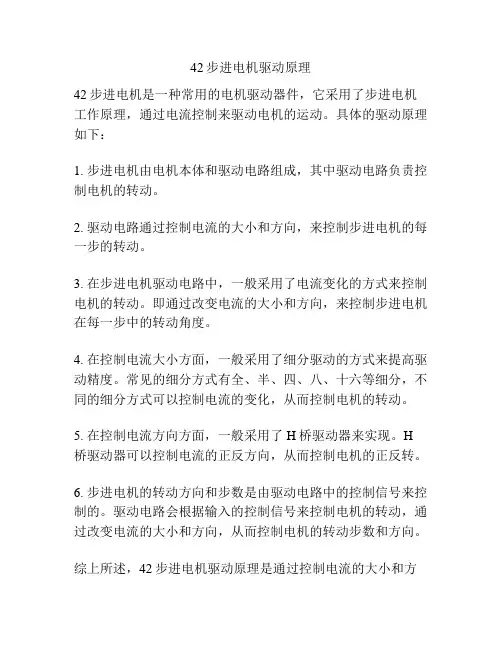

42步进电机是一种常用的电机驱动器件，它采用了步进电机工作原理，通过电流控制来驱动电机的运动。
具体的驱动原理如下：
1. 步进电机由电机本体和驱动电路组成，其中驱动电路负责控制电机的转动。
2. 驱动电路通过控制电流的大小和方向，来控制步进电机的每一步的转动。
3. 在步进电机驱动电路中，一般采用了电流变化的方式来控制电机的转动。
即通过改变电流的大小和方向，来控制步进电机在每一步中的转动角度。
4. 在控制电流大小方面，一般采用了细分驱动的方式来提高驱动精度。
常见的细分方式有全、半、四、八、十六等细分，不同的细分方式可以控制电流的变化，从而控制电机的转动。
5. 在控制电流方向方面，一般采用了H桥驱动器来实现。
H 桥驱动器可以控制电流的正反方向，从而控制电机的正反转。
6. 步进电机的转动方向和步数是由驱动电路中的控制信号来控制的。
驱动电路会根据输入的控制信号来控制电机的转动，通过改变电流的大小和方向，从而控制电机的转动步数和方向。
综上所述，42步进电机驱动原理是通过控制电流的大小和方
向，利用电流变化和H桥驱动器来控制电机的转动。
不同的控制信号可以控制电机的不同转动步数和方向。
步进电机驱动滚珠丝杠与直线导轨工作原理
步进电机驱动滚珠丝杠与直线导轨工作原理
步进电机驱动滚珠丝杠与直线导轨是一种常见的传动方式，它能够转换电脉冲信号为机械运动，保证了精准和高效的控制，被广泛应用于数控机床、自动化设备和3D打印等领域中。
步进电机是一种定位精度高、结构简单的电机，它根据电脉冲信号的频率和方向控制逐步转动的角度或步数。
滚珠丝杠是一种高效的力转换装置，由螺纹轴和螺母构成，通过滚珠在螺纹轴和螺母之间滚动实现转换。
直线导轨是一种线性移动装置，由导轨和导轨滑块组成，通过导轨滑块在导轨上滑移实现线性运动。
在步进电机驱动滚珠丝杠的传动系统中，步进电机通过直接驱动滚珠丝杠使其旋转，滚珠丝杠的旋转转换为直线移动，并通过直线导轨的导向实现工作台等工件的移动。
在具体实现中，步进电机控制器产生一系列电脉冲信号，驱动电机旋转一定的角度或步数，从而带动滚珠丝杠旋转。
滚珠在丝杠与螺母之间的滚动转换为丝杠的线性运动，并通过导轨的导向实现工件的精准移动。
该传动系统具有结构简单、可靠性高、定位精度高等优点，适用于高精度定位和拉伸等应用场合。
但需要注意的是，在使用过程中要根据具体情况选择适当的步进电机和滚珠丝杠，并加强维护保养，以免因摩擦和磨损导致误差和故障。
步进电机的规格参数
步进电机的规格参数步进电机是一种将电脉冲信号转换为角度或直线位移的电机。
其规格参数可以包括以下几个方面：1.相数（Phasenumber）：表示步进电机中线圈（相）的数量，常见的相数有2相和3相。
2相步进电机具有简单的控制方式，而3相步进电机具有更高的转矩和稳定性。
2.步距角（Stepangle）：表示每个电脉冲引起的转子转动角度，常见的步距角有1.8度和0.9度。
步距角越小，电机的分辨率越高，但通常也伴随着较低的转矩。
3.额定电压（Ratedvoltage）：表示步进电机正常工作的电源电压。
合适的额定电压能够保证电机的正常工作，过高或过低的电压都会影响电机的性能。
4.额定电流（Ratedcurrent）：表示步进电机在额定电压下的工作电流。
合适的额定电流能够保证电机正常工作，并且在一定程度上影响电机的转矩和热耗散。
5.额定转矩（Ratedtorque）：表示步进电机在额定电压和额定电流下的输出转矩。
额定转矩是电机设计时考虑的转矩范围，过高或过低的负载可能会使电机无法正常工作。
6.驱动方式（Drivemode）：表示步进电机的驱动方式，常见的驱动方式有双相全流（FullStep）和双相半流（HalfStep）两种。
双相全流驱动方式相对简单，而双相半流驱动方式可以提供更细致的步进角细分。
7.步进角误差（Stepangleerror）：表示步进电机在运动时实际步距角与理论步距角之间的误差。
步进角误差越小，电机的运动精度越高。
8.转矩波动（Torquefluctuation）：表示步进电机在工作过程中转矩的波动程度。
转矩波动越小，电机的稳定性越好。
这些是步进电机常见的规格参数，根据具体的需求和应用场景，选择适合的规格参数可以达到更好的性能和效果。
两相步进电机 驱动算法

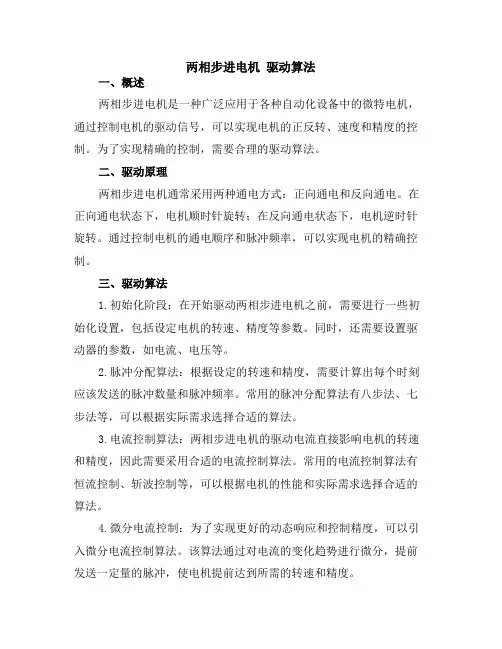

两相步进电机驱动算法一、概述两相步进电机是一种广泛应用于各种自动化设备中的微特电机，通过控制电机的驱动信号，可以实现电机的正反转、速度和精度的控制。
为了实现精确的控制，需要合理的驱动算法。
二、驱动原理两相步进电机通常采用两种通电方式：正向通电和反向通电。
在正向通电状态下，电机顺时针旋转；在反向通电状态下，电机逆时针旋转。
通过控制电机的通电顺序和脉冲频率，可以实现电机的精确控制。
三、驱动算法1.初始化阶段：在开始驱动两相步进电机之前，需要进行一些初始化设置，包括设定电机的转速、精度等参数。
同时，还需要设置驱动器的参数，如电流、电压等。
2.脉冲分配算法：根据设定的转速和精度，需要计算出每个时刻应该发送的脉冲数量和脉冲频率。
常用的脉冲分配算法有八步法、七步法等，可以根据实际需求选择合适的算法。
3.电流控制算法：两相步进电机的驱动电流直接影响电机的转速和精度，因此需要采用合适的电流控制算法。
常用的电流控制算法有恒流控制、斩波控制等，可以根据电机的性能和实际需求选择合适的算法。
4.微分电流控制：为了实现更好的动态响应和控制精度，可以引入微分电流控制算法。
该算法通过对电流的变化趋势进行微分，提前发送一定量的脉冲，使电机提前达到所需的转速和精度。
5.防抖动处理：在发送脉冲后，需要检测电机是否产生了抖动。
如果产生了抖动，可能是由于脉冲信号的微小波动或机械振动引起的，需要重新计算脉冲数量和频率。
四、注意事项1.避免使用不当的脉冲分配算法和电流控制算法，以免影响电机的性能和精度。
2.在调整驱动参数时，应逐步调整，逐步测试，确保电机在各种工况下都能稳定运行。
3.在使用过程中，应注意电机的维护和保养，定期检查电机的机械部件和电气部件是否正常。
五、总结两相步进电机的驱动算法是实现电机精确控制的关键。
合理的脉冲分配算法和电流控制算法可以提高电机的性能和精度，而微分电流控制和防抖动处理则可以更好地应对动态响应和控制精度的问题。
步进电机驱动细分原理
步进电机驱动细分原理
步进电机驱动细分原理是通过改变电流波形来实现对步进电机精细控制的一种方法。
在传统的双极性驱动方式中，每一相都只有两种状态：激活和不激活。
而细分驱动则将每一相的激活状态进行进一步细分，使得电流具有更多个离散的状态。
细分驱动的基本原理是通过改变驱动器输出的电流波形来实现对步进电机转子位置的微调。
具体来说，细分驱动使用一种特殊的电流控制技术，将总电流周期性地细分成多个小的电流脉冲。
通过改变电流脉冲的大小和时序，可以在每一个基本步进角度上进行更细致的位置控制。
通常，在步进电机驱动器中使用的细分驱动方式有全步进和半步进两种。
全步进是最基本的细分方式，在一个完整的电流周期内将电流波形分为两个相等的部分，每个部分激活的时间持续一个基本步进角度。
而半步进则是在全步进的基础上，对激活时间进行了进一步细分，使得每个部分激活的时间只有全步进时间的一半，从而实现了更精细的位置控制。
细分驱动的实现离不开现代步进电机驱动器中的电流控制电路。
这些电路通常包括高性能的电流感应器、精确的分流器和多级放大器等。
通过这些电路的协同作用，细分驱动器可以在每个细分步进角度上产生相应大小和时序的电流脉冲，实现对步进电机位置的微调控制。
总而言之，步进电机驱动细分原理是通过改变电流波形来实现
对步进电机位置的微调。
通过细分驱动方式，可以获得更精细的步进角度控制，提高步进电机的定位精度和运动平滑性。
PLC如何控制步进电机
PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。
在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。
本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。
一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。
首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。
PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。
与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。
PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。
在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。
通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。
二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。
其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。
2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。
PLC程序一般采用ladder diagram（梯形图）进行编写。
3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。
三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。
下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。
步进电机的工作原理
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
步进电机细分驱动原理
步进电机细分驱动原理
步进电机细分驱动原理是指通过驱动电路将步进电机的每一步细分为更小的步数，从而使步进电机的转动角度更精确。
细分驱动原理的关键在于通过改变驱动电流的大小和方向来实现步进电机每一步的控制。
常见的细分驱动方式有全步细分和微步细分两种。
在全步细分中，驱动电路会根据输入的脉冲信号，按照步进电机的步距角度来控制电流大小和方向。
比如在单相全步细分驱动中，每个脉冲信号对应一个步进角度，驱动电路会根据脉冲信号的频率和方向控制电流的大小和方向，从而实现步进电机的转动。
在微步细分中，驱动电路将每一步细分为更小的步数，从而使步进电机的转动更加平滑和精确。
微步细分驱动通常采用PWM（脉宽调制）技术，通过调节电流的占空比来实现细分
控制。
例如，当需要将每一步细分为10个微步时，驱动电路
会根据输入的脉冲信号和PWM调制信号，以较高的频率控制
电流的开关状态和占空比，从而实现步进电机的微步细分控制。
细分驱动原理的核心是通过改变驱动电流的大小和方向来控制步进电机的转动角度。
通过细分驱动，可以使步进电机的转动更加平滑和精确，从而满足一些对转动精度要求较高的应用场景。
51单片机驱动步进电机的方法
51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。
其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。
二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。
通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。
同时，还需要连接一个驱动器来提高电机的驱动能力。
2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。
在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。
同时，还需要设置电机的步距角和转向，以保证电机的精确控制。
3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。
一文解析步进电机三种驱动方式的优缺点
一文解析步进电机三种驱动方式的优缺点众所周知，步进电机的驱动方式有整步，半步，细分驱动。
三者既有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。
大家都知道步进电动机是一种把电脉冲信号转换成机械角位移的控制电机，常作为数字控制系统中的执行元件。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（这个角度叫做歩距角）。
正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
本文小编将带领大家详细的了解步进电机整步驱动、半步驱动、细分驱动的工作原理及优缺点。
步进电机的驱动方式如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。
因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。
如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。
既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。
即只要控制电机的定子电流，则可以达到驱动电机的目的。
下图是两相步进电机的电流合成示意图。
其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。
基于以上步进电机的背景描述，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆（360）分割的粗细程度不同。
1、整步驱动对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6的步进电机，整步驱动是每走一步是走3.6。
下图是整步驱动方式中，电机定子的电流次序示意图：。
步进电机驱动方案
步进电机驱动方案概述步进电机是一种非常常用的电动机，常用于需要精确位置控制的设备和系统中。
它通过控制电流的方向和大小来实现旋转，在许多应用中具有良好的性能和可靠性。
步进电机驱动方案是指将电机与控制电路相结合，实现对步进电机运动的控制和驱动。
本文将介绍几种常见的步进电机驱动方案，包括单相和双相驱动方案。
我们将重点讨论它们的原理、优缺点以及适用场景，以帮助读者选择最合适的步进电机驱动方案。
单相驱动方案原理单相驱动方案是最简单和常见的步进电机驱动方案之一。
它基于步进电机的特性：每个电极组依次激活和关闭，以便使电机转动。
单相驱动方案使用两个晶体管来控制电机的两个电极，通常称为A相和B 相。
通过控制晶体管的导通和断开，可以实现步进电机的旋转。
优点•简单的电路结构•成本低•容易理解和实现缺点•输出力矩较低•不适用于高速应用•低效率适用场景•低成本应用•速度要求不高的应用•不需要高力矩的应用双相驱动方案原理双相驱动方案是一种改进的驱动方案，通过使用四个晶体管来控制步进电机的两个相。
与单相驱动方案相比，双相驱动方案可以提供更高的力矩和速度。
在双相驱动方案中，每个相都包含两个电极，通常称为A+、A-和B+、B-。
通过改变晶体管的导通和断开，可以实现电机的旋转。
在每个步进脉冲中，晶体管依次导通和断开，使电机转动。
优点•较高的力矩输出•较高的速度•较高的效率缺点•复杂的电路结构•成本较高适用场景•高速应用•高力矩要求的应用•对效率要求较高的应用高级驱动方案除了单相和双相驱动方案，还有一些高级的步进电机驱动方案，用于满足更复杂的应用需求。
这些方案通常包括使用更多的相位和更复杂的电路。
例如，四相驱动方案通过使用八个晶体管和四个相位来控制电机。
这种方案提供了更高的细分能力和更平滑的运动。
另一种高级的驱动方案是微步进驱动，通过改变步进脉冲的频率和幅度来实现更精细的控制。
微步进驱动可以提供更高的精度和平滑的运动。
这些高级驱动方案在某些特定的应用中非常有用，但也更加复杂和昂贵。
步进电机最简单的驱动方法
步进电机最简单的驱动方法步进电机是一种常见的电机类型，它可以根据输入的脉冲信号来精确控制旋转角度，适用于许多自动控制领域。
在步进电机的驱动方法中，最简单的方式是使用驱动器和控制器来实现基本的控制。
步进电机最简单的驱动方法通常采用的是开环控制系统。
开环控制是一种简单直接的控制方法，通过向步进电机施加固定的脉冲信号来驱动电机旋转。
在这种方法中，控制系统不会对电机的实际运动进行反馈检测，而是仅依赖于输入的脉冲信号来控制电机的步进运行。
为了实现步进电机的最简单驱动方法，需要准备以下几个关键元素：1.步进电机：作为被驱动的执行器，根据输入的信号进行步进运动。
2.驱动器：将控制器发送的信号转换为电机可以理解的脉冲信号，驱动电机正常工作。
3.控制器：负责生成适时的脉冲信号，控制电机的步进运动。
在步进电机的最简单驱动方法中，控制器生成的脉冲信号会传输给驱动器，驱动器再将信号传送给步进电机，从而让电机按照一定的步距顺序运转。
这种开环控制方法简单高效，适用于一些对运动精度要求不高的场景，比如简单的机械转动、小型设备控制等。
尽管步进电机的最简单驱动方法在某些应用中效果显著，但也存在一些局限性。
由于开环控制无法对电机实际运动状态进行监测和修正，容易出现误差累积导致不精确的情况。
因此，在一些对运动精度要求高的场景中，通常需要采用闭环控制系统，结合位置反馈传感器实现更精准的控制。
在实际应用中，可以根据需要选择合适的步进电机驱动方法。
若对精度要求不高，且对成本和复杂度有限制，最简单的开环控制方法可能是较为合适的选择。
而在一些对精度要求高、需求复杂的场景中，闭环控制系统通常能更好地满足要求。
综上所述，步进电机的最简单驱动方法采用开环控制系统，通过控制器生成的脉冲信号驱动电机旋转。
这种方法简单直接，适用于一些精度要求不高的场景。
在实际应用中，需要根据具体需求选择合适的驱动方法，以达到最佳控制效果。
步进电机驱动
双极性四线步进电机驱动我们常用的步进电机分为单极性和双极性之分，今天介绍一下双极性四线步进电机驱动，这个步进电机我是从打印机中拆下来的，板子上用的驱动芯片是LB11847，带细分的驱动器。
一般双极性四线步进电机线序是 A B A/ B/, 其中A 与A/是一个线圈，B和B/是一个线圈，一般这种驱动需要的是H桥电路，这里就不必介绍H桥了。
下面介绍一下H双极性四线步进电机驱动相序：1.单相四拍通电驱动时序正转：A/ B A B/反转：B/ A B A/2.双相通电四拍驱动时序正转：A/B AB AB/ A/B/反转：A/B/ AB/ AB A/B3.半步八拍驱动时序正转：A/ A/B B AB A AB/ B/ A/B/反转：A/B/ B/ AB/ A AB B A/B A/下面介绍一下LB11847驱动原理：原理图如下：内部H桥驱动:这个只是A相驱动，B相与之相同。
真值表与电流比例表：这里做一下解释：看原理图：BSD是外界线圈对地的二极管，RE是采样电阻，而VREF则是通3.04*RE，这由电流真值表的计算公式可以看出。
下面给出我的一个驱动程序：是对步进脚进行4细分，双线圈导通驱动。
/*LB11847 步进电机驱动*/#include <pic.h>//代表输出电流值//分别代表// 17.39% 26.08% 34.78% 43.48% 52.17% 60.87% 69.56% 73.91% 78.26% 82.61% 86.95% 91.3 0% 95.65% 100%//对应端口// IB4 IB3 IB2 IB1 IA4 IA3 IA2 IA1// RB7 RB6 RB5 RB4 RB3 RB2 RB1 RB0const unsigned char TableA[] = {0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0A,0x0B,0x0C,0x0D,0 x0E,0x0F,0x0F,0x0F,0x0f,0x0f,0x0f,0x0f};// 电流输出值对应const unsigned char TableB[] = {0x20,0x30,0x40,0x50,0x60,0x70,0x80,0x90,0xA0,0xB0,0xC0,0xD0,0 xE0,0xF0,0xF0,0xF0,0xf0,0xf0,0xf0,0xf0};// 正转反转时许设定// 1.单相通电// 正转时序// A/ B A B/// 反转时序// B/ A B A/// 2.两相通电// 正转时序// A/B AB AB/ A/B/// 反转时序// A/B/ AB/ AB A/B// 3.半步方式// 正转时序// A/ A/B B AB A AB/ B/ A/B/// 反转时序// A/B/ B/ AB/ A AB B A/B A/// 步进电机对应// 从带蓝边开始依次A B A/ B/// 操作时序// PHASE ENABLE OUTAorB OUTA/orB/// H L H L// L L L H// - H OFF OFFconst unsigned char PositiveTable[]={0x08,0x06,0x09,0x02}; // 正转时序const unsigned char ReverseTable[]={0x02,0x09,0x06,0x08}; // 反响时序const unsigned char PositiveTable1[]={0x04,0x05,0x01,0x00}; // 正转时序const unsigned char ReverseTable1[]={0x00,0x01,0x05,0x04}; // 反响时序const unsigned char PositiveTable2[] ={0x08,0x04,0x06,0x05,0x09,0x01,0x02,0x00}; // 8拍正转时序const unsigned char ReverseTable2[]={0x00,0x02,0x01,0x09,0x05,0x06,0x04,0x08};#define Timer1_Int 0xFF80 // 定时器1初始化值const unsigned char PositiveTable3[]={0x08,0x06,0x09,0x02}; // 正转时序#define PHASEA RC0 // 输出管脚使能#define ENABLEA RC1#define PHASEB RC2#define ENABLEB RC3unsigned char Point_CurrentA; // A相电流输出指针unsigned char Point_CurrentB; // B相电流输出指针unsigned char Point_Running; // 转动指针unsigned char Delay_Counter; // 延时计数器unsigned int Timer_Add;unsigned char Add_Pluse;volatile bit A_Add;volatile bit A_Plus;volatile bit B_Add;volatile bit B_Plus;volatile bit Positive_Reverse_Flage; // 正反标志volatile bit Positive_ReverseA;volatile bit Positive_ReverseB;//#define A_Add 1 // A相电流加操作//#define A_Pluse 2 // A相电流减操作//#define B_Add 3 // B相电流加操作//#define B_Pluse 4 // B相电流减操作void Pic_Int();void delay(unsigned int asd){unsigned int i;for(i=0;i<asd;i++){}}//*****************************************//中断函数//*****************************************void interrupt SDI(){if(TMR1IF) // 定时器中断{TMR1IF = 0;if(Timer_Add<0xFF60){//Timer_Add++;}TMR1H = (unsigned char)(Timer_Add>>4); // 定时器计时初始化TMR1L = (unsigned char)(Timer_Add&0x00ff);Delay_Counter++;if(Delay_Counter>=1);Delay_Counter = 0;PORTC = PositiveTable[Point_Running]; // 正转时序PORTB = (unsigned char)((TableA[Point_CurrentA])|(TableB[Point_CurrentB]));if(A_Add){Point_CurrentA+=4;}if(A_Plus){Point_CurrentA-=4;}if(B_Plus){Point_CurrentB-=4;}if(B_Add){Point_CurrentB+=4;}//Point_Running++;if(A_Add){if(Point_CurrentA == 16){A_Add = 0;A_Plus = 1;if(Positive_ReverseA){Point_Running++;}Positive_ReverseA = 0;}}if(A_Plus){if(Point_CurrentA == 0){A_Add = 1;A_Plus = 0;if(Positive_ReverseA){Point_Running++;}Positive_ReverseA = 0;}if(B_Add){if(Point_CurrentB==16){B_Add = 0;B_Plus = 1;if(Positive_ReverseB){Point_Running++;}Positive_ReverseB = 0;}}if(B_Plus){if(Point_CurrentB==0){B_Add = 1;B_Plus = 0;if(Positive_ReverseB){Point_Running++;}Positive_ReverseB = 0;}}if(Positive_Reverse_Flage==0) // 正转{if(Positive_ReverseA==0){Positive_ReverseB = 1;}if(Positive_ReverseB==0){Positive_ReverseA = 1;}}if(Point_Running>4){Point_Running = 0;}}}}//*****************************************//*****************************************void main(){Pic_Int(); // 初始化//PHASEB = 1;//ENABLEB = 0;while(1){}}//*****************************************//初始化函数//*****************************************void Pic_Int(){ADCON1 = 0x07; // 关闭AD转换器INTCON= 0x00; // 关闭中断TRISB = 0x00; // RB口设置为输出PORTB = 0xff; // 全部电流输出TRISC = 0xF0; // 低四位设置为输出引脚ENABLEB = 1;ENABLEA = 1;T1CON = 0x00; // 定时器1初始化TMR1IE = 1;Timer_Add = Timer1_Int;TMR1H = (unsigned char)(Timer_Add>>4); // 定时器计时初始化TMR1L = (unsigned char)(Timer_Add&0x00ff);GIE = 1; // 中断开始PEIE = 1;TMR1ON= 1; // 定时器运行Point_CurrentA = 0; // 指针初始化Point_CurrentB = 0;Point_Running = 0;Delay_Counter = 0;Positive_Reverse_Flage = 0; // 正转标志Point_CurrentA = 16; // 正转电流A相处于最大Point_CurrentB = 0; // 正转电流B相处于最小Positive_ReverseA = 1;Positive_ReverseB = 0;A_Plus = 1; // 起始B进行加操作A_Add = 0;B_Add = 1; // B加操作B_Plus = 0;}。
简单介绍步进电机各种驱动方法的利弊不同之处
简单介绍步进电机各种驱动方法的利弊不同之处步进电机是一种将电能转换为动能的执行机构。
那么步进电机对各种驱动电路利弊在于哪里？简单的介绍步进电机各种驱动器电路利弊关系：恒电压驱动：单电压驱动是指在电机绕组工作过程中，只用一个方向电压对绕组供电，多个绕组交替提供电压。
该方式是一种比较老的驱动方式，现在基本不用了。
优点：电路简单，元件少、控制也简单，实现起来比较简单。
缺点：必须提供足够大的电流的三极管来进行开关处理，电机运转速度比较低，电机振动比较大，发热大。
高低压驱动：由于恒电压驱动存在以上诸多缺点，技术的进一步发展，研发出新的高低压驱动来改善恒电压驱动的部分缺点。
高低压驱动的原理是，在电机运动到整步的时候使用高压控制，在运动到半步的时候使用低压来控制，停止时也是使用低压来控制。
优点：高低压控制在一点程度上改善了振动和噪音，第一次提出细分控制步进电机的概念，同时也提出了停止时电流减半的工作模式。
缺点：电路相对恒电压驱动复杂，对三极管高频特性要求提高，电机低速仍然振动比较大，发热仍然比较大，现在基本上不使用这种驱动模式了。
自激式恒电流斩波驱动：自激式恒电流斩波驱动的工作原理是通过硬件设计当电流达到某个设定值的时候通过硬件将其电流关闭，然后转为另一个绕组通电，另一个绕组通电的电流到某一个固定的电流的时候，又能通过硬件将其关闭，如此反复，推进步进电机运转。
优点：噪音大大减少，转速一定程度上提高了，性能比前两种有一定的提高。
缺点：对电路设计要求比较高，对电路抗干扰要求比较高，容易引起高频，烧坏驱动元件，对元件性能要求比较高。
电流比较斩波驱动（目前市场上主要采用的技术）：电流比较斩波驱动是把步进电机绕组电流值转化为一定比例的电压，与D/A转换器输出的预设值进行比较，比较结果来控制功率管一开关，从而达到控制绕组电流的目的。
优点：使运动控制模拟正弦波的特点，大大提高性能，运动速度和噪音都比较小，可以使用比较高的细分，是当前流行的控制方法。
步进电机最简单的驱动方法有哪些
步进电机最简单的驱动方法有哪些步进电机是一种用于控制精度要求较高的电气设备，广泛应用于各种领域，如数控机床、打印设备、纺织机械等。
其驱动方法多种多样，其中最简单的几种驱动方法包括：1. 单相励磁驱动方法在步进电机的励磁中只使用单个电流来源（单个电源）。
这种方法的优点是结构简单，控制成本低，适用于一些对控制精度要求不高的场合，如家用电器中的应用。
然而，由于只有单一的电流来源，导致步进电机的控制精度较低。
2. 双相励磁驱动方法双相励磁是步进电机中应用较广，也是较为简单的一种驱动方法。
这种方法通过分别给两组线圈通以电流的方式来实现步进电机的转动。
双相励磁相比单相励磁，可以提高步进电机的控制精度和输出力矩。
3. 全桥驱动方法全桥驱动方法是一种通过使用四个功率晶体管（或MOS管）来控制步进电机相的通断，从而驱动步进电机旋转的方法。
这种驱动方法在控制精度和转矩输出上都相对较好，适用于一些有较高控制要求的场合，例如医疗设备、自动化生产线等。
4. 微步进驱动方法微步进驱动是指在步进电机正常步进的基础上，通过控制每个步进角度内的微步数来实现步进电机的平滑运动。
这种驱动方法可以进一步提高步进电机的控制精度，但相应地会增加控制复杂度和成本。
5. PWM电流控制驱动方法PWM电流控制驱动方法是通过调节电流脉宽的方式来控制步进电机的励磁电流，并且可以实现电流的增量式变化。
这种驱动方法在节能降耗、控制精度高、响应速度快等方面具有优势，适用于对控制效果有严格要求的场合。
综上所述，步进电机最简单的驱动方法主要包括单相励磁驱动、双相励磁驱动、全桥驱动、微步进驱动和PWM电流控制驱动等几种。
不同的驱动方法适用于不同的场合，在选择时需要根据实际需求综合考虑控制精度、成本和复杂度等因素，以实现最佳的驱动效果。
步进电机恒压驱动原理
步进电机恒压驱动原理
步进电机是一种特殊的电机，它的驱动原理有别于普通的直流电机。
步进电机的驱动方式有很多种，其中恒压驱动是一种常见的方式。
恒压驱动原理可以有效地控制步进电机的转速和转向，让步进电机在各种应用中发挥出最佳的性能。
恒压驱动原理是通过给步进电机提供恒定的电压来驱动电机。
在这种驱动方式下，控制器会根据需要调整电机的相序和相电流，从而控制电机的运转。
通过改变电机的相序和相电流，可以实现步进电机的旋转和停止，实现精准的定位和运动控制。
在恒压驱动原理下，控制器会根据步进电机的特性和工作要求来调整电机的驱动参数。
这样可以保证步进电机在不同负载和速度下都能够稳定工作，提高了电机的可靠性和稳定性。
同时，恒压驱动原理也可以降低功耗和发热，延长了步进电机的使用寿命。
恒压驱动原理适用于各种类型的步进电机，包括双相、三相、四相等不同类型的步进电机。
无论是小型的医疗设备还是大型的工业自
动化设备，都可以采用恒压驱动原理来驱动步进电机，实现精准的位置控制和运动控制。
总之，恒压驱动原理是一种可靠、稳定的步进电机驱动方式，可以满足各种应用对步进电机的精准控制要求。
通过恒压驱动原理，步进电机可以实现精准的定位和运动控制，广泛应用于各种领域，为工业自动化和现代化生活提供了便利。
步进电机相电流的波形
步进电机相电流的波形
步进电机的相电流波形取决于其驱动方式。
常见的步进电机驱动方式有两相、三相和四相驱动。
对于两相驱动，相电流波形呈现方波形，每相的电流在正向和反向之间切换。
两相驱动的步进电机一次只能走一步，即每次只激活一个相。
对于三相驱动，相电流波形呈现三角形波形。
三相驱动的步进电机一次可以走两步，即同时激活两个相，使得电流在三个相之间切换。
对于四相驱动，相电流波形呈现正弦波形。
四相驱动的步进电机一次可以走一个步，即每次只激活一个相。
需要注意的是，这些波形仅在理想情况下成立，实际应用中可能会受到驱动器和步进电机自身的限制，导致波形有所变形。
步进电机梯形驱动查表法
步进电机梯形驱动查表法
步进电机的梯形驱动是一种常见的驱动方式，可以通过查表法来确定每个脉冲信号的输出状态，实现电机的步进运动。
1. 确定驱动模式：梯形驱动通常分为全步进和半步进两种模式。
全步进模式下，每个脉冲信号会生成一个步进角度；半步进模式下，在每个脉冲信号的间隔中，会插入一个额外的步进角度，提高电机的分辨率。
2. 建立查表：根据步进电机的结构和特性，可以建立一个驱动查表，以确定每个脉冲信号对应的电机运动状态。
对于梯形驱动，查表法的关键是确定每个脉冲信号时的电机相序。
一般来说，步进电机有4相或8相，所以查表可以使用一个4x4或
8x4的表格。
3. 根据脉冲信号确定相序：接收到每个脉冲信号时，根据查表确定应该输出的电机相序。
每一行代表一个相序，每一列代表一个脉冲信号。
根据脉冲信号的计数，确定查表的行号。
然后，根据行号确定输出的相序。
4. 控制输出信号：确定了相序后，可以将对应的信号输出给步进电机的驱动器。
驱动器根据接收到的信号，控制电机的相序切换，实现步进运动。
总结起来，步进电机梯形驱动的查表法是根据输入的脉冲信号，通过查表来确定每个脉冲信号对应的步进角度和电机相序，然后将相序输出给电机驱动器，控制步进电机的运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机常用的驱动方式是全电压驱动，即在电机移步与锁步时都加载额定电压。
为了防止电机过流及改善驱动特性，需加限流电阻。
由于步进电机锁步时，限流电阻要消耗掉大量的功率，故限流电阻要有较大的功率容量，并且开关管也要有较高的负载能力。
步进电机的另一种驱动方式是高低压驱动，即在电机移步时，加额定或超过额定值的电压，以便在较大的电流驱动下，使电机快速移步；而在锁步时，则加低于额定值的电压，只让电机绕组流过锁步所需的电流值。
这样，既可以减少限流电阻的功率消耗，又可以提高电机的运行速度，但这种驱动方式的电路要复杂一些
驱动脉冲的分配可以使用硬件方法，即用脉冲分配器实现。
现在，脉冲分配器已经标准化、芯片化，市场上可以买到。
但硬件方法结构复杂，成本也较高。
武汉信轴机电有限公司主营一体减速步进马达，集成式步进伺服，交流马达，提供专业的选型方案步进电机控制（包括控制脉冲的产生和分配）也可以使用软件方法，即用单片机实现，这样既简化了电路，也降低了成本。
使用单片机以软件方式驱动步进电机，不但可以通过编程方法，在一定范围内自由设定步进电机的转速、往返转动的角度以及转动次数等，而且还可以方便灵活地控制步进电机的运行状态，以满足不同用户的要求。
因此，常把单片机步进电机控制电路称之为可编程步进电机驱动器。
