步进电机驱动方式的分类及比较
常用的步进电机驱动方式
步进电机常用的驱动方式是全电压驱动，即在电机移步与锁步时都加载额定电压。
为了防止电机过流及改善驱动特性，需加限流电阻。
由于步进电机锁步时，限流电阻要消耗掉大量的功率，故限流电阻要有较大的功率容量，并且开关管也要有较高的负载能力。
步进电机的另一种驱动方式是高低压驱动，即在电机移步时，加额定或超过额定值的电压，以便在较大的电流驱动下，使电机快速移步；而在锁步时，则加低于额定值的电压，只让电机绕组流过锁步所需的电流值。
这样，既可以减少限流电阻的功率消耗，又可以提高电机的运行速度，但这种驱动方式的电路要复杂一些
驱动脉冲的分配可以使用硬件方法，即用脉冲分配器实现。
现在，脉冲分配器已经标准化、芯片化，市场上可以买到。
但硬件方法结构复杂，成本也较高。
武汉信轴机电有限公司主营一体减速步进马达，集成式步进伺服，交流马达，提供专业的选型方案步进电机控制（包括控制脉冲的产生和分配）也可以使用软件方法，即用单片机实现，这样既简化了电路，也降低了成本。
使用单片机以软件方式驱动步进电机，不但可以通过编程方法，在一定范围内自由设定步进电机的转速、往返转动的角度以及转动次数等，而且还可以方便灵活地控制步进电机的运行状态，以满足不同用户的要求。
因此，常把单片机步进电机控制电路称之为可编程步进电机驱动器。
几种步进电机的驱动方式
步进电机常见的三种驱动方式包括全步进驱动、半步进驱动和微步进驱动。
全步进驱动简单易实现，适用于对转矩要求不高的场合；半步进驱动具有更高的分辨率和更平滑的运动，适用于对定位要求较高的场合；微步进驱动则是最精细的驱动方式，通过控制电流的大小和方向实现步进电机的转动，适用于对定位精度要求极高的场合。
选择适当的驱动方式需要根据具体应用需求来决定。
全步进驱动简单、成本低，适用于一些普通的工业自动化应用；半步进驱动在精确性和平稳性方面提供了更好的性能，适用于精密定位的应用；而微步进驱动则可以提供最高的分辨率和最平滑的运动，适用于高精密仪器和光学设备等领域。
全步进驱动是最常见的步进电机驱动方式之一。
它通过改变电流的方向和大小来实现步进电机的转动。
具体工作原理如下：1.单相全步进驱动：在单相全步进驱动中，通过向两个相邻线圈施加电流，使得步进电机转动一个步进角度。
该驱动方式简单易实现，但转矩较小。
2.双相全步进驱动：双相全步进驱动是一种更为常见的驱动方式。
它通过按照特定的顺序向两个线圈施加电流来实现步进电机的转动。
该驱动方式相比单相全步进驱动具有更高的转矩和更稳定的运行。
全步进驱动方式简单直观，适用于对转矩要求不高的场合。
2.半步进驱动半步进驱动是介于全步进驱动和微步进驱动之间的一种驱动方式。
在半步进驱动中，通过改变电流的方向和大小来实现步进电机的转动。
具体工作原理如下：1.与全步进驱动类似，半步进驱动也可以采用单相和双相两种驱动方式。
其中，双相半步进驱动是最常见的。
2.在双相半步进驱动中，首先向一个线圈施加电流，使得步进电机转动半个步进角度。
然后再向另一个线圈施加电流，使得步进电机再次转动半个步进角度。
通过交替改变电流的方向和大小，可以实现精确的定位。
半步进驱动方式相比全步进驱动方式，具有更高的分辨率和更平滑的运动。
适用于对定位要求较高的场合。
3.微步进驱动微步进驱动是步进电机中最精细的驱动方式，通过分段控制电流的大小和方向来实现步进电机的转动。
步进电机的分类
步进电机的分类
步进电机分为三大类：
1)反应式步进电机（VAriABle ReluCtAnCe，简称VR）反应式步进电机的转子是由软磁材料制成的，转子中没有绕组。
它的结构简洁，成本距角可以做得很小，但动态性能较差。
反应式步进电机有单段式和多段式两种类型。
2)永磁式步进电机（PermAnent MAgnet），简称PM永磁式步进电机的转子是用永磁材料制成的，转子本身就是一个磁源。
转子的极数和定子的极数相同，所以一般步进角比较大，它输出转矩大，动态性能好，消耗功率小（相比反应式），但启动运行频率较低，还需要正负脉冲供电。
3)混合式步进电机（HyBrid，简称HB）混合式步进电机综合了反应式和永磁式两者的优点。
混合式与传统的反应式相比，结构上转子加有永磁体，以供应软磁材料的工作点，而定子激磁只需供应变化的磁场而不必供应磁材料工作点的耗能，因此该电机效率高，电流小，发热低。
因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪声低、低频振动小。
这种电动机最初是作为一种低速驱动用的沟通同步机设计的，后来发觉假如各相绕组通以脉冲电流，这种电动机也能做步进增量运动。
由于能够开环运行以及掌握系统比较简洁，因此这种电机在工业领域中得到广泛应用。
步进电机的分类;简述步进电机的工作原理
步进电机的分类;简述步进电机的工作原理一、引言步进电机是一种将电脉冲信号转换成角位移的电动机，广泛应用于打印机、数控机床、纺织、医疗器械、精密仪器仪表等设备中。
本文将围绕步进电机的分类和工作原理展开讨论，通过深度和广度兼具的分析，帮助读者更好地理解和应用步进电机。
二、步进电机的分类1. 按照工作原理分类步进电机可以根据其工作原理分为磁性、霍尔效应和混合式步进电机。
其中，磁性步进电机主要由永磁体和电磁线圈构成，它的工作原理是利用电磁线圈中产生的磁场与永磁体磁场之间的吸引和排斥作用来实现转动。
霍尔效应步进电机则是利用霍尔元件检测转子位置而进行步进运动。
混合式步进电机则是将两种原理进行了有机结合，综合了两者的优点，具有较高的精度和扭矩。
2. 按照结构分类步进电机根据结构不同也可分为单转子步进电机和双转子步进电机。
单转子步进电机结构简单，适用于一般的定位应用；双转子步进电机通过在转子上添加转子齿和隔板，可以大大提高定位精度和抗负载能力，适用于高端控制系统。
三、步进电机的工作原理步进电机的工作原理可以简单概括为根据控制信号实现电磁线圈的通断来控制转子旋转。
具体来说，通过电流控制，电磁线圈产生的磁场与永磁体间不断吸引和排斥，从而实现转子的旋转。
步进电机的角位移是由电脉冲信号的频率和数量决定的，不同的驱动方式会影响步进电机的运动特性，通常可采用全步进、半步进和微步进等方式。
四、结论与展望通过对步进电机的分类和工作原理的深度和广度兼具的讨论，相信读者已经对步进电机有了更清晰的理解。
在今后的应用中，我们还可以深入研究步进电机的控制技术、驱动方式以及在不同领域的应用案例，以期更好地发挥步进电机的优势作用。
步进电机作为一种精密定位设备，必将在工业自动化领域发挥越来越重要的作用。
个人观点和理解：在我看来，步进电机作为一种精密定位设备，在工业生产和日常生活中扮演着非常重要的角色。
其高精度、高可靠性的特点使其在自动控制系统中得到广泛应用。
步进电机驱动方式(细分)概述
步进电机驱动方式（细分）概述众所周知，步进电机的驱动方式有整步，半步，细分驱动。
三者即有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。
本文主要描述这三种驱动的概述。
如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。
因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。
如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。
既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。
即只要控制电机的定子电流，则可以达到驱动电机的目的。
下图是两相步进电机的电流合成示意图。
其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。
有了以上的步进电机背景描述后，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆(360°)分割的粗细程序不同。
整步驱动对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6°的步进电机，整步驱动是每走一步是走3.6°。
下图是整步驱动方式中，电机定子的电流次序示意图：由上图可知，整步驱动每一时刻只有一个相通电，所以这种驱动方式的驱动电路可以是很简单，程序代码也是相对容易实现，且由上图可以得到电机整步驱动相序如下：BB’→A’A→B’B→A A’→B B’下图是这种驱动方式的电流矢量分割图：可见，整步驱动方式的电流矢量把一个圆平均分割成四份。
下图是整步驱动方式的A、B相的电流I vs T图：可以看出，整步驱动描出的正弦波是粗糙的。
使用这种方式驱动步进电机，低速时电机会抖动，噪声会比较大。
但是，这种驱动方式无论在硬件或软件上都是相对简单，从而驱动器制造成本容易得到控制。
半步驱动对于半步驱动方式，电机是走一个半步，如对于一个步进角是3.6°的步进电机，半步驱动是每走一步，是走1.8°(3.6°/2)。
步进电机的原理,分类,细分原理
步进电机原理及使用说明一、前言步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机是将电脉冲信号转变为角位移或线位移的一种开环线性执行元件，具有无累积误差、成本低、控制简单特点。
产品从相数上分有二、三、四、五相，从步距角上分有0.9°/1.8°、0.36°/0.72°，从规格上分有口42~φ130，从静力矩上分有0.1N•M~40N•M。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A…与齿5相对齐，（A…就是A，齿5就是齿1）下面是定转子的展开图：2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
步进电机有几种工作方式
步进电机有几种工作方式在现代工业和自动化领域中，步进电机是一种常用的电动机之一。
步进电机具有结构简单、运行稳定、定位准确等优点，被广泛应用于各种设备和系统中。
根据不同的控制方式和工作原理，步进电机可以分为几种不同的工作方式。
1. 开环控制方式开环控制方式是步进电机最基本的工作方式之一。
在开环控制下，系统仅根据输入的脉冲信号来驱动步进电机，而没有反馈信号用于监测电机的实际运动情况。
这意味着系统无法实时调整电机的运行状态，容易出现失步或者误差累积的问题。
开环控制方式适用于一些对定位精度要求不高的场合，成本较低。
2. 半闭环控制方式半闭环控制方式在开环控制的基础上增加了位置传感器或编码器等反馈装置，用于监测步进电机的实际位置信息。
根据反馈信号，系统可以进行部分的位置校正，提高了系统的稳定性和定位精度。
半闭环控制方式适用于一些对定位精度要求较高的场合，但相比全闭环控制，其成本和复杂度较低。
3. 全闭环控制方式全闭环控制方式是步进电机的高级控制方式之一。
在全闭环控制下，系统不仅通过位置传感器获取电机的实际位置信息，还将这些信息反馈给控制器进行实时校正。
这样可以确保步进电机在高速运动或负载变化时仍能保持准确的位置控制，提高了系统的响应速度和稳定性。
全闭环控制方式适用于对精准定位和高速响应要求较高的场合，但相应地增加了系统的成本和调试难度。
4. 微步进控制方式除了以上三种基本的控制方式外，还有一种常见的控制方式是微步进控制。
微步进控制通过改变步进电机的相间电流波形，将每一步的细分成更小的微步，从而使电机的1转动更加平滑和精确。
相较于传统的全步进控制方式，微步进控制可以提高电机的分辨率和平稳性，但也会增加电机的功耗和控制复杂度。
不同的工作方式适用于不同的应用场合，用户可以根据自身需求和预算选择合适的步进电机控制方式。
在实际应用中，需综合考虑定位精度、速度要求、成本限制等因素，选择最适合的控制方式，以达到最佳的工作效果。
步进电动机的种类以及各自的的特点
步进电动机的种类以及各自的的特点步进电动机的种类：通常按励磁方式分为三大类：（1）反应式（VR)：转子为软磁材料，无绕组，定、转子开小齿、步距小。
应用最广。
（2）永磁式（PM）：转子为永磁材料，转子的极数＝每相定子极数，不开小齿，步距角较大，力矩较大。
（3）混合式（ＨB）：转子为永磁式、两段，开小齿，混合反应式与永磁式优点：转矩大、动态性能好、步距角小。
但结构复杂，成本较高。
常用的步进电机以混合式步进电机为主，下面介绍的选型以混合式步进电机来说明图1是两相四线引出，两个绕组单独引出线；图2是两相六线引出，每个绕组多了一个中心抽头引出；图3是两相五相引出，其中两个绕的抽头连接在一起引了；图4是四相八线引出，四个绕组单独引出线。
（注意：这里的相和三相交流电中的“相”的概念不同。
步进机通的是直流电脉冲，这主要是指线路的联接和绕组数的区别）其中以两相四线、两相五线、两相六线的最为常见。
它们的区别在于选择驱动方式：两相四线的步进电机需要选择双极性驱动。
两相五线的步进电机需要选择单极性驱动。
两相六线的步进电机可以选择双极性驱动或者单极性驱动。
（按照电流流过绕组的方向是单向还是双向来区分驱动是单极性还是双极性）由此可以看出，以两相六线的步进电机应用最为灵活，既可以选择是单极性驱动，又可以选择双极性驱动。
由于单极性驱动方式电源利用率不大，现在应用中主要以双极性驱动方式为主，其中以恒流斩波方式的驱动最为广泛。
由于恒流斩波方式的驱动器是控制电机的相电流，所以选择步进电机时考虑好电机的工作速度和对应的力矩，然后根据步进电机的额定电流来选择驱动器。
电机标称的绕组电压与电机的驱动电压没有直接关系。
驱动电压的高低与电机工作速度、输出力矩有关系。
像信浓的步进电机，42、57（42、57指的步进电机外径，单位毫米）系列测试电机转速与力矩关系基本都是用24 VDC的驱动电压，实际应用中可以用5Ｖ～36Ｖ，甚至更高的驱动电压。
提高驱动电压，可以相应提高电机高速时的输出力矩，反之亦然。
步进电机驱动方式的分类及比较
步进电机驱动方式的分类及比较步进电机驱动方式的分类及比较：步进电机驱动方法的分类主要有恒电压驱动方式、恒电流斩波驱动方式和细分驱动方式。
以下是这几种驱动方式的简介及比较。
1 恒电压驱动方式1．1 单电压驱动单电压驱动是指在电机绕组工作过程中，只用一个方向电压对绕组供电。
如图2所示，L为电机绕组，VCC为电源。
当输入信号In为高电平时，提供足够大的基极电流使三极管T处于饱和状态，若忽略其饱和压降，则电源电压全部作用在电机绕组上。
当In为低电平时，三极管截止，绕组无电流通过。
为使通电时绕组电流迅速达到预设电流，串入电阻Rc；为防止关断T时绕组电流变化率太大，而产生很大的反电势将T击穿，在绕组的两端并联一个二极管D和电阻Rd，为绕组电流提供一个泄放回路，也称“续流回路”。
单电压功率驱动电路的优点是电路结构简单、元件少、成本低、可靠性高。
但是由于串入电阻后，功耗加大，整个功率驱动电路的效率较低，仅适合于驱动小功率步进电机。
1．2 高低压驱动为了使通电时绕组能迅速到达设定电流，关断时绕组电流迅速衰减为零，同时又具有较高的效率，出现了高低压驱动方式。
如图3所示，Th、T1分别为高压管和低压管，Vh、V1分别为高低压电源，Ih、I1分别为高低端的脉冲信号。
在导通前沿用高电压供电来提高电流的前沿上升率，而在前沿过后用低电压来维持绕组的电流。
高低压驱动可获得较好的高频特性，但是由于高压管的导通时间不变，在低频时，绕组获得了过多的能量，容易引起振荡。
可通过改变其高压管导通时间来解决低频振荡问题，然而其控制电路较单电压复杂，可靠性降低，一旦高压管失控，将会因电流太大损坏电机。
2 恒电流斩波驱动方式2．1 自激式恒电流斩波驱动图4为自激式恒电流斩波驱动框图。
把步进电机绕组电流值转化为一定比例的电压，与D／A转换器输出的预设值进行比较，控制功率管的开关，从而达到控制绕组相电流的目的。
从理论上讲，自激式恒电流斩波驱动可以将电机绕组的电流控制在某一恒定值。
步进电机的工作原理、分类及特点详解
步进电机的工作原理、分类及特点详解虽然市场上的主流电机驱动方式是以伺服电机为主，但在特定场合下，步进电机的优势远比伺服电机更大，所以电子工程师还是很有必要了解步进电机，所以本文将详谈步进电机的工作原理、分类及特点。
步进电机是一种感应电机，它的工作原理是利用电子电路将直流电路编程分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
现在比较常用的步进电机包括反应式步进电机(VR)、永磁式步进电机(PM)、混合式步进电机(HB)和单相式步进电机等。
永磁式步进电机：永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度;永磁式步进电机输出力矩大。
动态性能好，但步距角大。
反应式步进电机：反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大，反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
反应式步进电机结构简单，生产成本低，步距角小，但动态性能差。
混合式步进电机：混合式步进电机综合了反应式、永磁式步进电机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电机，他有事也叫做永磁感应子步进电机，也分为两相和五相：两相步进角为1.8度，而五相步进角一般为0.72度，这种步进电机的应用最为广泛。
简述步进电机以及步进电机分类
简述步进电机以及步进电机分类步进电机是一种将电脉冲信号转换为机械运动的电动机。
它通过控制电流的方式，使得电机按照一定的步进角度进行旋转，从而实现精确的位置控制。
步进电机可以根据结构和工作原理的不同进行分类。
以下是几种常见的步进电机分类：1. 永磁步进电机（Permanent Magnet Stepper Motor，PMSM）：永磁步进电机使用永磁体产生磁场，通过改变驱动电流的方向和大小来控制转子的位置。
它具有简单的结构、较高的转矩和较低的成本，常用于低负载和低速应用。
2. 变磁阻步进电机（Variable Reluctance Stepper Motor，VRSM）：变磁阻步进电机利用转子和定子之间的磁阻差异来实现步进运动。
它的转子通常由铁芯组成，通过改变定子绕组的电流来控制转子位置。
变磁阻步进电机具有较高的转速和响应速度，但相对于永磁步进电机来说，转矩较低。
3. 混合式步进电机（Hybrid Stepper Motor）：混合式步进电机结合了永磁步进电机和变磁阻步进电机的特点。
它采用多相绕组和永磁体，通过改变驱动电流的方式来实现精确的位置控制。
混合式步进电机具有较高的转矩、较低的振动和较高的分辨率，广泛应用于需要高精度定位和控制的领域。
此外，步进电机还可以根据驱动方式进行分类，包括全步进 （Full Step）、半步进 （Half Step）和微步进 （Microstepping）。
全步进模式是指每个脉冲信号使电机转动一个完整的步进角度；半步进模式是指每个脉冲信号使电机转动半个步进角度；微步进模式则是通过在每个步进角度之间施加更小的电流变化，使得电机可以以更小的角度进行运动，从而提高了分辨率和平滑性。
步进电机的驱动原理
步进电机的驱动原理步进电机的驱动原理主要包括两种类型，开环控制和闭环控制。
开环控制是指通过控制电流的大小和方向来驱动步进电机，而闭环控制则是在开环控制的基础上增加了位置反馈系统，以实现更精确的位置控制。
首先，我们来看一下开环控制的驱动原理。
在开环控制中，步进电机的驱动器通过控制电流的大小和方向来控制电机的转动。
通常情况下，步进电机的驱动器会根据预先设定的步进角度和速度来控制电流的大小和方向，从而驱动电机按照预定的路径和速度进行转动。
开环控制的优点是结构简单、成本低廉，适用于一些对位置精度要求不高的应用场景。
而闭环控制则是在开环控制的基础上增加了位置反馈系统。
通过在步进电机上安装位置传感器，可以实时监测电机的位置，并将反馈信息传输给驱动器，从而实现更精确的位置控制。
闭环控制的优点是能够克服步进电机本身存在的一些缺点，如失步、共振等问题，提高了系统的稳定性和精度。
除了控制方式的不同，步进电机的驱动原理还与电机的类型密切相关。
常见的步进电机包括单相、双相和三相步进电机，它们的驱动原理略有不同。
单相步进电机通常采用双极性驱动方式，即通过改变电流的方向来控制电机的转向；双相步进电机则采用四相驱动方式，通过控制两对线圈的电流来实现电机的转动；而三相步进电机则采用六相驱动方式，通过控制三对线圈的电流来驱动电机。
不同类型的步进电机有不同的驱动原理，因此在实际应用中需要根据具体情况选择合适的电机类型和驱动方式。
总的来说，步进电机的驱动原理涉及到开环控制和闭环控制两种方式，以及不同类型电机的具体驱动方式。
在实际应用中，需要根据具体的需求和场景选择合适的驱动方式和电机类型，以实现更精准、稳定的位置控制。
希望本文能够帮助读者更好地理解步进电机的驱动原理，为实际应用提供一定的参考价值。
步进电机的三种驱动方式
步进电机的三种驱动方式步进电机的驱动方式有整步驱动，半步驱动，细分驱动，这三种驱动方式。
这三种驱动方式之间既有着联系，又有着他们的区别。
现在大部分驱动器都支持细分驱动。
下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。
因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。
如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。
既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。
即只要控制电机的定子电流，则可以达到驱动电机的目的。
下图是两相步进电机的电流合成示意图。
其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。
有了以上的步进电机背景描述后，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆(360°)分割的粗细程序不同。
整步驱动对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6°的步进电机，整步驱动是每走一步是走3.6°。
下图是整步驱动方式中，电机定子的电流次序示意图：由上图可知，整步驱动每一时刻只有一个相通电，所以这种驱动方式的驱动电路可以是很简单，程序代码也是相对容易实现，且由上图可以得到电机整步驱动相序如下：BB’→A’A→B’B→AA’→BB’下图是这种驱动方式的电流矢量分割图：可见，整步驱动方式的电流矢量把一个圆平均分割成四份。
下图是整步驱动方式的A、B相的电流I vs T图：可以看出，整步驱动描出的正弦波是粗糙的。
使用这种方式驱动步进电机，低速时电机会抖动，噪声会比较大。
但是，这种驱动方式无论在硬件或软件上都是相对简单，从而驱动器制造成本容易得到控制。
半步驱动对于半步驱动方式，电机是走一个半步，如对于一个步进角是3.6°的步进电机，半步驱动是每走一步，是走1.8°(3.6°/2)。
一文解析步进电机三种驱动方式的优缺点
一文解析步进电机三种驱动方式的优缺点众所周知，步进电机的驱动方式有整步，半步，细分驱动。
三者既有区别又有联系，目前，市面上很多驱动器支持细分驱动方式。
大家都知道步进电动机是一种把电脉冲信号转换成机械角位移的控制电机，常作为数字控制系统中的执行元件。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（这个角度叫做歩距角）。
正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
本文小编将带领大家详细的了解步进电机整步驱动、半步驱动、细分驱动的工作原理及优缺点。
步进电机的驱动方式如下图是两相步进电机的内部定子示意图，为了使电机的转子能够连续、平稳地转动，定子必须产生一个连续、平均的磁场。
因为从宏观上看，电机转子始终跟随电机定子合成的磁场方向。
如果定子合成的磁场变化太快，转子跟随不上，这时步进电机就出现失步现象。
既然电机转子是跟随电机定子磁场转动，而电机定子磁场的强度和方向是由定子合成电流决定且成正比。
即只要控制电机的定子电流，则可以达到驱动电机的目的。
下图是两相步进电机的电流合成示意图。
其中Ia是由A-A`相产生，Ib是由B-B`相产生，它们两个合成后产生的电流I就是电机定子的合成电流，它可以代表电机定子产生磁场的大小和方向。
基于以上步进电机的背景描述，对于步进电机的整步、半步、细分的三种驱动方式，都会是同一种方法，只是电流把一个圆（360）分割的粗细程度不同。
1、整步驱动对于整步驱动方式，电机是走一个整步，如对于一个步进角是3.6的步进电机，整步驱动是每走一步是走3.6。
下图是整步驱动方式中，电机定子的电流次序示意图：。
步进电机单极驱动与双极驱动比较
步进电机单极驱动与双极驱动比较VR型步进电机定子磁极吸引转子时，由于转子磁极为永久磁极，有磁化的N极和S极，不论定子绕组激磁所产生极性为N极还是S 极均会产生吸引力。
定子磁极激磁为N极时，吸引S极性转子磁极，激磁S极性的定子磁极会吸引转子的N磁极。
因此，定子磁极需要极性的切换。
激磁定子磁极的线圈为单线圈绕组，磁极正反切换，则电流需正反向流因此驱动电路为双极方式。
磁极上绕有两个线圈组成双线圈，一个线圈直流通电产生的极性，与另一个线圈直流通电产生的极性相反，此为单极方式。
下图表示单极方式与双极方式的简图，即在1个主极上的绕线方式。
单极方式时，两个绕组同时绕制，如上图所示，一个线圈的终端是另一个线圈始端，它们共用一点。
单极式时，C端接电源正极、A端接电源负极，或C端接正、A端接负的两种激磁状态下，定子主极及其前端的齿会产生相反的极性。
单极方式必需要留意，A端子与“杠A”端子犹如时通电，主极的合成磁通相互抵消，只产生线圈的铜耗。
下图表示单极和双极的两相驱动电路及其电压波形，两相式通常用两相激磁方式（通常两个相同时加激磁电压）。
比较单极式与双极式的驱动电路，单极式驱动电路功率管用4个，线圈电流在线圈内单一方向流淌。
相对的双极式的驱动电路功率管的个数为单极式的2倍，需要8个。
正向与反向的电流在线圈内正反向交替流过，Tr1与Tr4或Tr3与Tr2同时而且交替导通。
Tr1与Tr3即使短时同时导通，也会造成电源短路，产生很大的电流，因此有必要附加防止短路电路，双极式的驱动电路比单极的状况要简单。
低速时的效率双极式比较好，第一张图所示的单极式与双极式的导线线径相同，单极状况的线圈匝数为N，其电阻为R，相对双极的匝数为2倍的2N，线圈电阻也变成2R。
下表表示恒压驱动电路在低速时，对单极与双极驱动工作效率的比较。
电流与线圈匝数之积称为安匝，与转矩成正比，两者如转速相同，输出功率也与其有比例关系。
由于低速时，电抗小，电抗假如忽视不计，V/R即为电流，与N之积VN/R变成安匝数。
步进电机驱动器细分和不细分的区别
步进电机驱动器细分和不细分的区别步进电机驱动器细分和不细分的区别是不细分的驱动器在低速是抖动很大。
有细分的就很理想。
但细分是怎么实现的？谁知道呀！请告之。
以下是对《步进电机驱动器细分和不细分的区别》的回复：共有67人回复 分页:alame：引用 加为好友 发送留言2005-11-10 21:41:细分驱动精度高.细分是驱动器将上级装置发出的每个脉冲按驱动器设定的细分系数分成系数个脉冲输出.比喻步进电机每转一圈为200个脉冲,如果步进电机驱动器细分为32,那么步进电机驱动器需要输出6400个脉冲步进电机才转一圈.通常细分有2,4,8,16,32,62,128,256,512....刘岩利：引用 加为好友 发送留言2005-11-11 6:02:细分后，驱动器输出的电流不再是方波，而是趋近正弦波，细分数越高，效果越好。
刘岩利：引用 加为好友 发送留言2005-11-11 6:22:顺便提醒一下楼主，这里是技术论坛，纯广告是会被删除的。
风海：引用 加为好友 发送留言2005-12-1 0:06:请问刘老师,为何我使用细分功能,细分数越大反而速度提高了呢,PLC脉冲输出不变?谢谢指教!刘岩利：引用 加为好友 发送留言2005-12-1 1:03:"请问刘老师,为何我使用细分功能,细分数越大反而速度提高了"能给出具体数据吗？单纯这样一句话，超出我的理解能力了。
一一哦哦：引用 加为好友 发送留言2005-12-9 0:45:请问刘老师,步进驱动器上有细分拨码,是不是把它拨到细分最大时最好呢?细分的大,小对电机运作起来有什么影响呢?谢谢指教!peter69：引用 加为好友 发送留言2005-12-9 8:28:关于驱动器的细分原理及一些相关说明:在国外，对于步进系统，主要采用二相混合式步进电机及相应的细分驱动器。
但在国内，广大用户对“细分”还不是特别了解，有的只是认为，细分是为了提高精度，其实不然，细分主要是改善电机的运行性能，现说明如下：步进电机的细分控制是由驱动器精确控制步进电机的相电流来实现的，以二相电机为例，假如电机的额定相电流为3A，如果使用常规驱动器（如常用的恒流斩波方式）驱动该电机，电机每运行一步，其绕组内的 电流将从0突变为3A或从3A突变到0，相电流的巨大化，必然会引起电机运行的振动和噪音。

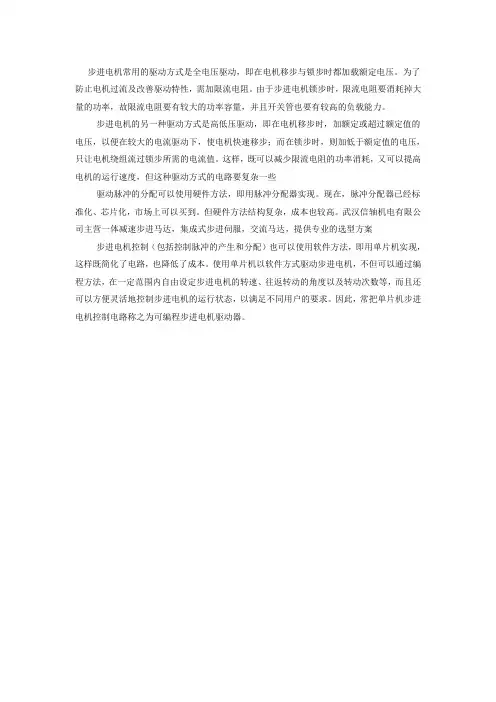

简单介绍步进电机各种驱动方法的利弊不同之处
简单介绍步进电机各种驱动方法的利弊不同之处步进电机是一种将电能转换为动能的执行机构。
那么步进电机对各种驱动电路利弊在于哪里？简单的介绍步进电机各种驱动器电路利弊关系：恒电压驱动：单电压驱动是指在电机绕组工作过程中，只用一个方向电压对绕组供电，多个绕组交替提供电压。
该方式是一种比较老的驱动方式，现在基本不用了。
优点：电路简单，元件少、控制也简单，实现起来比较简单。
缺点：必须提供足够大的电流的三极管来进行开关处理，电机运转速度比较低，电机振动比较大，发热大。
高低压驱动：由于恒电压驱动存在以上诸多缺点，技术的进一步发展，研发出新的高低压驱动来改善恒电压驱动的部分缺点。
高低压驱动的原理是，在电机运动到整步的时候使用高压控制，在运动到半步的时候使用低压来控制，停止时也是使用低压来控制。
优点：高低压控制在一点程度上改善了振动和噪音，第一次提出细分控制步进电机的概念，同时也提出了停止时电流减半的工作模式。
缺点：电路相对恒电压驱动复杂，对三极管高频特性要求提高，电机低速仍然振动比较大，发热仍然比较大，现在基本上不使用这种驱动模式了。
自激式恒电流斩波驱动：自激式恒电流斩波驱动的工作原理是通过硬件设计当电流达到某个设定值的时候通过硬件将其电流关闭，然后转为另一个绕组通电，另一个绕组通电的电流到某一个固定的电流的时候，又能通过硬件将其关闭，如此反复，推进步进电机运转。
优点：噪音大大减少，转速一定程度上提高了，性能比前两种有一定的提高。
缺点：对电路设计要求比较高，对电路抗干扰要求比较高，容易引起高频，烧坏驱动元件，对元件性能要求比较高。
电流比较斩波驱动（目前市场上主要采用的技术）：电流比较斩波驱动是把步进电机绕组电流值转化为一定比例的电压，与D/A转换器输出的预设值进行比较，比较结果来控制功率管一开关，从而达到控制绕组电流的目的。
优点：使运动控制模拟正弦波的特点，大大提高性能，运动速度和噪音都比较小，可以使用比较高的细分，是当前流行的控制方法。
步进电机驱动器细分和不细分的区别
步进电机驱动器细分和不细分的区别步进电机驱动器细分和不细分的区别: 细分驱动精度高。
细分是步进电机驱动器将上级装置发出的每个脉冲按步进电机驱动器设定的细分系数分成系数个脉冲输出。
比喻步进电机每转一圈为200个脉冲,如果步进电机驱动器细分为32,那么步进电机驱动器需要输出6400个脉冲步进电机才转一圈。
通常步进电机细分有2,4,8,16,32,62,128,256,512....在国外，对于步进电机系统，主要采用二相混合式步进电机及相应的细分步进电机驱动器。
但在国内，广大用户对“细分”还不是特别了解，有的只是认为，细分是为了提高步进电机精度，其实不然，细分主要是改善步进电机的运行性能，现说明如下：步进电机的细分控制是由步进电机驱动器精确控制步进电机的相电流来实现的，以二相步进电机为例，假如步进电机的额定相电流为3A，如果使用常规步进电机驱动器（如常用的恒流斩波方式）驱动该步进电机，步进电机每运行一步，其绕组内的电流将从0突变为3A或从3A突变到0，步进电机相电流的巨大变化，必然会引起步进电机运行的振动和噪音。
如果使用细分步进电机驱动器，在10细分的状态下驱动该步进电机，步进电机每运行一微步，其绕组内的电流变化只有0.3A而不是3A，且电流是以正弦曲线规律变化，这样就大大的改善了步进电机的振动和噪音，因此，在性能上的优点才是细分的真正优点。
由于细分步进电机驱动器要精确控制步进电机的相电流，所以对步进电机驱动器要有相当高的技术要求和工艺要求，成本亦会较高。
注意，国内有一些步进电机驱动器采用“平滑”来取代细分，有的亦称为细分，但这不是真正的细分，望广大用户一定要分清两者的本质不同：1．“平滑”并不精确控制步进电机的相电流，只是把电流的变化率变缓一些，所以“平滑”并不产生微步，而细分的微步是可以用来精确定位的。
2．步进电机的相电流被平滑后，会引起步进电机力矩的下降，而步进电机驱动器细分控制不但不会引起步进电机力矩的下降，相反，步进电机力矩会有所增加。

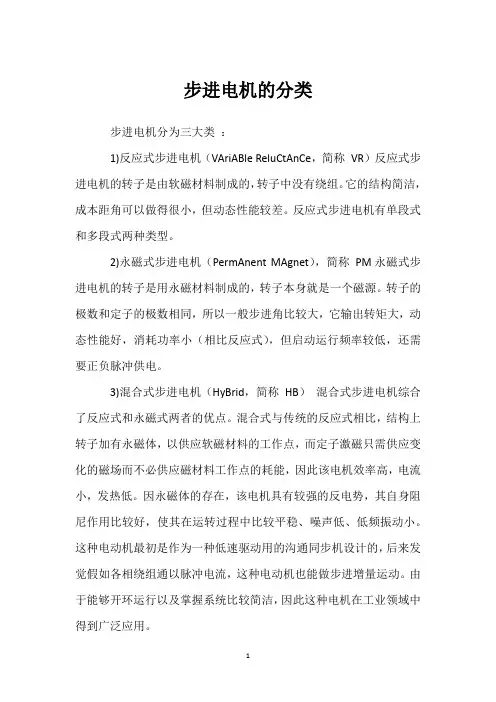

步进电机的分类及特点
步进电机的分类及特点电机步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。
每输入一个脉冲信号，转子就转动一个角度或前进一步，其输出的角位移或线位移与输入的脉冲数成正比，转速与脉冲频率成正比。
因此，步进电动机又称脉冲电动机。
步进电机相对于其它控制用途电机的最大区别是，它接收数字控制信号(电脉冲信号)并转化成与之相对应的角位移或直线位移，它本身就是一个完成数字模式转化的执行元件。
而且它可开环位置控制，输入一个脉冲信号就得到一个规定的位置增量，这样的所谓增量位置控制系统与传统的直流控制系统相比,其成本明显减低，几乎不必进行系统调整。
步进电机的角位移量与输入的脉冲个数严格成正比，而且在时间上与脉冲同步。
因而只要控制脉冲的数量、频率和电机绕组的相序,即可获得所需的转角、速度和方向。
作为一种控制用的特种电机，步进电机无法直接接到直流或交流电源上工作，必须使用专用的驱动电源(步进电机驱动器)。
在微电子技术，特别计算机技术发展以前，控制器(脉冲信号发生器)完全由硬件实现，控制系统采用单独的元件或者集成电路组成控制回路，不仅调试安装复杂，要消耗大量元器件，而且一旦定型之后，要改变控制方案就一定要重新设计电路。
这就使得需要针对不同的电机开发不同的驱动器，开发难度和开发成本都很高，控制难度较大，限制了步进电机的推广。
步进电动机的结构形式和分类方法较多，一般按励磁方式分为磁阻式、永磁式和混磁式三种;按相数可分为单相、两相、三相和多相等形式。
在我国所采用的步进电机中以反应式步进电机为主。
步进电机的运行性能与控制方式有密切的关系，步进电机控制系统从其控制方式来看，可以分为以下三类：开环控制系统、闭环控制系统、半闭环控制系统。
半闭环控制系统在实际应用中一般归类于开环或闭环系统中。
(1)永磁式步进电动机。
其转子有永磁体的磁极，在气隙中产生极性交替磁场，定子由四相绕组组成。
当A相绕组通电时，转子将转向该相绕组所确定的磁场方向。
常用步进电机的比较
1 前言步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
与交流伺服电机及直流伺服电机相比，其突出优点就是价格低廉，并且无积累误差。
但是，步进电机运行存在许多不足之处，如低频振荡、噪声大、分辨率不高等，又严重制约了步进电机的应用范围。
相对于其他的驱动方式，细分驱动方式不仅可以减小步进电机的步距角，提高分辨率，而且可以减少或消除低频振动，使电机运行更加平稳均匀。
现在比较常用的步进电机包括反应式步进电机（vr）、永磁式步进电机（pm）、混合式步进电机（hb）和单相式步进电机等。
由于三相混合式步进电机比二相步进电机有更好的低速平稳性及输出力矩，所以三相混合式步进电机比二相步进电机有更好应用前景。
2 细分原理步进电机的细分控制从本质上讲是通过对步进电机的定子绕组中电流的控制，使步进电机内部的合成磁场按某种要求变化，从而实现步进电机步距角的细分。
一般情况下，合成磁场矢量的幅值决定了电机旋转力矩的大小，相邻两合成磁场矢量的之间的夹角大小决定了步距角的大小。
在电机内产生接近均匀的圆形旋转磁场，各相绕组的合成磁场矢量，这就需要在各相绕相中通以正弦电流。
混合式步进电机是指混合了永磁式和反应式的优点。
三相混合式步进电机的工作原理十分类似于交流永磁同步伺服电机。
其转子上所用永磁磁铁同样是具有高磁密特性的稀土永磁材料，所以在转子上产生的感应电流对转子磁场的影响可忽略不计。
在结构上，它相当于一种多极对数的交流永磁同步电机。
由于输入是三相正弦电流，因此产生的空间磁场呈圆形分布，而且可以用永磁式同步电机的结构模型（图1）分析三相混合式步进电机的转矩特性。
a.电机定子三相绕组完全对称；b.磁饱和、涡流及铁心损耗忽略不计；c.激磁电流无动态响应过程；图1 三相永磁同步电机的简单结构模型U、V、W 为定子上的3 个线圈绕组，3 个线圈绕组的轴线成120°。
