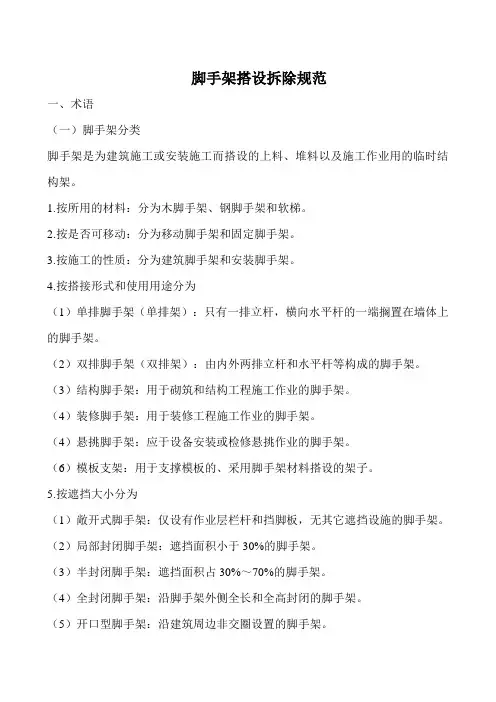

脚手架搭设拆除规范

一、术语

（一）脚手架分类

脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时结构架。

1.按所用的材料：分为木脚手架、钢脚手架和软梯。

2.按是否可移动：分为移动脚手架和固定脚手架。

3.按施工的性质：分为建筑脚手架和安装脚手架。

4.按搭接形式和使用用途分为

（1）单排脚手架（单排架）：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

（2）双排脚手架（双排架）：由内外两排立杆和水平杆等构成的脚手架。

（3）结构脚手架：用于砌筑和结构工程施工作业的脚手架。

（4）装修脚手架：用于装修工程施工作业的脚手架。

（4）悬挑脚手架：应于设备安装或检修悬挑作业的脚手架。

（6）模板支架：用于支撑模板的、采用脚手架材料搭设的架子。

5.按遮挡大小分为

（1）敞开式脚手架：仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。

（2）局部封闭脚手架：遮挡面积小于30%的脚手架。

（3）半封闭脚手架：遮挡面积占30%～70%的脚手架。

（4）全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架。

（5）开口型脚手架：沿建筑周边非交圈设置的脚手架。

（6）封圈型脚手架：沿建筑周边交圈设置的脚手架。

6.其它

（1）移动挂梯、挂篮：可以移动的固定梯子或挂篮，一般在顶部设挂钩或设滑道，挂在牢固的部位。

（2）软梯：横杆用短木棍或钢管，绳子绑在横杆上，使用时在顶部做固定，催化大烟道、斜管、反应器、再生器等检修时常使用。

（二）连接件、垫件

1.扣件：采用螺栓紧固的扣接连接件。

2.直角扣件：用于垂直交叉杆件间连接的扣件。

3.旋转扣件：用于平行或斜交杆件间连接的扣件。

4.对接扣件：用于杆件对接连接的扣件。

5.防滑扣件：根据抗滑要求增设的非连接用途扣件。

6.连墙件：连接脚手架与建筑物的构件。

7.刚性连墙件：采用钢管、扣件或预埋件组成的连墙件。

8.柔性连墙件：采用钢筋作拉筋构成的连墙件。

9.底座：设于立杆底部的垫座。

10.固定底座：不能调节支垫高度的底座。

11.可调底座：能够调节支垫高度的底座。

12.垫板：设于底座下的支承板。

（三）杆件名称

1.立杆：脚手架中垂直于水平面的竖向杆件。

2.外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆。

3.内立杆：双排脚手架中贴近墙体一侧的立杆。

4.角杆：位于脚手架转角处的立杆。

5.双管立杆：两根并列紧靠的立杆。

6.主立杆：双管立杆中直接承受顶部荷载的立杆。

7.副立杆：双管立杆中分担主立杆荷载的立杆。

8.水平杆：脚手架中的水平杆件。

9.纵向水平杆：沿脚手架纵向设置的水平杆。

10.横向水平杆：沿脚手架横向设置的水平杆。

11.扫地杆：贴近地面，连接立杆根部的水平杆。

12.纵向扫地杆：沿脚手架纵向设置的扫地杆。

13.横向扫地杆：沿脚手架横向设置的扫地杆。

14.横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。

15.剪刀撑：在脚手架外侧面成对设置的交叉斜杆。

16.抛撑：与脚手架外侧面斜交的杆件。

（四）度量名称

1.连墙件间距：脚手架相邻连墙件之间的距离。

2.连墙件竖距：上下相邻连墙件之间的垂直距离。

3.连墙件横距：左右相邻连墙件之间的垂直距离。

4.脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离。

5.脚手架长度：脚手架纵向两端立杆外皮间的水平距离。

6.脚手架宽度：双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架为外立杆外

皮至墙面的距离。

7.立杆步距（步）：上下水平杆轴线间的距离。

8.立杆间距：脚手架相邻立杆之间的轴线距离。

9.立杆纵距（跨）：脚手架立杆的纵向间距。

10.立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。

7

11.主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。

12.作业层：上人作业的脚手架铺板层。

二、参考依据

1.《水利水电建筑安装安全技术工作规程》（SD267-88）；

2.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

三、设计要求

（一）基本要求

1.重要的脚手架必须制定施工方案，必要时制定安全保证措施。

2.高度25m以上的脚手架必须采用扣件式钢管脚手架，其单立杆脚手架高度宜控制在5 0m以内；高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施，并另行专门设计。

3.脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、最大动荷载及水平受力等；所选定的设计参数和构配件，不得低于现行国家和行业相关安全技术规范标准。

4.脚手架在施工中需要改变原有结构、加高（宽）、改为它用等情况下，须经技术部门验证，并经审批。

（二）技术要求

钢管脚手架所用材料须符合下列要求：

1.钢管外径应为48～51mm，壁厚3～3.5mm，长度以

2.1～2.8m和4～6.5m为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用。

2.扣件应有出厂合格证明，凡脆裂、变形、滑丝的不得使用。

3.钢制脚手板应采用厚2～3mm的3号钢钢板，以长度1.4～3.6m、宽度23～25cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用。

4.脚手架的立杆、大小横杆的间距根据脚手架的使用情况具体确定，但不得超过以下值：横向立杆纵向立杆大横杆小横杆小横杆挑出的悬臂长

1.5m

2.0m 1.2m 1.5m 0.45m

5.斜道板、跳板的坡度不得大于1:3，宽度不得小于1.5m。

6.木架杆:铁丝用8#

四、搭设

（一）搭设前的准备

1.技术人员要对脚手架搭设及现场管理人员进行技术、安全交底，未参加交底的人员不得参与搭设作业；脚手架搭设人员须熟悉脚手架的设计内容。

2.对钢管、扣件、脚手板、爬梯、安全网等材料的质量、数量进行清点、检查、验收，确保满足设计要求，不合格的构配件不得使用，材料不齐时不得搭设，不同材质、不同规格的材料、构配件不得在同一脚手架上使用。

3.清除搭设场地的杂物，在高边坡下搭设时，应先检查边坡的稳定情况，对边坡上的危石进行处理，并设专人警戒。

4.根据脚手架的搭设高度、搭设场地地基情况，对脚手架基础进行处理，确认合格后按设计要求放线定位。

5.对参与脚手架搭设和现场管理人员的身体状况要进行确认，凡有不适合从事高处作业
