曲线及边桩坐标计算公式

坐标计算公式

坐标计算公式一、计算公式1、圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α±β/2)×CY=Y1+sin (α±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径2、缓和曲线坐标计算公式β= L2/2RLS ×180°/πC= L - L5/90R2LS2X=X1+cos (α±β/3)×CY=Y1+sin (α±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

3、直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

4、左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

二、例题解析例题:直线坐标计算方法α(方位角)=18°21′47″DK184+714.029求DK186+421.02里程坐标X1=84817.831 Y1=352.177 起始里程解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.90 1Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943 求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″ X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086 Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832 求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246 线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574 缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″ X1=86552.086 Y1=926.832 曲线半径2500 曲线长748.75 起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2)×745.954=87290.023 Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2)×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)=16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955三、公式解析公式解析一．坐标转换X =A +NCOSα-ESINαY =B +NSINα+ECOSα N=(X-A) COSα±(Y-B)SINα E=(Y-B)COSα±(X-A)SINαA,B为施工坐标系坐标原点α为施工坐标系与北京坐标系X轴的夹角（旋转角）即大地坐标系方位角X,Y为北京坐标值N，E为施工坐标值二．方位角计算1.直线段方位角: α=tanˉ¹ [(Yb-Ya)/(Xb-Xa)]2.交点转角角度: α=2 tanˉ¹ (T/R)计算结果①为﹢且＜360，则用原数;②为﹢且＞360，则减去360;③为﹣，则加上180.3.缓和曲线上切线角: α=ƟZH±90°*Lo²/(π*R* Ls）α= Lo/(2ρ)=Lo²/(2 A²)=Lo²/(2R*Ls)ρ—该点的曲率半径4.圆曲线上切线角: α=ƟHY±180°*Lo/(π*R）ƟZH—直缓点方位角, ƟHY—缓圆点方位角,注：以计算方向为准，左偏，取"﹣"；右偏，取"﹢"。

曲线及边桩坐标计算公式

曲线段坐标计算公式缓和曲线段：1、曲线长＝里程桩号－起点桩号2、缓和曲线长＝已知3、方位角＝缓和段起始边为0°曲线长（L²）4、转角＝6*R*缓曲长（L。

）5、转后方位角＝方位角＋转角曲线长L^56、坐标（X）=曲线长L－40R²*缓曲长L。

曲线长（L³）7、坐标（Y）= -6*R*缓曲长（L。

）8、L=SQRT(X²+Y²)9、计算点坐标：X=COS(转后方位角)*L＋起点坐标X Y=SIN(转后方位角)*L＋起点坐标Y曲线长（L²）10、切线角＝2*R*缓曲长（L。

）11、切线方位角＝方位角＋切线角圆曲线段：12、曲线长＝里程桩号－起点桩号13、方位角＝缓和曲线的切线方位角曲线长L 180°14、转角＝ (×可转换为“度”) 2*R π15、转后方位角＝方位角＋转角曲线长（L^5）16、X=曲线长L－40R²*缓曲长（L。

）曲线长（L³）17、Y= -6*R*缓曲长（L。

）18、L=2*SIN（转后方位角）*R19、计算点坐标：X=COS(转后方位角)*L＋起点坐标X Y=SIN(转后方位角)*L＋起点坐标Y曲线长L²20、切线角＝2*R*缓曲长L。

21、切线方位角＝方位角＋切线角边桩放样坐标计算公式：π左侧 X=D*COS (α - )+X2πY=D*COS (α - )+Y2π右侧 X=D*COS (α + )+X2πY=D*COS (α + )+Y2。

公路逐桩坐标计算程序

2 )sinαAB +(
P 点为顺时针方向时，其方位角为 αAB+900 P 点为逆时针方向时，其方位角为 αAB−900
第一段缓和曲线时：以直缓点（ZH）为起点计算，αAB 为 ZH 点的坐标方位角，L 为 P 点距 ZH 点的距离。第二段缓和曲线时：以缓直点（HZ）为起点计算，αAB 为 HZ 点坐标方位角的反方向即 HZ 点方位角加 180 度，L 为 P 点距 HZ 点的距离，加减 90 度刚好与第一段缓和曲线相反。图如下：
缓和曲线转角公式：β
=
L2
2RLs
（2）边桩坐标计算公式
左侧
XA=XP+T1cos(αAB± β-900) YA=YP+T1sin(αAB± β-900)
右侧
XB=XP+T2cos(αAB± β+900) YB=YP+T2sin(αAB± β+900)
*第二段缓和曲线计算边桩坐标时，注意加减 90 度时，与第一段缓和曲线相反。
2、缓和曲线段（1）中桩坐标计算公式
Xp=X1+(L − Yp=Y1+(L −
L5 40R 2 Ls L5 40R 2 Ls
2 )cosαAB+(
L3 6RLs L3 6RLs
− −
L7 336R 3 ��s 3 L7 336R 3 ��s 3
)sin(αAB±900) )sin(αAB±900)
右侧
XB=XP+T2cos(αAB± β+900) YB=YP+T2sin(αAB± β+900)
第二章
公路导线测量计算
1
公路导线测量为附合导线测量，按路线前进方向测量右角。β

曲线五大桩里程、坐标

CAISO FX-5800计算程序（曲线五大桩里程、坐标）一．ROAD-1“X(JD)”？X: “Y(JD)”？Y : “FWJ ” ？M“ANGLE” ？O: ？R: “LS1”？B : “LS2” ？C : “K(JD)”？K M+O→NPrOg“ROAD-SUB1”“T1=”：S ◢“T2=”：T ◢“L=”：L ◢“LY=”：Q ◢“E=”：E ◢“K(ZH)=”：Z[1] ◢“K(HY)=”：Z[2] ◢“K(QZ)=”：Z[3] ◢“K(YH)=”：Z[4] ◢“K(HZ)=”：Z[5] ◢“XS”？U: “YS”？VLbI0“KP”？PPrOg“ROAD-SUB2”“XP=”：F ◢“YP=”：G ◢“BP=”：Z◆DMS ◢If U=0：ThenGoTo2:EISe p0I(F-U,G-V):If EndLbI1If J＜0：ThenJ+360→J: If End“A1=”：J◆DMS ◢“D1=”：I ◢LbI2“D ANGLE”？H:If H=0：ThenGoTo0：If End：？D“XB=”：F+DCos(Z+H) →Z[11] ◢“YB=”：G+DSin(Z+H) →Z[12] ◢If U=0: ThenGoTo2:EISe PoI(Z[11]-U,Z[12]-V): If EndGoTo1二．ROAD-SUB1If O＜0：Then-1→W: EISel→W: If End:WO→AB^2÷24÷R- B^ (4) ÷2688÷R^ (3)+ B^ (6) ÷506880÷R^ (5)→Z[6]C^2÷24÷R- C^ (4) ÷2688÷R^ (3)+ C^ (6) ÷506880÷R^ (5)→Z[7]B÷2- B^ (3) ÷240÷R^2 + B^ (5) ÷34560÷R^ (4)→Z[8] C÷2- C^ (3) ÷240÷R^2 + C^ (5) ÷34560÷R^ (4)→Z [9] Z[8]+(R+Z[7]-(R+Z[6])Cos(A)) ÷Sin(A)→SZ[9]+(R+Z[6]-(R+Z[7])Cos(A)) ÷Sin(A)→TRA∏÷180+(B+C) ÷2→LL-B-C→Q(R+(Z[6]+Z[7]) ÷2) ÷Cos(A÷2)-R→EK-S→Z[1]Z[1]+B→Z[2]Z[2]+Q÷2→Z[3]Z[1]+L-C→Z[4]Z[4]+C→Z[5]三．ROAD-SUB2X-SCos(M) →Z[21]:Y-Ssin(M) →Z[22]X+TCos(N) →Z[23]:Y+Tsin(N) →Z[24]If P＞Z[1]: ThenGoTo1：If EndZ[1]-P→LX-(S+L)Cos(M) →FY-(S+L)Sin(M) →GM→Z: GoTo5LbI 1If P＞Z[2]:Then GoTo2：If EndP-Z[1]→L:L→Z[14]:B→Z[15]:Prog“ROAD-SUB3” Z[21]+Z[16]Cos(M)-WZ[17]Sin(M) →FZ[22]+Z[16]Sin(M)+WZ[17]Cos(M) →GM+90WL^2÷(BR∏)→ZGoTo5LbI 2If P＞Z[4]: ThenGoTo3：If EndP-Z[1] →L:90(2L-B) ÷R÷∏→Z[13]RSin(Z[13])+Z[8] →Z[16]:R(1-Cos(Z[13]))+Z[6] →Z[17] Z[21]+Z[16]COS(M)-WZ[17]Sin(M) →FZ[22]+Z[16]Sin(M)+WZ[17]Cos(M) →GM+WZ[13] →ZGoTo5LbI 3If P＞Z[5]: ThenGoTo4：If EndZ[5]-P→L：L→Z[14]:C→Z[15]:Prog“ROAD-SUB3”Z[23]-Z[16]Cos(N)-WZ[17]Sin(N) →FZ[24]-Z[16]Sin(N)+WZ[17]COs(N) →GN-90WL^2÷(CR∏)→ZGoTo5LbI 4P-Z[5] →LX+(T+L)Cos(N) →FY+(T+L)Sin(N) →GN→ZLbI 5If Z＜0 :ThenZ+360→Z:If End四．ROAD-SUB3If Z[14]=0:Then0→Z[16]:0→Z[17]:ElseZ[14]-Z[14]^(5)÷40÷(RZ[15])^2+Z[14]^(9)÷3456÷(RZ[15])^ (4)→Z[16]Z[14]^(3)÷6÷(RZ[15])-Z[14]^(7)÷336÷(RZ[15])^(3)+Z[14] ^(11)÷42240÷(RZ[15])^(5)→Z[17]IfEnd说明：X(JD) ？=交点X坐标 Y(JD) ？=交点Y坐标FWJ？=切线方位角（ZH→JD）D ANGLE？=转向角（左负、右正）R=曲线半径 LS1？=第一缓和曲线 LS2？=第二缓和曲线K(JD) ？=交点里程 T1=第一切线长 T2=第二切线长L=曲线全长 LY=圆曲线长 E=外矢距 K(ZH)=置缓里程XS？=置境点X坐标 YS？=置境点Y坐标KP？=待求点里程 ANGLE？=左右边桩角度D？=左右边桩距离（左负、右正）。

高速公路线路(缓和曲线、竖曲线、圆曲线、匝道)坐标计算公式【精选】

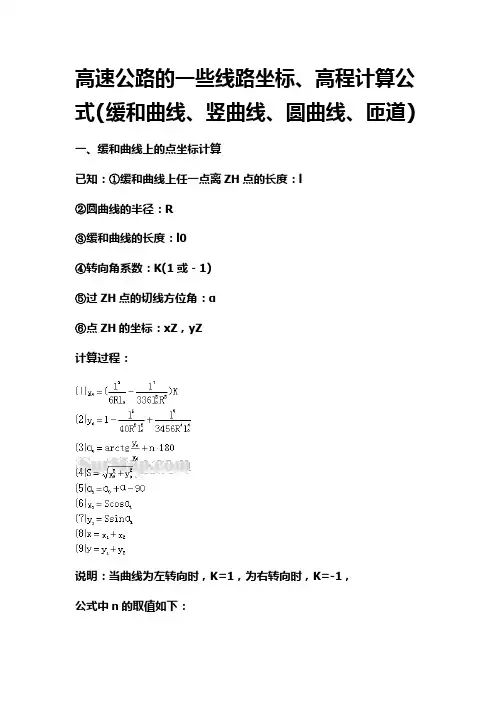

高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

公路中桩边桩坐标计算方法

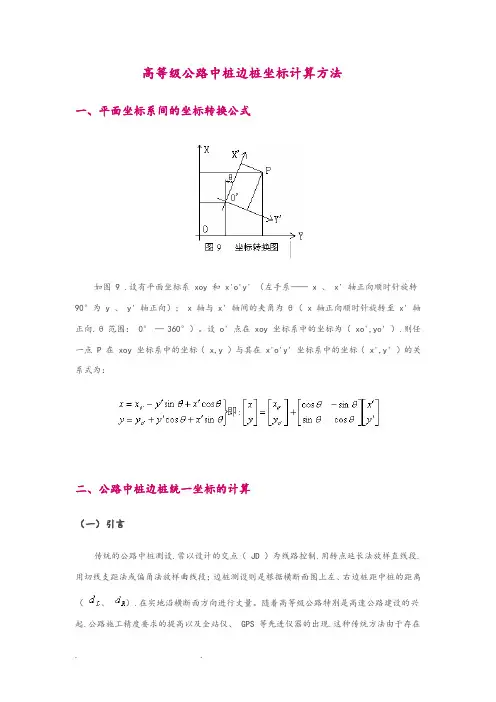

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 .设有平面坐标系 xoy 和 x'o'y' （左手系—— x 、 x' 轴正向顺时针旋转90°为 y 、 y' 轴正向）； x 轴与 x' 轴间的夹角为θ（ x 轴正向顺时针旋转至 x' 轴正向.θ范围：0° —360°）。

设 o' 点在 xoy 坐标系中的坐标为（ xo',yo' ）.则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在 x'o'y' 坐标系中的坐标（ x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设.常以设计的交点（ JD ）为线路控制.用转点延长法放样直线段.用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、）.在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起.公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现.这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交.处理麻烦）等缺点.已越来越不能满足现代公路建设的需要.遵照《测绘法》的有关规定.大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系.故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系.根据控制点坐标和中边桩坐标.用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素.计算出各中边桩在统一坐标系中的坐标.是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”.所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

高速公路上的一些曲线坐标,高程计算公式

高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

道路对称基本型曲线中边桩坐标计算原理【fx-5800P】

计算范围从前一交点曲线终点到下一交点曲线起点间任意桩号里程的中、边桩点坐标。

已知条件（1）交点桩号JD 、坐标),(J JD D Y X ；（2）起始边方位角（第一切线方位角）1A ；（3）曲线转角α、转向参数w （右转取+1，左转取-1）；（4）圆曲线半径为R 、缓和曲线长为s L ；（5）中桩桩号P ；（6）边桩与中桩连线同中桩切线方向的交角γ（与曲线上某点切线前进方向顺时针夹角）；边桩与中桩的左（或右）偏距L D （R D ）。

注：本文中无特别说明角度单位均为度（°）。

计算过程一、曲线要素计算已知条件：曲线转角α；圆曲线半径为R 、缓和曲线长为s L 。

（1）切线增值q 、圆曲线内移值p 的计算①圆曲线内移值p1222178563422)!2()14()1(15482880506880268824--⨯⨯⨯--++-+-=n n s n n s s s s R L n n R L R L R L R L p ),3,2,1( =n 。

计算中考虑取前两项，即56342506880268824R L R L R L p s s s +-= ②切线增值qnn s n ns s s s R L n n R L R L R L L q 212126745232)!12()14()1(8386560345602402++⨯⨯+⨯+-++-+-= ),3,2,1,0( =n 。

计算中考虑取前三项，即4523345602402RL R L L q s s s +-=， ③缓圆（圆缓）点的缓和曲线角R L s 20=β （2）切线长T 的计算2tan )(αp R q T ++=（3）外距E 的计算R p R E -+=2sec)(α（4）圆曲线长度L y 的计算 )()2(0R L R R L s y -=-=αβα （5）曲线长度L 的计算s y L L L 2+=（6）校正值——切曲差J 的计算L T J -=2二、主点里程桩号计算若交点B 的里程桩号为JD ，则直缓（ZH ）点里程桩号T JD ZH -=缓圆（HY ）点里程桩号s L ZH HY +=圆缓（YH ）点里程桩号y L HY YH +=缓直（HZ ）点里程桩号s L YH HZ +=曲中（QZ ）点里程桩号2/L HZ QZ -=交点（检核）里程桩号2/J QZ JD +=三、中桩坐标计算已知条件：曲线转角α；圆曲线半径为R 、缓和曲线长为s L ；切线增值q ，圆曲线内移值p ；切线长T ；交点桩号JD 、坐标),(J JD D Y X ；第一切线方位角1A （ZH →JD 方向）；（一）ZH 、HZ 点坐标（1）ZH 点坐标⎩⎨⎧++=++=)180sin()180cos(1JD P1J P A T Y Y A T X X D （2）HZ 点坐标⎩⎨⎧++=++=)sin()cos(1JD P1J P ααw A T Y Y w A T X X D（二）直线段坐标（1）ZH 点前直线段⎩⎨⎧++-+=++-+=)180sin()()180cos()(1ZH P1ZH P A T P ZH Y Y A T P ZH X X 。

后缓和曲线上任意点中、边桩坐标计算实例精选全文完整版

可编辑修改精选全文完整版曲线上任意一点中、边桩坐标计算实例一、平面图JD1JD2二、已知JD 1、X 1=50151，Y 1=52616；JD 2、X 2=50186，Y 2=52374；JD 3、X 3=50470，Y 3=52414；JD 2的半径R=95.78m,L 1=110, L 2=100,K JD2=K23+389.92，求后缓和曲线上K23+400的中桩坐标及左右各20米的边桩坐标。

步骤1、根据三个交点的坐标、求JD 2的转向角α。

○1、JD 1→JD 2的方位角：1-2α=tg 1-2α=2121--Y Y X X =52374-5261650186-50151=-24235=-6.9143= 278-13-46○2、JD 2→JD 3的方位角：2-3α=tg 2-3α=3232--Y Y X X =52414-5237450470-50186=40284= 8-01-01 ○3、JD 2的转向角α=（8-01-01.54）-（278-13-46.26）+360=89-47-15 步骤2、计算p 、m 、T 、 L 。

○1、1P =2124L R =21102495.78⨯=5.2642P =2224L R =21002495.78⨯=4.350○2、2m =32222240L L R -=32100100224095.78-⨯=49.546○3、2T =2m +(R +2P )2tgα+12sin p p α-=49.546+(95.78+4.350)×8947152tg--+ 5.264 4.350sin894715.28---=150.219 ○4、L =(L 1+L 2)÷2+180n Rπ=（110+100）÷2+(894715) 3.1495.78180--⨯⨯=255.096步骤3、计算HZ 、YH 的里程。

○1、HZ= ZH+L=K23+235.769+255.096=K23+490.865 ○2、YH= ZH+L-L 2=K23+235.769+255.096-100=K23+390.865 步骤4、计算K23+400的中桩坐标及左右20米边桩坐标。

公路坐标计算方法

坐标计算方法目前公路、铁路工程的施工放样已广泛采用全站仪放样，而全站仪放样的关键是放样逐点的坐标计算。

放样点的位置不外乎两种，即：中线点（中桩）和横断面范围上的任意点（边桩）。

1、直线段坐标的计算方法：直线段的坐标方位角a用弧度表示）是不变的，其坐标计算不用考虑方位角的变化。

1.1 直线段任意中桩点坐标计算公式如下：X=X0+L*COS aY=Y0+L*SIN a其中：XO、Y0分别代表直线段已知点的坐标；L代表计算点到已知点的距离；a代表直线段的方位角以弧度计。

1.2 边桩坐标计算公式如下：（本文以90度即n /2弧度示例）X=X0+ D*COS（a 士n /2+ n）Y二Y0+ D*SIN（a 士n /2+ n）其中：X0、Y0分别代表已知中桩点的坐标；D代表计算点到中桩的距离，a 代表中桩点的方位角以弧度计。

士的使用，当计算点在左侧选择-，当计算点在右侧选择+2、xx曲线段坐标的计算方法：圆曲线段采用切线支距法计算：2.1 中桩坐标计算2.1- 1 方位角计算:已知ZY点的方位角a,计算点的弦切角8=L/2R,L为计算点到ZY点的桩号长度，所以计算点的方位角为(a±8)。

±的使用，当路线为左转时选择-，路线为右转时选择+2.1- 2计算点到ZY点的距离计算：C=2R*SIN(L/2R),为计算点到ZY点的桩号长度；R为圆曲线的半径。

2.1- 3中桩坐标计算公式：X=XO+ C*COS(士®Y二Y0+ C*SIN(c士®a为ZY点的方位角；XO、Y0代表ZY点的坐标；8=L/2R,C=2R*SIN(L/2R),为圆曲线半径，L为桩号长度。

±的使用，当路线为左转时选择-，路线为右转时选择+。

2.2边桩坐标计算2.2- 1 方位角计算:a、已知中桩点方位角(a±S);b、因为圆曲线上的边桩点是沿半径方向布置的，半径垂直于计算点的切线而不是弦线，如果严格按照弦线90度即(2弧度方向布置计算，需要调整角度，即弦垂线与切线垂线的夹角i,其中i二L/2R=3,所以计算点的方位角即为：(a±2士n2 )。

高速公路曲线、匝道的坐标、高程计算公式

高速公路曲线、匝道的坐标、高程计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

圆曲线中边桩坐标计算公式

圆曲线中边桩坐标计算公式：L=F-H ；注：L---所求点曲线长；F---所求点里程；H---圆曲线起点（ZY点桩号里程）X=XZY+Z R X SIN （L十2R）X COS{ a ±（L - 2R）} +S X COS{ a ±（L - R）+M ； Y =YZY+2X R X SIN （L十2R）X SIN { a ±（L - 2R）} +S X SIN { a ±（L - R）+M . 注：a --- 线路方位角；M--- 所求边桩与路线的夹角；S--- 所求边桩至中桩的距离；"±"--- 曲线左偏取“ - ”右偏取“ +”；当S=0时为中桩坐标。

经高速公路施工一线使用效果很好。

记住在公式中加入Excel 的Radians（）函数将度转为弧度即可轻松方便地使用，从ZY点坐标准确快速推算地计算出整条圆曲线。

注意要分清左偏右偏两种情况。

高速公路线路坐标计算公式:高速公路的一些线路坐标、高程计算公式（缓和曲线、竖曲线、圆曲线、匝道）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：I②圆曲线的半径：R③缓和曲线的长度：l 0④转向角系数：K（1 或－1）⑤过ZH点的切线方位角：a⑥点ZH 的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1,公式中n 的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度a为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x z, y z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：I②圆曲线的半径：R③缓和曲线的长度：I 0④转向角系数：K（1 或－1）⑤过ZH点的切线方位角：a⑥点ZH 的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1,公式中n 的取值如下：当只知道HZ点的坐标时，贝I为到点HZ的长度a为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反X z，y z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：I ——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）I 1——第一缓和曲线长度I 2——第二缓和曲线长度I 0——对应的缓和曲线长度R――圆曲线半径Ri――曲线起点处的半径Rb――曲线终点处的半径P i――曲线起点处的曲率P2――曲线终点处的曲率a——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i i（上坡为“ + ”，下坡为“ —”）②第二坡度：i 2（上坡为“＋”，下坡为“－”）③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i 1第二横坡：i 2 过渡段长度：L 待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=（i 2-i 1）（1-3d 2+2d3）+i 1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K④曲线起点坐标：x o, y o⑤曲线起点切线方位角：a o⑥曲线起点处曲率：P o(左转为“一”，右转为“ + ”)⑦曲线终点处曲率：P1(左转为“一”，右转为“+”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：a T计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

五大桩坐标推算

五大桩坐标推算HYQZ YHHZZHJD已知：交点坐标JDx,JDy，直缓点里程ZH，曲线R ,缓和曲线长Ls,转角值az, 切线长度T, 曲线长度L,求五大桩里程，切线方位角和坐标里程推算：JD里程=ZH+T HY里程=ZH+Ls YH里程=HY+Ly(圆曲线长度) HZ=YH+LsZH桩号 = JD桩号－THY桩号 = ZH桩号＋LsQZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋Ly/2 = HY桩号＋Ly(圆曲线长度) = ZH桩号＋Ls＋Ly HZ桩号 = YH桩号＋Ls = ZH桩号＋LJD桩号 = ZY桩号－T＋D （检核）缓和曲线要素公式：切线长T h=(R+p)tga/2+qP内移值= Ls^2/24R-Ls^4/2384R^3q曲线增值= Ls/2- (Ls ^3/240R2)曲线全长：L=R(a-2Bo)π/180°+2 Ls或者L= Raπ/180°+Ls圆曲线长Ly= R(a-2Bo)π/180°或Ly=L-2Ls在下划线处注意转换成弧度与度之间的转换切记外距E=(R+P)sec(a/2)-R或E=（R+P）/cos（a/2）-R切曲差=2T h- L缓和曲线角全长Ls所对的中心角（切线角）以角度表示缓和曲线角Bo = Ls/2R*180°/π（1弧度=1*180°/π=57.29577951°）（1度=1*π/ 180°=0.017453293弧度）圆曲线要素公式（只含圆曲线不包括其它）切线长T=Rtg（a/2 ）曲线长：L=Raπ/180°E=R（sec(a/2)-1）切曲差=2T- L L为圆曲线全长圆曲线上的圆心角＆= L/R×180°/π1同弧所对的弦切角等于同弧所对圆心角的一半圆曲线上的总偏角即为弦切角Δ=＆/2圆曲线上任意一点的偏角Δi=＆i/2圆曲线上的弦长C=2sin＆/2圆曲线上任意一点的弦长Ci=2sin＆i/2弧弦差δ=L-C= L3/24R2即弧度转化为度计算HY点坐标：计算ZH点坐标：根据交点坐标与上一交点坐标推算方位角，再根据切线长就能推算ZH点坐标计算HY点坐标：如上图所示为左转弯曲线，先求出ZH至JD之间方位角，再求出缓和曲线角Bo ；Bo也HY点的切线方位角，缓和曲线总偏角δ0=1/3Bo缓和曲线角全长Ls所对的中心角（切线角）以角度表示Bo = Ls/2R*180°/π缓和曲线上任意一点所对的中心角（切线角）以角度表示B = L2/2R Ls *180°/πL为到到ZH点距离缓和曲线总偏角δ0=1/3Bo Bo = Ls/2R*180°/π缓和曲线上任意一点的偏角δ=（ι/ Ls）^2δ0 ι为到ZH点距离，Ls为缓和曲线长，δ0为缓和曲线总偏角缓和曲线上的弦长c=ι-ι^5 (/90 R2Ls2)置缓点到缓圆点的方位角推算：用置缓点到交点方位角-缓和曲线总偏角δ0即是。

曲线坐标计算公式资料

曲线坐标计算公式曲线段坐标及边桩坐标计算1.直线起点—ZH点，求任意一点iX=X起+cosα方位角×L iY=Y起+sinα方位角×L i注意：起点与ZH点坐标已知。

方位角计算：△X=X ZH-X起△Y=Y ZH-Y起则：R象限角=arctan |ΔY／ΔX |ΔX ΔY 第几象限α方位角+ + ⅠR象限角－+ Ⅱ180º- R象限角－－Ⅲ180º+R象限角+ －Ⅳ360º-R象限角2.计算左右边桩：X边=X中+COS（α中桩方位角±90º）×L宽Y边=Y中+Sin（α中桩方位角±90º）×L宽注意：X中，Y中表示此断面中桩坐标。

L宽表示左右边宽。

如果准备算的边桩在线路左侧则公式中是减90º，右侧则加90º。

直线段与曲线段边桩坐标计算相同。

3.ZH—HY点点为坐标计算：圆心角：β=L²／2Rl。

×180º／π弦长：C=L-L5／90R²l02X=X ZH+COS(αZH±β／3)×C,Y= Y ZH+sin(αZH±β／3)×C α缓和任意点方位角=αZH±β注意：线路左旋转：αZH－β，线路右旋转：αZH＋β。

结果＜0则﹢360º，＞360º则－360º4.HY—YH的点为坐标计算：β=L／R×180º／∏, C=2RSinβ／2ΔX=Sinβ×R , ΔY=R(1-Cosβ)C=√(ΔX²+ΔY²)X=X HY+COS(αHY±β／2)×CY=Y HY+Sin(αHY±β／2)×C5.HZ-YH的点为坐标计算与ZH-HY同理：X=X HZ+COS(αHZ干β／3)×CY=Y HZ+Sin(αHZ干β／3)×C6.HY-HZ推理公式：X=X HY+COS(αHY±2β／3)×CY=Y HY+Sin(αHY±2β／3)×C。

道路坐标理论公式

平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义：U：JD的X坐标V：JD的Y坐标A：方位角（ZH～JD）T：曲线的切线长，D：JD偏角，左偏为-、右偏为+2. 计算公式：直缓（直圆）点的国家坐标：X′=U+Tcos(A+180°) Y′=V+Tsin(A+180°)缓直（圆直）点的国家坐标：X″=U+Tcos(A+D) Y″=V+Tsin(A+D)四、平曲线上任意点的坐标计算公式1. 字母所代表的意义：P：所求点的桩号B：所求边桩～中桩距离，左-、右+M：左偏-1，右偏+1C：JD桩号D：JD偏角Ls：缓和曲线长A：方位角（ZH～JD）U：JD的X坐标V：JD的Y坐标T：曲线的切线长，I=C-T：直缓桩号J=I+L：缓圆桩号：圆缓桩号K=H+L：缓直桩号2. 计算公式：1）当P<I时中桩坐标：Xm=U+(C-P)cos(A+180°)Ym=V+(C-P)sin(A+180°)边桩坐标：Xb=Xm+Bcos(A+90°)Yb=Ym+Bsin(A+90°)2）当I<P<J时中桩坐标：Xm=U+Tcos(A+180°)+GcosOYm=V+Tsin(A+180°)+GsinO边桩坐标：Xb=Xm+Bcos(A+MW+90°)Yb=Ym+Bsin(A+MW+90°)3）当J<P<H时中桩坐标：边桩坐标：Xb=Xm+Bcos(O+MW+90°)Yb=Ym+Bsin(O+MW+90°)4）当H<P<K时中桩坐标：Xm=U+Tcos(A+MD)+GcosOYm=V+Tsin(A+MD)+GsinO边桩坐标：Xb=Xm+Bcos(A+MD-MW+90°)Yb=Ym+Bsin(A+MD-MW+90°) 5）当P>K时中桩坐标：Xm=U+(T+P-K)cos(A+MD)Ym=V+(T+P-K)sin(A+MD)边桩坐标：Xb=Xm+Bcos(A+MD+90°)Yb=Ym+Bsin(A+MD+90°)。

圆曲线上任意点中、边桩坐标计算实例 -

曲线上任意一点中、边桩坐标计算实例一、平面图JD1JD2二、已知JD 1、X 1=50151，Y 1=52616；JD 2、X 2=50186，Y 2=52374；JD 3、X 3=50470，Y 3=52414；JD 2的半径R=95.78m,L 1=110, L 2=100,K JD2=K23+389.92，求圆曲线上K23+370的中桩坐标及左右各20米的边桩坐标。

步骤1、根据三个交点的坐标、求JD 2的转向角α。

○1、JD 1→JD 2的方位角：1-2α=tg 1-2α=2121--Y Y X X =52374-5261650186-50151=-24235=-6.9143= 278-13-46○2、JD 2→JD 3的方位角：2-3α=tg 2-3α=3232--Y Y X X =52414-5237450470-50186=40284= 8-01-01 ○3、JD 2的转向角α=（8-01-01.54）-（278-13-46.26）+360=89-47-15 步骤2、计算p 、m 、T 、 L 。

○1、1P =2124L R =21102495.78⨯=5.2642P =2224L R =21002495.78⨯=4.350○2、1m =31122240L L R -=32110110224095.78-⨯=54.395 ○3、1T =1m +(R +1P )2tg α-12sin p pα-=54.395+(95.78+5.264)×8947152tg---5.264 4.350sin894715---=154.151○4、L =(L 1+L 2)÷2+180n Rπ=（110+100）÷2+(894715) 3.1495.78180--⨯⨯=255.096步骤3、计算ZH 、HY 、YH 的里程。

○1、ZH= K JD2-T 1=K23+389.92-154.151=K23+235.769 ○2、HY=ZH+L 1=K23+235.769+110=K23+345.769 ○3、YH= ZH+L-L 2=K23+235.769+255.096-100=K23+390.865 步骤4、计算K23+370的中桩坐标及左右20米边桩坐标。

曲线(含直线)任意里程中边桩坐标正反算

曲线（含直线）任意里程中边桩坐标正反算（CASIO fx-5800）J-PQX(平曲线数据输入,自动切换到J-JSMS)“JD”?A:“JDX”?B:“JDY”?C:“FJ”?N:“ZJ：Z-，Y+”?O:"R"?R:“LS1”?D:“LS2”?K：DD÷(24R)-D^4÷(2688RRR)->Z[1]:D÷2-D^3÷(240RR)->Z[2]：(DD-KK)÷(24R)÷sin(Abs(O))->Z[37]：“T1=”:(R+Z[1])tan((AbsO÷2))+Z[2]-Z[37]->Z[3]▲“T2=”:（(R+KK÷(24R))-K^4÷(2688RRR)）tan(Abs(O÷2))+K÷2-KKK÷(240RR)+Z[37]->Z[4]▲"L=":Abs(O)πR÷180+(D+K)÷2->L▲tan-1((R+Z[1])÷(Z[3]-Z[2]))->J：“E=”:(R+Z[1])÷sin(J)-R->Z[34]▲A-Z[3]->Z[35]：X+E->Z[36]：“ZH=”:A-Z[3]->Z[35]▲“HY=”:Z[35]+D->Z[36]▲“QZ=”:Z[36]+(L-K-D)÷2->Z[31]▲Z[35]+L-K->Z[32]：X+L-> Z[31]:“YH=”:Z[35]+L-K->Z[31]▲“HZ=”:Z[35]+L->Z[32] ▲Prog“J-JSMS”J-JSMS(放样模式主程序)“1-ZS,2-FS,4-DMFY”Lb1 0：“MS=”?Z:If Z≤1:Then Goto 1Else if Z ≤ 4 :Then Goto 2Lb1 1："P"?P:“BZ”?V:“BJ”?W：Prog“JP”：“X=”:Z[15]->X▲“Y=”:Z[16]->Y ▲Goto 0Lb1 2：“X”?X:“Y”?Y：“BJ”?W: Prog“JF”“P=”P->P▲“BZ=”:V-2.42->V▲“G1=”:1.225.353+（P-O）*1.5/1000-> [58] (高程计算公式）▲“S=”?SProng“J”Goto 0JP(平曲线正算子程序)FixmLb1 1：N->J：B-Z[3]cosN->Z[21]：C-Z[3]sinN->Z[22]If P≤A-Z[3]+D:Then P-A+Z[3]->I：90II÷(RDπ)->H：O＜0=＞-H->H:H+W+N->HElse If P≤A-Z[3]+L-K:Then P-(A-Z[3]+D)->I： Goto 4Else Goto 2Lb1 2：B+Z[4]cos（J+O）->Z[21]：C+Z[4]sin（J+O）->Z[22]：J+O+180->J: A-Z[3]+L-P->I：90II÷(RDπ)->H：O＞0=＞-H->H:H+J+W+180->H： Goto 3Lb1 3： I-I^5÷(40RRKK)->M：III÷(6KR)-I^7÷(336RRRKKK)->T： Goto 5Lb1 4：(D+2I)×90÷(πR)->H：RsinH+Z[2]->M：R(1-cosH)+Z[1]->T：O＜0=＞-H->H:N+W+H->H： Goto 5Lb1 5：If P≤A-Z[3]+L-K:Then O＜0=＞-T->T:Goto 6Else 0>0=＞-T->TGoto 6Lb1 6：Z[21]+Mcos J-Tsin J+Vcos H->Z[15]：Z[22]+Msin J+T cosJ+Vsin H-> Z[16]JF(平曲线反算子程序)0->V:N-90->JA+（Y-C)cosJ-(X-B)sin J->PLb11:Prog"JP":H-180->Z[10]:(Y-Z[16])cos(Z[10])-(X-Z[15])sin(Z[10])->I:If Abs(I)＜1*-4:Then Goto 210Else P+I->P:Goto1Lb1 2:(Y-Z[16])/sinH->VJ(超欠挖算子程序)If S>G-1.601:Then “YY=”:∫(2.022-(G+1.108-S)2)+3.3-∫(B2)▲Else “YG=”:∫(13.912- B2)-(G+11.54-S▲If End一、程序简介1、本套程序共有2个主程序，5个子程序。

曲线要素及逐桩坐标计算

T R tan 2600.00* tan 282636.4 658.950(m)
2
2
L R 2600.000 282636.4 1290.722(m)
180
180
E Rsec 1 2600.000 sec 282636.4 1 82.203 (m)
JD
K75+962.838
-）T
658.950
ZY
K75+303.888
+)L
1290.722
YZ -)L/2
K76+594.610 1290.722/2
QZ +)D/2
K75+949.249 27.178/2 （校核）
JD
K75+962.838 （计算无误）
三、带有缓和曲线的平曲线计算
一、缓和曲线
2

2

D 2T L 2 658.9501290.722 27.178(m)
二、圆曲线计算
二、圆曲线主点计算
例已知某交点的里程为K75+962.838，测得转
角右 282636.4 ，拟定圆曲线半径R=2600.000m，求圆曲线测设元素及主点桩里程。
解：②计算主点桩里程
JD里程 QZ里程 D（校2正值）(校核)
注意：YZ=JD+T-D
二、圆曲线计算
二、圆曲线主点计算
例已知某交点的里程为K75+962.838，测得转
角右 282636.4 ，圆曲线半径R=2600.000m，求圆曲线测设元素及主点桩里程。
解：①计算圆曲线测设元素
0

公路中桩边桩坐标计算方法

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图9 ，设有平面坐标系xoy 和x'o'y' （左手系—— x 、x' 轴正向顺时针旋转90°为y 、y' 轴正向）；x 轴与x' 轴间的夹角为θ（x 轴正向顺时针旋转至x' 轴正向，θ范围：0°— 360°）。

设o' 点在xoy 坐标系中的坐标为（xo',yo' ），则任一点P 在xoy 坐标系中的坐标（x,y ）与其在x'o'y' 坐标系中的坐标（x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点（JD ）为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、），在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交，处理麻烦）等缺点，已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或GPS 测量方法建立线路统一坐标系，根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标，是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”，所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ZH 或HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。
