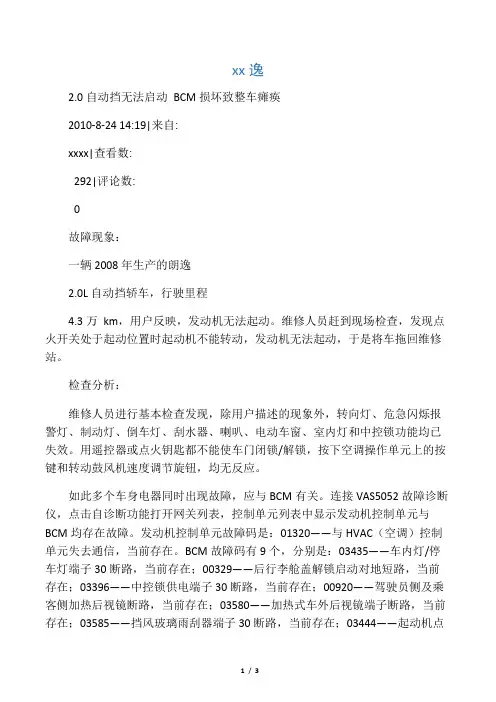

上海大众朗逸轿车车身控制单元电路分析及故障排除00
xx逸2.0自动挡无法启动BCM损坏致整车瘫痪2010-8-24 14:19|来自:xxxx|查看数:292|评论数:故障现象：一辆2008年生产的朗逸2.0L自动挡轿车，行驶里程4.3万km，用户反映，发动机无法起动。
维修人员赶到现场检查，发现点火开关处于起动位置时起动机不能转动，发动机无法起动，于是将车拖回维修站。
检查分析：维修人员进行基本检查发现，除用户描述的现象外，转向灯、危急闪烁报警灯、制动灯、倒车灯、刮水器、喇叭、电动车窗、室内灯和中控锁功能均已失效。
用遥控器或点火钥匙都不能使车门闭锁/解锁，按下空调操作单元上的按键和转动鼓风机速度调节旋钮，均无反应。
如此多个车身电器同时出现故障，应与BCM有关。
连接VAS5052故障诊断仪，点击自诊断功能打开网关列表，控制单元列表中显示发动机控制单元与BCM均存在故障。
发动机控制单元故障码是：01320——与HVAC（空调）控制单元失去通信，当前存在。
BCM故障码有9个，分别是：03435——车内灯/停车灯端子30断路，当前存在；00329——后行李舱盖解锁启动对地短路，当前存在；03396——中控锁供电端子30断路，当前存在；00920——驾驶员侧及乘客侧加热后视镜断路，当前存在；03580——加热式车外后视镜端子断路，当前存在；03585——挡风玻璃雨刮器端子30断路，当前存在；03444——起动机点火开关不可靠信号，偶发；03591——喇叭启动断路，当前存在；03592——喇叭端子30断路，当前存在。
点击环境条件按钮查看控制单元，识别到每个故障记忆时的里程，这些故障码为同时发生。
将故障码复制到U盘保存，删除故障记忆。
检测仪屏幕左上方出现文本提示如下：功能取消不满足要求。
点击输出诊断测试模式（DTM）功能选项，对转向灯、刮水、喇叭进行功能测试，屏幕左上方再次出现功能取消不满足要求的文本提示。
点击测量值功能，查阅001组的测量值为关（点火开关D/86s端子信号）、关（D/50端子信号）、开（D/75端子信号）、关（D/15端子信号）。
15年途锐停3天遥控失效维修案例
15年途锐停3天遥控失效维修案例检修对象：15年途锐
故障表现：此车使用的时间并不长，最近车主发现此车很多遥控功能都用不了，中控、遥控功能失效。
BCM是汽车中一个十分重要的电子模块，随着最近几年科技的飞速发展，越来越多的新功能都被集成在BCM上，其大部分功能虽不涉及汽车本身的性能，但如果此模块功能失效将会导致汽车几乎所有遥控功能失效。
BCM的工作大致可以分为两个部分，一个是控制部分，其输入部分、网络部分都属于控制部分;另一部分则属于电源部分，这一部分主要是提供信号并驱动机械。
故障检修：维修人员接车之后确认了此车的故障现象，确实发现此车遥控器的很多功能都不能用了，而且在用遥控器开启或关闭门锁的时候，能听见车身控制模块(BCM)中传出类似继电器工作的异响，所以维修人员判断故障可能是左前门中控锁故障造成的，于是便更换了故障车辆的左前门中控锁，然而故障现象依然存在。
此时维修人员认为故障可能是在BCM的相关线路上，于是找到此车的线路，并找到此车的连接此车的BCM系统的相关线路进行检查，但不管是线路本身还是连接的针脚都不存在任何异常，随后维修人员又顺便检查了此车的BCM模块本身，同样没有发现异常，看来故障不在BCM位置处。
经过短暂的思考，维修人员决定检查此车BCM模块的供电状态，之后发现BCM模块的一个熔丝被烧断，于是维修人员更换了一个保险丝，随后中控锁部分功能恢复了正常，但是在几次开门、关门后，故障又一次出现，于是维修人员拆解车门，检查内部线路，最后发现此车的左前门线束磨损十分严重，已经露出了金属部分，看来故障正是此处偶发性短路所造成的。
故障排除：更换对应位置处的熔丝并将左前门线束重新密封好，故障排除。
《全新帕萨特轿车更换BCM后的操作程序》2012-9-30
全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-0技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序： 目 录对新BCM控制单元进行编码 对新BCM控制单元进行编码 关闭生产模式 匹配遥控钥匙PagePage-1技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：对BCM编码PagePage-2技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-3技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-4技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-5技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-6技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：PagePage-7技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：注意： 更换的新BCM控制单元的编码不正确，需要对 更换的新BCM控制单元的编码不正确，需要对 其长编码的相关字节重新进行编码！PagePage-8技术总监：王谷泉全新帕萨特轿车更换BCM后操作程序： 全新帕萨特轿车更换BCM后操作程序：注意： 更换的新BCM控制单元的编码不正确，需要对 更换的新BCM控制单元的编码不正确，需要对 其长编码的相关字节重新进行编码！PagePage-9技术总监：王谷泉注意：在全部字节的长编修之在全部字节的长编码修正之后，点击右向三角翻页键时，会弹出一个对话框询问是会弹出个对话框，询问是否确认已经修改的长编码？请选择确认，然后退出编码操作并次点击进编操作，并再次点击进入编码选项，复查是否已将正确的编码编入了各个字节关闭生产模式说明：在更换新的BCM控制器之后，如果没有关闭生产模式，控制器之后如果没有关闭生产模式那么在匹配遥控钥匙时，就会出现按压闭锁键后，不能锁闭车门，而按压开锁键后，可以开启车门锁的故障现象！匹配遥控钥匙1说明说明：匹配遥控钥匙操作程序结束之后，在10秒之内，按下遥控钥匙上的开锁/闭锁按键一次，以便使已经被激活的BCM控制单元接收并存储遥控钥匙发射器的频率。

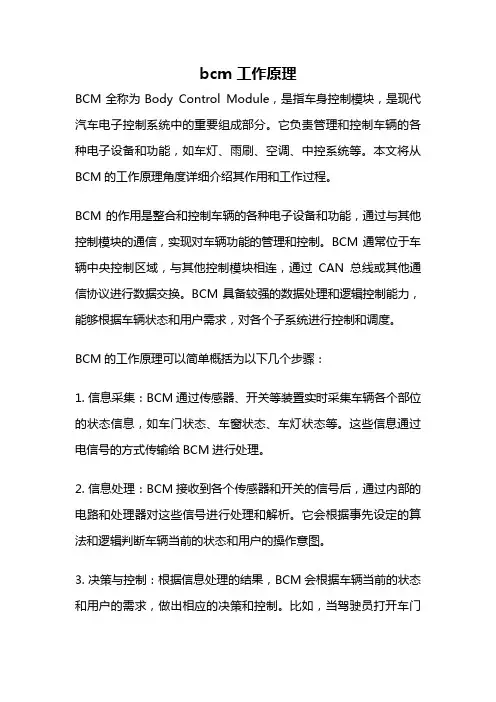

bcm 工作原理
bcm 工作原理BCM全称为Body Control Module，是指车身控制模块，是现代汽车电子控制系统中的重要组成部分。
它负责管理和控制车辆的各种电子设备和功能，如车灯、雨刷、空调、中控系统等。
本文将从BCM的工作原理角度详细介绍其作用和工作过程。
BCM的作用是整合和控制车辆的各种电子设备和功能，通过与其他控制模块的通信，实现对车辆功能的管理和控制。
BCM通常位于车辆中央控制区域，与其他控制模块相连，通过CAN总线或其他通信协议进行数据交换。
BCM具备较强的数据处理和逻辑控制能力，能够根据车辆状态和用户需求，对各个子系统进行控制和调度。
BCM的工作原理可以简单概括为以下几个步骤：1. 信息采集：BCM通过传感器、开关等装置实时采集车辆各个部位的状态信息，如车门状态、车窗状态、车灯状态等。
这些信息通过电信号的方式传输给BCM进行处理。
2. 信息处理：BCM接收到各个传感器和开关的信号后，通过内部的电路和处理器对这些信号进行处理和解析。
它会根据事先设定的算法和逻辑判断车辆当前的状态和用户的操作意图。
3. 决策与控制：根据信息处理的结果，BCM会根据车辆当前的状态和用户的需求，做出相应的决策和控制。
比如，当驾驶员打开车门时，BCM会判断是否需要点亮车内灯光；当驾驶员开启雨刷时，BCM会根据雨量大小自动调节雨刷的频率等。
4. 数据交互：BCM不仅与车辆内部的各个子系统进行数据交互，还可以与外部设备进行通信，如与车载导航系统、手机APP等进行数据交换。
这样，用户可以通过手机远程控制车辆的一些功能，如远程开启空调、远程锁车等。
5. 故障诊断：BCM还具备故障检测和诊断的功能。
当某个子系统发生故障时，BCM可以通过自身的故障诊断系统检测和定位故障，并通过警告灯或者车载显示屏等方式向驾驶员提供相应的故障信息，以便及时处理。
BCM作为车身控制模块在车辆的电子控制系统中起到了重要的作用。
通过采集、处理和控制车辆各部分的信息，实现了车辆功能的整合和智能化管理。
一汽大众各电子控制单元功能操作
3.K灯单/双色:44-10-02
4.开/关到ABS通讯:44-10-03 5.方向盘轻重调节（选装） 44-10-01-0/5 0最轻 5最重
TQP-2008 天津捷拓 刘喜坡
20
一汽大众各电子控制单元功能操作
15安全气囊 1控制单元编码:15-07-12874(1C0 909 601)/ 12875(1C0 909 601 2K )/ 12338（3C0 959 55迈）/ 13367（1K0 909 605 T速） 打开和关闭副气囊：15-10-01-00001 (关闭） 15-10-01-00000（打开） （宝来、高尔夫 ） 2.编码取决于电脑内部的索引码！
TQP-2008 天津捷拓 刘喜坡
13
一汽大众各电子控制单元功能操作
03 制动系统 6.迈腾G257 G200基本设定：03-16-40168-04-061/062 7.迈腾有03201故障码时：03-16-50403 10-21-4（2.0）/7（1.8T） 8.迈腾纵向加速度传感器G251未进行基本设定：03-16-40168 04—61/66
53驻车制动
1编码：53-07-57（3C0 907 801 J迈） 不带AUTOHOLD 是 56
TQP-2008 天津捷拓 刘喜坡
19
一汽大众各电子控制单元功能操作
44电子转向 1.G85基本设定:44-10-00 以 20 km/h 的车速在平路上直线行驶,左右转动方向盘至极限位置 停车之前，将方向盘回正,确定方向盘不再调整 2.匹配选择助力曲线:44-10-01
9.迈腾有03288故障码时：03-04-07/06/10
10.迈腾有03182 10 3故障码时：53-10-0（将1变为0）此为离合器开关故障 11.纵向加速度传感器零点调整（四轮驱动）03-04-069
bcm工作原理
bcm工作原理
BCM即车身控制模块(Body Control Module)，是一种车辆电子控制单元，通常安装在车辆的车身部位。
它的主要功能是集成和控制车辆上的各种电子设备和系统，包括车门、车窗、车灯、雨刮器、座椅控制、空调控制等。
这些设备和系统通过BCM
进行统一的控制操作，实现自动化和便捷化的车辆控制。
BCM的工作原理主要有以下几个步骤：
1. 数据采集：BCM通过与各个传感器和开关连接，不断地采
集车辆各个部位的状态信息，比如车门、窗户的开闭状态，车灯的亮灭状态，座椅位置调整等。
2. 信号处理：BCM对采集到的数据进行处理和判定，比如根
据车门开关状态决定是否锁定车门，根据环境亮度判断是否需要自动启动车灯等。
3. 控制输出：根据信号处理的结果，BCM向各个被控制设备
发送相应的指令，控制其工作状态。
例如，当车主按下车门开锁按钮时，BCM将向车门上的电动锁发出解锁指令，使车门
解锁。
4. 故障诊断和报警：BCM还可以监测设备和系统的工作状态，一旦发现异常情况，如电路短路、传感器失效等，它将发出故障警报并记录相关故障码，便于维修人员进行故障诊断和修复。
总之，BCM作为车辆电子控制系统的核心之一，通过数据采
集、信号处理和控制输出来实现对车辆各个部位电子设备的集成控制，提高了驾驶和乘坐的便利性、舒适性和安全性。
大众p060c00控制单元主处理器内部故障,功能失效
大众p060c00控制单元主处理器内部故障,功能失效大众P060C00控制单元主处理器内部故障，功能失效车辆的控制单元主处理器是整个汽车电控系统的核心部件，它负责管理和控制各种传感器和执行器的操作。
然而，偶尔会出现一些故障导致控制单元主处理器内部的功能失效。
本文将探讨大众P060C00控制单元主处理器内部故障以及相关的功能失效问题。
1. 故障描述大众汽车在某些车型的控制单元主处理器上报告了P060C00故障码，该故障码表示主处理器内部出现了故障。
这种故障可能导致控制单元无法正常工作，造成车辆的功能失效。
2. 功能失效当控制单元主处理器发生内部故障时，车辆可能出现以下功能失效：2.1 动力系统失效控制单元主处理器失效可能导致发动机无法正常运行或运行不稳定。
车辆可能会出现加速困难、动力不足、怠速不稳等问题。
同时，由于控制单元无法准确控制燃油喷射和点火系统，可能导致燃油消耗过大或进一步损坏其他动力系统组件。
2.2 制动系统失效控制单元主处理器的故障也可能影响制动系统的正常运行。
制动控制单元依赖于主处理器发送的指令来调节制动力分配以及防抱死系统的工作。
一旦控制单元主处理器失效，制动系统可能无法正常工作，导致制动力分配不均匀、制动踏板感觉不灵敏等问题，严重情况下可能导致制动失效。
2.3 转向系统失效控制单元故障还可能影响到车辆的转向系统。
主处理器通过发送指令来控制转向助力系统以及电子稳定控制系统。
如果控制单元主处理器失效，转向系统可能变得异常沉重，操作困难，严重情况下可能导致转向失灵。
3. 检修与维修如果车辆遭遇大众P060C00控制单元主处理器内部故障，建议进行以下检修与维修：3.1 检查电源供应故障可能是由于电源供应问题导致的，因此需要检查电池电压和充电系统的工作状态。
确保电池电压稳定，充电系统工作正常，排除电源问题。
3.2 检查连接和线束控制单元主处理器的故障有时与连接问题有关，可以检查连接器和线束是否完好无损，确保信号的稳定传输。
基于BCM控制的汽车灯光系统原理分析与故障诊断
收稿日期：作者简介：2020-06-23魏秋兰（1981-）硕士，副教授，研究方向：汽车电子控制技术、CAN 总线、嵌入式系统等。
基于BCM 控制的汽车灯光系统原理分析与故障诊断（陕西交通职业技术学院汽车工程学院，西安 710018）摘 要：汽车灯光系统关系行车安全，传统灯光控制逐渐淘汰，BCM 控制的灯光系统具有成本低、功能多、可靠性高等优点被广泛应用，针对基于BCM 控制的汽车灯光系统故障诊断相对复杂的问题，对BCM 的控制功能和灯光控制原理进行了分析，对新型灯光系统的故障诊断思路和方法进行了归纳；通过故障诊断仪VAS6150和示波器VAS6356结合检测了大众迈腾B8L 车型前照灯异常点亮和该亮不亮的故障，以此说明BCM 控制的灯光开关线路和灯线路故障测量方法和思路，对快速诊断灯光系统故障具有重要意义。
关键词：BCM ；汽车；灯光；故障诊断中图分类号：U472 文献标识码：A 文章编号：1001-5922(2021)06-0174-04Principle Analysis and Fault Diagnosis of Automobile LightingSystem Based on BCM ControlWei Qiulan(School of Automotive Engineering, Shaanxi College of Communication Technology, Xi an 710018, China )Abstract ：Automobile lighting system is related to driving safety, and traditional lighting control is gradu-ally eliminated. BCM controlled lighting system has the advantages of low cost, multiple functions and high reliability, which are widely used. In view of relatively complicated problem of fault diagnosis of automobile lighting system based on BCM control, the control function and principle of lighting control of BCM are ana-lyzed, and the fault diagnosis ideas and methods of the new lighting system are summarized; through the fault diagnosis instrument VAS6150 and the oscilloscope VAS6356 were used to detect the abnormal lighting of the headlights of the Volkswagen Magotan B8L model and the faults that should not be on, so as to explain the light switch circuit and the light circuit fault measurement method and thinking of the BCM control, which is of great significance to the rapid diagnosis of the lighting system. Key words ：BCM; automotive; lighting; fault diagnosis魏秋兰0 引言随着科技发展，人们对汽车操控性、舒适性以及安全性要求的越来越高。
大众网关控制器和BCM车身控制模块针脚定义资料
网上各种改装、加装原厂方向盘多功能按键、定速巡航、中文仪表、仪表彩屏、R CD510、倒车雷达、原厂RG B后视、原厂疝气大灯等各种原厂功能和各种品牌车机等都是围绕下面这两个东西动工的，附上整理版资料，大家认真看到尾必有收获，并非什么高深技术啦。
大家记住两根线：CAN-BUS（舒适系统总线或者信息娱乐系统总线）1.如果原车有网关控制器，先从网关控制器下手：”信息娱系统总线“。
（方向盘按键、巡航、仪表等不是从这里接，只限于车机接线）2.所有车都有的车身控制器 BCM控制模块：“舒适/便捷总线系统”。
（基本原厂功能和车机都可以这里接）各个平台安装车机支持显示原车信息的详细接线解析（个人理论整理，有错漏欢迎指正修改）：【PQ35】最新A级车（紧凑型车）平台，（有带CA N和不带C AN，带网关控制盒，BCM车身控制模块三插头52个针脚每个）：途安、途观、高尔夫、甲壳虫、尚酷、斯柯达明锐、速腾（后悬挂减配为非独立）、奥迪A3、奥迪TT带CAN总线：这类直接安装车机直接显示原车信息，如果带雷达还显示OPS；不带CA N总线：这类改线即可，带网关控制盒，接在10和20针脚上；【PQ34】老的A级车（紧凑型车）平台，（有带C AN和不带CAN，个别带LIN总线，不带网关控制盒，BCM车身控制模块三插头52个针脚每个）：桑塔纳志俊（算入B级车）、朗逸、朗行、朗境、新宝来带CAN总线：这类直接安装车机直接显示原车信息，如果带雷达还显示OPS；不带CA N总线，带LIN总线：这类改线即可，需要把LIN总线剪掉，接在BCM盒上的棕色插头 15和16针脚上；【P Q25】最新A0级车（小型车）平台，（有带CAN和不带CAN，不带网关控制盒，B CM车身控制模块双插头73个针脚每个）：Polo、斯柯达晶锐、奥迪A1、新速腾1.6（电气平台是P Q25的）、新桑塔纳、斯柯达昕锐、新捷达（这三个是PQ25加长版，算入A级车）带CAN总线：这类直接安装车机直接显示原车信息，如果带雷达需要显示OP S，需要把原来CD上的CAN线挑掉，接在BCM模块上的白色插头 18和19针脚上；不带CAN总线：这类改线即可，接在BCM模块上的白色插头 18和19针脚上或者20和21针脚上；【MQB】16款途安、高尔夫7、新速派、 2015款新明锐、凌渡（全平台带CAN，带网关控制盒，BCM车身控制模块三插头，两个73针脚，一个46个针脚）全平台带C AN总线：这类直接安装车机直接显示原车信息，如果带雷达还显示OPS；资料下载地址：大众网关控制器和BCM车身控制模块针脚定义（非常有用的资料）：。
大众汽车控制模块编号
大众汽车控制模块继电器编号1# 进气预热继电器4# 安全带报警系统控制单元007# 组合继电器10# 怠速及超速切断控制单元811 919 096(零件号) 13# 空调继电器15# 雾灯继电器17.18# 卸荷继电器19# 刮水继电器21# 闪光器22# 挂车遇险报警器24# 车窗玻璃升降继电器29# 安全带报警系统控制单元30# 电控单元继电器31# 散热器风扇继电器32# 电控单元继电器33# 前灯清洗系统继电器38# 冷却水泵继电器.乘客室通风系统41# 触媒警示继电器42# 冷却液不足指示继电器42A# 冷却液不足指示继电器44# 催化反映器报警控制单元47# 自动预热过程控制继电器51# 喇叭继电器53# 喇叭继电器60# 预热塞继电器61# 超速切断控制单元继电器67# 油泵继电器72# 后窗刮水器和洗涤器继电器78# ABS液压泵继电器79# ABS继电器80# 进气预热继电器80# 汽油泵继电器(大众面包车)82# 怠速控制提升控制单元83# 电动坐椅自由轮锁止机构继电器85# ABS液压泵继电器.ABS电磁阀继电器87# ABS锁定控制继电器91# 燃油泵启动控制单元94# 暖风.A/C继电器99# 可调整时间间歇/喷水继电器100# 二次空气泵继电器102.104# 预热塞继电器111# 二次空气辅助泵控制继电器114# 暖风.蒸发器继电器125.155# 怠速提升继电器126# 启动锁止继电器137# 预热塞系统和EGR.CAT柴油发动机的控制器140# 空调继电器(大众面包车)147# 压缩机切断继电器150# 启动锁止.倒车灯继电器151# 后雾灯继电器.挂车牵引继电器167# 燃油泵继电器175# 启动锁止.倒车灯继电器186# 启动机锁止继电器(防盗报警系统,PASSAT) 208# 油泵继电器212# 燃油泵继电器(4缸红旗)213# 卸荷继电器214# 风扇继电器215# 燃油泵继电器(5缸奥迪)216# 启动预热继电器262# 怠速控制单元263# 油泵继电器271# 刮水继电器(5缸奥迪)272# 散热器风扇控制继电器(5缸奥迪)285# 电动车窗升降控制单元296# 空调继电器309# 油压报警器316# 舒适控制单元317# 刮水/洗涤器间歇继电器363# 电动玻璃升降控制单元370# 散热器风扇继电器.二次空气继电器377# 刮水间歇继电器398# 空调切断继电器404# 燃料预供应继电器411# 中控锁继电器412# 点火线圈供电428# 发动机控制单元供电(宝来1.8T)431# 中央门锁控制器449# 踏步灯继电器453# 刮水间歇继电器(奥迪100)J1 ——闪光继电器21＃J2 ——危险闪光继电器J4 ——喇叭继电器J5 ——雾灯继电器J6 ——稳压器（仪表内部JEEDA）J8 ——停车加热继电器J9——可加热后玻璃继电器J17 ——燃油泵继电器J26 ——散热器风扇继电器J29 ——截止二极管（车门控制系统，典型应用在GOLF/BORA上）J31 ——清洗/雨刮-间歇继电器（JEEDA）J32 ——空调继电器13＃J39——大灯清洗装置继电器J44 ——电磁离合器继电器J48 ——后风窗除霜器继电器J49 ——电动燃油泵继电器2J52——火化塞继电器J53——起动机继电器J59 ——X触点卸荷继电器（JEEDA）J69 ——启动机继电器J81 ——进气歧管预热继电器（化油器车型装备）J99 ——可加热后视镜继电器J104——ABS控制单元（包括带EDS的）J105——ABS回油泵继电器J106——ABS电磁阀继电器J114——机油压力控制单元J119——多功能指示器（仪表内部组件）J123——灯泡控制器J126——新鲜空气鼓风机控制单元J130——超速切断控制器单元（仅仅用于USA规格捷达1.8L车型）J131——司机座椅加热控制单元J132——副司机座椅加热控制单元J135——散热器风扇第三级继电器J136——带记忆功能的座椅调节控制单元J138——散热器风扇启动控制单元J139——车窗升降和滑动天窗控制单元J140——延时关闭/内部照明控制单元J152——报警蜂鸣器J153——电磁离合器控制单元J162——加热控制单元（主要用于停车加热控制）J166——仪表照明放大器J189——自检系统控制单元J192——多点喷射控制单元（捷达王5V）J197——自动水平调节控制单元J201——保护二极管（空调系统压缩机保护）J207——启动锁止继电器（AUDI A6）(POLO 126#）J208——氧传感器加热控制单元J213——GRA控制单元J215——左侧可加热后座椅控制单元J216——右侧可加热后座椅控制单元J218——仪表板控制单元J219——倒车灯继电器J220——多点喷射发动机控制单元J226——启动锁止及倒车灯继电器（AT车）J234——安全气囊控制单元J236——SERVOTRONIC控制单元J243——油压和冷却液报警及转速表控制单元（仪表JEEDA）J245——滑动车顶控制单元（主要用在GOLF/BORA上）J248——柴油直接喷射引擎控制单元J255——自动空调控制单元J262——后风窗电动卷帘控制单元J267——后视镜记忆功能控制单元J268——动力转向位置传感器J269——动力转向压力传感器J271——多点喷射供电继电器（编号428，主要用在GOLF/BORA上）J276——控制单元: 遥控/中央门锁J278——氧传感器加热器继电器J285——带显示器的控制单元，在仪表内（泛指仪表）J293——冷却风扇控制单元J299——二次空气喷射泵继电器（控制号100，主要用在GOLF/BORA上）J301——防盗控制单元（第二代防盗系统）/空调控制单元J317——供电—接线30的继电器J329——总线端K1.15供电继电器J338——节气门控制单元J345——拖车识别装置控制单元J347——超声波传感器控制单元J351——后视镜收缩功能控制单元J361——SIMOS控制单元（主要用在GOLF/BORA上）J362——防盗器控制单元（第三代防盗，仪表内部组件）J364——辅助加热装置控制单元J367——蓄电池监控控制单元J379——中央门锁以及防盗报警控制单元（主要用在GOLF/BORA上）J386——车门控制单元，司机一侧J387——车门控制单元，副司机侧J388——车门控制单元，左后车门J389——车门控制单元，右后车门J393——舒适系统中央控制单元（包含了车内监控功能主要用在GOLF/BORA/A4上）J400——刮水器马达控制单元J401——带CD光盘驱动器的导航控制系统的控制单元J403——水平高度调节系统压缩机继电器J412——车载电话控制单元J413——信号喇叭继电器J428——车距控制单元J431——大灯光线水平调整控制单元J445——燃油冷却泵继电器(TDI）J446——超声波倒车报警系统控制单元J448——4AV/4LV/4MV控制单元J453——多功能方向盘控制单元J489——无线电时钟接收器J492——四轮驱动控制单元（主要用在GOLF/BORA和早期A4上）J495——二次空气泵继电器（V8/TDI）J496——冷却泵辅助继电器J500——转向助力控制单元（电动助力转向系统POLO)J502——轮胎压力监控单元J503——带显示器的控制单元（用于收音机或者导航系统）J505——可加热风档玻璃控制单元J507——收音机R和语音输入控制单元J509——动力转向电机继电器J518——访问和启动授权控制单元J519——车载电源（电网）管理控制单元J521——副驾驶员侧带记忆功能的座椅调整装置的控制单元J522——带记忆的后部座椅调节控制单元J523——前部信息显示和操作单元的控制模块J525——数字式声音套件控制单元J526——电话/电子通讯系统控制单元J527——转向柱电子装置控制单元J528——天窗电子系统控制单元J533——数据总线诊断接口，在组合仪表内（支持自诊断的仪表系统）J536——增压空气冷却泵继电器（V8 TDI）J537——4MV的控制单元(喷射装置）J540——电动驻车制动器和手制动器控制单元J542——制动助力控制单元J545——二次空气喷射泵继电器（VR12）J546——行李箱盖开启控制单元J555——风扇控制器J559——交通信息控制单元J569——制动助力继电器J605——尾门控制单元J623——发动机控制单元J643——燃油预供应继电器(404#)J644——电源管理系统控制单元J648——左后信息显示和操作控制单元J649——右后信息显示和操作控制单元J655——蓄电池断开继电器J680——供电继电器1—总线端K1.75J681——供电继电器2—总线端K1.15J685——前部信息显示和操作单元的显示单元J690——左尾灯控制单元J691——右尾灯控制单元J692——尾门尾灯控制单元J693——尾门右侧尾灯控制单元J695——起动机继电器2J711——清洗液加热装置继电器J800——踏步灯继电器（POLO 449＃)J801——左门踏步灯继电器（POLO 449＃)J802——右门踏步灯继电器（POLO 449＃)E87 ——空调控制和显示单01:发动机电子控制系统41:柴油泵电子控制系统02:自速箱镜55:车大灯范围控制系统17:仪表09:电器附件93:OBD-Ⅱ00:读取故障代码-所有系统，或用地址代码选择车辆系统.加热器87:LT气袋/安全带张紧器89:LT防撞板内饰操作通读取数据流; 09:读取单个的测量值; 10:匹配; 11:注册程序.元Welcome To Download !!!欢迎您的下载，资料仅供参考！。
bcm常见故障排除方法
bcm常见故障排除方法
以下是一些常见的BCM（车身控制模块）故障排除方法：
1. 检查电池电压：低电压可能导致BCM故障。
使用电压表检查电池电压，如果低于12伏，应充电或更换电池。
2. 检查保险丝：检查与BCM相关的保险丝是否烧断或松动。
如果有问题，更换保险丝并确保它们连接牢固。
3. 重新设置BCM：有时，重置BCM可以解决一些故障。
找到车辆的BCM，通常位于驾驶员侧脚踏板附近。
断开电池电源，等待几分钟后重新连接电池。
这将清除BCM的存储，并有可能修复故障。
4. 检查连接器：检查BCM连接器是否松动或腐蚀。
如果有问题，清洁连接器并确保它们连接牢固。
5. 检查地线：确保BCM的地线连接良好。
如果地线松动或腐蚀，清洁并重新连接。
6. 使用故障码读取器：使用OBD故障码读取器检查BCM是否存储了任何故障码。
根据故障码的提示，可以确定具体的故障原因，并采取相应的修复措施。
如果以上方法无法解决BCM故障，建议咨询专业的汽车维修技师或前往汽车维修店进行进一步的故障排除和修复。
途观（Tiguan）_J519_车载网络控制控制单元针脚定义
途观（Tiguan）_J519_车载⽹络控制控制单元针脚定义途观（Tiguan）_J519_车载⽹络控制单元针脚定义【底盘号】： LSVUD65N792720083 【编码】：长【地址词】：09 - BCM控制器J519【软件零件号】：1K0 937 087D 【软件版本号】：103 【硬件版本号】：0537【测量者】：唐尚⽂王杰喻强【说明】：以下内容仅供学习参考讨论之⽤，不作为上海⼤众官⽅数据电路图编号信号对象针脚号颜⾊针脚定义针脚性质信号电压范围典型值波形 1/3 SB26（30A）常⽕ T52a/1 红/蓝 J519供电输⼊(正级) 常⽕12V 12V1/19 右侧尾灯灯泡 T52a/3 灰/黄J519控制输出正极输出（正极）占空⽐ LED灯 8V 波形_1 1/18 左侧尾灯灯泡 T52a/4 ⽩/⿊ J519控制输出正极输出（正极）占空⽐ LED灯 8V1/7 左侧远光灯 T52a/5 ⽩/⿊ J519控制输出正极输出（正极）1/11 右后转向灯 T52a/9 ⿊/绿 J519控制输出正极输出（正极） 0/12V 0/12V跃变1/7 左前转向灯 T52a/10 ⿊/⽩ J519控制输出正极输出（正极） 0/12V 0/12V跃变1/7 左侧近光灯 T52a/11 黄/⿊ J519控制输出正极输出（正极） 12v1/24 后⾏李箱开关 T52a/12 棕/⿊ J519信号输⼊开关信号关后盖—断开开后盖—17.15M欧2/17 后⾏李箱盖把⼿开锁按钮 T52a/13 紫 J519信号搭铁开关信号输⼊开关信号1/17 倒车灯开关 T52a/16 蓝/⿊ J519控制输出负极输出（负极）负极⼯作时0V 不⼯作12V1/9 后雾灯 T52a/17 灰/⽩ J519信号输⼊打开12V 12V1/9 车灯开关关闭档/应急模式 T52a/18 红/黄 J519信号输⼊ 0位12V 12V1/9 车灯开关⼩灯档 T52a/19 灰/黄 J519信号输⼊打开12V 12V1/9 车灯开关auto档 T52a/20 紫 J519信号输⼊打开12V 12V1/9 前雾灯 T52a/21 ⽩/蓝 J519信号输⼊打开12V 12V 波形_2 1/9 车灯开关⼤灯档 T52a/22 ⽩/红 J519信号输⼊打开12V 12V1/16 搭铁线 T52a/23 棕搭铁线搭铁线负极⼯作时0V 不⼯作12V1/4 保险丝SB3（5A） T52a/24 红/紫 J519供电输⼊常⽕12V 12V1/7 左前雾灯 T52a/25 ⽩/黄 J519控制输出正极输出（正极）占空⽐ 12.3V1/11 右侧刹车灯2 T52a/26 ⿊/紫 J519控制输出正极输出（正极） 12V 12V 波形_3 1/10 左侧后尾灯2 T52a/27 ⿊/黄 J519控制输出正极输出（正极）占空⽐ 3.4V1/11 左侧倒车灯 T52a/28 ⿊/蓝 J519控制输出正极输出（正极）2/17 后⾏李箱开关 T52a/29 棕/蓝 J519信号输⼊关后盖—断开开后盖—0.54M欧2/17 BCM供电线 T52a/42 棕 J519负极输⼊（负极）负极⼯作时0V 不⼯作12V1/19 ⾬刷喷⽔电机 T52a/43 绿/⽩ J519控制输出负极输出（负极）1/8 右侧停车灯 T52a/44 灰/红 J519控制输出正极输出（正极）打开12V 12V1/18 ⾼位刹车灯灯泡 T52a/45 红/⿊ J519控制输出正极输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52a/46 紫/灰 J519控制输出正极输出（正极） 12V 12V1/25 点烟器 58d T52a/51 灰 J519信号输⼊2/2 供电线 T52b/1 红/绿 J519控制输⼊正极输⼊（正极）常⽕12V 12V1/19 ⾬刷喷⽔电机 T52b/2 绿/红 J519控制输出正极输出（正极） 12V 12V2/17 油箱盖板联锁电机 T52b/5 棕 J519控制输出负极输出（负极）负极2/17 后⾏李箱盖中央门锁马达 T52b/11 红/紫 J519控制输出正极输出（正极）脉冲信号,见波形 0V变12V 波形_4 1/4 J329(15号供电继电器) T52b/12 黄/绿 J519控制输出正极输出（正极） 0/12V 关钥匙0V；开12V1/12 开关和仪表照明调节器 T52b/15 灰/⽩ J519控制输出正极输出（正极）常⽕11V 11V17/4 前座椅控制单元 T52b/21 ⽩ J519反馈信号输⼊打开钥匙—0v 启动—电瓶电压1/21 后窗加热继电器 T52b/22 黄/灰 J519控制输出负极输出（负极）负极⼯作时0V 不⼯作12V1/20 双闪开关照明及指⽰灯 T52b/24 蓝/⿊ J519控制输出正极输出（正极）平时0V；⼯作时0/12V跳⼯作时0/12V跳1/4 J680(75号供电继电器) T52b/28 黄/⿊ J519控制输出正极输出（正极） 0－12V关钥匙0V；开12V。
上海大众汽车-BCM车载电器管理控制单元课件
BCM的管理功能
1. 带安全功能的中央门锁系统 2. 照明灯光的控制 3. 开启行李箱盖锁 4. 中央门锁和警报器遥控装置 5. 车内监控的警报器(选装) 6. 监控行李箱和反光镜上的车灯电源 7. 信号灯控制 8. 车灯的开关控制 9. 后窗加热继电器的控制 10. 负载管理- 电源管理 11. 天窗控制
上海大众汽车-BCM车载电器管理控制单元
雨刮器控制系统
雨量／光线传感器
目前未装
上海大众汽车-BCM车载电器管理控制单元
BC M
发动机舱盖控制
车辆停止时，打开发动机仓盖后，雨 刷被禁止工作。
当舱盖被打开，车速在2-16Km/h时，雨刷 功能同样被禁止，但再次拨动雨刷开关 ，雨刷功能将被激活。
当车速大于16Km/h，尽管舱盖被打开， 雨刷功能会保持工作状态不受影响。直至 车速低于2Km/h后，重新被禁止工作。
关闭后风 窗加热
降低怠速
打开后风 窗加热
关闭座椅 加热功能
打开座椅 加热功能
减小空调压 缩机输出功 率
提高空调压 缩机输出功 率
上海大众汽车-BCM车载电器管理控制单元
管理模式1 15号线接通并且发 电机处于工作状态 如果蓄电池电压低于12.7伏，则 控制单元要求发动机的怠速提升 如果蓄电池的电压低于 12.2伏, 一些用电器将被关闭： - 座椅加热 - 后风窗加热 - 后视镜加热 - 全自动空调耗能降低或空调关 闭 - 信息娱乐系统关闭
J519(BCM)
上海大众汽车-BCM车载电器管理控制单元
BCM的负荷管理
为了确保蓄电池有足够的电能使发动机顺利起动和正常运转 在保证安全的前提下，适当的关闭舒适功能的用电设备。
关于11款速腾BCM的第18字节的详细定义
Dec Hex 编码Primary Vehicle 原车SecondaryVehicleLighting 照明Region 区域101BCM default202VW Golf (VW360)Halogen 卤素RoW 303VW Golf (VW360)Halogen NAR404VW Golf GTI (VW360)Halogen RoW505VW Jetta (VW351)Halogen RoW 606VW Jetta (VW351)Halogen NAR 707VW Jetta (VW351C)Halogen China808VW Golf/Jetta Variant(VW362)Halogen RoW909VW Golf/Jetta Variant(VW362)Halogen NAR100A VW Scirocco (VW364) LHD Halogen RoW LHD 110B VW Scirocco (VW364) RL Halogen RoW RHD120C VW Caddy Van (VW367)VW CaddyVan (VN337)Halogen RoW130D VW Caddy Van (VW367)VW CaddyVan (VN337)Halogen RoW/Ska140E VW Golf Plus (VW369)Halogen RoW150F SEAT Leon (SE350)SEAT AlteaXL II (SE352)Xenon NAR1610SEAT Toledo (SE351)Xenon 氙气NAR1711SEAT Leon (SE350)SEAT AlteaXL II (SE352)Halogen NAR1812SEAT Toledo (SE351)Halogen NAR 1913VW Sharan (VW428)Halogen RoW 2014VW Sharan (VW428)Xenon RoW 2115VW Golf GTI (VW360)Halogen RoW2216SEAT Leon (SE350)SEAT AlteaXL II (SE352)Xenon RoW2317SEAT Toledo (SE351)Xenon RoW2418SEAT Leon (SE350)SEAT AlteaXL II (SE352)Halogen RoW2519SEAT Toledo (SE351)Halogen RoW261A Skoda Superb Combi(SK462)Halogen271B Skoda Superb (SK461)Halogen281C Skoda Superb (SK461)Halogen RoW291D Skoda Superb (SK461)Skoda Yeti(SK356)Xenon ASUV301E VW Golf (VW360)VW Jetta(VW351)Halogen NAR大众汽车车身控制模块byte18（光设置）参考311F VW Golf (VW360)Halogen NAR 3220VW Golf (VW360)Halogen NAR3321VW Golf (VW360)Halogen NAR3422VW Golf (VW360)Halogen RoW/Japan3523Audi A3 (AU350PA)VW Golf(VW360)Halogen NAR3624Audi A3 (AU350PA)VW Golf/JettaVariant(VW362)Halogen RoW3725Audi A3 (AU350PA)VW Scirocco(VW364)HalogenRoW/SkaLDH3826Audi A3 (AU350PA)VW Scirocco(VW364)XenonRoW/SkaRHD3927Audi A3 (AU350PA)VW Tiguan(VW316)Xenon RoW/Ska4028Audi A3 (AU350PA)VW EOS(VW465)Xenon RoW/Ska4129Audi A3 (AU350PA)VW Golf/JettaVariant(VW362)Halogen RoW/Ska422A Audi A3 SportBack(AU353PA)Xenon / ECE RoW432B Audi A3 SportBack(AU353PA)Xenon / ECE RoW442C Audi A3 SportBack(AU353PA)Xenon / ECE RoW452D Audi A6 (AU356PA)Halogen RoW 462E Audi A6 (AU356PA)Xenon RoW 472F VW Tiguan (VW316)Halogen / Xenon RoW 4830VW Tiguan (VW316)Halogen / Xenon RoW4931Skoda Superb Combi(SK462)Halogen5032Skoda Octavia (SK350)SkodaOctavia RSHalogen RHD5133Skoda Octavia (SK350)SkodaOctavia RSHalogen LHD5234Skoda Octavia (SK350)SkodaOctaviaHalogen RL5335Skoda Octavia (SK350)SkodaOctavia(SK351)Halogen LHD5436Skoda Octavia (SK350)SkodaOctaviaHalogen RL5537Skoda Octavia (SK350)SkodaOctaviaHalogen LHD5638Skoda Octavia (SK350)SkodaOctaviaHalogen RL5739Skoda Octavia (SK350)SkodaOctaviaHalogen LHD583A Audi A1 (AU210)VW Scirocco(VW364)Halogen RoW LHD593B Entfallen VW Scirocco(VW364)Xenon RoW RHD603C VW Golf (VW360)Xenon RoW 613D VW Golf (VW360)Xenon NAR 623E VW Golf (VW360)Halogen NAR 633F VW Golf (VW360)Xenon Ska 6440VW Golf (VW360)Halogen RoW 6541VW Golf (VW360)Xenon RoW 6642VW Golf (VW360)Xenon Ska 6743VW Golf (VW360)Halogen Ska 6844VW Golf (VW360)Xenon RoW 6945VW Golf (VW360)Halogen Ska 7046VW Golf Plus (VW369)Halogen Ska 7147VW Golf Plus (VW369)Xenon RoW 7248VW Golf Plus (VW369)Xenon RoW 7349VW Golf Plus (VW369)Halogen Ska 744A VW Jetta (VW351)Xenon RoW 754B VW Jetta (VW351)Xenon RoW 764C VW Jetta (VW351)Xenon NAR774D VW Golf/Jetta Variant(VW362)Xenon RoW784E VW Golf/Jetta Variant(VW362)Xenon RoW794F VW Golf/Jetta Variant(VW362)Xenon NAR8050VW Tiguan (VW316)Halogen / Xenon NAR 8151VW Tiguan (VW316)Halogen / Xenon NAR 8252VW EOS (VW465)Halogen / Xenon RoW 8353VW EOS (VW465)Halogen / Xenon NAR 8454VW EOS (VW465)Halogen / Xenon RoW 8555VW EOS (VW465)Halogen / Xenon NAR8656Audi TT Coupe (AU354)VW EOS(VW465)Halogen RoW8757Audi TT Coupe (AU354)VW EOS(VW465)Halogen NAR8858Audi TT Coupe (AU354)Xenon 8959Audi TT Coupe (AU354)Xenon905A Skoda Octavia (SK35x)SkodaOctavia RSHalogen / Xenon RL915B Skoda Octavia (SK35x)SkodaOctavia RSHalogen / Xenon LHD925C VW EOS (VW465FL)Halogen RoW 935D VW EOS (VW465FL)Xenon RoW 945E VW EOS (VW465FL)Halogen RoW 955F VW EOS (VW465FL)Xenon RoW 9660VW EOS (VW465FL)Halogen NAR 9761VW EOS (VW465FL)Xenon NAR 9862VW EOS (VW465FL)Halogen RoW/Ska9963VW EOS (VW465FL)Xenon RoW/Ska10064Audi R8Xenon / ECE RoW 10165Audi R8Xenon / ECE RoW10266Audi R8Halogen / Xenon USA (SM0W)10367Audi R8Halogen / Xenon USA (SM0W)10468Audi R8Xenon / ECE RoW 10569Audi R8Xenon / ECE RoW1066A Audi R8Halogen / Xenon USA (SM0W)1076B Audi R8Halogen / Xenon USA (SM0W)1086C Audi A1 (AU210)Halogen / Xenon1096D Audi A1 (AU210)Halogen / Xenon1106E Audi A1 (AU210)Halogen / Xenon1116F Audi A1 (AU210)Halogen / Xenon11270Audi A1 (AU210)Halogen / Xenon11371Audi A1 (AU210)Halogen / Xenon11472Audi A1 (AU210)Halogen / Xenon11573Audi A1 (AU210)Halogen / Xenon11674Skoda Superb (SK461)Halogen / Xenon China 11775Skoda Superb (SK461)Halogen / Xenon China11876Audi TT Coupe (NF) (AU354)Halogen NAR 11977Audi TT Coupe (NF) (AU354)XenonNAR 12078VW Scirocco (VW364)Halogen / Xenon RoW LHD 12179VW Scirocco (VW364)Halogen / Xenon RoW RHD 1227A Audi TT Coupe (NF) (AU354)Halogen / Xenon NAR 1237BAudi TT Coupe (NF) (AU354)Halogen / XenonNAR1247C Audi A1 (AU210)Halogen / Xenon1257D Audi A1 (AU210)Halogen / Xenon1267E Audi Q3 (AU316)VW Jetta (VW351)Halogen / Xenon Südk.1277F Audi Q3 (AU316)VW Jetta (VW351)Halogen / Xenon Südk.12880Audi Q3 (AU316)VW Scirocco (VW364)Halogen / Xenon RoW 12981Audi Q3 (AU316)VW Scirocco (VW364)Halogen / Xenon RoW 13082Audi Q3 (AU316)VW Scirocco R-SCI Halogen / Xenon LHD 13183Audi Q3 (AU316)VW Scirocco R-SCI Halogen / Xenon RHD 13284Audi Q3 (AU316)VW Scirocco R-SCI Halogen / Xenon Ska LHD 13385Audi Q3 (AU316)VW Scirocco R-SCIHalogen / Xenon Ska RHD 13486VW Jetta (VW351)Halogen / Xenon RoW/Ska 13587VW Golf/Jetta Variant (VW352)VW Golf/Jetta Variant (VW362)Halogen / Xenon RoW/Ska 13688VW Scirocco (VW364) LHD Halogen / Xenon RoW/Ska LDH 13789VW Scirocco (VW364) RL Halogen / XenonRoW/Ska RHD 1388A VW Tiguan (VW416)VW Tiguan (VW316)Halogen / Xenon RoW/Ska 1398B VW EOS (VW465)Halogen / Xenon RoW/Ska 1408C VW Jetta (VW361)Halogen / Xenon RoW 1418D VW Jetta (VW361)Halogen / XenonNAR 1428E VW EOS (VW465FL)VW Touran (VW368)Halogen / Xenon RoW 1438FVW EOS (VW465FL)VW Touran (VW368)Halogen / XenonRoW/Ska14490VW EOS (VW465FL)VW Touran (VW368)Halogen / Xenon RoW 14591VW EOS (VW465FL)VW Touran (VW368)Halogen / Xenon RoW/Ska 14692SEAT Alhambra (SE428)Halogen RoW 14793SEAT Alhambra (SE428)XenonRoW 14894VW EOS (VW465)Halogen / Xenon NAR 14995VW Caddy Van (VN337)Halogen / Xenon RoW 15096VW Passat (VW411)Halogen / Xenon NAR 15197VW Passat (VW411)HalogenNAR 15298VW Passat (VW411)Halogen / Xenon China 15399VW Passat (VW411)Halogen / Xenon China 1549A SEAT Leon (SE350)Xenon NAR 1559B SEAT Leon (SE350)Halogen NAR 1569C SEAT Leon (SE350)Xenon RoW 1579DSEAT Leon (SE350)HalogenRoWCHN: ChinaGedimmt, ged. (Dimmed)Heck (stern)Mit, m (with)Ohne, o. (without)Separat, sep. (Separate)SL: Schlusslicht (tail light)LL: Linkslenker (left hand drive)NAR: Nord-Amerika (North America Region)NSL: Nebelschlusslicht (rear fog light)PO, POL: Positionslicht (position or parking light)RDW: Rest der Welt (Rest of the World)RFL: Rückfahrlicht (reversing light)RL: Rechtslenker (right hand drive)SBBR: Scluss, Brems, blinker, Rückfahr (tail, brake, turn signal, and reverse lights)ABL: Abblendlicht (low beam)Komplett (totally, completely)TFL: Tagfahrlicht (daytime running lights)XE: Xenon (Xenon)TFL_0: TFL mit NSL u. RFL (daytime running lights and rear fog light, reversing light)TFL_1: mit TFL TFL-Outputs (daytime running lights with daytime running light outputs)TFL_S: TFL Skandinavien Abblendlicht m (daytime running lights via Scandin lights)TFL_SH: TFL mit Shutter (daytime running lights via shutter)TFL_LED: LED-Modul mit und Doppelfunktion PO TFL (LED module with dual f lights and daytime running lights)TFL_0_S: Sonderlösung Skand., Vorhalt (special Scandinavia derivative solution)PO_LED: LED-Modul, nur für PO genutzt (led module used only for parking lights)）参考Details 细节TFL_0TFL_0TFL_0_LED +LED_SBBRTFL_0TFL_0TFL_0TFL_0TFL_0TFL_0TFL_0TFL_0TFL_0_SkaTFL_0TFL_0 2/7TFL_0 9/9TFL_S 2/7TFL_0 9/9TFL_1TFL_1TFL_0 + LED SBBRTFL_0 2/7TFL_0 9/9TFL_S 2/7TFL_S 9without TFL, DRL-LowBeamswithout TFL, DRL-LowBeamsseparate TFL_1TFL_SeparateTFL_0 + SMR onSL-backTFL_0 + LED SBBR TFL_0_LEDTFL_0_LED +LED_SBBRJapan + LED_SBBR TFL_0_LED +LED_SBBRTFL_1TFL_0 LL_SkaTFL_0 RL_SkaTFL_1_SkaTFL_1_SkaTFL_0_SkaLED DRL with tail, AB2 PA 5doorLED DRL without tail, AB2 PA 5door LED DRL with tail, AB2 PA 5doorTFL_0TFL_0TFL_0TFL_Sseparate TFL_1 TFL_LED ROM from TFLTFL_LED ROM from TFLRL from TFL ROM 52 ROM from TFL TFL_1.separat LL halogen-ROM from TFLDRL-LowBeams (S) (P)DRL LHD-LowBeams (S) (P)TFL_SHTFL_SHTFL_STFL_STFL_STFL_STFL_S LED_SBBRPO_LEDTFL_S_LEDTFL_S LED_SBBR LED_SBBRTFL_0_STFL_0_SPO_LEDTFL_LEDTFL_SPO_LEDTFL _LEDTFL _LEDPO_LEDTFL_LEDTFL_LEDTFL_1TFL_STFL_1TFL_1TFL_STFL_STFL_S 2 RTFL_S_IILED DRL Choming + H SLLED DRL POL + SL + KZL Choming H LED, TFL from ShutterLED, TFL from ShutterTFL_1_LED 8TA TFL_1_LED 8TA TFL_1 8TC_8TD TFL_1_LED8TC_8TDTFL_1 8TATFL_1_Ska 8TA TFL_1_Ska8TC_8TDLED_DRLs TFL_18TC_8TDLED DRL without tailLED DRL with tail LED DRL without tailLED DRL with tail Complete LED LED DRL without tail Complete LED, LED DRL with tail Complete LED, LED DRL without tail (LED tail without TFL)Complete LED, LED DRL with tail (LED rear TFL)TFL without tail, Halogen/BulbTFL with tail, Halogen/ Bulb8.08.08TFL without tail, Halogen/ LED8.08.08TFL with tail, Halogen/ LED8.08.08LED TFL without tail, LED TFL/ Bulb 8.08.08LED TFL with tail, LED TFL/ Bulb8.08.08LED TFL without tail, LED TFL/ LED 8.08.08LED TFL with tail, LED TFL/ LED8.08.08China without DRL SL with BL-function LED SBBR China without DRL / TFL-ABL SL without BL-function LED SBBRseparate TFL without SL in CHO LED DRL + CHO SL TFL_STFL_Sseparate DRL with tailLED DRL with tail TFL without tail, Halogen/ Bulb (dimmed DRL as taillight)TFL without tail, Halogen/ LED (dimmed DRL as taillight)TFL_0 (from 05) TFL_S (from 35) TFL_0 without NSL TFL_S without NSL TFL_1 8TCTFL_1 8TA/8TDTFL_1 LHD_Ska8TCTFL_1 RL_Ska8TA/8TDTFL_0_SkaTFL_0_SkaTFL_1 LL_SkaTFL_1 RL_SkaTFL_1_SkaTFL_1_SkaTFL_1TFL_1TFL_1TTFL_1_SkaTFL_1_LEDTFL_1_LED_SkaTFL_1TFL_1TFL_S, 2 Reverse LightsTFL_STFL_1TFL_STFL_1TFL_STFL_0TFL_STFL_0TFL_Sandinavia low beam ual function parking。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车窗玻璃清洗泵
+
87
87a
86
J729
30
85
M
87
87a
86
J730
30
85
工作原理
T4U/2 H L H L
T4U/3 H L L H
动作 无动作 V12间歇档 前喷水 后喷水
后风窗加热
BCM
后风窗加热功能只有 在发动机工作的状态 下才可被激活！
BCM的编码
16进制编码
二进制编码
1、其中二进制编码里面的8个数字代表着不同的功能开启和关闭。 2、在有的字节里面是每一个数字代表的一个功能。 3、还有一些字节是需要组合计算出不同的输出模式或功能。
BCM的在线编码
BCM编码与车辆VIN 绑定，一车一码，必 须在线编码，设备要求 同在线防盗。
BCM的在线编码
VW品牌光盘在V16.84后含有在线编码功能程序 SKODA品牌光盘在V16.56后含有此功能程序。
BCM的匹配
引导性功能
对不同匹配通道进行操作时， 除功能变化外，编码是否有变化？？？
提高空调压 缩机输出功 率
管理模式1 15号线接通并且发 电机处于工作状态 如果蓄电池电压低于12.7伏，则 控制单元要求发动机的怠速提升 如果蓄电池的电压低于 12.2伏, 一些用电器将被关闭： - 座椅加热 - 后风窗加热 - 后视镜加热 - 全自动空调耗能降低或空调关 闭 - 信息娱乐系统关闭
09中央电气模块的RLS编码是07 30 22
第一组07含义：＋1高速启动大灯，＋2下雨启动大灯，＋4下雨自动关窗， 07代表1+2+4，即高速开启大灯、下雨开启大灯和下雨自动关窗；
第二组30含义：30是十六进制，转化成十进制为48， 即光线感应量48％时候打开大灯；
第三组22含义：22是十六进制，转化为十进制为34， 即雨水感应灵敏度为34％；
车载电源控 制单元J519
BCM 车身控 制模块Fra bibliotek18D.937.085低档 18D.937.086中档 18D.937.087高档
1，采用车身电脑控制器BCM集成控制，各种单一继电器以及执行器高度集成，大大减少了故障 发生率。 2，大量采用LIN总线控制，单线制，1个主控制器可控制最多16个从控制器。具有高度的可扩展 性,同时大大减轻线束的重量。
BCM
BCM车载电器管理控制单元
目录
BCM的功能 BCM负载管理 雨刮器与雨量和光线传感器 BCM匹配和长编码 BCM最终控制诊断和读取数据流
04.2010 • VSQ/TT • 2/6
BCM
车身控制模块 BCM 集成了传统的 J519、J393 、J533功能(J533或独立）
舒适系统 控制单元 J393
途观DFM信号的传递
T52B/21 12V
U=0v 途观座椅加热关闭 T8n/2
BCM其他功能控制原理类似
BCM控制内部和外部的车灯
优点：
- 控制单个灯泡的开启和关闭(分别控制每个灯泡) - 占空比控制(PWM) 灯泡的最大功率 (延长灯泡寿命) - 诊断灯泡和线束(正极短路，回路短路和断路） - 在短路或断路的情况下，将自动断开电源 (代替保险丝的功能) - 控制车辆的其它舒适功能 (如：带“转向灯“功能的雾灯，白天行车 灯等）
J519(BCM)
BCM的负荷管理
为了确保蓄电池有足够的电能使发动机顺利起动和正常运转 在保证安全的前提下，适当的关闭舒适功能的用电设备。
发动机转速 电池电压 发电机的DFM信号
BCM
当电压降低于12.2V
提高怠 速
关闭后风 窗加热
降低怠速
打开后风 窗加热
关闭座椅 加热功能
打开座椅 加热功能
减小空调压 缩机输出功 率
雨量传感器通过发光二极管发射出一束光，前风窗干的话全部反射出来，光量反射到光 电二极上，说明该雨量小。前风窗湿的话，则反射到光二极管上的光弱，该雨量大。其 结果：只有极小光束被风窗反射回来，反射光多少，取决于雨量大小。雨量传感器把此 信号传递到间隙刮水控制器，从而激活刮水器工作。
雨量和光线传感器：在09中可读到传感器数据
管理模式2
15号线接通并且发
电机未工作
如果蓄电池的电压低于 12.2伏, 一些用电器将被关闭： 空调耗能降低或空调关闭 - 信息娱乐系统关闭
管理模式3
15号线断开并且发
电机未工作
如果蓄电池的电压低于 11.8伏,一 些用电器将被关闭： -车内照明灯 -离家功能 - 信息娱乐系统关闭
说明: （1）这三种管理模式的不同之处在于，用电器被关闭的次序不同。 （2）在第三种模式中，一些用电器将会被立即关闭。 （3）如果关闭的条件取消，用电器将会被重新激活。 （4）如果用电器因为电能管理的原因被关闭，则BCM中有故障存储。
0：清除所有遥控器 1：遥控器匹配 3：单个车门打开 4：15km/h自动落锁 0=关闭/1=打开
5：车门会自动解锁，当钥匙从点火开关拔出。0=关闭/1=打开 6：舒适模式，激活/关闭操作遥控车窗/天窗。0=关闭/1=打开 12：车辆上锁时会闪烁。0=关闭/1=打开
BCM 读取数据流
可以读取供电电压 开关状态等大量数据
光线传感器要识别出不同的道路情况和环境光线比如：隧道、黄昏、树林、黎明等等。
光线传感器分别将前区和全区的光线值反馈到控制单元内部，控制单元 在用一个逻辑曲线得出一个当前的光线值和环境状态。
雨量传感器装于后视镜底部，传感器内部有：发光二极管，光电二极管组成。雨量传感 器收到雨点大小信号，自动调节刮水器间隙档速度、在AUTO模式下点亮大灯。
诊断地址: 09 19
BCM的管理功能：
- 15供电继电器 – 点火 - 50供电继电器 – 起动 - 75供电继电器 – 当发动机启动时，断开电器设备 - 双音喇叭继电器 J4 - 燃油泵继电器 J17(油泵控制单元) - 后窗玻璃加热装置继电器 J9 - 清洗装置马达 -内部组合仪表背景灯光的调节 BCM对中央门锁系统进行合成控制，包括SAFE功能，此功能通过 双马达门锁和控制燃油箱加油盖来实现。此单元的一个集成部件是 中央门锁遥控器的接收装置，同时包括电控开启和关闭门窗、天窗 和防盗安全系统。
BCM的管理功能
1. 带安全功能的中央门锁系统 2. 照明灯光的控制 3. 开启行李箱盖锁 4. 中央门锁和警报器遥控装置 5. 车内监控的警报器(选装) 6. 监控行李箱和反光镜上的车灯电源 7. 信号灯控制 8. 车灯的开关控制 9. 后窗加热继电器的控制 10. 负载管理- 电源管理 11. 天窗控制
车身控制模块（BCM）－集成网关功能
类型：
•集成在组合仪表(J285)
•集成在车载控制单元内部(J519)
•单独的网关
网关的安装位置
BCM 控制单元对车辆的附加舒适功能进行控制
LIN-Bus: - 雨量和光线识别传感器 - 前风窗雨刮器控制单元 - 报警喇叭支持系统(选装) - 车内监控传感器和汽车倾斜传感器(选装)
发动机舱盖接触开关
刮水间隔随车速调整
可改变的停止位置
每两次关闭刮水器或每5次关 闭点火开关后，刮水器的停 止位置被重新设定，以防止 刮水器片变形。
防锁死功能
当雨刮片因被障碍物阻碍而锁死 时，如果尝试5次仍不能克服
阻碍，雨刮会自动停止工作。
第二次关闭后的停止位置
第一次关闭后的停止位置
更换雨刮片的维修位置
雨刮器控制系统
雨量／光线传感器
目前未装
BC M
发动机舱盖控制
车辆停止时，打开发动机仓盖后，雨 刷被禁止工作。
当舱盖被打开，车速在2-16Km/h时，雨刷 功能同样被禁止，但再次拨动雨刷开关 ，雨刷功能将被激活。
当车速大于16Km/h，尽管舱盖被打开， 雨刷功能会保持工作状态不受影响。直至 车速低于2Km/h后，重新被禁止工作。
先接通点火开关，然后再关闭。
在20秒钟内，将刮水臂推至点动位置， 现在刮水臂就处在维修位置了。
雨量和光线识别传感器
1、白色的两个点（红色圆圈标出）是光线传感器,分别监测车顶光线和车辆前方光线。 2、在两个光线传感器之间有4个菱形图案，这四个菱形图案分别是：2个发光二极管和 2个光电二极管，用作监控雨量大小。 3、更换雨量和光线传感器后需要编码。
