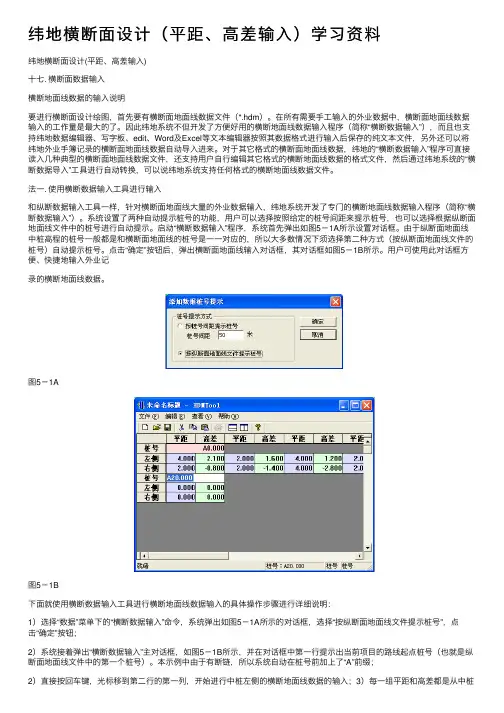

纬地横断面设计(平距、高差输入)十七. 横断面数据输入横断地面线数据的输入说明要进行横断面设计绘图,首先要有横断面地面线数据文件(*.hdm)。

在所有需要手工输入的外业数据中,横断面地面线数据输入的工作量是最大的了。

因此纬地系统不但开发了方便好用的横断地面线数据输入程序(简称“横断数据输入”),而且也支持纬地数据编辑器、写字板、edit、Word及Excel等文本编辑器按照其数据格式进行输入后保存的纯文本文件,另外还可以将纬地外业手簿记录的横断面地面线数据自动导入进来。

对于其它格式的横断面地面线数据,纬地的“横断数据输入”程序可直接读入几种典型的横断面地面线数据文件,还支持用户自行编辑其它格式的横断地面线数据的格式文件,然后通过纬地系统的“横断数据导入”工具进行自动转换,可以说纬地系统支持任何格式的横断地面线数据文件。

法一. 使用横断数据输入工具进行输入和纵断数据输入工具一样,针对横断面地面线大量的外业数据输入,纬地系统开发了专门的横断地面线数据输入程序(简称“横断数据输入”)。

系统设置了两种自动提示桩号的功能,用户可以选择按照给定的桩号间距来提示桩号,也可以选择根据纵断面地面线文件中的桩号进行自动提示。

启动“横断数据输入”程序,系统首先弹出如图5-1A所示设置对话框。

由于纵断面地面线中桩高程的桩号一般都是和横断面地面线的桩号是一一对应的,所以大多数情况下须选择第二种方式(按纵断面地面线文件的桩号)自动提示桩号。

点击“确定”按钮后,弹出横断面地面线输入对话框,其对话框如图5-1B所示。

用户可使用此对话框方便、快捷地输入外业记录的横断地面线数据。

图5-1A图5-1B下面就使用横断数据输入工具进行横断地面线数据输入的具体操作步骤进行详细说明:1)选择“数据”菜单下的“横断数据输入”命令,系统弹出如图5-1A所示的对话框,选择“按纵断面地面线文件提示桩号”,点击“确定”按钮;2)系统接着弹出“横断数据输入”主对话框,如图5-1B所示,并在对话框中第一行提示出当前项目的路线起点桩号(也就是纵断面地面线文件中的第一个桩号)。

本示例中由于有断链,所以系统自动在桩号前加上了“A”前缀;2)直接按回车键,光标移到第二行的第一列,开始进行中桩左侧的横断地面线数据的输入;3)每一组平距和高差都是从中桩开始往两侧排列,如图5-2所示为左侧横断面地面线,从中心位置开始按照从右到左的顺序依次输入平距b1回车,接着输入高差h1回车,继续输入b2回车、输入h2回车,再输入b3回车、h3回车,当要结束本行数据输入时,输入最后一个高差数据后连续键入两次回车,则系统自动跳到下一行即右侧的数据行。

说明:当该点地面高程高于前一点(往中桩方向为前)地面高程时,高差为正值,反之为负值;图5-24)右侧数据的输入同左侧一样,从中心桩号开始,按照从左到右的顺序依次输入每一组数据,输入到最后一组数据时,连续键入两次回车,则系统自动跳到下一行,并自动根据纵断面地面线文件中的桩号提示出桩号;5)键入回车键,系统跳到下一行即该桩号左侧地面线数据行,按照上述3)、4)步的操作完成本桩号左、右侧横断面地面线数据的输入;6)“存盘”按钮,系统自动提示文件的保存路径和文件名,点击“保存”按钮,系统将该数据文件保存为*.hdm文件,并自动将该文件添加到“项目管理器”中。

注意:由于横断面地面线数据量很大,用户在输入横断面地面线数据的过程中可随机进行存盘的操作,以免由于其它操作造成可能的系统意外中断,使输入的数据来不及而丢失。

在输入过程中如果出现输入错误,可使用方向键回到该数据或者使用鼠标点击该数据重新输入即可。

法二.使用其它工具进行输入1)使用文本编辑工具进行输入:横断面地面线数据为纯文本文件格式,用户也可以使用纬地数据编辑器、写字板、edit、Word 及Excel等文本编辑器按照其数据格式进行输入和修改,但请注意保存为纯文本格式,文件扩展名为*.hdm(本示例中的横断地面线的文件名为test3.hdm)。

在纬地数据编辑器中可选择保存类型为横断面地面线文件类型(*.hdm),然后输入文件名进行保存。

用户在数据输入完成后保存时,在保存对话框中选择保存类型为纯文本格式,输入文件名保存,并将该文件添加到“项目管理器”中即可。

虽然纬地系统也支持没有扩展名的文件名,但为了用户便于查找和识别文件,还是推荐用户注意添加文件的扩展名。

使用纬地系统的“横断数据输入”工具输入数据后保存时,系统会自动添加文件的扩展名。

图5-4横断面地面线文件(*.hdm)的文本格式如图5-4所示,其中第一行为桩号;第二行为左侧数据,其中第一列为左侧数据的组数,第二、三列为第一组数据的平距和高差,第四、五列为第二组数据,依次类推。

列与列之间即每一行的数据之间用空格分开,空格的数量多少不限;第三行为该桩号的右侧横断地面线数据,其格式同左侧一样。

后面每一个桩号的横断面地面线数据均按此三行数据格式排列。

知道了该文件的数据格式,用户就可以方便的对该文件进行编辑和修改了。

2)使用纬地外业手簿进行输入:在外业测量期间,可以使用纬地外业手簿软件方便地记录每一个桩号的横断面地面线数据,并可以随时在数据和图形之间切换,以检查所记录的数据的正确性。

数据记录完成并保存后,可将掌上电脑和计算机连接,把外业手簿中记录的横断地面线文件直接拖动到计算机中,系统会自动将该文件转换为纬地道路CAD的横断地面线数据文件(*.hdm),直接将该文件添加到纬地项目管理器中即可。

5.1.4 横断面不同数据格式的转换如果用户已有的横断面地面线数据文件是相对于中桩的数据格式,即横断面地面线上的每一个节点的平距和高差都是相对于中桩的平距和高差,或者用户在“横断数据输入”程序中输入的数据是相对于中桩的平距和相对于中桩的高差,纬地系统专门开发了“横断数据转换”功能,如图5-5所示,可以很方便地将相对于中桩的横断面数据文件转换为纬地系统需要的相对于前点的横断面地面线数据文件。

另外还可以将纬地系统的相对于前点的横断面地面线数据转换为其它有的软件需要的相对于中桩的横断面地面线数据文件。

图5-55.1.5 其它格式的横断地面线数据的导入针对各种格式的横断面地面线数据文件,纬地系统不光能够直接读入几种典型的横断面地面线数据文件,还有一个最大的特色,就是支持用户自行编辑所得到的其它任何格式的横断面地面线数据文件的格式文件,然后通过纬地系统的“横断数据导入”工具就可以自动转换为纬地系统的横断面地面线数据文件了。

1)读入其它格式的横断地面线数据文件当项目中还没有添加横断面地面线数据文件时,或者在“横断数据输入”工具中执行“新建”命令,则“横断数据输入”工具界面的“文件”菜单下的导入命令就会亮显,如图5-6所示。

可以直接读入Card/1、HEAD、南方Cass等软件格式的横断面地面线数据文件。

例如欲将Card/1软件格式的横断面地面线数据文件导入到纬地系统中,执行“文件”菜单下的“导入Card/1横断地面线”命令,系统弹出一对话框,指定需要进行导入的Card/1格式的横断面地面线文件,点击“打开”按钮,系统自动将该数据文件读入到纬地系统的“横断数据输入”程序中,点击“保存”按钮,则该文件自动保存为纬地系统的横断面地面线数据文件(*.hdm)。

图5-62)用户自定义格式的横断面地面线数据的导入如果用户已有的横断面地面线文件不是可以直接导入的一种数据格式,用户可以通过自定义该数据文件的格式,建立一个格式文件(*.fmt),就可以通过纬地系统的“数据”菜单下的“横断数据导入”命令,将该文件转换为纬地系统需要的横断面地面线数据文件(*.hdm)。

此功能的开发,可以说纬地系统支持任何格式的横断地面线数据文件。

下面以一个简单的例子进行说明:例如用户在外业测量期间,使用纬地数据编辑器或记事本等文本编辑工具进行横断面地面线数据的测量记录,由于是测量时进行记录,不便于统计每侧数据的组数,所以在记录时可以不输入每侧数据的组数,其记录的横断面地面线数据格式如下:0 (桩号)2 -1.2 2 -13 0 2 -2 3 -1.5 (左侧平距和高差)4.5 0 2 2 2 1 3 1 4 2.5 2 1 (右侧平距和高差)20 (桩号)1.5 0 3 -1.2 3 -1.5 4 -1 (左侧平距和高差)3 0 2 0.5 2 1 2 1.5 2 2 2 1.5 2 1 (右侧平距和高差)将该数据保存,文件名假定为G101.txt。

横断面地面线数据的导入方法如下:①运行纬地数据编辑器或记事本,执行文件菜单下的“打开”命令,找到C:\Hint40目录下的“其它横断面格式”文件夹中的“纬地道路横断面格式(HintCAD).fmt”打开。

②根据该文件中对各个命令的说明(每行行首带*的部分),在命令说明行末将上面举例列举的数据格式利用这些命令进行描述。

由于该示例数据基本和纬地系统的横断面地面线数据格式一样,只是在每行的平距、高差前没有组数,可以直接将该文件中最后三行数据说明中的断面左侧组数“ZZSH”和断面右侧组数“YZSH”删除即可。

如图5-7所示,上面列举的是所有命令的详细说明,最后三行的内容即是对上面的示例数据的格式说明。

图5-7③点击“文件”菜单中的“另存为…”命令,在弹出的保存对话框中确认文件的保存路径在C:\Hint40\其它横断面格式,输入文件名如“外业横断面格式.fmt”,点击“保存”按钮完成数据格式的定义。

④执行纬地系统“数据”菜单下的“横断数据导入”命令,系统弹出横断数据导入对话框,如图5-8所示,在第一栏中指定需要进行导入的文件,如D盘“数据”文件夹中的“G101.txt”数据文件,在第二栏的下拉列表中选择数据格式为“外业横断面格式”,在第三栏中点击“…”按钮指定输出为纬地数据格式的横断面地面线文件的保存路径和文件名,如保存在D盘“数据”文件夹,文件名为“G101-1”,系统默认其扩展名为hdm。

点击“保存”按钮退出保存对话框,返回横断数据导入对话框。

图5-8⑤点击“导入”按钮,系统自动将外业记录的G101.txt横断数据文件导入为纬地系统中标准的横断面地面线数据文件,并显示“数据导入完成”的提示对话框。

打开D盘“数据”文件夹中的“G101-1.hdm”文件,导入后的数据如图5-9所示。

图5-9十八. 纵横断面数据检查关于纵、横断面的桩号匹配,纬地系统中是这样要求的:纵断面包含横断面,即纵断面数据中的桩号,在横断面中可以没有;但横断面数据中有的桩号,在纵断面中则必须有。

另外当两个数据文件中的某一桩号相差小于2cm,即0.02m时,系统会自动判断它们为同一桩号。

有的用户在输入外业纵横断面数据时,有时不注意而忽略了这一点,在进行横断面设计绘图时,系统是根据路基设计中间数据文件(*.lj)中的桩号数据提取对应的横断面地面线数据,当没有找到该桩号的横断面地面线数据时,横断面设计绘图则在此处中断。
