如何提高牌坊式深度指示器指针精度1

合集下载

提高设备精度的方法

提高设备精度的方法

提高设备精度的方法设备精度不够,就像一个近视眼的厨师做菜,总是差点火候。

那怎么提高设备精度呢?首先啊,得像对待初恋情人一样对待设备。

要精心保养,不能马虎。

设备就像个娇贵的小公主,你要是对它爱答不理,它就给你使小性子,精度准得下降。

比如说,那些小零件就像公主的首饰,得定期擦拭、检查,要是有个小划痕或者磨损,就好比公主的项链断了一颗珠子,整体就不完美了。

校准这个事儿可不能偷懒。

把校准设备想象成给设备找个严师。

就像我们小时候,如果没有严厉的老师纠正写字的笔画顺序,那字肯定写得歪七扭八。

设备也一样,得找个精准的校准工具,给它好好地规范一下,让它知道啥是正确的“姿势”。

软件升级就像是给设备吃聪明药。

设备原本可能是个反应有点慢的小迷糊,软件一升级,就像打通了任督二脉,一下子变得聪明伶俐起来,处理数据的精度也能大大提高。

这就好比一个人本来只能背九九乘法表,吃了聪明药后,都能解复杂的数学方程式了。

还有环境因素,这环境对设备精度的影响可大了。

温度、湿度这些就像设备的情绪开关。

温度太高,设备就像在蒸桑拿,晕乎乎的,精度肯定受影响;湿度太大,就像设备被泡在水里,零件都要生锈啦,还谈什么精度呢。

得给设备创造一个舒适的环境,就像给人盖一个合适的房子,温度湿度刚刚好,设备就能愉快地工作啦。

操作人员也很关键,得是个细心的“艺术家”。

操作人员要是个粗心大意的马大哈,那设备在他手里就像被莽撞的孩子拿着的珍贵瓷器,指不定什么时候就被弄坏了。

但要是个细心的操作人员,就像一个技艺高超的画家在作画,每一笔都精准到位,设备的精度自然就能保证。

在更换零件的时候,可不能随便凑合。

新零件要像新加入的优秀士兵一样,得经过严格的挑选和检验。

不能是那种滥竽充数的,不然就像一群好士兵里混进了个偷懒的,整个队伍的战斗力都得下降,设备的精度也跟着完蛋。

定期检查设备就像定期体检一样重要。

设备要是有了小毛病,就像人身体里有了小病菌,开始可能没啥感觉,但时间一长就会变成大病。

文献翻译-改善定位精度的措施

文献翻译-改善定位精度的措施

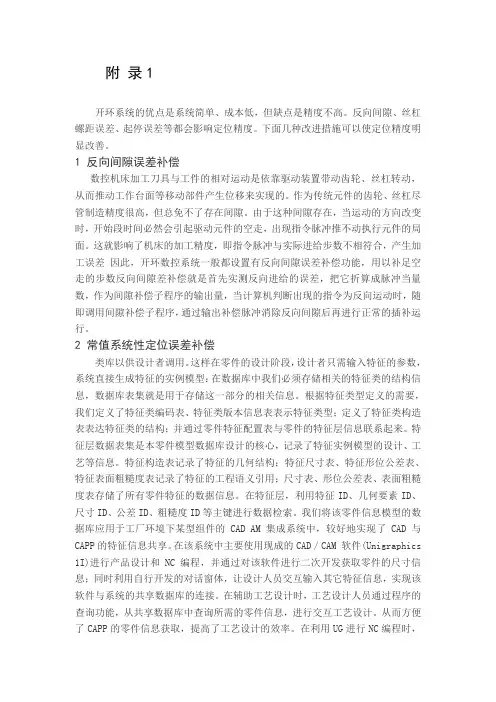

附录1开环系统的优点是系统简单、成本低,但缺点是精度不高。

反向间隙、丝杠螺距误差、起停误差等都会影响定位精度。

下面几种改进措施可以使定位精度明显改善。

1 反向间隙误差补偿数控机床加工刀具与工件的相对运动是依靠驱动装置带动齿轮、丝杠转动,从而推动工作台面等移动部件产生位移来实现的。

作为传统元件的齿轮、丝杠尽管制造精度很高,但总免不了存在间隙。

由于这种间隙存在,当运动的方向改变时,开始段时间必然会引起驱动元件的空走,出现指令脉冲推不动执行元件的局面。

这就影响了机床的加工精度,即指令脉冲与实际进给步数不相符合,产生加工误差因此,开环数控系统一般都设置有反向间隙误差补偿功能,用以补足空走的步数反向间隙差补偿就是首先实测反向进给的误差,把它折算成脉冲当量数,作为间隙补偿子程序的输出量,当计算机判断出现的指令为反向运动时,随即调用间隙补偿子程序,通过输出补偿脉冲消除反向间隙后再进行正常的插补运行。

2 常值系统性定位误差补偿类库以供设计者调用。

这样在零件的设计阶段,设计者只需输入特征的参数,系统直接生成特征的实例模型:在数据库中我们必须存储相关的特征类的结构信息,数据库表集就是用于存储这一部分的相关信息。

根据特征类型定义的需要,我们定义了特征类编码表、特征类版本信息表表示特征类型;定义了特征类构造表表达特征类的结构;并通过零件特征配置表与零件的特征层信息联系起来。

特征层数据表集是本零件模型数据库设计的核心,记录了特征实例模型的设计、工艺等信息。

特征构造表记录了特征的几何结构;特征尺寸表、特征形位公差表、特征表面粗糙度表记录了特征的工程语义引用;尺寸表、形位公差表、表面粗糙度表存储了所有零件特征的数据信息。

在特征层,利用特征ID、几何要素ID、尺寸ID、公差ID、粗糙度ID等主键进行数据检索。

我们将该零件信息模型的数据库应用于工厂环境下某型组件的CAD AM 集成系统中,较好地实现了CAD与CAPP的特征信息共享。

关于深度指示器

关于深度指示器

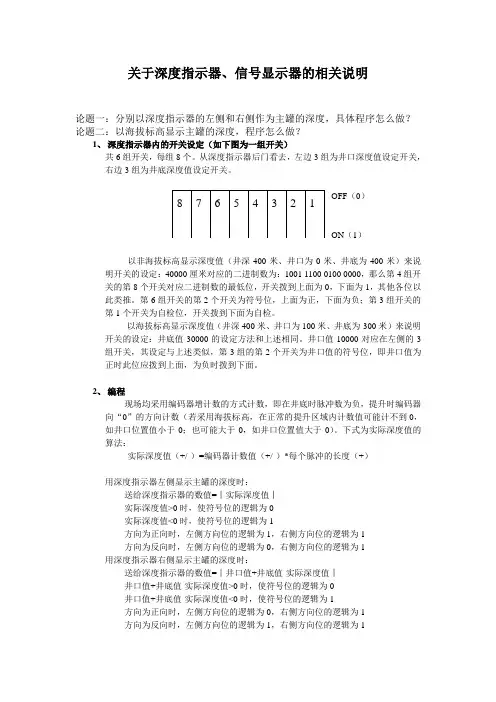

关于深度指示器、信号显示器的相关说明论题一:分别以深度指示器的左侧和右侧作为主罐的深度,具体程序怎么做?论题二:以海拔标高显示主罐的深度,程序怎么做?1、深度指示器内的开关设定(如下图为一组开关)共6组开关,每组8个。

从深度指示器后门看去,左边3组为井口深度值设定开关,右边3组为井底深度值设定开关。

ON(1)以非海拔标高显示深度值(井深400米、井口为0米、井底为-400米)来说明开关的设定:40000厘米对应的二进制数为:1001 1100 0100 0000,那么第4组开关的第8个开关对应二进制数的最低位,开关拨到上面为0,下面为1,其他各位以此类推。

第6组开关的第2个开关为符号位,上面为正,下面为负;第3组开关的第1个开关为自检位,开关拨到下面为自检。

以海拔标高显示深度值(井深400米、井口为100米、井底为-300米)来说明开关的设定:井底值30000的设定方法和上述相同。

井口值10000对应在左侧的3组开关,其设定与上述类似,第3组的第2个开关为井口值的符号位,即井口值为正时此位应拨到上面,为负时拨到下面。

2、编程现场均采用编码器增计数的方式计数,即在井底时脉冲数为负,提升时编码器向“0”的方向计数(若采用海拔标高,在正常的提升区域内计数值可能计不到0,如井口位置值小于0;也可能大于0,如井口位置值大于0)。

下式为实际深度值的算法:实际深度值(+/-)=编码器计数值(+/-)*每个脉冲的长度(+)用深度指示器左侧显示主罐的深度时:送给深度指示器的数值=︱实际深度值︱实际深度值>0时,使符号位的逻辑为0实际深度值<0时,使符号位的逻辑为1方向为正向时,左侧方向位的逻辑为1,右侧方向位的逻辑为1方向为反向时,左侧方向位的逻辑为0,右侧方向位的逻辑为1用深度指示器右侧显示主罐的深度时:送给深度指示器的数值=︱井口值+井底值-实际深度值︱井口值+井底值-实际深度值>0时,使符号位的逻辑为0井口值+井底值-实际深度值<0时,使符号位的逻辑为1方向为正向时,左侧方向位的逻辑为0,右侧方向位的逻辑为1方向为反向时,左侧方向位的逻辑为1,右侧方向位的逻辑为1。

8-3提升机深度指示器和制动器解析

8-3提升机深度指示器和制动器解析

在两支柱上固定着的标尺上,用缩小的
比例根据矿井的具体情况,刻着与井筒深度
或坑道长度相适应的刻度,当装有指针的梯
形螺母移动时,则指明了提升容器在井筒的
位置。
特点:优点是指示清楚、直观、工作可
靠;缺点是不够精确。
二、制动系统
作用: 1)正常停车 2)工作制动 3)安全制动 4)双滚筒提升机在更换水平、调节绳长或
更换钢丝绳时,能闸住游动滚筒。
制动系统由制动器和传动机构组成。制动器
是直接作用于制动轮或制动盘上产生制动力矩的 部分,分为盘式和块式;传动机构是控制及调节 制动力矩的部分,分为油压、压气、弹簧式。JK 型提升机采用的是液压站与盘式制动器配合构成 的盘式制动系统。
1、盘式制动器
1)结构 2、液压站 1)作用 a 、在工作制动时,产生不同的工作油压, 以控制盘式制动器获得不同的制动力矩; b、在安全制动松闸;b、抱闸
项目三 提升及深度指示器与控制器
任务:能说出指示器和制动器是怎么用的。
一、深度指示器
深度指示器是矿井提升机的一个重要附属装置。
作用是:
1)指示提升容器在井筒的位置;
2)容器接近井口停车位置发出减速信号;
3)过卷保护;
4)减速阶段通过限速装置进行限速保护等。
目前我国提升机应用较多的是圆盘式深度指示 器和牌坊式深度指示器。
1、圆盘式深度指示器 圆盘式深度指示器由发送部分和接收部分组成 ,其原理是传动轴经齿轮传动,将提升机旋转运动
传给发送自整角机,该自整角机再将信号传给圆盘
式深度指示器上的接收自整角机,二者组成电轴,
实现同步联系,从而达到指示器位置的目的。深度
指示盘装于司机台上,有粗针和精针两个指针,精 针只在容器接近井口时才转动,以便指示精确的停 车位置。

牌坊式深度指示器选型分析

牌坊式深度指示器选型分析

矿井提升机
单绳缠绕式矿井提升机
二、深度指示器选型分析
相关参数:
① 卷筒直径:D=2.5 M
② 深度指示器指针最大行程:L=1450 mm; ③ 深度指示器丝杠螺母螺距:T=40 mm; T=20 mm;
T=16 mm;
④ 齿轮模数:M=3; ⑤ 大、小伞齿轮的齿数比值:Z1/Z2=68/22=3.1。
图如右图所示。它主要由传动轴、
直齿轮、锥齿轮、直立的丝杠、 梯形螺母、支柱、标尺等组成。
一、深度指示器传动原理
提升机主轴把运动传 给深度指示器传动装置, 经过传动轴、齿轮、伞
齿轮带动起深度指示部
分的工作。同时,伞齿 轮又带动蜗轮传动系统,
直至限速装置。
二、深度指示器选型分析
①安装要求:牌坊深度指示器的指针行程应大于标尺全行程
605 710
18 14
64 68
20 20
=1302.50 m 符合设计要求。
三、选型计算
序号 1 2 3 4 5 6 7 提升高度(m) 81 113 148 185 222 190 450 Z5 41 34 29 25 22 18 22 Z6 41 48 53 57 60 64 60 T 40 40 40 40 40 40 20
8 9
的2/3,并不得与标尺相碰。
②分析可知:深度指示器丝杠的转数与提升机主轴的转数成 正比;而主轴转数与提容器在井筒中的位置相对应。
结论:在实际安装中,通过计算提升机特定提升深度下主轴
的转动圈数和提升机主轴到丝杠的传动比可以得到深度指示
器指针的行程。
二、深度指示器选型分析
理论计算:
① 提升容器提升L米时传到深度指示器的转数:
N=L/(D×π ) L:提升深度 ; D1/Z2×(Z5/Z6) ③ 丝杠螺母行程: H=N×T ×i N:传到丝杠的转数 ; T:丝杠螺母的螺距

煤矿绞车考试复习试题带答案

煤矿绞车考试复习试题带答案

煤矿绞车考试复习试题带答案单项选择题(每题1分,共189分)1.靠近掘进工作面迎头(B)长度以内的支架,爆破前必须加固。

A.5mB.10mC.15mD.20m2.块式绞车制动闸按结构的差异,可以分成三种,下列不属于其中的是(A)。

A.专项闸块B.平移式C.角移式D综合闸块3.依据《职业病防治法》的规定,对遭受急性职业病危害的劳动者,用人单位应当及时组织救治、进行健康检查和医学观察,所需费用由(A)承担。

A.用人单位B.当地政府C.该劳动者D.社会保险部门4.《煤矿安全规程》第399~402条对提升钢丝绳定期检验及安全系数等方面有专门规定:升降物料用的钢丝绳,自悬挂时起(D)个月时进行第1次检验,以后每隔6个月检验1次。

A.9B.10C.11D.125.在瓦斯防治工作中,矿井必须从采掘安全生产管理上采取措施,防止(A)。

A.瓦斯积聚超限B.瓦斯生成C.瓦斯涌出D.瓦斯燃烧6.在选用钢丝绳的时候要注意,在井筒淋水大、淋水酸碱度高,以及在回风井中,由于腐蚀严重,应选(D)钢丝绳。

A.镀铜B.镀铝C.镀镍D镀锌7.依据《煤矿安全监察条例》的规定,煤矿安全监察机构审查煤矿建设工程安全设施设计,应当自收到申请审查的设计资料之日起(B)日内审查完毕,签署同意或者不同意的意见,并书面答复。

A.15B.60C.30D.908.在导致事故发生的各种因素中,(A)占主要地位。

A.人的因素B.物的因素C.环境因素D.不可测知的因素9.26.企业职工由于不服管理违反规章制度,或者强令工人违章冒险作业,因而发生重大伤亡事故,造成严重后果的行为是(C)。

A.玩忽职守罪B.过失犯罪C.重大责任事故罪D.渎职罪10.下列不属于机械牌坊式深度指示器的优点的是(A)。

A.体积小B.指示直观清楚C.维护方便D.工作可靠11.《煤矿安全规程》第426条关于斜井提升物料时提升容器最大速度的规定有:用矿车升降物料时,速度不得超过(D)m/s。

矿井初级维修钳工职业技能鉴定考试卷(ABC)及答案

矿井初级维修钳工职业技能鉴定考试卷(ABC)及答案

初级维修钳工职业技能鉴定考试卷(A)单位: 姓名: 准考证号: 分数:一、填空题:1、物体有、、三个方向的大小。

2、假想用剖切平面将零件的某处切断,仅画出断面的图形,成为。

3、零件的耐蘑性、抗腐蚀性及配合质量都同有关。

4、机器和部件都是由组合而成的,用来表达单个零件的图样叫做。

5、一组视图包括、、。

6、根据金属材料在磁场中受到磁化的程度不同,可以分为、、材料三类。

7、合金钢按用途可分为、、。

8、空气压缩机排气温度:单缸不超过,双缸不超过。

9、螺母拧紧后螺纹应露出螺母个螺距。

10、弹性圆柱销式联轴器弹性圈外径与联轴器销孔内径差不应超过㎜。

11、齿轮式联轴器齿厚的磨损量不应超过原齿厚的。

12、蛇型弹簧式联轴器的弹簧厚度磨损量不应超过原厚的。

13、两皮带轮轮轴中心线的平行度不超过。

14、各种设备的机房(硐室)都应备有交接班记录、运转记录、记录、记录、记录、记录。

15、主要提升机任一根钢丝绳的张力同平行张力之差不得超过。

16、主要通风机叶片安装角度误差不得大于。

17、电钻分和两种。

手电钻的电源电压分两相和三相两种。

18、煤电钻常需检修的零部件主要有、、和罗纹联接件等。

19、常用的齿轮副侧方法有、、。

20、绞车检修时,闸带磨损的厚度不得大于,超过时应立即更换。

二、判断题:1、一物件从上方向下投射,在水平面上得到的视图称为左视图。

()2、俯视图与左视图的宽相等。

()3、零件图的标题栏可以不说明零件的材料。

()4、金属材料的化学稳定性是金属材料的耐腐蚀性和抗氧化性的总称。

()5、起重工经考试不合格者,也可以进行起重作业,但不得单独进行。

()6、轴的水平度和多段轴的平行度均不得超过0.2%。

()7、齿轮式联轴器齿厚的磨损量不得超过原齿厚的20%。

()8、两皮带轮轮轴中心线的平行度不超过1‰。

()9、测听一个点就可以判定机械故障所在。

()10、圆盘式深度指示器的指针旋转角度范围应在180°~360°。

提高测绘精度的关键技巧

提高测绘精度的关键技巧

提高测绘精度的关键技巧测绘精度是测绘工作中的一项重要指标,对于地理信息系统、土地利用规划等领域具有重要意义。

在实际的测绘工作中,如何提高测绘精度是一个不容忽视的问题。

本文将从不同角度介绍提高测绘精度的关键技巧。

一、仪器设备的选择与维护测绘仪器设备是测量工作的基础,对于提高测绘精度起着至关重要的作用。

因此,在测绘工作中,合理选择仪器设备并进行维护是必不可少的。

1.选择合适的仪器:不同的测绘任务需要选择不同类型的测量仪器,如全站仪、GNSS接收机等。

根据具体的测绘要求和环境条件,选择适合的仪器设备,可提高测绘精度。

2.定期校准与维护:仪器设备的校准与维护对于确保测绘结果的准确性和精度至关重要。

定期进行仪器的校准和校验工作,及时检修和更换不合格的零部件,保证仪器设备的正常运行状态。

3.人员培训与技能提升:提高测绘精度还需要有一支技术过硬的测绘队伍。

组织人员参加相关培训,提高他们的专业知识和技能水平,可以保证测绘工作的准确性和精度。

二、数据处理与质量控制数据处理是测绘工作中的重要环节,对于提高测绘精度至关重要。

合理的数据处理方法和质量控制措施可以有效提高测绘结果的准确性和精度。

1.数据采集与检查:数据采集过程中要严格按照测绘要求进行,确保数据的完整性和准确性。

同时,及时进行数据质量检查,并针对不合格的数据进行重新采集与修正,确保数据的质量。

2.误差分析与修正:在测绘数据处理过程中,经常会遇到误差。

通过仔细的误差分析,可以找出误差来源,采取相应的修正措施,减小误差对测绘精度的影响。

3.多源数据融合:随着技术的发展,测绘领域可以利用多源数据进行测绘工作。

通过将不同数据源的信息进行融合,可以提高测绘结果的准确性和精度。

三、场地准备与实地操作测绘工作往往需要在复杂的地理环境中进行,合理的场地准备和实地操作是保证测绘精度的关键。

1.地面准备:进行测绘工作前,需要对测绘场地进行细致的勘察和准备工作。

清理测绘区域内的杂草、垃圾等,确保测绘仪器设备的正常操作。

如何解决电子标签读取精度不高的问题

如何解决电子标签读取精度不高的问题

如何解决电子标签读取精度不高的问题电子标签是一种广泛应用于物流、零售等领域的技术,它能够实现对物品的追踪和管理。

然而,随着应用场景的不断扩大和需求的增加,电子标签的读取精度问题也逐渐凸显出来。

本文将从技术和管理两个方面探讨如何解决电子标签读取精度不高的问题。

一、技术方面的解决措施1. 提升标签质量电子标签的读取精度受到标签质量的影响。

因此,提升标签质量是解决问题的关键。

首先,可以通过优化标签材料和制作工艺,提高标签的抗干扰能力和读取距离。

其次,可以采用更先进的射频识别技术,如UHF(Ultra High Frequency)技术,提高标签的读取精度和稳定性。

2. 优化读写设备读写设备是实现电子标签读取的关键环节。

为了提高读取精度,可以通过优化设备的天线设计和功率控制,增强设备对标签的感应能力。

此外,还可以采用多天线阵列和定向天线等技术,提高设备的定位和识别能力。

同时,对于复杂环境下的读取场景,可以考虑使用增强现实技术,通过图像识别和定位算法,提高标签的读取准确性。

3. 引入辅助技术除了优化标签和设备,还可以引入辅助技术来提高电子标签的读取精度。

例如,可以结合传感器技术,对标签周围的环境进行实时监测和调整,以减少干扰和误读。

此外,可以利用机器学习和人工智能等技术,对读取数据进行分析和处理,提高读取的准确性和稳定性。

二、管理方面的解决措施1. 建立标签管理制度电子标签的读取精度问题往往与管理不当有关。

为了解决这一问题,可以建立健全的标签管理制度。

首先,要规范标签的使用和维护流程,确保标签的正确安装和定期检查。

其次,要建立标签的编码和管理规范,确保每个标签都有唯一的标识码,并及时更新和维护相关信息。

此外,还要加强对标签使用人员的培训和监督,提高他们的操作和管理水平。

2. 优化标签布局和环境设计电子标签的读取精度受到环境因素的影响。

为了提高读取准确性,可以优化标签的布局和环境设计。

首先,要合理安排标签的位置和数量,避免标签之间的干扰和重叠。

如何提高牌坊式深度指示器指针续

如何提高牌坊式深度指示器指针续

如何提高牌坊式深度指示器指针续如何提高牌坊式深度指示器指针精度(续)随着现代科学技术的飞速发展,特别是PLC技术的不断完善,牌坊式深度指示器的主要功能之一——“限速功能”已被取代。

这样就对深度指示器的功能提出更高的要求。

对于深度指示器的指针在指示面板上的行程范围偏小;指示精度不高的问题必须解决。

一、相关参数:深度指示器指针最大行程:L,1450mm;深度指示器丝杠螺母螺距:T,20mm;T=16mm指示器相关齿轮齿数之和: Z5+Z6=82 齿轮模数 : M=3大、小伞齿轮的齿数比值:Z/Z,3.1; 12二、理论计算:1、提升容器提升L米时传到深度指示器的转数:N=L/(D×π)×Z1/Z2L:提升深度; D:卷筒直径。

2、丝杠螺母行程:H=N×TN:传到丝杠的转数T:丝杠螺母的螺距(一) 通过计算;2米提升机适用的齿轮表如下: 2米提升机深度指示器更换齿轮选用表Z5 Z6 提升高度(米) 丝杠螺母2米单筒 2米双筒比值齿数齿数螺距 160 160 0.86 38 44 20mm0.64 32 50 20mm 160,250 160,2500.36 22 60 20mm 250,400 250,4000.28 18 64 20mm 400,515 400,5150.22 15 67 20mm 515,645 515,6450.18 13 69 20mm 645,790 645,7900.17 12 70 20mm 790,835 790,8350.12 9 73 20mm 835,1235 835,1235对于提升高度超过1235米时;则需要选用丝杠螺距为16mm。

螺母的螺距也应为16mm。

Z5 Z6 提升高度(米) 丝杠螺母 2米单筒 2米双筒比值齿数齿数螺距0.120 9 73 16mm 1235,1500 1235,15000.093 7 75 16mm 1500,1750 1500,17500.079 6 76 16mm 1750,2000 1750,2000但对于Z5齿轮,齿数7以下为设计不合理。

深度指示仪说明书

深度指示仪说明书

AM-TSY-1DP矿井提升机深度指示仪使用说明书北京金自天正智能控制股份有限公司一、概述本公司生产的AM-TSY-1DP提升机深度指示仪是用于矿井提升中的深度显示仪表。

仪表能够实现提升过程中箕斗的位置粗略及精确显示,上、下行显示,井筒开关显示。

该仪表数据通过PROFIBUS-DP 网络通讯,在网络中作为一种从站设备,可以与任何支持PROFIBUS-DP协议的主站设备通讯。

深度指示仪如图1所示。

图1 深度指示仪二、技术数据供电电压:DC24V电流消耗:1A支持通讯波特率: 9.6K、 19.2K、 45.45K、93.75K、187.5K、500K、 1.5M、 3M、 6M、 12M外形尺寸高×宽×长:635×175×40mm(见附图1)开孔尺寸:593×160mm(见附图1)三、组成及功能1.200个灯(一列)的粗略指示仪表通过一列200个灯表示整个竖井,提升过程中箕斗的实际位置由其中的一个灯指示,即箕斗到了竖井中的某个位置时,仪表中对应该位置的灯就被点亮,这样就可以动态显示整个箕斗的提升过程。

实际上,200个灯列是对整个竖井的按比例缩小,比例因竖井的深度不同而异。

例如:竖井深度为700米,那么仪表上相邻两个灯间的距离就表示为700/200约 3.5米,如第10灯点亮,即箕斗在井中3.5*10=35米处。

2.8个数字点阵显示(精确显示)箕斗的精确位置通过点阵显示的阿拉伯数字表示,本仪表可以显示6位数字、一个符号位、单位,可精确到厘米(cm)。

显示格式如:+123.45m。

3.2列井筒开关信号指示灯(每列32个)及上下行指示灯井筒开关显示箕斗提升过程中,对应实际位置的井筒开关动作情况;上、下行指示灯显示箕斗的提升方向。

4.PROFIBUS通讯和数据处理专用芯片ANYBUS-IC用于实现PROFIBUS协议的通讯,微处理器89C52用于处理与主站设备通讯及控制显示。

如何提高测绘精度和准确性

如何提高测绘精度和准确性

如何提高测绘精度和准确性测绘技术是现代社会建设中不可或缺的一环。

它不仅应用于城市勘测、土地规划等领域,还在各个行业中发挥着重要作用。

提高测绘精度和准确性,对于保障工程质量、提高工作效率至关重要。

本文将从技术与管理两个方面探讨如何提高测绘精度和准确性。

一、技术方面的提升1. 先进的测绘设备测绘设备的先进性直接影响着测绘数据的精确程度。

技术的不断进步,为测绘工作提供了更高精度的设备。

例如,现代全站仪、激光测距仪等设备,可以通过电子方式记录测量数据,并具备更高的测量精度和稳定性。

同时,地面面板、反光板等目标点标志物的设计和制造也在不断改善,使其更容易被设备准确识别。

2. 高精度数据处理软件测绘工作离不开数据的处理和分析。

传统的数据处理方法虽然准确,但效率较低。

现今,高精度数据处理软件的出现使得测绘数据的处理变得更加高效和精确。

通过这些软件,可以对测量数据进行快速的计算、修正和分析,从而提高结果的准确性。

3. 卫星导航系统的应用卫星导航系统(如GPS、北斗系统等)的发展,给测绘工作带来了革命性的变化。

利用卫星导航系统,可以实现高精度的位置信息获取,大大提高了测绘数据的准确性。

同时,卫星导航系统还可以与测绘设备进行无线连接,实现数据的实时传输和处理,进一步提高工作效率。

二、管理方面的改进1. 严格的测绘质量控制测绘质量控制是提高测绘精度和准确性的关键环节。

建立严格的质量控制体系,从测绘数据的采集到处理、验证和发布等环节,制定相应的操作规范和质量标准,确保每个环节都符合要求。

此外,加强对人员培训和考核,提高员工的专业素质和责任意识。

2. 合理规划测绘任务合理规划测绘任务是提高测绘精度和准确性的基础。

在确定测绘任务时,应充分考虑任务的复杂程度、测绘对象的特点以及测绘准确性的要求等因素,制定科学、合理的测量方案。

此外,对于大型项目,应提前进行工地勘察和平差测量,为后续测绘工作提供可靠的基础数据。

3. 多元化数据验证手段数据的准确性是测绘精度的基础。

保证精度的技术措施有哪些

保证精度的技术措施有哪些

保证精度的技术措施有哪些在各个领域的应用中,都需要保证精度,特别是对于数据、测量、制造等领域来说,精度尤为重要。

那么,该如何保证精度呢?本文将对一些常用的技术措施进行介绍。

1. 校准校准是确保测量仪器或设备符合标准的一种方式。

对于需要高精度测量的工作,如测试、计量、仪器等,都需要进行校准以保证结果的精度。

在校准过程中,通常需要使用标准装置并将其与被测量设备进行等量比较,以检验被测物是否符合标准。

而校准的效果、周期、方法则需要根据实际情况和标准要求来决定。

2. 保护在测量或使用过程中,保护被测量设备或仪器的完整性和可靠性,可以有效提高精度。

例如,在使用测量仪器时,需要注意使用环境、避免振动、防止物体碰撞等,以保护仪器的正常工作。

在运输过程中,也需要加强包装、避免摔落等措施,以避免设备损坏。

3. 环境控制控制环境因素的影响也是保证精度的一项重要技术措施。

在测量和制造等领域,环境因素如温度、湿度、压力等都会对测量或制造过程产生影响。

因此,在实际生产和测试过程中,需要注意环境控制,合理调节温度和湿度、加强空气净化等措施,以消除或减少这些因素的影响,提高精度。

4. 运维管理对于用于数据、信息处理的设备,运维管理也是保证精度的关键因素。

良好的设备维护和管理,可以有效延长设备寿命,提升设备精度,避免设备失灵或瘫痪。

因此,在使用这类设备时,需要定期检查维护、更换易损件等,以保证其正常工作。

5. 验证验证是确保测试的数据或结果符合预期的另一种方式。

在对重要数据或结果进行处理时,需要进行数据验证,避免因数据错误或缺失等原因造成的误判和误导。

验证结果需要与相应的参考值进行比较,以确定结果是否真实合理。

总的来说,保证精度需要综合使用以上技术措施,并根据实际情况和要求制定相应的方案和措施。

而在实际操作或使用中,则需要不断总结经验,不断提升技术水平和服务质量。

牌坊式深度指示器工作原理分析

牌坊式深度指示器工作原理分析

牌坊式深度指示器工作原理分析1.引言1.1 深度指示器的作用用于矿井提升机的深度指示器,是矿井提升机的一个重要附属装置。

它能够向提升司机指示提升容器在井筒的相对位置。

近代提升机控制系统的设计特别强调安全可靠性,所以提升过程监视和安全回路是现代提升机控制系统的重要环节。

提升过程监视主要是对提升过程中的各种工况参数如速度、电流等进行监视以及各主要设备的运行状态监视。

其目的在于使设备运行过程中的各种故障在出现之前就得以处理,防止事故发生。

安全回路旨在出现机械、电气故障时控制提升机进入安全保护状态。

为确保人员和设备的安全,一定要确保提升机在出现故障时能准确地实施安全制动。

为满足以上技术要求,深度指示器上装有可发出减速信号的装置和过卷开关,当提升容器接近井口停车位置时,信号发生装置能发出减速提示声,提醒司机注意操作;当司机操作失误,提升容器撞到井架上设置的过卷开关或深度指示器上的螺母碰到其上面的过卷开关时,立即切断安全保护回路,电动机断电,保险闸制动;同时深度知识指示器上具有限速装置,当提升容器到达终点停车位置前的减速阶段,通过限速装置可将提升机速度限制在2米/秒。

1.2 深度指示器分类深度指示器按其测量方法的不同,可分为直接式和间接式。

直接式测量在原理上可采用以下几种方法:①在钢丝绳上充磁性条纹;②利用有规律的钢丝绳花作行程信号;③利用高频雷达、激光或红外测距装置等。

这类深度指示器的优点是测量直接、精确、可靠,不受钢丝绳打滑或蠕动等影响。

间接式测量时通过与提升容器连接的传动机构间接测量提升容器在井筒中的位置,一般是通过测量提升机卷筒转角,再折算成行程。

这类深度指示器的优点是技术设备简单,易于实现;缺点是体积比较大,指示精度不高,容易受钢丝绳打滑、蠕动或拉伸变形等因素的影响。

我国目前使用的矿井提升机深度指示器仍采用间接测量式。

2.牌坊式深度指示器牌坊式深度指示器是目前我国矿用提升机中主要使用的深度指示器系统,它是由牌坊式深度指示器和深度指示器传动装置两大部分组成。

矿井提升机主轴装置技术改造

矿井提升机主轴装置技术改造
夯堪差矿 井提 升机 主轴 装 置技 术改造
王 才
( 新汶妒业集 团华丰煤矿 , 东 华丰 2 11) 山 743
摘 要 华 丰煤矿三部矿井提升机 均属于淘汰设备, 使用年限过长, 在问题 较多, 井在保证 正常生产 的情 况下, 存 矿 实施 了提 升机主轴装置技
3 提 升机 安装 中的技 术 问题 3 1 新 主轴装 置 的安 装 . ( )按拆 出旧主轴装置 的逆 向步骤将新 主轴安装 1 就位 。
作者简 介: 王才 ( 92一) 男 , 17 。 毕业于 山东科 技大学 , 工业 自动 化 专业 , 大学机电工程师 , 注册安全工程 师, 曾在《 山东煤炭科技》 表 发 论文多篇。
2 技术 改造 准备 工作
2 1 做 好 新 旧设 备衔 接测 量 .
设备制造厂家在矿井技术人员的配 合下搞好 原提 升机和新提升机 有关 尺寸 的测 量工作 , 保证 准确无 并 误。 2 2 做 好 新设备 制造 中的质量监 督 .
收稿 日期 :0 9—0 20 9一l 7
紧 ; 出衬木及滚筒 ; ④拆 ⑤拆旧联轴器 ; ⑥拆 旧主轴 , 运 到绞 车房外 。
华 丰煤 矿主井 提升 机型 号为 X T K 2×3×1 5 . B一 2, 0 副井 提 升 机 型号 为 :B 3 0/ 5 0—2 一20 2 m 0 0 12 A, 1m 人行井提升机型号为 : K 2× X T 2×1 2 , B一 0 三部 提升机 均需对 机械部分和安 全制动 系统进行技术 改造 。技术 改造的重点是更换 主轴装 置 , 并将原 来 的闸瓦移 动轮 式制动装置改为盘式制动装置 。华丰煤矿在保证 正常 生产的情况下 , 先后对 三部 提升机实施 了主轴装 置技 术改造 。

煤矿提升机提升位置的精确指示与控制

煤矿提升机提升位置的精确指示与控制

煤矿提升机提升位置的精确指示与控制摘要:随着大型、特大型矿井的设计,其装备的提升机配套功率增大。

同时,近年来,我国煤矿采煤机械化程度逐渐走高。

对于煤矿安全生产中的一些关键设备,例如煤矿提升机提升位置指示器,需要对提升容器运行位置进行精确指示。

煤矿提升机提升位置指示器是一种用来指示提升机罐笼等提升容器在提升井中状态的仪器,也是提升机的重要组成部分。

关键词:煤矿提升机;提升位置;指示控制引言目前,国内的煤矿提升机提升位置指示器为牌坊式深度指示器和圆盘深度指示器。

它们的信号都是从主轴直接获取,以此推测提升容器的位置,然后通过自整角机来调控其运动的位置。

这种控制方式误差较大、精度不足,不仅威胁到生产效率,更是埋下了很多的安全隐患。

磁偶式无杆气缸具有定位精度高、安装方便、构造简单、价格低廉等优点,因此非常适用于驱动煤矿提升位置指示器的运行。

目前,影响气动位置伺服控制精度的主要因素是:气动系统的非线性特性,主要表现在比例方向控制阀质量流量方程的非线性、系统数学模型的非线性与磁偶式无杆缸运动时摩擦力的非线性;合适的控制策略,合适的控制策略可以对气动系统数学模型误差进行弥补,且可以进一步提高气动伺服系统的位置控制精度。

为了提高气动系统的位置控制精度,学者们一般将气动系统的数学模型进行线性化。

但如果模型的运动距离与最初预定的工作范围相差较大时,其设计与分析就失去了意义。

1数智化无人操控技术1.1智能检测监控技术①提升机闸间隙监测保护采用高可靠性位移传感器在线实时采集闸间隙数据,将数据信号传输到PLC控制箱。

PLC控制箱由可编程控制器、信号变送器、中间继电器、安全栅等组成,完成对间隙数据信号的变换、放大,将各个盘形闸间隙值在显示屏上显示出来。

由PLC测算出相应盘闸的状态,与无故障设定值进行比较,判断识别各个盘形闸是否存在闸瓦磨损或弹簧疲劳等故障现象,在故障状态时发出报警并保存报警记录。

②提升机实时检测诊断系统在提升机主电动机、减速机及卷筒固定位置设置监测点,实时监测电机、减速机、主轴的振动和温度,并实现对轴承振动信号诊断分析、变化趋势分析、频谱分析、包络谱分析等离线分析功能,在操控台显示屏上实时显示运行值,在超出限值时报警或发现停机信号并自动生成诊断报告。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

牌坊式深度指示器指针的精度
牌坊式深度指示器在当前的矿山的提升机领域里有着广泛的应用。

它也是矿井提升机重要的保护检测装置。

其主要作用有:
1、向司机指示提升容器在井筒的实际位置;
2、容器接近井口停车位置时发送减速信号;
3、当提升容器过卷时,发出过卷信号,并进行安全保护。

一、存在问题:
在实际使用中发现深度指示器的深度指针的行程范围偏小;在有的行程达不到整个行程的三分之二;尤其以200米以下的提升高度较明显。

这就大大影响深度指示器的精度;造成停车位置不准确,严重的会发生安全事故。

二、相关计算:
这是牌坊式深度指示器附带的齿轮更换选用表,以此为例进行相关验算,加以说明。

2米提升机更换齿轮选用表
提升高度(米)Z5 Z6 丝杠螺母
K7115 K7116 K71151 齿数齿数螺距
236 236 22 60 20mm
236~364 236~364 330 18 64 20mm 364 364~490 14 68 20mm
490~660 490~600 330~720 12 70 20mm
660~950 9 73 20mm
720 9 73 16mm
牌坊式深度指示传动系统原理图
理论计算:
从传动的原理图分析可知:深度指示器丝杠的转数与提升机主轴的转数成正比;而主轴转数与提容器在井筒中的位置相对应。

以2米提升机更换齿轮选用表中的齿轮齿数进行验算:
确定相关参数:
1、根据主轴装置——主轴的轴径以及轴头的尺寸确定大伞齿轮的齿数:Z1=124;
Z2=40或Z1=68;Z2=22,模数M=3以此为主轴到丝杠的第一传动比,i=Z1/Z2。

2、根据牌坊式深度指示器的齿轮更换表选取提升高度H=236 米;Z5=22; Z6=60 ; 丝杠螺母螺距t=20mm
3、计算:(卷筒直径为2米;Z5、Z6按表选取)
(1)提升机提升深度H=236米时主轴转动的圈数:
N=H/(D×π)=37.5 (转)
主轴到深度指示器丝杠的传动比:
i=Z1/Z2×(Z5/Z6)=1.03;
深度指示器指针的行程:
S=t×n1=t×i×N=851.8 mm
(2)提升机提升深度H=364米时主轴转动的圈数:
N=H/(D×π)=57.96 (转)
主轴到深度指示器丝杠的传动比:
i=Z1/Z2×(Z5/Z6)=0.869;
深度指示器指针的行程:
S=t×n1=t×i×N=1074.9 mm
(3)提升机提升深度H=490米时主轴转动的圈数:
N=H/(D×π)=78 (转)
主轴到深度指示器丝杠的传动比:
i=Z1/Z2×(Z5/Z6)=0.63;
深度指示器指针的行程:
S=t×n1=t×i×N=993 mm
(4)提升机提升深度H=660米时主轴转动的圈数:
N=H/(D×π)=105 (转)
主轴到深度指示器丝杠的传动比:
i=Z1/Z2×(Z5/Z6)=0.53;
深度指示器指针的行程:
S=t×n1=t×i×N=1113.7 mm
三、问题分析:
通过以上计算,深度指示器的指针行程分别为851.8mm;1074.9mm、993mm
和1113.7mm。

而深度指示器指针在指示面板的行程:1450 mm
并没有占满过全部行程;比如在(1)中,A=851.5 mm<1450×2/3 mm
实际工作中,还会更小。

比如提升高度H=200米时;按表选取Z5=22;
Z6=60 时计算
S=721.6 mm
提升高度H=240 米;按表选取Z5=18; Z6=64;时计算
S=664.2 mm
以上所取得的指针行程数据要远远小于1450mm的三分之二——966.6mm。

这就造成深度指示器指针指示矿井筒中提升容器不准确。

那么为什么会造成这种状况出现呢?
这是由于在以往的提升机设计中《煤矿安全规程》要求:在限速装置中“如果限速装置为凸轮板其在一个提升行程内的旋转角应不小于270度”的规定所限制,为了使凸轮板转角大于270°;从公式:α=H/(D*π)*Z1/Z2*Z5/Z6*Z7/Z8×360°式可以看
出,在D、Z1、Z2、Z7和Z8的数数是固定不变的,只能改变Z5(增大)和Z6(减小)的齿数,才能增大限速圆盘的旋转角度。

从牌坊式深度指示传动系统原理图中我们也可以看到框内部分已经不用或取消;但它的功能已经由不断发展的提升机电控系统-——限速系统所取代。

才导致现在的深度指示的指针行程没有在满行程上。

四、结论:
通过上述计算,深度指示器所代附表挂轮虽然可以满足提升机提升高度的指示需求,但同时对于遇到小于300米的提升高度时,指示器的指针行程没有占满超过指针行程的三分之二;因此为增加指示器精度,建议应增大齿轮Z5的齿数、减小齿轮Z6的齿数,来增加深度指示器指针的行程,提高指示器的精度。

以满足实际工作的需要。

锦州大可矿山机械制造有限公司
技术部杨光瑞
2013年元月。
