电动机铭牌的解释

电动机铭牌的解释：

1、型号：

例如Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S

表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

2、额定功率：

电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。

3、额定速度：

在额定状态下运行时的转速称为额定转速。

4、额定电压：

额定电压是电动机在额定运行状态下，电动机定子绕组上应加的线电压值。Y 系列电动机的额定电压都是380V。凡功率小于3KW的电机，其定子绕组均为星型联接，4KW以上都是三角形联接。

5、额定电流：

电动机加以额定电压，在其轴上输出额定功率时，定子从电源取用的线电流值称为额定电流。

6、温升（或绝缘等级）：

指电机超过环境温度的热量。

7、防护等级：

指防止人体接触电机转动部分、电机内带电体和防止固体异物进入电机内的防护等级。

防护标志IP44含义：

IP——特征字母，为“国际防护”的缩写；

44——4级防固体（防止大于1mm固体进入电机）；4级防水（任何方向溅水应无害影响）。

8、接法：

电机绕组引出端的连接方式：Δ 或Y 接法。

9、LW值：

LW值指电动机的总噪声等级。LW值越小表示电动机运行的噪声越低。噪声单位为dB。

10、工作制：

指电动机的运行方式。一般分为“连续”（代号为S1）、“短时”（代号为S2）、“断续”（代号为S3）

abb电机铭牌参数解释

1.电机型号：指电机的具体型号，用于区分不同型号的电机。

2. 额定功率：指电机在额定工作条件下所能输出的功率，单位为千瓦(kW)。

3. 额定电压：指电机在额定工作条件下所需的电压，单位为伏特(V)。

4. 额定电流：指电机在额定工作条件下所消耗的电流，单位为安培(A)。

5. 频率：指电机所适用的电源频率，单位为赫兹(Hz)。

6. 转速：指电机在额定工作条件下的转速，单位为转/分。

7. 防护等级：指电机的防护等级，用于说明电机所能承受的环境条件和防护等级。

8. 绝缘等级：指电机的绝缘等级，用于说明电机所能承受的最高电压。

9. 制造日期：指电机的制造日期，用于了解电机的生产时间和使用寿命。

10. 制造厂家：指电机的生产厂家，用于了解电机的生产来源和质量保证。

- 1 -

220kw电机铭牌参数说明

对于电机的铭牌参数说明,一般包括以下内容：

1. 额定功率：即电机额定输出功率,单位为千瓦（kW）。

2. 额定电压：即电机额定工作电压,单位为伏特（V）。

3. 额定电流：即电机在额定电压下的额定电流,单位为安培（A）。

4. 额定转速：即电机额定转速,单位为转/分钟（rpm）。

5. 额定频率：即电机额定工作频率,单位为赫兹（Hz）。

6. 工作制度：即电机工作制度类型,例如S1 （连续工作制）, S6 （间歇周期工作制）等等。

7. 绕组型号: 电机绕组的型号。

8. 防护等级：即电机的防护等级,例如IP54,表示电机的尘埃和水的防护等级。

以上是典型的电机铭牌参数,不同型号电机的铭牌参数会有所不同。建议您查看电机使用说明书或者咨询相关厂商了解具体参数。

高压电机铭牌

高压电机铭牌上通常会标注以下信息：

厂商信息：包括制造商名称、制造国家或地区以及联系方式。

电机型号：一般有专门的型号编码标注。

额定功率：电机的额定功率，单位一般为千瓦（KW）或马力（HP）。

额定电压和频率：电机的额定工作电压和频率。

额定转速：电机的额定转速，单位为转/分钟（RPM）。

额定电流：电机的额定电流，在额定电压下的运行电流。

绝缘等级：电机的绝缘等级，表示电机能够承受的最高工作温度。

此外，铭牌上还可能标注电机的重量、出厂日期、编号等信息。这些信息对于电机的安装、使用和维护都非常重要，因此应该认真阅读并妥善保管铭牌。

电机铭牌介绍课件

根据环境条件选择电机
考虑电机的防护等级、工作温度和海拔高度等环境条件。
根据铭牌进行电机维护和保养
定期检查电机铭牌
确保电机铭牌清晰可见，方便查看电机的参数和规格。
定期维护电机
根据电机的维护要求进行保养，如更换轴承、清洗电机等。
记录电机运行情况
记录电机的运行时间、负载和电流等数据，以便及时发现异常情况。
制造商信息
包括制造商名称、地址、联系方式等信息，以便用户联系售后服务。
安全警示
提醒用户在使用电机时应注意的安全事项，如禁止在潮湿环
境下使用、禁止超载等。
02 电机铭牌上的基本信息
电机型号
电机型号是电机的重要标识，它包含了电机的系列、规格、性能等信息。通过电机型号，我们可以了解电机的类型、额定功率、额定电压、额定电流等参数，从而更好地选择和使用电机。
THANKS
感谢观看
额定功率是指电机在规定的工作条件下，能够长时间正常工作的输出功率。额定电压是指电机在额定功率下工作时，所对应的输入电压值。额定电流是指电机在额定功率下工作时，所对应的输入电流值。额定转速是指电机在额定功率下工作时，电机的转速。
电机性能指标
电机性能指标是用来评估电机性能好坏的一系列参数，包括效率、功率因数、温升等。这些指标反映了电机的设计、制造和使用的水平，对于电机的性能和使用寿命有着重要的影响。

电机铭牌基本知识

负载类型。机械转矩 — 转矩特性。机械的工作制类型。机械的起动频度。负载的转矩惯量大小。是否需要调速。机械的起动和制动方式。机械是否需要反转。电机使用场所
防爆电机介绍介绍一下防爆名词术语、防爆型式、级别、类别和温度组别、防爆电机选型原则 1、防爆名词术语(摘自 GB2900.35-1998) 1.1 防爆电气设备：在规定条件下，不会引起周围爆炸性环境点燃的电气设备。 1.2 爆炸性混合物：在爆炸上下限 - 之间的可燃性气体、蒸气、薄雾、粉尘或纤维与空气的混合物。 1.3 最高表面温度：电气设备在规定范围内最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件或电气设备任何表面所达到的最高温度。 1.4 温度组别 : 爆炸性环境用电气设备按其最高表面温度划分的组别。 1.5 引燃温度：可燃物质从气体或蒸气形态与空气形成的混合物，在规定条件下被热表面引燃的最低温度。 1.6 闪点：在某一标准条件下使液体释放出一定量的蒸气而能形成可点燃的蒸气、空气混合物的液体最低温度。 1.7 最小点燃电流：在规定条件下在规定的火花试验装置中，能点燃混合物的最小电流。 1.8 爆炸上限 : 空气中可燃性气体，蒸气或薄雾的浓度，高于该浓度就不能形成爆炸性气体环
爆炸危险场所（环境）中，应不设置或尽可能少设置电气设备，以减少因电气设备或电气线路发生故障而成为引爆源引起的爆炸事故。必须设置电气设备时，应选用适用于该危险区中的防爆电气设备。本节主要介绍电气设备的防爆原理和电气设备上采取的防护措施。一、用外壳限制爆炸和隔离引燃源 1．用外壳限制爆炸

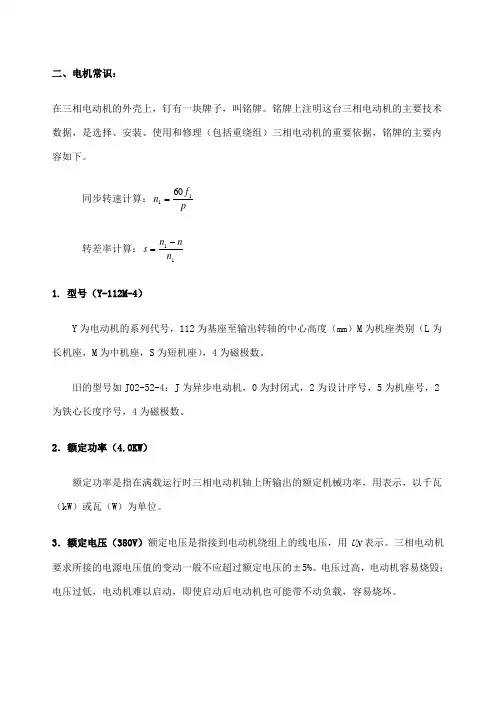

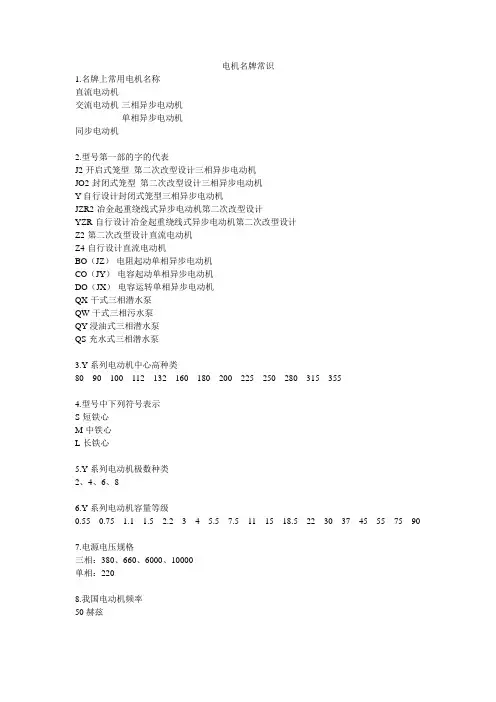

电机铭牌常识

二、电机常识：

在三相电动机的外壳上，钉有一块牌子，叫铭牌。铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。同步转速计算：p

f n 1160= 转差率计算：1

1n n n s -= 1. 型号（Y-112M-4）

Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）

额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。若超过额定电流过载运行，三相电动机就会过热乃至烧毁。三相异步电动机的额定功率与其他额定数据之间有如下关系式式中 N ϕcos ——额定功率因数

N η ——额定效率

5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。我国规定标准电源频率为50Hz 。

电机铭牌常识

二、电机常识：

f n 1160= 转差率计算：1

1n n n s -= 1. 型号（Y-112M-4）

Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（）

额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

N η ——额定效率

5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。我国规定标准电源频率为50Hz 。

很详细的电机铭牌解读，再也不用担心看不懂电机了

电动机型号是便于使用、设计、制造等部

门进行业务联系和简化技术文件中产品名称、

规格、型式等叙述而引用的一种代号。下面为

大家介绍电动机型号含义等信息。

一、电动机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如：

异步电动机 Y 同步电动机 T

同步发电机 TF 直流电动机 Z

直流发电机 ZF

2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。

比如：

隔爆型用B表示 YB轴流通风机上用 YT

电磁制动式 YEJ 变频调速式 YVP

变极多速式 YD 起重机用 YZD等。

3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y2 YB2

4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。

如：Y2-- 160 M1 – 8

Y：机型，表示异步电动机;

2：设计序号，“2”表示第一次基础上改进设计的产品;

160：中心高，是轴中心到机座平面高度;

M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。

8：极数，“8”是指8极电动机。

如：Y 630—10 /1180

Y表示异步电动机;

630表示功率630KW;

10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;

电机铭牌m0和mn

电机铭牌上的M0和MN是两个重要的参数，它们分别代表了电机的额定电流和额定电压。这两个参数对于电机的正常运行和使用寿命具有重要意义。本文将详细介绍电机铭牌上M0和MN的含义和作用。

一、M0的含义和作用

M0是电机的额定电流，是指在电机正常工作时的电流值。电机铭牌上的M0值是根据电机的设计、制造工艺和材料等因素确定的，它反映了电机的最大允许电流值。使用电机时，应该保证通过电机的电流不超过M0值，否则会导致电机过载，影响电机的正常运行和使用寿命。因此，在选择和使用电机时，需要根据实际负载情况合理配置电机，保证电机正常运行并延长其使用寿命。

二、MN的含义和作用

MN是电机的额定电压，是指在电机正常工作时的电压值。电机铭牌上的MN值是根据电机的设计、制造工艺和运行环境等因素确定的，它反映了电机的最大允许电压值。使用电机时，应该保证加在电机上的电压不超过MN值，否则会导致电机电压过高，导致电机发热、损坏或引发安全事故。因此，在选择和使用电机时，需要根据电源情况和电机的工作环境合理配置电机，保证电机正常运行并延长其使用寿命。

总之，电机铭牌上的M0和MN是两个重要的参数，它们对于电机的正常运行和使用寿命具有重要意义。了解这两个参数的含义和作用，可以帮助我们更好地选择和使用电机，避免因电机过载或电压过高而引发的安全事故。

电机铭牌参数介绍及中英文对照

下图是一个很常见的motor（电动机）的nameplate（铭牌）

主要参数有：

1.Rated voltage or voltages 额定电压：电机的电源电压要同这个一致，但一般容许10%d误差，比如460V的电机，电源电压从414V 到506V都是可以的。

2.Rated full-load amperage 额定电流：也就是满载电流，简称FLC 或FLA full load amperage , 电机供电电缆，过流过载保护，启动器都要根据这个值来计算选取。

3.Frequency 频率：主要有60HZ 和50HZ，不同国家要选取不同的频率。

4.Phase 相数：交流电机主要是单相电机和三相电机。工业上多用三相鼠笼异步电机。

5.Rated full-load speed 额定转速：在额定电压和频率下，电机满载时的转速。一般三相感应电机额定转速是空载时转速的96% to 99%。

6.Insulation class and rated ambient temperature 绝缘等级和额定环境温度：一般常见的小型电机绝缘等级有CLASSB F和H，它们代表不同的电机绕组能承受的最高温度，分别是：130° C，155° C，180°C. 环境温度一般要求40° C以内。如果环境温度过高，电机的绝缘等级也要提高。

7.Rated horsepower 额定功率：电机能做多大功取决于它，它的计算公式：Horsepower (hp)=[Motor Speed×Torque (lb-ft)]÷5,250 ，1hp=746w, 利用它我们可以计算额定电流以及选取供电系统的大小。

电机铭牌要求标准

一、引言

电机是工业化进程中的重要设备，广泛应用于电力、石油、化工、煤炭等多个行业。电机的安全、稳定运行对于企业的生产效益和安全性具有举足轻重的作用。而电机铭牌，作为电机的一个重要组成部分，更是直接关乎电机的正常使用和安全性。本文将主要探讨电机铭牌的要求标准，以帮助企业提高电机产品质量，确保安全可靠。

二、电机铭牌概述

电机铭牌是固定在电机壳体上的标牌，通常包括电机型号、额定功率、额定电压、额定电流、转速、生产日期等重要信息。它是电机产品的一种直观表现形式，对于用户了解电机基本参数、保证安全使用以及产品维护具有关键作用。

三、相关法规与标准

电机铭牌的设计与制作需遵循国家或行业的相关法规和标准。例如，GB 755-2008《旋转电机定额和性能》和GB 1971-2016《旋转电机通风冷却系统的设计规则》等国家标准对电机铭牌的信息内容、制作材

料、字体颜色等都有详细的规定。这些标准对于确保产品质量安全、提高生产效率以及维护市场秩序具有重要意义。

四、具体要求分析

不同类型的电机产品有着不同的铭牌要求。以下是一些常见的电机铭牌要求：

1. 材料选择：应使用防腐、防油、耐磨等性能良好的材料制作铭牌。

2. 印刷字体：应清晰、规整，易于阅读。

3. 颜色涂装：应采用醒目的颜色搭配，使人在一定距离内就能清楚地辨认出电机的相关信息。

4. 尺寸大小：应按照标准尺寸制作，过小或过大都会影响阅读效果。

5. 信息内容：应包括但不限于电机型号、额定功率、额定电压、额定电流等基本信息。

五、实际操作事项

在安装、生产过程中，应注意以下事项：

电动机铭牌解读，超详细

1、型号：

Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。

有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。

Y2：Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。

Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。

Y2系列电动机额定电压为380V，额定频率为50Hz。功率3kwt 以下为Y接法，其他功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。

Y3系列电动机的特点是首次采用了冷轧硅钢片，且Y3电机用铜用铁量都略低于Y2系列（Y2系列低于Y系列），三圆是一样的，槽形不同，铁芯长大多不同；在机座外形方面做了改进，散热筋的数量加多加高，对铸件质量也有一定要求；相比较Y系列和Y2系列电机机座号范围进行了扩大（小的有63、71；大的有400、450－称之为低压大功率系列，实际上是Y3的延伸）；Y3电机的冷却风扇也不同（无论尺寸和形状类型均不同）；能效方面Y3系列电机的效率标准等同于欧盟EFF2标准等级，可以达到出口欧盟等级；此外Y3电机对降噪技术做了研究，噪声限值比Y2系列低。

电机铭牌基本知识

电机基本知识

电机是电动机和发电机的统称，通常分为直流电机和交流电机两大类，交流电机分为异步电机与同步电机两类。

这里介绍一下同步电机、异步电动机、电机产品型号编制方法、工作制（S类）、防护型式：IPXX、电机安装结构型式IM XX、绝缘等级、异步电动机额定数据、异步电机主要技术指标、电机选型要点。

1、同步电机回顶部

转子转速与旋转磁场的转速相同的一种交流电机，它具有可逆性。可作发电机运行，也可作电动机运行，还可作补偿机运行。

2、异步电动机回顶部

异步电动机是一种基于电与磁相互依存又相互作用而达到能量转换目的的机械。它的定子、转子在电路上是彼此独立的，但又是通过电磁感应而相互联系的，其转子转速永远低于旋转磁场的转速，即存在有转差率，故称为异步电动机。

工作原理：电机定子通入三相交流电时即可产生旋转磁场，假设旋转磁场为顺时针转动，静止的笼形转子切割磁力线产生感应电流，通电导体在磁场中受力，且此转矩与磁场旋转方向一致，所以转子便顺着旋转磁场方向转动起来。

3、电机产品型号编制方法回顶部

产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，示例：

我公司低压电机（1140V及以下）主要产品代号有：Y、YDDC、YA、YB2、YXn、YAXn、YBXn、YW、YBF、YBK2、YBS、YBJ、YBI、YBSP、YZ、YZR等；高压电机（3000V及以上）主要产品代号有：Y、YKK、YKS、Y2、YA、YB、YB2、YAKK、YAKS、YBF、YR、YRKK、YRKS、TAW、YFKS、QFW等。

电机铭牌常识

二、电机常识：

在三相电动机的外壳上,钉有一块牌子,叫铭牌;铭牌上注明这台三相电动机的主要技术数据,是选择、安装、使用和修理包括重绕组三相电动机的重要依据,铭牌的主要内容如下; 同步转速计算：p

f n 1160= 转差率计算：1

1n n n s -= 1. 型号Y-112M-4

Y 为电动机的系列代号,112为基座至输出转轴的中心高度mmM 为机座类别L 为长机座,M 为中机座,S 为短机座,4为磁极数;

旧的型号如J02-52-4：J 为异步电动机,0为封闭式,2为设计序号,5为机座号,2为铁心长度序号,4为磁极数;

2．额定功率

额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率,用表示,以千瓦kW 或瓦W 为单位;

3．额定电压380V 额定电压是指接到电动机绕组上的线电压,用U N 表示;三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%;电压过高,电动机容易烧毁；电压过低,电动机难以启动,即使启动后电动机也可能带不动负载,容易烧坏;

4．额定电流8.8A 额定电流是指三相电动机在额定电源电压下,输出额定功率时,流入定子绕组的线电流,用I N 表示,以安A 为单位;若超过额定电流过载运行,三相电动机就会过热乃至烧毁;三相异步电动机的额定功率与其他额定数据之间有如下关系式

式中 N ϕcos ——额定功率因数

N η ——额定效率

5．额定频率50Hz 额定频率是指电动机所接的交流电源每秒钟内周期变化的次数,用N f 表示;我国规定标准电源频率为50Hz;

6．额定转速1440r/min 额定转速表示三相电动机在额定工作情况下运行时每分钟的转速,用N n 表示,一般是略小于对应的同步转速1n ;如1n =1500r/min,则N n =1 440r/min;

电机铭牌常识

二、电机知识：之宇文皓月创作

在三相电动机的外壳上，钉有一块牌子，叫铭牌。铭牌上注明这台三相电动机的主要技术数据，是选择、装置、使用和修理（包含重绕组）三相电动机的重要依据，铭牌的主要内容如下。同步转速计算：p f n 1160=

转差率计算：11n n n s -=

1. 型号（Y-112M-4）

Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）

额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用暗示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 暗示。三相电动机要求所接的电源电压值的变动一般不该超出额定电压的±5%。电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 暗示，以安（A ）为单位。若超出额定电流过载运行，三相电动机就会过热乃至烧毁。三相异步电动机的额定功率与其他额定数据之间有如下关系式

式中 N ϕcos ——额定功率因数

N η ——额定效率

5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变更的次数，用N f 暗示。我国规定尺度电源频率为50Hz 。
