第第1717讲讲空调用制冷机组空调用制冷机组
制冷机组的工作原理培训课件
欢迎来到制冷机组的工作原理培训课件！在这个课程中，我们将深入研究制 冷机组和空调系统的基础知识，探索制冷循环工作原理，以及了解压缩机的 工作原理。
制冷循环工作原理
1
压缩机
2
解释压缩机在制冷循环中的作用，并探
讨不同类型的压缩机。
3
控制系统
4
探索制冷循环中的控制系统，包括温度 控制和压力控制。
冷凝器和蒸发器的功能与工作原理
冷凝器
冷凝器的功能是将制冷剂的热量释放到外部环境中， 通过散热来降低制冷剂的温度。
蒸发器
蒸发器的功能是将制冷剂吸收周围环境的热量，从 而使空气或物体变得更加凉爽。
控制系统和维护保养
温度控制
了解如何使用温度控制系统来 维持恒定的制冷温度，并防止 过热或过冷。
压力控制
探讨如何设置压力控制系统， 以确保制冷机组运行在安全范 围内。
蒸发器
介绍蒸发器的功能和工作原理，以及如 何实现制冷效果。
冷凝器
介绍冷凝器如何将热量释放到周围环境 中，并讨论不同类型的冷凝器。
制冷剂的种类和选择
氨气
了解氨气的特性和应用领域， 以及使用氨气时需要注意的 安全问题。
氟利昂
介绍不同类型的氟利昂制冷 剂，以及它们的环境影响和 选择考虑因素。
碳氢化合物
探索碳氢化合物制冷剂的优 点和缺点，以及在哪些应用 中可能会使用到。
基础知识
解
作者：James Wang
作者：John Smith
作者：Emma Johnson
维护保养
提供维护制冷机组的基本指南， 包括清洁、润滑和定期检查。
案例分析和故障排除技巧
1
案例分析
制冷机组功能描述-概述说明以及解释
制冷机组功能描述-概述说明以及解释1.引言1.1 概述制冷机组作为一种重要的冷却设备，被广泛应用于工业生产、商业冷藏以及家庭空调等领域。
它通过利用制冷剂的循环往复作用，将室内热量转移到室外环境，从而实现室内温度的降低。
制冷机组的功能不仅仅限于降温，还包括湿度控制、空气净化以及通风等方面的能力。
在制冷机组的工作过程中，制冷剂通过压缩、冷凝、膨胀和蒸发等相变过程，实现对于热量的转移。
通过压缩机的作用，制冷剂被压缩为高温高压气体，并通过冷凝器与外界环境进行热交换，将热量散发至室外。
接着，制冷剂经过膨胀阀的节流作用，压力降低，温度下降，从而实现制冷效果。
最后，制冷剂进入蒸发器，在与室内空气进行热交换的过程中吸收热量，使室内温度得到降低，形成制冷效果。
制冷机组的组成部分主要包括压缩机、冷凝器、膨胀阀以及蒸发器等。
其中，压缩机作为制冷机组的核心部件，起到将制冷剂压缩的作用；冷凝器则用于散发热量，完成制冷剂的冷凝过程；膨胀阀用于调节制冷剂的流量，实现蒸发器内的压力下降，温度降低；蒸发器通过与室内空气的热交换，将室内热量吸收，实现降温效果。
总的来说，制冷机组具有降温、湿度控制、空气净化和通风等功能，广泛应用于各个领域。
随着科技的不断进步，制冷机组的能效不断提升，运行稳定性和可靠性也得到了大幅改善。
未来，随着人们对于生活质量要求的不断提高，制冷机组有望进一步发展，实现更加智能化、环保化和节能化的目标。
在应用前景方面，制冷机组将更广泛地应用于可再生能源利用、航空航天等领域，为人们创造更舒适、健康的生活环境。
然而，在目前制冷机组的应用过程中，还存在一些问题和挑战，如能效低下、噪音过大等。
因此，为了进一步提升制冷机组的性能，推动其发展，有必要提出改进措施和建议，例如优化制冷循环系统、加强制冷剂的环境友好性研究、提高制冷机组的智能化程度等，以满足不断变化的市场需求和环境保护要求。
通过持续的创新和改进，制冷机组将能够更好地满足人们对于舒适生活的需求，并为可持续发展做出更大的贡献。

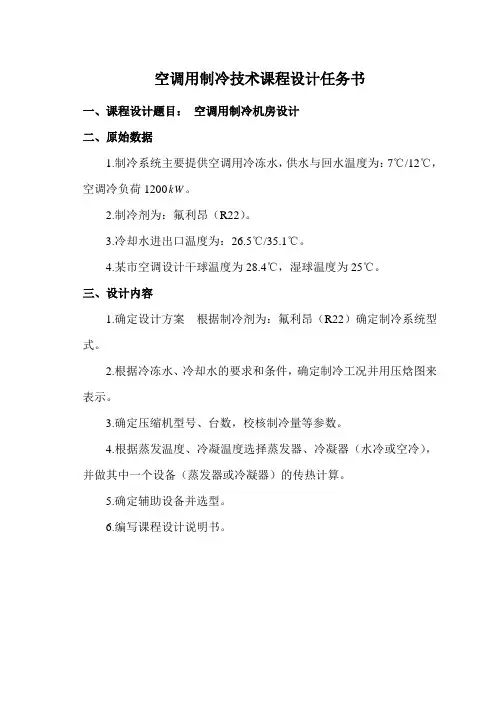

《空调用制冷技术》课程设计
空调用制冷技术课程设计任务书一、课程设计题目：空调用制冷机房设计二、原始数据1.制冷系统主要提供空调用冷冻水，供水与回水温度为：7℃/12℃，空调冷负荷1200kW。
2.制冷剂为：氟利昂（R22）。
3.冷却水进出口温度为：26.5℃/35.1℃。
4.某市空调设计干球温度为28.4℃，湿球温度为25℃。
三、设计内容1.确定设计方案根据制冷剂为：氟利昂（R22）确定制冷系统型式。
2.根据冷冻水、冷却水的要求和条件，确定制冷工况并用压焓图来表示。
3.确定压缩机型号、台数，校核制冷量等参数。
4.根据蒸发温度、冷凝温度选择蒸发器、冷凝器（水冷或空冷），并做其中一个设备（蒸发器或冷凝器）的传热计算。
5.确定辅助设备并选型。
6.编写课程设计说明书。
目录一、确定设计方案 (1)二、确定制冷工况并用压焓图表示 (1)三、确定压缩机型号、台数，并校核制冷量和电动机 (3)四、冷凝器的选择与传热计算 (4)五、蒸发器的选择与传热计算 (8)六、辅助设备选型 (9)七、管径的计算 (10)八、水泵系统 (12)九、保温层 (12)十、噪声控制 (12)十一、所选设备汇总表 (14)十二、参考资料 (14)一、确定设计方案本制冷系统制冷剂为氟利昂（R22）。
制冷系统主要提供空调用冷冻水，空调冷负荷1200kW 。
冷冻水供水温度为7℃,回水温度为12℃。
冷却水进口温度为26.5℃，出口温度为35.1℃。
大连市空调设计干球温度为28.4℃，湿球温度为25℃。
即：℃71=z t ℃122=z t ℃5.261=l t ℃1.352=l t kW Q 1200=二、确定制冷工况并用压焓图表示2.1确定蒸发温度0t ：蒸发温度0t 比冷冻水供水温度℃71=z t 低3℃，即：℃4 37 310=-=-=z t t 2.2 确定冷凝温度k t ：冷凝温度k t 比冷却水出口温度℃1.352=l t 高3.5℃，即：℃6.38 5.31.35 5.32=+=+=l k t t2.3 确定吸气温度吸t ：过热度一般为5~8℃，选取6℃，即：℃吸10 64 60=+=+=t t 2.4 确定过冷温度过冷t ：再冷度一般为3~5℃，选取5℃，即：℃过冷6.33 56.38 5=-=-=k t t 2.5查R22的压焓图根据℃40=t 、℃6.38=k t 、℃吸10=t 、℃过冷6.33=t 查R22的压焓图得： kg kJ h /5.4111= kg kJ h /8.4061=' kg kJ h /0.4372= kg kJ h /8.2414=kg dm v /4231=' kg dm v /4331= kg dm v /2.1832= kg dm v /880.033=MPa p 568.00= MPa p k 5.1=2.5.1 单位质量制冷量0q ：kg kJ h h q /1658.2418.406410=-=-=' 2.5.2 单位容积制冷量v q ：kg kJ v q q v /21.3837043.016510=== 2.5.3冷负荷的计算0Q ：间接冷却系统附加系数为7%~15%，取附加系数10%，则制冷系统的制冷量为：kW Q Q 132012001.10=⨯==ϕ2.5.4制冷剂的质量流量r M ：s kg q Q M r /8165132000===2.5.5制冷剂的体积流量r V ：s m v M V r r /344.0043.0831=⨯==三、确定压缩机型号、台数，并校核制冷量和电动机3.1根据℃40=t 、℃6.38=k t 查8FS12.5型活塞式压缩机性能曲线图得：该工况下的制冷量g Q ：kW Q g 475=； 该工况下的轴功率e N ：kW N e 115=。
空调用制冷技术课程设计指导书
空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。
并学习运用这些知识解决工程问题。
二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。
一般选择同型号2-3台的机组。
3.水系统设计（1）确定冷冻水和冷却水系统形式，进行水管路设计,计算并确定管径，拟定系统草图（2)选择冷冻水泵的规格和台数(3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时，决定分、集水器直径。
（5)选择主要阀门4。
制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便，同时尽可能是设备布置紧凑以节省建筑面积（1）制冷机组设备布置。
（2)冷冻水泵、冷却水泵和冷却塔布置（3)主要汽水管道布置。
（4)绘制布置简图.5。
制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7。
编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式。
（1）设计成果：包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求：①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算;制冷站内水力计算；等几个部分。
②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8.图纸要求(1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求;图纸量一般不少于2张，出图图幅大小根据具体要求确定;课程设计图纸采用CAD制图或手工绘图。
空调用制冷技术课程设计指导书(完整资料).doc
【最新整理，下载后即可编辑】空调用制冷技术课程设计指导书一、课程设计目的课程设计是《空调用制冷技术》课程的重要教学环节之一，通过课程设计了解空调用制冷站工艺设计的内容、程序和基本原则，学习设计计算方法和步骤，提高运算和制图能力，增强对制冷站中所应用的冷水机组、水泵、冷却塔等设备的认知，巩固所学理论知识。
并学习运用这些知识解决工程问题。
二、设计内容和要求1.制冷站总负荷计算制冷站总负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损2.制冷机组类型及台数的选择根据装机容量、运行工况、节能环保、以及负荷变化情况和运行调节要求等因素确定。
一般选择同型号2—3台的机组。
3.水系统设计（1）确定冷冻水和冷却水系统形式，进行水管路设计，计算并确定管径，拟定系统草图（2）选择冷冻水泵的规格和台数（3）冷却水泵和冷却塔的规格和台数（4）使用分、集水器时，决定分、集水器直径。
（5）选择主要阀门4.制冷机房设备工艺布置机房内的设备布置应保证操作维修的方便，同时尽可能是设备布置紧凑以节省建筑面积（1）制冷机组设备布置。
（2）冷冻水泵、冷却水泵和冷却塔布置（3）主要汽水管道布置。
（4）绘制布置简图。
5.制冷机控制安全保护6.采用溴化锂制冷机时能源供应系统设计7.编写设计说明书说明书按设计程序编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；计算部分可用表格形式。
（1）设计成果：包括课程设计说明书、计算书、图纸（2）课程设计说明书的要求：①课程设计说明书的内容一般包括冷水机组选型计算及方案比较；主要设备选型；包括冷冻水泵、冷却水泵、冷却塔等设备型号及台数的选型计算；制冷站内水力计算；等几个部分。
②课程设计说明书文字要通顺、层次清楚、工艺方案选择合理、选定的参数要有依据、计算正确、各种符号应注有文字说明、必要时列出计算数据表格；8.图纸要求（1）图纸要求课程设计图纸绘制要符合现行的制图和空调工程设计相关标准和规范，达到工艺图要求；图纸量一般不少于2张，出图图幅大小根据具体要求确定；课程设计图纸采用CAD制图或手工绘图。
空气调节用制冷技术思考题集
空气调节用制冷技术习题及思考题集一、填空题1、用一定的方法使某物体或空间的温度低于周围环境介质的温度, 并使其维持在某一范围内, 这个过程称为________。
2、在同一压力下, 不同的液体蒸发温度不同, 所吸收的气化________也不同。
3、蒸汽压缩制冷机主要由压缩机, ________ , ________和蒸发器四个部件组成。
4、制冷剂在封闭的制冷系统中要经历________ , ________ , ________ , ________等四个热力过程才完成一次制冷循环。
5、在制冷循环中, 压缩机要消耗一定的________, 才能将低温物体放出的热量转移到高温的环境介质中去, 以达到制冷的目的。
6、压缩机和膨胀阀把整个循环分成高压和低压两部分, 高压为________压力, 低压为________压力。
7、蒸汽压缩制冷循环的制冷系数总是________逆卡诺循环系数。
8、对于不同温度区间工作的制冷循环的经济性只能用循环________来评价。
9、过冷度越大, 节流损失越________。
10、制冷剂流至膨胀阀前一般有一定的________。
11、在吸气过热时, 过热度越大, 冷凝器的热负荷增加越________。
12、事实上, 为了保证制冷装置的压缩机运转安全, 总是使压缩机的吸热有一定的________。
13、在制冷系统中, 将被冷却物体的热量连续不断地转移到环境介质中去的工作物质称为________。
14、氟里昂的缺点之一是单位容积制冷量较________, 因而制冷剂循环量________。
15、双级压缩制冷机采用的________不同, ________冷却方式也不同。
16、氟里昂是饱和碳氢化合物的卤素衍生物的________。
17、输气系数反映了压缩机气缸工作容积的有效利用程度, 也称为________。
18、压缩机的理论功率与轴功率之比称为压缩机的________。
19、螺杆式制冷压缩机是由一对互相啮合的螺杆转子的________来实现对制冷剂蒸气的压缩和输送的。
制冷机组的组成和工作原理
制冷机组的组成和工作原理Refrigeration units are essential for controlling the temperature of various industrial and commercial processes. They are composed of several key components that work together to achieve the cooling effect required. The main components of a refrigeration unit include a compressor, condenser, expansion valve, and evaporator. 制冷机组是控制各种工业和商业过程的温度的关键装置。
它们由几个关键组件组成，这些组件共同工作以实现所需的冷却效果。
制冷机组的主要组成部分包括压缩机、冷凝器、节流阀和蒸发器。
The compressor is perhaps the most crucial component of a refrigeration unit as it is responsible for compressing the refrigerant gas and increasing its pressure. This high-pressure gas then flows into the condenser, where it is condensed into a high-pressure liquid. 压缩机可能是制冷机组中最关键的组件，因为它负责压缩冷媒气体并增加其压力。
这种高压气体然后流入冷凝器，在那里被冷凝成高压液体。
The condenser, as the name suggests, is where the high-pressure liquid refrigerant is condensed. This process causes the refrigerant to release heat, which is then dissipated into the surroundingenvironment. 冷凝器，顾名思义，是高压液态冷媒被冷凝的地方。
制冷机组工作原理
制冷机组工作原理
制冷机组是一种用于制冷的设备，广泛应用于工业、商业和家用领域。
其工作
原理主要涉及热力学、热传递和控制原理。
下面将详细介绍制冷机组的工作原理。
首先，制冷机组的工作原理涉及热力学循环。
制冷机组通常采用蒸发冷凝循环，通过压缩、冷凝、膨胀和蒸发等过程实现制冷效果。
在这个循环过程中，制冷剂在不同压力下的相变过程会吸收或释放热量，从而达到降低温度的目的。
其次，制冷机组的工作原理涉及热传递原理。
在制冷循环中，热传递是实现制
冷效果的关键。
通过蒸发器和冷凝器，制冷剂与空气或水接触，从而实现热量的传递。
蒸发器中的制冷剂吸收外界热量并蒸发，从而降低周围环境的温度；而冷凝器中的制冷剂释放热量并凝结，从而将热量释放到外界环境中。
此外，制冷机组的工作原理还涉及控制原理。
制冷机组通常配备有控制系统，
可以根据需要对制冷循环进行调节和控制。
通过传感器、阀门和控制器等设备，可以实现对制冷机组的温度、压力、流量等参数进行监测和调节，从而实现对制冷效果的精确控制。
总的来说，制冷机组的工作原理是基于热力学循环、热传递和控制原理的。
通
过不断循环的制冷过程，制冷机组可以实现对空气或水等介质的降温效果。
同时，通过控制系统的精确调节，可以实现对制冷效果的精确控制，满足不同场合的制冷需求。
在实际应用中，制冷机组的工作原理对于提高工业生产效率、保障食品贮藏、
改善室内舒适度等方面起着重要作用。
因此，对制冷机组的工作原理有深入的了解，有助于提高对制冷设备的运行效率和节能效果，为各行各业提供更好的制冷解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷热 平衡
37
此种系统适合制冷供暖面积 较小、周围有较大空地的建筑 物，其初投资也相对较小。一 般来讲，水平沟渠的深度为1.22米，间距3-6米，每冷吨的负 荷大约需要150-180米长的地藕 管。
水源热泵
OOFNF OOFNF
38
OOFNF 冷凝器
蒸发器 OOFNF
水环热泵系统
与土壤换热器结合可部分 或全部取代冷却塔和锅炉
不足热量由加热器 (锅炉等设备) 补充
多余的热量由室外 机（冷却塔）排出
水环热泵机组的制冷原理
39 概念图
40
2. 蒸气压缩式冷水机组制热
MHI：冷水机组冬季制热运 行（利用冷却塔）
z 变频VRF空调机组的特点
– 室内机独立控制、扩展性好、占用安装空间小、可不设专用 机房
– 在有不同室温要求、室内机启停自由、分户计量、空调系统 分期投资等个性化要求的建筑物中有独特优势
– 多联机是直接蒸发式空调系统，无载冷介质输配系统，如果 系统设计合理，则相对于其它中央空调系统而言更为节能
12
– 热泵型：既能制取冷（热）
– 水源（水冷式）
水、又能制取冷（热）风
z 按制冷方式分
z 中国称“热泵”时，一定包含 “单冷”
– 热回收型：能同时制取冷水 （风）和热水（风）
– 蒸气压缩式：使用最广 – 吸收式：利用废热最优 z 按制取的冷（热）量携带介
– 除湿机：除去室内空间的水
质分
分，降低室内相对湿度
室内机 室内机
功能模块
中间冷却 器
室外机
23
高侧段 压机缩
低段侧 压缩机
单双级压缩制冷循环
压力
新机型 （实线）
原来的机型 （虚线）
制热能 力
室内机（冷凝器） 膨胀阀 ① 中间冷却器
能力提高・COP提高
放热损 失
高压
高段侧压缩 机
中间压
膨胀阀 ②
室外机（蒸发 器）
CCOOPP提向高上 蒸发器能力（原来的机器） 蒸发器能力（新机器）
– 作用域问题
z 安全性作用域、经济性作用域、调节性作用域、舒适性作 用域
– 适应性问题
z 地域适应性、建筑负荷类型适应性、室内外机容量配比适 应性、建筑规模适应性
– 其他问题
z 系统优化控制问题（稳定性、制冷剂分配、小负荷运行） z 制冷剂泄漏问题
z 避免高、大、长、散，倡导低、小、短、匀， 科学使用、发展多联机事业
第17讲 空调用制冷机组 与压焓图的应用
清华大学建筑技术科学系
预备知识
z 制冷机组在空调系统中的重要性
– 空调系统的冷热源设备（冷热水机组） – 大部分制冷机组本身就是空调系统（直接蒸发式）
z 为何变容量风冷式机组得到迅速发展？
– 建筑负荷和机组出力的关系
z （参见下页图）
z 制冷热泵机组如何实现制冷与制热的转换
储液器/ 闪蒸器
膨胀阀 一次节 流
准双级压缩技术
z 气体喷射(中冷器)
中
冷
器
冷凝器
膨
胀
阀
中间冷却器
压 缩
系
机
统
膨
胀
阀
蒸发器
28
中间冷却φ器的=出口φ=
1 1 比焓随喷射压力的
变化
65
pdis
③
8
pmid,o
pt
① 7②
psuc
④
4
?9
3 2 hmid,o
pt
1
四、水冷式冷（热）水机组
z 以冷水机组居多
MHI : cooling system
FZ: for variable speed compressor IGV: for variable guide angle compressor
32
<Specification>
microTURBO MTWC175
Capacity 150kW Chilled water 18℃ /21℃ Control range 5℃～21℃ Cooling water 32℃/37℃
藏；采用经济器或油冷却系统
33
3. 吸收式冷水机组
z 三热源系统
– 以蒸汽或热水为动力热源
z 单效与双效机组
– 单效：热源以热水居多 – 双效：热源以蒸汽居多
z 请同学们学习相关的知 识
34
（二）水冷式冷（热）水机组
z 1. 水源热泵
– 种类
z 水源热泵 – 供冷与供热运行时，蒸发器和冷凝器的位置不变 – 倒换水路换向阀，实现供冷、供热功能转换 – 水路倒换可能导致换热器内部结垢、存砂，故需要进行 水路隔离（水处理）
环境温度 (o C)
30
40
制冷模式
变容量风冷热泵空调系统的运行特性
• 容量跟随负荷变化 • 节能 • 舒适性高 • 更大的制热量
变容压缩机容量输出
-20
-10
0
制热模式
4
10
20
环境温度 (o C)
30
40
制冷模式
热泵系统的工作原理
5
本讲的主要内容
z 空调制冷机组
热
用
源
户
– 冷（热）风机组（用户侧） 侧
焓值
低段侧压缩 机
压缩机输入功 率
低压
lgp-h图
双级压缩技术
p
p
s
d
单双级压缩
24
z 双模式压缩 机
– 单级压缩
– 双级压缩
z COP增大 z 制热量降
低
4
准双级压缩技术
z 液体喷射
Ge
E
Gi
制冷 制热 室外机组
25
Ge+Gi
室内机组
排 气 喷液
吸气
p
由防霜盘管产
生的过冷度
Ge+Gi
Gi Ge
吸气
– 蒸气压缩式冷水机组
z 常规冷水机组
z 双工况冷水机组（冰蓄冷、水蓄冷机组）
– 吸收式冷水机组
z 冷（热）水机组迅速得到发展
– 水源热泵
z 水环热泵 z 水源热泵（地下水、地表水、污水、江河湖海水） z 地源热泵（闭式循环水源热泵）
– 冷水机组制取热水（利用冷却塔从冬季空气中取热）
29
– 直燃式冷（热）水机组
2
3.多联式空调机组
多联机室外机组
单冷型、热泵型多联机
制冷剂管
室内或中 央控制器
室内机
热回收型多联机
z 多联机是户式中央空调的形式之一 z 国内产值是户式空调总量的60％左右 13
多联式空调机组的容量调节方法
单台压缩机 14
容量
变频
定速
变频
小
大
负荷
多台压缩机
3.多联式空调机组
z 目前多联机空调机组尚需解决或改进的问题
（一）水冷式冷水机组
z 1. 蒸气压缩式冷水机组
多机头活塞机
30
多机头螺杆机
离心式冷水机组
冷凝热回收制 取生活热水的 冷水机组
5
1. 蒸气压缩式冷水机组
1. 蒸气压缩式冷水机组
离心式冷水机组 磁悬浮＋变频技术应用 丹佛斯技术 国外：特灵；国内：捷丰
31
MHI离心式冷水机组 经济器 高性能换热器 电子膨胀阀
– 燃气多联机（发展得比较快） – 燃气热泵
46
燃气多联机的结构原理
燃气多联机的结构原理
47
48
8
二、lgp-h图的应用
1. 压焓图的功能
lgp-h图是分析蒸气 压缩式制冷（热泵） 循环的重要工具
z （调温型）冷冻除湿机（热回收应用）
– 水冷式（水源）：以冷却水为环境热源
z 房间空调器、单元式空调机（产品量少）
z 冷（热）水机组：制取冷水或热水
– 风冷式（空气源）
z 风冷式冷水机组、冷热水机组
– 水冷式（水源）
z 蒸气压缩式：水冷式冷水机组、水源热泵、水环热泵
z 吸收式：冷水机组、冷热水机组
z 应用特点
– 冷热同源 – 适用于冬季室外温度适宜(较高)地区 – 冬夏负荷匹配问题 – 技术经济分析：与燃气、电热等比较
20
小型风冷式冷（热）水机组
z 特点
– 户式中央空调的机组形式之一 – 末端设备：风机盘管机组
中国户式空调产业
风
氟
水
21
冷热水机组
风冷式冷热水机组的低温适应性
z 低温适应性问题
境的除湿问题
二、水冷式冷（热）风机组
z 目前这类产品并不多见
– 移动式房间空调器属于此类产品 – 在房间空调器的标准中，给出了该类产品的性能测
试方法
z 但在水环热泵系统中，常采用该类机组
18
3
三、风冷式冷（热）水机组
19
风冷式冷（热）水机组
z 机组特点
– 有四通阀(reversing valve) – 采用单节流或双节流机构 – 冷凝器与蒸发器匹配设计
15
4.冷冻除湿机（冷风干燥机）
3
1 2
z 无辅助散热设备的冷冻除湿机 16
4.冷冻除湿机的空气处理过程
z 有室外机的调温型冷冻除湿机
室外机
3 3" 3'
z 优点 – 安装方便，不需要
其它配套设施 – 占地面积小 1 – 适用于湿冷季节
2
z 局限
– 由于受蒸发温度限
