最新113101运料石门掘进作业规程汇总

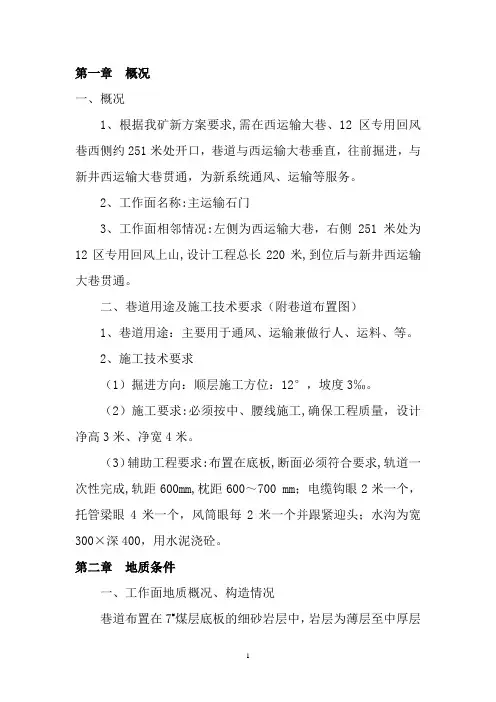

主运输石门作业规程
第一章概况一、概况1、根据我矿新方案要求,需在西运输大巷、12区专用回风巷西侧约251米处开口，巷道与西运输大巷垂直，往前掘进，与新井西运输大巷贯通，为新系统通风、运输等服务。
2、工作面名称:主运输石门3、工作面相邻情况:左侧为西运输大巷，右侧251米处为12区专用回风上山,设计工程总长220米,到位后与新井西运输大巷贯通。
二、巷道用途及施工技术要求（附巷道布置图）1、巷道用途：主要用于通风、运输兼做行人、运料、等。
2、施工技术要求（1）掘进方向：顺层施工方位：12°，坡度3‰。
（2）施工要求:必须按中、腰线施工,确保工程质量，设计净高3米、净宽4米。
（3）辅助工程要求:布置在底板,断面必须符合要求,轨道一次性完成,轨距600mm,枕距600～700 mm；电缆钩眼2米一个，托管梁眼4米一个，风筒眼每2米一个并跟紧迎头；水沟为宽300×深400，用水泥浇砼。
第二章地质条件一、工作面地质概况、构造情况巷道布置在7#煤层底板的细砂岩层中，岩层为薄层至中厚层状，夹少许粉砂岩，属相当硬岩石，F值4～6，围岩稳定性较好，为Ⅱ类。
地层为单斜构造走向北西60°，倾角63°左右，巷道顶板为厚层状坚硬灰岩。
施工期间可能穿进F4断层，断层产状：走向北东，倾向北西，倾角80°，斜交正断层，断距约20m左右。
二、水文地质根据地质报告，此区域无强含水层，水文条件简单，可能会有断层裂隙水涌入工作面。
第三章施工方法一、掘进方式：采用钻眼爆破法掘进。
1、凿岩机的选择：选用气腿凿岩机。
2、出碴方式：采用人工扒碴装车。
3、凿岩方式：湿式凿岩二、巷道断面与支护方式1、巷道断面：（1）西回风大巷,采用半圆拱形，巷道掘进断面宽×高=2.6m ×2.6m净断面，宽2.45m×2.53m。
附属设施：水沟净断面，400mm×400mm。
2、支护材料:（1）永久支护：围岩属较稳定性岩层，巷道为矿永久巷道，选用锚喷支护作为本巷的永久支护。
运输石门作业规程
目录掘进工作面作业规程 ........................................................................ 错误！未定义书签。
第一章概况 .. (3)第二章地面位置及地质情况 (5)第一节地面相对位置及+1106M主平硐附近开采情况 (5)第二节煤(岩)层赋存特征 (5)第三节地质构造 (6)第四节水文地质 (6)第三章巷道布置及支护说明 (7)第一节巷道布置 (7)第二节支护设计 (7)第三节支护工艺 (10)第四节预埋构件 (12)第四章施工工艺 (13)第一节施工方法 (13)第二节掘进方式 (16)第三节爆破作业 (17)第四节装载与运输 (19)第五节管线敷设 (19)第五章生产系统 (21)第一节通风 (21)第二节压风 (23)第三节综合防尘 (23)第四节防灭火 (24)第五节安全监控 (24)第六节供电 (26)第七节供、排水 (26)第八节运输 (26)第九节通讯系统、照明 (27)第六章劳动组织与主要技术经济指标 (28)第一节劳动组织 (28)第二节循环作业 (28)第三节主要技术经济指标 (29)第七章安全技术措施 (30)总则 (30)第一节“一通三防”管理 (30)第二节顶板管理 (32)第三节爆破管理 (33)第四节防治水 (37)第五节机电 (37)第六节运输 (39)第七节其他 (42)第八章灾害应急措施及避灾路线 (46)第一章概况一、巷道名称＋1106m主平硐运输石门。
二、巷道用途＋1106m主平硐运输石门用于煤、矸石、材料、设备的运输及进风、行人和敷设管线。
三、巷道性质开拓巷道。
四、设计施工长度、坡度、服务年限1、施工长度：根据设计，＋1106m主平硐运输石门总长300m。
（由四川中成集团雅洪煤矿技改工程项目部施工）。
2、巷道坡度：5‰。
3、服务年限：14.3年。
五、巷道布臵＋1106m主平硐运输石门布臵平面图详见图1-1-1；剖面图详见1-1-2。
矿采区运输石门作业规程
审批意见一、矿审批意见二、矿长审批意见三、督查员审批意见四、雨柱煤炭分局领导审批意见目录第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道是1910水平南翼采区运输石门。
二、掘进目的及用途掘进的目的是形成1910水平南翼14#煤层生产系统，形成系统后用于运输、行人、运料。
三、巷道设计长度和服务年限巷道长度:预计长度120米。
预计巷道服务年限为5年。
第二节编写依据一、地质说明地质说明书名称《圭山煤田稗子沟矿区Ⅸ、Ⅹ井田的详细勘探地质报告》，《地质储量核实报告》。
二、矿压观测资料煤层和煤层顶、底板应力较集中。
第二章地面相对位置及水文地质情况第一节地面相对位置及邻近采区情况表1 井上下对照关系情况表第二节地质构造及水文地质一、地质构造本区在大地构造位置上是处于华南褶皱系（Ⅱ）、滇东南褶皱带（Ⅱ1）、罗平—师宗褶断束（Ⅱ11）。
在区域构造位置上是处于南盘江复向斜师宗—弥勒断裂带内，由于受北西—南东方向强烈挤压应力，使矿区构造复杂化。
1、褶皱核实区是F101逆断层上盘的单斜构造。
地层走向北东60-75°，向南东倾斜，地层倾角50°-55°，构造以断层为主，发育次级褶皱，断层多发生于煤系地层中，与地层产状接近。
整个单斜构造自北西向南东，为上二叠统宣威组(P2x)、下三叠统飞仙关组(T1f)地层组成。
褶皱比较明显的有67线9-14号煤地层中的背斜，北西翼为F127断层切割（详见67线剖面），其他多沿倾向的波状起伏所体现的“S”形褶皱。
2、断层矿区内发现断距大于30m的断层有8条，即F101、F102、F104、F127、F128、F130、F133、F951，钻孔中控制的隐伏断层有五条，即f141、f142 、f143、f144、f145，将矿区内各主要断层叙述如下：（1）、F101逆断层矿区内大致沿采矿证范围北西矿1、矿4矿界出现，是Ⅸ、Ⅹ井田规模最大的断层。
走向长大于8000米，区内可见长1250米，断层南东盘(P2x)、(T1f)地层推复于北西盘(T1f4)地层之上。
综掘工作面掘进作业规程
第一章概况第一节工程概况一、巷道名称、位置及相邻关系本作业规程指导施工的巷道为116103工作面运输巷（回采段），位于11采区三区段带式输送机石门南翼，南侧停掘位置以116103工作面开切眼中心线向南10m，北以三号带式输送机石门为界，西部为设计的116103工作面（未开采），东部为设计的116103工作面辅助运输巷。
二、巷道用途及性质116103工作面运输巷用于116103工作面的运输及通风，属沿6及6-1煤顶板掘进的回采巷道。
三、巷道设计长度、服务年限116103工作面运输巷设计长度4738.197 m (平距)，其中准备段设计长度198.685m (平距)，回采段设计长度4539.512m (平距)；本巷道服务年限为3年。
四、预计开竣工时间116103工作面运输巷（回采段）自2011年07月29日开工，预计到2012年09月25日竣工。
附图1：116103工作面运输巷巷道布置平面图第二节编写依据一、巷道施工设计图及批准时间1、《116103工作面运输巷及辅助运输巷开口平、剖、断面图》，批准时间为2011年03月20日。
2、《116103工作面运输巷及辅助运输巷间各联络巷、辅助运输巷调车硐室及钻机窝子、回风巷及运输巷间一、二号联络巷平、剖、断面图》，批准时间为2011年06月15日。
3、《116103工作面运输巷回采段断面图》，批准时间为2011年06月26日。
二、地质说明书及批准时间《116103工作面运输巷掘进地质说明书》，批准时间为2011年03月18日。
三、矿压观测资料参考116101工作面运输巷（回采段）有关矿压观测数据分析结论。
第二章地面位置及地质概况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况见表1。
表1 井上下对照关系情况表第二节煤（岩）赋存特征116103工作面运输巷（回采段）沿6及6-1煤煤层顶板掘进，向南掘进2000m后进入6煤合并区。
6煤为黑色、暗淡型，沥青光泽，上部含丝碳，参差端口，条痕为黑色。
煤业1113运输上山石门揭煤措施
煤业1113运输上山石门揭煤措施一、工程概况与施工情况：根据地质报告与相邻巷道等资料分析，预计1113运输上山巷石门从A2点向前40米揭煤,为确保揭煤层期间施工安全,特编制本措施以便于指导施工。
二、煤层煤质特征及其它开采技术条件：1、煤层煤质特征煤层厚度约为0.85m，煤层呈黑色，成分以亮煤为主，暗煤次之，倾角8º-12º属低沼气，煤尘无爆炸危险性。
2、其它开采技术条件通过对该巷道进行温度测量，经过正常的井下通风，工作面温度在18º左右。
三、施工方案根据《煤矿安全规程》规定，确定本次揭煤按以下顺序施工：1、掘进工作面沿巷道方向施工3个探煤孔，即工作面底部分别向三个不同的方向，两边每个钻孔的偏角30°，确定煤层位置。
2、瓦斯检测：利用瓦检仪每班至少检查3次，在探眼施工过程中，必需有专职瓦检员与安检员在现场进行，并做好详细记录。
瓦检员除测定迎头处的瓦斯浓度外，还必须随时测定回风流处的瓦斯浓度。
只有在两处瓦斯浓度都在1%以下二氧化碳在1.5%以下时，方可继续作业。
如果瓦斯浓度和二氧化碳超限时，必须停止一切工作，撤除人员，汇报调度值班室，并加强通风。
保证安全施工。
四、揭煤施工方法：每班钻眼爆破前，首先准备钻眼探煤工作。
1、探煤设备：采用ZLJ-500探水钻，最大钻进深度150m，开孔直径87mm，终孔直径65mm。
2、探孔数量与孔深：探孔数量3个，每孔深20m。
3、探孔布置方法：见施工图。
炮眼施工：1、打眼：当探眼见煤后，瓦检员检查工作面的瓦斯情况。
然后班组长要组织职工首先敲帮问顶，详细检查工作地点顶帮岩石及支护情况，用不短于2.5米的长柄工具摘掉活石，加固支架。
处理活石时，必须在可靠的临时支护掩护下进行，不准空顶作业和冒险作业。
临时支护使好后，必须再对工作地点所有的支护进行全面加固，并检查顶帮的围岩情况，确实保证工作人员的安全。
２、班组长必须负责详细检查围岩的滑纹情况，若发现险石要及时处理。
11131运输顺槽掘进作业规程
青松岭煤矿掘进作业规程井巷名称:11131运输顺槽矿长:技术负责人：编制：日期：2011年4月26日规程会审一、掘进工作面概况:11131运输顺槽掘进巷道毛断面为：6.35㎡，净断面为：5.06㎡，采用工字钢架支护，坡度为3‰，长度650米.二、地质概况11131运输顺槽掘进巷道掘进范围内属喀斯特岩溶侵蚀构造，地质构造相对简单，无较大的构造影响。
表现为一个倾向北西的单斜构造，煤层倾角19°～30°，煤层厚度1.3m左右，M13煤层顶板为砂质泥岩、粉砂质泥岩、灰岩，煤层底板为泥岩、泥质粉砂岩。
三、瓦斯、煤尘及自燃发火情况根据原盛源煤矿和翁卡煤矿所做的鉴定，根据测定的情况看：瓦斯：属低瓦斯矿井，相对瓦斯涌出量9.81 m³/T,绝对瓦斯涌出量1.33 m³/min。
煤尘爆炸性：煤层无煤尘爆炸性。
自燃倾向：属三类不易自燃煤层。
四、施工前的准备工作1、通风：工作面采用型号FBDNO5.0/2×5.5局扇供风，用Ф500mm 阻燃、胶质风筒向工作面供风，局扇设在11121车场处。
2、防尘：掘进开工前首先必须安装好洒水、喷雾装置，放炮前后要洒水灭尘。
3、供电：外部电源至矿配电房供掘进工作面动力用电。
局部通风机、工作面配电点采用独立的供电系统。
4、排水：掘进工作面水自流排出至主、副水仓，再抽至地面。
5、运输：（1）运煤、碴：11131运输顺槽掘进工作面→联络石门→主石门→主斜井→地面。
（2）运料：地面料场→主斜井→主石门→联络石门→11131运输顺槽掘进工作面。
五、施工组织一）、掘进方法根据我矿实际情况，掘进方法均采用煤电钻打眼或采用空压机供风，凿岩机打眼、瞬发电雷管、三号乳化炸药爆破，皮带机装碴、人工支护等工序组织施工，一次成巷。
装药结构图。
二）巷道断面及支架说明1、11131运输顺槽掘进工作面断面：采用2.2米担山，2.4米树脚，梯形断面2、支护型式：工字钢架支护，背帮背顶材料为木板、竹笆。
副件 1131(3)底区上顺槽轨道石门掘进作业规程[1]
![副件 1131(3)底区上顺槽轨道石门掘进作业规程[1]](https://img.taocdn.com/s3/m/825bea3858fb770bf78a5534.png)
_HYPERLINK \l "_Toc490729040"__4.4综掘机切割方法_ PAGEREF _Toc490729040 \h__- 11 -__
_HYPERLINK \l "_Toc490729031"__3.3临时支护参数_ PAGEREF _Toc490729031 \h__- 4 -__
_HYPERLINK \l "_Toc490729032"__3.4永久支护_ PAGEREF _Toc490729032 \h__- 6 -__
_HYPERLINK \l "_Toc490729033"__3.5锚梁网支护巷道质量标准_ PAGEREF _Toc490729033 \h__- 8 -__
_
编号：J303-20170704
淮南矿业集团潘二矿潘四东井
掘进工作面作业规程
施工地点:1131（3）上顺槽轨道石门
施工单位:掘进三区
2017年7月2日编制
编制人：
编制：韩圣会、张从军2017年8月4日
技术负责人：张缓缓2017年8月4日
区长：周振伟2017年8月4日
会审单位：
技术二科：李新敏2017年8月4日
_HYPERLINK \l "_Toc490729063"__7.8锚索涨拉仪施工安全技术措施_ PAGEREF _Toc490729063 \h__- 30 -__
_HYPERLINK \l "_Toc490729064"__7.9风动扳手使用管理措施_ PAGEREF _Toc490729064 \h__- 31 -__
最新113101运料石门掘进作业规程
113101运料石门掘进作业规程目录前言 (2)第一章地质概况 (3)第二章工程概况 (5)第三章巷道施工 (6)第一节破岩方式 (6)第二节巷道支护 (8)第三节装载运输 (14)第四节施工组织 (15)第四章一通三防 (18)第一节局部通风 (18)第二节安全监测监控 (20)第三节掘进防突 (21)第四节瓦斯防治 (25)第五节防尘、隔爆和防自然发火 (25)第六节防治水 (25)第五章掘进供电 (25)第六章生产系统 (28)第七章安全技术措施 (37)第一节施工准备 (37)第二节打眼、爆破与爆破材料管理 (38)第三节顶板管理 (45)第四节“一通三防”管理 (47)第五节机电、运输管理 (50)第六节防治水管理 (54)第七节锚索机使用安全措施 (55)第八章掘进工作面质量标准化 (56)第九章灾害预防及避灾路线 (57)第十章施工组织措施 (59)前言工程名称：本规程所适用的的掘进巷道为113101运料石门。
工程范围及工程量：从副斜井指定点开口，直到揭露13-1煤层顶板，预计总工程量105m，预计工期两个月。
施工目的及巷道用途：本工程主要是为了形成我矿首采面113101回采工作面，该巷为113101回采工作面提供材料运输等，我矿属煤层群开采，此巷作为下一工作面揭露煤层、布置采面、形成系统等起重要作用，属矿井开拓巷道。
编制依据：《水城县都格乡河边煤矿开采设计方案》；《水城县都格乡河边煤矿安全专篇》；《水城县都格乡河边煤矿地质报告》；《煤矿安全规程》国家法律法规；地方有关行业规定；各工种操作规程等。
第一章地质概况一、地质说明书二、掘进区域煤岩层综合柱状水文地质情况 本巷掘进范围内无水体，但要预防不明小窑，必须采取先探后掘的原则，探明前方煤岩层情况及水源情况，防止误揭煤层或误揭不明水体。
瓦斯涌出情况 此巷岩巷掘进，根据周边巷道观察，瓦斯涌出量最大为0.36m 3/min ，但要揭露两层煤，揭煤时，瓦斯涌出量绝对偏大，供风量最少不小于300m 3/min ，必须编制设计和措施，严格按设计、措施揭煤。
110401运输石门
第一章慨况第一节慨述一、巷道名称：110401运输石门。
二、掘进目的及用途：掘进目的：形成110401工作面的生产运输系统及通风的需要。
三、巷道设计长度及坡度：110401运输石门总工程量228米。
采用平巷按3‰坡度掘进。
2、服务年限：61年。
四、预计开竣工时间：预计2013年09月10日开工，2013年11月30日结束，工期2.5个月。
附图：巷道布置平面图。
第二节编制依据1、贵州省地矿局115地质大队提交的《纳雍县后寨煤矿勘探地质报告》2、贵州省煤矿设计研究院编制的《安全专篇》3、贵州省煤矿设计研究院编制的《初步设计》4、《煤炭工业小型矿井设计规范》2、2010年版《煤矿安全规程》及其执行说明。
3、煤矿《作业规程》编制内容及要求。
第二章地面相对位置及地质情况第一节地面相对位置后寨煤矿位于纳雍县城北西方向，在纳雍县猪场乡白泥村内。
开采新桥背斜西北段，浅部以煤层露头及F1断层为界，深部至底部煤层+1250米标高，东面与规划的多拱煤矿为界，西面以7号勘探线以西80米为界。
地面除农民的耕地外，有少量的民房。
区内村镇不多，除沿煤层露头（主要为下煤组）有少数村庄外，深部均无村寨压煤，因此村寨对本矿区各井田的开发影响甚微。
本掘进工作面位于副斜井东北方向，在矿界内。
开口点坐标X=2966178.191、Y=35515665.971、 H=1810.000，方位角8°34'，左翼为本矿风井，右翼为我矿主井。
第二节煤（岩）层赋存特征一、煤（岩）层产状、厚度、结构等。
本巷道开门位置在副井口往下218m处，M12号煤底板岩层中，穿层掘进。
区域内主要煤层均赋存在二叠系上统龙潭组（P3l）中。
龙潭组含煤30－34层，煤层总厚17.0～30.0m。
可采及局部可采煤层14层，分别为M2、M3、M4、M5、M6、M7、M8、M10、M12、M24、M28、M31、M32、M33。
综合柱状情况详见附图：综合柱状图可采及局部可采煤层特征表煤层编号煤层厚度平均厚度（m）煤层间距（m）煤层倾角（°）煤层结构煤层稳定性顶、底板岩性顶板底板M2 0.2～2.61.31 6.57～10.1116～31 无夹矸较稳定粘土质粉砂岩细砂岩M3 0.27～2.981.1416～31 无夹矸较稳定粉砂岩粉砂质泥岩13.76～24.72M4 0.96～6.142.8716～31 局部含2层夹矸较稳定粘土质粉砂岩粘土质粉砂岩7.48～17.15M6 0.91～2.071.4916～31 无夹矸较稳定粘土质粉砂岩粘土岩8.01～18.46M7 0～2.821.4216～31 局部含1层夹矸不稳定粘土质粉砂岩或粉砂岩、细砂岩粉砂岩或细砂岩7.05～12.04M8 0.82～2.421.4216～31 无夹矸较稳定炭质粘土岩或粉砂质粘土岩细砂岩8.9～21.49M10 0.27～1.260.916～31 无夹矸较稳定泥质粉砂岩泥质粉砂岩17.68～22.95M12 0～1.71.1616～31 含1～2层夹矸较稳定炭质粘土岩或粉砂质粘土岩炭质粘土岩或粉砂质粘土岩30.79～84.83M24 0.50～1.260.9616～31 无夹矸较稳定灰色泥质粉砂岩或粘土岩灰色粉砂岩或细岩70.42～119.44M320～1.550.8216～31 无夹矸极不稳定泥质粉砂岩泥质粉砂岩或粘土岩二、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数本矿暂未做瓦斯等级鉴定，暂按瓦斯突出矿井进行管理。
石门、运输大巷掘进作业规程
包金山矿业有限公司石门、运输大巷掘进作业规程2016年4月一、工程概况-70中段石门、运输大巷是连接东西两翼斜井的运输和通风平巷，为开采-70中段矿体运输和通风服务，设计石门长74m，方位187°，东运输大巷长约128m，方位约为90°，西运输大巷到54线长约为300m，方位为270°，坡度千分之三，采用三心拱断面。
巷道布置在马底驿组第二段含粉砂质钙质板岩中。
二、地质情况2.1、地层情况巷道所处地层为马底驿组第二段含粉砂质钙质板岩。
2.2、地质构造巷道位于马底驿组第二段含粉砂质钙质板岩中，区内有近似南北向断裂构造F12和F13，附近有二条近似平行于巷道的东西向控矿断裂构造F7和F9通过。
2.3、水文地质：水文地质条件简单，无水害威胁。
三、巷道设计规格根据设计及质量安全标准，断面及规格如下：+mm断面净宽：20000100-+mm净高：20000100-+mm腰线(起拱线)至轨面：16002030-四、施工方法、工艺过程及质量要求4.1、施工方法：采用风钻打眼，爆破落岩，人工装矸施工方法，裸巷。
风钻采用Yt-28型风钻，炸药采用改性铵油安全炸药，雷管采用秒延期导爆管雷管。
4.2、掘进施工工艺过程：交接班及安全检查→出渣(洒水养护)→打眼→其它→连线放炮。
4.3、炮眼布置及爆破说明书：采用一次修边光面爆破，根据光面爆破原理，周边眼距与最小抵抗线比值为0.8~1.0，周边眼距为400~500mm，周边眼距取400mm。
炮眼布置图：爆破说明书：4.4、质量要求：4.4.1、必须严格按中腰线施工，巷道断面、基础深度必须达到设计要求。
4.4.2、爆破后，周边眼眼痕保留率不低于50%。
4.4.3、局部欠挖部分必须修正平整。
4.4.4、成巷左侧每隔5m 布置好吊挂风水管孔和打好吊挂风筒孔，风水管孔高度为1.2m ，风筒孔高度为1.6m 。
成巷右侧每隔3m 布置好电缆钩孔，电缆钩孔高度为2m 。
矿采区运输石门作业规程
矿采区运输石门作业规程1. 规程背景矿采区的运输石门作业是指将挖掘出的矿石或石料从采矿区运输到处理厂或其他目的地的过程。
矿采区是一个危险环境，因此需要制定一套规程来确保运输石门作业的安全进行。
本规程旨在规范运输石门作业的流程，并提供一系列安全措施和操作要求，以确保作业人员的安全。
2. 作业准备2.1 作业计划在进行矿采区运输石门作业之前，必须制定详细的作业计划。
作业计划应包括以下内容：•作业起止时间和地点；•运输石门的数量和类型；•运输石门的路径和目的地；•运输石门的运输工具和设备；•作业人员组织和分工。
2.2 作业人员培训所有参与矿采区运输石门作业的人员必须接受相关的培训。
培训内容应包括：•作业规程和安全操作要求；•紧急情况应对措施；•作业设备和工具的正确使用方法。
作业人员必须在培训合格后才能参与运输石门作业。
2.3 装载和包装在运输石门之前，必须对石门进行装载和包装。
装载和包装的要求如下：•石门必须牢固地装载到运输车辆上，以避免在运输过程中发生脱落或倾覆的情况；•石门的包装材料应具备防护、固定和防滑的功能，以确保石门不受损坏。
3. 作业流程3.1 装载石门装载石门是运输石门作业的第一步。
装载石门的操作要求如下：•运输车辆必须停稳并处于安全状态；•石门进行装载前，必须检查装载设备和工具的正常运行情况；•石门必须正确装载到车辆上，并进行牢固固定。
3.2 运输石门运输石门是运输石门作业的核心环节。
运输石门的操作要求如下：•在运输过程中，必须保持适当的车速和安全距离，避免碰撞和意外事故的发生；•石门的运输车辆应按照设定的路径行驶，不得擅自改变行驶路线；•在运输过程中，必须保持车辆的稳定性，避免石门发生脱落或倾覆。
3.3 卸载石门卸载石门是运输石门作业的最后一步。
卸载石门的操作要求如下：•运输车辆必须停稳并处于安全状态；•卸载石门前，必须检查卸载设备和工具的正常运行情况；•石门必须正确地卸载并放置在指定位置，以确保作业安全和顺利进行。
-110m运输石门掘进工作面作业规程
第一章概况第一节概述一、巷道名称：本《作业规程》掘进的巷道为金田矿业有限公司宝龙山矿井-110m运输石门。
二、巷道用途及性质本巷道主要用途是形成矿井主要运输系统，承担矿井采区轨道下山运输。
三、巷道设计长度、位置关系及服务年限-110运输石门设计长度为316.5米，曲线段50.8米，直巷段265.7米，沿岩巷掘进施工，据地质资料显示有可能摸到煤层，如到煤层沿煤层掘。
服务年限为永久巷道。
四、开工和竣工时间本巷道开工于2011年4月25日开始施工，预计9月底竣工，掘进方式：炮掘第二节编写依据1、《中华人民共合国安全生产法》，《设计图纸S1080G1-158-1G1》。
2、《矿山井巷工程施工质量及验收规范GB50213-2010》3、《煤矿安全规程》、《煤矿井下综合防尘技术规范》、《煤矿采掘工作面高压喷雾降尘技术规范》《煤矿井下低压电气标准》、《关于加强“一通三防”管理工作的通知》。
4、《煤矿工人技术操作规程》第二章地面位置及地质情况第一节地面相对位置及地表概况转载煤仓行人斜巷位于地面工业广场西南侧，主要为平地，巷道开口处底板标高为-107.2m，。
四周无采空区和其它回采工作面。
第二节煤（岩）层赋存特征一、煤（岩）层产状、厚度、结构、坚固性系数、顶底板岩性及特征分析胶带输送机斜巷及联络巷沿岩层掘进，根据副井检查孔地质柱状图、胶带输送机尾联络巷及-110m主要运输大巷现场揭露的岩层情况来看，主要以粗粒砂岩及黑色变质岩，粉砂岩（黑灰色、夹泥质页岩）及泥砂岩，岩层较软，需加强支护。
地层倾角6°- 10°，呈单斜构造形态，地层向北西方向倾斜，倾角平稳，巷道内见小断层及构造，节理比较发育。
第三节水文地质情况一、巷道区域的主要水源、含水层、涌出形式、补给关系等该巷道直接充水含水岩层含水性一般，矿井涌水基本为顶板渗水，涌水量一般不不太大，难以形成水害，根据胶带输送机斜巷联络上山围岩揭露情况来看，已揭露断层及构造，节理比较发育，多为裂隙渗水，渗水性比较强。
集中运输巷及石门掘进作业规程
青山实业有限公司青山矿1316、1336集中运输巷及石门掘进作业规程编制、审批单位及审批人：青山实业有限公司青山矿1316、1336集中运输巷及石门掘进作业规程第一章、概况１、施工目的和作用：该巷主要做为1316、1336工作面的行人、通风和运料等用。
2、巷道类别：其它巷道，计划工程量420米，服务年限2年。
3、巷道起止位置与四邻关系：（1）、因1煤层和3煤层的底板较破碎，不宜采用光爆锚喷支护，故将1316、1336集中运输巷道布置在3中煤底板中岩性较好的白砂岩层位。
该巷掘进起于13-70石门，按180º方位掘进到3中煤底板，再沿3中煤底板白砂岩层位掘1316、1336集中运输巷，止于原1346工作面边界。
详见巷道平面布置图。
[附后] （2）该巷以上为巳开采完毕多年的1344、1314、工作面，下为已开采的1348工作面。
4、该巷所处层位及掘进技术条件：该巷所处层位：该巷位于3中煤层底板灰白色中厚层状细粒砂岩层位中，3中煤底板的平均厚度为8.9~32.1米，该巷处于瓦斯卸压解放范围，岩层稳定较坚硬有利于采取光爆锚喷支护，加快掘进进度。
该巷每100米布置一条穿层石门，分别穿过3中煤、3煤层，揭开1煤层后停掘。
集运输巷和穿层石门掘进遇岩层破碎时，先采用无腿棚做临时支护，然后砌碹成巷。
第二章巷道掘进基本参数：1、巷道开门掘进方向：石门180°运输巷掘进方向约90°。
巷道坡度：3‰。
2、巷道断面设计：见附图2、3、炮眼布置图、爆破说明书：见附图3、4、放炮管理：〈1〉坚持“一炮三检，三人联锁”的放炮制度。
〈2〉放炮地点：13-70人行横川放炮硐室内。
〈3〉放炮形式：出班炮；启爆方式：全断面一次启爆。
〈4〉撤人、停电范围：本当头、13-70车场风门以里所有作业人员，并停止对该区域的供电，人员撤至放炮地点以外。
〈5〉岗哨位置：A、在放炮地点和－70车场站岗；B、在13-70回风横川设警标。
11011工作面上顺槽掘进作业规程
济源煤业公司五矿11011工作面上顺槽掘进作业规程编制人：审核人：日期：审批意见济源煤业公司五矿矿长技术矿长安全矿长机电矿长生产矿长作业规程贯彻学习签到表贯彻人：学习时间：参加学习人员签到：一班：二班：三班：目录一、第一章概况二、第二章水文地质地面位臵及地质情况第一节地面位臵及临近采区开采情况第二节煤层赋存特征第三节地质构造第四节水文地质三、第三章巷道支护第一节巷道支护说明四、第四章施工工艺第一节施工方法第二节炮掘施工方式第三节凿岩及爆破说明书五、第五章生产系统第一节装载与运输第二节管线布臵第三节通风第四节综合防尘第五节防灭火第六节安全监控第七节供电第八节排水第九节照明、通信和信号六、第六章劳动组织及主要技术经济指标第一节劳动组织第二节循环作业第三节主要技术经济指标七、第七章安全技术措施第一节施工准备第二节一通三防第三节顶板管理第四节爆破第五节防治水第六节机电第七节运输第八节其它八、第八章避灾第一章概况1、巷道名称:11011工作面上顺槽。
2、巷道位臵:11011工作面上顺槽在原皮带巷一风巷向西135米处，方位340度，掘进235米，进巷坡度均沿煤层底板掘进。
3、掘进目的及用途所掘巷道是为构建11011回采工作面，同时为满足回采时的通风、行人、运输、管线敷设的要求。
第二章地面位臵及地质情况第一节地面位臵及临近采区开采情况本工作面位于济源煤田克井井田西部，地表标高：+242m, 井下标高：+55m，煤层顶板较为稳定，底板变化较大，区内煤层结构较简单，在掘进过程中，可能会遇见原老井废弃巷道或采空区，掘进时必须加强探防水。
第二节煤层赋存特征煤层赋存特征表2 项目指标备注煤层厚度（最小、最大、平均）3～7/5煤层倾角（最小、最大、平均°）8～15/13°煤层硬度（F）﹤1.5煤层层理（发育程度）一般发育煤层节理（发育程度）较发育绝对瓦斯涌出 1.6m3/min相对瓦斯涌出量 1.9m3/t煤尘爆炸指数 3.61﹪地温/℃24℃地压不大第三节地质构造该工作面地质趋势为煤岩总体为东南底,西北高的单斜构造,预计不会有大的地质构造变化,不受其影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
113101运料石门掘进作业规程目录前言 (2)第一章地质概况 (3)第二章工程概况 (5)第三章巷道施工 (6)第一节破岩方式 (6)第二节巷道支护 (8)第三节装载运输 (14)第四节施工组织 (15)第四章一通三防 (18)第一节局部通风 (18)第二节安全监测监控 (20)第三节掘进防突 (21)第四节瓦斯防治 (25)第五节防尘、隔爆和防自然发火 (25)第六节防治水 (25)第五章掘进供电 (25)第六章生产系统 (28)第七章安全技术措施 (37)第一节施工准备 (37)第二节打眼、爆破与爆破材料管理 (38)第三节顶板管理 (45)第四节“一通三防”管理 (47)第五节机电、运输管理 (50)第六节防治水管理 (54)第七节锚索机使用安全措施 (55)第八章掘进工作面质量标准化 (56)第九章灾害预防及避灾路线 (57)第十章施工组织措施 (59)前言工程名称：本规程所适用的的掘进巷道为113101运料石门。
工程范围及工程量：从副斜井指定点开口，直到揭露13-1煤层顶板，预计总工程量105m，预计工期两个月。
施工目的及巷道用途：本工程主要是为了形成我矿首采面113101回采工作面，该巷为113101回采工作面提供材料运输等，我矿属煤层群开采，此巷作为下一工作面揭露煤层、布置采面、形成系统等起重要作用，属矿井开拓巷道。
编制依据：《水城县都格乡河边煤矿开采设计方案》；《水城县都格乡河边煤矿安全专篇》；《水城县都格乡河边煤矿地质报告》；《煤矿安全规程》国家法律法规；地方有关行业规定；各工种操作规程等。
第一章地质概况一、地质说明书二、掘进区域煤岩层综合柱状水文地质情况 本巷掘进范围内无水体，但要预防不明小窑，必须采取先探后掘的原则，探明前方煤岩层情况及水源情况，防止误揭煤层或误揭不明水体。
瓦斯涌出情况 此巷岩巷掘进，根据周边巷道观察，瓦斯涌出量最大为0.36m 3/min ，但要揭露两层煤，揭煤时，瓦斯涌出量绝对偏大，供风量最少不小于300m 3/min ，必须编制设计和措施，严格按设计、措施揭煤。
其他情况 穿层掘进，围岩性质不同，必须加强支护，特别是岩性变化带，过煤层及煤层附近带，必须要加强顶板管理。
第二章工程概况一、巷道布置平、剖面图二、掘进意向图三、巷道概况巷道在开口点按此巷开口措施拨门，按和副斜井19°的夹角拔门，在牛箅子处落平，然后沿347°的方位沿平巷施工，巷道穿层掘进，分别揭露13-1煤层和13-2煤层。
巷道全长105 m。
第三章巷道施工第一节破岩方式一、本规程所施工的巷道均采用打眼爆破的方法破岩。
二、打眼机具：用MZ-1.2电煤钻或28型风钻打眼，眼径42㎜。
三、装载、运输：施工巷采用人工装（煤）矸，箕斗或矿车走货。
四、炮眼布置图炮眼布置图（单位：㎜）五、爆破参数表爆破参数表炮眼序号炮眼名称炮眼角度装药量（kg）计累装药量（kg）起爆顺序偏角倾角1—2 辅助掏槽眼0 0 0.6 1.2 13—6 掏槽眼16 0 0.6 2.4 27—29 辅助眼0 0 0.4 9.2 330—35帮眼 4 0 0.4 2.4 4 36—44顶眼0 4 0.4 3.6 4 45—52底眼0 -4 0.4 3.2 5合计22六、装药结构采用正向装药，正向起爆，见装药结构图如下：装药结构布置图炸药黄泥雷管脚线黄泥水炮泥雷管七、连线、起爆方式起爆使用MFd-100型发爆器全断面一次起爆，连线方式为串联。
八、防尘方法采用湿示钻眼，炮眼用水炮泥、黄泥充填至眼口，放炮前、放炮后、装前洒水降尘，使用风水喷雾，随时冲洗巷道。
第二节巷道支护一、临时支护1、支护形式选择金属前探梁为临时支护。
2、支护材料金属前探梁为4m长18Kg/m钢轨两根，每根前探梁用两个专用吊挂卡吊挂在锚杆未端（专用吊挂卡卡环用铁管和锚杆螺母焊制，锚杆螺母旋在锚杆未端），控顶区域用厚70mm的木大板铺严，具体吊挂位置及支护参数见附图。
前探梁支护剖面图（单位：mm）前探梁支护平面图（单位：mm）3、质量要求叙述金属前探梁必须平直，专用吊挂卡必须保证完好，强度达到要求，所用木板厚不少于70 mm，必须完好无腐蚀，保证和前探梁的搭接长度不少于300 mm，控顶区不大于1.8m，控顶区必须用木板铺严。
前探梁前必须进行敲帮问顶，找掉帮、顶活矸。
4、保证措施临时支护的有效性：炮后，使用该前探梁能全部将迎头的空顶区域支掩，如巷顶掉矸、垮落时，前探梁上的木板能防止坠落的煤（矸）落下伤人，但巷帮不能支掩，必须找净。
及时性：该前探梁使用方便，炮后，只要将专用吊挂卡提前上到锚杆未端，及时将钢轨穿入卡环，钢轨直到迎关撑子面，在其上面铺严木板就可支掩空顶区域。
管理措施：安全员及其他跟班管理人员现场监督，临时支护不到位，严禁进入迎头作业。
二、永久支护1、支护形式根据所提供的巷道支护设计，选用锚网喷+锚索支护。
2、支护材料所选用的支护材料的型号、规格、数量及材质要求等。
顶锚杆为Φ20×2000的螺纹钢锚杆7根，材质为A3钢。
帮锚杆为Φ20×1500的螺纹钢锚杆6根，材质为A3钢。
托盘由厚8mm，130mm×130mm的正方形钢板制成。
锚固剂型号为MSK23.60型，长度为300mm，每根顶锚杆使用三节，每根帮锚杆使用两节，每根锚索用5节。
锚网采用直径为6.5mm圆钢加工制作，网的规格为长×宽=2000mm×1000mm，网格为长×宽=100mm×100mm。
锚索为Φ15.24mm×8000 mm高强度松弛钢铰线制成，级别250KN。
喷浆用料为水泥砂浆，其配合比（水泥：砂：水）为1：2.5:0.4。
3、巷道支护参数表巷道名称113101运料石门围岩类别岩巷(穿两层煤)断面形状半圆拱形顶锚杆规格Φ20×2000帮锚杆规格(mm) Φ20×1500锚索规格Φ15.24mm×8000750—1000 锚杆锚固长度（mm）300—400 锚索锚固长度（mm）40 毛高（m） 3.85 净宽（m） 4.2 锚杆锚固力（KN）250 毛宽（m） 4.4 净断面（m2）12.57 锚索锚固力（KN）锚杆排列形状矩形毛断面（m2）13．54净高（m） 3.45 锚索排列形状矩形800锚杆间距（mm）800 锚杆排距（mm）2400锚索间距（mm）2000 锚索排距（mm）4、支护平、剖断面图支护剖面图（单位mm）支护平面图（单位mm）注：1—7为顶锚杆；8—13为帮锚杆；14—16为锚索。
5、质量要求质量要求必须符合《安全质量标准化及考核评级办法》以及其他有关技术管理规定，要求质量等级不低于3级。
6、质量保证措施及施工要求：严格按中腰线进行施工。
地测科随时检查中腰线，施工巷中腰线误差不大于100mm，否则返工。
7、锚杆支护：（1）按线布眼、“三径”匹配，锚杆眼位要准确，眼位误差不得超过100mm，眼向误差不得大于15°，锚杆眼深度与锚杆长度相匹配，打眼时应在钻杆上做好标志，严格按锚杆长度打锚杆眼，深度为1.95m。
（2）顶锚杆采用锚索钻机（型号MQT—130），钻头采用PCD φ28mm进行打眼安装锚杆。
（3）两帮锚杆采用YT—28型风钻配合φ28mm 钻头进行打眼，帮锚杆机（MQS—50/1.8）进行安装。
（4）安装锚杆前，眼内清扫干净，用锚杆将树脂药卷轻轻送入眼底，再用锚索钻机（帮锚杆机）进行搅拌，搅拌20s±5S凝固后取下钻机，10min后将托盘上好，螺母拧紧，拧紧力矩不小于100N.m，要求托盘紧贴岩面，确保支护有效，避免顶板离层，锚杆外露长度为30mm～50mm。
（5）网片全封闭巷道，网片要压茬连接，搭接长度不小于100mm。
（6）每300根锚杆进行一组（一组三根）锚杆拉力试验，锚固力必须达到5t以上，拧紧力矩不小于100N.m，不合格的必须重新补打。
8、锚索安装：（1）按线布孔，“三径”匹配，眼位要准确，安装前清孔。
（2）采用锚索钻机（型号MQT—130），钻头采用PCD φ28mm 进行打眼安装锚杆。
（3）锚索要随打随安装，但可把当班安装的锚索集中一次进行张拉。
（4）张拉锚索前，应先检查张拉千斤顶、油泵各油路接头处是否有完好符合求，否则，必须先进行处理好后，再施工，张拉力250KN。
（5）张拉锚索时，应使张拉油缸与锚索保持同轴。
张拉千斤顶卡住锚索后，人员可暂撤到千斤顶侧面，张拉千斤顶正下方禁止站人。
（6）锚索外露长度控制在300±50 mm。
9、喷射混凝土（1）喷射混凝土厚度为100mm，喷浆用料为水泥砂浆，其配合比（水泥：砂：水）为1：2.5:0.4，速凝剂渗入量3—5%。
（2）初喷必须紧跟迎头，不得大于300mm，喷厚50—70mm，复喷距迎头不得大于30m，复喷后必须保证巷道表面光滑平整，并达到设计厚度100mm，回弹不大于15%。
（3）喷完后洒水养护3天。
（4）保证强度达到要求，每成巷30m取一组砼试验，每组试块三个，规格150m m×150mm×150mm。
10、补强支护：为加强顶板观测，每隔50m安设一个顶板离层仪，如顶板离层大于≥150mm，或喷体出现开裂等现象，采用补锚网喷进行修复。
第三节装载运输一、运输方式：绞车提升。
二、绞车型号：JTK1.0×0.8A三、运载设备：矿车或箕斗。
四、装载方式：人工。
五、临时轨道铺设1、轨道采用30Kg/m钢轨，沿巷道中线铺设。
2、临时轨道距迎头距离不大于4米，永久轨道距迎头不大于10米。
3、除弯道外，两轨面高差不大于10㎜；4、除弯道外，两轨内宽为600+5/-2㎜；5、枕木间距为600-700㎜，枕木长度为1000-1200㎜，道钉齐全、压紧，枕木无朽木。
6、接头间距不大于5㎜；7、接头上、下、左、右偏差不大于2㎜；8、接头夹板螺丝齐全、紧固。
第四节施工组织一、掘进工艺流程掘进工艺流程图二、施工设备及配备表设备及工具配备表序号名称型号数量备用备注1 绞车JTB—1.2×1.0 12 箕斗3吨侧卸式 13 矿车1吨 5 54 锚索钻机MQT—130 15 帮锚机MQS—50/1.8 16 凿岩机YT—28 2 17 煤电钻MZ—1.2 1 18 煤保 1 19 信保 1 110 瓦斯传咸器GJC4(B) 2 211 风机FBDNO6.02/2×152 1 1台备用1台工作12 风机开关13 闭锁开关14 风镐 215 铲816 手镐 2三、循环组织（一）、工作制度根据施工条件、生产技术水平、施工工艺、人员和设备配备等条件，采取分组作业，施工队分成出碴组、打钻组、支护组、喷浆组四个组。
