MODBUS入门讲义
Modbus协议讲解
Modbus协议讲解一、概述Modbus协议是一种通信协议，用于在自动化领域中传输数据。
它是一种简单且广泛应用的协议，被用于连接不同设备和系统，如工业控制系统、仪器仪表和数据采集设备等。
本文将详细讲解Modbus协议的基本原理、通信方式以及数据传输格式等内容。
二、Modbus协议的基本原理Modbus协议基于主从架构，其中主设备负责发起通信请求，而从设备则负责响应请求并提供数据。
通信可以通过串行或以太网等方式进行。
三、Modbus协议的通信方式1. Modbus RTU通信方式Modbus RTU是一种串行通信方式，使用二进制编码进行数据传输。
在Modbus RTU通信中，每个数据帧由起始位、从站地址、功能码、数据和校验位组成。
2. Modbus ASCII通信方式Modbus ASCII也是一种串行通信方式，但使用ASCII编码进行数据传输。
与Modbus RTU相比，Modbus ASCII通信方式更易于调试，但传输速度较慢。
3. Modbus TCP通信方式Modbus TCP是一种基于以太网的通信方式，使用TCP/IP协议进行数据传输。
与串行通信方式相比，Modbus TCP具有更高的传输速度和更大的通信距离。
四、Modbus协议的数据传输格式1. 寄存器地址Modbus协议使用寄存器地址来标识设备中的数据。
寄存器地址可以是输入寄存器（IR）、保持寄存器（HR）、离散输入寄存器（DI）或线圈寄存器（CO）。
2. 功能码功能码用于指定通信请求的类型。
常见的功能码包括读取单个寄存器（03H）、写入单个寄存器（06H）和读取多个寄存器（10H）等。
3. 数据格式Modbus协议支持多种数据格式，如16位整数、32位整数、浮点数等。
数据格式的选择取决于具体的应用需求。
五、Modbus协议的应用场景1. 工业控制系统Modbus协议广泛应用于工业控制系统中，用于实现设备之间的数据交换和控制命令传输。
modbus协议教程

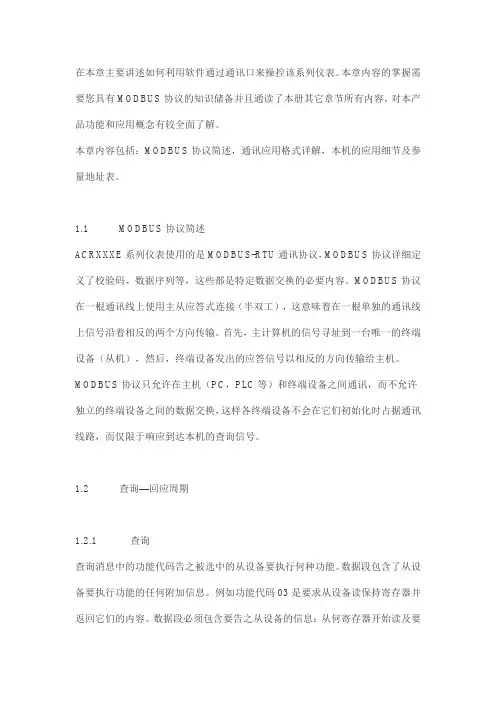

在本章主要讲述如何利用软件通过通讯口来操控该系列仪表。
本章内容的掌握需要您具有MODBUS协议的知识储备并且通读了本册其它章节所有内容，对本产品功能和应用概念有较全面了解。
本章内容包括：MODBUS协议简述，通讯应用格式详解，本机的应用细节及参量地址表。
1.1 MODBUS协议简述ACRXXXE系列仪表使用的是MODBUS-RTU通讯协议，MODBUS协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。
MODBUS协议在一根通讯线上使用主从应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。
首先，主计算机的信号寻址到一台唯一的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
1.2 查询—回应周期1.2.1 查询查询消息中的功能代码告之被选中的从设备要执行何种功能。
数据段包含了从设备要执行功能的任何附加信息。
例如功能代码03是要求从设备读保持寄存器并返回它们的内容。
数据段必须包含要告之从设备的信息：从何寄存器开始读及要读的寄存器数量。
错误检测域为从设备提供了一种验证消息内容是否正确的方法。
1.2.2 回应如果从设备产生一正常的回应，在回应消息中的功能代码是在查询消息中的功能代码的回应。
数据段包括了从设备收集的数据：如寄存器值或状态。
如果有错误发生，功能代码将被修改以用于指出回应消息是错误的，同时数据段包含了描述此错误信息的代码。
错误检测域允许主设备确认消息内容是否可用。
1.3 传输方式传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS 协议–RTU方式相兼容的传输方式。
每个字节的位：·1个起始位·8个数据位，最小的有效位先发送·无奇偶校验位·1个停止位错误检测(Error checking)：CRC（循环冗余校验）1.4 协议当数据帧到达终端设备时，它通过一个简单的―端口‖进入被寻址到的设备，该设备去掉数据帧的―信封‖（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到取得的―信封‖中，把数据帧返回给发送者。
modbus基础知识
Modbus tour 2005.10
9
Modbus事务处理(无差错)
当服务器对客户机响应时，它使用功能码域来指示正常（无差错）
响应或者出现某种差错（称为异常响应） 对于一个正常响应来说，服务器仅复制原始功能码
客户机
启动请求
功能码 数据请求
服务器
执行操作 启动响应
功能码
数据响应
接收响应
Modbus tour 2005.10
Modbus tour 2005.10
13
Modbus 数据模型
Modbus的数据模型是以一组具有不同特征的表为基础建立的 四个基本表为： 基本表
离散量输入
线圈 输入寄存器 保持寄存器 对象类型 访问类型 注释
单个位
单个位 16位字 16位字
只读
读写 只读 读写
I/O系统可提供这种类型数据
通过应用程序可改变这种类型 数据 I/O系统可提供这种类型数据 通过应用程序可改变这种类型 数据
TIA/EIA-232-F
TIA/EIA-485-A
Modbus tour 2005.10
5
Modbus应用协议规范
Modbus tour 2005.10
6
Modbus通信栈
M odbus 应用层
基于 TCP 的 M odbus TCP IP
其它 其它
M ODBUS+ / HDLC 物理层
主站/从站 EIA/TIA-232 或 EIA/TIA-485
MODBUS技术的基础知识
演讲者:北京交通大学 孙昕
主要内容
概述 Modbus应用协议规范 Modbus协议在串行链路上的实现 Modbus协议在TCP/IP上的实现
Modbus协议讲解
Modbus协议讲解协议概述：Modbus协议是一种通信协议，用于在工业自动化领域中实现设备之间的数据交换。
它是一种简单、开放和易于实施的协议，广泛应用于监控、控制和数据采集等领域。
本文将详细讲解Modbus协议的基本原理、数据格式和通信方式。
一、Modbus协议的基本原理：Modbus协议基于主从架构，其中一个设备充当主机，其他设备则作为从机。
主机负责发起通信请求，从机则响应请求并提供相应的数据。
通信可以通过串口、以太网等方式进行。
二、Modbus协议的数据格式：1. 寄存器：Modbus协议中的数据存储在寄存器中，分为输入寄存器（Input Register）和保持寄存器（Holding Register）。
输入寄存器用于从机向主机提供只读数据，而保持寄存器则用于读写操作。
2. 数据格式：Modbus协议使用16位的寄存器地址来表示数据的位置。
数据可以是16位的整数、32位的浮点数、布尔值等。
在传输过程中，数据以大端字节序进行编码。
3. 功能码：Modbus协议定义了一系列功能码，用于标识通信的目的。
常见的功能码包括读取输入寄存器、读取保持寄存器、写入单个寄存器等。
三、Modbus协议的通信方式：1. RTU模式：RTU模式使用二进制编码进行通信，每个字节之间使用时间间隔进行分隔。
通信速率可以根据实际需求进行调整，常见的速率有9600bps、19200bps等。
2. ASCII模式：ASCII模式使用ASCII字符进行通信，每个字符之间使用时间间隔进行分隔。
相比于RTU模式，ASCII模式的通信速率较慢，但可读性更好。
3. TCP/IP模式：TCP/IP模式使用以太网进行通信，数据通过TCP/IP协议传输。
这种通信方式适用于大规模的工业自动化系统，具有高速和可靠性的优势。
四、Modbus协议的应用领域：Modbus协议广泛应用于工业自动化领域，包括但不限于以下几个方面：1. 监控系统：Modbus协议可用于监控温度、湿度、压力等参数，并将数据传输到中央控制系统。
施耐德Modbus培训教程
04
故障排除
针对定位到的故障点，采取相 应的维修或更换措施，恢复 Modbus系统的正常运行。
预防性维护策略制定和执行
记录与分析
制定维护计划
根据Modbus系统的实际情况 ，制定合理的预防性维护计划 ，明确维护周期、维护内容等 。
定期检查
按照维护计划的要求，定期对 Modbus系统进行检查，包括 通信状态、设备状态、数据记 录等。
过程控制
Modbus协议可用于实现工业自动化系统中 的过程控制，如PID控制、顺序控制等。
施耐德Modbus产品家族介绍
1 Modbus TCP/IP产品
施耐德提供一系列支持Modbus TCP/IP协议的产品， 包括PLC、变频器、触摸屏等。
2 Modbus RTU/ASCII产品
施耐德提供一系列支持Modbus RTU/ASCII协议的产品 ，包括串口服务器、智能仪表等。
05
施耐德Modbus网络架构设计与优 化
网络架构设计原则及拓扑结构选择
可靠性
确保网络在恶劣环境下稳定运行，减 少故障率。
安全性
采取防护措施，防止非法访问和数据 泄露。
网络架构设计原则及拓扑结构选择
• 可扩展性：适应未来业务发展需求，方便扩展和 维护。
网络架构设计原则及拓扑结构选择
星型拓扑
适用于小型网络，具有简单、易 维护的特点。
施耐德Modbus培训教程
目录
• Modbus协议概述 • Modbus通信原理与数据传输 • 施耐德Modbus硬件设备配置与选型 • Modbus软件编程与调试技巧 • 施耐德Modbus网络架构设计与优化 • Modbus安全防护与故障诊断技术
01
Modbus协议概述
Modbus通信协议教程

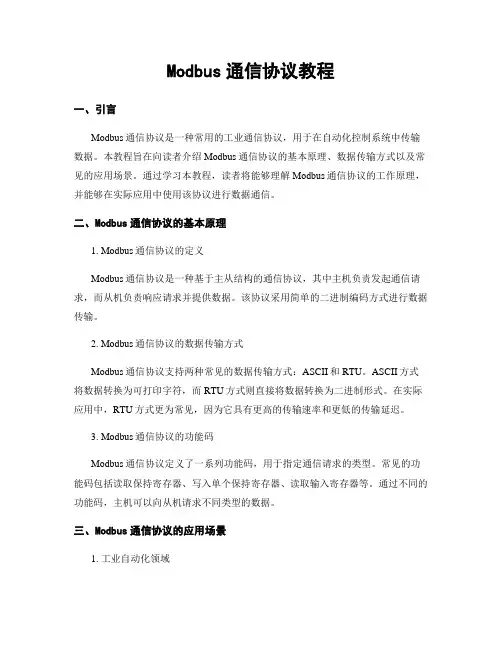

Modbus通信协议教程一、引言Modbus通信协议是一种常用的工业通信协议，用于在自动化控制系统中传输数据。
本教程旨在向读者介绍Modbus通信协议的基本原理、数据传输方式以及常见的应用场景。
通过学习本教程，读者将能够理解Modbus通信协议的工作原理，并能够在实际应用中使用该协议进行数据通信。
二、Modbus通信协议的基本原理1. Modbus通信协议的定义Modbus通信协议是一种基于主从结构的通信协议，其中主机负责发起通信请求，而从机负责响应请求并提供数据。
该协议采用简单的二进制编码方式进行数据传输。
2. Modbus通信协议的数据传输方式Modbus通信协议支持两种常见的数据传输方式：ASCII和RTU。
ASCII方式将数据转换为可打印字符，而RTU方式则直接将数据转换为二进制形式。
在实际应用中，RTU方式更为常见，因为它具有更高的传输速率和更低的传输延迟。
3. Modbus通信协议的功能码Modbus通信协议定义了一系列功能码，用于指定通信请求的类型。
常见的功能码包括读取保持寄存器、写入单个保持寄存器、读取输入寄存器等。
通过不同的功能码，主机可以向从机请求不同类型的数据。
三、Modbus通信协议的应用场景1. 工业自动化领域Modbus通信协议在工业自动化领域得到广泛应用。
例如，在一个工厂中，主机可以通过Modbus通信协议与多个从机进行通信，实时获取温度、湿度等传感器数据，并根据这些数据进行控制和调节。
2. 智能家居系统Modbus通信协议也可以应用于智能家居系统中。
通过该协议，主机可以与家庭中的各种设备进行通信，例如智能灯泡、智能插座等。
主机可以通过读取和写入寄存器的方式，控制这些设备的开关状态、亮度等。
3. 能源监控系统Modbus通信协议还可以应用于能源监控系统中。
通过该协议，主机可以与电表、水表等设备进行通信，实时获取能源的使用情况，并进行数据分析和报表生成。
四、Modbus通信协议的使用步骤1. 确定通信方式在使用Modbus通信协议之前，需要确定使用的数据传输方式，即ASCII还是RTU。
MODBUS协议详细讲解
MODBUS协议详细讲解其次，MODBUS协议支持多种物理介质，包括串行通信（RS-232、RS-485等）和以太网通信。
这样可以适应不同的通信方式和网络拓扑。
第三，MODBUS协议使用简单的字节序，其中包括地址、功能码、数据和CRC校验。
这使得设备之间的数据传输非常高效。
MODBUS协议定义了一组功能码，用于不同的操作和数据类型。
常用的功能码包括读取线圈状态（0x01），读取输入状态（0x02），读取保持寄存器（0x03），读取输入寄存器（0x04），写单个线圈（0x05），写单个寄存器（0x06）等。
读取线圈状态功能码（0x01）用于读取逻辑线圈的状态，每个线圈可以表示一个布尔值。
读取输入状态功能码（0x02）用于读取输入点的状态，类似于线圈，但输入点通常用于接收信号。
读取保持寄存器功能码（0x03）用于读取16位的数据。
读取输入寄存器功能码（0x04）也是用于读取16位的数据，但通常用于只读操作。
写单个线圈功能码（0x05）用于设置线圈的状态为ON（0xFF00）或OFF（0x0000）。
写单个寄存器功能码（0x06）用于设置寄存器的一个值。
这两个功能码常用于向设备发送控制信号。
总的来说，MODBUS协议是一种简单但功能丰富的通信协议，广泛应用于工业自动化系统。
它通过主从架构实现设备之间的通信，支持多种物理介质和通信方式。
通过定义一组功能码实现不同类型数据的读取和写入。
异常响应机制确保了通信的可靠性。
MODBUS协议的灵活性和可靠性使得它成为工业自动化领域的主流通信协议。
Modbus详细讲述(容易看懂的)
Modbus 一个工业上常用的通讯协议、一种通讯约定。
Modbus协议包括RTU、ASCII、TCP。
其中MODBUS-RTU最常用，比较简单，在单片机上很容易实现。
虽然RTU比较简单，但是看协议资料、手册说得太专业了，起初很多内容都很难理解。
所谓的协议是什么？就是互相之间的约定嘛，如果不让别人知道那就是暗号。
现在就来定义一个新的最简单协议。
例如，协议：“A” --“LED灭”“B” --“报警”“C” --“LED亮”单片机接收到“A”控制一个LED灭，单片机接收到“B”控制报警，单片机接收到“A”控制一个LED亮。
那么当收到对应的信息就执行相应的动作，这就是协议，很简单吧。
先来简单分析一条MODBUS-RTU报文，例如：01 06 00 01 00 17 98 0401 06 00 01 00 17 98 04从机地址功能号数据地址数据CRC校验这一串数据的意思是：把数据0x0017(十进制23) 写入1号从机地址0x0001数据地址。
先弄明白下面的东西。
1、报文一个报文就是一帧数据，一个数据帧就一个报文：指的是一串完整的指令数据，就像上面的一串数据。
2、CRC校验意义：例如上面的98 04 是它前面的数据（01 06 00 01 00 17）通过一算法（见附录2，很简单的）计算出来的结果，其实就像是计算累加和那样。
（累加和：就是010*********加起来的值，然后它的算法就是加法）。
作用：在数据传输过程中可能数据会发生错误，CRC检验检测接收的数据是否正确。
比如主机发出01 06 00 01 00 17 98 04，那么从机接收到后要根据01 06 00 01 00 17 再计算CRC 校验值，从机判断自己计算出来的CRC校验是否与接收的CRC校验（98 04主机计算的）相等，如果不相等那么说明数据传输有错误这些数据不能要。
3、功能号意义：modbus 定义。
见附录1。
作用：指示具体的操作。
MODBUS协议详细讲解
MODBUS协议详细讲解MODBUS协议是一种通信协议，用于在串行通信和以太网上进行工业自动化系统中的从设备与主设备之间的通信。
它是一种开放的协议，可以在不同的厂商设备之间进行通信，并且相对简单易懂。
本文将详细介绍MODBUS协议的基本概念、通信方式和数据结构。
一、基本概念1.1MODBUS模型1.2主设备与从设备1.3寄存器寄存器是MODBUS协议中的基本数据单元，用于存储数据或控制设备。
寄存器可以分为输入寄存器和保持寄存器。
输入寄存器用于从设备向主设备传输数据，而保持寄存器用于主设备与从设备之间的双向通信。
二、通信方式2.1串行通信2.2以太网通信三、数据结构3.1MODBUS帧格式3.2功能码3.3数据类型四、通信流程通过MODBUS协议进行通信的流程如下：4.1主设备发送请求主设备通过串口或以太网发送请求帧，包括从设备地址、功能码和要操作的寄存器地址等信息。
4.2从设备响应请求从设备接收到请求后，执行相应操作，并将结果放入响应帧中发送给主设备。
4.3主设备接收响应主设备接收到从设备的响应帧后，解析其中的数据，并进行相应处理。
4.4重复执行主设备可以根据需要重复执行上述通信流程，实现与多个从设备的通信。
总结：MODBUS协议是一种用于工业自动化系统中设备间通信的协议，具有简单易懂的特点。
本文详细介绍了MODBUS协议的基本概念、通信方式和数据结构，以及通信流程。
了解和熟悉MODBUS协议对于工业自动化系统的开发和维护非常重要。
MODBUS讲义
请求
功能码 寄存器地址
寄存器值 响应 功能码 寄存器地址 寄存器值 错误 差错码
1字节 2字节
2字节
0x06 0x0000~0xFFFF
0x0000~0xFFFF
1字节 2字节 2字节
0x06 0x0000~0xFFFF 0x0000~0xFFFF
1字节
0x86
异常码
1字节
01或02或03或04
14
5
公共功能码： I. 被确切定义的功能码。 II. 保留是唯一的。 III. 由确认的。 IV. 公开的文档。 V. 可进行一致性测试。 VI. 在MB IETF RFC 中归档的。 用户自定义功能码： I. 两个用户自定义区域：十进制65－72，100－110。 II. 用户无需Modbus组织任何批准，就可以选择和实 现一个功能码。 III. 不能保证被选功能码的使用是唯一的 。 IV. 如果用户希望将某种功能码设置为公共功能码，用 户必须启动RFC，以便将改变引入公共分类中，指 配一个新的公共功能码。
2.4. 两种串行传输模式
串行传输模式定义了链路上传送报文域的位的内容，确定了信息如何打包为报文域和如何 解码。在Modbus串行链路上，所有设备的传输模式（及串口参数）必须相同。 默认设置必须为RTU模式。
17
2.4.1. RTU模式
当设备在Modbus串行链路上使用RTU模式通讯时，报文中每个8位字节含有两个4位十六进制 字符，这种模式的主要优点时在相同的波特率下其较高的字符密度具有比ASCII模式更高的吞吐 率，必须以连续的字符流传输每个报文。
组件结构模型 基本表 离散量输入 线圈 输入寄存器 保持寄存器 对象类型 单个位 单个位 16位字 16位字 访问类型 只读 读写 只读 读写 注释 I/O系统可提供这种类型数据 通过应用程序可改变这种类型数据 I/O系统可提供这种类型数据 通过应用程序可改变这种类型数据
MODBUS入门讲解-新手必看
字节是什么意思 MODBUS详解精简版一、基本术语1、字word、字节byte、位bit1 word =2 byte;1 byte = 8 bit.2、校验码校验码是由前面的数据通过某种算法得出的，用以检验该组数据的正确性。
代码作为数据在向计算机或其它设备进行输入时，容易产生输入错误，为了减少这种输入错误，编码专家发明了各种校验检错方法，并依据这些方法设置了校验码。
常用的校验有：累加和校验SUM、字节异或校验XOR、纵向冗余校验LRC、循环冗余校验CRC……3、协议和接口协议是一种规范和约定，是一种通讯的语言，规定了通信双方能够识别并使用的消息结构和数据格式。
接口是一种设备的物理连接，指的是在物理层上的定义，像RS422/RS232/RS485/以太网口等。
协议和接口并不是一个概念，不能混淆。
Modbus协议一般运行在RS485物理接口上，半双工的，是一种主从协议。
二、Modbus协议概述Modbus协议是应用于电子控制器上的一种通用语言，实现控制器之间、控制器由网络和其它设备之间的通信，支持传统的RS232/RS422/RS485和最新发展的以太网设备。
它已经成为一种通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中控制。
此协议定义了一个控制器能认识使用的消息结构。
Modbus协议是一种请求----应答方式的协议。
三、两种传输方式1、 ASCII模式ASCII：美国标准信息交换代码特点：①消息中每个8bit都作为两个ASCII字符发送② 1个起始位、7个数据位、1个奇偶校验位和1个停止位（或者两个停止位）③错误检测域是LRC检验④字符发送的时间间隔可达到1秒而不会产生错误2、 RTU模式RTU:远程终端单元特点：①消息中每个8bit字节包含两个4bit的十六进制字符，因此，在波特率相同的情况下，传输效率比ascii传输方式大② 1个起始位、8个数据位、1个奇偶校验位和1个停止位（或者两个停止位）③错误检测域是CRC检验④消息发送至少要以3.5个字符时间的停顿间隔开始。
Modbus通信协议教程
Modbus通信协议教程一、概述Modbus通信协议是一种用于工业自动化领域的通信协议，广泛应用于监控、控制和数据采集等领域。
本教程旨在介绍Modbus通信协议的基本原理、通信方式和相关应用，帮助读者快速了解和掌握该协议。
二、Modbus协议基础1. Modbus协议简介Modbus协议是一种基于主从结构的通信协议，支持串行和以太网通信方式。
它定义了一套规范的数据帧格式和通信规则，用于实现设备之间的数据交换。
2. Modbus协议的通信方式Modbus协议支持两种主要的通信方式：RTU和ASCII。
RTU通信方式使用二进制编码，传输效率高；ASCII通信方式使用ASCII码编码，可读性好。
根据实际需求选择适合的通信方式。
3. Modbus协议的数据帧格式Modbus协议定义了不同类型的数据帧，包括读取数据、写入数据、读取寄存器等。
每个数据帧由起始位、设备地址、功能码、数据和校验位等组成。
详细的数据帧格式可参考Modbus协议文档。
三、Modbus协议应用实例1. Modbus通信网络拓扑Modbus通信网络可以采用多种拓扑结构，如总线型、星型和树型等。
根据实际应用需求选择适合的网络拓扑结构。
2. Modbus主从设备通信Modbus协议中，主设备负责向从设备发送命令，并接收从设备的响应。
从设备根据主设备发送的命令执行相应的操作，并将结果返回给主设备。
主从设备之间的通信可以通过串行或以太网实现。
3. Modbus协议在数据采集中的应用Modbus通信协议广泛应用于数据采集系统中。
通过采集设备的数据，实时监测和控制生产过程，提高生产效率和质量。
在数据采集系统中，主设备负责向从设备发送读取数据的命令，并将采集到的数据存储或传输给上层系统。
4. Modbus协议在远程监控中的应用Modbus通信协议也被广泛应用于远程监控系统中。
通过与远程设备建立通信连接，实时监控设备的状态和运行情况。
远程监控系统可以通过Modbus协议实现对设备的远程控制和故障诊断。
Modbus的基础学习
04
Modbus功能码详解
功能码分类及作用
离散量输入
功能码为01，用于读取从设备的离散量输入 状态。
保持寄存器
功能码为03，用于读取从设备的保持寄存器 值。
线圈状态
功能码为05，用于写入从设备的线圈状态。
输入寄存器
功能码为04，用于读取从设备的输入寄存器 值。
常用功能码使用方法
读取线圈状态 发送功能码01及相应的地址和数量， 从设备返回相应线圈的状态。
编写简单Modbus程序示例
确定Modbus从设备地址和寄存器地址
在编写Modbus程序之前，需要确定从设备的地址以及需要读写的寄 存器地址。
初始化Modbus通信
在程序中初始化Modbus通信，包括设置串口参数（如波特率、数据 位、停止位等）、从设备地址等。
读写寄存器
使用Modbus库提供的函数进行读写操作，如读取保持寄存器、写入 单个线圈等。
02
开放标准
Modbus是一种开放的标准协议， 不同厂商的设备可以互相通信，具
有良好的互操作性。
04
可靠稳定
Modbus协议具有较高的可靠性和 稳定性，适用于工业环境的恶劣条
件。
02
Modbus通讯原理
主从式通讯结构
主设备
主动发起通讯请求，从设 备响应请求并返回数据。
从设备
被动响应主设备的请求， 根据请求内容返回相应数 据。
实例三 某次功能码错误中，接收到不支持的功能码。经 过核对发现设备不支持该功能码，更换功能码后 故障排除。
07
总结与展望
学习成果回顾
掌握了Modbus通信协议 的基本原理和通信过程。
学习了Modbus RTU和 Modbus ASCII两种传输 模式的特性和差异。
Modbus协议精讲
客户机
客户机启动
服务器
服务器从接收的请求中重新 复制 服务器从接收的请求中重新 复制 服务器（响应）启动
协议标识符
客户机启动
长度
客户机启动（请求 ） 客户机启动
单元标识符
串行链路或其它总线上连接 的远程从站的识别
服务器从接收的请求中重新 复制
Modbus数据模型
Modbus 数据模型
Object type
--
与DB头针 （孔）数有 关
四线、地线
RS-422
1
10
100 二线/四线、 地线
RS-485
1
32
10M（在100米 以下）
120
01
协议简介
数据帧格式 数据模型 功能码
MODBUS
02
03 04
05
事务处理
Modbus协议简介
Modbus 协议简介
Modbus请求：地址100开始读20个字
起始 1个字符：
地址 两个字符
功能码 2个字符
数据
LRC
结束符 2个字符 CR、LF
0-2×252个字符 2个字符
Modbus 数据帧格式
Modbus TCP模式
增加MBAP报文头；无差错校验；
域
事务处理标识符
长度
2字节 2字节 2字节 1字节
描述
Modbus 请求 / 响应事务处理 的识别 0=Modbus协议 随后字节的数量
从设备的地址放入消息中的地址域来选通设备；当从设备发送回应消息时，它把自己的地址放入回应的 地址域中，以便主设备知道是哪一个设备作出回应。 地址0是用作广播地址，以使所有的从设备都能认识，不需要响应。
MODBUS入门讲解-新手必看
MODBUS详解精简版一、基本术语1、字word、字节byte、位bit1 word =2 byte;1 byte = 8 bit.2、校验码校验码是由前面的数据通过某种算法得出的，用以检验该组数据的正确性。
代码作为数据在向计算机或其它设备进行输入时，容易产生输入错误，为了减少这种输入错误，编码专家发明了各种校验检错方法，并依据这些方法设置了校验码。
常用的校验有：累加和校验SUM、字节异或校验XOR、纵向冗余校验LRC、循环冗余校验CRC……3、协议和接口协议是一种规范和约定，是一种通讯的语言，规定了通信双方能够识别并使用的消息结构和数据格式。
接口是一种设备的物理连接，指的是在物理层上的定义，像RS422/RS232/RS485/以太网口等。
协议和接口并不是一个概念，不能混淆。
Modbus协议一般运行在RS485物理接口上，半双工的，是一种主从协议。
二、Modbus协议概述Modbus协议是应用于电子控制器上的一种通用语言，实现控制器之间、控制器由网络和其它设备之间的通信，支持传统的RS232/RS422/RS485和最新发展的以太网设备。
它已经成为一种通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中控制。
此协议定义了一个控制器能认识使用的消息结构。
Modbus协议是一种请求——应答方式的协议。
三、两种传输方式1、ASCII模式ASCII：美国标准信息交换代码特点：①消息中每个8bit都作为两个ASCII字符发送②1个起始位、7个数据位、1个奇偶校验位和1个停止位（或者两个停止位）③错误检测域是LRC 检验④ 字符发送的时间间隔可达到1秒而不会产生错误 2、 RTU 模式RTU:远程终端单元 特点： ①消息中每个8bit 字节包含两个4bit 的十六进制字符，因此，在波特率相同的情况下，传输效率比ascii 传输方式大 ②1个起始位、8个数据位、1个奇偶校验位和1个停止位（或者两个停止位） ③ 错误检测域是CRC 检验④消息发送至少要以3.5个字符时间的停顿间隔开始。
最新力控MODBUS知识讲解
概述系统连接硬件连接硬件设置设备组态数据连接常见问题概述标准的MODBUS协议支持与莫迪康系列PLC、智能模块或者符合标准modbus通讯协议PLC、智能模块之间的通讯。
本协议采用串行通讯和TCP以太网通讯，使用你计算机中的串口或者以太网。
系统连接当选择串行口通讯协议时，您可以通过一个RS232-RS485转换器将一台或多台PLC、智能模块与计算机连接到一起。
当用一条485总线连接多台PLC、智能模块时，每台PLC、智能模块的地址必须是唯一的.当选择TCP通讯协议时，您可以通过以太网将一台或多台PLC、智能模块与计算机连接到一起。
硬件连接请参照您所使用的PLC或智能模块的通讯说明进行连接。
设备组态设备驱动根据通讯协议不同分为串口ASCII，串口RTU,TCP等三种协议。
如图：根据您所使用的PLC、智能模块的通讯形式选择设备驱动。
下图是设备组态用户界面：根据PLC或智能模块内部设置的地址填写“设备地址”。
更新周期：默认50毫秒就是说每隔一个更新周期读一次数据包。
请根据组态工程的实际需要和PLC的通讯反应时间设定。
超时时间：默认8秒，当到超时时间的时候，PLC的数据还没传上来被认为是一次通讯超时。
请根据组态工程的实际需要和现场的通讯情况设定。
故障后恢复查询：当设备发生故障导致通讯中断，系统会每隔一定“周期”查询该设备。
直到“最长时间”如果还没有反应，在这次运行过程中系统将不再查询该设备。
“动态优化”和“初始禁止”请在力控工程人员的指导下使用，否则请保持默认状态。
下图为串口通讯设置：请根据PLC或智能模块的通讯说明设置( 波特率，数据位，校验位，停止位。
)下图为TCP通讯界面：下图关于MODBUS协议通讯设置。
32位数据的读取：主要是解决如何解析32位整数、浮点数。
请根据你所使用的PLC或智能模块中32位数据类型上传的格式来选择相应的格式。
包的最大长度：是指MODBUS中一条数据所读取的字节数，包的长度越长，一次读取的数据就越多，通讯效率就越快。
modbus总线培训课件
modbus总线培训课件Modbus总线培训课件Modbus总线是一种常用的工业通信协议，用于在自动化系统中传输数据。
它的广泛应用使得对Modbus总线的培训变得非常重要。
本文将介绍Modbus总线的基本概念、工作原理以及常见应用场景，帮助读者更好地理解和应用Modbus总线。
一、Modbus总线的基本概念Modbus总线是一种串行通信协议，最早由Modicon（现在的施耐德电气）公司于1979年开发。
它采用主从结构，主设备负责发起通信请求，从设备负责响应请求。
Modbus总线可以使用不同的物理层，如RS-485、RS-232等，以适应不同的通信需求。
Modbus总线的通信方式分为ASCII模式和RTU模式。
ASCII模式使用ASCII码进行数据传输，每个字节使用两个ASCII字符表示。
RTU模式使用二进制进行数据传输，每个字节由8个比特位组成。
两种模式各有优劣，具体选择取决于应用场景和需求。
二、Modbus总线的工作原理Modbus总线使用简单明了的请求-响应模式进行通信。
主设备发送请求帧，从设备接收并解析请求帧后，执行相应的操作，并将结果返回给主设备。
请求帧和响应帧的格式包括地址域、功能码、数据域等。
地址域用于标识从设备，功能码用于指定要执行的操作。
Modbus总线支持多种功能码，如读取线圈状态、读取输入状态、读取保持寄存器等。
通过这些功能码，主设备可以获取从设备的状态信息，并向从设备发送控制命令。
Modbus总线的灵活性和可扩展性使得它在工业自动化领域得到广泛应用。
三、Modbus总线的应用场景Modbus总线广泛应用于工业自动化系统中，如监控系统、控制系统、数据采集系统等。
它可以连接各种设备，如传感器、执行器、PLC等，实现设备之间的数据交换和控制。
在监控系统中，Modbus总线可以用于读取传感器的数据，如温度、湿度、压力等，实时监测设备状态。
通过Modbus总线，监控系统可以及时获取数据，并进行相应的处理和报警。
