l9110s电机驱动模块工作原理

L9110S电机驱动模块的工作原理基于集成电路，其设计主要用于控制和驱

动电机。通过控制输入信号的高低电平，可以控制芯片内部的开关管的导通与截止，进而控制电机的正转、反转和停止。

L9110S具有两个输出端，可以直接驱动电机的正反向运动。它具有较大的

电流驱动能力，每通道能通过800mA的持续电流，峰值电流能力可达。同时，它具有较低的输出饱和压降，内置的钳位二极管能释放感性负载的反向冲击电流，使其在驱动继电器、直流电机、步进电机或开关功率管等场合使用时，安全可靠。

以上信息仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。

步进电机驱动模块原理

步进电机驱动模块是一种用于控制步进电机运动的电子设备。它通过接收外部控制信号来产生相应的电机驱动信号，以控制步进电机的转动。

步进电机驱动模块的工作原理如下：首先，外部控制信号被传输到驱动模块中，可以通过接口或者通信协议进行传输。接下来，驱动模块会将控制信号进行处理和解析，并生成相应的电机驱动信号。

电机驱动信号可以分为两部分：脉冲信号和方向信号。脉冲信号用于控制电机每次转动的步进角度，而方向信号用于控制电机的转动方向。驱动模块根据接收到的控制信号，将脉冲信号和方向信号通过适当的电路处理并放大，然后输出给步进电机。

步进电机根据接收到的驱动信号进行相应的动作。当脉冲信号到达电机时，电机会按照设定的步进角度进行转动，而方向信号则确定了电机是顺时针转动还是逆时针转动。通过不断地改变脉冲信号和方向信号，驱动模块可以实现精确的步进电机控制。

需要注意的是，驱动模块不仅仅只是输出电机驱动信号，它还可以对电机进行一些保护和监测工作。例如，它可以对电机的温度和电流进行监测，并在出现异常情况时停止电机工作，以避免损坏电机。

总之，步进电机驱动模块是一种能够接收外部控制信号并产生

电机驱动信号的电子设备。它通过处理和解析控制信号，生成脉冲信号和方向信号，控制步进电机的运动。同时，它还可以对电机进行保护和监测。

l298n电机驱动模块原理

一. 简介

L298N电机驱动模块是一种高功率电机驱动系统。这种驱动模块可用于驱动不

同种类的电机，包括直流电机和步进电机。L298N电机驱动模块提供了一个高效

稳定的系统来控制电机的旋转速度和方向，使其可用于众多应用领域，如机器人、车辆、家用电器、工业自动化等。

二. L298N电机驱动模块原理

L298N电机驱动模块是一种双H桥电机驱动器，其工作原理是通过控制H桥

输出端口上的电压，以控制电机的旋转方向和速度。一个H桥由四个开关管组成，能够逆向电流并通过电阻来进行偏置。L298N电机驱动模块有两个H桥，其中每

个H桥有两个开关管。

当输出端口上的电压高时，H桥的一个开关管将电流引向电机的一个端口。当

输出端口上的电压低时，H桥的另一个开关管将电流流向电机的另一个端口。通过高低电压交替输出，L298N电机驱动模块可以控制电机的旋转方向。

为了控制电机的旋转速度，电机驱动模块使用PWM（脉冲宽度调制）技术。PWM技术是通过改变输出端口上的电压时间来控制电机的转速的。输出端口上的

电压时间越长，电机的转速将越快。输出端口上的电压时间越短，电机的转速就会越慢。

三. L298N电机驱动模块的应用

L298N电机驱动模块广泛应用于大型机器人、小型车辆、投影仪、家庭自动化、电动工具和各种其他应用领域。它可以控制不同种类的电机，包括直流电机和步进电机。

在机器人领域，L298N电机驱动模块可用于控制机器人的移动和操作，并控制机器人的旋转角度和速度。在车辆领域，L298N电机驱动模块可用于控制小型车辆的前后轮转向和速度。在家用电器领域，L298N电机驱动模块可用于控制洗衣机、吸尘器等家用电器的马达启停，从而实现这些家用电器的各种功能。

BTS7970-BTS7960及其他直流电机驱动模块

在机械设备中，电机的作用非常重要，而它们的使用涉及到很多细节，其中就

包括电机驱动模块。直流电机驱动模块的作用就是将控制信号转换为电动机信号，从而使电动机正常工作。本文将介绍其中的一些常见型号，包括BTS7970和

BTS7960。

什么是BTS7970？

BTS7970是一种直流电机驱动模块，由Infineon公司生产。它的主要特点包括：

•可以承受最大43A输出电流

•能够在高达60V的电压下工作

•具有低内部阻抗

•内置过热保护和过电流保护功能

这款模块通常被用于电动汽车、无人机和机器人等需要高功率的应用。值得注

意的是，BTS7970模块需要配合外部控制器使用，以便能够正确驱动电机。

什么是BTS7960？

BTS7960也是一种直流电机驱动模块，同样由Infineon公司生产。相比

BTS7970，它的最大输出电流稍小，只有40A，并且在高压（30V至57V）应用下工作。另外，BTS7960也具有高效的功能如短路保护、过热保护以及过电流保护，以确保设备的安全性。

如何选择正确的直流电机驱动模块？

选择直流电机驱动模块时，需要考虑一系列因素。

确认电机参数

电机的参数，如电流、电压、功率，都会影响模块的选择。不同电机需要不同

电流输出，因此需要为电机选择与其匹配的模块。

确认电机与控制器的接口

除了电机的参数外，还需要考虑控制器与驱动器之间的接口是否兼容。这将涉

及到电机的控制方式，如PWM（脉冲宽度调制）、模拟信号控制或串行通信控制。控制器与驱动模块之间的接口必须匹配，否则电机将无法正常工作。

电机驱动模块的原理

电机驱动模块的原理是将来自控制器的电信号转换为电流或电压信号，驱动电机转动。具体原理如下：

1. 电信号转换：控制器发出的电信号通常是低功率的数字信号，需要经过电信号转换模块将其转换为适合电机驱动的电流或电压信号。常用的转换方式包括模拟信号转换（如DAC转换）和数字信号转换（如PWM信号转换）。

2. 电流控制：驱动电机通常需要提供稳定的电流信号作为动力源。电流控制模块会根据电信号转换得到的电流信号，采用电流控制技术（如H桥电路、功率放大器等）将电流信号输出到电机，驱动电机转动。

3. 电压控制：有些电机驱动模块也可以提供电压输出，作为电机的驱动信号。电压控制模块会将电信号转换得到的电压信号直接输出到电机，驱动电机转动。

4. 保护功能：电机驱动模块通常还会具备一些保护功能，用于保护电机和驱动模块的安全。常见的保护功能包括过载保护、过热保护、过压保护和短路保护等。

综上所述，电机驱动模块的原理是将来自控制器的电信号转换为电流或电压信号，并通过电流或电压控制技术将信号输出到电机，驱动电机转动。同时，还具备一些保护功能，以保证电机和驱动模块的安全运行。

单片机电机驱动模块原理

单片机电机驱动模块是一种集成电路板，用于驱动各种类型的电机，如直流电机、步

进电机和伺服电机等。该模块通常由几个重要的组件组成，包括电源、输入接口、单片机、驱动电路和输出接口等。

电源：电源是单片机电机驱动模块最基本的组成部分之一。电源将提供电能给驱动

器和被控制的电机，这意味着电源必须具有高度的可靠性、稳定性，以保证相应的电机

驱动模块工作的稳定性。

输入接口：单片机电机驱动模块还需要一个输入接口，以便用户可以向其输入命令。

这个接口通常是一个标准的9针接口（RS232），有时也可能具有其他类型的输入端口。输入接口将与开发板或其他设备连接，以接收命令。

单片机：单片机是电机驱动模块的主要处理器。通过单片机，用户可以编写自己的程序，以控制驱动器和电机。驱动模块中单片机的选型和处理能力与控制电机的许多因素有关。

驱动电路：驱动电路将用于控制和驱动实际的电机。这个电路主要由 MOSFET、 IGBT 或其他类似的电子元素组成。驱动电路也具有保护电路，以防止驱动器和电机过载，过

热或过流等情况的发生。

输出接口：输出接口将用于控制电机。该接口通常是一个电机连接器，以连接到驱动

电路中。同时，常规的输出接口还将含有保险丝等其他保护电路。

总之，单片机电机驱动模块在工业制造和机电设备控制中非常重要，它们能够提高机

器人和其他设备的精度和可靠性，并且能够有效地承担各种各样的工业任务。

l298n电机驱动模块工作流程

l298n电机驱动模块工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!

In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!

2路电机驱动模块的使用方法

2路电机驱动模块的使用方法主要包括以下步骤：

1. 硬件连接：将双路直流电机驱动模块的VCC和GND引脚连接到外部电

源的正负极上，电压范围为5V-12V。将直流电机的正极连接到M+和M-

引脚上，负极连接到M-和M+引脚上。将控制板的IO口与模块的IN1、

IN2、IN3、IN4引脚相连，其中IN1和IN2控制第一个电机，IN3和IN4

控制第二个电机。

2. 参数设置：通过控制器或者其他设备，设置双路电机驱动模块的控制参数，如速度、位置、转矩等。根据实际需求，调整参数以实现所需的运动控制效果。

3. 启动电机：通过控制器或者其他设备，启动双路电机驱动模块，开始控制两个电机的运动。实时监测电机的状态，根据需要进行调整和优化。

双路电机驱动模块在各个领域都有广泛的应用。在工业自动化中，可以用于控制机械臂、输送带等设备的运动；在机器人领域，可以用于控制机器人的各个关节的运动；在医疗设备中，可以用于控制手术机器人、医疗影像设备等的运动。双路电机驱动模块的使用可以提高设备的精确性、稳定性和效率。

以上内容仅供参考，建议咨询专业人士获取更准确的信息。

电机驱动模块原理

电机驱动模块是一种用于控制电机运转的设备，它可以通过控制电流

和电压来实现对电机的精确控制。在工业生产中，电机驱动模块被广

泛应用于各种类型的机器和设备中，例如轮船、汽车、飞机、工厂机

器人等。

电机驱动模块由多个部分组成，包括控制器、功率放大器、保护装置等。其中最重要的是功率放大器，它是将微弱的信号放大为足够强度

以控制电机运转所必需的部分。

功率放大器通常由三个主要元件组成：晶体管、场效应管和集成电路。这些元件可以将微弱的信号转换为高强度的信号，并通过输出端口将

其传输到电机上。

除了功率放大器之外，保护装置也是非常重要的一部分。它可以在检

测到过流或过热时自动关闭系统，从而防止设备损坏或人员受伤。

在使用电机驱动模块时，用户需要将输入信号连接到控制器，并对其

进行编程以实现所需的运转方式。这些编程操作可以通过计算机软件

或手动设置完成。

总的来说，电机驱动模块是一种非常重要的设备，它可以实现对电机的高精度控制，并在工业生产中发挥着不可替代的作用。

ipm模块原理

IPM模块，全名为Intelligent Power Module，是一种集成化的电源模块，主要用于驱动电机和控制电源。它由功率半导体器件和驱动电路组成，可以实现高效的电源管理和精确的电机控制。IPM模块广泛应用于工业控制、电动车辆、家电等领域，为各种电力应用提供了稳定可靠的驱动和控制解决方案。

IPM模块的工作原理是将功率半导体器件、驱动电路和保护电路集成在一个模块中，以实现高效的电源管理和电机控制。其中，功率半导体器件主要包括IGBT（Insulated Gate Bipolar Transistor）和MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）等，它们能够承受高电压和大电流，具有低导通电阻和高开关速度的特点。驱动电路则负责控制功率半导体器件的开关，通过控制开关时间和频率来调节输出功率和电机转速。

IPM模块的优势在于集成化和高效性。通过集成功率半导体器件和驱动电路，IPM模块不仅能够减少电路布局的复杂度，节省空间，还能提高系统的可靠性和稳定性。同时，IPM模块采用了先进的功率管理技术，能够高效地转换和调节电源，降低能量损耗，提高系统的能效。此外，IPM模块还具有保护功能，能够实时监测电流、电压、温度等参数，并在异常情况下及时切断电源，保护电路和设备的安全。

在工业控制领域，IPM模块被广泛应用于各种电机驱动系统。例如，工厂中的机械设备、输送带、风机等都需要通过电机驱动来完成工作。IPM模块能够根据实际需要，精确控制电机的转速和扭矩，提高生产效率和质量。同时，IPM模块还能实现电机的无级调速和反向刹车等功能，提高系统的灵活性和安全性。

基于STM32的直流电机PID调速系统设计概要

概述：

直流电机PID调速系统是一种常见的电机调速方法，它通过对电机的测量信号和设定信号进行比较，并生成控制信号来调节电机的运行速度，以实现精确的速度控制。本文将以STM32为基础，概括地介绍基于STM32的直流电机PID调速系统的设计概要。

系统框架：

基于STM32的直流电机PID调速系统主要由电机驱动模块、传感器模块、PID控制算法模块和用户界面模块组成。其中，电机驱动模块负责对电机进行驱动控制，传感器模块用于获取电机的实际运行速度，PID控制算法模块用于计算电机的控制信号，用户界面模块用于显示和设置电机的运行参数。

电机驱动模块：

电机驱动模块是直流电机PID调速系统的核心部分，它负责将控制信号转换为电机运行所需的电压和电流。在STM32中，可以使用PWM输出来控制电机的驱动电压，通过调节PWM的占空比来改变电机的运行速度。同时，还可以使用IO端口控制电机的正反转和停止等动作。通过STM32的GPIO和PWM模块，可以很方便地实现对直流电机的驱动控制。

传感器模块：

传感器模块用于获取电机的实际运行速度，常见的传感器包括编码器和霍尔传感器。编码器可以通过测量电机轴上的旋转角度来获取电机的实际速度，而霍尔传感器可以通过检测电机磁极的变化来获取电机的转速。

在STM32中，可以通过外部中断或定时器模块来获取传感器的信号，并进行相应的计算。

PID控制算法模块：

PID控制算法模块是直流电机PID调速系统的关键部分，它根据电机的实际运行速度和设定速度之间的误差，计算出相应的控制信号，以驱动电机的运行速度逐渐逼近设定速度。PID控制算法一般包括比例控制、积分控制和微分控制三个部分，可以通过调节PID参数来提高系统的调速性能。在STM32中，可以使用定时器和中断来实现PID控制算法的运行。用户界面模块：

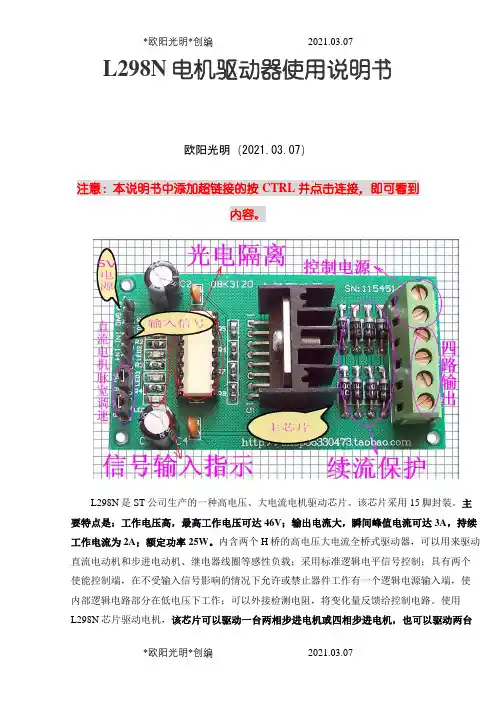

L298N电机驱动模块详解

L298N电机驱动器使用说明书之吉白夕凡创作

注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内

容。

L298N是ST公司生产的一种高电压、大电流电机驱动芯片。该芯片采取15脚封装。主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为

2A；额定功率25W。内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采取尺度逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变更量反馈给控制电路。使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。

简要说明：

一、尺寸：80mmX45mm

二、主要芯片：L298N、光电耦合器

三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）

四、

五、额定功率：25W

特点：1、具有信号指示。

2、转速可调

3、抗干扰能力强

4、具有过电压和过电流呵护

5、可单独控制两台直流电机

6、可单独控制一台步进电机

7、PWM脉宽平滑调速

8、可实现正反转

9、采取光电隔离

六、有详细使用说明书

七、提供相关软件八、提供例程及其学习资料

驱动器结构详解

3.直流电

机调速PWM脉宽信号输入端。（控

制步进电机或者控制直流电机无需调

速时，坚持此状态）

5.光电隔离（抗干扰）

6.核心芯片(L298N)

实例一：步进电机的控制实例

步进电机是数字控制电机，它将脉冲信号转酿成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。

电机驱动模块

1. 模块简介

模块简介

模块描述

描述

1.1模块

描述

● 可以通过SP配置限流值，最大电流达8.6A

● 电池工作电压（Vs）4.0V至28V

● 逻辑工作电压（Vcc）4.5V至5.5V

● 所有引脚可承受19 V，Vs和输出管脚可承受40 V

● 全导通电阻Ron从100 mΩ (at Tj = -40 °C) 至300

mΩ (at Tj =150 °C)

● 逻辑输入兼容TTL和CMOS

● 工作频率高达20kHz

● 通过SPI 接口可以配置或诊断

● 过温和短路保护功能

● Vs欠压关断功能

● Vcc欠压和过压保护

● Vcc过压检测

● 当处于开启状态时检测负载是否开路

● 当处于关断状态时可全面诊断

● 具有使能输入脚

● 低待机电流（<10μA）

● 为了降低电磁干扰，通过SPI，可以配置电压和电流的转换率

● 内部集成高边功率管驱动的电荷泵，真正实现PWM从0-100%，PWM可以一直给高电平，意味着可以应用到步进电机的驱动环境。

1.2 模块模块说明说明说明

● SX8847是一个SPI控制的H桥，专为应用在高可靠性和极端环境条件下设计的直流和步进电机控制芯片。

● 每个通道上的详细故障诊断是通过SPI提供的，包括电机短路，对地短路，过载，过温。 ● 开启状态下，可以检测负载开路，应用范围广泛。限流值可以通过SPI配置，从2.5A到8.6A。在所有温度范围内保证±10%的精度。

● 当温度超过165℃，限流值线性降低，并通过SPI发出过温警告。

1.31.3模块接口模块接口模块接口

类别

引脚名称说明

1 GND 逻辑电源地

伺服电机驱动器原理图

伺服电机驱动器是一种控制装置，用于控制伺服电机的运动。它通过接收控制

信号，控制电机的速度、位置和转矩，从而实现精准的运动控制。在工业自动化、机械加工、医疗设备等领域，伺服电机驱动器被广泛应用。

伺服电机驱动器的原理图主要包括电源模块、控制模块、驱动模块和保护模块。首先，电源模块提供电压和电流给驱动器，保证其正常工作。控制模块接收输入信号，经过信号处理后输出给驱动模块，控制电机的运动。驱动模块根据控制信号驱动电机转动，并通过反馈信号调整控制参数，以实现精准的位置控制。保护模块则用于监测电流、温度等参数，一旦出现异常情况，及时停止电机工作，保护设备和人员安全。

在伺服电机驱动器的原理图中，各个模块之间通过信号线、电源线等互相连接，形成一个完整的控制系统。控制信号经过控制模块处理后，输出给驱动模块，驱动电机运动。同时，反馈信号也通过信号线传回控制模块，用于调整控制参数，实现闭环控制。

伺服电机驱动器的工作原理可以简单描述为，控制模块接收输入信号，经过处

理后输出给驱动模块，驱动电机转动。同时，驱动模块通过反馈信号调整控制参数，实现精准的位置控制。在整个过程中，保护模块不断监测电流、温度等参数，一旦出现异常情况，及时停止电机工作。

伺服电机驱动器的原理图设计需要考虑到各个模块之间的连接和信号传输，保

证信号的稳定和可靠。同时，对于控制模块的信号处理和驱动模块的输出功率也需要进行精确的设计和调试，以实现对电机的精准控制。另外，保护模块的设计也至关重要，它可以保证设备和人员的安全，避免意外事故的发生。

简述电机控制器的组成

电机控制器是一种用于控制电机旋转速度、转矩和方向的电子控制器,通常由以下几个部分组成:

1. 输入模块:输入模块用于接收传感器和执行器输入信号,例如电压、电流、传感器数据、开关信号等。这些信号将用于控制电机控制器的算法和逻辑。

2. 微控制器:微控制器是电机控制器的核心,通常采用嵌入式系统设计,具有高性能、低功耗、可靠性高等特点。微控制器通常由控制器芯片、存储器、输入输出接口、时钟等部分组成。

3. 电机驱动模块:电机驱动模块用于控制电机的旋转速度、转矩和方向。通常由电机控制芯片、驱动器电路、控制逻辑等部分组成。

4. 输出模块:输出模块用于将电机控制信号输出给电机,通常由信号接口、电源接口等组成。输出模块的接口类型和规格通常根据电机类型和控制器型号来确定。

电机控制器的组成还包括一些外围元件,例如滤波器、时钟、校验和等,这些元件有助于确保电机控制器的性能和质量。

电机控制器的主要功能是将输入信号转换为电机所需的输出信号,以控制电机的旋转速度、转矩和方向。随着电机控制技术和电机控制器的不断提高,电机控制器的功能和性能也在不断提升。电机控制器的应用领域非常广泛,例如智能家居、工业自动化、电动汽车等。

电机驱动模块原理

电机驱动模块是一种用于控制电机运转的电子模块。它可以将电信号转换为机械运动，从而实现对电机的控制。电机驱动模块的原理是基于电磁感应和电子控制技术的。

电机驱动模块通常由电源、控制电路和功率输出电路三部分组成。电源提供电能，控制电路负责控制电机的运转，功率输出电路则将控制信号转换为电机的动力输出。

在电机驱动模块中，控制电路是关键部分。它通过对电机的电流和电压进行控制，实现对电机的转速、转向和负载的控制。控制电路通常由微控制器、驱动芯片、传感器和滤波电路等组成。微控制器是控制电路的核心，它可以根据输入的控制信号，控制驱动芯片输出相应的电流和电压。驱动芯片则负责将微控制器输出的信号转换为电机所需的电流和电压。传感器可以检测电机的转速和位置，从而实现对电机的闭环控制。滤波电路则可以消除电机输出的噪声和干扰信号，保证控制电路的稳定性和可靠性。

功率输出电路是电机驱动模块的另一个重要部分。它负责将控制信号转换为电机的动力输出。功率输出电路通常由功率晶体管、电感和电容等组成。功率晶体管可以控制电流的大小和方向，从而实现对电机的转速和转向的控制。电感和电容则可以平滑电流和电压的波形，保证电机的稳定运转。

电机驱动模块是一种基于电磁感应和电子控制技术的电子模块。它可以将电信号转换为机械运动，实现对电机的控制。电机驱动模块的原理是基于控制电路和功率输出电路的相互作用，通过对电机的电流和电压进行控制，实现对电机的转速、转向和负载的控制。
