油库课程设计任务书
浙江海洋大学油库安全课程设计

课程设计成果说明书题目:油库安全课程设计学生姓名:XXX学号:XXXX学院:石化与能源工程学院班级:A13储运3班指导教师:XXX浙江海洋学院教务处XX年 1月 5日浙江海洋学院课程设计成绩评定表2015—2016学年第一学期学院石化与能源工程学院班级 A13储运3班专业油气储运工程学生姓名(学号) XXX课程设计名称油库安全课程设计题目油库安全课程设计指导教师评语指导教师签名:年月日答辩评语及成绩答辩小组教师签名:年月日1浙江海洋学院课程设计任务书2015—2016学年第一学期学院石化与能源工程学院班级 A13储运3班专业油气储运工程学生姓名(学号) XXXX课程设计名称油库安全课程设计设计题目油库安全课程设计完成期限自 2016年 1 月 4日至 2016 年 1 月10日共一周设计依据1. 《油库加油站安全技术与管理》范继义主编;2. 《石油库设计规范》 GB50074-2002;3. 《石油库工艺设计手册》商业部设计院·1982年;4. 《泡沫灭火系统设计规范》(GB50151——2010);5. 已知水的流速一般为1.5--2.5m/s,泡沫混合液的流速3m/s;6. 已知2000m³油罐的直径D=16.2m,H=10.4m。
设计要求及主要内容已知某罐区有2个2000 m3的拱顶轻柴油罐,2个2000m3的单盘式内浮顶汽油罐。
消防管道的长度按430米,水的流速一般为1.5--2.5m/s,泡沫混合液的流速一般不大于3m/s。
设计如下内容:1.泡沫混合液流量;2.泡沫产生器的确定;3.泡沫液总储量的计算;4.消防水池的容量计算;5.泡沫比例混合器的确定;6.泡沫混合液管道和消防冷却水管道的计算;7.消防水泵和泡沫泵的选取;8.消火栓数量的确定。
参考资料1.《石油库设计规范》(GB 50074—2014)·中国计划出版社2.《泡沫灭火系统设计规范》(GB50151—2010)·中国计划出版社3.《油库加油站安全技术与管理》范继义·中国石化出版社·2010年4.《泵和压缩机》姬忠礼·石油工业出版社·2011年5.《工程流体力学》袁恩熙·石油工业出版社·2012年指导教师签字日期2{ TC \* MERGEFORMAT }目录摘要 (4)一、设计要求: (5)二、计算内容: (5)1、泡沫混合液流量 (5)2、泡沫产生器的确定 (6)3、泡沫液总储量的计算 (7)4、消防水池的容量计算 (7)5、泡沫比例混合器的确定 (8)6、泡沫混合液管道和消防冷却水管道的计算 (8)7、消防水泵和泡沫泵的选取 (9)8、消火栓数量的确定 (10)三、参考文献 (10)34摘 要关键词:拱顶轻柴油罐、单盘式内浮顶汽油罐、泡沫混合液、消防冷却水、安全设计。
油库设计课程设计

东北石油大学课程设计课程油库设计与管理题目油库简单流程设计院系石油工程学院油气储运系专业班级储08-7学生姓名学生学号指导教师2012年2月20日注:此页字体为华文行楷,横线末端要对齐。
打印时将本行删掉。
目录一、课程设计的基本任务 (2)(一)设计的目的意义 (2)(二)设计任务 (2)二、油库平面布置图及罐区布置图设计 (4)(一)油罐平面布置图设计及说明 (4)(二)确定油库容量、油罐个数 (4)(三)罐区平面布置图设计 (5)三、防火堤高度的计算 (9)(一)汽油区防火堤高度计算 (9)(二)柴油区防火堤高度计算 (9)(三)粘油区防火堤高度计算 (9)四、鹤管数的确定 (9)(一)装卸各种油品需要的鹤管数 (10)(二)作业线长度计算 (11)五、工艺流程图设计 (13)结束语 (14)重新排版后要对目录重新更新,更新域。
注意目录中只显示一级标题和二级标题。
目录的字号为小四,字体为宋体。
一、课程设计的基本任务(黑体小二)(一)设计的目的意义(黑体小三)目的:油库流程的设计是根据联合站油库及商业油库的一般情况,进行的简单流程设计。
在老师指导下,根据给定的油品的年周转量、油品的密度、周转系数等基础数据,按规范要求独立地完成油库简单流程的设计。
意义:为了满足油田和企业生产的需要,原油从井口出来后,首先要到联合站进行分离,分离后所得合格原油将被输到油库进行储存和输送到炼油厂,生产出各种油品后进行外输。
合理的设计油库的容量及合理的油库流程,保证供应,完成油品的正常输转对满足企业的生产和生活的要求,都有着十分重要的意义。
重要性:*******(内容自己写)正文宋体小四,数字、字母为Time New Roman,行间距20磅。
注意每段开头空两格。
上下角标要规范,例如:93#,不能写成93#。
(二)设计任务1.基础数据注意:表格不能分成两页。
如果必须分页需在第二页右上角上面标出“续表”两字,见上表。
表格两端不封死。
油库课程设计书

油库课程设计书一、课程目标知识目标:1. 让学生理解石油的基本概念、形成过程及在我国能源领域的地位;2. 掌握油库的基本结构、功能及安全管理措施;3. 了解油品的性质、分类及储存要求。
技能目标:1. 培养学生运用所学知识分析油库安全问题的能力;2. 提高学生设计简单油库布局方案的能力;3. 培养学生运用现代信息技术查询、整理油库相关资料的能力。
情感态度价值观目标:1. 培养学生对石油资源的珍惜与保护意识,增强环保观念;2. 培养学生关注油库安全,提高安全意识;3. 培养学生热爱能源事业,激发为我国能源事业做贡献的志向。
课程性质:本课程为学科实践课程,结合理论知识与实际操作,注重培养学生的实践能力。
学生特点:六年级学生具有一定的独立思考能力和动手操作能力,对新鲜事物充满好奇,但安全意识相对较弱。
教学要求:结合学生特点,课程设计应注重实践性与趣味性,同时强调安全意识,使学生在轻松愉快的氛围中掌握油库相关知识。
将课程目标分解为具体的学习成果,便于教学设计和评估。
二、教学内容根据课程目标,教学内容主要包括以下几部分:1. 石油基础知识:- 石油的定义、形成过程;- 石油在我国能源领域的地位及作用。
2. 油库基本结构与功能:- 油库的组成部分及其作用;- 油库的储存设施及安全管理措施。
3. 油品性质、分类与储存要求:- 油品的物理、化学性质;- 油品的分类及储存方法;- 油品质量检验标准及流程。
4. 油库安全与环保:- 油库安全管理措施及应急预案;- 油库事故案例分析;- 石油资源保护与环保措施。
教学大纲安排如下:第一课时:石油基础知识第二课时:油库基本结构与功能第三课时:油品性质、分类与储存要求第四课时:油库安全与环保教材章节及内容:第一章:石油的形成与利用第一节:石油的概念与形成第二节:石油在我国能源领域的地位第二章:油库的结构与功能第一节:油库的组成与作用第二节:油库储存设施及安全管理第三章:油品的性质与储存第一节:油品的物理、化学性质第二节:油品的分类与储存要求第四章:油库安全与环保第一节:油库安全管理措施第二节:油库事故案例分析第三节:石油资源保护与环保教学内容注重科学性和系统性,结合实践案例,帮助学生更好地理解和掌握油库相关知识。
储运本科生油库课程设计

向上取整,取 n' = 48 3.3.1.2根据作业情况确定每天到库的车位数: 计算公式: n=KG/360V 式中:n—— 每天到库最大车数; K—— 收油不均匀系数 G—— 该种油品散装铁路收油的计划年周转量 t/a; V—— 一辆油罐车的容积 V=60 m3 —— 该种油品的密度,t/m3 360—— 一年工作日; 若K取3, n(90#汽油)=3×150000×0.3/(360×60)=6.25,取7,同理,93#, 97#为9,7. 柴油)=3×150000×0.5/(360×60)=10.41,取11,同理,-10#,-20#为7,5 总:7+9+7+11+7+5=46 实际每天一次到库车位数: n=min{n, n'}=min{46,48}=46 60×28=1680<22000 60×14=840<12000 满足要求。 鹤管数:采用单用单鹤管式,布置23个鹤管
柴油:拱顶罐
油罐号 0#罐 -10#罐 -20#罐 计算容量m3 13157.89×0.5=6578.95 13157.89×0.3=3947.37 13157.89×0.2=2631.58 设计油罐 5000,2000 2000×2 2000×2
3.1.3重算库容量
汽油:V1=2000×2+5000+1000+2000×2=14000; 柴油:V2=2000×2+2000×2+5000+1000=14000; 总库容:28000; 油库级别的确定: 10000 m3<∑V=28000 m3<30000 m3 根据《中华人民共和国国家标准石油库设计规范》,初定本油库属于三 级油库。
公路散装主要负责轻油的散装发油工作。 3.4.1.1 确定汽车发油鹤管数量: 计算公式: 公式中:G ——某油品全年公路散装发放量(吨); m ——全年工作天数,可取310天; T ——每天实际工作时数,可取6hr; q ——汽车鹤管发油流量,一般轻油 q=30~60m3h,粘油q =20~30m3h; η ——鹤管利用率,一般η=0.3~0.5; ——某油品的密度,t/m3; K ——公路油罐车来车不均匀系数,一 般K=1.5~2.5。 n(90#汽油)=150000×0.3×2/(310×6×45×0.4)=2.69,取3; 同理,93#,97#为4,3。 n(0#柴油)=150000×2/(310×6×45×0.4)=4.48,取5; 同理,-10#,-20#为3,2。 3.4.1.2 发油区形式: 不设置高位罐,选择泵送式。 3.4.1.3汽车发油区形式与面积 采用发油亭形式,布置4个发油亭,2个为汽油,2个为柴油。布置 见布置图。 发油区:长:20+25+15+25+20=105m; 宽:10+12+10+12+10=54m。 面积:5670 m2 注:发油区面积以其周围道路中心线计。
油库设计

《油气储存技术与管理》课程设计报告摘要 (5)课程设计任务书 (6)第1章油库总平面布置 (9)1.1 总平面布置原则 (9)1.1.1 总平面布置原则 (9)1.2 平面布置说明 (10)1.2.1 储油区 (10)1.2.2 装卸区 (11)1.2.3 辅助生产区 (12)1.2.4 行政管理区与库内道路及其他 (12)第2章基本参数的确定 (13)2.1 油库容量的确定 (13)2.1.1 油库单罐容量的计算 (13)2.1.2油库级别的确定 (16)2.1.3 油罐尺寸计算 (16)2.1.4罐区的分组 (16)2.2 铁路作业区的计算 (16)2.2.1鹤管数的确定: (16)2.2.2管径确定 (18)2.3 公路作业区的计算 (21)2.3.1 散装发油设施 (21)2.3.2散装发油鹤管管径确定 (21)2.3.3 桶装作业 (23)2.4 水路作业区的计算 (26)2.4.1 码头泊位数的确定 (26)2.5灌区防火堤计算 (29)2.5.1浮顶罐防火堤的高度 (30)2.5.2 固定顶罐防火堤的高度 (30)2.6 消防系统的计算 (31)2.6.1空气泡沫灭火基本参数的确定 (31)2.6.2泡沫系统的确定 (31)2.6.3选择着火罐为10000m3 (31)2.6.4消防设备的选择和布置 (35)2.6.5清水系统 (37)2.6.6消火栓 (40)2.6.7选择着火罐为5000m3 (41)2.6.8消防设备的选择和布置 (45)2.6.9清水系统 (47)2.6.10消火栓 (49)第三章泵房工艺计算 (50)3.1.2 管径确定 (50)3.1.3 实际流速 (51)3.1.4 管道水力坡降 (52)3.1.5 泵的流量 (53)3.1.6 泵的扬程 (53)3.1.7 泵的选型 (53)3.1.8 校核泵与管路的工作点 (54)3.1.9 泵的允许吸入高度 (55)3.1.10 泵的允许安装高度 (56)3.2克服汽阻的措施 (56)第四章总流程说明 (57)4.1 设计原则 (57)4.2 主要工艺流程: (57)4.2.1 收油流程: (57)4.2.2 发油流程: (57)4.2.3 轻油储罐之间可以实现倒罐作业: (58)4.3 铁路收发油系统 (58)4.3.1 铁路轻油卸油系统 (58)4.3.2 铁路粘油卸油系统 (58)4.4 公路发放区及灌桶业务 (59)4.4.1 公路发放系统 (59)4.5 水路作业区 (59)4.6 管线敷设 (60)第五章油品加热及热力管道计算 (60)5.1 油品加热的目的和方法 (60)5.1.1目的 (60)5.1.2方法 (60)5.2 油品储存温度 (60)5.3 油罐加热器的结构、特点及选型 (61)5.3.1 全面加热器的分类及及选型 (61)5.4 热力计算 (61)5.4.1 油罐周围介质温度 (61)5.4.2 油罐总传热系数 (62)5.4.3 加热油品所需的总热量 (62)5.4.4 蒸汽经加热器至油品总传热系数 (63)5.4.5 加热器面积 (65)5.4.6 蒸汽消耗量 (66)第六章防雷 (66)6.1油罐的防雷 (66)6.2易燃油品泵站(棚)的防雷 (67)6.3可燃油品泵站(棚)的防雷 (67)6.4 装卸易燃油品的鹤管、装卸油栈桥的防雷 (68)6.5.1鹤管和油罐车等防静电 (68)6.5.2专用铁路线与电气化铁路接轨防静电问题 (68)6.5.3 油船码头防静电 (69)6.5.4 输油管道防静电 (69)第六章结论 (69)6.1结论 (69)6.1.1油库分级结论 (69)6.1.2油品选罐结论 (70)6.1.2油罐分组结论 (71)6.1.3防火堤高度计算结论 (71)6.1.4装卸区计算结论 (71)6.1.5油品泵选型结论 (72)参考文献 (73)摘要油库是接收、储存、发放石油或石油产品的独立企业或单位。
油库课程设计40109 油储081 油库设计

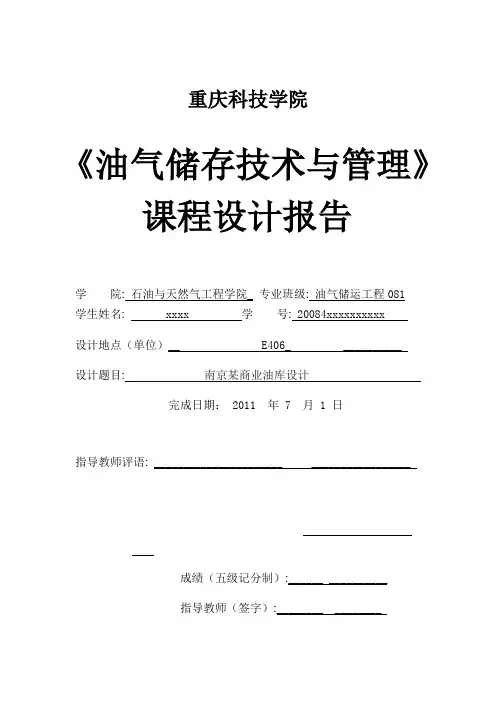

重庆科技学院《油气储存技术与管理》课程设计报告学院:石油与天然气工程学院_ 专业班级:油气储运工程081学生姓名: xxxx 学号: 20084xxxxxxxxxx设计地点(单位)__ E406_ __________设计题目:南京某商业油库设计完成日期: 2011 年 7 月 1 日指导教师评语: ______________________ _________________ ________________________________________________________________________________________________________________________________________________________________________________________________________________成绩(五级记分制):______ __________指导教师(签字):________ ________重庆科技学院课程设计任务书设计题目:南京某商业油库设计系主任:指导教师:年月日摘要课程设计中要求设计消防系统工艺计算等和储油罐、泵等设备的选型。
通过查阅《油库设计规范》及《油库设计与管理》以及其他资料后通过计算选型选择出了合理的油库储罐,同时根据油库罐的安排选择合适的消防系统以及消防冷却水系统,同时油库使用泵的选择。
摘要 (4)1油库容量确定及选罐 (7)1.1 油库容量的确定 (7)1.1.1 油库单罐容量的计算 (7)1.1.2 钢油罐的选择 (8)1.1.3 罐区的分组 (9)2消防系统工艺计算 (10)2.1 一般规定 (10)2.1.1 石油库应设消防设施 (10)2.1.2 泡沫灭火系统的设置 (10)2.1.3 油罐的泡沫灭火系统设施的设置方式 (10)2.1.4消防冷却水系统的设置 (11)2.1.5 石油库所属的油品装卸码头的消防设施 (11)2.2 消防给水 (11)2.2.1 油罐的消防冷却水的供应范围 (12)2.2.2 油罐的消防冷却水供水范围和供给强度 (13)2.2.3 油罐采用固定消防冷却方式时,冷却水管规定 (14)2.2.4 消防冷却水最小供给时间 (14)2.2.5 石油库消防泵的设置 (15)2.3 油罐的泡沫灭火系统 (15)2.3.1 当覆土油罐采用高倍数泡沫灭火系统时 (17)2.3.2 该油库泡沫灭火系统的选取确定 (17)2.3.2 该油库泡沫灭火系统泡沫量的确定 (18)2.3.3 泡沫泵的选择 (19)2.3.4消防栓数量 (21)2.4 消防车设置 (22)2.4.1 消防车辆数量的确定 (22)2.4.2 该油库消防车的设置 (23)3 给水、排水及含油污水处理 (24)3.1 给水 (24)3.1.1 石油库水源工程供水量的确定,应符合下列规定: (24)3.2 排水 (25)3.2.1 含油污水管道应在下列各处设置水封井 (25)3.3 含油污水处理 (25)3.4 该油库给排水系统的设置选定 (25)3.4.1给水系统确定选择 (25)4 防雷 (27)5.油泵站设计及选泵 (31)5.1 《石油库设计规范》中有关规定 (31)5.2管径确定 (32)5.3 管路长度 (33)5.3.1 收油管道长度 (33)5.3.2 发油管路长度 (34)5.4泵房和泵 (35)5.4.1 收油泵房 (35)6结论 (38)参考文献 (39)1油库容量确定及选罐1.1 油库容量的确定1.1.1 油库单罐容量的计算由《油库设计》规范推荐的油罐容量的计算公式,可得各种油品的储存容量;计算公式: ηρK GVs =其中:Vs ——某种油品的设计容量, ; G ——该种油品的年周转量,t ; ρ——该种油品的密度,t/ ; k ——该种油品的周转系数;η——有关利用系数,对轻油取0.95,粘油取0.85; 根据《油库设计》规范假设油库为一级则可取k=2.5 各种油品储存容量计算:90#汽油 ηρK G Vs ==727.0*95.0*5.2150000=86874.7m 393#汽油 ηρK G Vs ==73.0*95.0*5.2150000=86517.7m 3 -10#柴油 ηρK G Vs ==845.0*95.0*5.2180000=89691.7 m 3 -35#柴油ηρK G Vs ==85.0*95.0*5.2120000=59442.7 m 3 重柴油 ηρK G Vs ==90.0*85.0*5.290000=49826.9 m 3燃料油 ηρK G Vs ==82.0*85.0*5.280000=45911.1 m 3油库级别的确定 ∑Vs =415496.6 m 3由石油库容量大小分级表1-1表1-1 石油库的等级划分因为 ≥100000m ,所以该油库为一级油库,所以假设成立。
油库课程设计模板

目录一、课程设计的基本任务 (1)(一)设计的目的意义 (1)(二)设计任务 (2)二、油库平面布置图及罐区布置图设计 (3)(一)油罐平面布置图设计及说明 (4)(二)确定油库容量、油罐个数 (6)(三)罐区平面布置图设计 (10)三、防火堤高度的计算 (13)(一)汽油区防火堤高度计算 (14)(二)柴油区防火堤高度计算 (14)(三)黏油区防火堤高度计算 (14)四、鹤管数的确定 (15)(一)装卸各种油品需要的鹤管数 (16)(二)作业线长度计算 (17)五、工艺流程图设计 (21)(一)汽油罐区流程图() (21)(二) 柴油罐区流程图() (21)结束语 (23)一、课程设计的基本任务(一)设计的目的意义目的:全面了解油库布局,库容的确定,油罐选择,不同油品的罐区布置,铁路装卸流程及装卸方法,倒罐流程。
根据给定的油品的年周转量、油品的密度、周转系数等基础数据,熟练地计算不同油品油库防火堤高度,油品鹤管数,铁路作业线长度。
意义:1.它是协调原油生产、原油加工、成品油供应及运输的纽带,是国家石油储备和供应的基地,也是我国现代化建设和军队后勤建设的重要组成部分。
2.油库可以保证在两次来油间歇中有足够的油品供应市场,保证企业的生产和生活的要求。
油库是协调原油生产,原油加工,成品油供应及运输的纽带,是国家石油储备和供应的基地,它对于保障国防和促进国民经济发展具有着相当大的作用和相当重要的意义。
合理的设计油库的容量及合理的油库流程,保证供应,完成油品的正常输转对满足企业的生产和生活的要求,也都有着十分重要的意义。
重要性:随着人类文明的发展,带动国内外对石油的需求一路攀升,尤其近几年来石油消耗量年年猛增,油库新建和扩建工程逐年增多;随着我国能源安全战略方针的提出,建设国家石油储备库提到了议事日程,并进入了实施阶段。
在此形势下,石油库的设计任务将愈加繁重。
建设油库是为了保证石油安全,石油安全是保证国家可持续发展的保障。
油库设计与管理课程设计指导书051210

《油库设计与管理》课程设计指导书(油气储运工程专业用)武汉理工大学能源与动力工程学院二OO五年十一月《油库设计与管理》课程设计指导书课程编号:课程名称:油库设计与管理/Design and Management of Oil Reservoir周数/ 学分:2/2先修课程:传热学、流体力学、流变学、泵与压缩机、油库设计与管理适用专业:油气储运工程开课学院、系或教研室:能源与动力工程学院船机运用工程系一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识,运用流体力学、传热学、泵与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计,掌握油库设计流程和要点,能够正确地进行油库平面分区布置、管道水/热力计算、各区设备选型和库区内工艺流程设计,能够正确地进行相应的设备选型和管道计算,培养学生综合运用专业基础知识解决油库设计中实际问题的能力。
2 要求《油库设计与管理》课程设计包括以下方面的工作:(1) 油库平面分区布置设计;(2) 油库的储油油罐和放火堤设计;(3) 油品装卸区工艺流程设计及主要设备选型,即包括铁路装卸系统、水路装卸系统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型;(4) 管道系统的水力计算;(5) 油库工艺流程设计与设备布置图。
二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况;(2) 油库的气象及水文地质资料;(3) 油品的种类及收发方式;(4) 油品的物性,如密度、粘度、比热等;(5) 可供选用的部分设备资料等。
三、部分参考文献《中华人民共和国国家标准石油库设计规范》GB-2002 中国计划出版社;《中华人民共和国标准低倍数泡沫灭火系统设计规范》GB50151-92 ;《输油管道设计与管理》石油大学出版社;《油库设计与管理》石油大学出版社;《泵产品样本》机械工业部《泵与原动机选用手册》中国石化出版社《石油库工艺设计手册》商业部设计院;四、设计与计算的基本内容(1) 油库总平面布置,包括1) 油库平面布置的原则、2) 总平面图的布置说明,即各分区功能和设计考虑的因素等;(2) 进行油库流程设计;(3) 完成油库的全部工艺及水力计算,选择相应系统的关键设备;(4) 进行泵房设计与计算;(5) 完成消防系统设计计算;(6) 绘制总平面布置图、总工艺流程图和泵房设计图;五、设计基本步骤与理论依据1、总平面布置设计1) 总平面布置原则2) 总平面布置说明A 、储油区:储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明;B 、装卸区铁路装卸区:作用、设施组成、位置和设计规范的说明;公路装卸区:作用、设施组成、位置等情况的说明;辅助生产区:组成、位置情况的说明;行政管理区:作用、组成、位置等情况说明;库内道路:道路的布置说明。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
组3:天津南港大石化油库的初步设计
天津南港大石化油库每年铁路进库车用汽油90#、93#汽油各为11万吨,-10#、0#柴油分别为16万吨和21万吨。
另外,此油库每年还由铁路运进燃料油和重柴油分别为15万吨和5万吨,全部由输油管外运。
组2:华北某市成品油库的初步设计
现计划建成一成品油库,该成品油库位于华北地区某市,油库选址附件有一铁路干线经过。
该地区夏季最高平均气温为35℃,冬季最低平均气温为-10℃。
该油库计划建设的地点地势平坦,库区的具体形状可根据需要自行确定。
该油库计划经营90号、93号、97号汽油,0号、-10号或-20号柴油共2个品种6种牌号的油品。
其中汽油的年周转额为20万立方,柴油为10万立方,周转系数和作业的不均匀系数可根据设计规范自行选取。
汽油、柴油均由火车运至库内,火车接卸油品采用鹤管顶部接卸油品方式。
各种油品由汽车罐车分销至下一级储运和销售单位。
组1:湖北某油田油库的初步设计
表1-1 各种油品的基础数据
油品名称密度
t/m3年周转量
G/t
周转系数K 利用率
93#汽油0.73 120000 12 0.95 97#汽油0.72 100000 10 0.95 航空汽油0.72 60000 9 0.95 0#柴油0.84 90000 10 0.95 -10#柴油0.84 50000 9 0.95 10#机械油0.89 3000 3 0.85 20#机械油0.93 2000 3 0.85 15#汽油机油0.92 3000 3 0.85 8#柴油机油0.92 3000 3 0.85 11#柴油机油0.92 2000 3 0.85 变压器油0.89 1500 3 0.85
表1-2 油罐型号尺寸
容量m3板壁高
m
罐直径
m
内浮顶罐5000 14.274 22 拱顶罐5000 14.274 22 拱顶罐3000 12.691 18.80 拱顶罐1000 9.525 12
(1)主要内容
油库主要参数的计算及简单流程设计(同组每人取不同周转系数K)。
(2)基本要求
完成储油罐容量的计算、储罐数量的计算、防火堤的设计、鹤管数的确定。
选择完成罐区布置图、装卸作业区布置图、油库总平面布置图、汽油罐区工艺流程图(CAD画图,需规范,上交电子版版本低一些)。
