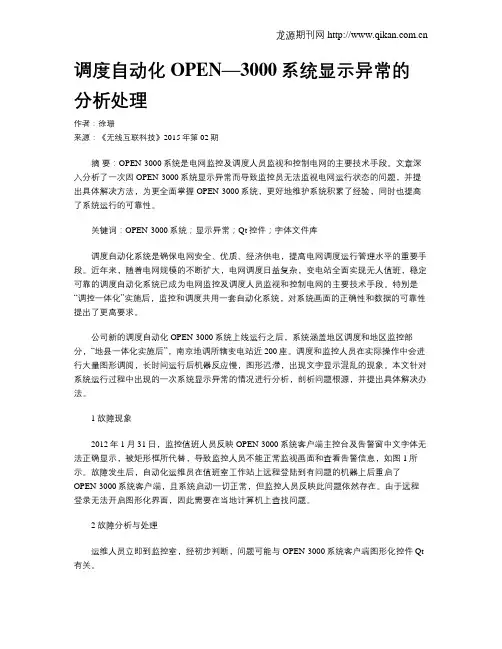

调度自动化OPEN—3000系统显示异常的分析处理
调度自动化OPEN—3000系统显示异常的分析处理作者:徐珊来源:《无线互联科技》2015年第02期摘要:OPEN-3000系统是电网监控及调度人员监视和控制电网的主要技术手段。
文章深入分析了一次因OPEN-3000系统显示异常而导致监控员无法监视电网运行状态的问题,并提出具体解决方法,为更全面掌握OPEN-3000系统,更好地维护系统积累了经验,同时也提高了系统运行的可靠性。
关键词:OPEN-3000系统;显示异常;Qt控件;字体文件库调度自动化系统是确保电网安全、优质、经济供电,提高电网调度运行管理水平的重要手段。
近年来,随着电网规模的不断扩大,电网调度日益复杂,变电站全面实现无人值班,稳定可靠的调度自动化系统已成为电网监控及调度人员监视和控制电网的主要技术手段。
特别是“调控一体化”实施后,监控和调度共用一套自动化系统,对系统画面的正确性和数据的可靠性提出了更高要求。
公司新的调度自动化OPEN-3000系统上线运行之后,系统涵盖地区调度和地区监控部分,“地县一体化实施后”,南京地调所辖变电站近200座。
调度和监控人员在实际操作中会进行大量图形调阅,长时间运行后机器反应慢,图形迟滞,出现文字显示混乱的现象。
本文针对系统运行过程中出现的一次系统显示异常的情况进行分析,剖析问题根源,并提出具体解决办法。
1 故障现象2012年1月31日,监控值班人员反映OPEN-3000系统客户端主控台及告警窗中文字体无法正确显示,被矩形框所代替,导致监控人员不能正常监视画面和查看告警信息,如图1所示。
故障发生后,自动化运维员在值班室工作站上远程登陆到有问题的机器上后重启了OPEN-3000系统客户端,且系统启动一切正常,但监控人员反映此问题依然存在。
由于远程登录无法开启图形化界面,因此需要在当地计算机上查找问题。
2 故障分析与处理运维人员立即到监控室,经初步判断,问题可能与OPEN-3000系统客户端图形化控件Qt 有关。
