HT1215正弦波逆变芯片方案

合集下载

用BC5016BC6016 构成的纯正弦波逆变

产品应用笔记:用BC5016/BC6016构成的纯正弦波逆变器Rev：5060A0601一．逆变器简述在很多场合，正弦波逆变器的作用是肯定的，如野外作业、车载电源、太阳能和风力发电、停电应急等。

虽然，相当部分的交流负载可改由方波逆变器供给电源，例如电阻性的白炽灯泡。

但是，对于电感性负载（如交流电机），方波逆变器就显得有点力不从心。

究其原因，由于方波的高次谐波成分非常丰富，使它的波形前沿和后沿比较陡峭，正向峰值到负向峰值几乎在同时产生，而电感性负载存在静止惯性而使磁化速度跟不上方波到达峰值的速度，这样，对负载和逆变器本身造成剧烈的不稳定影响。

由于方波逆变器与正弦波逆变器均输出真有效值相等的电压，但它们的峰值电压却相差甚远，对于某些电容性负载（如开关电源、电子节能灯），均是先将正弦交流电压有效值整流滤波后，得到1.414U的峰值电压，再供给后续电路使用，而方波交流电压的有效值在整流滤波后，得到的峰值仍为其有效值。

如220V的正弦交流电压值整流滤波后得到311.08V的峰值电压，而220V的方波交流电压整流滤波后仍为220V。

一支普通的节能灯在220V的方波交流电压下燃点其功率约等于在155.6V 的正弦交流电压下燃点的功率。

同时，方波逆变器的负载能力差，仅为额定负载的40－60％，如所带的负载过大，方波电流中包含的高次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。

针对上述缺点，近年来出现了准正弦波（或称改良方波、修正正弦波、模拟正弦波等等）逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔，使用效果有所改善，但准正弦波的波形仍然是由折线组成，属于方波范畴，连续性不好。

纯正弦波逆变器的兼容性是最好的，因为正弦波逆变器输出的是同我们日常使用的电网一样的正弦波交流电，多数的负载均按照其特性而设计的。

实现正弦波逆变可通过两种方法：一种是先调制后升压，另一种是先升压后调制。

图1和图2显示了这两种电路拓扑。

立创正弦波逆变

立创正弦波逆变立创正弦波逆变概述正弦波逆变器是一种将直流电转换为交流电的电子设备。

它通过将直流电源输入到逆变器中，然后经过一系列的电路处理，输出一个与市电相同频率和幅值的交流电。

而立创正弦波逆变器是一款基于STM32F103C8T6芯片开发的高性能正弦波逆变器。

STM32F103C8T6芯片STM32F103C8T6芯片是一款基于ARM Cortex-M3内核的微控制器，具有高性能、低功耗、多种接口以及丰富的外设等特点。

它是一款广泛应用于工业控制、自动化控制、智能家居等领域的微控制器。

立创正弦波逆变器硬件设计立创正弦波逆变器硬件设计采用了STM32F103C8T6芯片作为控制核心，并搭载了LCD显示屏、按键、蜂鸣器等外设。

同时，为了提高输出质量和可靠性，还采用了多级滤波电路和保护电路。

多级滤波电路多级滤波电路主要由多个电容和电感组成，用于滤除逆变器输出中的高频噪声和谐波。

这样可以提高输出波形的质量，减少对负载的干扰。

保护电路保护电路主要包括过压保护、欠压保护、过流保护等功能。

当逆变器输出出现异常时，保护电路会立即切断输出，以避免对负载和逆变器本身造成损害。

立创正弦波逆变器软件设计立创正弦波逆变器软件设计采用了C语言进行开发，并基于STM32F103C8T6芯片提供的硬件接口进行编程。

主要包括PWM控制、PID调节、LCD显示等功能。

PWM控制PWM控制是逆变器中最核心的部分，它通过调节占空比来控制输出交流电的幅值和频率。

在立创正弦波逆变器中，PWM控制采用了定时器中断方式实现，并通过PID调节来实现精确控制。

PID调节PID调节是一种常见的控制算法，它通过比较目标值与实际值之间的差异，并根据差异大小和变化趋势来计算出控制量的大小和方向。

在立创正弦波逆变器中，PID调节主要用于PWM控制中，以实现精确的输出控制。

LCD显示LCD显示是逆变器中的人机交互界面，它可以显示当前输出电压、电流、频率等信息，并提供按键操作功能。

高频纯正弦波逆变器完善短路保护-控制芯片HT1215

高频纯正弦波逆变器完善短路保护-控制芯片HT1215
这是一款保护功能齐全的正弦波逆变电源模块，采用DC-DC-AC 两级功率变换架构，其中推挽式DC-DC 电路将来自蓄电池的24V 或48V 直流电压变换到DC335V，再由全桥式DC-AC 将DC335V 的电压逆变成AC220V 50Hz 的标准交流电。

该模块的DC-DC 部分采用TL494 控制，DC-AC 部分采用HT1215 芯片控制，该模块采用输入输出完全隔离的方案，具有完善的短路保护功能，
短路开机及开机短路均可。

空载及满载的波形如下
满载：
空载：
用FLUKE43B 测试空载和满载的THD 分别为0.9%和2.1%。

整机带过
1200W 运行,若持续满载工作20 分钟，需要风冷，效率0.85 。

用超微晶做的高频变压器在在这台机器上效率能做到0.90 左右。

HT1215 与HT1112 的比较相同点:
1.两芯片集成的都是SHE-PWM 技术。

2.两芯片都可以产生50Hz 或60Hz 的纯正弦波控制信号。

3.稳压反馈采样电路相同。

不同点:
1.开关频率HT1215 开关频率为18K(50Hz)和21.6K(60Hz)；HT1112 为1
2.6K(50Hz)和15.12K(60Hz)即：HT1215 集成的开关角为180 个，HT1112 集。

单相纯正正弦波逆变控制芯片TDS2285_2KW

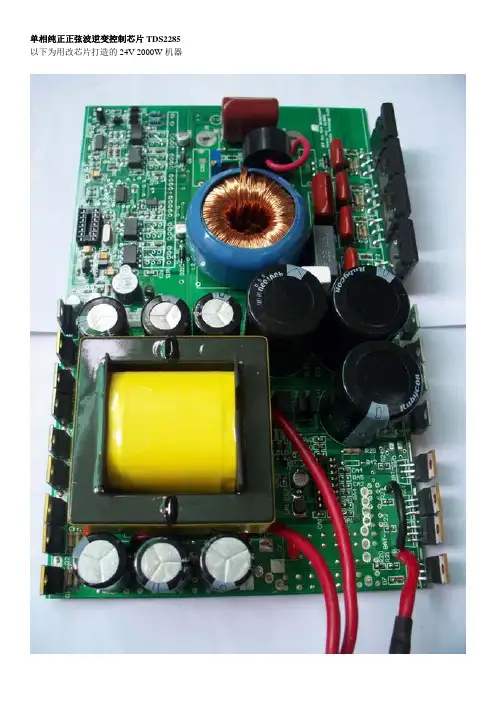

单相纯正正弦波逆变控制芯片TDS2285以下为用改芯片打造的24V-2000W机器最后来张空载波形:这么看波形倒是很好，不过要是有带载2kw的波形就更好了2KW的要看什么负载，其实波形的失真与否输出和芯片关系不大，主要是滤波器的设置我们可以用到，我们公司有一款产品正是需1000W的类似产品，不知道你是卖芯片还是卖这个产品，你这个图很复杂吧，用了那么多运放，另外想问一下你这个成本是多少，太贵了就不行了，现在成本控制的比较厉害，另外想问一下，这个在带2000W时的波形变形厉害不，效率有多少对于象我这样不懂单片机编程的爱好者来说，要设计一个SPWM电路，首先肯定会想到用纯硬件方案，我在去年就花了大约半年时间来研究纯硬件SPWM的驱动电路，做出了很多版本的实验板，但没有一块是令人满意的。

总结一下整个过程，我觉得要做出一款性能指标比较好的纯硬件电路，有以下三难：一是：设计一个性能稳定，波形良好的基准源有点难。

一般常用的文氏电桥振荡器，虽然电路简单、起振容易，但有一个很头痛的问题，就是输出的幅度有温漂，且波形的失真度也较高，一般在 1.7-2.5%之间。

我也试过用函数块8038的振荡器，8038虽然输出比较稳定，但要把它的失真度做小，外围元器件也不算少了，更何况要几十元一个的高昂价格；二是：要设计一个速度快且线性很好的调制器也不容易，我曾试过用3525做调制器的，也试过用LM339做调制器，总觉得不是电路复杂就是指标不高；三是：设计一个大反馈稳压电路难。

纯硬件方案中，做稳压反馈，一般是用误差放大器，如果放大器的增益过低，则稳压控制范围就不够大，稳压效果很差，如果放大器增益高了，又很容易自激；更有甚者，信号通过各级LC电路后，多多少少会有相移，所以在电路中还要做各种补偿。

所以，要做出一款性能指标都不错的纯硬件SPWM驱动，需要有很强的电路设计能力，很好的电路基础知识，钟工就有一款很不错的纯硬件驱动，/topic/180615。

正弦波逆变器电路图及制作过程

正弦波逆变器电路图及制作过程1000W正弦波逆变器制作过程详解作者老寿电路图献上！！这个机器，输入电压是直流是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器具体电路图请参考:1000W正弦波逆变器(直流12V转交流220V)电路图也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和S P W M的驱动板直插在功率主板上。

因为电流较大，所以用了三对6平方的软线直接焊在功率板上如图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个E C35的电感上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，P C B下面直接搭通。

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

今天把S P W M驱动板插上去了，一开机，保护电路竟然误动作，蜂鸣器嘟嘟做响，后来请教了张工后，改了几个元件的数值，问题就解决了。

开机成功了（这次居然没有炸管子），正弦波波形良好，我用了二个200W一个150W的灯泡做负载，电参仪上显示输出功率为617W，算了一下，这时的效率大约在91.5-92%左右（因为空载电流稍大，有点影响效率，可惜）本来准备明天继续加大负载到1000W左右，可是发现了一个问题，稳压部分不工作，调电位器没有反应，一查，发现是那个漂亮的取样变压器竟然没有输出，郁闷啊，因为要换变压器，就必须把整机全部拆下来，二个小时还不一定弄得好，烦啊！下面是几张照片：上图是整机工作时的情形上图是装配完成的整机样子上图是输出波形，真的很漂亮，看来TDS2285精度不错今天是学雷锋的日子，我的1K W逆变器也进入了尾声阶段。

Inventronics INV1221 LED波纹抑制控制芯片说明书

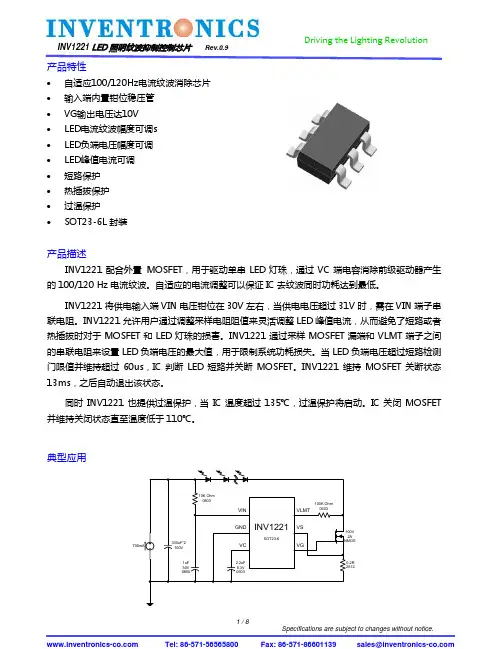

• 自适应100/120Hz 电流纹波消除芯片 • 输入端内置钳位稳压管 • VG 输出电压达10V • LED 电流纹波幅度可调s • LED 负端电压幅度可调 • LED 峰值电流可调 • 短路保护 • 热插拔保护 • 过温保护 •SOT23-6L 封装产品描述INV1221配合外置 MOSFET ，用于驱动单串LED 灯珠，通过VC 端电容消除前级驱动器产生的100/120 Hz 电流纹波。

自适应的电流调整可以保证IC 去纹波同时功耗达到最低。

INV1221将供电输入端VIN 电压钳位在30V 左右，当供电电压超过31V 时，需在VIN 端子串联电阻。

INV1221允许用户通过调整采样电阻阻值来灵活调整LED 峰值电流，从而避免了短路或者热插拔时对于MOSFET 和LED 灯珠的损害。

INV1221通过采样MOSFET 漏端和VLMT 端子之间的串联电阻来设置LED 负端电压的最大值，用于限制系统功耗损失。

当LED 负端电压超过短路检测门限值并维持超过60us ，IC 判断LED 短路并关断MOSFET 。

INV1221维持MOSFET 关断状态13ms ，之后自动退出该状态。

同时INV1221也提供过温保护，当IC 温度超过135℃，过温保护将启动。

IC 关闭MOSFET 并维持关闭状态直至温度低于110℃。

典型应用2A管脚排列图管脚说明（1）热阻注：（1）最大极限值是指超出该工作范围，芯片有可能损坏。

INV1221保证在-40°C150°C IC工作性能表现良好。

正常工作结温幅值由设计和相关参数批量数据统计得出。

（2）INV 1221集成用于避免芯片工作在过载情况下的温度保护功能。

当结温超过最大工作结温时，温度保护功能将启动。

连续工作在超出其极限参数的情况下，可能导致芯片损坏。

（3）以上参数在JESD51-7,2-layer PCB测得。

电气参数功能描述工作原理LED灯串和INV1221均由前级AC/DC电源提供驱动。

sctc121a芯片手册

CTC121A芯片手册引言概述随着科技的迅猛发展，芯片作为电子产品的核心组件，发挥着日益重要的作用。

本文将深入研究CTC121A芯片手册，详细探讨该芯片的技术规格、功能特性以及在电路设计中的应用指南，旨在为工程师和设计者提供全面的信息。

正文内容1. 技术规格与基本信息1.1 芯片的基本结构首先，我们将介绍CTC121A芯片的基本结构，包括核心处理单元、存储器、输入输出端口等方面。

详细讨论各个部分的功能和相互关系，为用户提供清晰的硬件框架认知。

1.2 电气特性及工作参数在此小点中，我们将深入分析CTC121A芯片的电气特性，包括电压供应要求、电流消耗、时钟频率等参数。

这有助于用户正确配置芯片的电源和时序，确保其稳定可靠地工作。

1.3 温度范围与环境适应性CTC121A芯片在不同温度条件下的性能表现是至关重要的。

我们将研究芯片在不同温度范围内的工作情况，以及它对环境变化的适应性，帮助用户在各种应用场景中合理选用。

1.4 接口与通信协议芯片的接口和通信协议对于与外部系统的连接至关重要。

我们将详细探讨CTC121A芯片支持的各种接口类型，如UART、SPI、I2C 等，以及通信协议的配置与应用。

2. 功能特性与性能优势2.1 多核处理能力CTC121A芯片可能具备多核处理的能力，我们将深入研究多核系统的优势和应用场景。

这包括多核处理在计算密集型任务中的性能提升以及多核处理对功耗的影响等方面。

2.2 专业集成电路功能芯片通常会集成一系列专业功能模块，如模拟信号处理、数字信号处理等。

我们将详细介绍CTC121A芯片的专业集成电路功能，并分析其在不同应用场景中的优越性能。

2.3 低功耗设计与能效优化在当前注重能效的趋势下，我们将探讨CTC121A芯片的低功耗设计原理，包括功耗优化的方法、待机模式的配置以及在不同工作负载下的能效表现。

2.4 安全与可靠性特性在现代电子设备中，安全性和可靠性是至关重要的考虑因素。

正弦波逆变器设计方案

逆变器建议删除该贴!! | 收藏| 回复| 2008-03-15 12:18:15楼主搞正弦波,难度最大的就是要生产稳定的SPWM波,还有就是要有合理的电压调整电流,电流检测.很多在网上都介绍些用单片机,分立元件等.其实不用哪么麻烦的.主要一个U3990加一个IR2110,4 个IRF460,两个滤波器就可以做成一款精度误差为2%的纯正弦波电源.在这里详细原理图我就不发了,我发一些提示性的东西给大家;U3990:U3988是数字化的、功能完善的正弦波单相逆变电源 / UPS 主控芯片,它不仅可以输出高精度的SPWM正弦波脉冲序列,还可以实现稳压、保护、市电/逆变自动切换、充电控制等功能,并且具备LED指示灯驱动、蜂鸣器控制、逆变桥控制引脚,从而可以利用该芯片组成一个完整的逆变电源/UPS系统,用该芯片控制的逆变桥输出,既可以是传统的工频变压器结构,也可以是高频升压后的直接逆变结构.为方便生产过程中的调试,该芯片还具备测试模式,在该模式下,所有的保护功能、市电切换、充电控制均不起作用,仅工作在可以稳压的逆变状态,为最基本的调试和测试提供了方便.U3988 的内部构成主要有:正弦波发生器、双极性调制脉冲产生逻辑、50Hz(或 60Hz) 时基、电压反馈/短路检测、正弦波峰值调压稳压单元、外部扩展的保护响应逻辑、市电过零脉冲过滤、市电电压测量、电池电压测量、逆变控制、充电控制、指示灯控制、蜂鸣器控制、抗干扰自恢复单元构成.整个电路封装成一个18引脚IC(DIP18),其内部结构框图如图一所示:图二是U3988的引脚图.VDD是芯片的电源引脚,接单一+5V;GND是地;OSC1、OSC2是时钟引脚,接20MHz晶振;OUTA、OUTB是正弦波SPWM脉冲序列的输出引脚,这两个引脚输出的信号一般要通过死区控制电路才能送到逆变桥;OUTG是逆变桥使能控制输出,该引脚输出低电平时允许逆变桥工作,输出高电平时则禁止逆变桥工作;AV_CK是逆变输出电压反馈引脚,该引脚接受的是模拟量输入,逆变桥最终输出的正弦波交流电压通过反馈电路送到该引脚,由芯片对逆变输出电压实现稳压、调压和短路检测;BT_CK是电池电压测量引脚,是模拟量输入引脚,电池电压经过电阻降压送到该引脚,由芯片对电池实现欠压保护、充电检测,若不需要使用该引脚,可以直接接+5V;AC_CK是市电电压测量引脚,这也是模拟量输入引脚,市电电压经过降压、整流、滤波、电阻分压后,送到该引脚,芯片会根据该引脚电压的变化,判断市电是否异常,并决定是否进行市电/逆变切换;若不需要使用该引脚,也可以直接接+5V;ACPLUS引脚是市电检测输入,芯片由此引脚的高低电平判断市电的有无;有市电时要将该引脚拉成低电平,对于检测市电的电路,如果为了提高响应速度而不采用滤波电容,也是允许的,虽然在该引脚的低电平信号中含有过零脉冲,但并不会使U3988频繁地进入逆变状态,因为在芯片的内部有过零脉过滤逻辑;AC/DC引脚是市电/逆变控制输出,输出高电平时为市电,输出低电平时为逆变;CHARG引脚是充电控制输出,高电平有效;LED_L引脚是逆变/欠压指示输出,低电平时表示逆变状态,闪烁时表示欠压;LED_P引脚是保护指示输出,当检测到短路或者外部的扩展保护时,芯片停止逆变,进入保护状态,此时指示灯闪烁;PROT引脚是扩展保护输入引脚,高电平有效,用户可以通过外部的或门逻辑实现过流、过温等保护输入 ,该引脚在逆变和市电状态都可以响应外部的保护请求;BEEP/TEST是双向引脚,正常工作时是蜂鸣器控制输出引脚,通过三极管驱动电磁式蜂鸣器,当在芯片加电的瞬间,该引脚是输入引脚,用来检测外部TEST跳线的状态;关于该引脚的详细用法,将在后面介绍;NC引脚是空余的引脚,一定要接到高电平.在逆变状态下,OUTA、OUTB引脚输出的是双极性的SPWM脉冲序列,见图三所示:OUTA 输出的SPWM脉冲序列,经过逆变后对应正弦波的正半周;OUTB输出的SPWM脉冲序列,对应正弦波的负半周.逆变输出电压反馈引脚的作用是测量逆变输出的交流电压,根据测量值计算输出电压的误差并对输出电压值作出调整.当输出电压升高时,该引脚的电压也随之升高,芯片内部的调压电路会降低输出电压,反之,当该引脚的电压降低时,芯片会升高输出电压.该引脚采用的峰值电压取样法,如图四所示:图中的虚线标识就是芯片的取样点,峰值取样的优点是测量值准确、对电压变化反应迅速.在大多数情况下对于发生偏离的输出电压,芯片可以在1-5个交流电周期内调整完毕,为了降低正弦波形的失真度、保证波形的完整性,这种调整是在下一个交流电周期起作用的.该引脚也可以测量整流滤波后的直流电压(平均值),只是因为滤波电容的存在,使芯片对输出电压的变化反应迟钝.加在AV_CK 引脚上的电压必须是实时的,不能是静态的电压.例如:在某一应用中为了能够调节逆变输出电压,在该引脚施加了一个固定的直流电压,这个电压是可以调节的,但不是输出电压的反馈,这种情况是不允许的(但不会损坏芯片),因为这个电压不是反馈回来的,芯片始终会认为这个值偏高(或偏低),从而会一直做出相反的调整,直到把输出电压调到了最低(或最高),才会停止.芯片的调压 / 稳压范围大约是最高输出电压的50%-100%.该引脚能够测量的电压范围是 0-5V,为了保护该引脚不会因为过压而损坏,要在该引脚串接一只10K的电阻(特别重要).该引脚是以4.5V作为稳压基准的.AV_CK引脚同时还要检测输出电压的短路情况,短路检测的周期是100uS检测一次,同时检测的还有扩展保护引脚,但是在输出电压过零点的前后10度范围内不进行上述检测,在这段时间内,芯片要检测电池电压和市电电压以及市电状态.BT_CK引脚对电池电压检测的动作阀值:该引脚的电压低于1.9V为欠压保护;低于2V为欠压告警;低于2.4V时开始充电(在有市电时),高于2.8V时停止充电.充电控制引脚CHARG的动作带有10秒钟的延迟.并且每次上电芯片都尝试对电池进行充电.AC_CK引脚对市电电压检测的动作阀值:该引脚电压低于1.9V或者高于2.4V表示市电异常,芯片会自动转入逆变;该引脚带有施密特触发特性,在市电高于2V或者低于2.3V时,芯片才认为市电正常.蜂鸣器控制引脚BEEP/TEST是具有两个功能的双向引脚,它的外围电路建议如图五所示:正常情况下,跳线器TEST是断开的,由BEEP/TEST引脚输出的蜂鸣信号通过R3、C1、D1、Q1驱动电磁蜂鸣器发声;在芯片加电启动的过程中,若芯片检测到TEST跳线短接,就会进入测试状态.在测试状态,芯片不理会各种保护信号和市电状态,始终处在可以稳压、调压的逆变状态.图五中的R1为TEST跳线提供高电平上拉,R2是为了及时释放掉C3上的电压,保证跳线未短接时BEEP/TEST引脚是低电平.改变跳线后要对芯片重新加电.蜂鸣器采用不同长度的发声来代表芯片的状态:市电/逆变切换时短鸣一声;电池欠压告警时以3秒钟的间隔短鸣;欠压、短路、扩展保护时以1秒的间隔短鸣;进入测试状态时短鸣两声. PCB布线时要注意的问题:一.时钟引脚要接一20MHz的普通晶振,晶体的两个引脚还要各接一只外部电容,尽管没有外部电容C,振荡电路也能起振,但为了工作稳定和避免干扰,最好采用15-30PF的电容; 二.三个模拟量测量引脚BT_CK、AC_CK、AV_CK的线条要尽可能短,并且能与地平行或者被地包围,以减小干扰;三.U3988的+5V供电和地线要单独到走电源,不要从其它的电路单元分支过来,这样可以把芯片受到的干扰降到最低程度;U3988芯片有两个系列:50Hz和60Hz.每个系列又有不同的版本变化,用户可以从芯片型号的后缀字符加以区分.如:U3988T5-50表示50Hz系列的T5版本,U3988T5-60表示60Hz系列的T5版本.目前U3988提供的版本是T8.RI2110;在功率变换装置中,根据主电路的结构,起功率开关器件一般采用直接驱动和隔离驱动两种方式.美国IR公司生产的IR2110驱动器,兼有光耦隔离和电磁隔离的优点,是中小功率变换装置中驱动器件的首选.IR2110引脚功能及特点简介内部功能如图4.18所示:LO(引脚1):低端输出COM(引脚2):公共端Vcc(引脚3):低端固定电源电压Nc(引脚4): 空端Vs(引脚5):高端浮置电源偏移电压VB (引脚6):高端浮置电源电压HO(引脚7):高端输出Nc(引脚8): 空端VDD(引脚9):逻辑电源电压HIN(引脚10): 逻辑高端输入SD(引脚11):关断LIN(引脚12):逻辑低端输入Vss(引脚13):逻辑电路地电位端,其值可以为0VNc(引脚14):空端IR2110的特点:(1)具有独立的低端和高端输入通道.(2)悬浮电源采用自举电路,其高端工作电压可达500V.(3)输出的电源端(脚3)的电压范围为10—20V.(4)逻辑电源的输入范围(脚9)5—15V,可方便的与TTL,CMOS电平相匹配,而且逻辑电源地和功率电源地之间允许有 V的便移量.(5)工作频率高,可达500KHz.(6)开通、关断延迟小,分别为120ns和94ns.(7)图腾柱输出峰值电流2A.桥电路驱动原理IR2110内部功能由三部分组成:逻辑输入;电平平移及输出保护.如上所述IR2110的特点,可以为装置的设计带来许多方便.尤其是高端悬浮自举电源的设计,可以大大减少驱动电源的数目,即一组电源即可实现对上下端的控制.高端侧悬浮驱动的自举原理:IR2110驱动半桥的电路如图所示,其中C1,VD1分别为自举电容和自举二极管,C2为VCC 的滤波电容.假定在S1关断期间C1已经充到足够的电压(VC1 VCC).当HIN为高电平时如图4.19 :VM1开通,VM2关断,VC1加到S1的栅极和源极之间,C1通过VM1,Rg1和栅极和源极形成回路放电,这时C1就相当于一个电压源,从而使S1导通.由于LIN与HIN是一对互补输入信号,所以此时LIN为低电平,VM3关断,VM4导通,这时聚集在S2栅极和源极的电荷在芯片内部通过Rg2迅速对地放电,由于死区时间影响使S2在S1开通之前迅速关断.当HIN为低电平时如图4.20:VM1关断,VM2导通,这时聚集在S1栅极和源极的电荷在芯片内部通过Rg1迅速放电使S1关断.经过短暂的死区时间LIN为高电平,VM3导通,VM4关断使VCC经过Rg2和S2的栅极和源极形成回路,使S2开通.在此同时VCC经自举二极管,C1和S2形成回路,对C1进行充电,迅速为C1补充能量,如此循环反复./play/4356/1.html/html/zipaitoupai/list_5_6.html。

正弦波逆变芯片

正弦波逆变芯片一、介绍正弦波逆变芯片正弦波逆变芯片是一种能够将直流电源转换为交流电源并输出正弦波的芯片。

它是电力电子领域中的重要组成部分，广泛应用于家庭电器、工业自动化、新能源等领域。

二、正弦波逆变芯片的工作原理1. 直流电源输入：将直流电源输入到正弦波逆变芯片中。

2. 交流输出信号产生：通过控制内部晶体管的开关状态，将直流电源转换为交流信号，并通过滤波器进行滤波处理，得到纯净的正弦波输出信号。

3. 控制功能：正弦波逆变芯片还具备多种保护和控制功能，如过压保护、短路保护、温度保护等。

三、正弦波逆变芯片的优点1. 输出质量高：由于采用了纯净的正弦波输出信号，所以输出质量非常高。

2. 能效高：相比其他类型的逆变器，正弦波逆变器能效更高，因为它不会产生谐振和损耗。

3. 低噪音：正弦波逆变器的输出信号非常稳定，所以它产生的噪音也非常小。

4. 可靠性高：正弦波逆变器具有多种保护和控制功能，能够在各种环境下稳定工作。

四、正弦波逆变芯片的应用领域1. 家庭电器：如空调、冰箱、电视等家用电器。

2. 工业自动化：如机床、数控机床等工业设备。

3. 新能源：如太阳能发电系统、风力发电系统等。

五、正弦波逆变芯片的市场前景随着人们对生活质量要求的提高和新能源技术的不断发展，正弦波逆变芯片市场前景广阔。

预计未来几年内，该市场将保持较快增长速度。

六、结语正弦波逆变芯片是一种重要的电力电子产品，在家庭电器、工业自动化和新能源领域有着广泛应用。

随着技术不断进步，该产品市场前景广阔。

正余弦细分芯片

正余弦细分芯片一、正余弦细分芯片的原理正余弦细分芯片是一种基于正弦波和余弦波的函数近似计算芯片，通过对输入信号进行快速和高精度的计算，实现精确的信号分析和处理。

其原理主要基于正弦波和余弦波的周期性特性以及傅里叶级数展开的原理。

正弦波和余弦波是一种具有周期性的函数，可以由正弦函数sin(t)和余弦函数cos(t)表示。

在信号处理领域，正弦波和余弦波被广泛应用于信号的频域分析和频率识别。

正余弦细分芯片利用这种周期性特性，通过对输入信号进行离散化处理，通过一系列的计算和累加操作，实现对信号频域特性的高精度计算和分析。

正余弦细分芯片的原理主要基于傅里叶级数展开的原理，即将输入信号表示为一系列正弦波和余弦波的叠加。

通过对信号进行离散化处理，将信号进行分段采样，并通过一系列加权累加操作，实现对信号的频域特性进行高效的计算和分析。

正余弦细分芯片通过这种高效的计算方式，实现了对信号的高精度分析和处理。

二、正余弦细分芯片的结构正余弦细分芯片的结构主要包括输入信号采集模块、数字信号处理模块和输出控制模块。

输入信号采集模块用于采集外部信号，将信号转换为数字信号，输入到数字信号处理模块进行处理。

数字信号处理模块是正余弦细分芯片的核心部分，主要包括正弦波和余弦波的函数近似计算单元、加权累加单元和频域特性计算单元。

输出控制模块用于输出处理后的信号，并将信号转换为模拟信号输出。

正余弦细分芯片的结构设计合理，功能完善，具有高速运算、高精度计算和稳定性能的特点。

其采用先进的数字信号处理技术，结合对信号的离散化处理和傅里叶级数展开的原理，实现了对信号的高效处理和分析。

正余弦细分芯片的结构设计符合工程实际应用需求，广泛应用于电力电子、通信、工控等领域。

三、正余弦细分芯片的应用正余弦细分芯片在工业控制、机器人控制、电力电子、通信等领域有着广泛的应用。

其高速运算、高精度计算和稳定性能，使其在各种信号处理和控制系统中发挥着重要作用。

以下将分别介绍正余弦细分芯片在不同领域的应用。

正弦波逆变芯片

正弦波逆变芯片概述正弦波逆变芯片是一种用于将直流电转换为交流电的电子元件。

它通过将直流输入转换为高频正弦波，并通过逆变器将其输出。

正弦波逆变芯片的广泛应用使得直流电源可以满足交流电需求，例如在太阳能发电系统、电动汽车充电器等领域中。

工作原理正弦波逆变芯片的工作原理是将输入的直流电转换为高频交流电，并通过逆变电路输出正弦波。

其基本工作流程分为以下几个步骤：1. 直流输入正弦波逆变芯片的输入电源为直流电，通常来自电池或其他直流电源。

直流电经过滤波电路进行稳定和平滑处理，以确保输入电压稳定。

2. 上升压变换为了将直流电转换为高频交流电，正弦波逆变芯片需要将输入电压进行升压转换。

升压变换器通常使用高频开关电路，通过变压器调整输入电压，并使用开关管和电容器进行能量转换和储存。

3. 逆变输出经过升压变换后的高压直流电由逆变电路进一步转换为交流电输出。

逆变电路通常采用全桥式逆变电路，通过四个开关管和电感器将高压直流电转换为正弦波形。

4. 输出滤波逆变电路转换的交流电含有频谱噪声和谐波成分，需要通过滤波电路进行滤波处理。

滤波电路通常采用LC滤波器，以消除高频噪声和谐波成分，使输出波形接近理想的正弦波。

5. 控制保护正弦波逆变芯片还需要具备一定的控制和保护功能。

控制功能包括频率调节、相位调节、输出电压调节等，以满足不同应用的需求。

保护功能包括过流保护、过压保护、短路保护等，以确保芯片和外部电路的安全运行。

应用领域正弦波逆变芯片广泛应用于各个领域，主要应用包括以下几个方面：1. 太阳能发电系统太阳能发电系统将太阳能转换为直流电，并通过正弦波逆变芯片将其转换为交流电。

这样，太阳能发电系统可以将电能输送到电网中，满足家庭和工业用电需求。

正弦波逆变芯片在太阳能发电系统中的应用，可以提供高质量的输出波形，提高电能转换效率。

2. 电动汽车充电器电动汽车充电器将交流电转换为直流电，并将其充入电动汽车的电池中。

正弦波逆变芯片在电动汽车充电器中的应用，可以提供高质量的充电电流，减少充电时间和充电效率的损耗。

基于ATmega8单片机控制的正弦波逆变电源

基于ATmega8单片机控制的正弦波逆变电源卢旭锦;王永强【摘要】在野外供电不便的情况下,为了给各类维修工具及电子仪器供电,采用了ATmega8单片机编程控制脉宽调制芯片TL494及开关管专用驱动集成IR2110,逆变产生纯正弦波交流电压,设计得到了一种智能化程度较高的正弦波逆变器。

通过实际应用证明,该逆变器具有便于携带、功耗低、性价比高、抗干扰能力强等特点。

%In the case of power supply in the open where power supply is inconvenient,in order to provide power supply for all kinds of repair tools and electronic equipments,the ATmega8 single chip microcomputer for programming was used to control pulse width modulation chip TL494 and integrated IR2110 for switch pipe driving to produces pure sine wave alternating voltage by inversion. A higher intelligentized sine wave inverter was designed. The actual application proves that the inverter is easy to carry,and has the characteristics of low power consumption,high cost performance and perfect anti⁃interference capability.【期刊名称】《现代电子技术》【年(卷),期】2013(000)008【总页数】4页(P149-152)【关键词】ATmega8;TL494;逆变器;正弦波【作者】卢旭锦;王永强【作者单位】汕头职业技术学院，广东汕头 515078;南澳县南亚新能源技术开发有限公司，广东汕头 515078【正文语种】中文【中图分类】TN710-34;TP271在风电行业中，经常需要在野外对风机进行维修，这时必须为各类维修工具和仪器进行供电。
