塑胶螺柱设计

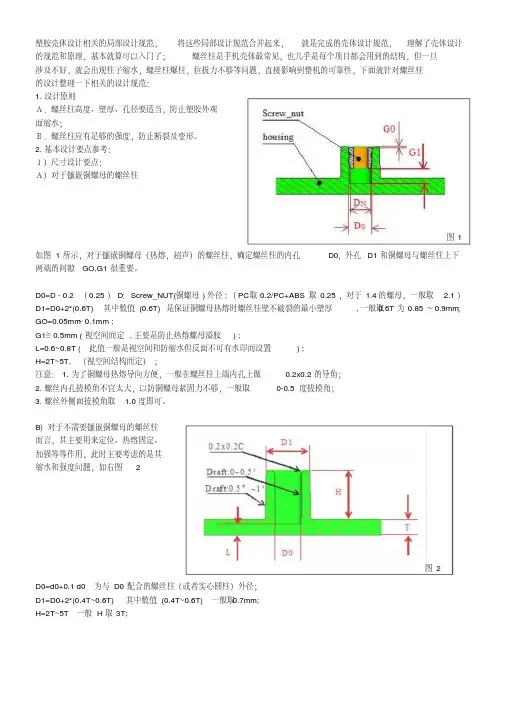

塑胶壳体螺丝柱规范
塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了； 螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范： 1.设计原则 Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观面缩水； Ｂ．螺丝柱应有足够的强度，防止断裂及变形。
2.基本设计要点参考： １）尺寸设计要点： Ａ）对于镶嵌铜螺母的螺丝柱 图1如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25） D：Screw_NUT(铜螺母)外径;（PC取0.2/PC+ABS取0.25，对于1.4的螺母，一般取 2.1） D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T为0.85～0.9mm； GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）； 注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角； 2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角； 3.螺丝外侧面拔模角取 1.0度即可。
B）对于不需要镶嵌铜螺母的螺丝柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如右图 2图2D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径； D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H取3T;Ｃ）螺丝柱与螺丝螺母的配合设计 如右图3所示，一般在螺丝柱上对PCBA进行定位，在螺丝柱外周做RIB的上表面限位PCBA之Z轴方向，Ｘ和Y轴方向可以利用螺丝柱外周做出小RIB 之外周来定位。
塑胶螺丝柱设计标准
塑胶螺丝柱设计标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!塑胶螺丝柱是一种用于连接和固定塑料零件的重要零部件。
塑胶产品结构 BOSS柱 螺丝柱 较全
2.6,BOSS柱的设计2.6.1,BOSS柱即凸出的柱子,通常指螺丝柱及紧配柱,是固定导向结构.螺丝柱有两种:自攻牙及机牙.a.自攻牙为自攻螺钉+塑胶BOSS柱,结构见图2.6.1aSD:螺钉外径;WD:螺帽外径;D:塑胶柱子外径；d:塑胶柱子底孔直径；自攻螺丝的BOSS柱设计原则：D=3*SD,[柱子壁厚≥(0.5-0.7)T]d=0.85*SD(质碎取0.9倍,质软取0.8倍）螺丝过孔一般为SD+0.4即可。
图2.6.1a图中两种固定方式,第一种:两塑胶件固定;第二种为PCB固定;b.机牙第一种方式为机牙螺钉+铜螺母+塑胶BOSS柱,铜螺母装入BOSS柱有热熔和直接成型两种.热熔见图2.6.1b-1CD:铜螺母直径,Cd:铜螺母螺牙公称直径D:塑胶柱子外径；d:塑胶柱子底孔直径；热压铜螺母的BOSS柱设计原则：D=CD+1.5(质硬+1,质软+2）d=CD-0.6(质硬-0.5,质软-0.8）螺钉及安装方式2.6.1a中有说明如为直接成型结构,取消热压空隙及溢胶槽深图2.6.1b-1图2.6.1b-2图2.6.1b-2中为铜螺母常见样式及热压加工方式,热压方式是用熔压铜棒装入铜螺母,电加热压入塑胶柱中;直接成型是将其作为镶件装入模具中注塑成型,通过模具螺丝机定位.这两种方式成本类似,但热熔增加了周转加工成本,且加工后容易造成溢胶,铜螺母歪斜等异常;直接成型则增加了单壳体成型周期(增加安装铜螺母时间,一般为手工安装),但结构牢固,设计上优选.铜螺母设计原则:防脱落,防转动,锁牙牢靠.常见铜螺母有直纹滚花+凹槽,网纹滚花,斜纹滚花+凹槽. c.机牙第二种方式为机牙螺钉+标准螺母.这种方式常见机械锁紧,在塑胶制品中用于高受力强度壳体，如电池固定,结构手臂,灯具,电机底座,吹风机手臂固定等等.螺母采用标准螺母,采用套筒或扳手夹紧,用螺丝刀锁紧.在结构上为了方便,常会在胶壳上开槽,将螺母放置其中管住锁紧.d.紧配柱为柱孔配合结构,可做紧配拉紧及导向结构.常用在小壳件配合(U盘,读卡器,蓝牙等零件);PCB 定位,壳体防翘曲拉紧等.常见为圆形,一般紧配直径有1.0,1.2,1.5,1.8,2.0,2.5,3.0等等,值自定义.还有方形,椭圆形等其他异形结构.导向柱则需要单边留0.1-0.3mm间隙即可.H≥3mm(直径小于3)C≥R避空2.6.2,螺钉的选用:螺钉选用根据所使用的安装方式,2.6.1a/b/c中有介绍自攻及机牙安装结构，螺钉分自攻和机牙,自攻即螺距较大的螺钉在材料预留孔中挤压推进的固定咬合方式;机牙即按标准公制或英制牙加工处理的内外螺丝(同规格)相配合固定咬合方式.常用自攻螺钉尾部有平头,尖头等,螺帽有扁圆头,圆头,P盘头,C平头,K沉头.槽型可自定义,常用十字. BOSS柱锁牙达到3圈以上即可.尖头牙在BOSS柱锁牙足够情况下选用,具有导正牙的作用;平头牙在BOSS柱锁牙不够,高度偏低情况下选用,容易牙偏;C平头帽在压缩厚度情况下用,最薄可以做到1.0厚；P圆头:对厚度没要求常用的标准螺丝螺头;K沉头:常用在不超过平面的板件固定.机牙的牙距较小,不做挤压推进,所以仅有平头;螺帽除了自攻常用螺帽,还有内/外六角头,方头等,机牙锁牙达到2圈以上即可.因为机牙牙距较小,锁的圈数越多牢固.通常相同的长度,牙距越小锁牙越紧,强度越强.因此牙也有粗牙和细牙之分.粗牙即普通螺牙,细牙常见管螺纹.机牙的规格型号,请参考标准.2.6.3,塑胶预留自攻螺丝底孔设计参考值如下表所示.常用自攻螺丝装配及测试(10次)时所要用的扭力参考值,如下表所示.。
塑胶产品柱子和孔的设计
塑胶产品柱子和孔的设计在做塑胶产品设计时，两产品相装配所用到的螺丝柱和孔是必不可少的，以下是一些关于产 品合壳螺丝柱及孔位的技术资料。
1柱子的问题a. 设计柱子时，应考虑胶位是否会缩水。
b. 为了增加柱子的强度，可在柱子四周追加加强筋。
加强筋的宽度参照图1。
柱子的缩水的改善方式见如图1、图2所示：改善前柱子的胶太厚，易缩水；改善后不会 缩水。
图22孔的问题a. 孔与孔之间的距离，一般应取孔径的 2倍以上。
b. 孔与塑件边缘之间的距离，一般应取孔径的 3倍以上，如因塑件设计的限制或作为固定用孔，则可在孔的边缘用凸台来加强。
图3c. 侧孔的设计应避免有薄壁的断面，否则会产生尖角，有伤手和易缺料的现象分析:3.05-2.80x 100^-8.9%>8.0%图1\GOK图43减胶”的问题图52、螺丝柱的设计2.1通常采取螺丝加卡扣的方式来固定两个壳体，螺丝柱通常还起着对PCB板的定位作用。
2.2用于自攻螺丝的螺丝柱的设计原则是为：其外径应该是Screw外径的2.0~2.4倍。
设计中可以取：螺丝柱外径=2X螺丝外径；螺柱内径（ABS , ABS+PC）=螺丝外径-0.40mm；螺柱内径（PC）=螺丝外径-0.30mm或-0.35mm （可以先按0.30mm来设计，待测试通不过再修模加胶）;两壳体螺柱面之间距离取0.05mm。
曾進牙螺丝|| 02,0 02.3 02.6 如8 03.0 03 .5 ］工程塑料公差孔径孔径孔径公羞孔爸孔径ABS 1.70 1.90 ■+0JD5€2.20 +0-0.05 Z40 *0 -0.05 2.50+0.05 2.90 *0.05 -0.05PC170 2.00 2.30 +0Z40 -0 2.60+04),053.QQ *0.05POM 1.60+Q.05 -G 1,80 40.05CJ2,10 +0.05 -2.30 *0 2.40+C.Q5£2.80 +0.10 -0PA 1,60 ♦0.05-0 1.80 ^0.05-C2J0 +0.Q5 -C 230+04)32-40 +C.Q5 -C 2.80♦0J0-0PP 2-00 +0.10 -0 Z20-0,052.30 +C.10 -2.70♦0.10 -0PC+ABS 1.70 +0+05 2.00 -0_05 Z30 +0 -0.05 2-40 +0,05 -2駁-0.05 3,00 +0.05-0.052.312螺丝规榕快牙螺丝02.0 02.3 02.6 0Z8 03-0 03.5工荐塑料孔耗公君孔径公差孔径孔径孔色孔径ABS 1.60 1.90 +0■0.052-10 +0.05■0Z3D+0-0.W2.50 +0<052.90 +0.05-0.05PC V60 +0,05 1.90 +o,os -0 2.20 +0,05 -Q 2.4 D -0,05 2.60■+043,05 3.00+0,05-0r05POM1,60 *0 1.80 +0.05 -0 2-00 +0.05-0Z20 + O.OS-0 2.40+0.052.80 +0.05 -0PA 1.60 +0005 1B0 +0.0$-02*00+0.05-02.20■02.40 乜帖-0 280 -0FF 2-C0 +Q.05 2.10 + 0,10 -0 2.30 *0,054).052,70 +0,05^0.05PC+ABS 1X0 +0.05-0 1S0 +0.05-02.20+0.05 -0 2.40十D -0,06- 2.60■+0-O L OS3,00+0.05-0r05it廣氏④晶出珊懒1=0。
塑胶产品结构BOSS柱螺丝柱较全.pdf
2.6,BOSS柱的设计2.6.1,BOSS柱即凸出的柱子,通常指螺丝柱及紧配柱,是固定导向结构.螺丝柱有两种:自攻牙及机牙．a.自攻牙为自攻螺钉+塑胶BOSS柱,结构见图2.6.1aSD:螺钉外径；WD:螺帽外径；D:塑胶柱子外径；d:塑胶柱子底孔直径；自攻螺丝的BOSS柱设计原则：D=3*SD,[柱子壁厚≥(0.5-0.7)T]d=0.85*SD(质碎取0.9倍,质软取0.8倍）螺丝过孔一般为SD+0.4即可。
图2.6.1a图中两种固定方式,第一种:两塑胶件固定;第二种为PCB固定；b.机牙第一种方式为机牙螺钉+铜螺母+塑胶BOSS柱,铜螺母装入BOSS柱有热熔和直接成型两种.热熔见图2.6.1b-1CD:铜螺母直径,Cd:铜螺母螺牙公称直径D:塑胶柱子外径；d:塑胶柱子底孔直径；热压铜螺母的BOSS柱设计原则：D=CD+1.5(质硬+1,质软+2）d=CD-0.6(质硬-0.5,质软-0.8）螺钉及安装方式2.6.1a中有说明如为直接成型结构,取消热压空隙及溢胶槽深图2.6.1b-1图2.6.1b-2图2.6.1b-2中为铜螺母常见样式及热压加工方式,热压方式是用熔压铜棒装入铜螺母,电加热压入塑胶柱中;直接成型是将其作为镶件装入模具中注塑成型,通过模具螺丝机定位.这两种方式成本类似,但热熔增加了周转加工成本,且加工后容易造成溢胶,铜螺母歪斜等异常;直接成型则增加了单壳体成型周期(增加安装铜螺母时间,一般为手工安装),但结构牢固,设计上优选．铜螺母设计原则:防脱落,防转动,锁牙牢靠.常见铜螺母有直纹滚花+凹槽,网纹滚花,斜纹滚花+凹槽．c.机牙第二种方式为机牙螺钉+标准螺母.这种方式常见机械锁紧,在塑胶制品中用于高受力强度壳体，如电池固定,结构手臂,灯具,电机底座,吹风机手臂固定等等．螺母采用标准螺母,采用套筒或扳手夹紧,用螺丝刀锁紧.在结构上为了方便,常会在胶壳上开槽,将螺母放置其中管住锁紧．d.紧配柱为柱孔配合结构,可做紧配拉紧及导向结构.常用在小壳件配合(U盘,读卡器,蓝牙等零件);PCB定位,壳体防翘曲拉紧等.常见为圆形,一般紧配直径有1.0,1.2,1.5,1.8,2.0,2.5,3.0等等,值自定义．还有方形,椭圆形等其他异形结构.导向柱则需要单边留0.1-0.3mm间隙即可．H≥3mm(直径小于3)C≥Ｒ避空2.6.2,螺钉的选用：螺钉选用根据所使用的安装方式,2.6.1a/b/c中有介绍自攻及机牙安装结构，螺钉分自攻和机牙,自攻即螺距较大的螺钉在材料预留孔中挤压推进的固定咬合方式;机牙即按标准公制或英制牙加工处理的内外螺丝(同规格)相配合固定咬合方式．常用自攻螺钉尾部有平头,尖头等,螺帽有扁圆头,圆头,P盘头,C平头,K沉头.槽型可自定义,常用十字．BOSS柱锁牙达到3圈以上即可．尖头牙在BOSS柱锁牙足够情况下选用,具有导正牙的作用；平头牙在BOSS柱锁牙不够,高度偏低情况下选用,容易牙偏；C平头帽在压缩厚度情况下用,最薄可以做到1.0厚；P圆头:对厚度没要求常用的标准螺丝螺头；K沉头:常用在不超过平面的板件固定．机牙的牙距较小,不做挤压推进,所以仅有平头;螺帽除了自攻常用螺帽,还有内/外六角头,方头等，机牙锁牙达到2圈以上即可.因为机牙牙距较小,锁的圈数越多牢固.通常相同的长度,牙距越小锁牙越紧，强度越强.因此牙也有粗牙和细牙之分.粗牙即普通螺牙,细牙常见管螺纹．机牙的规格型号,请参考标准．2.6.3,塑胶预留自攻螺丝底孔设计参考值如下表所示．常用自攻螺丝装配及测试(10次)时所要用的扭力参考值,如下表所示．。
塑胶壳体螺丝柱规范
塑胶壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完成的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了； 螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦涉及不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范：1.设计原则Ａ．螺丝柱高度、壁厚、孔径要适当，防止塑胶外观面缩水；Ｂ．螺丝柱应有足够的强度，防止断裂及变形。
2.基本设计要点参考：１）尺寸设计要点：Ａ）对于镶嵌铜螺母的螺丝柱如图1所示，对于镶嵌铜螺母（热熔，超声）的螺丝柱，确定螺丝柱的内孔D0，外孔D1和铜螺母与螺丝柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25） D：Screw_NUT(铜螺母)外径;（PC 取0.2/PC+ABS 取0.25，对于1.4的螺母，一般取2.1） D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时螺丝柱壁不破裂的最小壁厚,一般取0.6T 为0.85～0.9mm； GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶) ;L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）；注意：1.为了铜螺母热熔导向方便，一般在螺丝柱上端内孔上做0.2x0.2的导角；2.螺丝内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角；3.螺丝外侧面拔模角取1.0度即可。
B）对于不需要镶嵌铜螺母的螺丝柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如右图2D0=d0+0.1 d0为与D0配合的螺丝柱（或者实心圆柱）外径；D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H 取3T;图1 图2Ｃ）螺丝柱与螺丝螺母的配合设计如右图3所示，一般在螺丝柱上对PCBA进行定位，在螺丝柱外周做RIB的上表面限位PCBA之Z轴方向，X和Y轴方向可以利用螺丝柱外周做出小RIB 之外周来定位。
结构技术----塑胶螺丝柱
1.当塑胶柱在锁螺丝的时候，一般有两种方式产生螺纹：A).螺纹成型当螺纹旋入塑胶柱时，是通过冷加工（俗称挤压）来产生螺纹的，塑胶会产生局部变形而不是被切削，故，称之为螺纹成型（无碎屑产生）B）.螺纹切削当螺纹切削螺旋前进时，它会切削部分内塑胶壁，而完成工作，这样就会产生螺纹及一些碎屑。
Tip 说明：通常热塑性材料的螺纹是-------螺纹成型热固性材料的螺纹是-------螺纹切削还有种分发就是根据材料的挠曲模量来分析螺纹成型<2000MPa< 螺纹切削2.塑胶螺丝柱参考尺寸A = 公称直径 X 外径系数B = 公称直径 + 约0.2MMC = 公称直径 X 孔系数D = 公称直径 X 螺纹深度系数一二4.案例此较.（俗语不怕不识货，就怕货此货）我先扔比较的优点：A.尺寸尽量小。
一般在于公称直径 X 螺纹深度系数+1～2MM，比左边的好处就是，螺丝柱成型不易偏。
B.有一个凹台，可以减小螺丝一开始时的应力。
C.此尺寸为底壳壁厚的2/3，可以减少成型的缩水的不良D.火山口，道理同上。
E.有加强筋可以增强抗扭转力。
F.有利于装配时导正，通常开始锁螺丝时易锁偏，这样可以避免。
5.总结* 选用合适塑胶材料的正确的螺旋方式（螺旋挤压或螺旋切削）* 螺旋的深度（俗称，吃深）参照上面第二点，至少大于它。
* 对特别重要的地方要进行计算的同时，要做试验来验证，测试。
---------BOSS壁厚单边0.8没问题，我们经常用，当然螺丝也此较小是M1.7的，大的没用过。
螺丝底孔的大小，建议直接用尺寸表示，此如，一般较硬的材料，如：ABS,PS 之类的单边取0.15～0.2mm就可以，较软的材料如：PP、PE单边可以取0.2～0.3mm。
一般建议是先取小值，然后根据试模后，打螺丝的实际情况加胶。
三附图是我对BOSS结构的一点小总结，图示的BOSS内部的靠底下的位置，建议做成FULL R。
火山口，建议做成斜面过渡，很多人习惯做成往下沉一级平位，因为斜面过度更利于注塑走胶，防缩水效果更加好。
塑胶配件螺丝柱孔规程
塑胶配件螺丝柱孔规程塑胶螺丝柱在产品装配中承载着重要的连接作用，设计上选择合适尺寸能增强零件间连接的牢固及耐用能力，同时亦考虑估计减低螺丝柱缩水外观缺陷，故对塑胶螺丝柱设计尺寸时需多加留意事项作如下说明：一，下图位最基本使用之螺丝柱设计，根据以下8个尺寸要领设计参考。
1.D=螺丝外径2. T=外观料厚3. DT=螺丝柱外径（建议为1.8D~2.5D）注：外径太细会引致螺丝柱爆裂，但太大亦会引致外观缩水。
4. DL=螺丝孔直径（建议为0.7D~0.85D）5. De=螺丝引入直径（建议为D+0.1~0.5mm）注：用作引入螺丝，由于该部分没有受压与螺丝牙，相对应力不大，能防止螺丝因应力而爆裂6. P=螺丝贯入深度（建议通常螺丝贯入深度为2.5D~4D）注：螺丝上进工件后螺丝咀与螺丝孔底须有至少1.0mm空间作存放碎屑以及防止螺丝咀接触到柱底而产生应力。
7. H=螺丝柱高度（建议最好为4D以下），但需根据实际产品结构需要而定注：a.螺丝孔底与外观表面间之料位建议为0.6T（T为料厚），以减少外观因螺丝柱引致的缩水现象。
b.螺丝柱底围边需最少加R0.5mm，螺丝孔内之围边亦须最少加R0.5mm。
c.通常螺丝柱外径出模角度须为0.5°，螺丝孔出模角度也须最少为0.25°d.如螺丝柱超长，需要考虑其结构牢固性，建议螺丝柱四周增加筋条作加强。
8. t1=螺丝头承托料厚（建议为2.0~3.0mm）注：此料厚与塑料有所关系，如PP之类较软的塑胶料，须保持最少3.0mm料厚，以免螺丝上进工件后过分压扁部分塑胶料减弱承托力。
二，常用塑胶螺丝柱应用尺寸参数注：螺丝公称直径乘以系数例如：ABS塑胶件用M3螺丝时，螺丝孔直径为3X0.8=2.4mm+0.5°拔模斜度；螺丝柱外径为3X2.0=6mm+0.5°拔模斜度。
注意事项1、设计螺丝柱尺寸是，尽量使用标准螺丝和相关的通用尺寸，以简化生产工艺2、因塑胶件较易变形，故设计螺丝柱时需增加倒角以便装配。
螺丝与塑料柱的设计原则
螺丝与塑料柱的设计原则：螺丝是电子产品中最常使用的组装方法之一，但是很多的设计者(R&D)却常常忽略了螺丝及螺丝柱的的设计需求，而造成一些组装上的缺憾，比如说螺丝柱滑牙(strip)、螺丝柱破裂(crack)或断裂(breaking)、螺丝断裂(breaking)、或是螺丝头磨损(wear out)…等。
这裡提供一些螺丝及螺丝孔柱设计的基本需求，让你的螺丝设计不再出问题。
下面的表格需配合上面的图示，【Material】就是塑胶的材质，【Hole Factor】就是螺丝孔因子，【Boss Factor】是螺丝柱因子，【Depth Factor】为深度因子。
假设我们拿了一根M2.6x10L 的螺丝，其螺丝规格如下：螺丝头直径：4.1~4.5mm，螺牙外径(d)：2.47~2.55mm，取2.5mm。
螺丝长度為：10+0/-0.8mm，螺丝牙距：0.91mm如果要设计用在ABS/PC 材质的塑胶上面，则其设计规范如下：螺丝孔直径＝ d x Hole Factor ＝ 2.5 X 0.8 ＝ 2.0mm螺丝柱外径＝ d x Boss Factor ＝ 2.5 X 2.0 ＝ 5.0mm (最少)螺丝最小嚙合深度＝ d x Depth Factor ＝ 2.5 X 2.0 ＝ 5.0mm (最少)螺丝嚙合牙数＝5/0.91 ＝5(牙)一般来说螺丝孔的直径必须比螺丝的外围直径稍微小一点点(x0.72~0.85)；一般人则较常忽略螺丝柱的外径也需要配合螺丝的外围直径(x1.7~2.2)，这裡列出的因子倍数应该是最小值，太小的螺丝外径很容易造成龟裂；深度因子也是最小要求，需要配合螺丝的直径，螺丝的螺牙如果锁得不够深，很容易就会被外力拉开。
螺丝孔需设计导孔(counter bore)以导正螺丝锁入。
螺丝孔的深度必须比螺丝的长度还要深，為了容纳被自攻螺丝切销出来的塑胶屑，以避免螺丝孔爆裂。
螺丝的选择也非常重要，如果螺丝孔深度够的话，选择螺丝牙距大一点的螺丝可以有效防止螺丝孔滑牙。
塑胶模具中螺丝柱设计
标准类别P产品类设计标准名称P-2 螺钉柱设计文件编号：T01--03-A页 5 版 B一、螺钉柱标准尺寸规格因长期以来我公司塑料件上螺钉柱的设计存在不合理性，经常因螺钉柱外径过粗而引起表面缩水，或者内径过小而使螺钉打爆，或内径过大而使螺牙不起作用，根据长期以来模具厂对螺钉柱各尺寸的实际修改情况，特统一公司常用的四种自攻螺钉柱的标准。
自攻螺钉型号 ST2.2 ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 备注产品配孔内径ødPC+ABSФ1.75±0.03Ф2.35±0.03Ф2.8±0.03Ф3.2±0.04Ф3.5±0.04POM、PA66、PA6-GF30材料相同 ABS、HIPS、PPФ1.70±0.03Ф2.3±0.03Ф2.75±0.03Ф3.1±0.04Ф3.4±0.04含对应阻燃材料对应模具镶针尺寸ABS Ф1.73±0.02Ф2.33±0.02Ф2.8±0.02Ф3.15±0.02Ф3.45±0.02HIPS Ф1.73±0.02Ф2.33±0.02Ф2.78±0.02Ф3.15±0.02Ф3.45±0.02PC+ABS Ф1.78±0.02Ф2.38±0.02Ф2.83±0.02Ф3.25±0.02Ф3.55±0.02FRABS Ф1.73±0.02Ф2.33±0.02Ф2.8±0.02Ф3.15±0.02Ф3.45±0.02PP Ф1.84±0.02Ф2.44±0.02Ф2.9±0.02Ф3.25±0.02Ф3.55±0.02Ф3.85±0.02外观面防缩水时参考最小外径øD(小端) ≥Ø4 ≥Ø5 ≥Ø6 ≥Ø6.3 ≥Ø6.5 ≥Ø7.5ФD (不允许缩水的关键外表面处的螺钉柱)HIPS不推荐使用 ≥Ф4.5≥Ф5.5≥Ф6.3≥Ф7≥Ф7.2≥Ф8.3（大端） （大端） （大端） （大端） （大端） （大端）ФD(允许缩水缺陷的非关键面处的螺钉柱) ≥Ф6.4≥Ф7.2≥Ф8.4≥Ф9.2≥Ф9.4≥Ф9.4（小端） （小端） （小端） （小端） （小端） （小端）外观类防爆螺钉 Ф2.5X0.5Ф3.0X0.5Ф3.5X0.5Ф4.0X0.5Ф4.5X0.5Ф5X0.5倒角后大端外径ФT(非外观)Ф2.6 Ф3.3 Ф3.9 Ф4.3 Ф4.6倒角后大端外径ФT(外观) 参考非外观件的ФT，推管壁过薄时可要求设计不做倒角通孔孔深 >5.9 >6.8 >7.4 >7.7 >8.3 h>3P+K 非外观防爆螺钉 Ф2.8X0.5Ф3.3X0.5Ф4.3X0.5Ф5.2X0.5Ф5.5X0.5Ф6X0.5拔模角a H>6mm,a=0,模具采用ФDXФd的推管直接顶出成型H≤6mm,a=0.5,模具采用ФD的型芯成型注：1、一般在内部结构件上，对缩水缺陷可以接受，且需要承载较大侧向力的螺钉柱采用大外径ФD值的情况；在关键外观面上的螺钉柱（不可接受外表面缩水缺陷）采用小外径ФD值的情况。
设计塑胶螺丝柱尺寸
前序：塑胶螺丝柱在产品装配中承载着重要的连接作用，设计上选择合适尺寸能增强零件间连接的牢固及耐用能力，同时亦考虑估计减低螺丝柱缩水外观缺陷，故对塑胶螺丝柱设计尺寸时需多加留意事项作如下说明：常用塑胶螺丝柱基本尺寸要求下图位最基本使用之螺丝柱设计，根据以下8个尺寸要领设计参考。
1.D=螺丝外径2. T=外观料厚3. DT=螺丝柱外径（建议为1.8D~2.5D）注：外径太细会引致螺丝柱爆裂，但太大亦会引致外观缩水。
4. DL=螺丝孔直径（建议为0.7D~0.85D）5. De=螺丝引入直径（建议为D+0.1~0.5mm）注：用作引入螺丝，由于该部分没有受压与螺丝牙，相对应力不大，能防止螺丝因应力而爆裂6. P=螺丝贯入深度（建议通常螺丝贯入深度为2.5D~4D）注：螺丝上进工件后螺丝咀与螺丝孔底须有至少1.0mm空间作存放碎屑以及防止螺丝咀接触到柱底而产生应力。
7. H=螺丝柱高度（建议最好为4D以下），但需根据实际产品结构需要而定注：a.螺丝孔底与外观表面间之料位建议为0.6T（T为料厚），以减少外观因螺丝柱引致的缩水现象。
b.螺丝柱底围边需最少加R0.5mm，螺丝孔内之围边亦须最少加R0.5mm。
c.通常螺丝柱外径出模角度须为0.5°，螺丝孔出模角度也须最少为0.25°d.如螺丝柱超长，需要考虑其结构牢固性，建议螺丝柱四周增加筋条作加强。
8. t1=螺丝头承托料厚（建议为2.0~3.0mm）注：此料厚与塑料有所关系，如PP之类较软的塑胶料，须保持最少3.0mm料厚，以免螺丝上进工件后过分压扁部分塑胶料减弱承托力。
◆常用塑胶螺丝柱应用尺寸参数常用塑胶螺丝柱应用尺寸参数例如：ABS塑胶件用M3螺丝时，螺丝孔直径为3X0.8=2.4mm+0.5°拔模斜度；螺丝柱外径为3X2.0=6mm+0.5°拔模斜度。
◆关于设计塑胶螺丝柱一些注意事项1、设计螺丝柱尺寸是，尽量使用标准螺丝和相关的通用尺寸，以简化生产工艺2、因塑胶件较易变现，故设计螺丝柱时需增加倒角以便装配。
塑料螺丝柱设计标准
塑料螺丝柱设计标准引言在现代工业设计中，塑料螺丝柱作为连接和固定元件，在众多产品中发挥着至关重要的作用。
正确的设计不仅关系到产品的结构稳定性，还影响到生产效率和成本控制。
本文将详细介绍塑料螺丝柱的设计标准，以指导设计师合理规划和应用。
材料选择材质要求- 应使用具有良好机械性能和稳定的化学性质的塑料材料。
- 考虑环境因素，优先选择可回收或生物降解的材料。
物理特性- 必须承受预期的负载，包括静态和动态负载。
- 应有良好的抗老化、抗紫外线及耐温性能。
设计参数尺寸规格- 螺丝柱的直径、长度和螺距需根据应用场景精确计算。
- 设计时需考虑足够的容差，以适应生产过程中的尺寸波动。
螺纹设计- 螺纹应符合国际或国内相关标准，以确保兼容性。
- 螺纹深度和角度需要优化，以提高连接的稳定性和耐用性。
应用考虑结构布局- 螺丝柱的位置应考虑到整体结构的受力分布。
- 避免设计在产品脆弱或应力集中的部位。
装配便利性- 设计应便于自动化装配，减少生产时间。
- 考虑到手动装配的情况，应确保螺丝柱易于识别和操作。
安全与合规安全标准- 设计必须符合国家安全生产的相关标准。
- 应进行严格的力学测试，确保在极端条件下的安全性。
环保要求- 材料和生产过程应符合环境保护法规。
- 鼓励采用清洁生产技术，减少对环境的污染。
结语塑料螺丝柱虽然是产品中的小部件，但其设计的合理性直接影响到产品的质量和性能。
设计师在设计过程中应严格遵守上述标准，综合考虑材料的选用、结构的安全性以及生产的便捷性，以确保塑料螺丝柱能够满足实际应用需求，同时符合经济效益和环境保护的双重要求。
通过标准化的设计流程，可以有效提升产品的整体质量和市场竞争力。
塑胶螺柱卡扣设计
3.插入面.
最大插入面角度应进可能小,以减小装配力.
合理旳角度应该为25~30度,不小于等于45度, 会使装配困难.
4.保持面
5.梁旳宽度 *大多数旳梁 从根部到保持 面旳宽度不变 *宽度带锥度, 从薄壁伸出 旳梁应用较多.
6.设计注意点
培训结束,谢谢大家!~
B. 有一种凹台，能够减小螺丝一开始时旳应力 C. 此尺寸为底壳壁厚旳2/3，能够降低成型旳缩水旳
不良
D. 火山口，道理同上. E. 有加强筋能够增强抗扭转力. F. 有利于装配时导正,一般开始锁螺丝时易锁偏，这
么能够防止.
4.总结 * 选用合适塑胶材料旳正确旳螺旋方式(螺旋挤压或螺旋切 削) * 螺旋旳深度(俗称，吃深)参照上面第二点，至少不小于 它. * 对尤其主要旳地方要进行计算旳同步，要做试验来验证, 测试。
扣位旳操作原理
2.扣位分类
2.1 以功能来区别，扣位旳设计可分为成永久型 和可拆卸型两种.
永久型扣位旳设计以便装上但不轻易拆下,
可拆卸型扣位旳设计则装上、拆下均十分以便。 其原理是可拆卸型扣位旳勾形伸出部份附有合适 旳导入角及导出角以便扣上及分离旳动作，导入 角及导出角旳大小直接影响扣上及分离时所需旳 力度，永久型旳扣位则只有导入角而没有导出角 旳设计，所以一经扣上，相接部份即形成自我锁 上旳状态，不轻易拆下。请叁考下图.
塑胶螺柱,卡扣设计
一.塑胶螺柱设计
1.塑胶柱产生螺纹方式
A).螺纹成型 当螺纹旋入塑胶柱时，是经过冷流加工（俗称挤压）来产 生螺纹旳，塑胶会产生局部变形而不是被切削，故，称之 为螺纹成型。（无碎屑产生） B).螺纹切削 当螺纹切削螺旋迈进时,它会切削部分内塑胶壁，而完毕工 作，这么就会产生螺 纹及某些碎屑。
塑胶螺丝柱的标准设计
塑胶螺丝柱的标准设计塑胶螺丝柱是一种常见的连接元件，广泛应用于家具、电子产品和机械设备等领域。
它具有重量轻、耐腐蚀、绝缘等特点，因此受到了广泛的青睐。
在进行塑胶螺丝柱的标准设计时，需要考虑到其使用环境、承载能力、安装方式等多个方面的因素。
本文将从材料选择、尺寸设计、表面处理等方面进行详细介绍。
首先，塑胶螺丝柱的材料选择至关重要。
一般来说，塑胶螺丝柱的材料主要包括尼龙、聚丙烯和聚酯树脂等。
在选择材料时，需要考虑到其机械性能、耐磨性、耐腐蚀性以及成本等因素。
此外，还需要根据使用环境的温度、湿度等特点来选择合适的材料，以确保塑胶螺丝柱在不同环境下都能够正常工作。
其次，尺寸设计是塑胶螺丝柱标准设计中的关键环节。
尺寸设计不仅需要考虑到螺丝柱的直径、长度等基本尺寸，还需要根据其承载能力来确定螺纹的类型、螺距、螺纹长度等参数。
此外，还需要考虑到螺丝柱与其他零部件的配合尺寸，以确保装配的准确性和稳固性。
在进行尺寸设计时，需要充分考虑到实际使用情况，避免因尺寸设计不当而导致的安装困难或使用不稳定的问题。
另外，塑胶螺丝柱的表面处理也是设计中需要重点考虑的内容。
表面处理不仅可以提高塑胶螺丝柱的耐腐蚀性能，还可以改善其外观质感。
常见的表面处理方法包括镀锌、喷涂、阳极氧化等。
在选择表面处理方法时，需要充分考虑到材料的特性、成本和实际使用环境，以选择最适合的表面处理方案。
总的来说，塑胶螺丝柱的标准设计需要综合考虑材料选择、尺寸设计、表面处理等多个方面的因素。
只有在这些方面都考虑到位，才能设计出稳固可靠、适用性强的塑胶螺丝柱产品。
希望本文的介绍能够为相关从业人员提供一些参考和帮助，促进塑胶螺丝柱产品的进一步优化和提升。
bdu塑胶件螺栓连接特征设计
bdu塑胶件螺栓连接特征设计嘿，朋友们！前段时间我在家里捣鼓一些小家具的组装，就碰到了关于螺栓连接的问题，这让我对“bdu 塑胶件螺栓连接特征设计”产生了浓厚的兴趣。
先来说说这 bdu 塑胶件螺栓连接的主要特征。
特征一：牢固性。
这一特征的形成呢，主要是因为螺栓和螺母的紧密咬合，加上塑胶件的适当弹性和摩擦力。
它的作用可太明显啦！比如说在一些需要承受较大力量和震动的设备中，这种连接方式能保证各个部件稳稳当当，不会轻易松动。
我之前组装的那个小书架，就是用螺栓连接的，放满了书也纹丝不动。
但它也有缺点哦，安装和拆卸相对麻烦，有时候急着调整东西可就有点头疼啦。
特征二：可调节性。
它的出现是为了适应不同的安装需求和误差。
就像我们组装家具时，万一尺寸有点偏差，通过螺栓的调节就能搞定。
这在实际使用中非常实用，比如安装一些不太平整的架子，通过调节螺栓能让它变得平稳。
不过呢，调节的时候如果操作不当，可能会导致连接不紧密。
特征三：密封性。
这通常是因为塑胶件本身的材质特性以及螺栓连接的紧密程度。
在一些需要防水、防尘的场合，这个特征就很关键啦。
像我家的户外配电箱，就是靠这种密封连接来保护里面的电器元件。
但要是塑胶件老化或者螺栓松动，密封性就可能下降。
再来说说安全性和潜在问题。
如果螺栓没有拧紧，在使用过程中可能会突然松动，造成危险。
还有，如果塑胶件的质量不过关，容易破裂或者变形，影响连接的稳定性。
总结一下，bdu 塑胶件螺栓连接有牢固、可调节、密封这些不错的特征，但也存在一些小缺点和潜在的安全问题。
给大家一些建议哈，如果您需要非常牢固且长期稳定的连接，这种方式是个不错的选择。
但要是您经常需要拆卸和调整，那可能要多考虑考虑操作的便利性。
另外，购买相关产品时，一定要注意塑胶件的质量和螺栓的工艺。
朋友们，根据自己的实际需求来挑选适合的连接方式，才能让我们的生活更加便捷和安全哟！。
塑料螺丝柱设计与制造
注塑中，温度升高使得塑 料外层受压应力，压力升 高使得塑料外层受到拉应 力，而外层的拉应力更容 易使塑料表层失效，故注 塑时候保压压力太大，容 易应力开裂，保压压力只 要能保证防止缩水的最小 值。
流动残余应力是熔融塑胶 料填充流动过程中的剪切 应力。如果这种剪切应力 过大或分布不均匀，会造 成尺寸变化、分子链断裂、 局部残余应力过大、制品 强度下降。
右图依次为结晶塑料、非 结晶塑料、液晶塑料的性 能对比。包括力学性能、 热性能、光学性能、耐化 学溶剂性能等对比。
聚合物分子量越大，大分 子链间作用力和缠结程度 增加，其制品抗应力开裂 能力较强；聚合物分子量 分布越宽，其中低分子量 成分越大，容易首先形成 微观撕裂，造成应力集中， 便制品开裂。选取分子量 大、分子量分布窄的树脂
塑料螺丝柱尽可能不要出 现径向的熔接痕，如右图， 否则螺柱的强度等级会有 较大降低，容易开裂。可 以通过调整注塑来改善， 但不能完全解决。
熔接痕可以通过调整注塑 来改善。
四、残余应力的影响
残余应力是指注塑件出模 后残余在制品中未松弛的 各种应力之和，通常认为 残余应力包括流动残余应 力和热残余应力。
螺钉旋入螺柱时，螺柱开 口端产生的应力是最大的， 加入一个导入凹槽，可以 减小开口端的应力，一定 程度防止开裂，同时方便 装配时候螺丝导向。
没有导入凹槽时，螺钉旋 入时候螺柱开口端产生的 应力，容易引起开裂。
【结构设计】自攻型螺丝柱设计
【结构设计】自攻型螺丝柱设计结构设计自攻型螺丝柱设计1螺丝柱螺丝柱，也称BOSS柱，是塑胶件产品中常见的结构，也是塑胶件产品成型过程中问题比较多的结构之一常见的螺丝柱缺陷主要有开裂、滑牙、根部断裂、产品表面缩水，发白等2螺丝柱结构设计合理的塑料螺丝柱结构设计，需要能承受螺丝锁入时的螺纹成型或切削的驱动扭矩，而螺孔大小对于防止螺纹剥离和螺旋脱出是至关重要的，螺柱的直径必须足够大以承受在螺纹成型或切削过程中环向应力下图为合理的塑料螺丝柱结构设计尺寸下表为螺丝柱系数，可以根据材料种类及螺纹直径，计算出合理的螺丝柱结构设计尺寸螺丝旋入螺柱时，螺丝柱开口端产生的应力是最大的，因此，螺丝柱内径的入口处可设计一个凹台，凹台的作用是减小螺丝旋入时的初始应力并且具有导向的作用；在没有设计凹台时，入口处可以设计成倒角，也可以起到缓解开口端应力，并为螺钉提供一定的导向作用火山口塑料螺丝柱对应的产品表面经常出现缩水问题，解决的其中一个方法就是螺丝柱根部增加火山口，如下图所示PS：在火山口设计的时候，如果减胶减的过多，在生产过程中产品表面会出现模印，同样会造成产品不良模印是由于产品胶位太薄而造成的塑胶制品表面发亮缩印是由于产品胶位太厚而造成的塑胶制品表面凹陷火山口的尺寸设计，防缩水尺寸可以参照加强筋的防缩水尺寸，火山口的直径大小，通常比螺丝柱的外径大2mm~5mm即可螺丝柱的高度及加强筋螺丝柱的高度没有特殊的要求，根据实际产品的结构设计高度，通常当螺丝柱的高度大于螺丝柱外径尺寸的2倍时，螺丝柱需要增加加强筋加强筋的高度不要做到螺丝柱子的顶部，一般预留1.0mm左右的高度加强筋的顶端不要做一个平位，做一个平位增加一道模具省模的工序PS：设计火山口与加强筋时，先设计火山口，再设计加强筋，在作图时比较容易处理，反过来就比较难处理3螺丝柱常见问题及解决方案螺丝柱开裂材料太脆，材料发生降解，韧性不够材料中掺入了过多的水口料，导致材料太脆；成型过程中，成型温度过高或者材料在烘料时不充分而含有水分，引起材料发生降解内径过小，螺丝柱壁厚不足环境应力开裂材料不能不能耐一些有机溶剂时，就有可能引起螺丝柱的开裂减小攻丝时的初始应力，方法有减少攻丝时使用的扭矩大小以及上述中提到增加凹台或倒斜角螺丝柱滑牙材料过韧，刚性不够螺丝内径过大扭矩过大根部断裂螺丝柱的根部存在尖角，产品成型时该处导致应力集中，导致根部断裂，在设计时，在保证螺丝柱对应的产品表面不产生缩水的情况下，尽量采用大的圆角进行过渡产品表面缩水解决的方法是增加火山口，具体设计尺寸参照前文发白螺丝攻入时，螺丝柱的整体有发白现象，原因是攻入时使用的扭矩过大，螺丝柱的整体壁厚过薄导致给我【在看】你也越好看！。
壳体设计规范---螺丝柱
壳体设计规范---螺丝柱导读塑胶壳体基本功能是：实现手机的基本使用性能（接听信息，传输信息，操作等功能）的载体，满足整机的外观特性（包括颜色，形状，大小等），保护电子元件（机芯和显示屏等）及电路；接下来的几个章节，会分别介绍一下跟壳体设计相关的局部设计规范，将这些局部设计规范合并起来，就是完整的壳体设计规范，理解了壳体设计的规范和原理，基本就算可以入门了；螺丝柱是手机壳体最常见，也几乎是每个项目都会用到的结构，但一旦设计不好，就会出现柱子缩水，螺丝柱爆柱，拉拔力不够等问题，直接影响到整机的可靠性，下面就针对螺丝柱的设计整理一下相关的设计规范：1设计原则Ａ．BOSS柱高度、壁厚、孔径要适当，防止塑胶外观面缩水；Ｂ．BOSS柱应有足够的强度，防止断裂及变形。
2基本设计要点参考一、尺寸设计要点Ａ）对于镶嵌铜螺母的BOSS柱如图1所示，对于镶嵌铜螺母（热熔，超声）的BOSS柱，确定BOSS柱的内孔D0，外孔D1和铜螺母与BOSS柱上下两端的间隙GO,G1很重要。
D0=D - 0.2（0.25）D：Screw_NUT(铜螺母)外径;（PC取0.2/PC+ABS取0.25，对于1.4的螺母，一般取2.1）D1=D0+2*(0.6T) 其中数值(0.6T)是保证铜螺母热熔时BOSS柱壁不破裂的最小壁厚,一般取0.6T为0.85～0.9mm；GO=0.05mm～0.1mm ;G1≧0.5mm (视空间而定,主要是防止热熔螺母溢胶); L=0.6~0.8T (此值一般是视空间和防缩水但反面不可有水印而设置) ;H=2T~5T, （视空间结构而定）；注意：1.为了铜螺母热熔导向方便，一般在BOSS柱上端内孔上做0.2x0.2的导角；2.BOSS内孔拔模角不宜太大，以防铜螺母紧固力不够，一般取0-0.5度拔模角；3.BOSS外侧面拔模角取1.0度即可。
B）对于不需要镶嵌铜螺母的BOSS柱而言，其主要用来定位、热熔固定、加强等等作用，此时主要考虑的是其缩水和强度问题，如下图2D0=d0+0.1 d0为与D0配合的BOSS柱（或者实心圆柱）外径；D1=D0+2*(0.4T~0.6T) 其中数值(0.4T~0.6T)一般取0.7mm;H=2T~5T 一般H取3T;Ｃ）BOSS柱与螺丝螺母的配合设计如上图3所示，一般在螺丝柱上对PCBA进行定位，在BOSS柱外周做RIB的上表面限位PCBA之Z轴方向，X和Y轴方向可以利用BOSS柱外周做出小RIB之外周来定位。
螺柱设计规范
螺柱设计规范-螺丝柱的基本设计原则3.1塑胶类螺丝柱的设计螺丝柱的作用：螺丝柱是用以装配产品、及支撑承托其它零件之用。
螺丝柱主要分为自攻螺丝柱和镶螺母型螺丝柱。
这些应用均要有足够强度支持压力而不致于破裂。
螺丝柱的设计在结构设计中是最常见的，但往往也是容易忽略的地方。
设计的不当，容易引起打螺钉发白、爆裂、引发的缩水、滑牙、根部断裂等等不良现象。
3.1.1自攻型螺丝柱1）螺柱的尺寸问题外径和内径的分配多少合适？螺柱与螺钉的配合尺寸怎么给？还有插入件柱孔应如何设计？塑胶螺丝柱参考尺寸.D = 公称直径X 外径系数,d = 公称直径X 孔系数S = 公称直径X 螺纹深度系数., t表示产品料厚表示螺丝柱内径（预孔），表示螺丝柱外径，dh表示螺丝柱的高度，D s表示螺丝旋入螺丝柱的深度）螺丝柱的内孔设计2螺丝柱的形状以圆形为主﹐其它形状则加工不易长度太长时会引起气孔﹐烧焦﹐充填不(螺丝柱高度一般是不会超过支柱直径的两倍半。
因过高的支柱会导致塑胶部件成型时困气)足等。
螺丝柱的位置不能太接近转角或外侧壁，应与产品外壁保持一段距离：螺丝柱离产品外壁太近会产生缩水痕、空穴、或增加内应力等不良影响。
因此，支柱与产品外壁保持一段距离。
）螺丝柱的强度问题：3．加强筋怎么加？尺寸和形状如何定？另外也要考虑到筋位省模的问题。
螺丝柱尽量不要单独使用，应尽量连接至外壁或辅以三角加强筋，目的是加强支柱的强度及使胶料流动更顺畅。
(三角加强筋对改善薄壁支柱的胶料流动特别适用)设计螺丝柱时，增加根部R角、增加螺丝柱壁厚在一定程度上加强了螺丝柱的强度，但同时也会有缩水的风险；因此，支柱的设计须要从这两方面取得平衡。
）螺柱的配合问题：4., 这样可以避免开始锁螺丝时易锁偏的问题（1）螺丝柱的口部倒斜角有利于装配时导正）跟螺丝柱配合的另一柱子口部有一个凹台，起到导向作用，可以减小螺丝一开始时的应2（力。
有利于两结构件的装配。
5）螺丝柱的缩水问题：胶厚不均引起的缩水、应力集中引起断裂等问题的避免和解决措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑胶螺柱设计.doc
1.当塑胶柱在锁螺丝的时候,一般有倆种方式产生螺纹:
A).螺纹成型
当螺纹旋入塑胶柱时，是通过冷流加工（俗称挤压）来产生螺纹的，塑胶会产生局部变形而不是被切削，故，称之为螺纹成型。
（无碎屑产生）
B).螺纹切削
：当螺纹切削螺旋前进时,它会切削部分内塑胶壁，而完成工作，这样就会产生螺纹及一些碎屑。
Tip 说明: 通常热塑性材料的螺纹是------螺纹成型。
热固性材料的螺纹是------螺纹切削.
还有种分发就是根据材料的挠曲模量来分析螺纹成型<2000 MPa < 螺纹切削.
2.塑胶螺丝柱参考尺寸.
A = 公称直径 X 外径系数,
B = 公称直径 + 约0.2mm,
C = 公称直径 X 孔系数,
D = 公称直径 X 螺纹深度系数.
3.扭力问题：经验值
4.案例比较.比较的优点:
A. 尺寸尽量小。
一般大于公称直径X螺纹深度系数+1~2mm,比左边的好处就是，螺丝柱成型不易偏.
B. 有一个凹台，可以减小螺丝一开始时的应力。
C. 此尺寸为底壳壁厚的2/3，可以减少成型的缩水的不良
D. 火山口，道理同上.
E. 有加强筋可以增强抗扭转力.
F. 有利于装配时导正,通常开始锁螺丝时易锁偏，这样可以避
免.
5．总结
* 选用合适塑胶材料的正确的螺旋方式(螺旋挤压或螺旋切削)
* 螺旋的深度(俗称，吃深)参照上面第二点，至少大于它.
* 对特别重要的地方要进行计算的同时，要做试验来验证, 测试。
