CMP化学机械抛光 Slurry的蜕与进
cmp 化学机械抛光 技术详解
cmp 化学机械抛光技术详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!CMP化学机械抛光技术详解一、引言在半导体制造和其他微电子设备制造中，CMP（化学机械抛光）技术是一种关键的工艺，它通过化学物质与机械磨擦的结合，可以对微电子器件表面进行高精度的平整化处理。
化学机械抛光(CMP)技术的发展、应用及存在问题
来 ，Ｃ Ｐ发 展迅猛 ，在 过去三 年中 ，化学 机械抛 光设 Ｍ
备 的需 求量 已增长 了三倍 ，并且 在今后 的几年 内 ，预 计 Ｃ 设 备 市 场仍 将 以 ６ ％ 的增 长 幅 度 上 升 。Ｃ Ｐ ＭＰ ｏ Ｍ 技术 成为最好 也是唯一 的可 以提 供在整个 硅圆 晶片上 全面平坦化 的工艺技术 ，Ｃ Ｐ技术 的进 步 已直接 影 响 Ｍ 着集 成 电路 技术的发展 。 ＣＰ Ｍ 的研 究 开 发 工 作 已从 以美 国 为 主 的联 合 体 ＳＭ ＴＣ Ｅ Ａ Ｅ Ｈ发 展 到 全球 ，如 欧 洲 联 合 体 Ｊ ＳＩ Ｅ ｓ，法 国 研究公 司 Ｌ ｆ 和 ｃ Ⅱ’ 国 Ｆａｎｏ ｒ 究 所等 ｜ ， Ｅ ｔ Ｎ ，德 ｒ ｈｆ 研 ｕ ｅ ７ ｊ 日本和亚洲 其它 国家和地 区如韩 国 、台湾等也在 加速 研究 与开发 ，并 呈现 出高竞争势 头 。并且研 究从 居主 导地位 的半 导体大公 司厂家 的工 艺开发 实验室正 扩展 到设 备和材料 供应厂 家的生 产发 展实验 室。 Ｃ Ｐ技术 的应用也将 从半导 体工业 中的层间介 质 Ｍ （ Ｄ ，绝 缘 体 ，导 体 ，镶 嵌 金 属 ｗ、Ａ 、Ｃ 、Ａ ， Ｉ ） Ｌ Ｊ ｕ ｕ 多晶硅 ，硅 氧化 物沟道 等的平面化 ［ ，拓展 到薄膜 存 贮磁 盘 ，微 电子机 械系统 （ Ｍ ） ＭＦ Ｓ ，陶 瓷 ，磁 头 ，机 械磨 具 ，精密 阀 门，光学玻 璃 ，金 属材料 等表面 加工
cmp化学机械抛光用途
cmp化学机械抛光用途CMP(Chemical Mechanical Polishing)化学机械抛光是一种先进的表面加工技术，广泛应用于半导体制造及其他高科技领域。
它通过使用化学溶液与机械研磨相结合的方式，能够实现对材料表面的高效平整化和去除缺陷的目的。
CMP技术在半导体制造、光电器件制造、玻璃加工、陶瓷工艺等领域有着重要的应用，下面将分别介绍其具体用途。
在半导体制造方面，CMP技术广泛应用于晶片的平坦化和平整化过程。
随着集成电路的高度集成和微细化，晶片表面的缺陷对器件性能产生的影响越来越大。
通过CMP技术可以将晶片表面的纹理化、氧化物和金属膜的不平整性等缺陷去除，使晶片表面获得更加平坦、光滑的状态。
这对于提高晶片的可靠性和电子器件的性能有着重要意义。
在光电器件制造中，CMP技术主要应用于光纤的制备过程中。
光纤作为一种非常重要的光学器件，其表面的平整性和透明度对其传输性能有着关键影响。
通过CMP技术可以去除光纤表面的凹凸不平、微裂纹等缺陷，使光纤表面的粗糙度和表面光洁度得到一定程度的提高，从而提高光纤的传输效率和质量。
在玻璃加工行业中，CMP技术被广泛应用于高精度玻璃零件的加工和修磨过程中。
在光学玻璃、平板显示器、光学镜片等玻璃材料的加工过程中，CMP技术可以实现对玻璃表面的平整化、去除划痕和破损等缺陷，使玻璃表面获得更加平坦、透明的状态。
此外，CMP技术还可以应用于玻璃的抛光和光学薄膜的制备等工艺中，为高精度光学器件的制造提供技术支持。
在陶瓷领域，特别是高性能陶瓷的制备过程中，CMP技术也被广泛应用。
高性能陶瓷往往具有高硬度、高抗磨损性和高温稳定性等优良性能，但其制备过程中易出现表面缺陷。
CMP技术可以去除陶瓷材料表面的微裂纹、凹坑、毛刺等缺陷，使陶瓷表面得到一定程度的平整和修磨。
这对于提高陶瓷材料的机械性能、增强材料的耐磨性和延长材料的使用寿命具有重要意义。
总之，CMP化学机械抛光技术在半导体制造、光电器件制造、玻璃加工、陶瓷工艺等领域具有重要的应用。
cmp化学机械抛光用途
cmp化学机械抛光用途
CMP（化学机械抛光）技术是一种用于半导体制造和微电子工艺中的表面平整化处理方法。
它结合了化学腐蚀和机械磨削的作用，能够在纳米级别上实现材料表面的平整度。
CMP技术在以下几个方面有广泛的应用：
1.硅片制造：在硅片制造过程中，CMP技术用于去除硅片表面的杂质和凸凹，以获得平整的表面。
这一过程对于后续的集成电路制造和封装至关重要。
2.集成电路制造：在IC制造过程中，CMP技术被用于氧化扩散、化学气相沉积、溅镀和保护层沉积等环节。
它能够有效地去除薄膜层之间的杂质和不平整度，提高芯片的性能和可靠性。
3.先进封装：CMP技术在先进封装领域也有广泛的应用，如倒装芯片封装、三维封装等。
通过CMP技术，可以实现高平整度的封装表面，提高封装效率和可靠性。
4.测试与分析：在半导体器件的测试和分析过程中，CMP技术可以用于制备样品表面，以获得精确的测试结果。
5.其他领域：CMP技术还应用于光电子器件、太阳能电池、发光二极管等领域。
在这些领域，CMP技术可以提高器件的性能和可靠性，降低生产成本。
总之，CMP技术在半导体和微电子行业中发挥着重要作用，为高性能集成电路和高品质封装提供了关键的表面处理手段。
随
着半导体技术的不断发展，CMP技术在我国的研究和应用将越来越广泛。

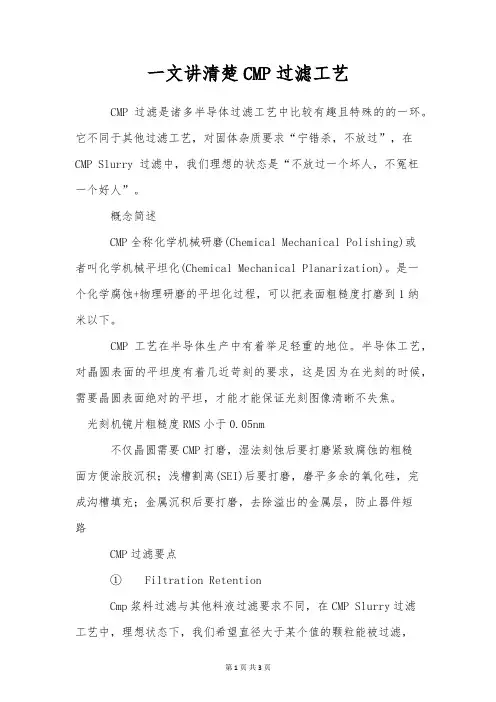

一文讲清楚CMP过滤工艺
一文讲清楚CMP过滤工艺CMP过滤是诸多半导体过滤工艺中比较有趣且特殊的的一环。
它不同于其他过滤工艺，对固体杂质要求“宁错杀，不放过”，在CMP Slurry 过滤中，我们理想的状态是“不放过一个坏人，不冤枉一个好人”。
概念简述CMP全称化学机械研磨(Chemical Mechanical Polishing)或者叫化学机械平坦化(Chemical Mechanical Planarization)。
是一个化学腐蚀+物理研磨的平坦化过程，可以把表面粗糙度打磨到1纳米以下。
CMP工艺在半导体生产中有着举足轻重的地位。
半导体工艺，对晶圆表面的平坦度有着几近苛刻的要求，这是因为在光刻的时候，需要晶圆表面绝对的平坦，才能才能保证光刻图像清晰不失焦。
光刻机镜片粗糙度RMS小于0.05nm不仅晶圆需要CMP打磨，湿法刻蚀后要打磨紧致腐蚀的粗糙面方便涂胶沉积；浅槽割离(SEI)后要打磨，磨平多余的氧化硅，完成沟槽填充；金属沉积后要打磨，去除溢出的金属层，防止器件短路CMP过滤要点①Filtration RetentionCmp浆料过滤与其他料液过滤要求不同，在CMP Slurry过滤工艺中，理想状态下，我们希望直径大于某个值的颗粒能被过滤，而小于这个值的颗粒则保留，使研磨液的平坦化效果达到最佳。
在实际工序中很难达到这一理想状态，部分符合工艺要求的颗粒会被截留，造成性能损失；部分超过要求直径的颗粒会流入后端，造成表面缺陷。
下图三条曲线红色表示常规过滤器对不同直径颗粒过滤比率，紫色表示理想状态下不同直径颗粒被滤除的比率，蓝色表示实际CMP过滤工艺对不同直径颗粒的过滤比。
我们由图可知，在实际过滤工艺中，仍然有一部分合格的研磨颗粒被滤除，而一部分直径过大的颗粒流入过滤器下游。
②Shear Stress EffectCMP浆料过滤的一个难点在于，经过优异的过滤工艺，Slurry中的大颗粒都被滤除，但保留下来的小颗粒会在应力作用下聚结成团，变成能对晶圆表面造成损伤的大颗粒。
ILD CMP Process工艺简介
ILD CMP 简介
ILD CMP：(Inter Layer Dielectric,层间介质)CMP，它主要是研磨氧化硅（Oxide)，将Oxide磨到一定的厚 度，从而达到平坦化；
ILD CMP 的前一站是长Oxide的CVD/PVD区，后一站是CNT Photo区。
CMP 前
CMP 后
ILD CMP 的机理
2)By APC(Automatic Process Control)：APC系统根据前面跑的wafer的厚度情况，以及当前 wafer的ILD Dep厚度值，自动计算出polish time，APC方法厚度精度控制高，Rework ratio 低，但在使用APC前需要建好ILD Dep前值和后值的量测Recipe；
ILD CMP Polishing System
ILD CMP Polishing System
ILD CMP Polishing System
CMP 作业流程(Mirra-Mesa 机台)
12: FI 的机器手从cassette 中拿出未加工的WAFER并送到WAFER的暂放台。
23: Mirra 的机器手接着把WAFER从暂放台运送到LOADCUP。LOADCUP 是 WAFER 上载与卸载的地方。
1.2 um 0.7 um
0.3 um
M2
1.0 um
IMD
M1 0.5 um
2.2 um M2
M1 0.4 um
Isolation
Why use CMP
没有平坦化情况下的PHOTO
在IC工艺技术发展过程中，遇到了硅片的表面起伏（即不平坦）这个非常严重的问题，它使亚微米光刻无法进行， 表面起伏使光刻胶的厚度不均、超出光刻胶的胶深范围，无法实现亚微米线宽的图形转移；
化学机械抛光工艺(CMP)
化学机械抛光工艺（CMP）摘要：本文首先定义并介绍CMP工艺的基本工作原理，然后，通过介绍CMP系统，从工艺设备角度定性分析了解CMP的工作过程，通过介绍分析CMP工艺参数，对CMP作定量了解。
在文献精度中，介绍了一个SiO2的CMP平均磨除速率模型，其中考虑了磨粒尺寸，浓度，分布，研磨液流速，抛光势地形，材料性能。
经过实验，得到的实验结果与模型比较吻合。
MRR 模型可用于CMP模拟，CMP过程参数最佳化以及下一代CMP设备的研发。
最后，通过对VLSI 制造技术的课程回顾，归纳了课程收获，总结了课程感悟。
关键词：CMP、研磨液、平均磨除速率、设备Abstract：This article first defined and introduces the basic working principle of the CMP process, and then, by introducing the CMP system, from the perspective of process equipment qualitative analysis to understand the working process of the CMP, and by introducing the CMP process parameters, make quantitative understanding on CMP.In literature precision, introduce a CMP model of SiO2, which takes into account the particle size, concentration, distribution of grinding fluid velocity, polishing potential terrain, material performance.After test, the experiment result compared with the model.MRR model can be used in the CMP simulation, CMP process parameter optimization as well as the next generation of CMP equipment research and development.Through the review of VLSI manufacturing technology course, finally sums up the course, summed up the course.Key word: CMP、slumry、MRRs、device1.前言随着半导体工业飞速发展，电子器件尺寸缩小，要求晶片表面平整度达到纳米级。
化学机械抛光工艺(CMP).
化学机械抛光液（CMP）氧化铝抛光液具体添加剂摘要：本文首先定义并介绍CMP工艺的基本工作原理，然后，通过介绍CMP系统，从工艺设备角度定性分析了解CMP的工作过程，通过介绍分析CMP工艺参数，对CMP作定量了解。
在文献精度中，介绍了一个SiO2的CMP平均磨除速率模型，其中考虑了磨粒尺寸，浓度，分布，研磨液流速，抛光势地形，材料性能。
经过实验，得到的实验结果与模型比较吻合。
MRR 模型可用于CMP模拟，CMP过程参数最佳化以及下一代CMP设备的研发。
最后，通过对VLSI 制造技术的课程回顾，归纳了课程收获，总结了课程感悟。
关键词：CMP、研磨液、平均磨除速率、设备Abstract：This article first defined and introduces the basic working principle of the CMP process, and then, by introducing the CMP system, from the perspective of process equipment qualitative analysis to understand the working process of the CMP, and by introducing the CMP process parameters, make quantitative understanding on CMP.In literature precision, introduce a CMP model of SiO2, which takes into account the particle size, concentration, distribution of grinding fluid velocity, polishing potential terrain, material performance.After test, the experiment result compared with the model.MRR model can be used in the CMP simulation, CMP process parameter optimization as well as the next generation of CMP equipment research and development.Through the review of VLSI manufacturing technology course, finally sums up the course, summed up the course.Key word: CMP、slumry、MRRs、device1.前言随着半导体工业飞速发展，电子器件尺寸缩小，要求晶片表面平整度达到纳米级。
化学机械抛光技术的原理及应用
化学机械抛光技术的原理及应用化学机械抛光技术（Chemical Mechanical Polishing，简称CMP），是一种兼具物理与化学原理的半导体制造工艺。
它使用了化学反应和机械磨擦相结合的方式，以达到在硅片表面形成平整、精细的表面结构的目的。
近年来，随着芯片制造工业的不断发展，化学机械抛光技术已经成为半导体光刻制程中必要的工艺步骤。
一、原理化学机械抛光技术的原理就是先将磨料和化学药品混合在一起，形成一定浓度的溶液，然后将此溶液涂布到芯片表面进行加工。
当芯片与磨料及化学药品溶液接触后，化学药品将会发生化学反应，改变硅片表面的化学性质，使其发生软化，从而有利于磨料的附着。
同时，磨料的有序分布可以起到增大切削速率的作用。
这种工艺使用的磨巧通常是硬化颗粒状的氧化铝或硅石，其径数大约在50微米左右。
在施加机械力的情况下，这些颗粒会像刀片一样切削硅片表面，起到去除芯片表面不平整结构的作用。
在这个过程中，通过加入一些稳定镜面表面的化学药剂，同时控制磨擦力和磨料大小，可以使得抛光表面形成高质量的精细图案。
二、应用CMP 技术在半导体制造过程中，主要起到了以下五方面的作用：1. 通过将芯片表面变得平整，可以避免由于局部结构过高而产生的散射现象。
这在半导体射频器件制造过程中尤其显著，因为在射频器件中，即使极小的表面误差也可能会导致性能下降。
2. 加工抛光可以去除杂质，避免在后续加工过程中导致不必要的错误。
3. 因为半导体表面物质的颗粒试剂是微小的，所以它们之间的摩擦力往往很强。
通过 CMP 技术，可以让它们表面变得较为光滑，降低其表面能，减小其之间摩擦力，提高运动时的流畅度。
4. 由于 CMP 可以加工各种硬度的材料，因此它可以用于各种材料的制程步骤，如碳化硅、钨等高熔点材料。
这种方法相对于机械加工可以省略多道步骤，从而实现一系列化学加工和机械加工的一体化。
5. CMP 技术可以有效地平整硅片表面，使得不同的电路之间板面间距更小。
简述化学机械抛光的优点
简述化学机械抛光的优点
化学机械抛光（Chemical Mechanical Polishing，CMP）是一种结合了化学反应和机械研磨的平坦化技术，常用于集成电路制造过程中。
它具有以下优点：
1. 全局平坦化：CMP 可以实现全局平坦化，使整个硅片表面具有高度的平整度。
这对于制造集成电路至关重要，因为高度平坦的表面可以提高芯片的性能和可靠性。
2. 高精度：CMP 能够提供高精度的表面处理，可以控制材料去除的速率和深度，从而实现对硅片表面的精确平坦化。
这有助于满足集成电路制造中对特征尺寸和形貌的严格要求。
3. 去除速率高：CMP 具有较高的材料去除速率，可以快速地去除硅片表面的多余材料。
这有助于提高生产效率和降低制造成本。
4. 良好的选择性：CMP 可以实现对不同材料的选择性去除，例如可以去除硅、氧化硅、金属等材料，而同时保留其他材料。
这使得 CMP 在多层结构制造中具有重要应用。
5. 可重复性：CMP 过程具有良好的可重复性，可以在不同批次和不同硅片上获得一致的平坦化效果。
这有助于确保芯片的质量和一致性。
6. 适应性强：CMP 技术可以适应不同尺寸和形状的硅片，包括 200mm、300mm 甚至更大尺寸的硅片。
这使得 CMP 在大规模集成电路制造中具有广泛的应用。
综上所述，化学机械抛光具有全局平坦化、高精度、去除速率高、良好的选择性、可重复性和适应性强等优点。
这些优点使得 CMP 成为集成电路制造中不可或缺的关键技术之一。
化学机械抛光工艺(CMP)全解(可编辑修改word版)
化学机械抛光液（CMP）氧化铝抛光液具体添加剂摘要：本文首先定义并介绍 CMP 工艺的基本工作原理，然后，通过介绍 CMP 系统，从工艺设备角度定性分析了解 CMP 的工作过程，通过介绍分析 CMP 工艺参数，对 CMP 作定量了解。
在文献精度中，介绍了一个 SiO2的CMP 平均磨除速率模型，其中考虑了磨粒尺寸，浓度，分布，研磨液流速，抛光势地形，材料性能。
经过实验，得到的实验结果与模型比较吻合。
MRR 模型可用于CMP 模拟，CMP 过程参数最佳化以及下一代 CMP 设备的研发。
最后，通过对 VLSI 制造技术的课程回顾，归纳了课程收获，总结了课程感悟。
关键词：CMP、研磨液、平均磨除速率、设备Abstract：This article first defined and introduces the basic working principle of the CMP process, and then, by introducing the CMP system, from the perspective of process equipment qualitative analysis to understand the working process of the CMP, and by introducing the CMP process parameters, make quantitative understanding on CMP.In literature precision, introduce a CMP model of SiO2, which takes into account the particle size, concentration, distribution of grinding fluid velocity, polishing potential terrain, material performance.After test, the experiment result compared with the model.MRR model can be used in the CMP simulation, CMP process parameter optimization as well as the next generation of CMP equipment research and development.Through the review of VLSI manufacturing technology course, finally sums up the course, summed up the course.Key word: CMP、slumry、MRRs、device1.前言随着半导体工业飞速发展，电子器件尺寸缩小，要求晶片表面平整度达到纳米级。
半导体化学机械研磨(CMP)工艺解密
半导体化学机械研磨（CMP）工艺解密化学机械研磨工艺：是个材料移除过程，结合化学侵蚀及机械抛光的工艺，将芯片表面平坦化的一个过程，单纯的化学研磨，表面精度较高，损伤低，完整性好，不容易出现表面/亚表面损伤，但是研磨速率较慢，材料去除效率较低，不能修正表面型面精度，研磨一致性比较差；单纯的机械研磨，研磨一致性好，表面平整度高，研磨效率高，但是容易出现表面层/亚表面层损伤，表面粗糙度值比较低。
化学机械研磨吸收了两者各自的优点，可以在保证材料去除效率的同时，获得较完美的表面。
有一种洗面奶产品，里面带有颗粒和洗面奶，磨砂洗面奶是在洗面奶中添加一些微小的颗粒。
通过这些颗粒与皮肤表面的摩擦作用，可以使洗面奶更有效地清除皮肤污垢以及皮肤表面老化的角质细胞。
类似磨砂的同时加上肥皂清洗的结合，这就是化学机械研磨。
研磨制程根据研磨对象不同主要分为：硅研磨(Poly CMP)、硅氧化物研磨(Silicon oxide CMP)、碳化硅研磨（Silicon carbide CMP）、钨研磨(W CMP)和铜研磨(Cu CMP)。
化学机械研磨通常去除什么呢？下图的是不是坑坑洼洼，或者有不想要的牺牲层，那就磨掉吗为什么要化学机械研磨？刚出炉的芯片Layer如下图，高低不平，坑坑洼洼，怎么办？磨。
芯片切面化学机械研磨用什么磨？磨头压住芯片，下面垫一张砂纸，然后配上洗面奶（研磨液Slurry），开磨。
原理图化学机械研磨磨好了什么样？光滑了，平坦了，白白嫩嫩的样子研磨前后几个典型的化学机械研磨工序STI CMPLI CMPILD CMP大马士革化学机械研磨CMP工艺，通常使用研磨垫，研磨液进行研磨，汤汤水水的一个过程。
随着半导体精度的越来越高，CMP的难度变得越来越大，通常来说8寸工厂CMP的员工躺着干，爽的不得了，12寸工厂CMP的员工干到躺不下，苦逼哈哈的。
化学机械研磨设备的样子，上图戴斯乃Ebara EAC。
CMP抛光— 化学机械抛光
CMP抛光—化学机械抛光概念CMP，即Chemical Mechanical Polishing，化学机械抛光。
CMP技术所采用的设备及消耗品包括：抛光机、抛光浆料、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。
CMP技术的概念是1965年由Monsanto首次提出。
该技术最初是用于获取高质量的玻璃表面，如军用望远镜等。
1988年IBM开始将CMP技术运用于4MDRAM 的制造中，而自从1991年IBM将CMP成功应用到64MDRAM 的生产中以后，CMP技术在世界各地迅速发展起来。
区别于传统的纯机械或纯化学的抛光方法，CMP通过化学的和机械的综合作用，从而避免了由单纯机械抛光造成的表面损伤和由单纯化学抛光易造成的抛光速度慢、表面平整度和抛光一致性差等缺点。
它利用了磨损中的“软磨硬”原理，即用较软的材料来进行抛光以实现高质量的表面抛光。
CMP抛光液CMP抛光液是以高纯硅粉为原料，经特殊工艺生产的一种高纯度低金属离子型抛光产品，广泛用于多种材料纳米级的高平坦化抛光。
如何抛光1. 机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。
超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。
利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。
光学镜片模具常采用这种方法。
2. 化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。
这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。
化学抛光的核心问题是抛光液的配制。
化学抛光得到的表面粗糙度一般为数10μm。
3. 电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。
化学机械抛光加工原理
化学机械抛光加工原理一、引言化学机械抛光加工（Chemical Mechanical Polishing，简称CMP）是一种在半导体制造和微电子技术中广泛应用的表面处理技术。
它通过在材料表面施加化学反应和机械力量的共同作用，使表面获得高度光洁度和平整度。
本文将详细介绍化学机械抛光加工的原理及其工作过程。
二、原理介绍化学机械抛光加工是一种复杂的物理化学过程，其基本原理可以概括为“化学反应与机械磨擦相结合”。
在CMP过程中，首先通过化学反应使材料表面形成一层可溶性物质，然后通过机械力量将这层可溶性物质从表面去除，从而实现材料表面的平整和光洁。
三、工作过程1. 表面润湿在CMP过程中，首先需要将研磨液润湿在抛光头和材料表面上。
研磨液由氧化剂、腐蚀剂、抛光剂等组成，可以改变材料表面的化学性质，使其与抛光头有较好的接触。
润湿作用有助于研磨液在表面形成均匀的膜层，为后续的化学反应和机械磨擦提供条件。
2. 化学反应在表面润湿后，研磨液中的腐蚀剂和氧化剂开始与材料表面发生化学反应。
腐蚀剂可以溶解材料表面的氧化物，而氧化剂则可以在表面形成一层可溶性的化合物。
通过这些化学反应，可以改变材料表面的形态和化学组成，为后续的机械磨擦提供条件。
3. 机械磨擦化学反应后，研磨液中的抛光剂开始发挥作用。
抛光剂由硬质颗粒组成，它们可以在研磨液的作用下与材料表面发生机械磨擦。
通过机械磨擦，可将材料表面的不均匀部分去除，使表面变得平整。
同时，抛光剂还可以填充表面微小的凸起部分，进一步提高表面的光洁度。
4. 清洗和检测在完成机械磨擦后，需要对材料表面进行清洗，去除残留的研磨液和颗粒。
清洗过程通常采用超纯水或化学试剂进行，以确保表面的干净和纯净。
清洗后，可以使用表面分析仪器对材料表面进行检测，评估抛光效果，并进行质量控制。
四、优点与应用化学机械抛光加工具有以下优点：1. 可实现高度光洁度和平整度的表面。
2. 可对不同材料进行抛光加工，包括金属、半导体、玻璃等。
化学机械研磨发展历程
化学机械研磨发展历程化学机械研磨，又称CMP（Chemical Mechanical Polishing），是一种同时利用化学反应和机械研磨作用将材料表面平整化的技术。
它广泛应用于半导体制造工艺中，用于制作平坦的晶体硅衬底和集成电路芯片。
化学机械研磨最初是在20世纪80年代末在美国发展起来的。
当时，半导体工业急需一种能够克服化学腐蚀和切割磨损的技术来平整化硅表面。
经过多年的努力，科学家们最终发展出了化学机械研磨的原理和方法。
早期的化学机械研磨主要应用于硅衬底的制备过程。
在这个过程中，硅衬底表面经过了一系列的化学处理，然后被放置在旋转的平坦台上。
硅衬底与搭载研磨液的研磨头接触，并施加适当的力，使硅表面产生切割和化学反应，进而实现表面平整化。
这一方法不仅平整度高，而且可以达到亚纳米级的表面粗糙度。
随着半导体工业的迅速发展，化学机械研磨技术也逐渐得到了进一步的改进和扩展。
在1994年，化学机械研磨技术首次被应用于集成电路的制造过程中。
CMOS（互补金属氧化物半导体）制造工艺中，化学机械研磨被广泛应用于化学气相沉积膜（如氧化层和聚酰亚胺层）和金属膜（如铝或钨）的平整化。
在21世纪的发展中，化学机械研磨技术进一步得到了提升。
一方面，人们对研磨液的配方进行了改进，使其能够在更宽的材料范围内实现高效的研磨效果。
另一方面，不断提高的半导体工艺要求也推动了化学机械研磨技术的进步。
例如，在近年来的芯片制造中，多层金属结构和超低K介电常数薄膜的制备对研磨技术提出了更高的要求。
因此，化学机械研磨技术不断进行改进，以满足不断发展的半导体制造工艺。
化学机械研磨技术的发展不仅在半导体制造工艺中发挥了重要作用，而且在其他领域也得到了应用。
例如，在光学芯片制造和微机电系统（MEMS）制造中，化学机械研磨技术也被广泛采用。
此外，由于其能够兼顾高效性和高精度的特点，化学机械研磨技术在材料科学和工程领域的表面处理和制备过程中也具有广阔的应用前景。
CMP化学机械抛光Slurry的蜕与进(DOC 6页)
CMP化学机械抛光Slurry的蜕与进(DOC 6页)CMP Slurry的蜕与进岳飞曾说：“阵而后战，兵法之常，运用之妙，存乎一心。
”意思是说，摆好阵势以后出战，这是打仗的常规，但运用的巧妙灵活，全在于善于思考。
正是凭此理念，岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病，屡建战功。
如果把化学机械抛光(CMP，Chemical Mechanical Polishing)的全套工艺比作打仗用兵，那么CMP工艺中的耗材，特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年，托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势，迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说，“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry（由超细颗粒、化学氧化剂和液体介质组成的混合液）的存在下相对于一个抛光垫作旋转运动，借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除，并获得光洁表面（图1）。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造，之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来，满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前，CMP技术已成为几乎公认的惟一的全局平坦化技术，其应用范围正日益扩大。
目前，CMP技术已经发展成以化学机械抛光机为主体，集在线检测、终点检测、清洗等技术于一体的CMP技术，是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂，牵涉众多的设备、耗材、工艺等，可以说CMP本身代表了半导体产业的众多挑战。
cmp化学机械抛光 极限精度
cmp化学机械抛光极限精度（原创实用版）目录1.化学机械抛光（CMP）简介2.CMP 的极限精度3.CMP 技术的发展前景正文一、化学机械抛光（CMP）简介化学机械抛光（Chemical Mechanical Polishing，简称 CMP）是一种在半导体制造过程中用于平滑和抛光硅片的先进技术。
CMP 技术通过化学腐蚀和机械研磨的共同作用，能够实现对硅片表面的高精度抛光，从而满足集成电路对表面平整度的严苛要求。
二、CMP 的极限精度CMP 技术的极限精度是指该技术能够实现的最高表面平整度。
在实际应用中，CMP 的极限精度受到多种因素的影响，包括抛光液的成分、抛光垫的材质和硬度、抛光过程中产生的热量等。
随着半导体工艺的不断发展，对 CMP 技术的极限精度要求也越来越高。
目前，CMP 技术已经能够实现纳米级别的极限精度，满足了最先进的集成电路制造需求。
然而，随着制程技术的进一步发展，CMP 技术需要继续提高其极限精度，以满足未来半导体产业的发展需求。
三、CMP 技术的发展前景CMP 技术作为半导体制造领域的关键技术之一，其发展前景十分广阔。
未来，CMP 技术将继续向更高精度、更高效率和更环保的方向发展。
首先，随着集成电路制程技术的不断演进，对 CMP 技术的极限精度要求将不断提高。
因此，研究人员需要不断优化抛光液、抛光垫等关键材料，以提高 CMP 技术的极限精度。
其次，CMP 技术的效率也是未来发展的重要方向。
通过改进抛光工艺、提高抛光液的利用率等方式，可以提高 CMP 技术的抛光效率，降低生产成本。
最后，环保是 CMP 技术发展的重要趋势。
在抛光过程中产生的废液、废气等污染物需要得到妥善处理，以减少对环境的影响。
因此，研发更环保的 CMP 技术将成为未来的重要发展方向。
总之，CMP 技术在半导体制造领域具有举足轻重的地位。
化学机械抛光CMP技术的发展应用及存在问题
化学机械抛光(CMP)技术的发展、应用及存在问题雷红 雒建斌 马俊杰(清华大学摩擦学国家重点实验室 北京 100084) 摘要:在亚微米半导体制造中,器件互连结构的平坦化正越来越广泛采用化学机械抛光(C MP)技术,这几乎是目前唯一的可以提供在整个硅圆晶片上全面平坦化的工艺技术。
本文综述了化学机械抛光的基本工作原理、发展状况及存在问题。
关键词:C MP 设备 研浆 平面化技术Advances and Problems on Chemical Mechanical PolishingLei Hong Luo Jianbin Ma J unjie(T he S tate K ey Lab oratery of T rib ology,Tsinghua University100084)Abstract:Chemical mechanical polishing(C MP)has become widely accepted for the planarization of device interconnect structures in deep submicron semiconductor manu facturing1At present,it is the only technique kn own to provide global planarization within the wh ole wafers1The progress and problem of C MP are reviewed in the paper1K eyw ords:CMP Equipment Slurry Planarization1 C MP的发展、应用随着半导体工业沿着摩尔定律的曲线急速下降,驱使加工工艺向着更高的电流密度、更高的时钟频率和更多的互联层转移。
由于器件尺寸的缩小、光学光刻设备焦深的减小,要求片子表面可接受的分辨率的平整度达到纳米级[1]。
2024年化学机械抛光(CMP)技市场前景分析
化学机械抛光（CMP）技术市场前景分析引言化学机械抛光（CMP）技术是一种用于平整表面的先进加工方法。
它与传统的机械抛光相比，能够实现更高的抛光精度和更好的表面平整度。
CMP技术在半导体制造、集成电路、光学器件等领域有广泛的应用。
本文将对CMP技术的市场前景进行分析。
CMP技术的发展CMP技术的发展已经相对成熟，并在多个领域得到了广泛应用。
随着电子产业的迅猛发展，半导体晶圆制造的需求不断增加，从而推动了CMP技术的不断发展壮大。
此外，CMP技术在光学器件、平板显示器等领域的应用也在逐渐扩大。
CMP技术市场规模根据市场调研数据显示，CMP技术市场在过去几年中保持稳定增长的趋势。
2020年，全球CMP技术市场规模达到XX亿美元，并预计在未来几年内将持续增长。
主要推动CMP技术市场增长的因素包括：半导体产业的快速发展、高性能电子器件的需求增加以及新兴应用领域的不断拓展。
CMP技术市场应用1. 半导体制造CMP技术在半导体制造过程中的应用主要包括晶圆平坦化和金属化程式。
晶圆平坦化是半导体制造过程中的重要步骤，用于去除晶圆表面的凹陷和突起，以达到更高的电子器件性能和制造精度要求。
金属化程式则用于在晶圆表面形成金属导线，实现电路连接。
2. 光学器件CMP技术在光学器件制造中的应用主要是为了提高光学器件的表面平整度和精度。
例如，在光学镜片的制造过程中，使用CMP技术能够去除镜片表面的微小瑕疵，提高镜片的光学性能。
3. 平板显示器CMP技术在平板显示器制造中的应用主要是为了提高显示面板的平整度和色彩鲜艳度。
CMP技术能够去除显示面板表面的不均匀性和缺陷，使得显示屏的视觉效果更加出色。
CMP技术面临的挑战和机遇挑战：1.技术进一步提升：CMP技术需要不断提升抛光效果、减小表面残留物、降低抛光时间等方面的要求，以适应不同应用领域的需求。
2.成本控制：对于一些高精度的领域，CMP技术的成本较高，需要进一步降低成本，以提高竞争力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMP Slurry的蜕与进岳飞曾说：“阵而后战，兵法之常，运用之妙，存乎一心。
”意思是说，摆好阵势以后出战，这是打仗的常规，但运用的巧妙灵活，全在于善于思考。
正是凭此理念，岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病，屡建战功。
如果把化学机械抛光(CMP，Chemical Mechanical Polishing)的全套工艺比作打仗用兵，那么CMP工艺中的耗材，特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年，托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势，迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说，“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry（由超细颗粒、化学氧化剂和液体介质组成的混合液）的存在下相对于一个抛光垫作旋转运动，借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除，并获得光洁表面（图1）。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造，之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来，满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前，CMP技术已成为几乎公认的惟一的全局平坦化技术，其应用范围正日益扩大。
目前，CMP技术已经发展成以化学机械抛光机为主体，集在线检测、终点检测、清洗等技术于一体的CMP技术，是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂，牵涉众多的设备、耗材、工艺等，可以说CMP本身代表了半导体产业的众多挑战。
”安集微电子的CEO王淑敏博士说，“主要的挑战是影响CMP工艺和制程的诸多变量，而且这些变量之间的关系错综复杂。
其次是CMP的应用范围广，几乎每一关键层都要求用到CMP进行平坦化。
不同应用中的研磨过程各有差异，往往一个微小的机台参数或耗材的变化就会带来完全不同的结果，slurry的选择也因此成为CMP工艺的关键之一。
”CMP技术所采用的设备及消耗品包括：抛光机、slurry、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。
其中slurry和抛光垫为消耗品。
Praxair的研发总监黄丕成博士介绍说，一个完整的CMP工艺主要由抛光、后清洗和计量测量等部分组成。
抛光机、slurry和抛光垫是CM P工艺的3大关键要素，其性能和相互匹配决定CMP能达到的表面平整水平（图2）。
Slurry是CMP的关键要素之一，其性能直接影响抛光后表面的质量。
Slurry 一般由超细固体粒子研磨剂(如纳米级SiO2、Al2O3粒子等)、表面活性剂、稳定剂、氧化剂等组成。
固体粒子提供研磨作用，化学氧化剂提供腐蚀溶解作用。
影响去除速度的因素有：slurry的化学成分、浓度；磨粒的种类、大小、形状及浓度；slurry的粘度、pH值、流速、流动途径等。
Slurry的精确混合和批次之间的一致性对获得硅片与硅片、批与批的重复性是至关重要的，其质量是避免在抛光过程中产生表面划痕的一个重要因素。
Cabot Microelectronics的亚太地区研发总监吴国俊博士介绍说，抛光不同的材料所需的slurry组成、pH值也不尽相同，最早也是最成熟的是氧化物研磨用slurry。
用于氧化物介质的一种通用slurry是含超精细硅胶颗粒（均匀悬浮）的碱性氢氧化钾（KOH）溶液，或氢氧化胺（NH4OH）溶液。
KOH类slurry 由于其稳定的胶粒悬浮特性，是氧化物CMP中应用最广的一种slurry。
K+离子是一种可移动的离子玷污，非常容易被互连氧化层，如硼磷硅玻璃（BPSG）俘获。
NH4OH类的slurry没有可动离子玷污，但它的悬浮特性不稳定，并且成本较高。
此类slurry的pH值通常为10-11，其中的水含量对表面的水合作用和后面的氧化物平坦化至关重要。
在金属钨（W）的CMP工艺中，使用的典型slurry是硅胶或悬浮Al2O3粒子的混合物，溶液的pH值在5.0～6.5之间。
金属的CMP大多选用酸性条件，主要是为了保持较高的材料去除速率。
一般来说，硅胶粉末比Al2O3要软，对硅片表面不太可能产生擦伤，因而使用更为普遍。
WCMP使用的slurry的化学成分是过氧化氢（H2O2）和硅胶或Al2O3研磨颗粒的混合物。
抛光过程中，H 2O2分解为水和溶于水的O2，O2与W反应生成氧化钨（WO3）。
WO3比W软，由此就可以将W去除了。
Slurry研究的最终目的是找到化学作用和机械作用的最佳结合，以致能获得去除速率高、平面度好、膜厚均匀性好及选择性高的slurry。
此外还要考虑易清洗性、对设备的腐蚀性、废料的处理费用及安全性等问题。
与二十多年前相比，slurry的研究已经从基于经验转变为成熟的基于理论和实践的结合。
因此，最终用户可以更好地控制并提高系统和工艺的稳定性、可靠性及可重复性。
Slurry急需“与时俱进”尽管CMP工艺在0.35μm节点就被广为采用，但是其发展和进步还是随着IC 集成的发展“与时俱进”，特别是新材料和新结构为其带来了不少进步良机。
“CMP工艺相当复杂，其发展速度一直处于IC制造工艺的前沿。
”Entrepix的总裁兼CEO Tim Tobin说，“新材料包括了掺杂氧化物、稀有金属、聚合物、高k/低k材料以及III-V族半导体材料等，比较热门的前沿结构则有MEMS、TSV、3D结构以及新的纳米器件等（图3），所有这些新兴技术都是摆在CMP 面前亟待解决的课题。
也正因为如此，CMP在半导体整个制造流程中的重要性不言而喻，成本与性能的博弈是未来不得不面对的问题。
”那么，所有这些芯片制造的“新宠儿”对于slurry来说意味着什么呢？“随着芯片制造技术的提升，对slurry性能的要求也愈发的严格。
除了最基本的质量要求外，如何保证CMP工艺整体足够可靠、如何保证slurry在全部供应链（包括运输及储藏）过程中稳定等，一直是slurry过去和现在面对的关键。
摩尔定律推动技术节点的代代前进，这将使slurry的性能、质量控制、工艺可靠性及供应稳定性面临更大的挑战。
”王淑敏博士说。
对于新材料来说，slurry不仅要有去除材料的能力，还要保证能够适时恰当的停留在所要求的薄膜层上。
对于某些新材料，如低k材料，其亲水性差，亲油性强，多孔性和脆性等特点还要求slurry的性能要足够温和，否则会造成材料的垮塌和剥离。
因此，如何去除线宽减小和低k材料带来的新缺陷，如何在减低研磨压力的情况下提高生产率等也是研发的重点。
“Cabot目前传统材料的slurry 就包括氧化物（D3582和D7200）、Cu（C8800）、Barrier （B7000）等，”吴国俊博士说，“同时，其它一些新材料，如Ru、Nitride、SiC等的slurry也有所涉足。
”在新结构方面，直接浅沟槽隔离(DSTI，Direct STI）就是典型的代表。
由于D STI CMP应用高选择比的slurry，相较于传统的STI CMP，它不需要额外的刻蚀步骤将大块的有源区上的氧化硅薄膜反刻，可以直接研磨。
显然，传统的氧化物slurry已无法满足DSTI CMP工艺的要求，以Ce为主要成分的slurry 成为90nm以下节点DSTI CMP工艺的首选。
BASF已经开始与专业化学品厂商Evonik Industries AG进行基于二氧化铈（CeO2）的slurry研发工作。
另一新集成结构的典型代表就是高k/金属栅结构。
“在45nm技术节点，高k/金属栅结构得以采用，它在为芯片带来更好性能的同时，也为CMP工艺和slur ry带来了诸多问题。
”Tim Tobin说。
金属栅的CMP过程通常可分为两步：氧化物的CMP和金属栅的CMP（图4）。
在氧化物CMP中，首先是要求氧化物的有效平坦化，其次是多晶硅的打开，这要求CMP后的薄膜要能够停留在恰当位置。
在金属栅的CMP中，栅极材料具有一定的特殊性，特别是未来极有可能被采用的钌（Ruthenium）、铂（Platinum）等金属很有可能成为金属栅材料的新选择。
这就要求所选择的slurry能够将栅极材料去除，endpoint的控制是关键和难点。
此外不能有金属残留和尽可能少的dishing缺陷。
当然，slurry 本身也不能在栅极部分带来额外的残留物。
降低缺陷是CMP工艺，乃至整个芯片制造的永恒话题。
王淑敏博士介绍说，半导体业界对于CMP工艺也有相应的“潜规则”，即CMP工艺后的器件材料损耗要小于整个器件厚度的10%。
也就是说slurry不仅要使材料被有效去除，还要能够精准的控制去除速率和最终效果。
随着器件特征尺寸的不断缩小，缺陷对于工艺控制和最终良率的影响愈发的明显，致命缺陷的大小至少要求小于器件尺寸的50%（图5）。
新缺陷的不断出现，为slurry的研发带来了极大的困难。
新型slurry创意无限吴国俊博士认为，尽管目前的研磨颗粒仍为SiO2、Al2O3和CeO2为主，但是slurry的整体趋势朝着更强的化学反应活性、更温和的机械作用的方向发展。
这将促进柔软研磨颗粒的研发，从而减少在低k绝缘材料表面产生线状划痕的可能。
在slurry中采用混合型的颗粒，即聚合物与传统陶瓷颗粒的结合体，在平整度改善以及缺陷度降低方面展示出了良好的前景。
陶瓷颗粒通常具有较强的研磨能力，因此去除率较高，但同时这也会在与硅片接触点附近产生更强的局部压强。
很多时候，这会导致缺陷的产生。
因此，研磨颗粒的形状变得至关重要（边缘尖锐的或是圆滑的），而通常这依赖于slurry颗粒的合成工艺。
与陶瓷颗粒相反，聚合物颗粒通常比较柔软，具有弹性且边缘圆滑，因此能够将所施加的应力以一种更加温和、分布均匀的方式传递到硅片上。
理论上讲，带聚合物外壳的陶瓷颗粒能够将这两者的优点完美的结合在一起，因为坚硬的颗粒可以以一种非损伤的方式施加局部应力。
这种结合体具有提高研磨移除率、改善平整度、降低缺陷发生率的潜力。
在slurry中添加抑制剂或其它添加剂也是未来slurry发展的趋势之一。
Tim T obin认为，在IC器件进一步向着体积更小，速度更快的技术要求驱动下，互连技术平坦化要求集中体现在：提高平面度、减少金属损伤、降低缺陷率。
对于铜互连结构来说，由于铜本身无法产生自然钝化层，发生在宽铜线上的分解或腐蚀力，可能对窄线条产生极大的局部影响，造成严重的失效。
对于先进的铜互连工艺，slurry中的抑制剂成分至关重要。
