《液压与气压传动》习题

附件8 《液压与气压传动》习题

《液压与气压传动》习题

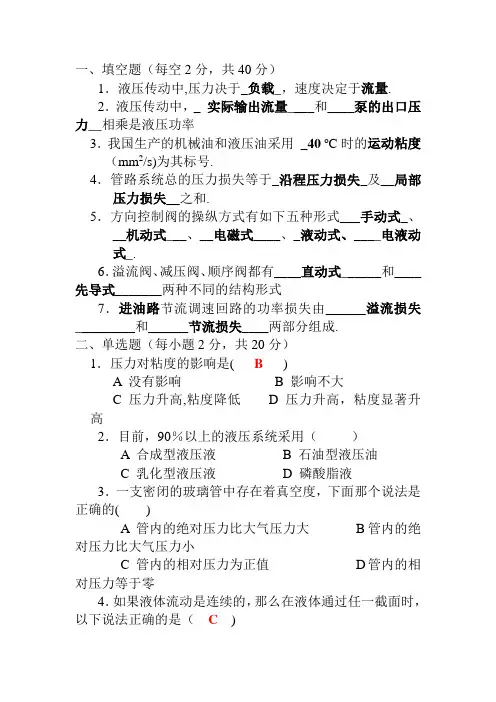

1．1 液压传动系统由哪几部分组成？各部分的作用是什么？

1．2 液压传动与机械传动、电传动相比有那些优点？为什么有这些优点？

1．4普通液压油与抗磨液压油有什么区别？

第二章习题

2．1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施?

2．2 叶片泵能否实现正、反转?请说出理由并进行分析。

2．3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。

2．4 齿轮泵的模数m=4 mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000 r／min 时，泵的实际输出流量Q=30 L／min，求泵的容积效率。

2.5 YB63型叶片泵的最高压力p max=6.3MPa，叶片宽度B =24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ= 13°,定子曲线长径R=49mm，短径r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速n=960r／min，试求：(1)叶片泵的实际流量是多少?(2)叶片泵的输出功率是多少?

2．6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径d=22mm，柱塞分布圆直径D=68mm，柱塞数z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速n=1450r／min，泵输出压力

p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。

第三章习题

3.1 多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么?

3.2 已知单杆液压缸缸筒直径D=50mm，活塞杆直径d=35mm，液压泵供油流量为q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)?

3.3 一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10MPa，流量为

q=25L／min，缸筒直径为D=100mm，柱塞外径为d=80mm，柱塞内孔直径为d0=30mm，试求柱塞缸所产生的推力和运动速度。

3.4 设计一单杆活塞液压缸，要求快进时为差动连接，快进和快退(有杆腔进油)时的速度均为6m／min。工进时(无杆腔进油，非差动连接)可驱动的负载为F=25000N，回油背压为0.25 MPa，采用额定压力为6.3MPa、额定流量为25L／min的液压泵，试确定：(1)缸筒内径和活塞杆直径各是多少?(2)缸筒壁厚最小值(缸筒材料选用无缝钢管)是多少?

第四章习题

4.1 滤油器有哪些种类?安装时要注意什么?

4.2 根据哪些原则选用滤油器?

4.3 在液压缸活塞上安装O形密封圈时，为什么在其侧面安放挡圈?怎样确定用一个或两个挡圈?

4.4 举例说明油箱的典型结构及各部分的作用。

4.5 设蓄能器的充气压力为6MPa，求在压力为13 MPa和7 MPa之间时可供2L油液的蓄能器的容积，按等温充油、绝热放油和等温过程两种情况计算。

第五章习题

5.3 说明O型、M型、P型和H型三位四通换向阀在中间位置时的特点。

5.5 O型机能的三位四通电液换向阀中的先导电磁阀一般选用何种中位机能?由双液控单向阀

组成的锁紧回路中换向阀又选用什么机能? 为什么?

5.6 在图5.22(a)所示液动换向阀和图5.23(a)所示电液换向阀中，主阀和先导阀各是几台肩式?T、

A、P、

B、T所对应的阀体环形沟槽，何处为构成阀口节流边的工作槽?

6.1 分析比较溢流阀、减压阀和顺序阀的作用及差别。

6.3 现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断?

6.4 若减压阀调压弹簧预调为5MPa ，而减压阀前的一次压力为4MPa 。试问经减压后的二次压力是多少?为什么?

6.5 顺序阀是稳压阀还是液控开关?顺序阀工作时阀口是全开还是微开?溢流阀和减压阀呢? 6.8 电磁溢流阀有何用途?

6.9 将图6.8所示(远程)溢流阀的P 口通过几米长的管道与先导型溢流阀的遥控口K （图6.9）相连后即可实现远程调压，请在图6.10的基础上画出远程调压的原理简图，并作简要说明? 6.10 图6.22所示顺序阀的先导阀为何做成滑阀?

6.11 先导式溢流阀的阻尼孔起什么作用?如果它被堵塞将会出现什么现象?如果弹簧腔不与回油腔相接，会出现什么现象?

第七章 习 题

7.1 在节流调速系统中，如果调速阀的进、出油口接反了，将会出现怎样的情况?试根据调速阀的工作原理进行分析。

7.2 将调速阀和溢流节流阀分别装在负载(油缸)的回油路上，能否起速度稳定作用? 7.3 溢流阀和节流阀都能作背压阀使用，其差别何在?

7.7 利用两个插装阀(逻辑阀)单元组合起来作主级，以适当的电磁换向阀作先导级，构成相当于二位三通电液换向阀。

7.8 利用四个逻辑阀单元组合起来作主级，以适当的电磁换向阀作先导级，分别构成相当于二位四通、三位四通电液换向阀。

第八章 习 题

8.1 在图8.25所示的双向差动回路中，A 1、A 2和A 3分别表示液压缸左、右腔及柱塞缸的有效工作面积，q P 为液压泵输出流量，如A 1>A 2，A 3+A 2>A 1，试确定活塞向左和向右移动的速度表达式。 8.2 在图8.26所示的系统中，活塞

的工作循环为“快进(差动)→工进

(节流)→快退→停止”。已知活塞面积A 1等于活塞杆腔环形面积A 2的2

倍，液压泵的额定流量为q 0，溢流阀的调定压力为1．0MPa ，油液通过各换向阀时的压力损失均为△

p =0．2MPa ，忽略摩擦和管道压力损失。求：

①快进时液压泵的工作压力； ②快进时活塞运动速度的表达式； ③工进时液压泵的工作压力； ④快退时液压泵的工作压力。

8.4 图8.28所示回路中，液压泵的输出流量Q p =10L ／min ，溢流阀调整压力P Y =2MPa ，两个薄壁孔口型节流阀的流量系数均为C q =0.67，两个节流阀的开口面积分别为A T1=2×10-6m 2，A T2=1×10-6m 2，液压油密度ρ=900kg ／m 3，试求当不考虑溢流阀的调节偏差时: (1)液压缸大腔的最高工作压力； (2)溢流阀的最大溢流量。

8.7 图8.31所示回路中，已知两液压缸的活塞面积相同，即A =0.02m 2，负载分别为F 1=8×103 N ，

图 8.25 q P

图8.26
