SF6微水测试仪
sf6在线监测装置试验方法及注意事项
sf6在线监测装置试验方法及注意事项
SF6在线监测装置的试验方法包括以下步骤：
1. 试验前确保各断路器和隔离开关的位置正确。
2. 进行局放测量时，要保证开关室内无杂声，以免干扰测量结果。
3. 当仪器不使用电池工作时，仪器必须接地。
4. 检验时压力变化必须十分缓慢（大约为/s），必须避免在气体密度继电器上吹风和直接日照。
5. 使用SF6微水测试仪，通过GIS充气口，使用配套接口与GIS连接，调节进气阀达到标准压力测量SF6微水含量。
连续测量五次数值，准确记录。
6. 将实测气体压力与在线监测采集数据比对。
7. 将微水试验结果与在线监测数据比较，检查是否满足误差要求。
8. 模拟SF6气体压力达到监测报警门限值，观察在线监测设备的反应。
此外，SF6在线监测装置的注意事项有以下几点：
1. 保持装置在良好的通风环境下工作，以免影响仪器的性能和寿命。
2. 定期对装置进行校准和检查，确保其准确性和可靠性。
3. 在使用过程中，应避免将探头长时间置于高浓度SF6气体中，以免对探头造成损坏。
4. 在进行设备维护和校准时，应遵循相关的安全规范和操作程序，确保人员安全和设备完好。
5. 对于具有高浓度SF6气体的区域，应采取必要的安全措施，如使用防爆设备、加强通风等，以降低气体浓度和潜在的风险。
以上信息仅供参考，如有需要，建议咨询专业人士。

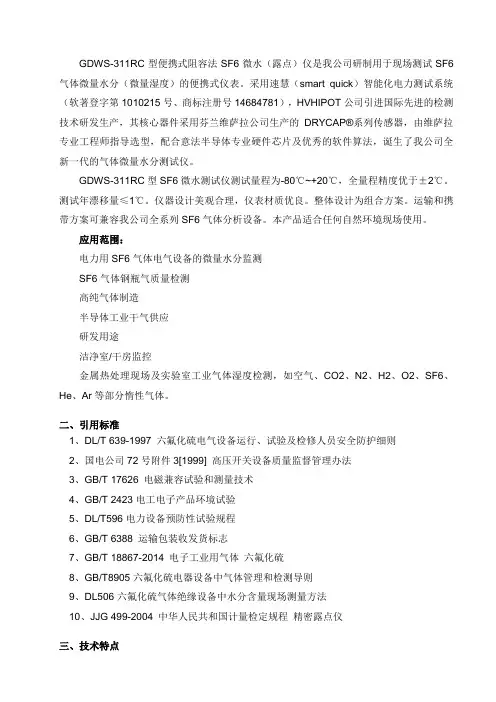

阻容法SF6气体微量湿度测试仪(进口传感器)
GDWS-311RC型便携式阻容法SF6微水（露点）仪是我公司研制用于现场测试SF6气体微量水分（微量湿度）的便携式仪表。
采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的检测技术研发生产，其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器，由维萨拉专业工程师指导选型，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的气体微量水分测试仪。
GDWS-311RC型SF6微水测试仪测试量程为-80℃~+20℃，全量程精度优于±2℃。
测试年漂移量≤1℃。
仪器设计美观合理，仪表材质优良。
整体设计为组合方案。
运输和携带方案可兼容我公司全系列SF6气体分析设备。
本产品适合任何自然环境现场使用。
应用范围：电力用SF6气体电气设备的微量水分监测SF6气体钢瓶气质量检测高纯气体制造半导体工业干气供应研发用途洁净室/干房监控金属热处理现场及实验室工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。
二、引用标准1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则2、国电公司72号附件3[1999] 高压开关设备质量监督管理办法3、GB/T 17626 电磁兼容试验和测量技术4、GB/T 2423电工电子产品环境试验5、DL/T596电力设备预防性试验规程6、GB/T 6388 运输包装收发货标志7、GB/T 18867-2014 电子工业用气体六氟化硫8、GB/T8905 六氟化硫电器设备中气体管理和检测导则9、DL506 六氟化硫气体绝缘设备中水分含量现场测量方法10、JJG 499-2004 中华人民共和国计量检定规程精密露点仪三、技术特点产品技术规范书1. 优于±2℃的测量精度。
2. 全通道高分子材料设计，保证无水分挂壁现象，保证测试速度。
SF6微水测试仪讲解
1 六氟化硫气体微水含量的影响
2 六氟化硫微水检测仪的原理
目
3 六氟化硫微水检测仪面板讲解
录
4 六氟化硫微水检测仪测量方法
5 六氟化硫微水检测仪菜单操作
6 六氟化硫微水检测仪注意事项
01 六氟化硫气体微水含量的影响
（1） 在一些金属物的参与下， SF6在高温200℃以上温度可与水发生水解反应，生成活泼的HF和SOF2，腐 蚀绝缘件和金属件，并产生大量热量，使气室压力升高。 （2） 在温度降低时，过多的水份可能形成凝露水，使绝缘件表面绝缘强度显著降低，甚至闪络，造成严重 危害。 （3） 气体密度降低至一定程度将导致绝缘和灭弧性能的丧失。
03 六氟化硫微水检测仪面板讲解
1、前面板
同时按下两侧的支架调解按钮，可以调节支架的角度。
2、后面板
3、液晶屏
04 六氟化硫微水检测仪测量方法
SF6的测量方法分类
SF6气体含水量的测量方法根据原理不同，通常可分为三种：电解法、露点
法和阻容法。1）电解法。采用库仑法测量气体中微量水分，其定量基础为法拉第
02 六氟化硫微水检测仪的原理
• 智能微水测量仪采用了原 装进口湿度传感器作为湿 度开敏感元件。当被测气体 中关的微量水分进入传感器 采柜样室，水蒸汽被吸附到 传抗种标处一次电器感发变准理器生化线器的变是性加微化进电以孔，行信处中传放号理，感大，，使器转通最其将换过后容这成微送 到元液晶屏上显示。 件
06 六氟化硫微水检测仪注意事项
1、仪器应放置在安全位置，防止摔坏。避免剧烈震动。 2、勿测有腐蚀性的气体。 3、调节气体流量时，流量阀应缓慢打开，使流量指示在0.5升/分钟左右。 4、仪器使用前，应及时充电。充电时只需将电源线接入220V插座，无需打 开电源开关，仪器将自动充电，充电时间一般需要20个小时以上。

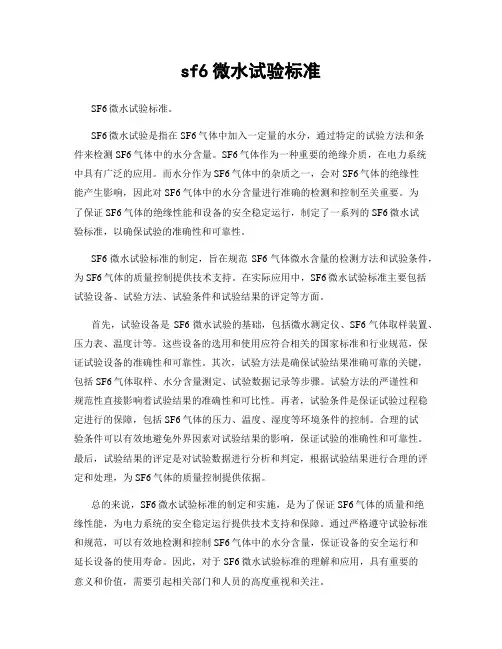

sf6微水试验标准
sf6微水试验标准SF6微水试验标准。
SF6微水试验是指在SF6气体中加入一定量的水分，通过特定的试验方法和条件来检测SF6气体中的水分含量。
SF6气体作为一种重要的绝缘介质，在电力系统中具有广泛的应用。
而水分作为SF6气体中的杂质之一，会对SF6气体的绝缘性能产生影响，因此对SF6气体中的水分含量进行准确的检测和控制至关重要。
为了保证SF6气体的绝缘性能和设备的安全稳定运行，制定了一系列的SF6微水试验标准，以确保试验的准确性和可靠性。
SF6微水试验标准的制定，旨在规范SF6气体微水含量的检测方法和试验条件，为SF6气体的质量控制提供技术支持。
在实际应用中，SF6微水试验标准主要包括试验设备、试验方法、试验条件和试验结果的评定等方面。
首先，试验设备是SF6微水试验的基础，包括微水测定仪、SF6气体取样装置、压力表、温度计等。
这些设备的选用和使用应符合相关的国家标准和行业规范，保证试验设备的准确性和可靠性。
其次，试验方法是确保试验结果准确可靠的关键，包括SF6气体取样、水分含量测定、试验数据记录等步骤。
试验方法的严谨性和规范性直接影响着试验结果的准确性和可比性。
再者，试验条件是保证试验过程稳定进行的保障，包括SF6气体的压力、温度、湿度等环境条件的控制。
合理的试验条件可以有效地避免外界因素对试验结果的影响，保证试验的准确性和可靠性。
最后，试验结果的评定是对试验数据进行分析和判定，根据试验结果进行合理的评定和处理，为SF6气体的质量控制提供依据。
总的来说，SF6微水试验标准的制定和实施，是为了保证SF6气体的质量和绝缘性能，为电力系统的安全稳定运行提供技术支持和保障。
通过严格遵守试验标准和规范，可以有效地检测和控制SF6气体中的水分含量，保证设备的安全运行和延长设备的使用寿命。
因此，对于SF6微水试验标准的理解和应用，具有重要的意义和价值，需要引起相关部门和人员的高度重视和关注。
综上所述，SF6微水试验标准是为了保证SF6气体的质量和绝缘性能，为电力系统的安全稳定运行提供技术支持和保障。
sf6气体微水含量标准
sf6气体微水含量标准
运行中SF6断路器气体微水含量标准：微水范围：-60～+20℃、精度:±2℃。
响应时间（+20℃）：-60～+20℃、 5s（63%） 45s（90%）、+20～-60℃、10s（63%） 240s（90%）。
SF6气体微水仪采用世界先进的英国ALPHA公司最新传感器技术，它采用DRYCAP-薄膜传感技术，复和薄膜湿敏材料，拥有三项世界专利。
SF6 气体湿度的测量：
对于SF6气体湿度的测量，常用的方法有镜面法、重量法、库仑电解法、电容法等。
第一、二种方法对环境条件要求比较高，测量的时间长，怕污染等，一般只用作仲裁分析。
第三种方法测量时耗气量较大、怕污染，测量的时间长等，使用时设备要提前一天通电通气干燥，而且重复性差。
第四种方法也就是目前采用最多的方法，由于它测量时间短、耗气量小、不怕污染等优点。
sf6微水测试仪检定规程
sf6微水测试仪检定规程
《SF6微水测试仪检定规程》。
SF6微水测试仪是用于检测硫化氢气体中的微水含量的设备，它在电力行业和其他领域中具有重要的应用价值。
为了确保测试结果的准确性和可靠性，需要严格遵守检定规程进行操作。
一、设备准备。
1.检查SF6微水测试仪的外观和零部件是否完好，确保设备没有损坏。
2.根据设备说明书正确安装测试仪，并连接好电源和气源。
二、环境条件。
1.测试环境应保持干燥，温度在5-40摄氏度之间。
2.避免阳光直射和强风吹动，以免影响测试结果的准确性。
三、标准物质。
1.使用标准物质进行校准，确保标准物质的有效期和稳定性。
2.根据设备说明书正确配置标准物质的浓度和体积。
四、操作步骤。
1.打开SF6微水测试仪，进行预热和稳定。
2.根据标准物质的浓度进行零点校准和量程校准。
3.将待测样品装入测试仪，进行测试。
4.记录测试结果，确保操作记录的准确性和完整性。
五、数据处理。
1.对测试结果进行数据处理和分析，计算出微水含量。
2.根据测试结果进行合格与否的判定。
六、设备维护。
1.测试结束后，关闭设备，清洁测试仪并存放到指定位置。
2.定期进行设备的维护和保养，确保设备的正常运行和准确性。
严格遵守SF6微水测试仪检定规程，可以保证测试结果的准确
性和可靠性，为电力行业和其他领域的生产和运行提供重要的技术
支持。
SF6设备微量水分测试仪技术规范
SF6设备微量水分测试仪通用技术规范本规范对应的专用技术规范目录序号名称编号设备微量水分测试仪专用技术规范1309010-0000-01 1 SF6SF6设备微量水分测试仪采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：错误!未找到引用源。
改动通用部分条款及专用部分固化的参数；错误!未找到引用源。
项目单位要求值超出标准技术参数值；错误!未找到引用源。
需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、投标人应逐项响应技术规范专用部分中相应内容。
填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
SF6微水、环境、密度在线监测系统
SF6微水、环境、密度在线监测系统目录一、SF6微水在线监测系统 (2)1、SF6微水在线监测的必要性 (2)2、安装DR2200在线微水变送器的意义 (2)3、DR2200在线微水变送器使用范围 (3)4、DR2200微水变送器技术指标 (3)5、系统组成 (3)6、设计方案 (4)二、SF6环境在线监测系统 (6)1、系统简介 (6)2、系统组成 (6)3、DR2000型 SF6环境在线监测系统技术参数及功能 (7)4、系统安装方法 (9)三、DR2202密度变送器 (10)1、概述 (10)2、外形尺寸 (11)3、技术指标 (12)一、SF6微水在线监测系统近年来，随着电力工业的发展，SF6电气设备用量越来越多。
为了保证SF6电气设备的安全可靠运行，对SF6电气设备内SF6气体微水含量在线监测实现故障早期预测，已在电网公司、发电集团、各大用电企业得到了大量的推广和使用。
1、SF6微水在线监测的必要性SF6高压电气设备在制造和运行中都会有SF6气体受潮现象，直接影响设备内的绝缘性能，严重时将导致设备放电、短路等恶性事故的发生。
因此国家电网运行规程规定，在设备投运前和运行中都必须对SF6气体的密度和含水量进行定期检测。
国内相关标准：2、安装DR2200在线微水变送器的意义1）．安全性提供安全、连续、有效的微水含量数据。
便携式SF6气体微水检测仪的缺点：●检测SF6气体微水含量时须排放大量的SF6气体，以达到微水平衡后才能得到准确的试验数值；●测量后需要补气，补气后气室中的微水含量是否合格无法判断●无法提供连续微水含量数据；2）．环保性DR2200在线微水变送器无须放气；使用便携式SF6气体检测仪须排放大量SF6气体，而SF6气体是一种温室气体，国际规定也不能直接排入大气，直接排放加剧了环境污染。
3）．经济性DR2200在线微水变送器只需一次性投资。
使用便携式SF6气体检测仪必须排放大量SF6气体，每分钟排量为1-5升，需要5-10分钟才能够达到平衡，每升SF6气体价格约为160元，因此每次检测需要4000-8000元，这还不包括人工和设备费用，每年至少需要检测两次。
微水测试仪说明书
微水测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、主要特点 (6)四、操作步骤 (8)一、概述该仪器具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大、可迅速、准确地定性和定量检测SF6断路器和GIS 的泄漏点和年泄漏率。
二、主要技术指标１．最小检测值：0.01μL/L２．检测范围：10-30μL/L100-200μL/L300-500μL/L３．响应时间： <1秒４．恢复时间： 10秒５．示值误差：≤±3%６．重复性：≤1%７．稳定性：零点漂移：<±1%量程漂移：<±1%８．指示方法：指示仪表显示和声光讯号９．探枪检测长度：５米10．连续工作时间：３小时11．仪器电源： 220V 50H z12．使用环境：温度：5-45℃相对湿度：≤±1%13：整机重量： 20公斤三、主要特点：1.体积小，重量轻：尽最大要能采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。
sf6微水传感器工作原理
sf6微水传感器工作原理SF6微水传感器是一种用于检测SF6气体中微量水分含量的仪器，其工作原理主要基于湿度测量技术。
SF6气体是一种常用的绝缘介质，在电力系统中广泛应用于高压电器设备中，用于阻止电气设备的电弧和放电过程。
然而，SF6气体中微量的水分含量会对设备的绝缘性能产生负面影响，因此需要对SF6气体中的水分进行监测和控制。
SF6微水传感器的工作原理主要分为两个部分：湿度测量和信号处理。
首先，湿度测量部分利用一种特殊的湿度传感器来测量SF6气体中的水分含量。
这种传感器通常采用电容式或电阻式的湿度测量原理。
在SF6气体中，水分子会与传感器表面发生作用，导致湿度传感器的电容或电阻发生变化。
通过测量这种变化，可以确定SF6气体中的水分含量。
为了提高测量的准确性和可靠性，SF6微水传感器通常会采用温度和压力补偿技术。
温度和压力对湿度测量结果有直接影响，因此需要对这两个因素进行补偿。
一般来说，通过在传感器中添加温度和压力传感器，可以实时监测SF6气体的温度和压力，并根据这些数据对湿度测量结果进行修正。
接下来，信号处理部分将湿度测量结果转化为电信号，并进行信号放大和滤波处理。
传感器测量的湿度信号通常是微弱的，需要经过放大才能得到可靠的测量结果。
此外，由于SF6微水传感器通常工作在复杂的电磁环境中，需要对信号进行滤波处理，以去除干扰信号，提高信号的可靠性和稳定性。
经过信号处理后的湿度信号可以通过显示屏或输出接口进行显示和记录。
用户可以通过观察湿度数值来了解SF6气体中的水分含量，从而及时采取相应的措施，保证设备的正常运行。
SF6微水传感器是一种基于湿度测量原理的仪器，用于检测SF6气体中微量水分含量。
通过湿度传感器的测量和信号处理，可以实时准确地监测SF6气体中的水分含量，为电力系统的运行提供重要的参考数据。
该传感器具有测量准确、可靠性高等特点，对于保障设备的绝缘性能和延长设备寿命具有重要作用。
sf6微水测试合格标准
电器设备用的气体绝缘母线进行微水测试，合格标准是含水量不超过干燥器入口处含水量的30%^[4]^。
SF6微水测试的合格标准分为两种情况：变压器、GIS等套管专用微水测试合格标准是含水量<100ppm，即微水含量小于100ppm，且在标准大气条件下，湿度低于1%时，SF6气体可视为合格；对于无监督条件下运行的SF6设备，运行初期可暂按每3个月测量一次，根据实际情况可半年或一年一次，必须采用专业有效的检测仪器设备进行检测，不可随意用试纸测试判断，避免误判为不合格^[2]^。
对于微水测试不满足以上条件的可以参考有关标准适当处理。
对于未抽真空的设备测试值比真空处理后测试值偏高一些是属于正常现象^[4]^。
更多信息可以参考：SF6微水测试的检测仪器、测试原理及注意事项等^[4]^。
YTC4620-08 SF6 微水测试仪-用户操作手册说明书
YTC YTC462046204620--08 SF608 SF6微水测试仪微水测试仪用户操作手册用户操作手册尊敬的顾客尊敬的顾客感谢您使用本公司YTC4620-08 SF6微水测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的按合同执行。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害防止火灾或人身伤害使用适当的电源线使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带避免接触裸露电路和带电金属电金属电金属。
产品有电时，请勿触摸裸露的接点和部位。
SF6气体的微水检测2018.3
7
五、六氟化硫气体的安全使用
5.1 六氟化硫新气的安全使用和充装时的安全防护 5.1.1 六氟化硫新气中可能存在一定量的毒性分解物，在使用六氟化硫新气的过 程中，要采取安全防护措施。制造厂提供的六氟化硫气体应具有制造厂名称、 气体净重、灌装日期、批号及质量检验单，否则不准使用。 5.1.2 对新购入的六氟化硫气体要进行抽样复检，参照DL/T595—1996《六氟化 硫电气设备气体监督细则》实施。复检结果应符合六氟化硫新气标准(见附录B)， 否则不准使用。 5.1.3 从钢瓶中引出六氟化硫气体时，必须用减压阀降压。 5.1.4 避免装有六氟化硫气体的钢瓶靠近热源或受阳光曝晒。 5.1.5 使用过的六氟化硫气体钢瓶应关紧阀门，戴上瓶帽，防止剩余气体泄漏。 5.1.6 户外设备充装六氟化硫气体时，工作人员应在上风方向操作；室内设备充 装六氟化硫气体时，要开启通风系统，并尽量避免和减少六氟化硫气体泄漏到 工作区。要求用检漏仪做现场泄漏检测，工作区空气中六氟化硫气体含量(体积 比)不得超过1000×10-6。
家环保规定标准后，方可排放。
5.4.2 设备解体前，应对设备内六氟化硫气体进行必要的分析测定，根据有
毒气体含量，采取相应的安全防护措施。设备解体工作方案，应包括安全防
护措施。
5.4.3 设备解体前，用回收净化装置净化六氟化硫运行气，并对设备抽真空，
用氮气冲洗3次后，方可进行设备解体检修。
5.4.4 解体时，检修人员应穿戴防护服及防毒面具。设备封盖打开后，应暂
8
5.2 六氟化硫试验室工作人员的安全防护 5.2.1 六氟化硫试验室是进行六氟化硫新气和运行气体测试的场所，因此化 验人员经常会接触有毒气体、粉尘和毒性化学试剂。试验室除具备操作毒性 气体和毒性试剂的一般要求外，还应具有良好的底部通风设施(对通风量的 要求是15min内使室内换气一次)。 5.2.2 酸度、可水解氟化物、矿物油测定的吸收操作应在通风柜内进行；色 谱分析的有毒试样尾气和易燃的氢载气应从色谱仪排气口直接引出试验室； 生物毒性试 验的尾气应经碱液吸收后排出室外。 5.2.3 每个分析人员务必遵守分析试验室操作规程和六氟化硫气体使用规则， 新来的工作人员在没有正式工作之前，首先要接受安全教育和有关培训。 5.2.4 试验室内不应存放剧毒和易燃品，使用时应随领随用。 5.2.5 分析人员应配备个人安全防护用品。
sf6微水测试试验标准
SF6微水测试试验标准●测试仪器精度和校准要求用于SF6微水测试的仪器应具备高精度和可靠性。
仪器精度应优于±0.5℃, 分辨率应达到0.1℃。
在测试前后，应对仪器进行校准，确保数据的准确性。
校准可采用标准温度计或经过校准的参考仪器进行。
●测试环境条件要求测试环境应满足以下要求：●环境温度：10℃~30℃；●环境湿度：≤80%相对湿度；●空气流通性良好，无明显的尘埃和腐蚀性气体；●无强烈震动和电磁干扰。
在特殊环境下进行测试时，如高海拔地区或极寒地区，应根据实际情况调整测试方法和标准。
气体质量要求用于SF6微水测试的气体应满足以下要求：●SF6纯度：≥99.999%；●气体中水分含量：≤100ppmv；●气体中其他杂质：符合相关标准要求。
测试操作步骤以下是SF6微水测试的常规操作步骤：4.1 准备工作：准备好测试仪器、连接管、密封件等所需物品。
检查仪器是否处于正常状态，确认被测气体的质量和状态。
4.2 连接气体：将连接管连接到被测设备的气体入口和出口，确保连接处密封良好。
连接管应选用低渗透性的材料，以减少测试过程中气体的流失。
4.3 开始测试：开启仪器，按照仪器说明书设置相关参数，如温度、压力等。
等待仪器稳定后，开始记录数据。
4.4 数据记录：记录每个时间点的温度、压力和湿度数据。
在测试过程中应尽量减少开关仪器和中断测试的操作，以确保数据的连续性和准确性。
同时，应对异常数据进行审查和处理，如有必要可重新测试。
在数据处理和分析方面，应根据测试数据绘制温湿度曲线图等图形，以帮助判断设备的运行状况和潜在问题。
此外，应对数据进行统计分析，找出规律和趋势，为设备维护和检修提供依据。
在编写测试报告时，应按照规范编写报告标题、目录、摘要等信息，确保报告清晰易懂。
报告中应包括测试目的、测试环境、测试步骤、数据记录及分析结果等内容。
同时，应对异常数据或异常情况予以说明和解释。
测试报告的格式应符合公司或行业标准的要求。
sf6微水试验标准
SF6微水试验标准
SF6微水试验是一种检测SF6气体中水分含量的重要方法，其标准如下：
一、试验设备
1. 试验设备应符合国家有关标准，并经过国家认证。
2. 试验设备应具有高精度、高稳定性的特点，能够保证测试结果的准确性。
3. 试验设备应包括真空泵、干燥剂、水分检测仪、压力表等主要部件。
二、试验条件
1. 环境温度应保持在10℃-30℃之间，相对湿度不大于70%。
2. 试验设备应放置在平稳的地面上，并保证其周围没有强烈的震动和电磁干扰。
3. 在进行试验前，应将SF6气体存储在干燥、通风良好的环境中，并确保气体中没有杂质和水分。
三、试验步骤
1. 将SF6气体通过管道导入试验设备中，并连接好所有接口。
2. 开启真空泵，将SF6气体中的水分抽出，并经过干燥剂进行干燥处理。
3. 将干燥后的气体导入水分检测仪中进行检测，记录下检测结果。
4. 根据检测结果，对SF6气体中的水分含量进行分析和处理。
四、试验结果分析
1. 如果SF6气体中的水分含量超过标准值，应采取措施进行处理，并重新进行试验。
2. 如果SF6气体中的水分含量符合标准值，则可以将其用于电气设备中。
以上是SF6微水试验的标准及操作步骤，希望能对您有所帮助。
六氟化硫微水试验标准
六氟化硫微水试验标准
六氟化硫微水试验标准是指在工业生产中对六氟化硫中微水含量进行检测的标
准化方法。
六氟化硫是一种重要的化工原料，广泛用于制备氟化合物、有机氟化合物和高温润滑剂等。
而微水含量对六氟化硫的生产和使用过程都有着重要的影响，因此需要建立准确可靠的试验标准来保证产品质量和生产安全。
首先，进行六氟化硫微水试验前需要准备好相应的试验设备和试剂。
常用的试
验设备包括微水分析仪、干燥器、烧杯、磁力搅拌器等。
而试验所需的试剂主要包括甲醇、乙醇、去离子水等。
在进行试验之前，需要对试验设备和试剂进行严格的检查和校准，确保其准确可靠。
其次，进行六氟化硫微水试验时，需要按照标准操作程序进行。
首先将待测样
品与甲醇等有机溶剂混合，并在磁力搅拌器上搅拌均匀，然后将混合溶液置于干燥器中进行干燥处理。
接着将干燥后的溶液加入微水分析仪中进行分析，得出六氟硫中微水含量的测试结果。
最后，根据试验结果对产品质量进行评估和控制。
根据六氟化硫微水试验标准，可以得出产品中微水含量的准确数据，进而对产品质量进行评估。
如果产品质量不符合要求，需要及时调整生产工艺，保证产品质量符合标准要求。
总之，六氟化硫微水试验标准的建立和实施，对于保障产品质量和生产安全具
有重要意义。
通过严格按照标准操作程序进行试验，可以得出准确可靠的试验结果，为产品质量的控制和改进提供有力支持。
希望各相关行业单位能够重视六氟化硫微水试验标准的执行，提高产品质量，确保生产安全。
GDWS-311RC SF6微水测试仪试验报告2019
16742
2017-02-17
1250-307082099
环境条件：
湿度：29±5%RH
温度：24±2℃
气压：1012±20hPa
未经武汉国电西高电气有限公司的书面批准，本报告除全文外不得转载。
3、结论：经检测合格，准予出厂。
测试员:审核:
参考露点值（℃）1）
测定露点值
（℃）
差值（℃）
最大允许差值（℃）
测量不确定度2）
（℃）
-56.9
-57.3
-0.4
±1.8
±0.6
8
±0.5
-9.9
-9.0
0.9
±1.8
±0.5
4.1
3.1
-1
±1.8
±0.5
1）范围在0℃以下为霜点
2）置信级95%，K=2（包括被校准仪器的重复性）
试验报告
名称：SF6微水测试仪型号规格：GDWS-311RC
产品编号：GY032019120012测试日期：2019.03.28
环境温度：15℃环境湿度：60％
一、试验方法
试验方法：doc210447-a
通过对比参考露点仪，对以上仪器露点输出值进行校准。
测量结果可通过国家二级授权相关计量单位溯源。
二、校准结果：
模拟输出校准结果：
规定值（mA）
测定输出值（mA）
差值（mA）
最大允许差值（mA）
12.000000
12.003590
0.003590
±0.20
校准用设备：
设备类型
设备编号
校准日期
证书编号
373 LX
06-0119
2018-01-24
SF6微水测试仪的作用是什么？SF6微水测试为什么很重要？
SF6微水测试仪的作用是什么？SF6微水测试为什么很重要？
要了解以上两个问题，首先我们要知道SF6是什么？SF6是一种绝缘气体，这种介质目前广泛运用在高压和超高压领域里面，而且SF6气体基本已经取代了其他的绝缘介质。
所以它的运用非常广泛。
知道SF6气体之后，再来说说SF6微水测试仪的作用是什么？SF6微水测试仪看名字我们可以大致了解，这种仪器的作用是用来检测SF6气体中的水分含量，也就是我们所熟知的湿度。
那为什么SF6微水测试很重要呢？这是因为，虽然SF6气体作为一种广泛运用的绝缘介质，它的使用也存在一些问题。
SF6作为一种绝缘介质，和气体的湿度，也就是微水含量有着密切的关系。
SF6在电弧电晕的作用下，可与水发生化学反应生成强腐蚀物质HF和剧毒的氟化物，危及设备及人员的安全，严重时可能出现爆炸事故。
当设备内SF6气体的湿度过高，水分以液态存在于绝缘件表面时，就会降低绝缘件表面的放电电压，也就降低了设备的内绝缘。
运行中设备
的绝缘除了主要和湿度有关外，还和其他参数如温度，压强等有关。
而在不同的压强下测得的同样的湿度值，设备的绝缘水平也是不一样的。
因此做好含量检测和水分控制对于安全供电及供水是非常重要的。
目前国内比较好的YTC4620-08 SF6微水测试仪采用英国ALPHA 公司的AS3湿度传感器，全量程内做到测量准确可靠，长期稳定性好，重复性好。
不受灰尘粒子和大多数化学物污染的影响，广泛适用于电力、化工、航空、冶金、医药、食品等行业。
该仪器的测量时间短并且抗污染、体积小、重量轻，使用便捷，是一款非常好用的微水测试仪器！。
微水测试
SF6 微水测试 一、作业前的准备 （一）理论知识 1、 SF6 性质SF6 气体无色、无味、无毒、不易燃烧极其稳定的惰性气体，其比重是空气的 5.1 倍。
具有优良的绝缘性能，在比较均匀的电场中，压力为 0.1MPa 时，其绝缘强度约为空气的 2~3 倍；具有较强灭弧能力，其灭弧能力高于空气近 100 倍。
它的电气性能受电场的均匀程度、 水份、杂质影响较大；在高温作用下，使 SF6 气体分解为有毒的低氧化合物，如 SF2、SF4、 SOF4、SO2F2 等。
2、 水的危害SF6 电气设备中气体含有的水分可与 SF6 分解产物发生水解反应产生有害物质，严重腐 蚀气体设备，影响灭弧；在设备内部结露，容易产生沿面放电（闪络）而引起事故，破坏绝 缘性。
3、 水的来源 (1) 断路器内部绝缘件处理不良，含水量较多。
(2) SF6 新气质量较差。
(3) 充气工艺不佳。
(4) 抽真空工艺不良。
(5) 充气管道、接头等元件处理不彻底。
(6) 断路器密封结构不可靠。
运行中水份渗入断路器内部。
4、 微水测试时间： (1) SF6 电气设备新安装、大修后，在投入运行前应对设备进行微水测量。
(2) 设备投入运行后需要定期进行微水测量。
(3) 必要时。
5、 阻容法SF6 电气微水测试方法主要有电解法、阻容法和露点法。
本次实训采用的是露点法。
（二）工器具 便携式精密露点仪 RA601FD，电源，万用表，扳手，接头。
1 21、充电接口 2、气体排出 口二、作业内容 应用便携式精密露点仪 RA601FD，对 SF6 断路器进行微水测试。
测试数据：Td ——露点温度；RH——相对温度；P——设定的大气压力；T——湿敏传感器测量温度；PPM——水含量测试结果； PPMS——标测值（20 摄氏度时水含量）。
三、作业中危险点分析及控制措施 1、 当需进行微水测试的 SF6 电气设备在室外时，作业人员应站在上风侧进行微水测试，以 防气体中毒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、测量结束
所有设备测量结束后，关闭露点仪电源。
五、 菜单操作
在测量状态，通过确定键可以进入功能菜单，如图。
一 保存记录 二 查看记录 三 删除记录 四 参量设置
1、保存数据
在测量状态，通过长按“确定”键（2 秒）可以进入功能菜单， 按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存 数据页面，保存数据时，可以根据设备进行编号。双击“左”键进入 编号设置，设备编号最多为六位，可以通过“上”、“下”键增加数值 大小，“左”、“右”键调整数据位数。输入编号后，按“确定”键保 存编号，再按“确定”键，（此时等待 2 秒完成保存数据并自动进入 功能菜单）。按“返回”键可以返回到实时测量界面。
2、技术参数
1、测量范围：-80℃ ~ +20℃（露点） 2、测量精度：±2℃ （-80℃ ~ -50℃）
±1℃ （-49℃ ~ +20℃）（工作范围） 3、测量时间：≤3 分钟/点 4、采样流量：300ml/min±20% 5、显示方式：液晶显示器、全中文界面、带背光 6、电 源：交直两用，充电电池可连续工作 8 小时 7、检验方式：开机自校功能 8、整机重量：3.5kg 9、整机尺寸：长×宽×高=250mm×100mm×300mm
二、测量原理
XGWL-Z 型 SF6 微水测试仪采用了原装进口湿度传感器作为湿度 敏感元件。当被测气体中的微量水分进入传感器采样室，水蒸汽被吸 附到传感器的微孔中，使其容抗发生变化，传感器将这种变化是进行 放大转换成标准线性电信号，通过微处理器加以处理，最后送到液晶 屏上显示。
1、技术特点
★ 快速测量：开机后无须预加热，快速达到露点饱和状态。 ★ 快速省气：测定时耗气仅 2L（101.2kPa）左右。
2、检查电量
本仪器推荐优先使用交流电。 使用直流电时，请查看右上角显示的电池电量，如果电量低于约 20％，请关机充电后继续使用。
3、开始测量
首先全部打开面板上的流量阀，然后用仪测量管道上的针型阀调 节流量，把流量调节到 0.6L/M 左右，开始测量 SF6 露点。
第一设备测量时间需要 6 分钟左右，其后每台设备需要 2-3 分钟。
三、仪器面板说明
1、 前面板
3
XGWL-Z 型 SF6 微水测试仪
支架调 解按钮
进气口
武汉西高华电电气有限公司 支架
流量计
流量阀
开关
液晶屏
键盘
注：同时按下两侧的支架调解按钮，可以调节支架的角度。
2、后面板
充电指示灯 AC220V
出气口 RS232
3、液晶屏
露点值 微水值 日期和时间
电池电量 环境温度
6
XGWL-Z 型 SF6 微水测试仪
武汉西高华电电气有公司
2、查看记录
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”
键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示
时从最后一个被保存的数据开始。可以按“上”、“下”键翻看数据。
双击“左”键进入当前数据删除，按“确定”键，可删除当前数据。
三、 仪器面板说明…………………………………………4 1、前 面 板 ………………………………………………4 2、后 面 板 ………………………………………………5 3、液 晶 屏 ………………………………………………5
四、 测量方法………………………………………………6 1、连接 SF6 设备………………………………………6 2、检 查 电 量 ……………………………………………6 3、开 始 测 量 ……………………………………………6 4、存 储 数 据 ……………………………………………6 5、测 量 其 他 设 备 ………………………………………7 6、测 量 结 束 ……………………………………………7
武汉西高华电电气有限公司
XGWL-Z 型 SF6 微水测试仪
武汉西高华电电气有限公司
目录
一、 概述……………………………………………………3 二、 测量原理………………………………………………3
1、技 术 特 点 ……………………………………………3 2、技 术 参 数 ……………………………………………4
XGWL-Z 型 SF6 微水测试仪
武汉西高华电电气有限公司
温馨提示
非常感谢使用该产品，他将会让您得到一个快速而准确的结果。 当您是第一次使用本产品时，敬请注意以下事项： 一、请先将被测气体管路接好，吹干内部水份。 二、开始测量，（调节流量计阀，也可打到最大不用），然后用测
量管道上的针型阀调节流量，使流量到 0.5-0.75 位置。 三、打开电源开关，等数据稳定后读数、保存。测量结束后，关
五、 菜单操作………………………………………………7 1、保 存 数 据 ……………………………………………7 2、查 看 记 录 ……………………………………………8 3、删 除 记 录 ……………………………………………8 4、参 数 设 置 ……………………………………………8
六、 注意事项………………………………………………8 七、 质保证书………………………………………………9
4、存储数据
设备测量完成后，可以将数据保存在仪器中，按“确定”键调出 操作菜单，具体操作方式见下节内容。
5
XGWL-Z 型 SF6 微水测试仪
5、测量其他设备
武汉西高华电电气有限公司
一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节 阀。将转接头从 SF6 电气设备上取下。如果需要继续测量其他设备， 请不要关闭仪器电源，按照上面步骤继续测量下一台设备。
环境湿度
4
XGWL-Z 型 SF6 微水测试仪
四、 测量方法
武汉西高华电电气有限公司
1、连接 SF6 设备
将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量 管道上另一端的针型阀；
再把测试管道上的快速接头一端插入露点仪上的采样口； 将排气管道连接到出气口。 最后将开关接头与 SF6 电气设备测量接口连接好，用扳手拧紧；
1
XGWL-Z 型 SF6 微水测试仪
一、概述
武汉西高华电电气有限公司
XGWL-Z 型 SF6 微水测试仪是本公司最新开发的现代化、高水平、 智能型测量仪器。该仪器无论从测量原理、自动化程度、使用的方便 性而言都有着同类仪器无法比拟的先进性，特别是采用了欧洲标准技 术，确保数据准确可靠。
XGWL-Z 型 SF6 微水测试仪测量范围宽、响应时间快、测量周期 短，显示直观，操作简便。该仪器适用的领域非常广泛，空气、氮气、 惰性气体以及任何不含腐蚀性介质的气体的湿度测量，尤其适合于 SF6 气体的湿度测量，电力、石化、冶金、环保、科研院所等部门均 可采用，有着极高的性价比。
2
XGWL-Z 型 SF6 微水测试仪
武汉西高华电电气有限公司
★ 自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。 ★ 数据存储：采用大容量设计，最多可存储 60 组测试数据。 ★ 显示清晰：液晶屏直接显示露点、微水（ppm）、环境温度、
环境湿度、 时间及日期、电池电量等内容。 ★ 便携式设计：仪器更轻，携带、使用方便。 ★ 内置电源：内置可充电电池，一次充足可连续工作 8 小时。
1、 由于疏忽大意，不按操作规程操作，而导致设备的损坏。 2、 不经同意，自行拆动设备，更换零部件引起的损坏。 3、 由于运输或其他搬运过程中，处理不当而引起的损失。
8
XGWL-Z 型 SF6 微水测试仪
武汉西高华电电气有限公司
附 录 ：(六氟化硫断路器含水量测量要求)
测试内容
标准（μl/l, 20℃）
闭电源，气路，等待下次测试。 微水测量仪放置长时间不使用时，在测试管道和气室中会剩有部 分空气，因此在第一次测试时，其中的高湿气体会影响其测试速 度，因为被测 SF6 气体达到饱和前需要先要将空气中的湿气带走。 所以我们会发现当测试第二台 SF6 电气设备及以后再测量的速 度就会很快（2-3 分钟）。
键进入，按“上”、“下”键选择修改时间、自动延时开关机、声音、
自动欠压开关机等，按“确定”键，进入修改时间页面。通过“上”、
“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输
入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。
六、 注意事项
♣ 仪器应放置在安全位置，防止摔坏。避免剧烈震动。 ♣ 勿测有腐蚀性的气体。 ♣ 调节气体流量时，流量阀应缓慢打开，使流量指示在 0.5 升/
按“取消”键可以返回上一级，此时不删除数据。
3、删除记录
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”
键选择“删除记录”菜单，双击“左”键指向“确任”；确按“确定”
键，可删除所有数据，按“取消”键可以返回上一页此时不删除数据。
4、参数设置
在测量状态，通过按“确定”键可以进入功能菜单，双击“左”
≤150 ≤150 ≤200 ≤300
武汉西高华电电气有限公司
欢迎使用我公司产品 电话：027-83655341 / 027-83655331
24 小时服务热线： 400-005-3855
地址：武汉·硚口区解放大道 128 号
9
分钟左右。 ♣ 仪器使用前，应及时充电。充电时只需将电源线接入 220V 插
座，无需打开电源开关，仪器将自动充电，充电时间一般需 要 10 个小时以上。
7
XGWL-Z 型 SF6 微水测试仪
七、质保证书
武汉西高华电电气有限公司
武汉西高华电电气有限公司生产的所有仪器设备实行保修， 保修期是从发货之日起三年，在保修期内，负责免费检查、修理、零 部件替换，用户附带生产的其他费用，如运输费用等由用户自己承担， 由下列情况造成的损失，将不负责任何修理费用：
六氟化硫断路器出厂和大修中（整体装复以前） 应分别测量开断单元和支柱单元水份值。
