破真空阀的安装
真空安全阀的安装及其管道布置
真空安全阀的安装及其管道布置
核心提示：真空安全阀的安装要点以及对应管道布置设计的要点
1、真空安全阀应直立安装并靠近被保护的设备或管道。
如不能靠近布置，则从被保护的设备或管道到真空安全阀入口的管道总压降，不应超过安全阀定压值的3％。
2、真空安全阀宜设置检修平台。
布置重量大的安全阀时要考虑安全阀拆卸后吊装的可能，必要时应设吊杆。
3、真空安全阀入口管道应采用长半径弯头。
4、真空安全阀出口管道的设计应考虑背压不超过安全阀定压的一定值。
对于普通型弹簧式安全阀，其背压不超过安全阀定压值的10％。
5、当排入放空总管或去火炬总管的介质带有凝液或可冷凝气体时，真空安全阀的出口应高于总管；否则，应采取排液措施。
6、排入密闭系统的安全阀出口管道应顺介质流向45°斜接在排放总管的顶部，以免总管内的凝液倒流入支管，并可减少真空安全阀背压，
7、当真空安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安装，以免阀杆和阀板连接的销钉腐蚀或松动时，阀板下滑。
当安全阀设。
生活饮用给水系统中真空破坏器的设置、选用及安装
生活饮用给水系统中真空破坏器的设置、选用及安装1 真空破坏器的设置根据可能发生的回流所造成的危害程度（详《建规》附录A），一般可采用设置真空破坏器或倒流防止器的回流污染防止措施。
两者的主要区别是：真空破坏器是防虹吸回流，不能用于防背压回流，用于生活饮用给水系统中规格一般不大于DN50mm，重量轻、体积小；倒流防止器是防背压回流，当然也可以防虹吸回流，用于生活饮用给水系统中规格一般不小于DN50mm，重量重、体积大。
1.1 真空破坏器的种类真空破坏器分为三种：（1）大气型真空破坏器：一种可在给水管内压力小于大气压时导入大气，在不通水时与大气相通的真空破坏器。
（2）压力型真空破坏器：一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的真空破坏器。
（3）软管型真空破坏器：一种专用连接软管的真空破坏器。
真空破坏器的局部阻力按其结构形式可按表1选用。
表1 真空破坏器局部阻力（kPa）结构形式公称尺寸DN(mm) 大气型压力型软管型水平直通管顶型角型组合水嘴水平直通角型组合水嘴A型B型153.6 忽略20.0 3.6 7.2 40.29.6 8.4 ―20 4.0忽略30.0 3.6 7.2 22.0 8.48.4 68.0 25 1.9 忽略40.0 3.6 5.0 24.0 8.4 12.0―32 ―忽略40.0――――――40 ―忽略60.0 ――――――50―忽略60.0 ――――――注：本表水流速度按：DN15~ DN20取小于等于1.0m/s，DN25~DN40取小于或等于1.2m/s，DN50取小于等于1.5m/s。
1.2 真空破坏器的设置场所《建规》第3. 2. 5C 条（该条文为强制性条文，必须严格执行）明确规定了真空破坏器的设置场所，内容如下：“从小区或建筑物内生活饮用水管道上直接接出下列用水管道时，应在这些用水管道上设置真空破坏器：（1）当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径2.5倍时，在其充（补）水管上；（2）不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其管道起端；（3）消防（软管）卷盘；（4）出口接软管的冲洗水嘴与给水管道连接处。
破真空阀的工作原理
破真空阀的工作原理嘿，朋友们！今天咱来唠唠破真空阀的工作原理。
你说这破真空阀啊，就像是一个特别靠谱的小卫士。
它平时不声不响的，可一旦需要它出马，那绝对不含糊。
想象一下，在一个封闭的系统里，要是突然出现了真空状态，那可不得了。
就好像一个气球，突然被抽走了里面的空气，瘪下去了。
这时候破真空阀就该登场啦！它就像是那个能及时给气球充气的小救星。
破真空阀是怎么工作的呢？其实很简单啦。
当系统里面的压力变得很低很低，接近真空的时候，它能感觉到哦。
然后呢，它就会“咔嚓”一下打开，让外界的空气能快速地跑进来，填补这个真空的地方。
这就好比是在沙漠里走了很久很久，口渴难耐的时候，突然看到了一泓清泉，那叫一个惊喜呀！你可能会问，为啥要装这个破真空阀呢？这用处可大了去啦！要是没有它，那系统可能会因为真空而受到损害，就像人没有了氧气会窒息一样。
而且，它还能保证系统的稳定运行呢。
比如说，在一些工业生产中，很多设备都需要一个稳定的压力环境。
要是没有破真空阀，那可能一会儿压力高得吓人，一会儿又变成了真空，这设备还不得被折腾坏呀！但是有了破真空阀在，就不用担心这些问题啦，它会默默地守护着，让一切都顺顺利利的。
再比如，在一些管道系统里，要是没有破真空阀，那水呀、气呀什么的可能就流不顺畅了，甚至可能会出现倒流的情况。
这多糟糕呀！但是有了它，就可以避免这些麻烦，让流体能乖乖地按照我们想要的方向流动。
你看，这破真空阀虽然不大，但是作用可不小呢！它就像是一个小小的英雄，在我们看不到的地方默默地发挥着自己的作用。
咱再回过头来想想，生活中不也有很多这样的“小英雄”吗？那些默默付出的人，他们可能不显眼，但是却不可或缺。
就像破真空阀一样，平时我们可能都不会注意到它，但是一旦它发挥作用，我们就会感叹：“哇，还好有它！”所以啊，我们可不要小瞧了身边这些看似不起眼的东西，它们说不定什么时候就会给我们带来大惊喜呢！破真空阀就是这样一个神奇的存在，它让我们的生活和工作更加安全、稳定、顺利。
破真空阀的安装指南
破真空阀的安装指南1.在安装破真空阀前,应对产品进行初步验收,初步验收由施工安装单位负责.未经初步验收合格的破真空阀,不得在工程中安装和使用;2.安装破真空阀前应彻底冲洗管路;3.破真空阀应安装在配水支管的最高点,其进气口应朝向下方;4.安装在室外的破真空阀,其进水端应设泄水阀,以便在冬天泄空防冻;5.破真空阀不得安装在通风柜或通风罩内,不得安装在有害有毒气体环境中;6.破真空阀的进气口应向下。
7.压力型破真空阀应安装在设备溢流水位上；压力型破真空阀应高出出水口最高溢流水位300mm以上。
8.软管型破真空阀安装高度应设置在距地面1000mm以上；用于固定器具的（澡盆或洗衣机），应高出其最高溢流水位150mm以上。
9. 在严寒和寒冷地区,当破真空阀设置在非采暖房间或室外时,应采取放空等防冻措施。
10.设有排气阀时，破真空阀应设置在排气阀的下侧。
11.在破真空阀的设置场所应有可靠地面排水措施。
12.在室内的破真空阀应明装,特殊情况下如需暗装,应安装在箱内,箱的大小应满足检修的需要,并在箱的门上设置百叶通气口,其通气口的面积应大于破真空阀的给水管道断面积的5倍;13.破真空阀进气孔距下方障碍物的最小净距不应小于破真空阀的公称尺寸;14.水平直通型破真空阀在室内安装时,应安装在从立管接出的横支管的始端;破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
远明丰破真空阀也可用于蒸汽换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。
阀门安装施工方案
阀门安装施工方案阀门安装施工方案一、施工前准备：1. 完成施工地点的勘测和测量，确定阀门的安装位置。
2. 根据设计要求，购买符合规格要求的阀门和相关材料。
3. 检查施工现场的环境和地基情况，确保施工安全。
4. 下达施工任务并组织施工人员进行技术交底。
二、工程材料及工具准备：1. 阀门、法兰等装配件。
2. 管道螺栓、垫圈等连接材料。
3. 管夹、管道支架等辅助材料。
4. 手持电钻、扳手、螺纹刀等常用工具。
三、施工步骤：1. 进行现场标线，确定阀门的安装位置，利用万能角规对阀门的位置进行测量，确保准确无误。
2. 按照设计要求调整并安装阀门座，安装前要进行检查，确保座阀的表面平整，无毛刺、破损等问题。
3. 将阀门放置在座阀上，并与管道连接，使用螺栓和垫圈进行紧固。
紧固前，应检查螺栓和垫圈是否符合要求。
4. 安装阀门后，进行阀门调试和密封性能测试，确保阀门的开关灵活且密封可靠，操作方便。
5. 安装完阀门后，根据需要进行连线的安装。
根据设计要求和现场实际情况，进行连接管道的测量和切割，使用法兰和螺栓进行连接，保证连接紧固并防止漏水。
6. 安装完毕后，对阀门及管道进行清洗，保证管道内清洁无杂质，确保阀门的正常使用。
四、施工安全措施：1. 施工人员必须进行必要的安全培训，了解施工现场的安全规范和操作要求。
2. 施工现场必须设置明显的安全警示标志，确保施工人员能够清楚识别危险区域。
3. 施工过程中，必须正确使用工具，禁止随意抛掷工具和材料，防止人员受伤。
4. 在施工现场设置有效的防护措施，如安全网、防护栏杆等，保证施工人员的安全。
五、施工质量要求：1. 阀门座和阀门连接处应平整、无破损，连接牢固。
2. 阀门安装后应灵活可靠，开启、关闭顺畅，无卡阻现象。
3. 阀门安装后应进行密封性能测试，确保阀门的密封可靠，防止漏水。
4. 连线安装应准确无误，连接处紧固可靠，且无渗漏。
六、施工总结：1. 完成施工后，对阀门的安装进行验收，并填写相关资料，包括施工记录和验收报告。

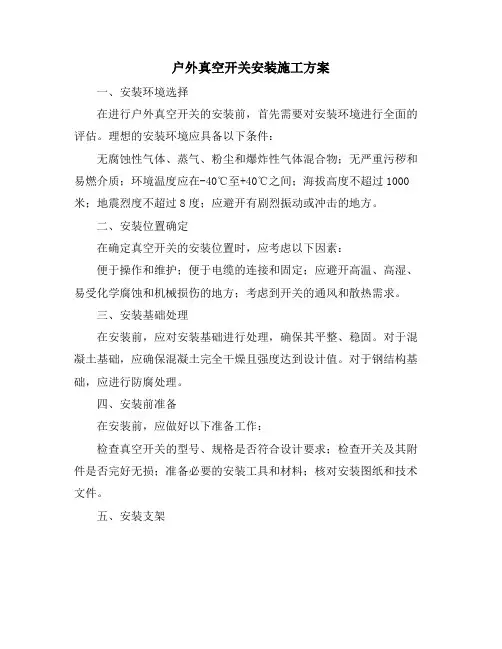

户外真空开关安装施工方案
户外真空开关安装施工方案一、安装环境选择在进行户外真空开关的安装前，首先需要对安装环境进行全面的评估。
理想的安装环境应具备以下条件：无腐蚀性气体、蒸气、粉尘和爆炸性气体混合物；无严重污秽和易燃介质；环境温度应在-40℃至+40℃之间；海拔高度不超过1000米；地震烈度不超过8度；应避开有剧烈振动或冲击的地方。
二、安装位置确定在确定真空开关的安装位置时，应考虑以下因素：便于操作和维护；便于电缆的连接和固定；应避开高温、高湿、易受化学腐蚀和机械损伤的地方；考虑到开关的通风和散热需求。
三、安装基础处理在安装前，应对安装基础进行处理，确保其平整、稳固。
对于混凝土基础，应确保混凝土完全干燥且强度达到设计值。
对于钢结构基础，应进行防腐处理。
四、安装前准备在安装前，应做好以下准备工作：检查真空开关的型号、规格是否符合设计要求；检查开关及其附件是否完好无损；准备必要的安装工具和材料；核对安装图纸和技术文件。
五、安装支架根据安装图纸，安装支架。
支架应安装牢固，水平度、垂直度应符合要求。
支架与基础的连接应可靠，确保开关在运行过程中不会因外力而移动或变形。
六、安装真空开关在支架上安装真空开关。
安装过程中应注意以下几点：真空开关的安装方向应符合设计要求；开关应安装牢固，不得有晃动或倾斜现象；确保开关的电气间隙和爬电距离符合要求；安装时应避免对开关造成损伤或污染。
七、连接电缆按照设计要求，连接电缆。
连接过程中应注意以下几点：电缆的型号、规格应符合设计要求；电缆的连接应牢固可靠，不得有松动或接触不良现象；电缆的弯曲半径应符合要求，避免过度弯曲导致绝缘层损坏；电缆的屏蔽层应按规定进行接地。
八、调试与测试完成安装后，应进行调试与测试，确保真空开关的正常运行。
调试与测试内容包括：操作机构应灵活可靠，分合闸指示正确；真空开关的电气性能应符合要求，无闪络、击穿等现象；电缆连接应牢固可靠，无发热或放电现象；接地电阻应符合要求。
以上即为户外真空开关安装施工方案的主要内容。
破真空阀安装
破真空阀安装破真空阀定义：英文名一般称做vacuum breaker valve，破真空阀用于容器或管道中，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，该阀能自动开启，破坏真空效应，可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
破真空阀的作用：破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
远明丰破真空阀也可用于蒸汽换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。
远明丰破真空阀在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。
简单来讲，破真空阀在系统中相当于一个负压安全阀，对保护系统相当重要，所以，不能随便取消系统上的破真空阀，也不能减少系统破真空阀的数量。
破真空阀的类型：破真空阀是一种能自动消除给水管道内真空，有效防止虹吸回流的装置，按建标CJ/T 324-2010破真空阀类型分为大气型、压力型和软管型。
大气型破真空阀英文名atmospheric vacuum breaker，一种可在给水管内压力小于大气压时导入大气的破真空阀。
在不通水时与大气相通的破真空阀，主要形式为单进气型；大气型破真空阀的局部水头损失宜0.02MPa，压力式破真空阀的局部水头损失宜0.035~0.045MPa。
阀门安装过程及施工方法
阀门安装过程及施工方法阀门安装前应检查前检查填料，其压盖螺栓须有足够的调节余量。
法兰或螺纹连接阀门应在关闭状态下安装。
焊接时阀门不宜关闭，防治过热变形。
安装阀门前，应按设计核对型号，并按介质流向确定其安装方向。
水平管道上的阀门，其阀杆一般应安装在上半周范围内。
阀门传动杆（深长杆）轴线的夹角不应大于300，其接头应转动灵活。
有热位移的阀门，传动杆有补偿措施。
阀门的操作机构和传动装置应进行必要调整，使之动作灵活，指示标准。
安装铸铁阀门时，应避免因强力连接或受力不均引起的损坏，安装阀门前，必须复核产品合格证和实验记录。
阀门的安装位置不应妨碍设备、管道及阀门本身的拆装和检修。
阀门安装高度应方便操作和检修，一般距地平1.2M为宜，当阀门中心距地平1.8M以上时，应集中布置，并设置固定平台。
并排管线上阀门，其手轮间净距离不得小于100M M，为了减小管道间距，并排布置的阀门最好错开布置。
直通升降式止回阀只能装在水平官道上，立式升降式止回阀及旋启式止回阀可以装在水平官道上也可以装在机制由下向上流动的垂直管道上。
2法兰安装①法兰连接时应保持平行，5偏差不大于法兰外径的1.5%，且不大约2mm。
不得用强紧螺栓的方法消除偏斜。
②法兰连接应保存同一轴线，其螺空中心偏差一般不超过孔径的5%，并保证螺栓自由穿入。
③法兰垫片应符合标准，不允许使用斜垫片或双层垫片。
④垫片安装时，可根据需要，分别涂以石墨粉、二硫化钼油脂、石墨机油等涂剂。
⑤法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于2倍螺栓。
⑥螺栓紧固后，应与法兰紧贴，不得有契缝。
需要加垫圈时，每个螺栓加垫圈不应超过一个。
⑦法兰与支架边缘或建筑物距离一般应不小于200mm。
⑧高温后低温管道法兰连接螺栓，在试运转时一般应进行热紧或冷紧。
破真空阀工作原理
破真空阀工作原理破真空阀工作原理：搞清楚破真空阀工作原理是了解破真空阀最有效的途径,为您整理分享破真空阀工作原理图文资料,便于您轻松掌握破真空阀工作原理.破真空阀原理是当系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动破真空阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到破真空阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候，工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时破真空阀候滴水不漏。
看到这里您应该明白了为什么破真空阀必须竖直向上安装，因为如果您水平安装的话，正压的时候密封件不能在自重的作用下密封住密封面，就会从吸气口漏水，如果倒置安装就更糟糕了，正压的时候反而在密封件自重作用下打开吸气口，相当于正压的时候是常开状态，更加密封不住了，破真空阀工作原理如下图:破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
远明丰破真空阀也可用于蒸汽换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。
远明丰破真空阀在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。
简单来讲，破真空阀在系统中相当于一个负压安全阀，对保护系统相当重要，所以，不能随便取消系统上的破真空阀，也不能减少系统破真空阀的数量。
破真空阀的产品特点：破真空阀工作安全可靠性高，正压状态时密封性好不漏水，负压状态时盖板灵活，补气迅速补气量大；破真空阀无需人员操作控制，完全自动工作，利用大气压座位动力源，无需外接其他动力源；远明丰破真空阀安装简单，无需调试，只需按说明书正确安装即可正常使用；远明丰破真空阀基本不需要维护维修；远明丰破真空阀,填补国内空白,解决市场上进口破真空阀价格偏贵,用户想用但用不起的难题.武汉远明丰科技生产制造破真空阀,是真正的破真空阀生产厂家,由于批量生产，破真空阀价格可以做到全国最低,所有本公司出售的破真空阀出现产品质量问题一年包换,是值得信赖的破真空阀公司.远明丰破真空阀是国内第一款国产破真空阀。
真空破坏阀安装位置及工作原理
真空破坏阀安装位置及工作原理
真空破坏阀的安装位置及工作原理
真空破坏阀是一种有效的真空保护装置，是普通仪表的补充，它能够在设备出现真空破坏时及时释放多余的真空，从而避免设备受损。
真空破坏阀的安装位置一般是在设备的真空室或室外管路的真空端，可以将真空控制在一定的范围内，以防止真空过低或过高。
真空破坏阀的工作原理是，当真空室内或管路真空压力超过设定值时，真空破坏阀会自动开启，释放多余的真空，从而避免设备的损坏。
真空破坏阀的开启压力是可调的，在安装时可以根据实际情况进行调节。
此外，真空破坏阀也具有自动关闭功能，在真空压力降到正常范围时，真空破坏阀会自动关闭，从而保护设备不受损害。
真空破坏阀的安装位置及工作原理非常重要，它可以有效保护设备，使其能够正常工作。
因此，使用真空破坏阀之前，应该充分了解真空破坏阀的安装位置及工作原理，以确保设备的安全运行。
户外真空开关安装施工方案
户外真空开关安装施工方案1. 简介户外真空开关安装施工方案是指在户外环境下针对真空开关进行安装和施工的详细方案。
本文将介绍户外真空开关的选型、安装前的准备工作、安装步骤以及施工注意事项，以确保施工过程顺利进行。
2. 选型在选择户外真空开关时，需要考虑以下几个方面：•额定电流和额定电压：根据实际需求确定户外真空开关的额定电流和额定电压。
•防护等级：户外环境通常会受到各种不利因素的影响，因此要选择具有足够的防护等级，以确保开关在恶劣天气条件下正常运行。
•抗雷击能力：户外设备容易受到雷击，因此要选择具有较强抗雷击能力的真空开关。
•耐候性能：户外设备要长期暴露在自然环境中，需要具有良好的耐候性能，不容易受到紫外线、温度变化等因素的影响。
3. 安装前准备工作在进行户外真空开关的安装之前，需要进行以下准备工作：3.1 确定安装位置根据实际需求和设计要求确定户外真空开关的安装位置。
安装位置应远离易燃物品和其他危险物，以确保人身安全和设备安全。
3.2 准备安装材料和工具根据安装的具体情况，准备好相应的安装材料和工具。
常用的安装材料包括支架、螺栓、密封垫片等，常用工具包括扳手、电钻等。
3.3 检查安装环境在进行安装之前，要仔细检查安装环境，确保没有电源、电缆等可能影响安装的障碍物。
4. 安装步骤4.1 安装支架首先，根据真空开关的尺寸和重量，选择合适的支架，并固定在安装位置上。
确保支架与地面垂直且稳固。
4.2 安装真空开关将真空开关放置在支架上，并根据开关的固定孔位置使用螺栓进行固定。
使用扳手进行拧紧，确保真空开关稳固固定在支架上。
4.3 连接电缆根据真空开关的电气连接图，使用导线连接真空开关和电源以及其他相关设备。
在连接过程中，注意遵循安装规范和电气安全要求。
5. 施工注意事项在进行户外真空开关的安装施工过程中，需要注意以下事项：•安全第一：施工人员必须戴好安全帽、工作服等个人防护装备，确保施工过程的安全。
•检查安装质量：在安装完成后，要仔细检查安装质量，确保支架和真空开关固定牢固，电缆连接牢靠。
真空阀门操作流程
真空阀门操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空阀门操作流程一、准备工作阶段。
在操作真空阀门之前，必须进行全面的准备工作。
阀门安装方法
阀门安装方法一、阀门的基本知识阀门，大家都知道，就是用来控制流体流动的工具。
无论是在工厂、家庭还是城市供水，阀门的身影随处可见。
想象一下，没了阀门，水就像无头苍蝇一样乱窜，真是让人头疼。
1.1 阀门的种类市面上有各种各样的阀门。
球阀、闸阀、止回阀，每一种都有自己的特点。
球阀开关方便，流量大；闸阀适合完全开或完全关的场合；止回阀能防止回流，保护系统安全。
选对了阀门，才能事半功倍。
1.2 阀门的材质阀门的材质也很重要。
常见的有铸铁、不锈钢和塑料。
铸铁结实耐用，但在腐蚀环境下容易出问题。
不锈钢则抗腐蚀，适合更苛刻的环境。
而塑料阀门轻便，适合小型应用。
每种材料都有其“专长”，选对了，才能保证系统运行顺畅。
二、安装前的准备安装阀门可不是随便一装就完事了。
咱得做好准备工作。
2.1 工具准备首先，工具得齐全。
扳手、螺丝刀、密封胶，样样不能少。
有些老工匠还会准备一把锤子，万一遇到顽固的螺丝，嘿嘿，锤子上场！2.2 测量和清理接下来，测量管道的尺寸。
阀门的口径得与管道吻合，才不会出现漏水的尴尬。
再就是，清理安装位置，确保没有杂物。
干净的环境，干净的心情，才能做出精致的活儿。
2.3 确认流向安装阀门前，确认流体的流向。
这点很关键，流向装错，真是“竹篮打水一场空”。
每种阀门都有流向标识，大家要仔细查看哦。
三、阀门的安装步骤安装阀门，心态得稳，手法得细。
3.1 对齐阀门首先，把阀门对齐管道。
放稳了之后，开始紧固螺丝。
记得不要用力过猛，过紧了可能会损坏阀门。
轻轻松松，慢慢来，确保阀门和管道之间的接触良好。
3.2 使用密封胶螺丝拧好之后，别急着完成。
记得涂上密封胶，防止漏水。
这可是细节中的细节，做好了，后顾无忧。
密封胶均匀涂抹，像给阀门穿上了一件“防护服”。
3.3 测试阀门安装完成后，得进行测试。
先缓慢开启阀门，观察是否漏水。
如果一切正常，再彻底打开。
这个过程就像打开宝箱，满怀期待。
看，水流畅通无阻，真是一种满足感。
四、注意事项虽然安装阀门不算难，但也有一些细节要注意。
阀门安装施工方案
阀门安装施工方案阀门安装方案在安装阀门之前，需要进行以下检查：1.仔细核对阀门型号和规格是否符合图纸要求。
2.检查阀杆和阀边是否开启灵活，是否存在卡住和歪斜现象。
3.检查阀门是否有损坏，特别是螺纹阀门的螺纹是否端正完整。
4.检查阀座与阀体的结合是否牢固，阀边与阀座、阀盖与阀体的结合是否良好，阀杆与阀边的联结是否灵活可靠。
5.检查阀门垫料、填料及紧固件是否适合工作介质的性质要求。
6.清除通口封盖，检查密封程度，确保阀边关闭严密。
在安装阀门时，需要注意以下事项：1.阀门的安装位置不应妨碍设备、管道和阀体本身的操作、拆装和检修，并且要考虑到组装外形的美观。
2.在水平管道上安装阀门时，阀杆宜朝上安装或倾斜一定角度安装，而不可手轮向下安装。
在高空管道上安装阀门时，阀杆和手轮可水平安装，用垂向低处的链条远距离操纵阀门的启闭。
3.阀门的阀体上有箭头标志，箭头指向即为水流的指向。
安装阀门时，应注意使箭头指向与管道介质流向相同，止回阀、截止阀、减压阀、节流阀、安全阀等阀门不得反装。
4.安装法兰阀门时，应保证两法兰端面互相平行和同心，并且不得使用双垫片。
5.安装螺纹阀门时，为便于拆卸，一个螺纹阀门应配用一个活接。
活接的设置应考虑到检修的方便，通常不水流先经阀门后流经活接。
在安装阀门时，还需要注意以下事项：1.阀门的阀体材料多为铸铁制作，性脆，不得受重物撞击。
2.搬运阀门时，不允许随手抛掷。
吊装阀门时，绳索应系在阀体上，严禁拴在手轮、阀杆及法兰螺栓孔上。
3.阀门应安装在操作、维护和检修方便的地方，严禁埋于地下。
直埋和地沟内管道上的阀门，应设检查井，以便阀门的启闭和调节。
4.安装螺纹阀门时，应保证螺纹完整无损，并在螺纹上缠麻、抹铅油或缠上聚四氟乙烯生料带，注意不得把麻丝挤到阀门里去。
旋扣时，需用扳手卡住拧入管子一端的六角阀体，以保证阀体不致变形或胀裂。
5.安装法兰阀门时，注意沿对角线方向拧紧连接螺栓，拧动时用力要均匀，以防垫片跑偏或引起阀体变形和损坏。
真空安全阀的安装及其管道布置
真空安全阀的安装及其管道布置
1、真空安全阀应直立安装并靠近被保护的设备或管道。
如不能靠近布置，则从被保护的设备或管道到真空安全阀入口的管道总压降，不应超过安全阀定压值的3％。
2、真空安全阀宜设置检修平台。
布置重量大的安全阀时要考虑安全阀拆卸后吊装的可能，必要时应设吊杆。
3、真空安全阀入口管道应采用长半径弯头。
4、真空安全阀出口管道的设计应考虑背压不超过安全阀定压的一定值。
对于普通型弹簧式安全阀，其背压不超过安全阀定压值的10％。
5、当排入放空总管或去火炬总管的介质带有凝液或可冷凝气体时，真空安全阀的出口应高于总管；否则，应采取排液措施。
6、排入密闭系统的安全阀出口管道应顺介质流向45斜接在排放总管的顶部，以免总管内的凝液倒流入支管，并可减少真空安全阀背压，
7、当真空安全阀进出口管道上设有切断阀时，应选用单闸板闸阀，并铅封开，阀杆应水平安装，以免阀杆和阀板连接的销钉腐蚀或松动时，阀板下滑。
当安全阀设有旁路阀时，该阀应铅封关。
—1 —。
阀门安装施工方法
整理阀门安装施工方法所有阀门均应有产品合格证，外观检查应无明显缺陷，型号规格应与设计图纸核对无误后方可安装。
阀门安装前，应作强度和严密性试验。
试验应在每(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
阀门的强度和严密性试验应符合以下规定：阀门的强度试验压力为公称压力的1.5倍，持续时间不小于5min；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
试验合格的阀门应及时排尽内部的积水，密封涂防锈油，阀门的传动装置和操作机构应灵活可靠。
只有合格的阀门方能安装使用。
阀门安装时，应注意介质流向，阀门安装高度应方便操作和检修，立管阀门一般距地面1.2米为宜，当阀门中心距地面超过1.8米时，一般应集中不止。
水平管上安装阀门的阀杆应上或水平安装。
主管安装阀门的阀杆朝向和高度应便于巡视、操作和维护。
成排阀门安装，阀杆应成一直线，允许偏差±3mm。
管道上的阀门手轮净间距不应小于100mm。
螺纹阀门连接时，要求管道螺纹为锥形螺纹，且螺纹有效长度稍短，螺纹填料应符合介质性能要求，阀门安装时，应用扳手卡住六角体旋转，不可用管子钳。
螺纹阀门出口后应安装接头。
法兰阀门连接时，相配的法兰类别、规格应与阀门相符合，螺栓规格与法兰类别、规格相符，螺栓六角必须在相配法兰一侧，螺母在阀门法兰一侧，法兰垫片符合介质性能和压力等级要求，组对法兰的密封面必须保证平行和同心，紧固螺栓时，必须十字交叉，对称、均匀地分2～3次拧紧螺母。
铸铁阀门安装时，应避免因强力连接或受力不均匀引起的损坏。
法兰或螺纹连接的阀门应在关闭状态下安装。
.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
破真空阀的安装方法
破真空阀的安装
1.在安装破真空阀前,应对产品进行初步验收,初步验收由施工安装单位负责.未经初步验收合格的破真空阀,不得在工程中安装和使用;
2.安装破真空阀前应彻底冲洗管路;
3.破真空阀应安装在配水支管的最高点,其进气口应朝向下方;
4.安装在室外的破真空阀,其进水端应设泄水阀,以便在冬天泄空防冻;
5.破真空阀不得安装在通风柜或通风罩内,不得安装在有害有毒气体环境中;
6.破真空阀的进气口应向下。
7.压力型破真空阀应安装在设备溢流水位上；压力型破真空阀应高出出水口最高溢流水位300mm以上。
8.软管型破真空阀安装高度应设置在距地面1000mm以上；用于固定器具的（澡盆或洗衣机），应高出其最高溢流水位150mm以上。
9. 在严寒和寒冷地区,当破真空阀设置在非采暖房间或室外时,应采取放空等防冻措施。
10.设有排气阀时，破真空阀应设置在排气阀的下侧。
11.在破真空阀的设置场所应有可靠地面排水措施。
12.在室内的破真空阀应明装,特殊情况下如需暗装,应安装在箱内,箱的大小应满足检修的需要,并在箱的门上设置百叶通气口,其通气口的面积应大于破真空阀的给水管道断面积的5倍;
13.破真空阀进气孔距下方障碍物的最小净距不应小于破真空阀的公称尺寸;
14.水平直通型破真空阀在室内安装时,应安装在从立管接出的横支管的始端;
大气型破真空阀的安装要求:
1. 远明丰大气型破真空阀进气口下沿高出下游管道出水口垂直距离不得小于150mm，
2. 远明丰管顶形破真空阀进气口下沿距用水,贮水设备,构筑物溢流水位不应小于150mm;
3.在立管顶端如装设有排气阀时,管顶形破真空阀应装在排气阀的下端,有可选用排气破真空阀;
软管型破真空阀的安装要求:
1.洒水栓,室内地面冲洗水嘴安装高度为1m,其连接处应设有相应的软管接口;
2.连接商用洗衣机,洗碗机或其他设备时,应高出设备最高水位150mm以上,其接口应设有金
属软管的接口;
3.连接洗涤莲蓬头时应才有软管接头;
4.除水栓与破真空阀组合一体的组合水嘴外,软管型破真空阀前应有阀门;
远明丰破真空阀的作用：
远明丰破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
远明丰破真空阀也可用于蒸汽换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。
远明丰破真空阀在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。
简单来讲，破真空阀在系统中相当于一个负压安全阀，对保护系统相当重要，所以，不能随便取消系统上的破真空阀，也不能减少系统破真空阀的数量。
远明丰破真空阀的类型：
破真空阀是一种能自动消除给水管道内真空，有效防止虹吸回流的装置，按建标CJ/T 324-2010破真空阀类型分为大气型、压力型和软管型，按材质可分为黄铜破真空阀,青铜破真空阀和不锈钢破真空阀。
远明丰破真空阀的产品特点：
远明丰破真空阀工作安全可靠性高，正压状态时密封性好不漏水，负压状态时盖板灵活，补气迅速补气量大；
远明丰破真空阀无需人员操作控制，完全自动工作，利用大气压座位动力源，无需外接其他动力源；
远明丰破真空阀安装简单，无需调试，只需按说明书正确安装即可正常使用；
远明丰破真空阀基本不需要维护维修；
远明丰破真空阀,填补国内空白,解决市场上进口破真空阀价格偏贵,用户想用但用不起的难题.武汉远明丰科技生产制造破真空阀,是真正的破真空阀生产厂家,由于批量生产，破真空阀价格可以做到全国最低,所有本公司出售的破真空阀出现产品质量问题一年包换,是值得信赖的破真空阀公司.远明丰破真空阀是国内第一款国产破真空阀。
武汉远明丰科技有限公司是破真空阀生产厂家,专业销售破真空阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营破真空阀系列产品的多年经验,熟悉并了解破真空阀产品市场行情,所售破真空阀质优价廉，获得了国内外厂商的一致好评,欢迎来电来涵咨询!
远明丰大气型破真空阀
英文名atmospheric vacuum breaker，一种可在给水管内压力小于大气压时导入大气的破真空阀。
在不通水时与大气相通的破真空阀，主要形式为单进气型；大气型破真空阀的局部水头损失宜0.02MPa，压力式破真空阀的局部水头损失宜0.035~0.045MPa。
远明丰大气型破真空阀设置特点：
1.在破真空阀的下游管道上不设关断阀门和控制阀。
2.通过前置控制阀，控制下游用水器具的工作。
3.在下游用水器具停止用水时，破真空阀不受压。
4.有冻结可能时，在连接管道的底部设置泄水阀和地面排水设施。
5.破真空阀补气流量应大于上游管道3m/s流速时的流量。
远明丰压力型破真空阀是一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的破真空阀，适用于连续压力工况的破真空阀，主要形式分为单进气型和出口止回型。
远明丰压力型破真空阀设置特点：
1.在破真空阀的下游管道上设置关断阀门或控制阀，控制下游用水器具的工作。
2.在下游用水器具停止用水时，破真空阀受有上游的压力。
3.不允许停水检修时，应在破真空阀与连接管道之间应设置检修阀门。
4.有冻结可能时，在连接管道的底部设置泄水阀和地面排水设施。
5.破真空阀补气流量应大于上游管道3m/s流速时的流量。
远明丰软管型破真空阀
英文名hose connection vacuum breaker，一种专用连接软管的破真空阀，专用于出口连接软管的破真空阀，主要形式为进口止回型。
软管型管道破真空阀设置特点：
1.破真空阀设在软管控制阀上游时.应选择单顶管压力型破真空阀。
2.破真空阀设在软管控制阀下游的，应选择进口止回型的破真空阀。
3.有冻结可能时，在进水管道的底部设置放空阀、进水控制阀和地面排水设施。
4.简易消防给水立管或其他异质水的压力管道，与生活饮用水管道的连接处，应另外设置倒流防止器。
破真空阀相关标准
CJ/T 324-2010
CECS274-2010
远明丰破真空阀的设置
1）从小区或建筑物内的生活饮用水管道上直接接出下列管道时，应在这些用水管道上设置破真空阀。
a.当游泳池、水上游乐池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径2.5倍时，在其充（补）水管道上；
b.不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其引水管起端；
c.消防（软管）卷盘；
d.出口接软管的冲洗水嘴与给水管道的连接处。
远明丰破真空阀的选用
破真空阀仅适用于防止虹吸回流场所。
大气型破真空阀，适用于其下游管道上不设置可关断阀门且出口无回压可能的场所，宜选用单进气型破真空阀。
压力型破真空阀，适用于下游设置了可关断阀门的管道。
宜选用出口止回型破真空阀，或采用单进气型破真空阀与下游管道止回阀配合形式。
立管顶部宜选用单进气型破真空阀和排气阀组合型。
软管型破真空阀，适用于下游专门连接软管且可能产生虹吸回流和低背压回流的场所，应选用进口止回型破真空阀
破真空阀选武汉远明丰,武汉远明丰面向各企业批发零售DN15-DN50破真空阀，有黄铜，青铜和不锈钢三种材质可供选择，大量现货库存，是破真空阀首选品牌，武汉远明丰科技有限
公司坐落于武汉市洪山区，是专业的破真空阀生产厂家，公司专注于破真空阀的设计和制造，自有品牌远明丰破真空阀，媲美意大利进口破真空阀质量，黄铜材质，耐温110度，耐压16bar,正压的时候密封性好滴水不漏，负压时候及时打开密封件吸气到系统消除真空，每只破真空阀出厂时都经过严格检查，全国唯一能提供第三方检测机构出具的检测报告的公司，破真空阀中国销量第一，口碑好，现面向全国批发远明丰破真空阀，所售破真空阀提供一年质保，货真价实破真空阀，值得信赖。
