【CN109885905A】一种提高数字电路功能验证效率的验证系统【专利】

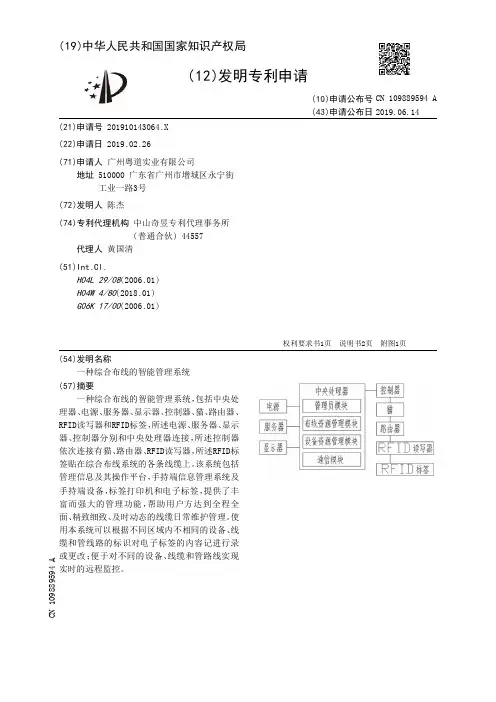

【CN109889594A】一种综合布线的智能管理系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910143064.X(22)申请日 2019.02.26(71)申请人 广州粤道实业有限公司地址 510000 广东省广州市增城区永宁街工业一路3号(72)发明人 陈杰 (74)专利代理机构 中山奇昱专利代理事务所(普通合伙) 44557代理人 黄国清(51)Int.Cl.H04L 29/08(2006.01)H04W 4/80(2018.01)G06K 17/00(2006.01)(54)发明名称一种综合布线的智能管理系统(57)摘要一种综合布线的智能管理系统，包括中央处理器、电源、服务器、显示器、控制器、猫、路由器、RFID读写器和RFID标签，所述电源、服务器、显示器、控制器分别和中央处理器连接，所述控制器依次连接有猫、路由器、RFID读写器，所述RFID标签贴在综合布线系统的各条线缆上。
该系统包括管理信息及其操作平台，手持端信息管理系统及手持端设备，标签打印机和电子标签，提供了丰富而强大的管理功能，帮助用户方达到全程全面、精致细致、及时动态的线缆日常维护管理。
使用本系统可以根据不同区域内不相同的设备、线缆和管线路的标识对电子标签的内容记进行录或更改；便于对不同的设备、线缆和管路线实现实时的远程监控。
权利要求书1页 说明书2页 附图1页CN 109889594 A 2019.06.14C N 109889594A权 利 要 求 书1/1页CN 109889594 A1.一种综合布线的智能管理系统，包括中央处理器、电源、服务器、显示器、控制器、猫、路由器、RFID读写器和RFID标签，所述电源、服务器、显示器、控制器分别和中央处理器连接，其特征在于，所述控制器依次连接有猫、路由器、RFID读写器，所述RFID标签贴在综合布线系统的各条线缆上；所述中央处理器包括管理员模块、布线资源管理模块、设备资源管理模块和通信模块；所述管理员模块为局域网管理运维人员提供直观方便的操作平台，提高局域网资源管理的效率和准确性；所述布线资源管理模块综合布线资料管理模块用于对局域网设计的建筑物、楼层、房间、信息点、配线架进行综合管理，实时更新综合布线情况；所述设备资源管理模块用于对局域网的设备资源进行管理，对于接入终端，通过对IP 地址、VLAN号、接入信息点、终端Mac地址等的绑定实行严格管理。
【CN109885660A】一种知识图谱赋能的基于信息检索的问答系统和方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910134021.5(22)申请日 2019.02.22(71)申请人 上海乐言信息科技有限公司地址 200030 上海市徐汇区上海市番禺路1028号数娱大厦8楼(72)发明人 褚善博 王昊奋 (74)专利代理机构 上海专利商标事务所有限公司 31100代理人 施浩(51)Int.Cl.G06F 16/33(2019.01)G06F 16/332(2019.01)G06F 16/36(2019.01)(54)发明名称一种知识图谱赋能的基于信息检索的问答系统和方法(57)摘要本发明公开了知识图谱赋能的基于信息检索的问答系统和方法，整体提升系统的问答效果，扩大用户咨询范围并提升问题反馈的准确度。
其技术方案为：系统包括：知识图谱数据库存储领域知识图谱的信息；分词和词性标注模块将用户问题进行分词并对其词性标注；实体识别与链接模块将用户问题中的实体进行识别并将实体链接到知识图谱数据库中的节点上；意图理解模块基于实体链接结果及分布式表示向量得到用户问题的意图理解结果；检索模块基于检索数据源，根据用户问题中的信息检索出对应的多个问答对作为粗选结果；排序模块利用实体的分布式表示向量对粗选结果进行重排序；语义匹配模块利用实体的分布式表示向量对重排序结果进行打分并最终输出答案。
权利要求书3页 说明书10页 附图3页CN 109885660 A 2019.06.14C N 109885660A1.一种知识图谱赋能的基于信息检索的问答系统，其特征在于，包括分词和词性标注模块、实体识别与链接模块、意图理解模块、检索模块、排序模块、语义匹配模块、知识图谱数据库，其中：知识图谱数据库，存储领域知识图谱的信息，其中知识图谱的信息包括知识图谱的节点、节点与实体的链接关系及其分布式表示向量；分词和词性标注模块，连接知识图谱数据库，将用户问题进行分词并对每一个词进行词性标注；实体识别与链接模块，连接分词和词性标注模块、知识图谱数据库，将经过分词和词性标注后的用户问题中的实体进行识别，并且将识别出的实体链接到知识图谱数据库中的知识图谱的相关节点上；意图理解模块，连接实体识别与链接模块、知识图谱数据库，基于实体识别与链接模块的实体链接结果以及知识图谱数据库中的实体的分布式表示向量得到用户问题的意图理解结果；检索模块，连接意图理解模块，基于包括多问答对的检索数据源，根据用户问题中的信息检索出对应的多个问答对作为粗选结果；排序模块，连接检索模块和知识图谱数据库，利用知识图谱数据库的实体的分布式表示向量对检索模块输出的粗选结果进行重排序；语义匹配模块，连接语义匹配模块和知识图谱数据库，利用知识图谱数据库的实体的分布式表示向量对排序模块的重排序结果进行打分并最终输出用户问题相应的答案。

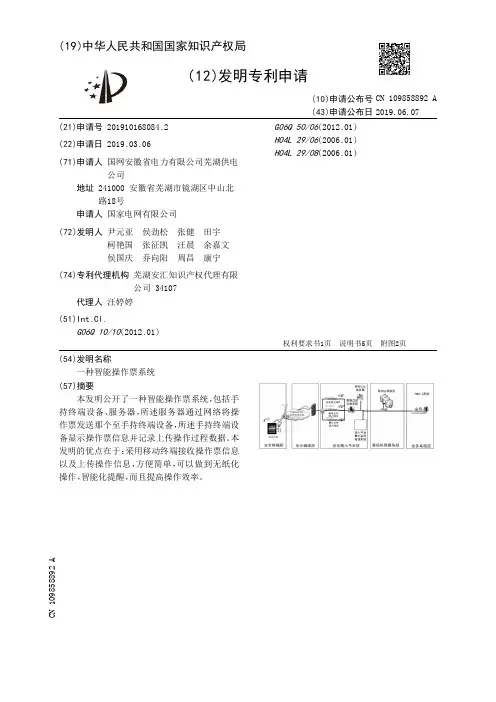

【CN109858892A】一种智能操作票系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910168084.2(22)申请日 2019.03.06(71)申请人 国网安徽省电力有限公司芜湖供电公司地址 241000 安徽省芜湖市镜湖区中山北路18号申请人 国家电网有限公司(72)发明人 尹元亚 侯劲松 张健 田宇 柯艳国 张征凯 汪晨 余嘉文 侯国庆 乔向阳 周昌 康宁 (74)专利代理机构 芜湖安汇知识产权代理有限公司 34107代理人 汪婷婷(51)Int.Cl.G06Q 10/10(2012.01)G06Q 50/06(2012.01)H04L 29/06(2006.01)H04L 29/08(2006.01)(54)发明名称一种智能操作票系统(57)摘要本发明公开了一种智能操作票系统，包括手持终端设备、服务器，所述服务器通过网络将操作票发送那个至手持终端设备，所述手持终端设备显示操作票信息并记录上传操作过程数据。
本发明的优点在于：采用移动终端接收操作票信息以及上传操作信息，方便简单，可以做到无纸化操作，智能化提醒，而且提高操作效率。
权利要求书1页 说明书5页 附图2页CN 109858892 A 2019.06.07C N 109858892A权 利 要 求 书1/1页CN 109858892 A1.一种智能操作票系统，其特征在于：包括手持终端设备、服务器，所述服务器通过网络将操作票发送至手持终端设备，所述手持终端设备显示操作票信息并记录上传操作过程数据至服务器。
2.如权利要求1所述的一种智能操作票系统，其特征在于：所述服务器与手持终端设备通过内网安全接入平台通信连接。
3.如权利要求2所述的一种智能操作票系统，其特征在于：所述内网安全接入平台包括安全通道层、接入平台层、移动应用服务层，所述安全通道层通过防火墙将手持终端设备与接入平台层连接，接入平台层包括安全接入网关、数据过滤交换系统、身份认证服务器，移动应用服务层包括移动应用服务器，手持终端设备依次经过安全通道层、接入平台层、移动应用服务层接入到服务器。
【CN109884458A】一种推进系统及其极性数字化测试方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910174399.8(22)申请日 2019.03.08(71)申请人 北京空间飞行器总体设计部地址 100094 北京市海淀区友谊路104号(72)发明人 于杭健 舒燕 黄昊 张伍 彭兢 阮剑华 叶青 (74)专利代理机构 中国航天科技专利中心11009代理人 张丽娜(51)Int.Cl.G01R 31/04(2006.01)(54)发明名称一种推进系统及其极性数字化测试方法(57)摘要本发明涉及一种推进系统及其极性数字化测试方法，特别是航天器双组元推进系统姿控路极性数字化测试方法。
本发明的工装，与发动机接口靠橡胶柔性密封、固定，测试过程中不会对发动机喷管涂层造成损伤，无需特殊工艺，工艺方案简单可行、无风险，提高了测试安全性；本发明的方法避免通过目视、听声音、手触摸等方法造成的推进系统极性误判、漏判等风险，提高了极性测试的准确性、可靠性。
权利要求书2页 说明书4页 附图1页CN 109884458 A 2019.06.14C N 109884458A权 利 要 求 书1/2页CN 109884458 A1.一种推进系统，其特征在于：推进系统包含N个单元，每个单元包括推力器、工装、软管、流量传感器、采集设备和控制系统；所述的工装为带有翻边的平板，该工装用于对推力器喷管的喷口进行密封，工装的中心部位带有通孔；所述的软管通过工装中心部位的通孔固定连接在工装上；推力器喷管的喷口使用工装进行封口，流量传感器与软管固定连接，且流量传感器与推力器喷管内部连通；所述的采集设备与流量传感器连接；所述的控制系统与推力器阀门连接。
2.根据权利要求1所述的一种推进系统，其特征在于：所述的推力器分为主备分支。
3.根据权利要求1所述的一种推进系统，其特征在于：工装的材料为橡胶材质。
4.根据权利要求1所述的一种推进系统，其特征在于：工装中心部位的通孔的直径为Φ4mm～Φ6mm。

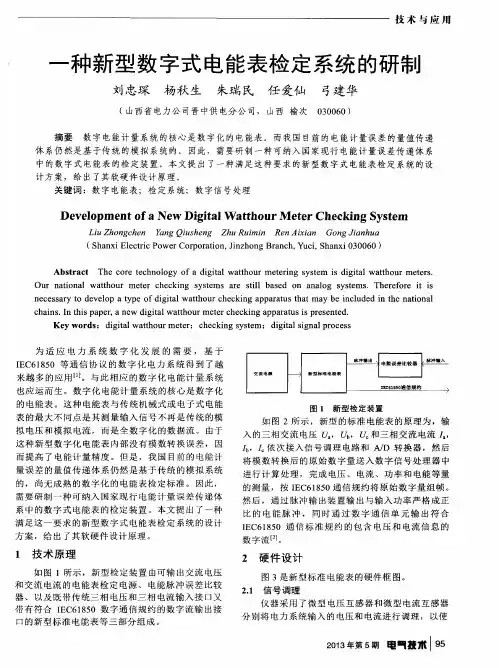

一种新型数字式电能表检定系统的研制
Ａ ｂｓ ｔ ｒ ａ ｃ ｔ Ｔｈ ｅ ｃ ｏ ｒ ｅ ｔ ｅ ｃ ｈｎ ｏ ｌ ｏ ｇｙ ｏ ｆ ａ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｗａ ｔ ｔ ｈｏ ｕ ｒ ｍｅ ｔ ｅ ｒ ｉ ｎ ｇ ｓ ｙｓ ｔ ｅ ｍ ｉ ｓ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｗａ ｔ ｔ ｈｏ ｕ ｒ ｍｅ ｔ ｅ ｒ ｓ ． Ｏｕ ｒ ｎａ ｔ ｉ ｏ ｎ ａ ｌ ｗａ ｔ ｔ ｈ ｏ ｕ ｒ ｍ ｅ ｔ ｅ ｒ ｃ ｈ ｅ ｃ ｋｉ ｎ ｇ ｓ ｙｓ ｔ ｅ ｍｓ ａ ｒ ｅ ｓ ｔ ｉ ｌ ｌ ｂａ ｓ ｅ ｄ ｏ ｎ ａ ｎａ ｌ ｏ ｇ ｓ ｙｓ ｔ ｅ ｍｓ ．Ｔｈ ｅ ｒ ｅ ｆ ｏ ｒ ｅ ｉ ｔ ｉ ｓ
技 术 与 应 用
一
种新 型数 字式 电能表检定 系统 的研制
刘忠琛 杨秋 生 朱瑞 民 任 爱仙 弓建 华
０ ３ ０ ０ ６ ０ ） （ 山西省 电力 公 司晋 中供 电分公 司， 山西 榆 次
摘 要 数 字 电能计 量 系统 的核 心是 数 字化 的 电能表 。 而我 国 目前 的 电能计 量误 差 的量值传 递 体 系仍 然是 基 于传 统 的模 拟系 统 的。 因此 ，需要研 制 一种 可纳 入 国家现 行 电能计 量误 差传 递体 系
中 的数 字式 电能表 的检 定装 置 。本 文提 出 了一种 满足 这种 要求 的新 型数 字 式 电能表检 定 系统 的设 计方案 ，给 出了其 软硬件 设 计原理 。 关键 词 ：数 字 电能表 ；检 定 系统；数 字信 号处理
Ｄｅ ｖ ｅ ｌ ｏ ｐｍ ｅ ｎｔ ｏ ｆ ａ Ｎｅ ｗ Ｄｉ ｇ ｉ ｔ ａ ｌ Ｗ ａ ｔ ｔ ｈｏ ｕ ｒ Ｍｅ ｔ ｅ ｒ Ｃｈ ｅ ｃ ｋ ｉ ｎｇ Ｓ ｙｓ ｔ ｅ ｍ
的 ，尚无成， 需要研 制一 种可纳 入 国家现 行 电能计 量误 差传 递体 系 中 的数 字 式 电能表 的检定 装置 。本 文提 出 了一种 满 足这一 要求 的新 型数 字式 电能表检 定系 统 的设计 方案 ，给 出了其 软硬件 设计 原理 。
【CN109885487A】一种提高测试程序运行速度的方法及系统【专利】
发明内容 [0004] 本发明所要解决的技术问题是需要提供一种能够优化和改善时效比的提高测试 程序运行速度的方法，并进一步提供采用了该提高测试程序运行速度的方法的系统。 [0005] 对此，本发明提供一种提高测试程序运行速度的方法，包括以下步骤：
步骤S1，启动后，在应用程序中针对应用程序编程接口的系统时间函数安装钩子，并指 定第一回调函数；
(74)专利代理机构 深圳市科吉华烽知识产权事 务所(普通合伙) 44248
代理人 胡吉科
(51)Int .Cl . G06F 11/36(2006 .01)
(10)申请公布号 CN 109885487 A (43)申请公布日 2019.06.14
( 54 )发明 名称 一种提高测试程序运行速度的方法及系统
2
CN 109885487 A
说 明 书
1/4 页
一种提高测试程序运行速度的方及一种提高速度的方法，尤其涉及一种提高测试程序运行速度的方法， 并涉及采用了该提高测试程序运行速度的方法的系统。
背景技术 [0002] 近几年，物联网在智能家居、智能穿戴产业的迅速发展和兴起 , 带来了无线AP、无 线网卡 、智能穿戴以 及蓝牙耳机等通信产品的 普及 ；在这新兴的 行业里 ，商机瞬息万变 ，市 场需求千变万化。那么 ，如何响应市 场变化 和做好市 场服务 ，便是各大 制造业 、方案提供商 等生产和服务业所不断追求、提升和完善的课题。 [0003] 物联网的WIFI及BT等产品，其射频质量要遵循国际IEEE 的相关协定。因此，每个 产品生产制造过程中 ，需要使 用专业的 测试设备 ，配套测试软件支持产品指标的快速检测 判断 ，进行射频指标的 测试 ，方能满足制造产能需求。所以 ，制造商在响应市场需求 ，从整个 物料供应、产品研发 、生产制造、品 质检查和产品交付的 整个流程中 ，各个环节都是紧 密相 联。而仅仅在品产的生产制造过程中 ，就有一系列的 生产节点 ，每一个节点都会产生相应 的成本。在流水式的生产过程中，产能的高低是直接成本的体现。所以 ，如何在提高单位时 间的生产产能 ，是各大生产制造业力求改善的方向。那么，测试环节也如此 ，在具备一套完 备的测试方案后，如何缩短测试时间、提高测试效率，就是一个值得思考的问题。
【CN110188593A】一种用于提高人脸识别深度神经网络训练效率和效果的验证集反馈方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910287187.0(22)申请日 2019.04.11(71)申请人 浙江工业大学地址 310014 浙江省杭州市下城区朝晖六区潮王路18号(72)发明人 高华 陈胜勇 (74)专利代理机构 杭州斯可睿专利事务所有限公司 33241代理人 王利强(51)Int.Cl.G06K 9/00(2006.01)G06N 3/04(2006.01)G06N 3/08(2006.01)(54)发明名称一种用于提高人脸识别深度神经网络训练效率和效果的验证集反馈方法(57)摘要一种用于提高人脸识别深度神经网络训练效率和效果的验证集反馈方法，包括如下步骤：步骤1：确定人脸识别深度神经网络训练任务、训练数据集和评估标准，将训练数据集按比例分成互不重叠的训练集和验证集；步骤2：初始化模型M 0，确定候选模型参数的个数N；步骤3：在训练集上随机采样生成N个训练集序列；步骤4：分别以M 0为起点，在每个训练数据序列上用反向传播方法更新训练模型；步骤5：在验证集上评估步骤4生成的N个候选模型的效果；步骤6：按照模型的效果赋予每个候选模型概率P n ，结合随机性选择1个候选模型替代模型M 0；步骤7：重复步骤3至步骤6直至训练结束。
本发明有效提升深度神经网络训练的效果和效率。
权利要求书1页 说明书3页 附图1页CN 110188593 A 2019.08.30C N 110188593A1.一种用于提高人脸识别深度神经网络训练效率和效果的验证集反馈方法，其特征在于，所述方法包括如下步骤：步骤1：确定人脸识别深度神经网络训练数据集和评估标准，将训练数据集按比例分成互不重叠的两个数据子集：训练集T和验证集V，训练集T用来执行反向传播过程，验证集V用来评估模型的效果；步骤2：初始化模型M 0，确定候选模型的个数N，在验证集V上评估模型M 0的效果，记为R 0；步骤3：将训练集T随机打乱N次，保存打乱的训练集{T n }n＝1，...，N ，将每一份打乱的训练集T n 等分成K批次，n＝1，2，...，N，记作训练数据序列{T n，k }k ＝1，...，K ；步骤4：将模型M 0复制N份，分别以模型M 0为起点，在每一份训练数据序列{T n，k }k＝1，...，K 上按照反向传播方法更新训练模型，得到N个候选模型{M n }n ＝1，...，N ；步骤5：在验证集V上评估N个模型{M n }n＝1，...，N 的效果，记为{R n }n＝1，...，N ，计算N个模型{M n }n ＝1，...，N 的增益，第n个模型的增益计如下：∈是一个很小的正数；步骤6：赋予每个候选模型概率P n：为每个候选模型设置区间A n ：A n ＝(∑i ＝0，1，...，n -1P i ，∑i ＝0，1，...，n P i ]P 0＝0随机产生[0，1]区间的均匀随机数p，如果p∈A i 则候选模型M i 被选中，用M i 代替初始模型M 0，P i 代替初始模型的评估P 0；步骤7：重复步骤3至步骤6直至训练结束。
【CN109884509A】一种用于芯片的可靠性高的检测设备【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910237631.8(22)申请日 2019.03.27(71)申请人 深圳市安思科电子科技有限公司地址 518000 广东省深圳市南山区南头街道数字文化产业基地东塔1705室(72)发明人 岳超然 (51)Int.Cl.G01R 31/28(2006.01)G01R 1/073(2006.01)(54)发明名称一种用于芯片的可靠性高的检测设备(57)摘要本发明涉及一种用于芯片的可靠性高的检测设备，包括主体和工作台，还包括检测机构和定位机构，所述检测机构包括套管、升降杆、压板、检测组件和两个升降组件，所述检测组件包括移动板、两个限位组件和若干个探针，所述定位机构包括固定盒和两个移动盒，所述移动盒内设有移动组件，所述固定盒内设有固定组件，所述固定组件包括第一电机、绕线盘和两个固定单元，该用于芯片的可靠性高的检测设备通过检测机构，通过挤压芯片与探针接触充分，避免芯片受力不均匀，导致芯片上部分焊接点无法与探针接触，影响检测效果，通过定位机构，无需人为将芯片放置在探针处，避免定位不准确，影响检测效果。
权利要求书2页 说明书5页 附图4页CN 109884509 A 2019.06.14C N 109884509A权 利 要 求 书1/2页CN 109884509 A1.一种用于芯片的可靠性高的检测设备，包括主体(1)和工作台(2)，所述工作台(2)固定在主体(1)内的底部，所述主体(1)内设有PLC，其特征在于，还包括检测机构和定位机构；所述检测机构包括套管(3)、升降杆(7)、压板(8)、检测组件和两个升降组件，所述套管(3)固定在主体(1)内的顶部，所述套管(3)的下方设有通孔，所述升降杆(7)的一端与压板(8)固定连接，所述升降杆(7)的另一端穿过通孔设置在套管(3)的内部，所述升降杆(7)与通孔同轴设置，两个升降组件分别设置在套管(3)内的两侧，所述升降组件与升降杆(7)传动连接，所述工作台(2)上设有凹槽，所述检测组件设置在凹槽的内部；所述检测组件包括移动板(11)、两个限位组件和若干个探针(12)，所述移动板(11)水平设置在凹槽的内部，所述移动板(11)的两侧分别与两个限位组件连接，所述探针(12)均匀分布在移动板(11)的上方；所述定位机构包括固定盒(16)和两个移动盒(17)，所述主体(1)的一侧设有进料口，两个移动盒(17)分别设置在工作台(2)的两侧，所述移动盒(17)的一端与主体(1)的远离进料口的一侧的内壁固定连接，所述移动盒(17)的另一端穿过进料口设置在主体(1)的外部，所述固定盒(16)设置在两个移动盒(17)之间，所述移动盒(17)内设有移动组件，所述移动组件与固定盒(16)传动连接；所述固定盒(16)内设有固定组件，所述固定盒(16)的靠近工作台(2)的一侧设有第一开口，所述固定组件包括第一电机(18)、绕线盘(19)和两个固定单元，所述第一电机(18)固定在固定盒(16)内的底部，所述第一电机(18)与绕线盘(19)传动连接，两个固定单元分别设置在第一电机(18)的两侧，所述固定单元包括拉线(20)、固定板(21)和第一弹簧(22)，所述拉线(20)的一端缠绕在绕线盘(19)上，所述拉线(20)的另一端与固定板(21)固定连接，所述第一弹簧(22)的两端分别与固定盒(16)的一侧的内壁和固定板(21)连接，所述第一弹簧(22)处于拉伸状态，所述第一电机(18)与PLC电连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(74)专利代理机构 北京冠和权律师事务所 11399
代理人 朱健 陈国军
(51)Int .Cl . G06F 17/50(2006 .01)
(10)申请公布号 CN 109885905 A (43)申请公布日 2019.06.14
( 54 )发明 名称 一 种提高 数字电 路 功能 验证效 率的 验证 系
所述验证平台 对所述数字SoC 系统进行功能 验证具体包括 ，通过处理器 系统 PS的 核心 执行由高层次语言编写的激励，并将所述激励执行的结果按照正确的时序通过另一设计的 协议桥传输至所述数字SoC系统中 ，随 后将所述数字SoC系统的输出通过所述协议桥回送至 所述处理器系统PS的核心中、并且所述数字SoC系统的输出同时输送至嵌入式逻辑分析仪 ELA中，所述处理器系统PS的核心进行对比以实现所述数字SoC系统的功能验证；或者，当所 述数字SoC系统包含DDR3或者DDR4时 ，在验证所述DDR3或者DDR4时直接将所述处理器系统 PS的 DDR3或者DDR4与所述数字SoC系统的 DDR3或者DDR4相连以 进行数据的发送与接收 ，此 时所述处理器系统PS的核心进行对比以实现所述数字SoC系统中DDR3或者DDR4的功能验 证。
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910088024 .X
(22)申请日 2019 .01 .29
(71)申请人 北京中科微电子技术有限公司 地址 100029 北京市朝阳区北土城西路11 号微电子中心综合楼七层
(72)发明人 余红江 刘小强 袁国顺
3 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：所述高层 次语言为C语言、C++语言或者JAVA中的任意一者。
4 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：将所述激 励执行的结果按照正确的时序通过协议桥传输至数字模块或者数字SoC系统这两种类型的 被验设计DUT中具体包括先根据被验设计DUTห้องสมุดไป่ตู้接口确定协议桥的类型，同时将高层次语言 编写的激励经处理器系统PS的核心执行产生数据队列，再按照所述正确的时序将所述数据 队列输送至被验设计DUT中。
权利要求书2页 说明书6页 附图2页
CN 109885905 A
CN 109885905 A
权 利 要 求 书
1/2 页
1 .一种提高数字电路功能验证效率的验证系统，所述验证系统包括验证平台，所述验 证平台用于对数字模块或者数字SoC系统这两种类型的被验设计DUT进行功能验证，其特征 在于：
所述验证平台对所述数字模块进行功能验证具体包括，通过处理器系统PS的核心执行 由高层次语言编写的激励，并将所述激励执行的结果按照正确的时序通过一设计的协议桥 传输至所述数字模块中 ，随 后将所述数字模块的输出通过所述协议桥回送至所述处理器系 统PS的核心中、并且所述数字模块的输出同时输送至嵌入式逻辑分析仪ELA中，所述处理器 系统PS的核心进行对比以实现对所述数字模块的功能验证；
6 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：在数字模 块或者数字SoC系统这两种类型的被验设计DUT的输出输送至嵌入式逻辑分析仪ELA后，所 述嵌入式逻辑分析仪ELA能够在所述被验设计DUT的验证过程中实时显示所述被验设计DUT 的验证结果，从而对所述验证过程中存在的错误点进行定位。
分析，从而得到关于所述数字模块的功能验证覆盖率和功能验证报告。 8 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：所述处理
器系统PS的核心进行对比以实现对所述数字SoC系统的功能验证具体包括所述处理器系统 PS的核心将获得的来自协议桥或者DDR3或者DDR4的回送结果与一参考结果进行对比分析， 从而得到关于所述数字SoC系统的功能验证覆盖率和功能验证报告。
2 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：所述数字 模块 和所述数字SoC系统 均可移植到所述验证平台上 ；所述验证系统能 够实现自 身软件层 和硬件层的分割以保证所述协议桥关于所述验证系统的可移植操作，以使得所述协议桥对 于接口相同的不同被验设计DUT具有可直接重用性。
7 .如权利要求1所述的提高数字电路功能验证效率的验证系统，其特征在于：所述处理 器系统PS的核心进行对比以实现对所述数字模块的功能验证具体包括所述处理器系统PS 的核心将通过所述设计的协议桥获得的所述数字模块的输出结果与一参考结果进行对比
2
CN 109885905 A
权 利 要 求 书
2/2 页
统 ( 57 )摘要
本发明 提供了一 种提高 数字电 路 功能 验证 效 率的 验 证 系统 ，该 验 证 系统 主 要 采 用Zy nq UltraScale+MPSoC EG Devices作为验证平台来 进行相应的验证操作，并且该验证操作在执行过 程中能够实现软件层和硬件层的有效分离，而分 离后的硬件层只需要编译一次 ，即使该软件层发 生改动后其也不需要对该硬件层重新编译，这就 避免了软件层和硬件层不分离导致每次改动高 层次语言编写激励时该硬件层都需要编译的麻 烦 ；此外 ，该验证 系统还设计 和使 用具有重复可 用性的协议桥和验证激励，这提高了验证系统的 可移植性 ；在新的 被验设计DUT可直接利 用具有 重复可用性的协议桥或者验证激励的情况下，其 大大减少新的验证系统的搭建周期，从而减少了 被验设计DUT的功能验证周期。
9 .如权利要求7或8所述的提高数字电路功能验证效率的验证系统，其特征在于：在与 一参考结果进行对比 分析中 ，所述对比 分析进一步包括分别标记已 通过的功能验证项和未 通过的功能验证项，再根据所述已通过的功能验证项得到所述功能验证覆盖率和所述功能 验证报告，而对应所述未通过的功能验证项，则采用修改软件层功能验证程序和检查原始 设计的方式来提高功能验证覆盖率。
