励磁系统调试作业指导书
励磁系统检修作业指导书
Q/CDT山西大唐国际临汾热电有限责任公司发布目次1 范围 (2)2 本指导书涉及的文件、技术资料和图纸 (2)3 安全措施 (2)4 备品备件准备 (3)5 现场准备及工具 (3)5.1现场准备 (3)5.2 专用工具 (4)5.3 工作准备 (4)5.4办理相关工作票 (4)6 检修工序及质量标准 (5)6.1 根据所填二次工作安全措施票完成安全措施 (5)6.2 励磁系统清扫、机械部分检查 (5)6.3 屏蔽接地检查：要求见附表 (5)6.4 整组绝缘测试 (5)6.5 励磁系统初步检查 (5)6.6 系统静态模拟试验 (5)6.7 模拟负载试验（大修项目） (5)6.8 发变组短路试验（大修项目） (5)6.9 发电机-变压器组空载特性试验（大修项目） (5)6.10 励磁系统并网前动态试验 (5)6.11 励磁调节器并网后带负载试验 (5)6.12 无功调差率试验 (5)6.13 PT断线试验 (5)6.14 PSS试验 (5)6.15 测量机组对电网的电抗Xd (5)6.16 机组甩负荷试验 (5)6.17 二次回路传动 (5)6.18 CT直阻测试 (5)6.19 绝缘测试 (5)6.20 现场清理 (5)6.21 工作票终结 (5)7 检修记录 (5)8 不符合项目处理单（H3） (25)9 完工报告单（H4） (26)10 质量签证单 (28)11 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (28)附录A (29)励磁系统检修作业指导书1 范围本作业指导书规定了山西大唐国际临汾热电厂发电机励磁系统的大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于发电机励磁系统的大修工作，励磁系统的设备型号：GE EX2100，检修地点在机组励磁小室。
大修的项目为对发电机励磁系统内自动励磁调节器进行定期校验，对二次回路进行检查、传动，并对已发现的问题进行处理。
励磁变检修作业指导书
励磁变检修作业指导书励磁变检修作业指导书（上）一、前言励磁变是电力系统中负责供给励磁电流的设备，其正常运行对于保障发电机的正常工作具有重要意义。
为了确保励磁变的可靠性和安全性，定期进行检修是必要的。
本文将为大家介绍励磁变检修的具体步骤和注意事项。
二、检修步骤1. 准备工作（1）确认励磁变的停电情况，做好安全措施。
（2）检查工具箱和检修设备是否齐全。
（3）阅读励磁变的技术资料，了解其工作原理和结构。
（4）与相关人员进行协调，确保检修工作的安排和配合。
2. 外观检查（1）检查励磁变的外观是否有明显的损坏或变形。
（2）检查接线端子是否松动，对接线进行必要的紧固。
（3）清理励磁变周围的杂物，确保通风畅通。
3. 内部检查（1）拆卸励磁变的外罩，注意安全，避免触电。
（2）检查绕组是否有断裂、烧毁或接地等情况。
（3）检查绝缘材料是否老化或受潮。
（4）检查开关、保护器件等是否正常工作。
4. 清洁维护（1）使用洁净的布擦拭励磁变的内部和外部，清除灰尘和污垢。
（2）使用吹气枪清理难以清除的灰尘和杂物，注意保持安全距离。
五、总结励磁变的检修工作是确保电力系统正常运行的重要一环。
通过本文的介绍，我们了解到励磁变检修的具体步骤和注意事项，这对于提高工作效率，保证工作质量具有积极意义。
在实际操作中，我们应该严格按照操作规程和安全要求进行，并与相关人员密切配合，共同完成检修任务。
励磁变检修工作的重要性不言而喻，希望大家能够加强学习和实践，为电力系统的稳定运行做出贡献。
励磁变检修作业指导书（下）一、检修步骤5. 绝缘测试（1）使用万用表进行励磁变的绝缘电阻测试，检查绕组的绝缘情况。
（2）测试过程中，应注意安全，避免触电，完成测试后及时断开电源。
6. 接线和固定（1）按照技术资料上的接线图，进行励磁变的接线工作。
（2）接线完成后，仔细检查接线的质量，确保接触良好，没有松动。
（3）固定励磁变的支架和外壳，确保稳固。
7. 动态检测（1）接通电源，启动励磁系统，观察其运行情况。
励磁系统C级检修标准化作业指导书要点
延时继电器参数
在励磁调节器柜内检查以下几个继电器延时时间：
K05 ___ ___S
K08 ___ ___S
K29 ___ ___S
在励磁非线性电阻柜内检查以下几个继电器延时时间：
F06
SEUIL U MAX THRESHOLD ___ ___%Un
SEUIL U Min THRESHOLD ___ ___%Un
触电阻值小于1Ω为合格，线圈阻值35 kΩ为合格
K06
(220VDC)
1-9
2-10
3-11
4-12
触电阻值小于1Ω为合格，线圈阻值35 kΩ为合格
K10
(24VDC)
1-9
2-10
3-11
4-12
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
K11
(24VDC)
1-5
2-6
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
K26
(24VDC)
1-5
2-6
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
K27
(24VDC)
1-5
2-6
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
K28
(24VDC)
1-9
2-10
3-11
4-12
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
K30
(24VDC)
1-3
2-6
触电阻值小于1Ω为合格，线圈阻值0.6kΩ为合格
11、断开电制动柜上制动直流控制开关ZZK，并悬挂“禁止合闸，有人工作！”标示牌；
12、断开机组极性转换开关，并悬挂“禁止合闸，有人工作！”标示牌。
2
励磁系统作业指导书
2011-09-30发布 2011-10-01实施山西大唐国际运城发电有限责任公司 发布目录1、范围 (3)2、本指导书涉及的文件、技术资料和图纸 (3)3、安全措施 (3)4、组织措施 (5)5、现场准备 (6)6、备件和工具明细 (7)7、检修工序 (7)8、检修记录及质量标准 (7)9、清扫检修现场，试运 (13)10、设备检修不符合项处理单 (19)11、纠正、预防措施处理单 (20)12、完工报告单（格式表格，可附页） (21)13、修后目标统计 (22)14、质量签证单 (22)1 范围本作业指导书规定了我公司＃1机组发电机励磁系统检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于＃1机组发电机励磁系统定期试验工作，设备为EX2100MB型发电机励磁控制系统，检修地点在机组13.7米励磁小间。
检修的项目为回路检查、定值校验、开关量传动、静态模拟试验、动态试验等，并对已发现的问题进行处理。
2 本指导书涉及的文件、技术资料和图纸2.1 GB/T 7409.3-1997 大中型同步发电机励磁系统技术要求2.2 DL/T 650-1998 大型汽轮发电机自并励静止励磁系统技术条件2.3 DL/T 1049-2007 发电机励磁系统技术监督规程2.4 Q/GDW 142-2006 同步发电机励磁系统建模导则2.5 Q/GDW 143-2006 电力系统稳定器整定试验导则2.6 电生供字（87）第254号继电保护及电网安全自动装置现场工作保安规定2.7 国家电网安监（2005）83号电业安全工作规程2.8 GE EX2100™励磁控制系统说明书2.9 GE EX2100™励磁控制系统安装和起动指南2.10 GE EX2100™励磁控制系统维修、部件更换和故障处理2.11 F0691S-D0505 发电机励磁系统二次接线图2.12 359B9094AE 励磁系统内部原理接线图3 安全措施3.1安措项目及执行情况工作前一次设备需要做的安全措施（H1）3.2.1“三讲一落实”简述：三讲一落实”是指班组在组织生产工作过程中，在讲工作任务的同时，要讲作业过程的安全风险，讲安全风险的控制措施，抓好安全风险控制措施的落实。
发电机励磁系统检修作业指导书小修
中电广西防城港电厂企业标准发电机励磁系统检修作业指导书2008 —6-发布2008—7 —实施中电广西防城港电厂、八.言刖为规范中电广西防城港电厂检修作业指导书的编制工作，不断提高标准化工作水平，特制定本标准。
本标准由中电广西防城港电厂生产管理部提出并归口。
本标准由中电广西防城港电厂生产管理部电修组织起草。
本标准主要起草人：龙学清本规程主要审核人：本规程主要审定人：本规程批准人：本规程由中电广西防城港电厂生产管理部负责解释。
本规程是首次发布。
目录1目的及适用范围 ---------------------------------------------------------- 42 应用文件 -------------------------------------------------------------- 43 检修前的准备工作 ------------------------------------------------------ 44 作业程序及作业标准----------------------------------------------------- 85 静态试验 -------------------------------------------------------- —96 空载试验 -------------------------------------------------------- 177并网试验20发电机励磁系统检修作业指导书1、目的及适用范围本指导书本的编写目的是使机组大小修后励磁系统装置试验按步骤有序进行，指导其静态、动态调试，并降低试验中存在风险。
本指导书适用于中电广西防城港电厂#1、#2机组UNITROL 500（静态励磁系统。
2、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。

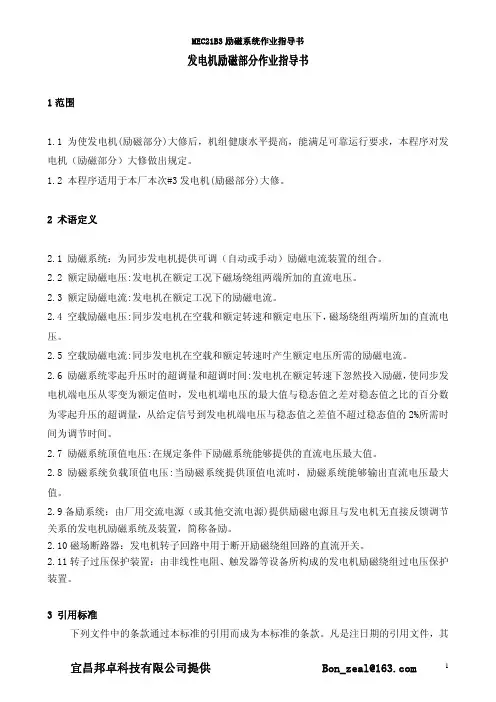

MEC21B3励磁系统作业指导书
发电机励磁部分作业指导书1范围1.1 为使发电机(励磁部分)大修后，机组健康水平提高，能满足可靠运行要求，本程序对发电机（励磁部分）大修做出规定。
1.2 本程序适用于本厂本次#3发电机(励磁部分)大修。
2 术语定义2.1 励磁系统：为同步发电机提供可调（自动或手动）励磁电流装置的组合。
2.2 额定励磁电压:发电机在额定工况下磁场绕组两端所加的直流电压。
2.3 额定励磁电流:发电机在额定工况下的励磁电流。
2.4 空载励磁电压:同步发电机在空载和额定转速和额定电压下，磁场绕组两端所加的直流电压。
2.5 空载励磁电流:同步发电机在空载和额定转速时产生额定电压所需的励磁电流。
2.6 励磁系统零起升压时的超调量和超调时间:发电机在额定转速下忽然投入励磁，使同步发电机端电压从零变为额定值时，发电机端电压的最大值与稳态值之差对稳态值之比的百分数为零起升压的超调量，从给定信号到发电机端电压与稳态值之差值不超过稳态值的2%所需时间为调节时间。
2.7 励磁系统顶值电压:在规定条件下励磁系统能够提供的直流电压最大值。
2.8 励磁系统负载顶值电压:当励磁系统提供顶值电流时，励磁系统能够输出直流电压最大值。
2.9备励系统：由厂用交流电源（或其他交流电源)提供励磁电源且与发电机无直接反馈调节关系的发电机励磁系统及装置，简称备励。
2.10磁场断路器：发电机转子回路中用于断开励磁绕组回路的直流开关。
2.11转子过压保护装置：由非线性电阻、触发器等设备所构成的发电机励磁绕组过电压保护装置。
3 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T 489一2006 大中型水轮发电机静止整流励磁系统及装置试验规程DL/T 583一2006 大中型水轮发电机静止整流励磁系统及装置技术条件DL/T 800一2001 电力企业标准编制规则DL 408-91 电业安全工作规程（发电厂和变电所电气部分、热力和机械部分）SD 230—87 发电厂检修规程CB 1187一88 高能氧化锌电阻测试标准GB/T 19001一2000 质量管理体系 要求（idt ISO 9001:2000)GB/T 24001一1996 环境管理体系 规范及使用指南（idt ISO 14001:1996)GB/T 28001一2001 职业健康安全管理体系 规范3 职责3.1 工作负责人对检修设备的质量，检修过程中的文明、安全施工负责。
励磁系统检修作业指导书
水轮发电机组C级检修作业指导书目录1 范围 (3)2 本指导书涉及的资料和图纸 (3)3 安全提示 (4)4备品备件及消耗性材料准备 (5)5 现场准备及工具 (5)6 检修工序及质量标准 (6)6。
1 执行安全措施 (6)6.2 调节器屏、整流柜、磁场开关柜清扫及二次回路检查 (8)6。
3 磁场开关的检查 (9)6.4 调节器整体接线检查 (9)6。
5 工作结束 (10)7 检修记录 (10)8 质量控制情况总结 (12)9 检修质量评价 (12)10 对本作业指导书的修订建议 (12)1 范围本作业指导书规定了发电机励磁系统设备C级检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于发电机励磁系统设备C级检修工作。
检修的目的为检查处理发电机励磁系统设备运行中的缺陷，确保发电机励磁系统设备各部件正常稳定的运行.同时规范参加机组检修的工作人员、质检人员，必须遵循的质量保证程序，保证检修机组符合检修工艺、质量、文明生产要求，确保机组检修时能优质、按时、按量完成。
1.1指导书质量控制点统计表1 质量控制点统计2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本规范，然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范.《GB/T14285—2006继电保护和安全自动装置技术规程》《GB/T7261－2008 继电保护和安全自动装置基本试验方法》《GB/T7409.3-2007同步电机励磁系统大、中型同步发电机励磁系统技术要求》《IAEC-2000全数字式非线性励磁装置操作说明书》《IAEC-2000全数字式非线性励磁装置原理说明书》《DL489-2006 大中型水轮发电机静止整流励磁系统及装置的试验规程》《电业安全工作规程》（变电站和发电厂电气部分)DL408—19913 安全提示3.1 准备工作中需要注意的事项□熟悉图纸，根据工作内容提交工作票，做好危险点分析□参加检修的人员进行安全教育和技术培训，达到上岗条件□作业组成员的着装要符合要求,正确佩戴安全帽、绝缘鞋□开工前工作负责人要进行安全交底、技术交底,做好危险预想□检查所用工具的完好性及精确性□办理励磁系统检修工作票、做好危险点分析，确认工作票所载安全措施是否正确、完备的执行3.2 施工过程中需要注意的事项囗严格执行《电业工业工作安全措施》囗检查所用工具的完好性及精确性囗每天工作前向工作班成员交代现场安全措施、危险点及其它注意事项囗检修人员要熟悉作业环境，避免碰伤和滑倒囗严格按图纸施工，严禁凭记忆工作3.3验收过程中需要注意的事项□严格执行各质检点的验收制度，W点验收不合格的自动生成为H点□各项记录应完整、清楚,实现现场验收、现场签认□检查盘柜干净无杂物□检查所做措施全部恢复□检修现场卫生必须清理干净4备品备件及消耗性材料准备表2 备品备件及消耗材料清册5 现场准备及工具5.1 现场准备囗作业文件准备,工具、材料及备品配件检查、检验.检查万用表在合格有效期内囗把需要用的工器具、材料等搬运至工作现场5。
励磁系统调试方案
励磁系统调试方案励磁系统调试是指对励磁系统进行检查、测试和调整，以确保其正常工作。
励磁系统是电力系统中的关键组成部分，它用于为发电机提供励磁电流，保持发电机的稳定运行。
在励磁系统调试过程中，需要按照一定的步骤和方法进行操作。
下面是一个励磁系统调试方案，详细介绍了调试的步骤、方法和注意事项。
一、调试前准备1.确定调试计划：明确调试的目标和流程，制定调试计划，包括调试的时间、地点和人员安排等。
2.确认调试设备：准备好所需的调试设备，包括测试仪器、工具和备用零件等。
3.检查安全措施：检查励磁系统的安全措施是否完备，包括接地、绝缘和防护措施等。
二、调试步骤1.励磁系统检查：检查励磁系统的外部连接、接线和接地情况，确保无异常情况。
2.励磁电源调试：首先进行励磁电源的调试，包括电源的输入和输出电压、电流的检查和调整。
根据发电机的额定电压和励磁系统的要求，调整励磁电源的输出电压和电流。
3.励磁回路调试：对励磁回路进行检查和调试，包括励磁电源的接线、励磁绕组的连接和绝缘情况等。
利用测试仪器检测励磁回路的电阻、电压和电流等参数，确保励磁回路的正常工作。
4.励磁控制调试：对励磁控制系统进行检查和调试，包括励磁控制器、传感器和执行机构等。
检查各个控制元件的连接和工作情况，确保励磁控制系统的稳定性和可靠性。
5.励磁系统整体调试：对整个励磁系统进行综合调试，包括励磁电源、励磁回路和励磁控制系统的协调工作。
通过模拟发电机运行的各种工况，检查励磁系统的响应和稳定性，确保励磁系统能够满足发电机的需求。
三、调试方法1.观察法：通过观察励磁系统的运行情况，包括电流、电压和反馈信号等，判断励磁系统的工作状态和问题所在。
2.测量法：利用测试仪器进行电流、电压、电阻和功率等参数的测量，以确定励磁系统的性能和工作情况。
3.对比法：将励磁系统与标准值进行对比，比较其差异和偏差，以确定励磁系统是否正常工作。
4.调整法：根据观察和测量的结果，对励磁系统进行调整，包括调整电压、电流和控制参数等，以优化励磁系统的性能和响应。
南瑞NES5100励磁调节器作业指导书
NES5100发电机励磁调节器作业指导书批准：审核：初审：编写：目录第一章软件系统 (4)1.1 概述 (4)1.2 调节控制程序 (4)1.3 限制及保护程序 (6)1.4 NES-HMI励磁智能监控软件安装及界面配置 (12)1.5 NES-HMI励磁智能监控界面介绍 (22)第二章运行操作 (42)2.1 电源投入 (42)2.2 零起升压 (42)2.3 正常开机 (42)2.4 空载运行 (42)2.5 自动准同期 (42)2.6 并网运行 (43)2.7 停机操作 (43)2.8 通道切换 (43)2.9 控制模式选择 (43)2.10 参数修改及固化 (45)2.11 限制及保护功能投退 (46)2.12 手动录波 (46)2.13 异常情况及处理 (48)第三章调试规程 (49)3.1 工具、图纸及程序准备 (49)3.2 静态试验 (49)3.3 空载试验 (56)3.4 并网试验 (61)第四章励磁系统作业指导书 (64)1 一般性检查 (64)2 模拟测量采样检查 (64)3 开入开出量检查 (66)4 按厂家调试大纲进行的励磁调节器功能静态检查 (68)4.1 电源回路测量电压值检查结果见表14。
(68)5 发电机空载自励情况下励磁系统动态特性试验 (70)6 励磁系统带负荷试验 (75)7 结论 (78)第一章软件系统1.1 概述软件组成包括三个方面：嵌入式操作系统、人机交互程序以及励磁应用程序。
嵌入式操作系统部分包括操作系统本体，还包括硬件底层驱动软件、系统任务配置、系统中断配置等。
底层驱动包括Flash驱动、以太网驱动等。
人机交互的核心程序位于通信报文处理任务中。
该任务和网络通信任务、RS232/RS485通信任务一同构成了整个人机交互的下位机系统。
网络通信任务、RS232/RS485通信任务接收到上位机发出的指令后，将指令发送到一共同的消息队列中，通信报文处理任务从消息队列中逐条取出并处理。
8号机励磁系统改造作业指导书
8号机励磁系统改造A级检修作业指导书1 范围本指导书适用于8号机励磁系统改造及检修工作。
工作地点在8号机13.7米励磁小间。
励磁系统改造的项目为二次电缆校线、二次图纸核对、盘柜拆装、电缆标牌核实、电缆孔洞封堵及卫生清扫；励磁系统试验；电源及信号回路检查，二次回路绝缘检查；端子排及螺丝检查、紧固，对已发现的问题进行处理。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
DL/T995-2016 继电保护和电网安全自动装置检验规程8号机励磁系统设备技术标准四期ABB励磁系统图纸3 安全措施3.1办理工作票，检查、核对安全措施及三讲一落实情况。
3.2按工作票检查是否有与检修有关的运行设备。
3.3工作时应加强监护，防止误入运行间隔。
3.4进入工作现场，必须正确穿戴和使用劳动保护用品。
3.5工作票签发后工作开始前，工作负责人必须向工作成员详细说明工作内容、工作范围、相邻带电设备、危险点等情况。
3.6做安全技术措施前应先检查实际接线及图纸是否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改。
3.7检查运行人员所作安全措施是否正确、足够。
3.8工作时应认真核对回路接线，查清联跳回路电缆接线，如需拆头，应拆端子排内侧并用绝缘胶布包好，并做好记录。
3.9严禁交、直流电压回路短路、接地。
3.10使用仪表应正确选择档位及量程，防止损坏仪表或因误用低内阻档测量直流回路造成直流接地、短路和误跳运行设备。
3.11禁止带电插拔插件，触及芯片前应作好防止静电的措施。
3.12整组试验后，严禁插拔插件。
3.13传动时应相互协调并由专人指挥，防止因配合不当造成设备损坏和人员受伤。
4 备品备件清单5 修前准备5.1 现场准备5.2 专用工具5.3 工作准备☐工器具已准备完毕，材料、备品已落实。
发电机励磁系统检修作业指导书(小修)
中电广西防城港电厂企业标准发电机励磁系统检修作业指导书2008－6－发布 2008－7－实施中电广西防城港电厂发布1图1 Q/CDT－LTHP1033703－2007前言为规范中电广西防城港电厂检修作业指导书的编制工作，不断提高标准化工作水平，特制定本标准。
本标准由中电广西防城港电厂生产管理部提出并归口。
本标准由中电广西防城港电厂生产管理部电修组织起草。
本标准主要起草人：龙学清本规程主要审核人：本规程主要审定人：本规程批准人：本规程由中电广西防城港电厂生产管理部负责解释。
本规程是首次发布。
2目录1 目的及适用范围―――――――――――――――――――――――――42 应用文件――――――――――――――――――――――――――――43 检修前的准备工作――――――――――――――――――――――――44 作业程序及作业标准―――――――――――――――――――――――85 静态试验―――――――――――――――――――――――――――－96 空载试验―――――――――――――――――――――――――――177 并网试验―――――――――――――――――――――――――――203图1 Q/CDT－LTHP1033703－2007发电机励磁系统检修作业指导书1、目的及适用范围本指导书本的编写目的是使机组大小修后励磁系统装置试验按步骤有序进行,指导其静态、动态调试，并降低试验中存在风险。
本指导书适用于中电广西防城港电厂#1、#2机组UNITROL 5000静态励磁系统。
2、引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408—-1991 电业安全工作规程（发电厂和变电所电气部分）DL/T 650-1998--《大型汽轮发电机自并励静止励磁系统技术条件》GB/T 7409.1～7409.3～1997《同步电机励磁系统》ABB SWITZERLAND LTD公司UNITROL 5000调试报告及说明书3、检修前的准备工作3.1准备工作安排43.2人员要求3.3备品备件5图1 Q/CDT－LTHP1033703－3.4工器具63.5材料3.6危险点分析7图1 Q/CDT－LTHP1033703－3.7安全措施84、作业程序及作业标准5、静态试验机组静态试验先后顺序考虑到工序的合理化安排，每个项目所需的工具、工时、工作注意事项需要不断的充实完善。
某发电厂机组励磁系统检修作业指导书(doc 45页)
某发电厂机组励磁系统检修作业指导书(doc 45页)Q/GFD X X X水力发电厂企业标准Q/GFD.WXZY-201-2004机组励磁系统检修作业指导书2004-XX-XX发布2004-XX-XX 实附录B （规范性附录） XXX水力发电厂机组励磁系统检修现场记录 (35)附录C（规范性附录） XXX水力发电厂机组励磁系统检修履历 (36)附录D（规范性附录） XXX水力发电厂机组励磁系统检修报告 (37)附表1 XXX水力发电厂机组励磁系统检修作业环境因素控制清单 (38)附图1 XXX水力发电厂机组励磁系统检修作业流程图 (40)Q/GFD.WXZY前言本标准是为XXX水力发电厂质量、环境、职业健康安全三标一体化管理体系之机组励磁系统检修作业而制定的。
制定本标准的目的是对XXX水力发电厂质量、环境、职业健康安全三标一体化管理体系之机组励磁系统检修作业过程进行控制，确保该项作业的质量、安全和环境保护符合规定要求。
本标准由XXX水力发电厂标准化委员会提出。
本标准由XXX水力发电厂XXX部负责起草。
本标准主要起草人: XXX审核：XXX批准：XXX本标准由XXX水力发电厂XXX部归口并负责解释。
本标准的版本及修改状态：A/0.机组励磁系统检修作业指导书1、范围本指导书规定了XXX水力发电厂质量、环境、职业健康安全三标一体化管理体系之机组励磁装置检修、试验的基本内容、检修工艺指标、调试方法及技术分析内容。
本规程适用于XXX水力发电厂质量、环境、职业健康安全三标一体化管理体系之1~19#机组的主励装置。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL 489一92 大中型水轮发电机静止整流励磁系统及装置试验规程DL 491一1999 大中型水轮发电机静止整流励磁系统及装置运行、检修规程DL/T 583一1995 大中型水轮发电机静止整流励磁系统及装置技术条件DL/T 800一2001 电力企业标准编制规则DL 408-91 电业安全工作规程（发电厂和变电所电气部分、热力和机械部分）SD 230—87 发电厂检修规程CB 1187一88 高能氧化锌电阻测试标准GB/T 19001一2000 质量管理体系要求（idt ISO 9001:2000)GB/T 24001一1996 环境管理体系 规范及使用指南（idt ISO 14001:1996)GB/T 28001一2001 职业健康安全管理体系 规范3 术语和定义3.1设备、元件的文字符号 F ——发电机。
励磁试验指导书1
励磁试验调试指导书1.发电机三相稳态短路试验1.1 试验前的准备（1）通常情况下，短路升流是他励的接线方式。
将励磁变高压侧与主母线断开，将10kV厂用电928断路器接到励磁变高压侧，作为他励源。
（2）拆除发电机制动电路断路器与母线连接的软连接，将发电机出口三相短路。
（3）合上所有工作电源包括调节器交直流工作电源，风机电源，灭磁开关电源。
（4）合上调节器电源，确认所有板件启动无异常。
观察功率柜EHPA 板无告警信号。
（5）将五级刀闸合闸到位，观察合闸位置指示灯亮。
励磁系统的交、直流母线分别正确连接到励磁变压器低压侧和发电机转子。
（6）检查PT、CT 回路已可靠连接，在中间层出口CT端子箱短接送安稳A、B 套出口CT，防止报PT断线。
（7）定、转子一点接地保护投入，水机保护投入。
（7）将S1合闸，S2分闸（控制电源断开），并手动按下功率柜下方风机接触器，检查风机运行正常。
1.2软件设置选项设置GenRatings/PPT voltage 实测值为458V（实际测量为准）AuxBusStart Auxiliary Bus FedAuxBusStart/Auxiliary Bus Fed TureAuxBusStart/Field Bulid(aux bus) 0MANREF/Man ref precon val 3vMANREF/Man ref out low -10Key_states/Simulation mode req no退出仿真模式。
在Diagram 主界面点击，进入页面后点击模拟方式切换选项，在弹出的设置窗选择No，退出模拟方式运行。
设置完后点击“Send To Device”，然后点击“Cancel”，退出窗口。
图1.1 进入主界面图1.2 模拟方式切换选项清除所有的故障和报警信号。
如果调节器ACLE 板件上有故障灯亮，且Toolbox 软件右下角显示有“DSPAlarm”，在软键盘上点击“”，复归告警信号。
励磁系统调试作业指导书
七里塘水电站励磁系统安装、调试作业指导书2013年8月2日励磁系统安装、调试作业指导书目录1 励磁系统调试工程简述 (1)2 试验目的 (1)3 调试范围 (1)4 编制依据 (2)5 试验具备的条件 (2)6 调试程序 (2)7 试验步骤 (2)8 安全技术措施 (7)9 调试记录 (7)10 .单元工程质量评定表 (7)1.励磁系统调试工程简述1.1励磁装置由武汉联华电气有限责任公司供货，采用的CPU为美国英特尔公司生产32位工业级80386EX处理器，内含80386SX，其指令系统与80386完全兼容，在80386EX的内部集成了定时/计数器单元（8254），两个串行控制单元（SCU），两个中断控制单元（ICU）和两个DMA控制单元（DMAU），时钟发生各管理单元，存储器刷新，看门狗，可编程片选逻辑等数字逻辑单元，其外围还扩展了14位模数转换模块（ADC）和大规模可编程门阵列（ISP）等多种外围控制单元，其特点是集成度高，功耗小，运行速度快，可靠性高。
励磁装置布置在主厂房机组旁。
1.2整个励磁系统可分为四个主要部分：励磁变压器、两套相互独立的励磁调节器、可控硅整流桥单元、起励单元和灭磁单元。
1.3在该套静态励磁系统中，励磁电源取自发电机端。
同步发电机的磁场电流由励磁变压器经可控硅整流桥和磁场断路器供给。
励磁变压器将发电机端电压降低到可控硅整流桥所需的输入电压，为发电机端电压和磁场绕组提供电气隔离以及为可控硅整流桥提供整流阻抗，可控硅整流桥将交流电流转换成受控的直流电流提供给发电机转子绕组。
1.4励磁系统可工作于A VR方式，自动调节发电机的端电压，最大限度维持发电机端电压恒定；或工作于叠加调节方式，包括恒功率因数调节、恒无功调节；也可工作于手动方式，自动维持发电机励磁电流恒定。
自动方式与手动方式相互备用，备用调节方式自动跟随运行调节方式，在两种运行方式间可便捷进行切换。
1.5励磁调节器采取双通道结构，两个通道完全相同，可任选一路作为运行通道。
给励磁系统联合调试指导书
电站励磁系统联调指导书二OO九年·三月云南电站励磁系统联调指导书编写：______ ______校核：_____ _______批准：_______ _____发电机组励磁相关参数：生产厂家：哈尔滨电机厂额定功率： _____________MW 额定定子电压: _____________V 额定定子电流: _____________A 额定功率因数:______________额定负载励磁电压: _____________V 额定负载励磁电流: _____________A 额定空载励磁电压: _____________V 额定空载励磁电流: _____________A 励磁变压器变比: _____________V 强励倍数： ______倍/____ S 纵轴同步电抗d x ： _____________ p.u. 纵轴瞬变同步电抗'd x ： _____________ p.u.纵轴超瞬变同步电抗"d x ： _____________ p.u. 横轴同步电抗q x ： _____________ p.u. 横轴瞬变同步电抗'q x ： _____________ p.u. 横轴超瞬变同步电抗''q x ： _____________ p.u.定子开路纵轴瞬变时间常数'0d T ： _____________ p.u.定子开路纵轴超瞬变时间常数"0d T ：_____________ p.u. 定子开路横轴瞬变时间常数0'q T ： _____________ p.u. 定子开路横轴超瞬变时间常数0''q T ：_____________ p.u. 发电机转子惯性时间常数Tj ： _____________ p.u. 定子漏抗： _____________ p.u. 零序电抗0X ： _____________ p.u. 负序电抗2X ： _____________ p.u.目录一、通电前检查 (1)1.1机柜外观检查 (1)1.2器件型号检查 (1)1.3可控硅插件外观检查 (3)1.4其它接线检查 (4)二、高压及绝缘检测 (1)2.1调节器DC24V直流回路绝缘检查 (1)2.2调节器DC220V直流回路绝缘检查 (1)2.3调节器PT、CT端子绝缘检查 (1)2.4整流柜可控硅插件（脉冲变）绝缘检查 (2)2.5整流柜交流侧绝缘及耐压检查 (2)2.6整流柜直流侧绝缘及耐压检查 (3)三、励磁装置送电检查 (4)3.1送电前准备 (4)3.2接入电源并检查 (5)四、装置通电 (1)4.1励磁装置送电过程 (1)4.2送电后检查 (1)4.3OP面板操作方法 (2)五、整流柜风机试验 (1)5.1整流柜风机启动试验 (1)5.2整流柜风速继电器校验 (1)六、模拟量校验 (2)6.1PT测量回路校验 (2)6.2CT测量回路校验 (3)6.3P、Q校验 (3)6.4电流变送器矫正 (5)6.5模出校验 (5)七、数字量检验 (1)7.1数字开入量 (1)7.2数字开出量 (3)八、开关动作试验 (4)8.1S101开关合闸试验 (4)8.2S101开关分闸试验（就地、远方） (4)九、整流试验 (6)9.1调节器开关量输入输出状态检查 (6)9.2小电流试验准备 (9)9.3小电流试验（脉冲检查、波形检查） (10)十、功能模拟 (13)10.1过压保护模拟试验 (13)10.2操作面板切换试验 (13)10.3逻辑试验 (13)十一、初励回路试验 (16)11.1接触器操作 (16)11.2初励单元 (16)一、通电前检查1.1 机柜外观检查CJN01-CJN08机柜分别检查：1.机柜外观，检查柜体安装板的安装螺丝和柜体紧固螺丝是否紧固2.机械结构3.插件（如果有）及元器件1.2 器件型号检查检查核对CJN01、CJN03-CJN06机柜内主要器件型号，尤其是CJN01柜中的开关和继电器，各元器件标签正确、清晰、齐全。
3号发电机励磁系统改造作业指导书
DTPD #3 B003－2012#3机组A级检修2012-08-01实施目次1 范围 (2)2 本指导书涉及的文件、技术资料和图纸 (2)3 安全措施 (2)4 备品备件准备 (3)5 现场准备及工具 (3)5.1现场准备 (3)5.2专用工具 (3)5.3办理相关工作票 (3)6 检修工序及质量标准 (4)6.1拆除旧励磁屏 (4)6.2安装新励磁屏 (4)6.3励磁屏检查 (5)6.4二次回路检查 (5)6.5核对定值 (5)6.6励磁系统静态试验 (5)6.7励磁系统假负载试验 (6)6.8励磁系统启动试验 (6)6.9发电机并网带负荷后励磁系统动态试验 (6)6.10投运前检查 (6)6.11现场清理 (7)6.12工作终结 (7)7 检修记录 (7)7.1励磁屏检查 (7)7.2回路绝缘检查 (8)7.3励磁系统静态试验 (8)8 修后目标 (13)3号发电机励磁系统改造作业指导书1 范围本作业指导书规定了3号发电机励磁系统改造工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于3号发电机励磁系统改造工作，检修地点在锅炉房13.7米3号机励磁小间。
检修的项目为对3号发电机励磁系统改造、装置校验、传动，并对已发现的问题进行处理。
2 本指导书涉及的文件、技术资料和图纸□DL 408-91 《电业安全工作规程(发电厂和变电所电气部分)》□GB 7261-2001《继电器及继电保护装置基本试验方法》□GB 14285-93 《继电保护和安全自动装置技术规程》□DL 478-2001 《静态继电保护及安全自动装置通用技术条件》□DL/T 624-1997《继电保护微机型试验装置技术条件》□DL/T 843-2003 《大型汽轮发电机交流励磁机励磁系统技术条件》□GB/T 7409.1-7409.3 1997 《同步电机励磁系统》□DL/T 5136 – 2001 《火力发电厂、变电所二次接线设计技术规程》□《火力发电厂安全性评价（第二版）》中国华北电力集团公司安全监察部□《RCS-9400D励磁系统调节器说明书》3 安全措施□严格执行《电业安全工作规程》中“发电厂和变电所电气部分”规定。
QGS12108《PCS励磁系统工程出厂试验作业指导书》
文件版本：V1.1受控性质：发放编号：持有人：PCS励磁系统工程出厂试验作业指导书2015-01-29发布2015-01-30实施XX博瑞电力自动化设备XX发布版本修订信息目录1目的42X围43职责44工作程序及要求44.1试验平台和仪器设备44.1.1试验平台一次主接线44.1.2试验平台二次系统5装置配线图6操作回路图64.1.3仪器设备64.2调节器柜调试试验74.2.1结构外观及电气连接检查74.2.2调节器柜耐压试验74.2.3调节器输入输出电源试验74.2.4液晶、键盘人机界面和程序版本检查84.2.5调节器开入开出检查94.2.6调节器采样试验104.2.7PCS-9412智能脉冲触发装置脉冲输出试验124.2.8通道切换逻辑试验124.2.9PSS环节测试试验用输入信号通道检查144.2.10DA输出通道检查154.2.11DSP板光纤通信、CPU板串行通讯、以太网通讯及打印口调试、调试口通讯16 4.3整流柜调试试验214.3.1试验环境检查214.3.2试验前装置整体检查214.3.3整流柜耐压试验214.3.4可控硅整流桥原件参数检查224.3.5可控硅整流柜脉冲变压器检测234.3.6整流柜操作逻辑测试234.3.7整流柜低压小电流试验254.3.8整流柜高压小电流试验294.3.9整流柜大电流试验314.3.10整流柜大电流并联运行试验（选做）344.4灭磁柜/电阻柜调试试验工作程序354.4.1试验环境检查364.4.2试验前装置整体检查364.4.3灭磁柜耐压试验374.4.4灭磁柜表计测试374.4.5灭磁开关操作及逻辑测试384.4.6灭磁开关主触头动作协调性检查384.4.7ZnO阀片的测试394.4.8灭磁柜过压回路试验414.4.9灭磁柜灭磁回路试验424.4.10灭磁柜初励回路试验434.5安全注意事项445记录445.1BR/QGS12.108-01《PPC-AI交流进线柜检测原始记录》445.2BR/QGS12.108-02《PPC-ER励磁调节柜检测原始记录》445.3BR/QGS12.108-03《PPC-SR可控硅整流柜检测原始记录（单柜单桥双极均流）》44 5.4BR/QGS12.108-04《PPC-BK灭磁开关柜检测原始记录》445.5BR/QGS12.108-05《PPC-DR灭磁电阻柜检测原始记录》445.6BR/QGS12.108-06《PPC-SR可控硅整流柜检测原始记录（单柜单桥配9425）》44 5.7BR/QGS12.108-07《PPC-ER励磁调节柜检测原始记录》--DA通道为触发角试验44 5.8BR/QGS12.108-08《PPC-SR可控硅整流柜检测原始记录（单柜双桥）》445.9BR/QGS12.108-09《PRC-ES调节整流柜工程试验记录(IGBT)》445.10BR/QGS12.108-10《PRC-ES调节整流柜工程试验记录(可控硅)》445.11BR/QGS12.108-11《PRC-SR可控硅整流柜工程试验记录（单柜单桥）》445.12BR/QGS12.108-12《PRC-SR可控硅整流柜工程试验记录（单柜双桥）》445.13BR/QGS12.108-13《PCS励磁系统工程出厂报告》44PCS励磁系统工程出厂试验作业指导书1目的规X试验操作程序，指导工程调试人员正确进行PCS励磁系统中励磁调节器柜、可控硅（二极管）整流柜、灭磁开关柜/电阻柜的工程出厂调试试验。
ABB励磁系统检修作业指导书(600MW)
编写依据和参考资料1．《电力工业技术管理法规》2．（87）电生供字第254号继电保护和电网安全自动装置现场工作保安规定3．DL/T 587-1996微机继电保护装置运行管理规程4．电安生（1994）191号电力系统继电保护及安全自动装置反事故措施要点5．GB/T 7261-2000继电器及装置基本试验方法6．GB/T 14285-2006继电保护和安全自动装置技术规程7．DL/T 478-2001静态继电保护及安全自动装置通用技术条件8．《防止电力生产重大事故的二十五项重点要求》继电保护实施细则国电调（2002）138号9．UNITROL 5000静态励磁系统运行维护手册10．DL/T 650—1998 大型汽轮发电机自并励静止励磁系统技术条件11．GB/T 7409.3—2007 大、中型同步发电机励磁系统技术要求12．GB/T 7409.1—1997 同步电机励磁系统定义第二篇励磁系统UNITROL-5000 励磁系统检修规程1．设备概况我公司励磁系统为静态自并激系统，主要由机端励磁变压器、可控硅整流装置、自动电压调节器、灭磁和过电压保护装置、启励装置和必要的监测保护报警辅助装置等组成。
静态励磁控制系统设备是ABB 公司生产的Unitrol 5000 系列。
励磁系统为高起始响应系统，连续控制系统保证电压控制的高精度。
励磁调节器型号为UNITROL Q5S-O/U251-S6000,DAVR为双自动/双手动通道+独立的后备控制板，运行中，两个AVR通道之中的一个处于备用状态。
通道之间的切换是自动的、无扰动的。
2检修类别周期及工期3检修项目A级检修表24检修步骤项目及方法4.1安全条件4.1.1进入控制柜操作，应小心谨慎。
4.1.2接触系统带电部件会造成严重伤害。
没有专业知识及没有采取防护措施的操作人员不可以进入控制归。
调节柜（+ER）电压超过50V，它的所有带电部件都有防意外接触保护。
4.1.3整流柜（+EG）（散热器，母线等）与励磁系统变压器的次级或转子相连，其部件的电压极端危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
励磁系统调试作业
指导书
七里塘水电站
励磁系统安装、调试作业指导书
8月2日
励磁系统安装、调试作业指导书
目录
1 励磁系统调试工程简
述 (1)
2 试验目
的..........................................................................................................
(1)
3 调试范
围..........................................................................................................
(1)
4 编制依据.................................................................................................................. .2
5 试验具备的条件 (2)
6 调试程序.................................................................................................................. .2
7 试验步骤.................................................................................................................. .2
8 安全技术措
施 (7)
9 调试记录.................................................................................................................. .7
10 .单元工程质量评定表 (7)
1.励磁系统调试工程简述
1.1励磁装置由武汉联华电气有限责任公司供货，采用的CPU为美国英特尔公司生产32位工业级80386EX处理器，内含80386SX，其指令系统与80386完全兼容，在80386EX的内部集成了定时/计数器单元（8254），两个串行控制单元（SCU），两个中断控制单元（ICU）和两个DMA控制单元（DMAU），时钟发生各管理单元，存储器刷新，看门狗，可编程片选逻辑等数字逻辑单元，其外围还扩展了14位模数转换模块（ADC）和大规模可编程门阵列（ISP）等多种外围控制单元，其特点是集成度高，功耗小，运行速度快，可靠性高。
励磁装置布置在主厂房机组旁。
1.2整个励磁系统可分为四个主要部分：励磁变压器、两套相互独立的励磁调节器、可控硅整流桥单元、起励单元和灭磁单元。
1.3在该套静态励磁系统中，励磁电源取自发电机端。
同步发电机的磁场电流由励磁变压器经可控硅整流桥和磁场断路器供给。
励磁变压器将发电机端电压降低到可控硅整流桥所需的输入电压，为发电机端电压和磁场绕组提供电气隔离以及为可控硅整流桥提供整流阻抗，可控硅整流桥将交流电流转换成受控的直流电流提供给发电机转子绕组。
1.4励磁系统可工作于AVR方式，自动调节发电机的端电压，最大限度维持发电机端电压恒定；或工作于叠加调节方式，包括恒功率因数调节、恒无功调节；也可工作于手动方式，自动维持发电机励磁电。
