TESA高度仪操作规程
高度仪的使用流程大全 (2)
高度仪的使用流程大全1. 准备工作在使用高度仪之前，需要做一些准备工作： - 确保高度仪已经充电或者连接到电源适配器上。
- 确保高度仪的显示屏上没有损坏，并且清晰可见。
- 准备好需要测量的物体或者场景。
- 确保高度仪的固定支架或者其他支撑设备已经安装好。
2. 开机和初始化开始使用高度仪之前，需要进行开机和初始化操作：- 按下高度仪的电源按钮，等待设备启动。
- 等待高度仪的初始化过程完成，确保显示屏上没有错误提示。
3. 设置测量单位在进行实际测量之前，需要设置高度仪的测量单位：- 打开高度仪的设置菜单。
- 在单位设置选项中，选择适合的测量单位，如米、厘米等。
- 确认设置并保存。
4. 进行测量现在可以开始使用高度仪进行测量了： - 将高度仪对准需要测量的物体或者场景。
- 确保高度仪的支撑设备稳固，避免晃动和震动。
- 按下高度仪上的测量按钮开始测量。
- 等待高度仪完成测量过程，显示结果。
- 如果需要连续测量多个点或者场景，可以重复以上步骤。
5. 记录和保存测量结果在完成测量后，需要记录和保存测量结果： - 将测量结果记录在纸质或者电子表格上，包括测量时间、测量点名称、测量值等信息。
- 如果高度仪支持连接到电脑或者移动设备，可以使用相应的软件将测量结果导出和保存。
6. 关机和保养在使用高度仪结束后，需要进行关机和保养： - 关闭高度仪的电源。
- 清理高度仪的镜头和显示屏，确保清晰可见。
- 将高度仪放置在干燥、安全的位置，避免碰撞和损坏。
- 定期检查高度仪的电池状态，及时充电或更换电池。
7. 故障排除如果在使用高度仪的过程中出现问题，可以尝试以下故障排除方法： - 检查高度仪的电源是否正常连接。
- 重启高度仪，重新进行开机和初始化过程。
- 检查高度仪的测量单位设置，确保选择了正确的单位。
- 清理高度仪的镜头和显示屏，确保没有污垢和阻碍。
- 如果问题仍然存在，联系高度仪的厂家或者售后服务部门寻求进一步帮助。

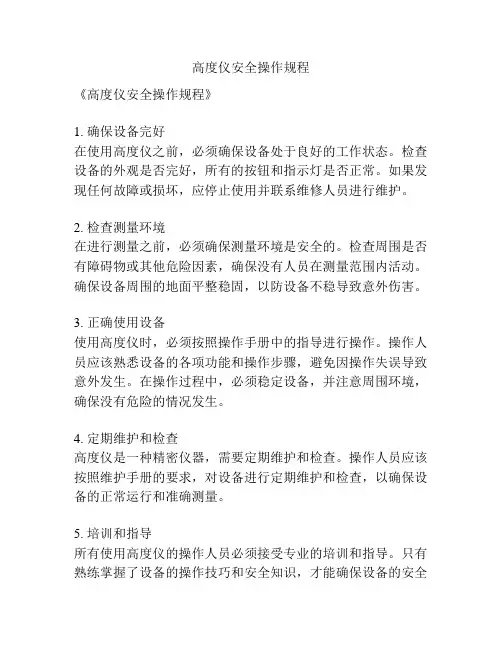

高度仪安全操作规程
高度仪安全操作规程
《高度仪安全操作规程》
1. 确保设备完好
在使用高度仪之前，必须确保设备处于良好的工作状态。
检查设备的外观是否完好，所有的按钮和指示灯是否正常。
如果发现任何故障或损坏，应停止使用并联系维修人员进行维护。
2. 检查测量环境
在进行测量之前，必须确保测量环境是安全的。
检查周围是否有障碍物或其他危险因素，确保没有人员在测量范围内活动。
确保设备周围的地面平整稳固，以防设备不稳导致意外伤害。
3. 正确使用设备
使用高度仪时，必须按照操作手册中的指导进行操作。
操作人员应该熟悉设备的各项功能和操作步骤，避免因操作失误导致意外发生。
在操作过程中，必须稳定设备，并注意周围环境，确保没有危险的情况发生。
4. 定期维护和检查
高度仪是一种精密仪器，需要定期维护和检查。
操作人员应该按照维护手册的要求，对设备进行定期维护和检查，以确保设备的正常运行和准确测量。
5. 培训和指导
所有使用高度仪的操作人员必须接受专业的培训和指导。
只有熟练掌握了设备的操作技巧和安全知识，才能确保设备的安全
使用。
遵守上述安全操作规程，可以有效地保障高度仪的安全使用，减少意外事故的发生，提高工作效率和测量准确度。
一次元电子测高仪操作说明
3.1第一次使用人员必须认真阅读完此使用规程方可进行测量操作。
3.2任何使用人员都必须严格按照规程的要求进行使用和保养。
4、测量范围及项目
4.1测量范围
4.1.1 TESA-Hite 400型一次元电子高度仪的测量高度或直径范围为≤400mm。
4.1.2根据大理石平台的规格可测量长≤500mm零件的直线度、平行度误差及断面跳动量等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：2/4
生效日期：
5.1.2配套的标准校验块，主要用于完成测头直径的测量，并将测头的直径补偿进后续测
量。
5.2检测测头
5.2.1测量垂直度的电感测头、杠杆表或千分表（暂时都未配备）。
5.2.2各种长度不一的检测测头：前端是球形、平面形的测头、L形测头等。
TESA-Hite一次元电子高度仪操作说明
编号：
版本/修改：A/0
页码：4/4
生效日期：
8、注意事项
8.1此一次元电子高度仪用于测量精密零件或高要求的样品，常用测量器具就能够满足零件或样品技术要求的，请勿使用此数显高度仪测量。
8.2被测零件或样品的粗糙度值不能过大，粗糙度Ra值应≤3.2，避免零件或样品太粗糙磨损大理石平台及检测测头，降低检测测头的测量精度及检测测头的使用寿命和磨损大理石平台。
6.5.2开机，慢慢旋转驱动轮将千分表测头移动到最低点。
6.5.3将零件或样品垂直放置于大理石平台上，推动零件接触千分表测头后继续推进0.4—0.5mm左右，使千分表指针对准零位。
6.5.4执行测量；慢慢旋转驱动轮使千分表测头上下移动。
6.5.5观察千分表指针的移动量即垂直度误差值。
TESA测高仪操作规范
TESA测高仪操作规范
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，即表示假设短工件为“50”高，长工件则为“100”高。
TESA测高仪操作规范
TESA测高仪操作规范
构造简介
测头
手轮操作界面
参数简介
1. 量程：0-400mm；
2. 精度：0.001mm。
功能简介
1. 单向测量；
2. 双向测量；
3. 预设值测量。
按ON键开机后正反向摇动手轮使测头上下移动后如图显示。
在基准面上点击归零，
如点击多下后显示不为零可按F2再次归零。
点击被测工件，多点测量观察数值变化后读出平均值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F2，现右图画面。
通过F1 F2 F3设置如左图数值“6.35”；
再按F4确认后如右图显示。
对校准工件进行点击，上下交替点击共测4点。
界面有如图显示即可开始测量工件。
对工件进行点击，上下各取一点即可。
见左图画面后，按F3出现右图画面，所显数值即为被测工件高度。
测量完毕，将测头移至最上端按OFF关机。
开机如左图显示后按F4，现右图画面。
通过F1 F2 F3设置如左图数值“50”；
再按F4确认后如右图显示。
如左图点击一点后现右图显示，
即设备将此点高度默认为之前的预设值“50”。
如左图点击其他高度一点后现右图显示，
即表示假设短工件为“50”高，长工件则为“100”
高。
测量完毕，将测头移至最上端按OFF关机。
TESA HITE 400 700操作手册
TESA-HITE 400 & 700 一次元電子高度規操作說明書目錄一、外部功能說明二、開機三、量測（1）螢幕功能鍵（2）符號的定義（3）單向量測（4）雙向量測（5）量測圓孔（6）氣源調節（7）量測垂直度（8）參數設定四、錯誤訊息五、使用注意事項一、外部功能說明上蓋 1機台外殼 2測頭固定架 3測臂 4 測針5量圓支撐點6轉輪固定鎖10控制面板12二、開機1. 機台開機按(ON/OFF)鍵後，螢幕會出現如下圖:2. 進入量測模式後，轉動手輪直到螢幕出現兩個上下箭號。
如下圖:3.轉動手輪通過補償點後，螢幕會出現如下圖:此時機台已經進入量測模式了。
三、量測（1）螢幕功能鍵自動功能主要顯示F1-F4可用之功能鍵F1-F4功能鍵①輸出讀值。
②單位切換。
③取消功能或量測值。
④電源開關。
（假如switch 3設定成OFF）16分鐘沒用，機台便進入省電模式。
（2）符號的定義沒校正測頭，單向量測。
歸零點設定。
要校正測頭，雙向量測。
預設值功能鍵。
連續顯示模式。
自動數值輸出。
（直徑）兩碰點之距離。
確定ENTER輸入鍵。
最後兩數值之差。
數字上加。
雙碰點。
數字下減。
單碰點。
位數切換。
（3）單向量測不經過校正規之校正測頭。
1. 開機按 出現SET 1，第一次歸零。
2. 再歸零。
（4）雙向量測1. 開機按 出現SET 1。
2. 按F2ㄈㄈ6.3500mm 。
3. 將測針放入 6.3500mm 校正規中，上下各碰二次後，出現SET 2，即為雙向量測（參考符號之定義）。
ONOFF ONOFF（5）量測圓孔在SET 2模式下。
在基準面上歸零。
將測頭放入孔內，偏移中心點少許。
將手輪向下施壓，停留一秒，出現左列畫面。
移動工件通過最低點，會聽見Beep一聲。
經過最極點。
往復多次可以增加準確性。
將手輪鬆開向上量測，重複以上步驟。
鬆開手輪，按F3ψ即可得直徑。
（6）氣源調節:當氣源開關啟動時，內建的空氣幫浦會自動啟動打氣，氣源經由底座的空氣軸承輸出時會將機台上浮幾個u m。
高度仪安全操作规程
高度仪安全操作规程高度仪是一种测量高度的仪器，主要用于航空、航海、建筑等领域。
正确使用和操作高度仪是确保测量结果准确，并保障人员安全的关键。
以下是高度仪安全操作规程，以确保操作人员和设备的安全：一、操作前准备：1. 确保高度仪处于良好的工作状态，包括外观整洁，指针灵敏、准确，无损坏。
2. 高度仪的测量范围应与实际需要相匹配，不得超出其额定测量范围。
3. 检查高度仪的电源，若为电池供电的高度仪，应确保电池电量充足，如低电报警或其他异常应及时更换电池。
4. 确定高度仪的使用环境是否稳定，避免在有较强振动或电磁干扰的地方使用。
5. 了解高度仪的使用方法和注意事项，特别是对于特殊型号的高度仪，必须熟悉其功能和操作流程。
二、操作过程：1. 操作人员应穿戴合适的劳动保护用品，如工作服、安全帽、防护手套等。
2. 操作人员应站立稳定的位置进行操作，避免移动或摇晃高度仪。
3. 在进行测量前，应清洁测量物体表面，确保无任何污渍或异物，以确保测量结果准确。
4. 避免在高温、低温、高湿度或极端环境下使用高度仪，以免影响其性能和寿命。
5. 在使用高度仪时，应避免高度仪的碰撞或摔落，避免对高度仪造成损坏。
6. 操作过程中应注意高度仪的指针是否运动正常，如有异常应立即停止使用并排除故障。
7. 高度仪的读数应在稳定状态下进行记录，避免在读数变化过大的情况下进行记录，以免影响测量结果的准确性。
8. 操作人员应按照高度仪的使用说明书进行操作，不得做出超出其规定的操作。
三、使用后的处理：1. 使用完毕后，应及时关闭高度仪电源，避免浪费电能。
2. 对高度仪进行清洁和维护，确保其外观整洁，不受灰尘、油污等污染。
3. 如高度仪有存储功能，应及时导出数据，防止数据丢失。
4. 高度仪的存放环境应干燥、防尘，并远离水源、酸碱等腐蚀性物质，以免造成高度仪的损坏。
5. 定期检查高度仪的工作状态和指针准确度，若有异常应及时送修。
6. 高度仪的维修和维护应由专业技术人员进行，不得私自拆卸或维修。
高度仪的使用流程
高度仪的使用流程1. 准备工作在使用高度仪之前，需要进行以下准备工作：•检查高度仪的电源是否充足，确保有足够的电量供应使用；•确保高度仪的传感器部分没有损坏或松动；•准备好相关的标尺或尺子，以便进行测量和比较。
2. 开机与校准•首先，将高度仪放置在平坦的表面上，避免受到外力的影响；•按下高度仪上的电源按钮，等待其启动；•在高度仪启动后，选择进行校准，通常在菜单中选择“校准”选项；•根据高度仪的指引，进行校准操作，确保高度仪的读数准确无误。
3. 测量操作•将高度仪对准需要测量的物体或表面，确保高度仪与物体垂直；•按下高度仪上的测量按钮，高度仪将开始测量物体的高度；•等待高度仪显示出测量结果，通常以厘米或英寸为单位；•记录或记下测量结果，以备后续使用和参考。
4. 比较测量结果•将高度仪用于多个物体或表面的测量，并记录下各个测量结果；•对比各个测量结果，观察是否有差异或变化；•如果测量结果相差较大，可以重新进行校准，确保测量的准确性。
5. 关机与存储•在使用完高度仪后，按下电源按钮，将高度仪关机；•将高度仪存放在干燥、通风的地方，远离高温、湿度和振动等影响；•如果高度仪具有存储功能，可以将测量结果存储到高度仪内部或外部存储介质。
6. 维护与保养•定期清洁高度仪的外壳和传感器部分，避免灰尘或污垢影响测量准确性；•对高度仪的各个部件进行检查，确保没有松动、磨损或损坏的情况；•如有需要，可以根据高度仪的说明书进行维护和保养。
以上就是使用高度仪的基本流程，通过正确的操作和维护，可以保证高度仪的准确性和稳定性，提高测量效率和质量。
在使用过程中，如遇到问题，应及时参考高度仪的使用手册或寻求专业人员的帮助。
EESA height gauges测高仪 说明书
同轴 1.0 0.00005
偏置 2.0 使用标准配件
0.0001
重复性
μm
in
0.5 0.00002 1.0 0.00004
控制面板 LCD 显示: 67 x 33 mm. 显示类型: 3 线显示 (字母数字 式，7 段/符号) 加 上图标。 数值显示: 7 位加负 号，第一、第二显 示区具有 7 或 4 个 标记。 数值显示: 10 x 4.9 mm, 辅助显示 1 和 2: 7.5 x 3.7 mm 或 5 x 2.5 mm
6
测高仪
TESA MICRO-HITE plus M 测高仪
应用构造
加长杆使测量范围扩大到1米！
各种可互换测头 满足不同的测量要求！
00760086/87
00760061
00760057
00760075
00760096
TESA 测高仪关键参数一览表
型号 TESA-μHITE
测
最
量
大
范
应
围
用
（mm） 测
量
范
围
（mm）
100 360
最 大 允 许 误 差 （L in m）
1μm/2μm
(轴向/径向)
重 复 性 （μm）
0.5/1.0
(轴向/径向)
内最 置 大一 气 垂维 浮 直参
度数 误测 差量 （μm） -√
测量工功能
5
测高仪
一键直达测量功能：
功能键 开关，输出及 重新计数键
测量功能键
操作系统键 附加功能键
7 5
8 K L
O SP +P
Q R Z
打印输出
使用免费提供的Micro-Hite Connect 1.2 软件可直接将数据发送到计算机
Micro-Hite 手动高度规旧型2D控制器操作手册
TESA MICRO-HITE 2D手動電子高度規操作手冊一、機台外部功能說明:機台上蓋防塵皮帶測臂固定鈕IG13連接線接孔測臂1D控制面板測針2D控制面板電子測頭以及測圓功能電源開關手輪固定鈕上下位移手輪氣源開關平移支撐點二、單向量測功能之操作:開機後，按+++鍵(測針不經過校正規補償)完成上述設定後即可進入SET 1 單向量測模式。
三、雙向量測功能之操作:1.開啟機台電源後轉動手輪通過補償點，螢幕出現C20.000。
2.將測針放入校正規中，上下上下碰觸後進入，此時已經完成測針補償。
註：測針於補償過程中，如果上下兩次碰觸的誤差值為1~5um時，小數點位數會自動變更為0.001mm。
如果誤差值為5~10um時，小數點位數會自動變更為0.01mm。
如果誤差值為10~50um時，小數點位數會自動變更為0.1mm。
如果誤差值大於50um時，小數點位數會自動變更為1mm。
※校正規校正方式:不可以上上下下來碰觸3. 選擇規零點後，連續碰觸兩次歸零四、歸零設定:按+鍵1.向下歸零:轉動手輪向下碰觸兩次即可。
2.向上歸零:轉動手輪向上碰觸兩次即可。
3.溝槽中心歸零:轉動手輪在溝槽上下各碰觸一次即可。
4.圓孔中心歸零:轉動手輪在圓孔內尚下各碰觸一次即可。
五、自動量圓模式:1.測針碰觸工件後，繼續旋轉手輪直到LED的綠燈亮為止。
2.將手輪固定鈕向右旋緊。
(此時出現上下兩個橘燈、中間一個綠燈)3.調整旋轉手輪使綠燈位於兩個橘色燈的中間。
4.將工件平推，使得測針通過圓弧的極點後，機台會記憶此點位置。
5.相反的方向再將上述的步驟執行一次，取得另一方向的極點位置。
6.鬆開手輪，按+鍵,便可量測出圓孔的直徑數值。
、手動量圓模式:1. 測針碰觸工件後，繼續旋轉手輪直到LED的綠燈亮為止。
2. 將手輪固定鈕向右旋緊。
(此時出現上下兩個橘燈、中間一個綠燈)3. 調整旋轉手輪使綠燈位於兩個橘色燈的中間。
4. 量圓按鍵按兩下。
5. 將工件左右移動兩次。
TESA-Hite+M 2D操作手册
TESA -HITE PLUS M 自动二维测高仪及2D控制面板操作手册一、外观说明1. 上盖2. 外壳7. 把手3. 测臂架8. 2D控制面板4. 固定测臂5. 测针9. 气源开关10. 动力手轮6. 支撑点11. 三点铸铁底座2HEXAGAN METROLOGY3HEXAGAN METROLOGY二、按键功能说明功能键最后二次测量值的中间值取消参考点A 和B 并回到ST1/2画面，同电源开/关短按：单一打印 长按：整栏打印计数器重新归零取消上一个动作或数值输入或执行键附加功能键4HEXAGAN METROLOGY时你可以重新再设定零点或是重新开始程序执行。
测量外弧高点 测量外弧低点测量孔中心或槽宽度测量圆孔直径短按：向上测量 长按：快速向上测量内弧高点短按：向下测量 长按：快速向下测量内弧低点2D 操作手册5TESA - HITE PLUS MHEXAGAN METROLOGY测量轴直径学习，执行或编辑程序键暂停键或系统设置键光标上翻键6HEXAGAN METROLOGY三、开机1. 按下 键测头会自动上下找寻通过参考点 ，完成开机状态。
2.四、测针校验有两种1. 沟槽测针校验A. 将测头置于校验规的沟槽内。
B. 按下 或 或 键，执行测针自动校验。
2. 厚度测针校验A. 将测头置于校验规的下方。
B. 按下 键，测针会先向上测一点，再将测头移至校验规上方按下 键，测头会自动向下测两点后，将测头移至校验规下方后，在按 即完成测针校验。
7HEXAGAN METROLOGY五、测头反弹距离设定1.六、归零设定1. 在 或 的状态下你可以选择:2. 向上归零按 。
3. 向下归零按 。
4. 孔中心归零按 。
5. 依此类推七、预设功能1. 在ST-1或ST-2 的状态选择预 设功能:2. 按F2键并输入想要预设的数值, 再按 确认带删除的内容8HEXAGAN METROLOGY八、测试设定当开机后出现此画面后按 键后按 测头自动上下移动测试 按 内接打印机测试 按 显示屏测试 按 按键测试按 取消所有数据文件按 ： 离开测试设定模式九、选择单向测量模式按 :选择不校验测头单向模式 后，如右图后9HEXAGAN METROLOGY十一、测量说明1. 向下测量按 。
高度仪的使用流程大全
高度仪的使用流程大全
简介
高度仪是一种用于测量高程的仪器，在地理测量、工程测量、航空航天等领域
有广泛的应用。
本文档将详细介绍高度仪的使用流程，包括设置仪器、进行测量、数据处理等步骤。
步骤一：设置仪器
1.确保高度仪电源充足，并将开关调到“ON”位置。
2.将高度仪放置在稳定平坦的表面上，确保仪器稳定不会晃动。
3.调整高度仪的零位，使其指示为零。
步骤二：进行测量
1.首先，确定测量的起点和终点，并在地面上进行标记。
2.按下高度仪上的测量按钮，并将仪器的测量范围对准起点。
3.沿着测量线缓慢移动高度仪，保持仪器与地面的稳定接触。
4.当仪器指示稳定后，记录仪器显示的高度数据。
步骤三：数据处理
1.将高度数据导入计算机中的数据处理软件。
2.通过软件提供的测量功能，对数据进行处理和分析。
3.使用软件的图表功能，生成高度变化曲线或者高程图。
注意事项
1.在使用高度仪时，应避免潮湿的环境，防止仪器受潮。
2.在测量过程中，应尽量避免与高度仪发生碰撞，以免影响测量准确性。
3.使用高度仪前，请仔细阅读仪器的使用说明书，并按照说明书进行操
作。
4.高度仪的精度会随着使用时间的增长而降低，定期校准仪器以确保测
量结果的准确性。
结论
高度仪是一种非常重要的地理测量工具，它能够对地面的高度进行测量，广泛
应用于工程测量、航空航天等领域。
通过本文档所描述的使用流程，您可以轻松掌握高度仪的操作和使用方法，并且在测量过程中注意事项的指导下，保证测量结果的准确性。
tesa测高仪
tesa测高仪TESA测高仪：一种精准的测量解决方案引言：TESA测高仪是一种精确测量高度和深度的仪器，可广泛应用于工业领域和实验室中。
本文将介绍TESA测高仪的原理、构成、使用方法、优点和应用领域，以及如何选择适合的测高仪器。
一、原理：TESA测高仪基于触发式测量原理，通过触发感应器与被测物接触，测量出相对高度差。
其主要部件包括主体、滑头和液晶显示屏。
通过测量的电子信号和微动开关的变化，从而精确地测量出高度差。
二、构成：1. 主体：TESA测高仪的主体是由高质量的金属和塑料材料制成，具有合适的重量和坚固的结构，以确保长时间的稳定性和可靠性。
2. 滑头：滑头是一个划过被测物表面的组件，通常由不锈钢制成，具有耐磨损和耐腐蚀的特性。
滑头上的触发感应器能够准确地检测到被测物的高度差。
3. 液晶显示屏：液晶显示屏位于主体上方，提供直观的数字显示，使用户能够方便地读取测量结果。
液晶显示屏通常具有背光功能，可在光线较暗的环境中使用。
三、使用方法：1. 准备：- 将TESA测高仪放置在稳定的表面上，确保其水平。
- 打开测量装置，并等待设备进入稳定状态。
2. 设置：- 将滑头置于被测物表面，并确保其与被测物接触紧密。
- 调整零点，使液晶显示屏上的数值归零。
3. 测量：- 将滑头沿被测物表面滑动，直到液晶显示屏上的数值稳定。
- 记录测量结果，并根据需要进行进一步处理。
四、优点：1. 高精确度：TESA测高仪具有高精确度和重复性，能够测量出微小的高度差，并提供稳定和可靠的测量结果。
2. 方便易用：TESA测高仪采用触发式测量原理，使用简便。
只需将滑头与被测物接触并调零即可进行测量。
3. 多功能：TESA测高仪不仅可以测量高度差，还可以通过附件实现深度测量和不同类型的表面测量。
五、应用领域：TESA测高仪在工业和实验室中具有广泛的应用。
以下是一些常见的应用领域：1. 机械加工行业：用于测量工件的高度差，以确保工件的准确尺寸。
TESA一维测高仪操作规程
●电子装置具有IP65的防护等级，以防止液体和灰尘的侵入
●内置气浮，已固定的面板
●采用TESA的专利技术，在测量直径时自动寻找顶点
●可进行平行度和垂直度的测量
●TESA专利的光电测量系统
●与MICRO-HITE兼容的附件，包括测杆及夹持块
●每台测高仪带有SCS校准证书
技术规格
TESA-HITE 400
气浮
√
√
电源
6V可充电电池
6V可充电电池
2
防护等级
IP40,电子面板IP65
IP40,电子面板IP65
测头锁定
√
√
微调装置
√
√
储存温度范围内
-10C°到60C°
-10C°到60C°
操作温度范围
10C°到40C°
10C°到40C°
TESA-HITE 700
订货号
00730043
00730044
量程
415mm/16in
715mm/28in
应用范围使用测头座00760143
570mm/22in
870mm/34in
应用范围使用测头座00760057
625mm/24in
925mm/36in
应用范围使用测头座S07001622
795mm/31in
分辨率：
0.0001/0.001/0.01mm
0.0001/0.001/0.01mm
0.00001/0.0001/0.001 in
0.00001/0.0001/0.001 in
最大移动速度
0.5m/s
测量力(声音信号)
1.5N±0.5N
1.5N±0.5N
TESA二维测高仪使用说明
TESA二维测高仪简介【产品规格】：TESA测高仪，TESA二维测高仪，00730033瑞士TESA高度测量仪二维测高仪仪300,600,900mm【详细内容】TESA测高仪快速完成复杂测量任务的选择可以用来进行平面、平行面和圆柱面几何体的内尺寸、外尺寸、高度、深度或距离尺寸测量。
同时可以进行一维或二维的测量。
自动搜索孔或轴的顶点，在动态探测中记录最大、最小值以及最大最小值之间的差值计算。
TESA IG-13 数字式测头可以测量垂直度、直线度、平行度等偏差和跳动误差，并以ISO1101 标准输出数据。
在电子测高仪上20 年的制造经验造就了高品质的设计，代表了当今的技术水平的发展。
生产现场检测的理想工具，在工作区没有任何电缆。
快速简单可靠测量，尤其是工件孔类。
365、615 和920 mm 三种量程供您选择。
显示的分辨率为0.0005, 0.001, 0.01 和0.1mm 或转换为相等的英制单位通过计算机辅助精度(CAA) 自动修正偏移误差可以极准确测量长度、直线度和垂直度具有和钢一样的膨胀系数（11.5×10-6k-1）控制面板"ID" 和"power panel" 通过交互式的数据处理和输出，可以引导操作者的操作无须人工计算可以通过编写程序循环测量99 个工件，每个测量循环包含相关尺寸极限值的64 个指标内置打印机用于数据输出或利用外部打印机以A4 纸打印，RS 232 数据输出每台测高仪带有SCS 校准证明1、主机型号及规格00730033 TESA MICRO-HITE系统35000730034 TESA MICRO-HITE系统60000730035 TESA MICRO-HITE系统900每一个系统包含以下组件，不含控制面板00730021 TESA MICRO-HITE主体●00730022TESA MICRO-HITE 主体●00730023TESA MICRO-HITE 主体●00760143标准测杆夹持器●●●00760062 5 mm球形测头的标准测杆●●●。
高度仪的使用流程高清
高度仪的使用流程高清1. 准备工作在使用高度仪之前，需要进行以下准备工作：•确保高度仪已经正确连接电源，并处于正常工作状态。
•检查高度仪上的控制按钮和显示屏，确保它们没有损坏或者出现故障。
2. 启动高度仪启动高度仪的步骤如下：1.按下高度仪上的电源按钮，等待几秒钟，直到显示屏上出现启动画面。
2.等待高度仪完成自检程序。
3.高度仪启动完成后，显示屏上将显示出当前的高度。
3. 调整高度仪在使用高度仪之前，需要进行高度的调整，以确保测量的准确性。
调整高度仪的步骤如下：1.使用高度仪自带的调整工具，将高度仪放置在水平的表面上。
2.按照高度仪使用手册的指导，调整高度仪的水平度。
3.确保高度仪的水平气泡位于中心位置，表示高度仪已经调整到水平状态。
4. 进行测量高度仪的测量功能通常可以通过以下步骤进行操作：1.在高度仪上选择测量模式，例如测量绝对高度或者相对高度等。
2.将高度仪对准要测量的目标地点，并保持高度仪的平稳状态。
3.在高度仪的显示屏上观察测量结果，并记录下来。
5. 后续处理在完成测量之后，可能需要进行一些后续处理。
根据具体的需求，可以采取以下措施：•将测量结果进行整理和归档，以备日后参考使用。
•对测量结果进行统计分析，从中提取有效信息。
•检查测量结果的准确性，并进行必要的修正。
•如果需要，可以将测量结果导出到其他系统或软件进行进一步处理。
6. 关闭高度仪在使用高度仪结束之后，需要按照以下步骤来关闭高度仪：1.确保高度仪的所有测量操作已经完成。
2.关闭高度仪上的电源开关。
3.等待高度仪完成关闭程序，并确保高度仪完全关闭。
7. 维护与保养为了保持高度仪的良好状态和性能，需要进行定期的维护与保养。
以下是一些建议：•定期清洁高度仪的外部表面，使用柔软的布料擦拭。
•检查高度仪的电源线和连接线是否完好，如有损坏应及时更换。
•定期检查和校准高度仪的测量准确性，如有需要请联系专业维修人员。
以上是高度仪的使用流程，希望对您有所帮助。
高度仪操作及维修保养规范
文件制修订记录一、目的：规范高度仪操作方法，正确使用及保养测试设备，避免损坏，增加测试准确度。
二、使用范围：1. 表面测试。
2. 直径与中心线距离测量。
3. 最高点与最低点的测量。
三、操作方法:1. 打开高度仪按下ON/OFF键。
关掉仪器,按同样的键(﹥2秒)。
2. 显示会要求一个参照点，慢慢移动测量测头直到经过小三角形参照点符号。
会有声音响应确认参照点已被测到并且开始显示计数。
如果没有显示计数，按顺序重复操作一遍。
3. 仪器现在要求探针恒定力，这个功能补偿测头向上或向下（反转表面，直径）测量时的尺寸和偏移，定位好设定规两个表面之间的测头。
不要再移开仪器和设定规。
4. 表面测量:当打开开关时,仪器处于表面测量模式,如果不出现这种情况,按功能键选择或直接在触屏上选择.把测头定位在参照点表面,应用测量力直到测量确认(绿色箭头指示灯亮并伴有声音响应),按归零或预设键.把测头定位在高位或低位的表面应用测量力直到测量确认(绿色指示灯亮同时伴有声音响应).5. 直径与中心线距离测量:设置显示为零或在一个参照表面的预设值,按Functions键选择直径/中心线模式在触屏上选取.(1).内径测量:把测头定位在孔内远离中心线点的低位轮廓.A.应用测量力直到测量确认(绿色箭头指示灯亮并有声音确认),然后沿测边移动仪器或部件确定最低点.B.最低点被自动储存.(2).径直向上移动测头定位在高位轮廓.C.应用测量力直到测量确认(绿色箭头指示灯亮并有声音确认),沿测边移动仪器或部件确定最高点.D.直径值则会显示出来.(3).外径测量:把测头定位在孔外围远离中心点的低位轮廓.E.应用测量力直到测量确认(绿色箭头指示灯亮并有声音确认),沿测边移动仪器或部件确定最低点.F.最低点被自动储存,慢慢地移开测头至远离中心点一边.(4).设置测头在远离中心点的高位轮廓面.G.应用测量力直到测量确认(绿色箭头指示灯亮并有声音确认),沿测边移动仪器或部件确定最高点.H.直径值则会显示出来.(5).分开测头与孔围的接触,中心线距离值将会在两秒之内显示出来.直径和中心线距离这两个数值将会被储入缓冲器(DIA和CEN).详尽操作方法，请参照《TRIMOS高度仪操作说明书》。
Micro-Hite测高仪+POWER PANEL操作手册
TESA MICRO-HITE
第 14 页
操作手册
使用“设置原点”功 能
输入孔的序号 原点为 B 点
TESA MICRO-HITE
使用“对齐坐标轴” 功能
输入坐标轴需要经过 的孔的序号
5、 转换成极坐标值
第 15 页
操作手册
使用“转换到极坐标” 功能 查看孔 6 的坐标值
退出“在 1 个坐标轴内 测量程序”模式
2、测量程序编辑中的主要符号和他们的意义
第 32 页
2.1 测头常数
操作手册
TESA MICRO-HITE
改变校验块的尺寸 每次测量后输入测头常数
2.2 建立参考点
编辑程序时设定测头常数
“PRESET”功能 找孔的顶点设定参考点 编辑测量程序时设定参考点
每测完一个工件确定新参考点 找轴的顶点设定参考点
第 29 页
操作手册
确定 M03 公称长度 输入 M03 上偏差
TESA MICRO-HITE
输入 M03 下偏差
按测内孔功能测 M03
返回到 M03 主菜单
按功能键 得到 M03 M04 的配置
M04 主菜单 第 30 页
配置 M04
操作手册
TESA MICRO-HITE
M04 配置菜单
输入 M04 公称长度
2. 开启电源:
3. 测头通过补偿点后出现: 4. 启动电感测头:
5. 电感测头测量位置:
用手将测头内推 到底便进入垂直 度测量功能
测量高度
6. 启动垂直度测量:
按下功能按键
屏幕显示
第7页
7. IG-13 测量执行:
操作手册
TESA高度仪操作规程
TESA电子高度仪操作规程TESA高度仪结构图使用方法及读数（常用操作）（1）测针校准：开机后，按F1 键（不考虑测头直径)开机之后出现此画面，测头向下移动通过补偿点，再按F1进入下示画面：选择并使用驱动轮触测零点，完成以上步骤即可进行单方向的测量。
（注：双向测量与此类似，只需测头上下上下触测后进入模式下）（2）归零设定:按F5键选择触测次数（包括单次触测和两次触测）若显示屏上显示两个测头，也即表示两次触测，需要触测两次归零，先按F2键，再根据所选择基准零点的不同，主要分为以下四种操作一）向上归零：使用驱动轮向上触测两次零点即可二）向下归零：使用驱动轮向下触测两次零点即可三）沟槽中心归零：使用驱动轮在沟槽上下各触测一次即可四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。
归零完成后，使用驱动轮将测针在被测处连续触测两次，读出显示屏上的数据即可得出所测尺寸（4）自动测圆模式：一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止二)将驱动轮固定钮向右旋紧（此时出现上下两个黄灯，中间一个绿灯）三)微旋驱动轮使绿灯位于两个黄灯中间四)将工件平推，使得测针通过圆弧的极点后，测高仪会自动记忆此点位置五)松开驱动轮,显示数值为圆心高度；按键，便可得出圆孔的直径数值（注意：测量轴时，旋紧驱动轮固定钮后必须按一下功能键；测高仪按测轴寻极值）维修养护及注意事项（1)可用干净的柔布轻微沾湿后对测量仪进行擦拭清洁。
不要使用会对塑料造成损伤的清洁剂。
可以使用轻微的酒精对气浮底座进行清洁（2）确保使用干净的操作平台。
平台应当保持无尘、无油或冷却液。
底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响(3）更换电池时不会丢失任何数据,但需先切断电源，将电源适配器插头拔出。
当屏幕的电池符号黑色部分仅余1/4时,需尽快连接电源适配器进行充电。
TESA Technology 高精度尺寸测量仪说明书
| 2020Improve your production with our high qualitymeasuring instruments!Prices exclude VAT Version EN–USB e s t p r i c e s v a l i d u n t i l1/31/2021*ALL PRICES IN CANADIAN DOLLARS*2TESA Technology| TESA height gagesEasy-to-use height gages designed for fast and reliable 1D and 2D measurementAfter registration (MICRO-HITE only)More info on page 40073008400730074*ALL PRICES IN CANADIAN DOLLARS*3 |TESA Technology $808TESA height gage accessoriesGet the best of your height gages007602320076006100760082007600940076007500760061*ALL PRICES IN CANADIAN DOLLARS*$1336TESA connectivityHow to connect your measuring instruments0476018304981002p. 7p. 5p. 12p. 2p. 2USBTESA DATA-VIEWER provides a quick and easy way to export measured results toa data processing program or to automatically create files in known formats such as *.xls, *.csv or *.txt.TESA DATA-VIEWER is downloadable free of charge from the TESA website 1.https:///DATA-VIEWERsoftware1TESA instrument drivers includedSoftware requirements: Windows 7 / 8.1 / 10, 32 & 64-bit processor The Statistical Process Control software TESA STAT-EXPRESS is a simple way to develop measurement programs which can be used to calculate important statistical characteristics in real time. Easy to learn. Measuring reports can be generated automatically.U p t o 40i n s t ru m e n t s FREE$185$89BROWN & SHARPE TWIN-CAL IP67 & TWIN-CAL00590092005900920476018400590303More info on page 400590302P 00590303P00590302THINK CONNECTED!Your connected solution for only $203+=THINK BIG!Buy ”3” TWIN-CAL IP67 and save $15/caliper*ALL PRICES IN CANADIAN DOLLARS*| BROWN & SHARPE VALUELINE IP67IP67: the highest protection at the best priceTESA TWIN-CAL IP67Depth models with short cut measuring face00599390P00599390005993910053044100599391PMore infoon page 4THINK BIG!Buy ”3” BROWN & SHARPE VALUELINE IP67and save $10/caliper*ALL PRICES IN CANADIAN DOLLARS*6TESA TechnologyTESA INTRIMIK digital599-290-160-1More info on page 4*ALL PRICES IN CANADIAN DOLLARS*8TESA Technology| BROWN & SHARPE classic series0018007001.6020100180080599-579-4599-579-500580101005305060 - 4 i n*ALL PRICES IN CANADIAN DOLLARS*9 |TESA Technology BESTEST-5 SERIES Dial Test Indicators & MITI-MITE Indicator setTESA INTERAPID 31274.111370599-7030-5599-7031-5599-849All TESA INTERAPID 312 models are designed to give a true reading when the angle between the stylus and the workpiece surface is 12° (see illustration).Stylus insert with angular position of 12°599-7030-3599-7761*ALL PRICES IN CANADIAN DOLLARS*10TESA Technology| TESA CLINOBEVEL 3 INCLINOMETERRobust and easy to use, the TESA CLINOBEVEL 3 is a top of the range portable precision inclinometer. It’s available in aluminium or cast ironCast iron model, rust protectedAluminium model, black anodized±60°0533021005330211*ALL PRICES IN CANADIAN DOLLARS*11 |TESA TechnologyData Connection tool/DataConnectionToolTESA CLINOBEVEL 1 USBPortable and compact instrument to measure horizontal and vertical inclination up to ± 45°. Light, manageable and battery operated it can be used directly on the piece to be measuredTESA RUGOSURF 20The roughness tester with 15 of the most used s t y l u sti p r a d ius2µm±45°0533020406930013*ALL PRICES IN CANADIAN DOLLARS*SPACE FOR DEALER INFOWe reserve the right to make changes to our products, especially due to technical improvements and further developments.All illustrations and technical data are therefore without guarantee. All prices shown are non-binding price recommendations.Best Deals 2020-3 EN-USD, PMI-727©2020 Hexagon AB and/or its subsidiaries and affiliates. All rights reserved.0443001316.3900732.10802TESA µ-FINDER SET 31The mobile high precision set for quality control andservice in the practical transport case1920 MATTAWA AVENUE WEBSITE: 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TESA电子高度仪操作规程
TESA高度仪结构图
使用方法及读数（常用操作）
（1）测针校准：开机后，按F1 键（不考虑测头直径）开机之后出现此画面，测头向下移动通过补偿
点，再按F1 进入下示画面：
选择并使用驱动轮触测零点，完成以上步骤即可进行单方向的测量。
（注：双向测量与此类似,只需测头上下上下触测后进入模式下）
（2）归零设定：按F5键选择触测次数（包括单次触测和两次触测）若显示屏上显示两个测头，也即表示两次触测，需要触测两次
归零，先按F2键，再根据所选择基准零点的不同，主要分为以下四种操作
一）向上归零：使用驱动轮向上触测两次零点即可
二）向下归零：使用驱动轮向下触测两次零点即可
三）沟槽中心归零: 使用驱动轮在沟槽上下各触测一次即可
四）圆孔中心归零：使用驱动轮在圆孔内上下各触测一次即可
（3）测量读数：在屏幕上显示出字样时，表明归零设定完成。
归零完成后，使用驱动轮将测针在被测处连续触测两次，读出显示屏上的数据即可得出所测尺寸
（4）自动测圆模式：
一)测针触测工件后，继续旋转驱动轮直到LED的绿灯亮为止
二)将驱动轮固定钮向右旋紧（此时出现上下两个黄灯，中间
一个绿灯）
三)微旋驱动轮使绿灯位于两个黄灯中间
四)将工件平推，使得测针通过圆弧的极点后，测高仪会自动
记忆此点位置
五)松开驱动轮，显示数值为圆心高度；按键，便可
得出圆孔的直径数值
（注意：测量轴时，旋紧驱动轮固定钮后必须按一下功能键；测高仪按测轴寻极值）
维修养护及注意事项
（1）可用干净的柔布轻微沾湿后对测量仪进行擦拭清洁。
不要使用会对塑料造成损伤的清洁剂。
可以使用轻微的酒精对气浮底座进行清洁
（2）确保使用干净的操作平台。
平台应当保持无尘、无油或冷却液。
底座上的气浮功能接触面上一旦沾染了污垢将对测量操作及精度造成极大影响
（3）更换电池时不会丢失任何数据，但需先切断电源，将电源适配器插头拔出。
当屏幕的电池符号黑色部分仅余1/4时，需尽快连接电源适配器进行充电。
