第三节止水帷幕结构
止水帷幕方案

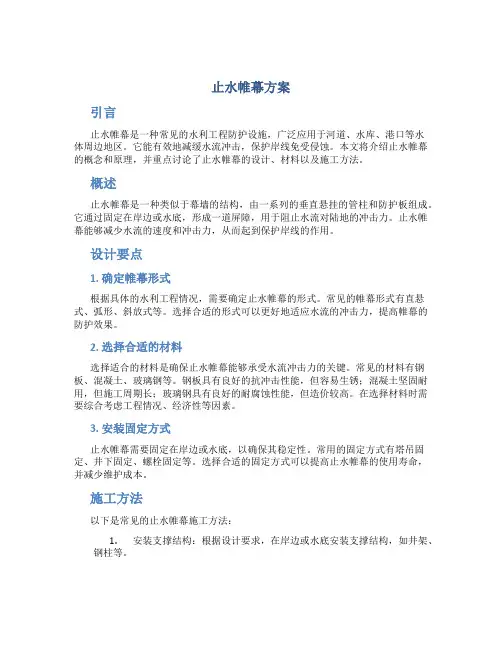

止水帷幕方案引言止水帷幕是一种常见的水利工程防护设施，广泛应用于河道、水库、港口等水体周边地区。
它能有效地减缓水流冲击，保护岸线免受侵蚀。
本文将介绍止水帷幕的概念和原理，并重点讨论了止水帷幕的设计、材料以及施工方法。
概述止水帷幕是一种类似于幕墙的结构，由一系列的垂直悬挂的管柱和防护板组成。
它通过固定在岸边或水底，形成一道屏障，用于阻止水流对陆地的冲击力。
止水帷幕能够减少水流的速度和冲击力，从而起到保护岸线的作用。
设计要点1. 确定帷幕形式根据具体的水利工程情况，需要确定止水帷幕的形式。
常见的帷幕形式有直悬式、弧形、斜放式等。
选择合适的形式可以更好地适应水流的冲击力，提高帷幕的防护效果。
2. 选择合适的材料选择适合的材料是确保止水帷幕能够承受水流冲击力的关键。
常见的材料有钢板、混凝土、玻璃钢等。
钢板具有良好的抗冲击性能，但容易生锈；混凝土坚固耐用，但施工周期长；玻璃钢具有良好的耐腐蚀性能，但造价较高。
在选择材料时需要综合考虑工程情况、经济性等因素。
3. 安装固定方式止水帷幕需要固定在岸边或水底，以确保其稳定性。
常用的固定方式有塔吊固定、井下固定、螺栓固定等。
选择合适的固定方式可以提高止水帷幕的使用寿命，并减少维护成本。
施工方法以下是常见的止水帷幕施工方法：1.安装支撑结构：根据设计要求，在岸边或水底安装支撑结构，如井架、钢柱等。
2.安装预制管柱：将预制的管柱根据设计要求进行安装，通常固定在支撑结构上。
3.安装防护板：将防护板安装在管柱上，可以使用螺栓进行固定，以增强稳定性。
4.进行测试：完成安装后，进行帷幕的防护效果测试，确保帷幕能够满足设计要求。
5.维护和检修：定期对止水帷幕进行维护和检修，防止出现破损或腐蚀等问题。
使用范例止水帷幕广泛应用于各种水利工程，下面是几个使用范例：1.河道防护：在河道两岸安装止水帷幕，可以减缓水流冲击，保护岸线和桥梁免受侵蚀。
2.水库防护：在水库出水口的上下游建设止水帷幕，减少水流速度，避免对下游环境造成冲击。
止水帷幕施工方案
止水帷幕施工方案一、引言在水利工程和建筑施工中，为了防止水体渗漏和泄露，常常需要采用止水措施。
止水帷幕是一种有效的止水方法，通过在水体周围建立一个防水屏障，以阻止水流的渗透和泄露。
本文将详细介绍止水帷幕的施工方案，并介绍其应用场景和施工要点。
二、止水帷幕的定义和原理止水帷幕是指通过在土壤、混凝土或岩石中注入防水材料，形成一道连续的防水屏障，以阻止水体的渗透和泄露的措施。
常用的防水材料包括聚氨酯、环氧树脂等。
止水帷幕的施工原理是利用防水材料的黏度和粘附性，在固体基体中形成一道完整且密实的防水屏障。
三、止水帷幕的施工步骤1. 施工前准备a) 对施工区域进行勘测和测量，确定帷幕的长度和厚度。
b) 清理施工区域，确保基底表面干净、平整。
c) 准备防水材料，并按照施工要求进行调配。
2. 注浆孔的布置a) 根据设计要求，确定注浆孔的位置和间距。
b) 使用钻机或冲击器在施工区域按照设计要求进行孔洞的布置。
3. 注浆材料的注入a) 将准备好的防水材料注入注浆设备中。
b) 在注浆孔处，通过注浆设备将防水材料注入地下。
4. 帷幕的形成a) 防水材料在地下形成连续的防水帷幕。
b) 根据需要，可以重复注浆，以增加帷幕的厚度和稳定性。
5. 施工后处理a) 清理施工现场，清除多余的防水材料。
b) 对施工区域进行清洗和修复，确保外观整洁。
四、止水帷幕的应用场景止水帷幕广泛应用于以下工程领域：1. 地下工程：如地下室、隧道等。
2. 基础工程：如桩基、槽基等。
3. 水利工程：如水库、堤坝等。
4. 工业设施：如化工厂、发电厂等。
五、止水帷幕施工的注意事项1. 在施工前，需要对水文地质情况进行充分的调查和分析，以确定防水材料的选择和施工方法。
2. 施工人员需具备相关的技能和经验，严格按照施工方案进行操作，避免施工失误。
3. 注浆设备需要保持良好的工作状态，确保注浆材料的均匀注入和流动性。
4. 施工过程中需要注意施工区域的通风和安全，采取相应的防护措施，避免意外事故的发生。
几种常见的建筑止水帷幕形式
几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工2017-11-21 15:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。
若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。
止水帷幕原理

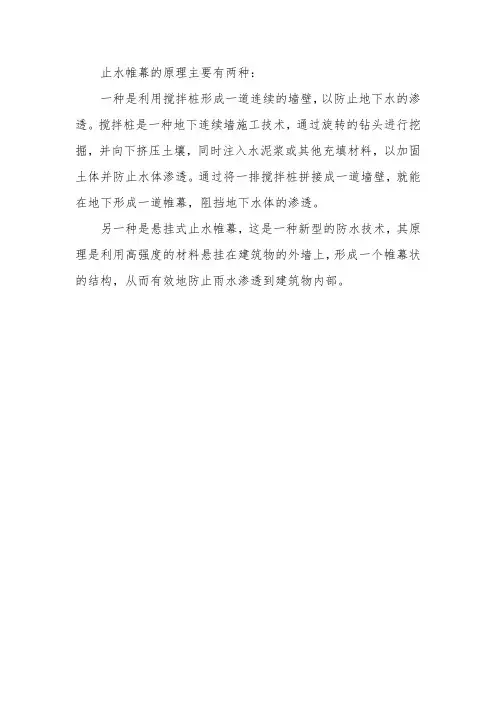

止水帷幕的原理主要有两种：
一种是利用搅拌桩形成一道连续的墙壁，以防止地下水的渗透。
搅拌桩是一种地下连续墙施工技术，通过旋转的钻头进行挖掘，并向下挤压土壤，同时注入水泥浆或其他充填材料，以加固土体并防止水体渗透。
通过将一排搅拌桩拼接成一道墙壁，就能在地下形成一道帷幕，阻挡地下水体的渗透。
另一种是悬挂式止水帷幕，这是一种新型的防水技术，其原理是利用高强度的材料悬挂在建筑物的外墙上，形成一个帷幕状的结构，从而有效地防止雨水渗透到建筑物内部。
止水帷幕方案

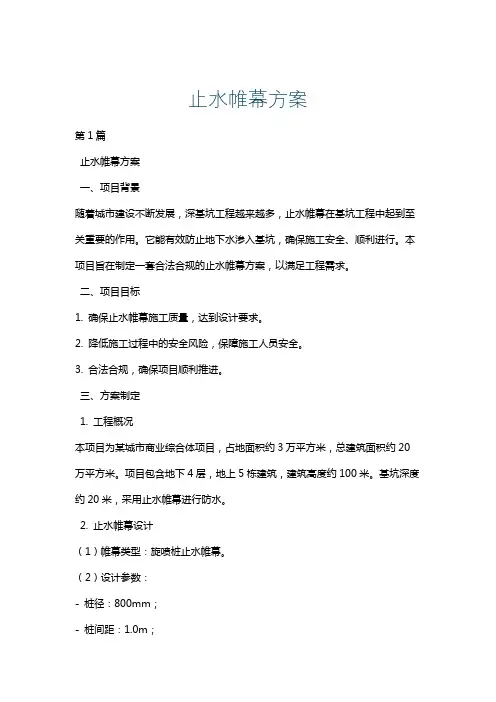

止水帷幕方案第1篇止水帷幕方案一、项目背景随着城市建设不断发展，深基坑工程越来越多，止水帷幕在基坑工程中起到至关重要的作用。
它能有效防止地下水渗入基坑，确保施工安全、顺利进行。
本项目旨在制定一套合法合规的止水帷幕方案，以满足工程需求。
二、项目目标1. 确保止水帷幕施工质量，达到设计要求。
2. 降低施工过程中的安全风险，保障施工人员安全。
3. 合法合规，确保项目顺利推进。
三、方案制定1. 工程概况本项目为某城市商业综合体项目，占地面积约3万平方米，总建筑面积约20万平方米。
项目包含地下4层，地上5栋建筑，建筑高度约100米。
基坑深度约20米，采用止水帷幕进行防水。
2. 止水帷幕设计（1）帷幕类型：旋喷桩止水帷幕。
（2）设计参数：- 桩径：800mm；- 桩间距：1.0m；- 桩长：进入基底以下5米；- 深度：进入微风化岩层不小于2米；- 水泥掺量：20%。
（3）帷幕深度：根据地质条件及帷幕设计参数，帷幕深度约为25米。
3. 施工工艺（1）施工顺序：先进行试桩，确定施工参数，然后进行正式施工。
（2）施工方法：采用旋喷钻机进行钻孔，将旋喷钻杆插入孔内，按照设计参数进行旋喷作业，喷射过程中注入水泥浆，达到设计要求后提升钻杆。
（3）施工要求：- 钻孔垂直度：垂直度偏差不超过1%；- 钻孔间距：孔间距偏差不超过±10mm；- 水泥浆比重：1.5-1.6；- 喷射压力：20-25MPa。
（4）施工监测：- 施工过程中，对帷幕施工质量进行监测，包括孔位、孔深、孔间距、水泥浆比重等；- 施工完成后，对帷幕进行质量检测，包括帷幕深度、水泥土搅拌均匀性、帷幕渗透系数等。
4. 质量控制（1）严格把控原材料质量，确保水泥等材料合格；（2）加强施工过程管理，严格按照设计参数进行施工；（3）对施工人员进行技术培训，提高施工技能；（4）施工过程中，做好施工记录，及时发现问题并整改；（5）施工完成后，进行质量验收，确保达到设计要求。
止水帷幕ppt
图4.1.1.1：陆域停船区地下工程明水排水示意图
2 旋喷桩复合地基的承载力
媒体中心、地下车库的超深部位采用的是双管法施工 的旋喷桩复合地基，桩体强度值较高，理论计算和试 验检测均证明，其地基承载力特征值及沉降值均满足 设计要求，其中地下车库复合地基承载力设计特征值 为800Kpa。
内放坡
3 工期及经济效益
采用旋喷桩的复合 地基，虽较水泥搅 拌桩造价高，但旋 喷桩可以穿过碎石 层，而且减少了土 方开挖，不需要换 填级配砂石或浇筑 毛石混凝土，还可 以降低支护的费用， 防止基坑透水。因 此，其总体造价较 低，并能够加快施 工进度、保证工期。
旋喷桩 复合地基
体会
近海地段的基坑不得进行降排水开挖。 长螺旋压浆灌注桩、水泥搅拌桩不适合于临海复杂地 质条件下的基坑开挖。 位于临海地段非岩石类地基土，若承载力不能满足设 计要求，应采用地基处理技术。 在场区条件允许的情况下应优先选择内放坡结合旋喷 桩止水帷幕的形式。 利用泥浆护壁、跟进式套管、高压注浆、分段旋喷成 孔，以及新式双管法、三重管法的高压喷射注浆等方 法所形成的旋喷桩止水帷幕结合地基处理的综合技术， 能够解决临海复杂地质条件下基坑开挖所遇到的技术 难题，并能保证工期，降低造价。
先开挖1.5－2m的土方
止水帷幕的设计
青岛奥帆赛工程止水帷幕为直径1.2m的旋喷桩，两两相 切200mm，间距1m，嵌入风化岩500㎜，深度2～14m。 仅奥运村和运动员中心止水帷幕的长度就达732m。止 水帷幕与边坡支护相结合主要有3种形式。
内放坡结合旋喷桩止水帷幕
由于施工场区较 为开阔，大部分 基坑可以采用内 放坡挂网喷浆的 支护形式 。 对于回填土、砂 土层等，可按1:1 自然放坡；对于 强风化岩，可采 用1:0.5自然放坡。
止水帷幕专项施工方案
止水帷幕专项施工方案一、前言止水帷幕是指在工程施工中用于防止水流渗入的技术措施，常用于基坑、隧道等工程中。
本文将针对止水帷幕的施工方案进行探讨，以确保施工质量和工程安全。
二、施工准备1. 工程准备在进行止水帷幕施工之前，必须做好以下准备工作： - 完备施工图纸和设计文件 - 确保施工人员具备必要的资质和技术培训 - 准备必要的施工设备和材料2. 现场准备在施工现场，需要做好以下准备工作： - 清理施工区域，确保无障碍物 - 搭建必要的安全设施和支撑结构 - 检查地基状况，确保基础稳固三、施工工艺1. 钻孔首先需要进行钻孔作业，以便安装止水帷幕。
钻孔的深度和直径应根据设计要求进行，同时要确保钻孔的位置准确无误。
2. 注浆在完成钻孔后，需要进行注浆作业，以加固地基并形成止水帷幕。
注浆材料的选择和注浆压力的控制都至关重要，以确保止水效果。
3. 帷幕安装最后是止水帷幕的安装工作，根据设计要求将止水帷幕逐层安装到钻孔中。
安装过程中要注意帷幕的张力和连接方式，确保帷幕的密实性和耐久性。
四、质量验收施工完成后，需要进行质量验收来确保止水帷幕的施工质量和效果。
验收内容包括帷幕的密实性、坚固性以及止水效果等方面，必要时还可以进行水压试验来验证止水性能。
五、施工安全在进行止水帷幕施工过程中，务必做好施工安全工作，包括但不限于： - 确保施工人员统一穿戴安全防护装备 - 加强现场安全管理，严禁乱堆放材料 - 定期检查施工设备和支撑结构的安全性六、总结止水帷幕施工是一项复杂的工程，需要严格按照设计要求和施工方案进行操作，以确保施工质量和工程安全。
只有做好施工准备、掌握施工工艺、加强质量验收和施工安全管理，才能保证止水帷幕的有效性和可靠性。
基坑止水帷幕方案
基坑止水帷幕方案引言基坑施工中，止水是一个非常重要的环节。
基坑止水帷幕是一种常用且有效的止水方法，通过安装防水帷幕来阻止地下水进入基坑。
本文将介绍基坑止水帷幕方案的原理、施工步骤以及注意事项。
原理基坑止水帷幕是通过在基坑周围或底部安装防水材料来实现止水效果。
主要原理如下： - 隔离作用：止水帷幕形成了一个隔离层，有效阻止地下水流入基坑。
-堵漏作用：止水帷幕能够填塞地下水流经的缝隙和裂缝，阻止水的渗透。
施工步骤1. 基坑准备工作在施工之前，需要先对基坑进行准备工作： - 清理基坑：清除基坑底部和周围的杂物和泥土，确保施工面干净。
- 处理基坑表面：基坑表面需要平整、结构牢固，确保防水帷幕的牢固安装。
2. 防水帷幕材料选择根据基坑的具体情况和施工要求，选择合适的防水帷幕材料。
常用的防水帷幕材料包括： - 高分子聚合物材料：具有良好的防水效果和耐久性。
- 沥青混凝土：能够形成致密的防水层。
- 水泥砂浆：适用于较小的基坑，但需要注意施工工艺。
3. 防水帷幕施工根据具体的基坑形状和大小，选择合适的施工方法： - 水平帷幕施工：适用于较大的基坑，施工步骤如下： 1. 在基坑周围挖掘一条宽度为一米左右的沟槽。
2.沟槽底部做好基础处理，并进行清理和涂刷防水材料。
3. 在沟槽内安装防水帷幕，将其延伸到基坑周围的墙面上，并与墙面连接紧密。
4. 使用机械设备或工人手工将防水帷幕压实。
5. 对帷幕表面进行涂刷或涂覆防水材料，增加其防水效果和耐久性。
- 垂直帷幕施工：适用于较小的基坑，施工步骤如下： 1. 在基坑周围挖掘一定深度的孔洞。
2. 孔洞底部做好基础处理，并进行清理和涂刷防水材料。
3. 将防水帷幕材料垂直地安装在孔洞中，并与基坑墙面密封连接。
4. 使用机械设备或工人手工将防水帷幕压实。
4. 施工质量控制在施工过程中，需要注意以下几个方面的质量控制： - 严格按照施工方案进行操作，保证施工质量。
连续墙止水帷幕ppt
2、围护结构亦作为主体结构的一部分，且对抗渗有较严格要求时 3、采用逆作法施工，地上和地下同步施工时
3.1 施工流程
（1）开挖导槽，修筑导墙 （2）在始终充满泥浆的沟槽中，利用专业的挖槽机进行挖槽 （3）两端放入接头管 （4）将翼制备的钢筋笼放入下沉到设计高度 （5）插入水下灌注混凝土导管，进行混凝土灌注 （6）待砼初凝后拔出导管
来标定后面槽段的长度
3.5墙体的连接
地下连续墙体接头
3.5墙体连接
3.5墙体连接
3.5墙体连接
刚性接头
3.5墙体连接
止水钢板接头
3.5墙体连接
3.6 清底换浆
3.6 清底换浆
✓ 清底换浆方法 ➢ 吸泥泵吸泥法 ➢ 空气升液器吸泥法 ➢ 潜水泥浆泵吸泥法
3.6 清底换浆
清底换浆要领
3.7 钢筋笼加工与吊装
3.1 施工流程
3.2 导墙施工
✓ 导墙的作用 ➢ 控制地下连续墙的施工精度 ➢ 挡土作用
➢ 重物支撑台 ➢ 维持稳定液面的作用
开挖基槽
浇筑混凝土
3.2 导墙施工
导墙的深度一般为1.5~2.0m。导墙的顶面比所在地面稍高，以防地表水流入 导墙沟内。导墙墙趾应穿过填土层插入原状土中20cm。如果当地因排除地下管线 或地下障碍物扰动了地基土，应加深导墙，使导墙墙趾穿过扰动土层插入原状土中 20cm。法。 新型的有RJP工法、SSS-MAN（日本所称的多重管法）、MJS工法（全方位高压喷射）。
2.深层搅拌法
通过特制的深层搅拌机械，在地基中就地将软粘土（含水量超过液限、无侧限抗压强度低于 0.005兆帕）和固化剂(多数用水泥浆)强制拌和,使软粘土硬结成具有整体性、水稳性和足够强度的 地基土。根据上部结构的要求，可对软土地基进行柱状、壁状和块状等不同形式的加固，同时具 有防渗水功能。
止水帷幕、支护施工方案
止水帷幕、支护施工方案在现代建筑与工程领域中，止水帷幕和支护施工方案是至关重要的工程技术，用以确保工程结构的稳固和安全。
本文将分别就止水帷幕和支护施工方案进行深入探讨。
止水帷幕止水帷幕，顾名思义，是用来防止水流通过某一区域的阻水设施，通常用于地下结构、基坑工程以及地下水利工程。
止水帷幕的施工施工过程有以下几个关键步骤：1.前期勘测与分析：在正式开始施工前，需要进行周边环境的勘测与分析，以确定施工区域的地质条件、地下水流情况和可能存在的工程风险。
2.挖掘基坑：在确认了施工区域的地质条件后，开始挖掘基坑，为止水帷幕施工创造条件。
3.施工技术选用：根据具体情况，选择适合的止水帷幕材料和施工技术，如注浆止水、橡胶止水帷幕等。
4.施工过程中的监控：在施工过程中，要随时对止水帷幕的施工质量进行监控和检测，确保止水效果符合要求。
支护施工方案支护施工方案是指在土木工程中为了保障工程建筑物的稳定性和安全性，设计和采用各种技术手段来支撑固定工程土体的过程。
支护施工方案的制定包括以下几个阶段：1.支护设计：在初步确定工程支护需求后，进行支护设计，确定支护结构类型、尺寸及施工方法。
2.支护材料选择：根据地质条件和工程需要选择合适的支护材料，包括混凝土、钢筋、锚杆等。
3.支护施工工艺：根据设计要求和支护材料特性，确定支护施工的工艺流程，包括挖土、浇筑、安装等具体细节。
4.支护效果监测：支护施工完成后，需要对支护结构的效果进行监测和评估，确保支护质量符合设计要求。
通过以上详细的介绍，可以看出止水帷幕和支护施工方案在土木工程中的重要性。
仅有合理的设计和严谨的施工才能确保工程的稳定和安全，为我们的生活和建筑环境带来更多的保障。
水泥土止水帷幕施工技术及其原理介绍
水泥土的硬化过程
水泥与水混合后，会发生水化反应， 释放出热量并逐渐硬化。
水泥土的硬化过程可以分为初、中、 后三个阶段，每个阶段的水化反应速 度和硬化程度都有所不同。
帷幕的止水原理
水泥土止水帷幕通过在地下连续形成一道密闭的墙体或者帷 幕，将地下水隔离在施工区域之外，达到止水的目的。
帷幕的止水效果主要依赖于水泥土的抗渗性能和帷幕的整体 密闭性。
应用领域
水利工程
水库、水电站、堤防等水 利设施建设中的止水工程。
建筑工程
高层建筑、地铁、隧道等 地下工程中的止水工程。
环境工程
垃圾填埋场、污水处理厂 等环境保护工程中的止水 工程。
02
水泥土止水帷幕施工技 术
施工准备
01
场地清理
在施工前，应将场地内的杂物、 垃圾等清理干净，确保施工顺利 进行。
验收控制
在施工完成后，应进行验收试验，对止水帷幕的止水 效果进行检测，确保施工质量满足工程需求。
03
水泥土止水帷幕原理
水泥土的性质
01
水泥土是一种由土料、水泥、水 等材料按照一定比例混合而成的 建筑材料，其性质介于土壤和混 凝土之间。
02
水泥土具有较好的抗压强度和抗 渗性能，能够满足止水帷幕的施 工要求。
某高层建筑基础工程应用案例
总结词
高层建筑基础工程
详细描述
在某高层建筑基础工程中，为了确保建筑物的安全和稳定性，采用了水泥土止水帷幕施工技术。通过 在建筑物基础周围设置止水帷幕，有效防止了地下水的渗透，提高了建筑物的安全性和稳定性。
THANKS FOR WATCHING
感谢您的观看
测量放线
02
03
设备检查
根据设计图纸，确定止水帷幕的 位置，并进行测量放线，确保施 工的准确性。
第三节止水帷幕结构
1.84m；海水潮汐高低差约4.5m。 ➢ 受潮汐影响，地下水位日变幅200～500㎜，地下水动
态年变幅为1.5m左右，一般地下水变化较海水变化滞 后1～3小时，可见地下水与海水有密切的水力关系。
1.适用范围及特点
水泥土搅拌桩适用于处理松散砂砾、 粗砂、淤泥或地下水不大于80m/d的土层 边坡。
水泥土搅拌桩具有施工时无震动、噪 音小、无污染、造价低、施工操作安全等 优点。
•
深层搅拌法水泥土止水帷幕视土层条件可
采用一排、两排、或数排水泥搅拌桩相互叠合
形成。相邻水泥搅拌桩可搭接100mm左右。
高为2.39m～4.08m 。 ➢ 上部覆盖第四系土 层1.5m～14.0m， 主要为人工填土， 粉细砂、粗砂、粉 质粘土和碎石土等 ，其下为分布广泛 且完整坚硬的花岗 岩。
8000
媒体中心工程
8000
挡浪堤
图1.1.1.1：媒体中心工程临海位置图
地下水概况
➢ 场区地下水主要补给来源为海水的侧渗补给和大气降 水的垂直入渗补给。
280 280
极限荷载 Pu（Kpa）
≥400 ≥400
承载力特征值 fak（Kpa） 200 200
特征值对应的 沉降量（㎜）
9.77 9.70
如果基坑底面处于地下水位以下，降水有困难时， 基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分 。一部分是挡土桩部分，其作用主要的起到挡土墙的作 用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩 与桩之间有一定的空隙，但是能挡土。二部分是止水帷 幕部分，其作用是使挡土墙后的土体固结，阻断基坑内 外的水层交流，形式可能是水泥土搅拌桩或者压密注浆 。三部分是支撑。
几种常见的建筑止水帷幕形式
几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工2017-11-21 15:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。
若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
高压喷射注浆法水泥土止水帷幕一般有两种形式：单独形成止水帷幕，采用单排旋喷桩相互搭接形成，或采用摆喷法形成；与排桩共同形成止水帷幕。
几种常见的建筑止水帷幕形式
几种常见的建筑止水帷幕形式标准化管理部编码-[99968T-6889628-J68568-1689N]几种常见的建筑止水帷幕形式，未来降水被禁止，帷幕止水就用上了豆丁施工?2017-11-2115:40:12一、止水帷幕的概念止水帷幕：用于阻止或减少基坑侧壁及基坑底地下水流入基坑而采取的连续止水体。
比如：连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
止水帷幕是一个概念，是工程主体外围止水系列的总称。
在基坑围护体系中常采用水泥土止水帷幕截水。
如果基坑底面处于地下水位以下，降水有困难时，基本都需要设置止水帷幕，以防止地下水的渗漏。
有些不是很深大的基坑，它的基坑围护分3个部分。
一部分是挡土桩部分，其作用主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
采用素混凝土地下连续墙止水帷幕，常采用冲水成槽，素混凝土地下连续墙壁厚常为200～300mm。
有的基坑工程需要设置水平向止水帷幕，水平向止水帷幕常采用高压喷射注浆法或深层搅拌法形成。
若基坑内已有工程桩，因深层搅拌无法与工程桩密贴，故不能采用深层搅拌法。
根据坑底浮力、或承压水的顶托力、整体稳定、抗坑底隆起分析确定封底水泥土厚度。
二、高压旋喷桩止水帷幕高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。
止水帷幕施工要点PPT课件
搭接宽度：注浆孔深度小于10m时 不应小于150mm，注浆孔深度 10~20m时不应小于250mm，注 浆孔深度20~30m时不应小于 350mm
止水帷幕 JK-ZS-10
图示
旋喷桩施工工艺
标准要点
双轮铣对地层适应能力强，钻进效 率高，从软土到岩土地层均可实现 切削搅拌
止水帷幕 J复搅连续施工顺序 阴影部分为重复套钻，保证墙体的连续性和接头的施工质量
三轴搅拌桩施工顺序
标准要点
利用钻机把带有喷嘴的注浆管钻进 土层的预定位置后，以高压设备使 浆液或水、（空气）成为20～ 40MPa的高压射流从喷嘴中喷射 出来，冲切、扰动、破坏土体，同 时钻杆以一定速度逐渐提升，将浆 液与土粒强制搅拌混合
施工质量控制 1、水灰比控制：严格按要求控制每 桶浆所需用的水泥量，并由专人做记 录 2、水泥掺量控制 ① 控制注浆压力：严格按照试成桩
时取用的注浆压力，不擅自调整； 注浆泵应保证其实际流量与搅拌 机的喷浆钻进下沉或喷浆提升速 度相匹配，使水泥掺量在水泥土 桩中均匀分配 ② 控制钻杆提升与下沉速度，保持 匀速下沉或提升 ③ 控制水泥进场数量，定期根据桩 幅总数进行复核
标准要点
止水帷幕：用以阻隔或减少地下水 通过基坑侧壁与坑底流入基坑和控 制基坑外地下水位下降的幕墙状竖 向截水体
常用止水帷幕：水泥土搅拌桩、旋 喷桩、钢板桩、咬合式排桩、地下 连续墙等
止水帷幕 JK-ZS-1
图示
剖面图
立面图
支护桩与止水帷幕平面布置图
止水帷幕
标准要点
试成桩：施工前应通过成桩试验确 定浆液的水灰比、下沉（提升）速 度、浆泵的压送能力、每米桩长或 每幅桩的注浆量、设备功率是否满 足土质要求
工程各种止水帷幕详解
止水帷幕目前施作止水帷幕常采用的施工方法有：高压旋喷注浆法、地下连续墙法、动结法和静压注浆法。
高压旋喷注浆法是针对砂层和粉质粘性土层的一种有效方法，但该方法在中强风化岩层、断层破碎带的富水和动水条件下存在施工效果差、造价高，泥浆对场地污染严重，影响文明施工等缺点；地下连续墙法是针对淤泥质地层止水施工的最佳方法，但该方法对砂层、粉质粘性土层、中强风化层、断层破碎带的富水和动水条件下施工效果和工期均难以保证，且施工造价高；动结法在国内外工程中已大量应用，但用于深基坑工程存在造价高、工期长，需投入大型设备，且成功实例少等缺点；静压注浆法具有造价低，工艺易操作，机械设备投入少，工期短等优点，但是由于注浆工艺相对复杂，技术要求高等缺点的存在，使其应用范围受到限制。
中铁七局集团公司在深圳地铁五号线大浪站基坑工程和杭州地铁一期工程秋涛站基坑工程中通过采用普通水泥－水玻璃双液浆（简称C－S双液浆）作为注浆材料；地质钻机垂直钻孔；袖间管后退式分段注浆技术，成功地解决了两深基坑工程的桩外和基底止水问题深基坑注浆止水帷幕桩止水帷幕连续搅拌桩（水泥土搅拌桩等），单管、三管旋喷桩形成的止水墙称为止水帷幕。
常见的止水帷幕有高压旋喷桩、深层搅拌桩止水帷幕，旋喷桩止水帷幕，近来出现了螺旋钻机素砼或压浆止水帷幕；像地下连续墙、钻孔咬合桩等形式的地下围护结构形式，因为自防水效果较好，有的都不需要再施作止水帷幕。
组成结构有些不是很深大的基坑，它的基坑围护分3个部分。
第一部分是挡土桩部分，其主要的起到挡土墙的作用，形式可能有钢筋混凝土灌注桩或其它形式的桩，桩与桩之间有一定的空隙，但是能挡土。
第二部分是止水帷幕部分，其作用是使挡土墙后的土体固结，阻断基坑内外的水层交流，形式可能是水泥土搅拌桩或者压密注浆。
第三部分是支撑。
而地下连续墙是基坑围护的另一种形式，多用于深大的基坑。
深层搅拌桩（水泥搅拌桩）深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
基坑围护工程(三轴止水帷幕及SMW工法)
17
重要参数
1、水泥掺量： 三轴搅拌桩止水帷幕φ650@450 、水灰比1.5、水泥掺入20%、桩长13m，计算梅根桩的水泥用量及每米用量。 套打施工：1800×20％×0.599（截面面积）×13 = 2803Kg，每米用量为215.6Kg 搭接施工：1800×20％×0.866 （截面面积） ×13 =4052Kg 2、水泥浆比重： 是指水泥浆的重量与体积之比。比如是水灰比是0.5，那么我们可以计算出水泥浆的比重如下： 假如是水是1，那么水泥是2，水的 体积是1，水泥的体积是2/3.1（3.1是水泥的比重） 这样计算出水泥浆的比重为： （1+2）水和水泥的重量/(1/1水的比重+(2/3.1水泥的比重))=1.823 （图纸设计：三轴水泥搅拌桩水灰比为1.5~2.0，泥浆比重计算后为1.37~1.29；
