人教版高二物理选修3-1 第二章：2.3欧姆定律学案设计(无答案)

3 欧姆定律学案编写人：【学习目的】1、理解电阻的概念，明确导体的电阻是由导体本身的特性所决定2、要求学生理解欧姆定律，并能用来解决有关电路的问题3、知道导体的伏安特性曲线，知道什么是线性元件和非线性元件【学习重点】正确理解欧姆定律及其适应条件【学习过程】自主学习：1．导体的电阻反映了导体对电流的大小。

2．部分电路欧姆定律：导体中的电流I 跟成正比，跟成反比。

表达式。

适用于和导电，对导电不适用。

且要注意三个物理量对应同一段电路，在I —U 图线中值等于这段电路的电阻值。

3.导体的伏安特性曲线描绘了导体中通过的电流与加在导体两端之间的关系，曲线的斜率表示。

例1、一个标有“220V 、100W ”的白炽灯泡，加上的电压U 由0逐渐增大到220V ，在此过程中，电流I 和电压U 的关系可用图线表示。

在图所示的图线中，符合实际情况的是（）解析：白炽灯泡正常发光时，灯泡温度达几千摄氏度，所以温度影响不能忽略。

随温度升高，ρ增大，则R 增大，由I =RU 知，图线斜率减小。

D 答案正确。

答案：D例2、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.8A .如果所加电压变为原来的2倍，则导体中的电流多大？答案：2.0A巩固练习： A B C D 例1图1．I U R=的物理意义是（） A. 导体的电阻与电压成正比，与电流成反比B. 导体的电阻越大，则电流越大C. 加在某一导体两端的电压越大，则电流越大D. 导体的电阻等于导体两端的电压与通过的电流的比值2．关于欧姆定律的适用范围，下列说法正确的是（）A.一切导体B.气态导体C.电解液和金属导体 C.半导体 3.图2—2所示是四只电阻的U —I 图象，这四只电阻并联起来使用时，通过各个电阻的电流强度分别是I 1、I 2、I 3、I 4，则其大小顺序为（） A.I 2>I 4>I 3>I 1 B.I 4>I 3>I 2>I 1 C.I 2=I 4>I 1=I 3 D.I 1>I 2>I 3>I 44．一只普通的家用照明白炽灯正常发光时，通过它的电流值与下列哪一组数值较为接近？（）A.0.01AB.0.2AC.25AD.60A5．下列说法中不正确的是（）A. 由IU R =可知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比 B. 由I U R =可知通过一段导体的电流强度跟加在它两端的电压成正比 C. 比较几只电阻的I —U 图像可知，电流变化相同时，电压变化较小的图像是属于电阻较大的那个电阻的D. 导体的电流越大，电阻就越小6．在下图中，能正确表示出线性元件的伏安特性曲线是（）7.如图所示是电阻R 的(I---U)图线，图中α=450，由此得出( )A.通过电阻的电流与电阻两端的电压成正比B.电阻R=0.5Ω U O I R 1 R 2 R 3 R 4 图2—26题图 U /I/A5 10 450 O 7题图C.因I—U图线的斜率表示电阻的倒数，故R=1.0ΩD.在R两端加6.0V电压后，每秒通过电阻横截面的电荷量是3.0 C8．一段导体两端电压是4V，在2min内通过导体某一横截面积的电量是15C，那么这段导体的电阻应是Ω。

选修3-1-2.3欧姆定律教案(讲义)有答案

2.3《欧姆定律》一、【学习与讨论】学点一：欧姆定律的理解1．公式R ＝U I 和I ＝UR的对比R ＝U II ＝U R电阻的定义式，适用于所有导体欧姆定律表达式，适用于金属、电解质溶液导电不能说R ∝U ，R ∝1I，R 由导体本身性质(材料、长短、粗细)决定，与U 、I 大小无关可以说I ∝U 、I ∝1R，I 的大小由U 、R 共同决定测量了U ，测量了I ，便可确定R ，为我们提供了测量电阻的一种方法知道了U 、R ，便可确定I ，为我们提供了除I ＝qt之外的一种计算电流的方法在应用公式I ＝UR解题时，要注意欧姆定律的“同体性”和“同时性”．所谓“同体性”是指I 、U 、R 三个物理量必须对应于同一段电路，不能将不同段电路的I 、U 、R 值代入公式计算．所谓“同时性”指U 和I 必须是导体上同时刻的电压和电流值，否则不能代入公式计算．学点二：伏安特性曲线1．伏安特性曲线中直线的物理意义伏安特性曲线是通过坐标原点的直线，能直观地反映出导体中电流与电压成正比，如图2－3－3所示，其斜率等于电阻的倒数，即tan α＝I U ＝1R.所以直线的斜率越大，表示电阻越小．图2－3－32．二极管的伏安特性曲线伏安特性曲线不是直线，即电流与电压不成正比(如图2－3－4)是二极管的伏安特性曲线，二极管具有单向导电性．加正向电压时，二极管的电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小．图2－3－4二极管由半导体材料制成，其电阻率随温度的升高而减小，故其伏安特性曲线不是直线． (1)由图看出随着电压的增大，图线的斜率在增大，表示其电阻随电压的升高而减小，即二极管的伏安特性曲线不是直线，这种元件称为非线性元件．(2)气体导电的伏安特性曲线是非线性的．气体导电和二极管导电，欧姆定律都不适用．二、【探索与分析】1.伏安法测电阻的两种方法怎样对比？内接法和外接法的电路图分别如图2－3－5所示．图2－3－5电路图对比甲乙电流表接法电流表内接法电流表外接法误差分析电压表示数U V ＝U R ＋U A >U R 电流表示数I A ＝I R R 测＝U V I A >U R I R ＝R 真误差来源于电流表的分压作用电压表示数U V ＝U R电流表示数I A ＝I R ＋I V >I RR 测＝U V I A <U RI R＝R 真误差来源于电压表的分流作用两种电路的选择条件R 越大，U R 越接近U V ， R 测＝U V I A 越接近于R 真＝U R I R 可见，为了减小误差，该电路适合测大电阻，即R ≫R A R 越小，I R 越接近I A ，R 测＝U V I A 越接近于R 真＝U RI R可见，为了减小误差，该电路适合测小电阻，即R ≪R V伏安法测电阻时两种接法的选择方法为减小伏安法测电阻的系统误差，应对电流表外接法和内接法作出选择，其方法是： (1)阻值比较法：先将待测电阻的粗略值和电压表、电流表的内阻进行比较，若R x ≪R V ，宜采用电流表外接法；若R x ≫R A ，宜采用电流表内接法．(2)临界值计算法：当内外接法相对误差相等时，有R A R x ＝R xR V，所以R x ＝R A R V 为临界值．当R x >R A R V (即R x 为大电阻)时用内接法；当R x <R A R V (即R x 为小电阻)时用外接法；R x ＝R A R V ，内、外接法均可． (3)实验试触法：按图2－3－6接好电路，让电压表一根接线P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化(电流表的分压作用明显)，而电流表的示数变化不大(电压表分流作用不大)，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．图2－3－6三、公式R ＝UI 和I ＝UR的对比【例1】下列判断正确的是( ) A ．由R ＝UI 知，导体两端的电压越大，电阻就越大B ．由R ＝UI 知，导体中的电流越大，电阻就越小C ．由I ＝UR知，电流跟导体两端电压成正比，跟导体的电阻成反比D ．由I ＝UR可知，通过一段导体的电流跟加在它两端的电压成正比答案 CD 解析 R ＝UI 只是电阻的定义式，U ＝0，I ＝0时R 仍存在，即R 与U 和I不存在正、反比关系．对一段确定的导体而言，R 一定，故I 与U 成正比，D 对，A 、B 错．由欧姆定律可知I 与U 成正比，与R 成反比，C 对．四、导体的伏安特性曲线【例2】如图所示的图象所对应的两个导体的伏安特性曲线．由图回答：(1)电阻之比R 1∶R 2为______．(2)若两个导体中的电流相等(不为零)时，电压之比U 1∶U 2为________． (3)若两个导体的电压相等(不为零)时，电流之比为______．答案 (1)3∶1 (2)3∶1 (3)1∶3解析 (1)在I —U 图象中，电阻的大小等于图象斜率的倒数，所以R 1＝ΔU ΔI ＝10×10－35×10－3Ω＝2 ΩR 2＝10×10－315×10－3 Ω＝23 Ω 即R 1∶R 2＝3∶1 (2)由欧姆定律得U 1＝I 1R 1，U 2＝I 2R 2 所以U 1∶U 2＝R 1∶R 2＝3∶1(3)由欧姆定律得I 1＝U 1R 1，I 2＝U 2R 2所以I 1∶I 2＝R 2∶R 1＝1∶3自学检测：1.两电阻R 1、R 2的电流I 和电压U 的关系如图所示，可知两电阻的大小之比R 1∶R 2等于( )A ．1∶3B ．3∶1C ．1∶ 3 D.3∶1 答案 A 解析图象斜率的物理意义是电阻的倒数．2.用伏安法测未知电阻R x 时，若不知道R x 的大概值，为了选择正确的电路接法以减小误差，可将电路如图所示连接，只空出电压表的一个接头S ，然后将S 分别与a 、b 接触一下，观察电压表和电流表示数变化情况，那么( )A ．若电流表示数有显著变化，S 应接aB ．若电流表示数有显著变化，S 应接bC ．若电压表示数有显著变化，S 应接aD ．若电压表示数有显著变化，S 应接b答案 BC 解析实验试探法的原理是以伏安法测电阻原理的系统误差产生原因入手来选择，如果电流表分压引入误差大，则试探过程中，电压表示数变化明显，则应选外接法以减小电流表分压的影响：如果因电压表分流作用引入误差大，则电流表示数变化明显，则应选用内接法．如果S 接触a ，属外接法，S 接触b ，属内接法．若S 分别接触a 、b 时，电流表示数变化显著，说明电压表的分流作用较强，即R x 是一个高阻值电阻，应选用内接法测量．即S 应接b 测量，误差小．B 选项正确．若S 分别接触a 、b 时，电压表示数变化显著，说明电流表的分压作用较强，即R x 是一个低阻值的电阻，应选用外接法测量，即S 应接a ，误差小．C 选项正确．3．下列判断正确的是( )A ．导体两端的电压越大，导体的电阻越大B ．若不计温度影响，在导体两端的电压与通过的电流之比是一个常数C ．电流经过电阻时，沿电流方向电势要降低D ．电解液短时间内导电的U —I 线是一条直线答案 BCD 解析导体的电阻是导体本身的性质，与导体两端的电压及通过导体的电流无直接关系，R ＝UI仅仅是导体电阻的计算式，而不是决定式．4．若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A ．如果所加电压变为原来的2倍，则导体中的电流多大？答案 2 A 解析由欧姆定律得：R ＝U 0/I 0，又知R ＝3U 0/5I 0－0.4 解得I 0＝1.0 A又因为R ＝U 0I 0＝2U 0I，所以I ＝2I 0＝2 A.典型例题：题型一欧姆定律的应用电阻R 与两个完全相同的晶体二极管D 1和D 2连接成如图所示的电路，a 、b 端的电势差U ab ＝10 V 时，流经a 点的电流为0.01 A ；当电势差U ab ＝－0.2 V 时，流经a 点的电流仍为0.01 A ．二极管具有单向导电性，单向导通时有电阻，当通过反向电流时，电阻可以认为是无穷大，则电阻R 的阻值为__________，二极管导通时的电阻为________．思维步步高当ab 间接正向电压时，接通的是哪个电路？当ab 间接负向电压时，接通的是哪个电路？先求哪个用电器的电阻比较方便？解析当ab 间接正向电压时，接通的是二极管和电阻串联的电路．根据欧姆定律，二极管和电阻的串联值为1 000 Ω，当ab 间接负向电压时，接通的是二极管的电路，根据欧姆定律，两个二极管的电阻值为20 Ω，所以电阻R 的电阻值为980 Ω. 答案 980 Ω 20 Ω拓展探究某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A ，电阻增加到30 Ω时，其电路中的电流强度要减小多少？电路两端的电压为多大？答案 0.1 A 6 V 方法总结欧姆定律的注意事项：①R ＝UI 不是欧姆定律的表达式，而是电阻的定义式，对于确定的导体，因为U 与I 成正比，其比值UI为一恒量，所以电阻与电压、电流无关，仅与导体本身有关．不能把欧姆定律说成电阻与电压成正比，与电流成反比．②在应用公式解题时，要注意欧姆定律的“同时性”和“同体性”，即三个物理量必须对于同一个电阻和同一个电阻的同一个时刻.题型二伏安特性曲线的测量用下列器材组成描绘电阻R 0伏安特性曲线的电路，请将实物在下图中连线成为实验电路．微安表μA(量程200 μA ，内阻约200 Ω)；电压表V(量程3 V ，内阻约10 kΩ)电阻R 0(阻值约20 kΩ)；滑动变阻器R (最大阻值50 Ω，额定电流1 A)；电池组E (电动势3 V ，内阻不计)；开关S 及导线若干．思维步步高测量电阻R 0时电流表采用内接法还是外接法？采用的依据是什么？滑动变阻器的阻值决定了滑动变阻器采用什么解法？连线时应该注意哪些问题？解析仪器的选择问题，微安表内阻比待测电阻小得多，比电压表内阻还要大，需要用微安表的内接法．滑动变阻器的阻值比待测电阻小得多，需要用分压式接法才能更好的调节待测电路上的电压．电路图如下所示．答案拓展探究小灯泡的伏安特性曲线如图所示(只画出了AB 段)，由图可知，当灯泡电压由3 V 变为6 V 时，其灯丝电阻改变了________ Ω.答案 5 方法总结测定电器元件的伏安特性曲线的常见方法：①需要测量待测电器元件的电压和电流．②要考虑电流表是内接还是外接，一般情况下是外接，因为所测的小灯泡的电阻一般较小．③要考虑滑动变阻器的接法．④在进行数据处理时，图线一般不是直线，要用平滑的曲线把各个点连接起来.课堂检测：一、选择题阅读以下材料．回答1～3题．在研究长度为l 、横截面积为S 的均匀导体中电流的流动时，在导体两端加上电压U ，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动．可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成k v (k 是恒量)．1．静电力和碰撞的阻力相平衡时，导体中的电子的速率v 成为一定值．这一定值是( )A.ekU lB.eU klC.elU kD ．elkU答案 B 解析静电力和碰撞阻力平衡时，有k v ＝eE ＝e Ul 可得电子定向移动速率v ＝eUkl，B 正确． 2．设单位体积的自由电子数为n ，自由电子在导体中以一定速率v 运动时，该导体中所流过的电流是( )A.en v lB.enl v SC ．en v SD ．enl v答案 C 解析电流I ＝neS v ，C 正确． 3．该导体的电阻是( ) A.kl e 2nS B kS e 2nl C.kS enl D k enlS答案 A 解析电阻R ＝U I ＝U neS v ＝U neSeU kl＝kle 2nS，A 正确．4.如图所示是某导体的伏安特性曲线，由图可知错误的是( ) A ．导体的电阻是25 Ω B ．导体的电阻是0.04 ΩC ．当导体两端的电压是10 V 时，通过导体的电流是0.4 AD ．当通过导体的电流是0.1 A 时，导体两端的电压是2.5 V 答案 B5．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动答案 D 解析在0～t 1内，I 恒定，压敏电阻阻值不变，压敏电阻所受压力不变或不受压力，小车可能做匀加速直线运动或匀速运动；在t 1～t 2内，I 变大，阻值变小，压力变大，小车做变加速直线运动，A 、B 均错误．在t 2～t 3内，I 不变，压力恒定，小车做匀加速直线运动，C 错误，D 正确．6．将截面均匀，长为l ，电阻为R 的金属导线截去ln，再拉长至l ，则导线电阻变为( )A.n －1n RB.1n RC.n n －1R D ．nR答案 C 解析 R ＝ρl S ，截去ln 再拉长至l 后的横截面积为S ′，有(l －l n )S ＝lS ′，S ′＝n －1n S R ′＝ρl S ′＝n n －1ρl S ＝nn －1R7.某导体中的电流随其两端的电压变化，如图实线所示，则下列说法中正确的是( ) A ．加5 V 电压时，导体的电阻是5 Ω B ．加12 V 电压时，导体的电阻是8 ΩC ．由图可知，随着电压增大，导体的电阻不断减小D ．由图可知，随着电压减小，导体的电阻不断减小答案 ABD 解析 U ＝5 V 时，I ＝1.0 A ，R ＝UI ＝5 Ω，同理U ＝12 V 时，R ＝8 Ω，由图线可知随着电压的增大，电阻不断增大，随电压的减小，电阻不断减小，A 、B 、D 对，C 错．二、计算实验题8．某同学学习了线性元件和非线性元件的知识之后，他突然想到一个问题，若把一个线性元件和非线性元件串联起来作为一个“大”元件使用，这个“大”元件是线性还是非线性，为此，他把这个“大”元件接入电路中，测得其电流和电压值如下表所示，请猜想“大”编号 1 2 3 4 5 6 7 8 9 U /V 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 2.00 I /A 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.50 解析可以根据表中数据在坐标纸上描点，由图象看特点，若I-U 图线是过原点的直线则表示“大”元件是线性的，I-U 图线是曲线则表示“大”元件是非线性的，I-U 图线如图所示，由此可见“大”元件是非线性元件．9．一金属导体，两端加上U 1＝10 V 的电压时电流I 1＝0.5 A ，两端加上U 2＝30 V 的电压时导体中电流I 2多大？若导体两端不加电压，则导体的电阻多大？答案 1.5 A 20 Ω 解析导体的电阻由导体本身决定，与电压U 及电流I 无关．R ＝U I 是电阻的定义式，但不是决定式．所以R ＝U 1I 1＝U 2I 2，I 2＝U 2U 1I 1＝1.5 A ．导体的电阻R ＝U 1I 1＝20 Ω，为定值．10．贝贝同学在做测量小灯泡功率的实验中，得到如下一组U 和I 的数据，数据如下编号 1 2 3 4 5 6 7 8 U /V 0.20 0.60 1.00 1.40 1.80 2.20 2.60 3.00 I /A 0.020 0.060 0.100 0.140 0.170 0.190 0.200 0.205 发光情况不亮微亮逐渐变亮正常发光(2)从图线上可以看出，当小灯泡的电功率逐渐增大时，灯丝电阻的变化情况是________．(3)这表明导体的电阻随着温度的升高而________．答案 (1)I －U 图线如下图所示(2)开始不变，后来逐渐增大 (3)增大解析画图线时所取标度必须合适，以所画图线尽量布满坐标纸为宜，且使尽可能多的点分布在图线上，其余点均匀分布在两侧，个别偏差较大的点舍去．。

高中物理选修3-1 第二章 2、3欧姆定律学案导学案

高二年级、物理学科选修3——1课题：第二章、第三节、欧姆定律课型：新授课第一课时：学生预案学习目标：1、经历探究导体电压和电流关系的过程，体会利用U-I图像来处理、分析实验数据、总结实验规律的方法。

2、进一步体会用比值定义物理量的方法，理解电阻的定义，理解欧姆定律。

3、通过测绘小灯泡伏安特性曲线的实验，掌握利用分压电路改变电压的基本技能；知道伏安特性曲线，知道线性元件和非线性元件。

学会一般元件伏安特性曲线的测绘方法。

学习重点：利用U-I图像来处理、分析实验数据、总结实验规律的方法学习难点：利用分压电路改变电压的基本技能学习过程：一、自主学习：要点一，欧姆定律的理解：1．公式R＝UI 和I＝UR的对比：在应用公式I＝UR解题时，要注意欧姆定律的“同体性”和“同时性”．所谓“同体性”是指I、U、R三个物理量必须对应于同一段电路，不能将不同段电路的I、U、R值代入公式计算．所谓“同时性”指U和I必须是导体上同时刻的电压和电流值，否则不能代入公式计算．要点二伏安特性曲线1．伏安特性曲线中直线的物理意义伏安特性曲线是通过坐标原点的直线，能直观地反映出导体中电流与电压成正比，如图2－3－3所示，其斜率等于电阻的倒数，即tan α＝I U ＝1R.所以直线的斜率越大，表示电阻越小．图2－3－3 预习展示：一、欧姆定律 1．电阻(1)定义：加在导体两端的________跟通过该导体的________的比值叫做该导体的电阻．(2)定义式：R ＝UI.(3)单位：在国际单位制中是：________，简称欧，符号是Ω，常用的电阻单位还有千欧(k Ω)和兆欧(M Ω)．1 M Ω＝________ Ω，1 k Ω＝________ Ω.(4)标量：电阻只有大小，没有方向．(5)物理意义：反映导体对电流________作用的物理量，是导体本身的属性． 2．欧姆定律(1)内容：导体中的电流跟导体两端的________成正比，跟导体的________成反比． (2)表达式：I ＝U R(3)适用条件：实验表明，除金属外，欧姆定律对____________也适用，对气态导体和半导体元件不适用．二、导体的伏安特性曲线1．伏安特性曲线：在实际应用中，常用纵坐标表示________、横坐标表示________，这样画出的I U 图象叫做导体的伏安特性曲线．2．线性元件：金属导体在温度没有显著变化时，电阻几乎是不变的，它的伏安特性曲线是通过坐标________，具有这种伏安特性的电学元件叫做线性元件．3．非线性元件：伏安特性曲线不是过原点的直线，也就是说，电流与电压________正比，这类电学元件叫做非线性元件(气态导体和半导体元件).典例剖析：一、公式R ＝U I 和I ＝UR的对比：【例1】下列判断正确的是( )A．由R＝UI知，导体两端的电压越大，电阻就越大B．由R＝UI知，导体中的电流越大，电阻就越小C．由I＝UR知，电流跟导体两端电压成正比，跟导体的电阻成反比D．由I＝UR可知，通过一段导体的电流跟加在它两端的电压成正比二、导体的伏安特性曲线：【例2】如图2－3－7所示的图象所对应的两个导体的伏安特性曲线．由图回答：(1)电阻之比R1∶R2为______．(2)若两个导体中的电流相等(不为零)时，电压之比U1∶U2为________．(3)若两个导体的电压相等(不为零)时，电流之比为______．图2－3－7当堂达标检测：1、两电阻R1、R2的电流I和电压U的关系如图2－3－8所示，可知两电阻的大小之比R1∶R2等于( )A．1∶3 B．3∶1 C．1∶ 3 D.3∶12．下列判断正确的是( )A．导体两端的电压越大，导体的电阻越大图2－3－8B．若不计温度影响，在导体两端的电压与通过的电流之比是一个常数C．电流经过电阻时，沿电流方向电势要降低D．电解液短时间内导电的U—I线是一条直线3．若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A．如果所加电压变为原来的2倍，则导体中的电流多大？2、3欧姆定律第二课时，学生练案得分一、选择题：阅读以下材料．回答1～3题．在研究长度为l 、横截面积为S 的均匀导体中电流的流动时，在导体两端加上电压U ，于是导中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动．可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成kv (k 是恒量)．1．静电力和碰撞的阻力相平衡时，导体中的电子的速率v 成为一定值．这一定值是( )A.ekU l B.eU kl C.elU kD ．elkU 2．设单位体积的自由电子数为n ，自由电子在导体中以一定速率v 运动时，该导体中所流过的电流是( )A.env l B.enlv S C ．envS D ．enlv 3．该导体的电阻是( ) A.kl e 2nS B kS e 2nl C.kS enl D k enlS4.如图所示是某导体的伏安特性曲线，由图可知错误的是( )A ．导体的电阻是25 ΩB ．导体的电阻是0.04 ΩC ．当导体两端的电压是10 V 时，通过导体的电流是0.4 AD ．当通过导体的电流是0.1 A 时，导体两端的电压是2.5 V5.某导体中的电流随其两端的电压变化，如图6实线所示，则下列说法中正确的是( )A ．加5 V 电压时，导体的电阻是5 ΩB ．加12 V 电压时，导体的电阻是8 ΩC ．由图可知，随着电压增大，导体的电阻不断减小D ．由图可知，随着电压减小，导体的电阻不断减小图6 二、计算题：8．一金属导体，两端加上U 1＝10 V 的电压时电流I 1＝0.5 A ，两端加上U 2＝30 V 的电压时导体中电流I 2多大？若导体两端不加电压，则导体的电阻多大？教学反思：答案：例1：CD例2：（1）3：1 （2）3：1 （3）1：3当堂达标检测：1、A2、CD3、2A学生练案：1、B2、C3、A4、B5、D6、20A 20Ω。

【高中物理】高一物理人教版选修3-1导学案：2.3 欧姆定律

长丰县实验高中2016 ~2017学年高二年级第一学期英语学科集体备课教案备课教师：王雯斐孙巧丽李庆友高中物理考试答题技巧及注意事项在考场上，时间就是我们致胜的法宝，与其犹犹豫豫不知如何落笔，倒不如多学习答题技巧。

那么，高中物理考试答题技巧及注意事项有哪些呢？下面和小编一起来看看吧！高中物理考试答题技巧选择题的答题技巧解答选择题时，要注意以下几个问题：（1）注意题干要求，让你选择的是“不正确的”、“可能的”还是“一定的”。

（2）相信第一判断：只有当你发现第一次判断肯定错了，另一个百分之百是正确答案时，才能做出改动，而当你拿不定主意时千万不要改。

特别是对中等程度及偏下的同学尤为重要。

切记：每年高考选择题错误率高的不是难题，而是开头三个简单题。

不要再最简单的地方，轻敌栽坑！实验题的做题技巧（1）实验题一般采用填空题或作图题的形式出现。

填空题：数值、单位、方向或正负号都应填全面；作图题：①对函数图像应注明纵、横轴表示的物理量、单位、标度及坐标原点。

②对电学实物图，则电表量程、正负极性，电流表内、外接法，变阻器接法，滑动触头位置都应考虑周全。

③对光路图不能漏箭头，要正确使用虚、实线，各种仪器、仪表的读数一定要注意有效数字和单位；实物连接图一定要先画出电路图（仪器位置要对应）；各种作图及连线要先用铅笔（有利于修改），最后用黑色签字笔涂黑。

切记：游标卡尺、螺旋测微器、多用电表的读数历来都是考察的重点。

切记：选择题有8-10分是送你的，但你可能拿不到（单位、有效数字、小数点后保留几位、坐标原点等）。

（2）常规实验题：主要考查课本实验，几年来考查比较多的是试验器材、原理、步骤、读数、注意问题、数据处理和误差分析，解答常规实验题时，这种题目考得比较细，要在细、实、全上下足功夫。

（3）设计型实验重在考查实验的原理。

要求同学们能审清题意，明确实验目的，应用迁移能力，联想相关实验原理。

在设计电学实验时，要把安全性【所谓的安全不是对人来说，而是对仪器来说的】放在第一位，同时还要尽可能减小实验的误差【误差从偶然和系统两个方面考虑，系统免不了，偶然可减小】，避免出现大量程测量小数值的情况。

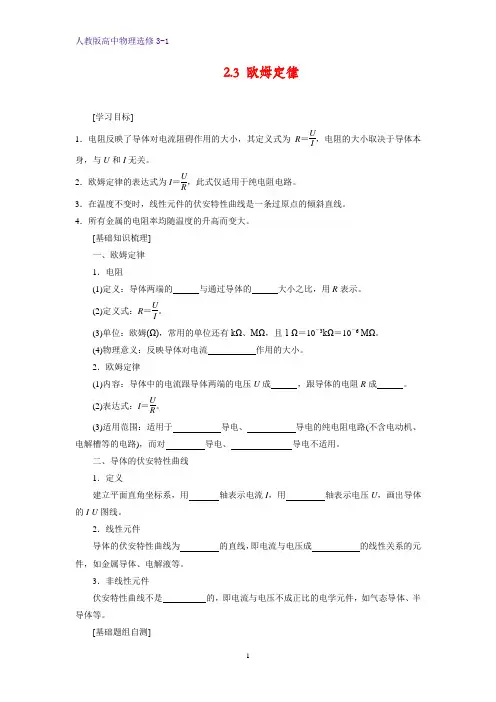

高中物理选修3-1学案4：2.3 欧姆定律

2.3 欧姆定律[学习目标]1．电阻反映了导体对电流阻碍作用的大小，其定义式为R ＝UI ，电阻的大小取决于导体本身，与U 和I 无关。

2．欧姆定律的表达式为I ＝UR，此式仅适用于纯电阻电路。

3．在温度不变时，线性元件的伏安特性曲线是一条过原点的倾斜直线。

4．所有金属的电阻率均随温度的升高而变大。

[基础知识梳理] 一、欧姆定律 1．电阻(1)定义：导体两端的与通过导体的大小之比，用R 表示。

(2)定义式：R ＝UI。

(3)单位：欧姆(Ω)，常用的单位还有kΩ、MΩ，且1 Ω＝10－3kΩ＝10－6 MΩ。

(4)物理意义：反映导体对电流作用的大小。

2．欧姆定律(1)内容：导体中的电流跟导体两端的电压U 成，跟导体的电阻R 成。

(2)表达式：I ＝UR。

(3)适用范围：适用于导电、导电的纯电阻电路(不含电动机、电解槽等的电路)，而对导电、导电不适用。

二、导体的伏安特性曲线 1．定义建立平面直角坐标系，用轴表示电流I ，用轴表示电压U ，画出导体的I -U 图线。

2．线性元件导体的伏安特性曲线为的直线，即电流与电压成的线性关系的元件，如金属导体、电解液等。

3．非线性元件伏安特性曲线不是的，即电流与电压不成正比的电学元件，如气态导体、半导体等。

[基础题组自测]1．判一判(1)定值电阻满足R ＝UI ，U 和I 变化时，二者变化的倍数相同。

( )(2)电阻越大，表示导体对电流的阻碍作用越大，导体的导电能力越强。

( ) (3)对于金属导体，电压变化时，可能导致电阻发生变化。

( ) (4)无论是线性元件还是非线性元件，其伏安特性曲线均过原点。

( ) (5)U -I 图线和I -U 图线中，图线上的点与原点连线的斜率的含义不同。

( ) 2．议一议(1)一台电动机接入电路中，正常工作时能用欧姆定律求电流吗？(2)某同学用正确的方法描绘出了某种半导体元件的伏安特性曲线如图所示，这种元件是线性元件吗？该元件的电阻随U 的增大是如何变化的？[考点突破探究]考点一、对欧姆定律的理解1．欧姆定律的适用情况欧姆定律仅用于纯电阻(将电能全部转化为内能)电路。

高中物理(人教版)选修3-1 优秀教案--2.3《欧姆定律》

选修3-1第二章2.3欧姆定律”教学设计一教材分析欧姆定律是电学中的基本定律，是进一步学习电学知识和分析电路的基础，是本章的重点。

本次课的逻辑性、理论性很强，重点是学生要通过自己的实验得出欧姆定律，最关键的是两个方面：一个是实验方法，另一个就是欧姆定律。

欧姆定律的含义主要是学生在实验的过程中逐渐理解，而且定律的形式很简单，所以是重点而不是难点。

学生对实验方法的掌握既是重点也是难点，这个实验难度比较大，主要在实验的设计、数据的记录以及数据的分析方面。

由于实验的难度比较大，学生出现错误的可能性也比较大，所以实验的评估和交流也比较重要。

这些方面都需要教师的引导和协助，所以这次课采用启发式综合教学法。

二教学目标知识与技能①使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。

②通过实验认识电流、电压和电阻的关系。

③会观察、收集实验中的数据并对数据进行分析。

过程与方法①根据已有的知识猜测未知的知识。

②经历欧姆定律的发现过程并掌握实验的思路、方法。

③能对自己的实验结果进行评估，找到成功和失败的原因。

情感、态度与价值观①让学生用联系的观点看待周围的事物并能设计实验方案证实自己的猜测。

②培养学生大胆猜想，小心求证，形成严谨的科学精神。

三教学重点与难点重点：掌握实验方法；理解欧姆定律。

难点：设计实验过程；实验数据的分析；实验结果的评估。

四学情分析在技能方面是练习用电压表测电压，在知识方面是研究串、并联电路中的电压关系。

这是一节探索性实验课，让学生自主实验、观察记录，自行分析，归纳总结得出结论。

学生对探索性实验有浓厚的兴趣，这种方式能激发学生的创造性思维活动有利于提高认知能力和实验能力，但由于学生的探究能力尚不够成熟，引导培养学生探究能力是本节课的难点五教学方法启发式综合教学法。

六课前准备教具：投影仪、投影片。

学具：电源、开关、导线、定值电阻（5Ω、10Ω）、滑动变阻器、电压表和电流表。

七课时安排一课时八教学过程投影一道与生活有关的题目。

人教版物理选修3-1导学案：2.3欧姆定律

2.掌握欧姆定律3.正确理解伏安特性曲线重点：电阻、欧姆定律难点：伏安特性曲线的物理意义预习案二．课前预习1电阻：表征导体对电流_______作用的物理量。

符号常用_______表示，电阻的单位：欧姆，简称欧，符号是______，1Ω＝1U/A，常用单位还有千欧（kΩ）和兆欧（MΩ），1MΩ=______kΩ=_______Ω2．欧姆定律的内容：导体中的电流I 跟导体_____________，跟导体中的_____________。

公式表示：I=______。

欧姆定律的适用范围：对金属导电和电解液导电适用，对________导电不适用。

3．导体的伏安特性曲线：导体中的电流I随导体两端的电压U变化的图线，叫做导体的伏安特性曲线，如图 2.3－3所示。

图线斜率的物理意义：斜率的倒数表示_____，即tanα=I/U=1/R4．测量小灯泡伏安特性曲线的电路选择：由于小灯泡的电阻较小，为减小误差，可采用安培表_______法。

·教师要引导学生讨论，选安培表外接法还是内接法？让学生学到的知识、方法在新情景中运用，提高学生运用知识解决问题的能力导学案三．合作探究1.欧姆定律是一个实验定律，学生在学习过程中可以通过探索性科学实验去认识物理量之间的制约关系。

2.对实验数据的处理，可以用图象和图表的方法来处理数据、总结规律。

探究一用图2.3—1实验电路探究导体A中的电流跟导体两端电压，导体电阻的关系，安培表为什么选外接法？探究二用图2.3—1实验电路探究导体A中的电流跟导体两端电压，导体电阻的关系，滑动变阻器为什么选分压式接法延伸案四．巩固练习1.关于电流和电阻,下列说法中正确的是（）A、电流方向与导体中电荷的定向移动方向相同B、金属导体温度升高时，由于自由电子的热运动加剧，所以电流增大C、由R=U/I 可知，I一定时，导体的电阻R与U成正比；U一定时，R与I成反比D、对给定的导线，比值U/I是个定值，它反映导体本身的一种性质2、欧姆定律适用于：（）A、金属导电B、电解液导电C、气体导电D、任何物质导电3、对于欧姆定律的理解，下列说法中错误的是（）A、由I=U/R，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比B、由U=IR，对一定的导体，通过它的电流强度越大，它两端的电压也越大C、由R=U/I，导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比D、对一定的导体，它两端的电压与通过它的电流强度的比值保持不变4、如果电路中某两点间的电压为零，则下列说法中正确的是（）A、两点间的电阻一定为零B、两点间电阻一定极大，两点相当于断开C、两点间电势一定相等D、电路中电流一定为零5、图是某导体的伏安特性曲线，由图可知（）A、导体的电阻是25B、导体的电阻是0.04C、当导体两端的电压是10V时，通过导体的电流是0.4AD、当通过导体的电流是0.1A时，导体两端的电压是2.5V6、两电阻R1、R2中的电流I和电压U的关系图线如图所示，可知两电阻的大小之比R1：R2等于（）A. 1 ：3B. 3 ：1C. 1 ：3D.3：17.阻值为R的电阻接在电压为U的电源两端，则描述其电压U、电阻R及流过R的电流I间的关系图象中，哪一幅或哪几幅是正确的？（）8.灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1正常工作时电阻R2较应是：（）A. R1 > R2B.R1 < R2C. R1 = R2D.无法判断9.阻值为300的用电器，允许通过的最大电流强度是0.6A，试问：这个用电器能不能接到220V电压的电路中？10.两端电压保持不变，当电路电阻为20时，其电流强度为0.3A，电阻增加到30时，其电路中的电流强度要减小多少？电路两端的电压为多大？。

物理：2.3《欧姆定律》导学案(新人教版选修3-1)

三．欧姆定律[要点导学]1．电阻：表征导体对电流阻碍作用的物理量。

符号常用R表示，电阻的单位：欧姆，简称欧，符号是Ω，1Ω＝1V/A，常用单位还有千欧（kΩ）和兆欧（MΩ），1MΩ=103kΩ=106Ω。

2．欧姆定律的内容：导体中的电流I跟导体________________，跟导体中的_____________。

公式表示：I=______。

欧姆定律的适用范围：金属导电和电解液导电，对气体导电不适用。

3．导体的伏安特性曲线：导体中的电流I随导体两端的电压U 变化的图线，叫做导体的伏安特性曲线，如图12－3－1所示。

图线斜率的物理意义：斜率的倒数表示电阻，即tanα=I/U=1/R4．测量小灯泡伏安特性曲线的电路选择：由于小灯泡的电阻较小，为减小误差，可采用安培表外接法，教师要引导学生讨论，选安培表外接法还是内接法？为什么选外接法？让学生学到的知识、方法在新情景中运用，提高学生运用知识解决问题的能力。

本实验教材中滑动变阻器采用限流接法，电阻R串联在电路中，即使把R的值调到最大，电路中还有一定的电流，因此实验绘出的伏安特性曲线缺少坐标原点附近的数据。

若要求小灯泡的电压变化范围较大（从零开始逐渐增大到接近额定电压），则滑动变阻器可采用分压接法。

教师要引导学生进行分析，让学生知道电压如何变化，并知道接通电路前，滑动触点应放在何处。

滑动变阻器采用分压接法的实验电路图如图12—3—2所示。

5．实验电路的连接：这是学生进入高中第一次做恒定电流实验，在连接电路上要给予学生适当的帮助。

接线顺序为“先串后并”。

电表量程选择的原则是：使测量值不超过量程的情况下，指针尽量偏转至3/4量程处。

电路接好后合上电键前要检查滑动变阻器滑动触点的位置，使开始实验时，小灯泡两端的电压为最小。

6．数据的收集与处理合上电键后，移动滑动变阻器的滑动触点，改变小灯泡两端的电压，每改变一次，读出电压值和相应的电流值。

可以引导学生设计记录数据的表格。

2.3欧姆定律第二课时(新课标选修3-1)学案

物理选修3－1 第2章第３节欧姆定律第1页（共2页）第2页（共2页）激情是生活中一种永远向上的力量§2.3 《欧姆定律》（第2课时）导学案——描绘小灯泡的伏安特性曲线【学习目标】1.初步掌握限流与分压式电路的运用；2.设计实验方案，会采集数据并能对数据进行处理；3.描绘小灯泡的伏安特性曲线，并分析曲线的变化规律，会求其对应的电阻；4.能分析出小灯泡的伏安特性曲线变化的原因。

【学习重点】描绘出小灯泡的伏安特性曲线，分析小灯泡电阻变化的原因。

【学习难点】合理设计探究小灯泡伏安特性曲线的实验；I -U 图线的分析（对图线斜率的理解）。

【学习过程】（试一试，你一定行）1．复习：欧姆定律及伏安特性曲线。

2．提出问题：“3.8V0.3A ”的小灯泡正常工作时的电阻有多大？一、实验探究：描绘小灯泡的伏安特性曲线，探究其电阻随电流、电压的变化规律。

提供的实验器材有：电源（电动势6V ）、滑动变阻器（20Ω2A 、30Ω2A ）各一个、电压表(量程0-3V,0-15V)、电流表(量程0-0.6A,0-3A)、小灯泡(3.8V0.3A)、开关、导线等。

1.设计实验：注意事项（1）画出实验电路图(在框内) （2）两表的量程如何确定？（3）电流表内、外接法的确定？（4）注意连实物图的正确顺序，以及电表正负接线柱的连接。

（5）闭合电键前，滑动变阻器的触头位置是否合适；闭合电键后，调节滑动变阻器时两表示数的变化是否正常？（6）采集两表的读数时，小数点后应保留几位数字？2.数据采集：3.描绘小灯泡的伏安特性曲线（自我展示）思考讨论：从描出的图线上发现有什么缺陷？想一想电路改进的方法？想一想：完善实验方案的方法？4.画出优化电路(在框内)：5.实物图的连接：(试一试) 注意事项：（1）注意连实物图的正确顺序（先串干路再并支路），以及电表正负接线柱的连接。

（2）闭合电键前，滑动变阻器的触头位置是否合适；闭合电键后，调节滑动变阻器时两表示数的变化是否正常？（3）采集数据时，要合理的选取数据间隔；（4）连成平滑曲线。

高中物理 2.3《欧姆定律》导学案新人教版选修3-1

2.3 《欧姆定律》导学案【学习目标】理解电阻的定义式，掌握欧姆定律并能熟练地用来解决有关的电路问题．知道导体的伏安特性．【重点难点】运用数学方法处理实验数据，建立和理解欧姆定律。

【学法指导】认真阅读教材，观察演示实验，体会影响电流的因素，体会“控制变量法”在研究过程中的应用【知识链接】电流强度①定义：比值．用来描述电流强弱，这个比值称为电流强度．简称，用表示.②表达式：③单位：安培（A）毫安（mA），微安（μA），1A＝ mA= μA④电流方向的规定：【学习过程】一、导体的电阻根据实验作出的导体A和B的U-I图象可知，同一金属的电阻的U-I图象是一条过坐标原点的倾斜直线。

这表明统一导体不管电压、电流怎样变化，电压和电流的之比都是一个常数。

（1）定义：与的比值，叫做这段导体的电阻．（2）定义式：（3）单位：电压单位用伏特（V），电流单位用安培（A），电阻单位用欧姆，符号Ω，且lΩ= V／A常用单位：1kΩ= Ω；1MΩ= Ω★R=U/I仅仅是电阻的定义式，而不是决定式，电阻的大小不决定于电压和电流．尝试应用：1、在一个电阻两端加12 V电压时，通过它的电流是240 mA，这个电阻的阻值是多少欧?当通过它的电流为1.8 A 时，它两端的电压是多少伏特?二、欧姆定律德国物理学家欧姆最早用实验研究了电流跟电压、电阻的关系，最后得出用他的名字命名的定律．(1)内容：．(2)表达式：（3）欧姆定律适用条件：．尝试应用：2.下列说法中正确的是（）A.由R=IU 知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比 B.由I=R U 知道，通过一段导体的电流跟加在它两端的电压成正比 C.比较几只电阻的I-U 图象可知，电流变化相同时，电压变化较小的图线属于阻值较大的那个电阻D.导体的电流越大，电阻就越大三、伏安特性曲线1、什么是伏安特性曲线？2、什么是线性元件？什么是非线性元件？【训练测试】1．一段导体两端电压是4 V ，在2 min 内通过导体某一横截面积的电荷量是15 C ，那么这段导体的电阻应是_________ Ω.2．如图所示，四只电阻并联起来使用时，通过各个电阻的电流分别是I 1、I 2、I 3、I 4，则其大小顺序为（）A.I 2＞I 4＞I 3＞I 1B.I 4＞I 3＞I 2＞I 1C.I 1=I 2=I 3=I 4D.I 1＞I 2＞I 3＞I 43．一个阻值为R 的导体两端加上电压U 后，通过导体截面的电荷量q 与通电时间t 之间的关系为过坐标原点的直线，如图所示。

物理：2.3《欧姆定律》精品学案(人教版选修3-1)

第3节欧姆定律要点一欧姆定律的理解 1．公式R ＝U I 和I ＝UR的对比在应用公式I ＝UR 解题时，要注意欧姆定律的“同体性”和“同时性”．所谓“同体性”是指I 、U 、R 三个物理量必须对应于同一段电路，不能将不同段电路的I 、U 、R 值代入公式计算．所谓“同时性”指U 和I 必须是导体上同时刻的电压和电流值，否则不能代入公式计算．要点二伏安特性曲线1．伏安特性曲线中直线的物理意义伏安特性曲线是通过坐标原点的直线，能直观地反映出导体中电流与电压成正比，如图2－3－3所示，其斜率等于电阻的倒数，即tan α＝I U ＝1R.所以直线的斜率越大，表示电阻越小．图2－3－32．二极管的伏安特性曲线伏安特性曲线不是直线，即电流与电压不成正比(如图2－3－4)是二极管的伏安特性曲线，二极管具有单向导电性．加正向电压时，二极管的电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流很小．图2－3－4二极管由半导体材料制成，其电阻率随温度的升高而减小，故其伏安特性曲线不是直线．(1)由图看出随着电压的增大，图线的斜率在增大，表示其电阻随电压的升高而减小，即二极管的伏安特性曲线不是直线，这种元件称为非线性元件．(2)气体导电的伏安特性曲线是非线性的．气体导电和二极管导电，欧姆定律都不适用．1.伏安法测电阻的两种方法怎样对比？内接法和外接法的电路图分别如图2－3－5所示．两种电路对比分析如下：2．如何从两种接法中选择电路？伏安法测电阻时两种接法的选择方法为减小伏安法测电阻的系统误差，应对电流表外接法和内接法作出选择，其方法是： (1)阻值比较法：先将待测电阻的粗略值和电压表、电流表的内阻进行比较，若R x ≪R V ，宜采用电流表外接法；若R x ≫R A ，宜采用电流表内接法．(2)临界值计算法：当内外接法相对误差相等时，有R A R x ＝R xR V，所以R x ＝R A R V 为临界值．当R x >R A R V (即R x 为大电阻)时用内接法；当R x <R A R V (即R x 为小电阻)时用外接法；R x＝R A R V ，内、外接法均可．(3)实验试触法：按图2－3－6接好电路，让电压表一根接线P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化(电流表的分压作用明显)，而电流表的示数变化不大(电压表分流作用不大)，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．图2－3－6一、公式R ＝U I 和I ＝UR 的对比【例1】下列判断正确的是( )A ．由R ＝UI 知，导体两端的电压越大，电阻就越大B ．由R ＝UI知，导体中的电流越大，电阻就越小C ．由I ＝UR 知，电流跟导体两端电压成正比，跟导体的电阻成反比D ．由I ＝UR 可知，通过一段导体的电流跟加在它两端的电压成正比答案 CD解析 R ＝UI 只是电阻的定义式，U ＝0，I ＝0时R 仍存在，即R 与U 和I 不存在正、反比关系．对一段确定的导体而言，R 一定，故I 与U 成正比，D 对，A 、B 错．由欧姆定律可知I 与U 成正比，与R 成反比，C 对．二、导体的伏安特性曲线【例2】如图2－3－7所示的图象所对应的两个导体的伏安特性曲线．由图回答：图2－3－7(1)电阻之比R 1∶R 2为______．(2)若两个导体中的电流相等(不为零)时，电压之比U 1∶U 2 为________．(3)若两个导体的电压相等(不为零)时，电流之比为______．答案 (1)3∶1 (2)3∶1 (3)1∶3解析 (1)在I —U 图象中，电阻的大小等于图象斜率的倒数，所以R 1＝ΔU ΔI ＝10×10－35×10－3Ω＝2 ΩR 2＝10×10－315×10－3 Ω＝23 Ω 即R 1∶R 2＝3∶1(2)由欧姆定律得U 1＝I 1R 1，U 2＝I 2R 2 所以U 1∶U 2＝R 1∶R 2＝3∶1 (3)由欧姆定律得I 1＝U 1R 1，I 2＝U 2R 2所以I 1∶I 2＝R 2∶R 1＝1∶31.图2－3－8两电阻R 1、R 2的电流I 和电压U 的关系如图2－3－8所示，可知两电阻的大小之比R 1∶R 2等于( )A ．1∶3B ．3∶1C ．1∶ 3 D.3∶1 答案 A解析图象斜率的物理意义是电阻的倒数．图2－3－9用伏安法测未知电阻R x 时，若不知道R x 的大概值，为了选择正确的电路接法以减小误差，可将电路如图2－3－9所示连接，只空出电压表的一个接头S ，然后将S 分别与a 、b 接触一下，观察电压表和电流表示数变化情况，那么( )A ．若电流表示数有显著变化，S 应接aB ．若电流表示数有显著变化，S 应接bC ．若电压表示数有显著变化，S 应接aD ．若电压表示数有显著变化，S 应接b 答案 BC解析实验试探法的原理是以伏安法测电阻原理的系统误差产生原因入手来选择，如果电流表分压引入误差大，则试探过程中，电压表示数变化明显，则应选外接法以减小电流表分压的影响：如果因电压表分流作用引入误差大，则电流表示数变化明显，则应选用内接法．如果S 接触a ，属外接法，S 接触b ，属内接法．若S 分别接触a 、b 时，电流表示数变化显著，说明电压表的分流作用较强，即R x 是一个高阻值电阻，应选用内接法测量．即S 应接b 测量，误差小．B 选项正确．若S 分别接触a 、b 时，电压表示数变化显著，说明电流表的分压作用较强，即R x 是一个低阻值的电阻，应选用外接法测量，即S 应接a ，误差小．C 选项正确．3．下列判断正确的是( )A ．导体两端的电压越大，导体的电阻越大B ．若不计温度影响，在导体两端的电压与通过的电流之比是一个常数C ．电流经过电阻时，沿电流方向电势要降低D ．电解液短时间内导电的U —I 线是一条直线答案 BCD解析导体的电阻是导体本身的性质，与导体两端的电压及通过导体的电流无直接关系，R ＝UI仅仅是导体电阻的计算式，而不是决定式．4．若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A ．如果所加电压变为原来的2倍，则导体中的电流多大？答案 2 A解析由欧姆定律得：R ＝U 0/I 0，又知R ＝3U 0/5I 0－0.4解得I 0＝1.0 A又因为R ＝U 0I 0＝2U 0I，所以I ＝2I 0＝2 A.题型一欧姆定律的应用电阻R 与两个完全相同的图1晶体二极管D 1和D 2连接成如图1所示的电路，a 、b 端的电势差U ab ＝10 V 时，流经a 点的电流为0.01 A ；当电势差U ab ＝－0.2 V 时，流经a 点的电流仍为0.01 A ．二极管具有单向导电性，单向导通时有电阻，当通过反向电流时，电阻可以认为是无穷大，则电阻R 的阻值为__________，二极管导通时的电阻为________．思维步步高当ab 间接正向电压时，接通的是哪个电路？当ab 间接负向电压时，接通的是哪个电路？先求哪个用电器的电阻比较方便？解析当ab 间接正向电压时，接通的是二极管和电阻串联的电路．根据欧姆定律，二极管和电阻的串联值为1 000 Ω，当ab 间接负向电压时，接通的是二极管的电路，根据欧姆定律，两个二极管的电阻值为20 Ω，所以电阻R 的电阻值为980 Ω.答案 980 Ω 20 Ω拓展探究某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A ，电阻增加到30 Ω时，其电路中的电流强度要减小多少？电路两端的电压为多大？答案 0.1 A 6 V欧姆定律的注意事项：①R ＝UI 不是欧姆定律的表达式，而是电阻的定义式，对于确定的导体，因为U 与I 成正比，其比值UI 为一恒量，所以电阻与电压、电流无关，仅与导体本身有关．不能把欧姆定律说成电阻与电压成正比，与电流成反比．②在应用公式解题时，要注意欧姆定律的“同时性”和“同体性”，即三个物理量必须对于同一个电阻和同一个电阻的同一个时刻.题型二伏安特性曲线的测量用下列器材组成描绘电阻R 0伏安特性曲线的电路，请将实物图2连线成为实验电路．微安表μA(量程200 μA ，内阻约200 Ω)；电压表V(量程3 V ，内阻约10 kΩ) 电阻R 0(阻值约20 kΩ)；滑动变阻器R(最大阻值50 Ω，额定电流1 A)；电池组E(电动势3 V，内阻不计)；开关S及导线若干．图2思维步步高测量电阻R0时电流表采用内接法还是外接法？采用的依据是什么？滑动变阻器的阻值决定了滑动变阻器采用什么解法？连线时应该注意哪些问题？解析仪器的选择问题，微安表内阻比待测电阻小得多，比电压表内阻还要大，需要用微安表的内接法．滑动变阻器的阻值比待测电阻小得多，需要用分压式接法才能更好的调节待测电路上的电压．电路图如下所示．答案拓展探究小灯泡的伏安特性曲线如图3所示(只画出了AB段)，由图可知，当灯泡电压由3 V变为6 V时，其灯丝电阻改变了________ Ω.图3答案 5测定电器元件的伏安特性曲线的常见方法：①需要测量待测电器元件的电压和电流．②要考虑电流表是内接还是外接，一般情况下是外接，因为所测的小灯泡的电阻一般较小．③要考虑滑动变阻器的接法．④在进行数据处理时，图线一般不是直线，要用平滑的曲线把各个点连接起来.一、选择题阅读以下材料．回答1～3题．在研究长度为l 、横截面积为S 的均匀导体中电流的流动时，在导体两端加上电压U ，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动．可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v 成正比，其大小可以表示成k v (k 是恒量)．1．静电力和碰撞的阻力相平衡时，导体中的电子的速率v 成为一定值．这一定值是( ) A.ekU l B.eU kl C.elUk D ．elkU答案 B解析静电力和碰撞阻力平衡时，有k v ＝eE ＝e U l 可得电子定向移动速率v ＝eUkl ，B 正确．2．设单位体积的自由电子数为n ，自由电子在导体中以一定速率v 运动时，该导体中所流过的电流是( )A.en v lB.enl vS C ．en v S D ．enl v答案 C解析电流I ＝neS v ，C 正确． 3．该导体的电阻是( ) A.kl e 2nS B kS e 2nl C.kS enl D k enlS 答案 A解析电阻R ＝U I ＝U neS v ＝U neSeU kl＝kl e 2nS，A 正确．4.图4如图4所示是某导体的伏安特性曲线，由图可知错误的是( ) A ．导体的电阻是25 Ω B ．导体的电阻是0.04 ΩC ．当导体两端的电压是10 V 时，通过导体的电流是0.4 AD ．当通过导体的电流是0.1 A 时，导体两端的电压是2.5 V 答案 B5．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图5甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图乙所示，下列判断正确的是( )图5A ．从t 1到t 2时间内，小车做匀速直线运动B ．从t 1到t 2时间内，小车做匀加速直线运动C ．从t 2到t 3时间内，小车做匀速直线运动D ．从t 2到t 3时间内，小车做匀加速直线运动答案 D解析在0～t 1内，I 恒定，压敏电阻阻值不变，压敏电阻所受压力不变或不受压力，小车可能做匀加速直线运动或匀速运动；在t 1～t 2内，I 变大，阻值变小，压力变大，小车做变加速直线运动，A 、B 均错误．在t 2～t 3内，I 不变，压力恒定，小车做匀加速直线运动，C 错误，D 正确．6．将截面均匀，长为l ，电阻为R 的金属导线截去ln ，再拉长至l ，则导线电阻变为( )A.n －1n RB.1n RC.n n －1R D ．nR答案 C解析 R ＝ρl S ，截去ln再拉长至l 后的横截面积为S ′，有(l －ln )S ＝lS ′，S ′＝n －1n SR ′＝ρl S ′＝n n －1ρl S ＝n n －1R7.图6某导体中的电流随其两端的电压变化，如图6实线所示，则下列说法中正确的是( ) A ．加5 V 电压时，导体的电阻是5 Ω B ．加12 V 电压时，导体的电阻是8 ΩC ．由图可知，随着电压增大，导体的电阻不断减小D ．由图可知，随着电压减小，导体的电阻不断减小答案 ABD解析 U ＝5 V 时，I ＝1.0 A ，R ＝UI ＝5 Ω，同理U ＝12 V 时，R ＝8 Ω，由图线可知随着电压的增大，电阻不断增大，随电压的减小，电阻不断减小，A 、B 、D 对，C 错．二、计算实验题8．某同学学习了线性元件和非线性元件的知识之后，他突然想到一个问题，若把一个线性元件和非线性元件串联起来作为一个“大”元件使用，这个“大”元件是线性还是非线性，为此，他把这个“大”元件接入电路中，测得其电流和电压值如下表所示，请猜想“大”元件是哪类元件？解析可以根据表中数据在坐标纸上描点，由图象看特点，若I-U 图线是过原点的直线则表示“大”元件是线性的，I-U 图线是曲线则表示“大”元件是非线性的，I-U 图线如图所示，由此可见“大”元件是非线性元件．9．一金属导体，两端加上U 1＝10 V 的电压时电流I 1＝0.5 A ，两端加上U 2＝30 V 的电压时导体中电流I 2多大？若导体两端不加电压，则导体的电阻多大？答案 1.5 A 20 Ω解析导体的电阻由导体本身决定，与电压U 及电流I 无关．R ＝UI 是电阻的定义式，但不是决定式．所以R ＝U 1I 1＝U 2I 2，I 2＝U 2U 1I 1＝1.5 A ．导体的电阻R ＝U 1I 1＝20 Ω，为定值．10．贝贝同学在做测量小灯泡功率的实验中，得到如下一组U 和I 的数据，数据如下表：图7(2)从图线上可以看出，当小灯泡的电功率逐渐增大时，灯丝电阻的变化情况是________． (3)这表明导体的电阻随着温度的升高而________．答案 (1)I －U 图线如下图所示(2)开始不变，后来逐渐增大 (3)增大解析画图线时所取标度必须合适，以所画图线尽量布满坐标纸为宜，且使尽可能多的点分布在图线上，其余点均匀分布在两侧，个别偏差较大的点舍去．。

山东省乐陵市第一中学高二物理选修3-1《2.3欧姆定律》导学案

高二物理选修3—1 使用时间2016---10 班级：姓名：小组：-—--——装—---——-订——-————-——线————-——-———--《欧姆定律》导学案主备人：王业红领导签字：张华君【学习目标】1、理解电阻的概念，明确导体的电阻是由导体本身的特性所决定2、要求学生理解欧姆定律,并能用来解决有关电路的问题3、知道导体的伏安特性曲线，知道什么是线性元件和非线性元件【重点难点】重点：正确理解欧姆定律及其适应条件。

难点：对电阻的定义的理解，对I-U图象的理解【自学自测】．一、导体的电阻1、定义：，叫做这段导体的电阻.2、公式：（定义式）说明：A、对于给定导体,R一定，不存在R与U成正比，与I成反比的关系，R只跟导体有关B、这个式子（定义）给出了测量电阻的方法——伏安法。

C、电阻反映导体对电流的作用3、单位：欧姆,符号Ω，且1Ω=1V／A，常用单位：Ω、kΩ、MΩ换算关系：1kΩ= Ω1MΩ= KΩ二．欧姆定律1、定律内容：。

2、公式：3、适应范围：一是部分电路，二是、三、导体的伏安特性曲线1、伏安特性曲线：用纵坐标表示,横坐标表示，这样画出的I-U图象叫做导体的伏安特性曲线。

2、线性元件和非线性元件线性元件:伏安特性曲线是通过的电学元件。

非线性元件:伏安特性曲线是曲线，即电流与电压不成的电学元件。

1．欧姆定律不适用于（)A．金属导电B．电解液导电C．稀薄气体导电D．气体导电2．有a、b、c、d四个电阻，它们的U—I关系如图所示，则图中电阻最大的是（)A．a B．b C．c D．d3、在电阻两端加50 V的电压，该电阻10秒内有20C的电量通过横截面，则该电阻的阻值为Ω。

【自研自悟】探究一、欧姆定律1、预习课本P46实验分析同一导体的U-I图像和不同导体的U—I的特点是什么？电阻的物理意义及表达式是什么？2、欧姆定律的内容及适用条件是什么？3、电阻的表达式与欧姆定律的表达式有什么区别？图可知两电阻的大小之比R1 :R2＝______。

人教版高二物理选修3-1 第二章：2.3 欧姆定律学案设计(无答案)

教师评价等级：
我的疑问和收获:
2.欧姆定律内容：导体中的电流跟导体两端的的电压U成，跟导体的电阻成；公式I＝。
3.纵坐标表示，横坐标表示，这样画出的I-U定律
欧姆定律是在金属导体基础上总结出来的，实验表明，除金属导体外，欧姆定律对电解液也适用，但对气态导体（如日光灯管中的气体）和某些导电器件（如晶体管）并不适用。“I=U/R”和“I=Q/t”两者是不同的，I=Q/t是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用；而I=U/R是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆。
3.导体的伏安特性曲线
导体的伏安特性曲线是直线的电学元件叫做线性元件。对欧姆定律不适用的元件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件。
对线性元件，导体的伏安特性曲线的斜率表示导体电阻的倒数，斜率大的，电阻小。对于非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了导体的电阻的倒数。
4.伏安法测电阻
内接法：测量大电阻，测量结果偏大（待测电阻远大于电流表电阻）
外接法：测量小电阻，测量结果偏小（待测电阻远小于电压表电阻）
预
习
自
测
题
1.关于欧姆定律的适用条件，下列说法正确的是（）
A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用
B．欧姆定律也适用于电解液导电
C．欧姆定律对于气体导电也适用
3.加在某段导体两端的电压变为原来的1/3时，导体总的电流就减小0.6A，如果所加电压变为原来的2倍，则导体中的电流将变为（）
A．0.6A B．1.2A C．0.9A D．1.8A
4.某电阻的两端电压为10V，30s内通过的电荷量为32C，这个电阻的阻值为，30s内有个自由电子通过它的横截面。

高二人教版物理选修3-1导学案：2.3 欧姆定律

23 欧姆定律课前篇（学会自主学习——不看不清）【学习目标】1．理解电阻的概念，明确导体的电阻是由导体本身的特性所决定 2．要求学生理解欧姆定律，并能用来解决有关电路的问题3．知道导体的伏安特性曲线，知道什么是线性元件和非线性元件【自主预习】1．电阻：表征导体对电流阻碍作用的物理量．符号常用字母表示，电阻的单位：，简称，符号是，常用单位还有．2．欧姆定律的内容： _________ ____．公式表示：I=______．欧姆定律的适用范围：金属导电和电解液导电，对气体导电不适用． 3．导体的伏安特性曲线：导体中的电流I 随导体两端的电压U 变化的图线，叫做导体的伏安特性曲线，如图12－3－1所示．图线斜率的物理意义：斜率的倒数表示电阻，即RU I 1tan ==α【我的困惑】课上篇（学会合作交流——不议不明）【要点突破】 1．电阻2．欧姆定律3．导体的伏安特性曲线【典例剖析】【例1】电路中有一段导体，给它加上3V 的电压时，通过它的I Oα电流为2mA，可知这段导体的电阻为______Ω；如果给它加上2V的电压，则通过它的电流为______ mA；如果在它两端不加电压，它的电阻为______Ω．【例2】小灯泡的伏安特性曲线如图中的AB段（曲线）所示，由图可知，灯丝的电阻因温度的影响改变了________Ω．课后篇（学会应用与拓展——不练不通）1．欧姆定律适用于 ( )A．电动机电路 B．金属导体导电C．电解液导电 D．所有电器元件2．如图所示，a、b两直线分别是用电器A和B的伏安特性曲线，则下列说法正确的是（）A．通过用电器的电流与用电器两端的电压成正比B．用电器中的电流、两端的电压和用电器的电阻不符合欧姆定律C．用电器A的电阻值比B大D．用电器A的电阻值比B小3．已知用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上的电压的一半，那么通过A和B的电流I A和I B的关系是( )A．I A＝2I B B．I A＝0．5I BC．I A＝I B D．I A＝0．25I B4．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是( )A．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态的电阻B．加5 V电压时，导体的电阻约是5 ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的减小，导体的电阻不断减小高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
