压力检测原理接线图
电接点压力表控制接线图
电接点压力表控制接线图
图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K（主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。
当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。
K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。
图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。
电接点压力表接线图
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
电接点压力表220V接线图
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开， 电接点压力表就是控制上下限压力用的。
电接点压力表接线图
电接点压力表接线图
编辑词条
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
1概述
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。
光有电接点压力表是不够的，还要有控制泵的自动控制箱。
增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
2特性
电接点压力表接线图
精度:1.6级
测量范围:-0.1～0～60MPa
电源电压:380V/AC;220V/DC
触点功率:10VA;30VA(磁助式)
型号:YX100;YX150;YXC100;YXC150
测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力或负压，并在压力到达预定值时，发出信号或接通控制电路。
环境震动较大时，可选用磁助式电接点压力表。
实验二_压阻式压力传感器的压力测量实验
实验二压阻式压力传感器的压力测量实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。
二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。
图一压阻式压力传感器压力测量实验三、需用器件与单元：主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。
四、实验步骤：1、将压力传感器安装在实验模板的支架上，根据图二连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。
引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。
压力传感器引线为4芯线： 1端接地线，2端为U0＋，3端接＋4V电源， 4端为Uo－，接线见图9-2。
2、实验模板上RW2用于调节放大器零位，RW1调节放大器增益。
按图9-2将实验模板的放大器输出V02接到主机箱(电压表)的Vin插孔，将主机箱中的显示选择开关拨到2V档，合上主机箱电源开关，RW1旋到满度的1／3位置(即逆时针旋到底再顺时针旋2圈)，仔细调节RW2使主机箱电压表显示为零。
3、输入气压，压力上升到4Kpa左右时调节调节Rw2（低限调节），，使电压表显示为相应的0.4V左右。
再仔细地反复手捏气泵压力上升到19Kpa左右时调节差动放大器的增益电位器Rw1（高限调节），使电压表相应显示1.9V左右。
4、再使压力慢慢下降到4Kpa，调节差动放大器的调零电位器，使电压表显示为相应的0.400V。
再仔细地反复手捏气泵压力上升到19Kpa时调节差动放大器的增益电位器，使电压表相应显示1.900V。
5、重复步骤4过程，直到认为已足够精度时仔细地逐步调节流量计旋钮，使压力在4－19KPa之间变化，每上升3KPa气压分别读取电压表读数，将数值列于表1。
电接点压力表接线图

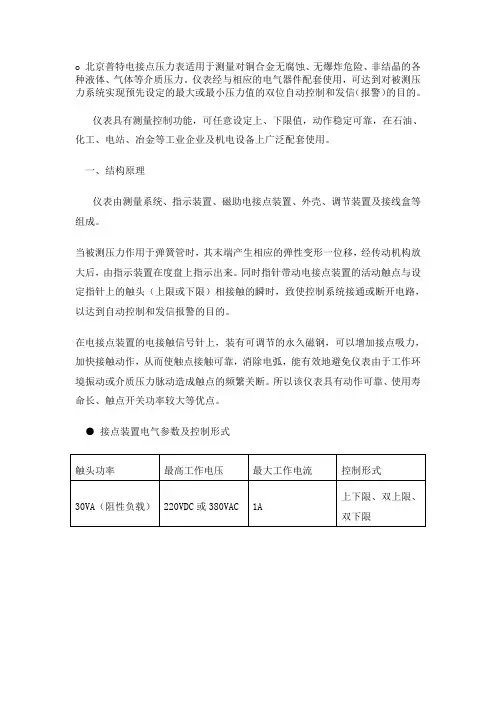

o 北京普特电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。
仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。
仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。
同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。
所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
● 接点装置电气参数及控制形式触头功率最高工作电压最大工作电流控制形式30VA（阻性负载）220VDC或380VAC 1A 上下限、双上限、双下限二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点 RJ—热继电器M—电机 YX—电接点压力表L—下限接点（绿） H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ60 46 13 M14×1.556 72 14CH-YXC-100 φ100 95 17 M20×1.587 121 20CH-YXC-100ZT φ100 96 33 30 118 M20×1.5 5.5 20 115CH-YXC-150 φ150 78 40 17 165 M20×1.5 5.5 113 150 20CH-YXC-150ZT φ150 78 40 30 165 M20×1.5 5.5 113 150 20 100。
压力变送器接线图
压力变送器接线图1 二线制压力变送器接线图实物---------------------------------------------------------------------------------------------2 二线制压力变送器接线图---------------------------------------------------------------------------------------------3 三线制压力变送器接线图----------------------------------------------------------------------------------------------卸下变送器接线端的旋盖，可以看到如图所示的接线端子。
-----------------------------------------------------------------------------------------------4 四线制压力变送器接线图若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。
其中为现场显示表头。
-----------------------------------------------------------------------------------------------------5 调零和调满的使用压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。
---------------------------------------------------------------------------------------------出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
电接点压力表接线图
电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。
仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。
仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。
同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。
所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
● 接点装置电气参数及控制形式二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ6046 13 M14×1.556 72 14CH-YXC-100 φ10095 17 M20×1.587 121 20CH-YXC-100ZT φ10096 33 30 118 M20×1.5 5.5 20 115。
图解压力变送器两线制、三线制、四线制接线方式
图解压力变送器两线制、三线制、四线制接线方式两线制、三线制、四线制压力变送器接线方式首先，我们先看一下它们的定义两线制：两根线及传输电源又传输信号，也就是传感器输出的负载和电源是串联在一起的，电源是从外部引入的，和负载串联在一起来驱动负载。
三线制：三线制传感器就是电源正端和信号输出的正端分离，但它们共用一个COM端。
四线制：电源两根线，信号两根线。
电源和信号是分开工作的。
几线制的称谓，是在两线制变送器诞生后才有的。
这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。
因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。
但目前，很多变送器采用二线制。
下面，我们就来具体看看不同线制变送器的差异有哪些？不同线制变送器的差异一、两线制要实现两线制变送器，必须要同时满足以下条件：1. V≤Emin-ImaxRLmax变送器的输出端电压V等于规定的低电源电压减去电流在负载电阻和传输导线电阻上的压降。
2. I≤Imin变送器的正常工作电流I必须小于或等于变送器的输出电流。
3. P＜Imin(Emin-IminRLmax)变送器的小消耗功率P不能超过上式，通常＜90mW。
式中：Emin=低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；Imax=20mA；Imin=4mA；RLmax=250Ω+传输导线电阻。
如果压力变送器在设计上满足了上述的三个条件，就可实现两线制传输。
所谓两线制即电源、负载串联在一起，有一公共点，而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。
两线制变送器由于信号起点电流为4mA DC，为变送器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。
而且两线制还便于使用安全栅，利于安全防爆。
电接点压力表的连接方法
电接点压力表的连接方法(实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在上限之上时，与上限接通，与下限断开。
电接点压力表就是控制上下限压力用的上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。
它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。
中间的针就是普通的针一个是高报一个是低报中间的指针碰到高报就会形成一个回路从而报警或是停止低报一样实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在上限之上时，与上限接通，与下限断开。
电接点压力表就是控制上下限压力用的，上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。
它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。
一个220v的接触器，一个中间继电器，一个电极点压力表接实物线图如下：这个接法是压力下降后，NC常闭触点闭合，继电器吸合，接触器也吸合，负载就工作L是火线，N是零线，13、14是继电器的线圈，A1、A2是接触器的线圈，3条红色的是动力线。
零线接中间继电器（8脚的MY2NJ 接7脚、14脚的MY4NJ 接13脚）———再接至接触器线圈任一端。
相线接电接点压力表输入端（一般是红色线）———再接至中间继电器（8脚的MY2NJ 接8脚、14脚的MY4NJ 接14脚）———再接至中间继电器1脚中间继电器3脚接至接触器线圈另一端OK!注：中间继电器的型号有很多种，不同型号的，接法略有不同，要看继电器上面的电路图！一个接触器一个继电器一个电接点压力表，控制自动上水。
请实物接线回复一个交流接触器，两个中间继电器，一个电接点压力表如何控制深水泵启停，求电路图，并说明接线原理开关，可以手动启动水泵，电路中还有热继电器，请各位大侠附电路图及文字说明工作原理，请给予完善，谢谢。
压阻式压力传感器的压力测量实验
压阻式压力传感器的压力测量实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。
二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。
三、需用器件与单元：压力源(已在主控箱)、压力表、压阻式压力传感器、压力传感器实验模板、流量计、三通连接导管、数显单元、直流稳压源±4V、±15V。
四、实验步骤：1、根据图2-1连接管路和电路，主控箱内的气源部分，压缩泵、贮气箱、流量计主控箱内部已接好。
将压力表放置传感器支架上，三通连接管中硬管一端插入主控板上的气源快速插座中(注意管子拉出时请用手按住气源插座边缘往内压，则硬管可轻松拉出)。
其余两根软导管分别与标准表和压力传感器接通。
这里选用的差压传感器两只气咀中，一只为高压咀，另一只为低压咀。
本实验模板连接见图2-2，压力传感器有4端：3端接+4V电源，1端接地线，2端为U0+，4端为U0-。
1、2、3、4端顺序排列见图2-2。
端接线颜色通过观察传感器引脚号码判别。
图2-1 压阻式压力传感器测量系统2、实验模板上R w2用于调节零位，R w2可调放大倍数，按图2-2接线，模板的放大器输出V02引到主控箱数显表的V i插座。
将显示选择开关拨到20V档，反复调节R w2(R w1旋到满度的1/3)使数显表显示为零。
3、先松开流量计下端进气口调气阀的旋钮，开通流量计。
图2-2 压力传感器压力实验接线图4、合上主控箱上的气源开关K3，启动压缩泵，此时可看到流量计中的滚珠浮起悬于玻璃管中。
5、逐步关小流量计旋钮，使标准压力表指示某一刻度。
6、仔细地逐步由小到大调节流量计旋钮，使在4～14KP之间每上升1KP 分别读取压力表读数，记下相应的数显表值列于表(2-1)表(2-1)压力传感器输出电压与输入压力值7、计算本系统的灵敏度和非线性误差。
(完整)电接点压力表原理及控制泵启停原理图
电接点压力表原理及控制泵启停原理图
电接点压力表有三根接线，一根是公用的,表针是可调的,可将一个表针调到下限压力,接低压启动控制继电器，另一个表针调到上限压力,接高压停止继电器，公用线是高低压控制的公用线。
上面的指针是上限,下面的指针是下限,中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通,与下限断开.实际压力在上下限之间时，公共端与上限,下限都断开。
实际压力在下限之下时,公共端与下限接通，与上限断开,电接点压力表就是控制上下限压力用的。
电接点压力表的原理及接线图ppt课件
13
七：电接点压力表的接线图
电气原理： 以控制压缩机电机为例：储气 灌压力到达下限自动开启，到达 上限自动停机。 控制过程如下： 在压力到达（或开机时低与） 下限时，电接点压力表的活动触 点（电源共公端）与下限触头接 通，继电器J1动作，并形成自保 电路， 其常开触头闭合驱动J3， 电动机得电运转。 当压力到达上限时，活动触点 与上限触头接通，继电器J2动作， 电接点压力表控制电机停转需要两个继电器和一 个交流接触器，图中j1，j2为继电器在控制电路中， 其常闭触头断开，切断J1供电， 其常开点断开，J3释放，电机停 j3为交流接触器在主电路中 转。 如此往复，达到自动控制的 目的。
11
五：继电器在电路图中的表示方法
图中SB为控制按钮， KM为继电器的线圈， 当按下控制按钮后， 继电器的线圈KM得 电,使触头发生动作。 常开触点闭合，产生 回路电机得电转动。
12
六：电接点压力表指针的用途
上面的指针是上限，下面的指针是下限，中间的 黑色指针指示是实际压力的数值。实际压力在上 限之上时，与上限接通，与下限断开。实际压力 在上下限之间时，公共端与上限，下限都断开。 实际压力在下限之下时，公共端与下限接通，与 上限断开， 电接点压力表就是控制上下限压力用 的。他与继电器配合使用，通过接通或断开来控 制电机的起停。
和发信报警的目的。
2
电接点压力表的安装方法 首先选定量程，电接点压力表按量程可分为0-0.6mpa，0-25mpa，等。根据其 不同需要选择合适的量程
0-0.6mpa
0-1.6mpa
0-25mpa
3
电接点压力表的参数选定：
接点电气参数 工作电压(最高):380VAC;220VDC 最大工作电流:1A 持续电流;0.6A 最大功率:30W 电接点压力表使用工作温度：-25℃~55℃ 工作压力上限：不大于仪表上限的2/3 工作环境振动频率不大于25Hz，振幅不大于 0.5mm
电接点压力表怎么接线
（2）但是笔者就遇到过一个不符合规范的压力表，按上述颜色接线 后，转换至自动，通电试机，电机不工作。遇到这种情况，就需要 第二种方法了： 压力表接线盒内有4根线，与金属外壳相连的那根是地线，这根很容 易找到。 余下那3根，用万用表通断档测量，把相通的那2根找出来。把电源 线（即公共线）和启动线接到这2根线上，先不管这2根线是不是接 颠倒了。 最后剩余那根线，就确定了，接停止线。 把转换开关打至自动，通电试机，让水泵抽水。这时注意观察表压， 如果到了上限压力，水泵停机，说明接线完全正确。 如果到了上限压力，水泵不停，说明电源线（即公共线）和启动线 二者位置接反了。把二者互换位置，重新接线即可。
随着用户不断用水，表压逐渐下降，实际 压力指针逐渐回落，直至其与下限指针再 次接通时，便进入了下一个循环供水过程。
2、接线方法
电接点压力表的接线方 法，关键在于找到公共 线、下限线、上限线。
（1）一般情况下，一个 符合规范的压力表，黄 线是公共线，绿线是下 限线，即启动线；红线 是上限线，即停止线。 黑线是接地线。
电接点压力表如何接线
我们常见的电接点压力表的应用有很多，比如增压水罐的水 压控制；真空泵的工作压力控制；变压器的温度保护控制 （其用的是电接点压力式温度计）等等。既然电接点压力表 的应用如此广泛，那么我们有必要来熟练掌握。下面我们就 从以下几个方面来详细地介绍： 1、工作原理 2、接线方法 3、常见故障处理
刚开始表压为零时，实际压力指针与下限 指针接通，即3和4接通，中继KA1吸合，接 触器KM吸合并自锁，抽水电机运行。
随着抽水电机的运行，表压逐渐上升，实 际压力指针与下限指针脱离，逐渐往大压 力值方向摆动。
当表压达到上限设定值时，实际压力指针 与上限指针接通，即3和5接通，中继KA2吸 合，接触器KM断开，抽水电机停止运行。
电接点压力表接线图
电接点压力表接线图电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
电接点压力表220V接线图上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的。
光有电接点压力表是不够的，还要有控制泵的自动控制箱。
增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，继电器线圈另一端接零线。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。
测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力或负压，并在压力到达预定值时，发出信号或接通控制电路。
环境震动较大时，可选用磁助式电接点压力表。
电气原理：以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。
控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁，其常开触头闭合驱动J3，电动机得电运转。
当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。
如此往复，达到自动控制的目的。
电接点压力表接线图
电接点压力表接线图
如：电接点压力表一块接触器一个要求压力到0.1M开始工作到0.4M停止的接线图
需增加个中间继电器，电接点压力表上有1个高压点，一个中点，一个低压点，电流方向：火线进中点，经过低压点，到中间继电器1组常闭触点，到接触器线圈一端，接触器线圈另一端接零线（380V 接相线）。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一端，中间继电器线圈另一端接零线（380V接相线）。
