小型泵站的设计说明
泵站设计规范 说明

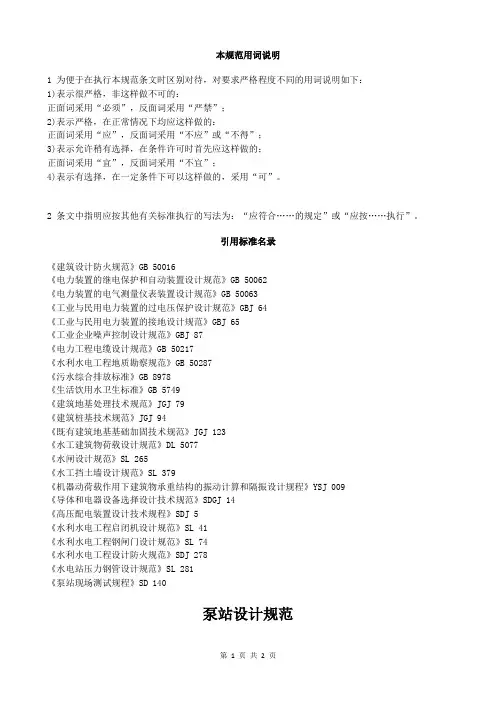

本规范用词说明1 为便于在执行本规范条文时区别对待,对要求严格程度不同的用词说明如下:1)表示很严格,非这样做不可的:正面词采用“必须”,反面词采用“严禁”;2)表示严格,在正常情况下均应这样做的:正面词采用“应”,反面词采用“不应”或“不得”;3)表示允许稍有选择,在条件许可时首先应这样做的;正面词采用“宜”,反面词采用“不宜”;4)表示有选择,在一定条件下可以这样做的,采用“可”。
2 条文中指明应按其他有关标准执行的写法为:“应符合……的规定”或“应按……执行”。
引用标准名录《建筑设计防火规范》GB 50016《电力装置的继电保护和自动装置设计规范》GB 50062《电力装置的电气测量仪表装置设计规范》GB 50063《工业与民用电力装置的过电压保护设计规范》GBJ 64《工业与民用电力装置的接地设计规范》GBJ 65《工业企业噪声控制设计规范》GBJ 87《电力工程电缆设计规范》GB 50217《水利水电工程地质勘察规范》GB 50287《污水综合排放标准》GB 8978《生活饮用水卫生标准》GB 5749《建筑地基处理技术规范》JGJ 79《建筑桩基技术规范》JGJ 94《既有建筑地基基础加固技术规范》JGJ 123《水工建筑物荷载设计规范》DL 5077《水闸设计规范》SL 265《水工挡土墙设计规范》SL 379《机器动荷载作用下建筑物承重结构的振动计算和隔振设计规程》YSJ 009《导体和电器设备选择设计技术规范》SDGJ 14《高压配电装置设计技术规程》SDJ 5《水利水电工程启闭机设计规范》SL 41《水利水电工程钢闸门设计规范》SL 74《水利水电工程设计防火规范》SDJ 278《水电站压力钢管设计规范》SL 281《泵站现场测试规程》SD 140泵站设计规范GB 50265-2010条文说明修订说明《泵站设计规范)GB 50265经住房和城乡建设部2010年7月15日以第673号公告批准发布。
水泵站设计说明书
南华大学给水排水工程专业水泵站课程设计任务书班级:给水排水专业2011班姓名:思然_______学号:20114510118____ 指导教师:黄士元老师____南华大学城市建设学院二O一四年一月水泵站课程设计任务书本课程设计是根据给定的设计资料,设计某城市新建水源工程的取水泵站。
一、设计目的本课程设计的主要目的是把《水泵及水泵站》中所学的理论知识加以系统化,并见诸于实践对象,使知识得到巩固和提高,同时在设计中培养同学合理处理设计资料和独力工作的能力。
二、基本设计资料1.近期设计水量11.5万立方米/日预计远期水量14.5万立方米/日(不包括水厂自用水)2.原水水质符合饮用水卫生规定,河边无冰冻现象,根据河岸地质情况,已决定采用固定式取水泵房,从吸水池中吸水,吸水井采用自流管进水,取水头部到吸水井的水头损失为:1.3米。
3.水源洪水位标高为:44米(1%频率);枯水位标高为:36米(97%保证率);常年平均水位标高为:40米。
4.净化场混合井水面标高为: 52米,取水泵房到净化场距离为:1000米。
5.地区气象资料可根据设计需要由当地气象部门提供。
6.水厂为双电源进线。
三、容及要求本设计容包括设计说明书和设计图纸,要求如下:1.设计说明书(约8~10页)(1) 总述;(2) 设计流量及扬程的计算;(3) 水泵机组的选择(附水泵工况曲线);(4) 机组及管路的布置;(5) 泵站管路的水力计算;(6) 泵站辅助设备选择及泵站总平面布置草图。
2.设计图纸根据计算说明书成果及泵站布置草图,采用1#图纸按工艺扩初设计要求,正式绘制泵站的总平面图及两个剖面图(比例1:50—1:100)。
同时图中应标注各主要设备、管路配件及辅助设备的位置、尺寸、标高等。
泵站的建筑部分可参照实际泵房按比例示意性地表示,在图纸上应列出泵站中主要设备及管材配件的明细表。
目录一概述··1二设计流量的确定和设计扬程估算··1三初选水泵和电机··2四机组基础尺寸的确定··8五吸水管路与压水管路计算··9六机组与管道布置··10七吸水管路和压水管路中水头损失的计算··12 八水泵安装高度的确定和泵房筒体高度计算··15 九附属设备的选择··15十泵房建筑高度及平面尺寸的确定··16十一参考文献··17附泵站平面图和剖面图(1:100)一概述取水泵站也称一级泵站,由水源取水输水至水厂或用户。
中小型泵站改造设计要点和主要尺寸参数
中小型泵站改造设计要点和主要尺寸参数一、可敞式进水池设计一、设计要求。
*****************************************P118中二、主要尺寸。
1、进水池宽度B,一泵一池。
B 取2—2.5D 。
**************P119上2、喇叭口的悬空高度z********************************P119下 对中小型泵站,悬空高建议取(0.5-0.7)D<离心泵小泵取小值> <轴流泵大泵取大值>3、进水管口的淹没深度H S =(1-1.4)D*******************P120中下4、后壁距X,X 采用(0.5-0.75)D 。
实际为管边至后壁0.25D***P125上5、长度L , L 取(5-8)D**************************P125下二、淹没式出水池设计1、出水管出口的直径确定***********************************P139下对于中小型泵站,一般控制出水管出口流速在 2.0-2.5m/s 的范围比较合适。
对于扬程在3m 以下的低扬程轴流泵站,出口流速宜取小位。
对离心泵站,出口流速可取2.5-3.0m/s 。
2、出水池宽度B 的确定*************************************P140中上 出水池宽度B=(n-1)δ+n(D O +2b)式中n-------出水管数。
δ----------隔墩厚度。
D O ------出水管口直径b-------出水管至池壁或边缘的距离。
根据管道安装或拍门安装的要求,管边净间距不宜小于D 。
3、管口淹没深度**************************************P140下—P141上 管口最小淹没深度不应小于0.1m ,出口水位可与管口上缘齐平。
4管口下缘与出水池底距离边距h 下的确定********************P141中为方便出水管道与拍门的安装,一般用采用h 下≥(0.3-0.5)m 。
小型泵站设计
小型泵站设计小型泵站设计2第1章小型泵站设计概论1.1 小型泵站的特点1.1.1 泵站定义泵站是以抽水为目的,由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构,进、出水建筑物及其配套的控制涵、闸等。
从广义上说,由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2 泵站分类在我国的农业生产中,排灌泵站(习惯上把这一技术措施称之为机电排灌)己成为农业稳产高产、旱涝保收的重要保证。
同时,随着国民经济的迅速发展,泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
3从总的方面分类,根据泵站的用途、规模、泵型或动力类型的不同,泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水(补库)泵站四种;按泵站规模又可分为大、中、小型泵站;按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低(超低)扬程泵站;按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站;按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站范围主要是流量在10 m³/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点,其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
(1)低洼圩区;主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江4三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时,内涝普积,外水压境,外水位常接近或高出地面无法自排。
在天旱时,外水位往往低于地面不能引灌。
因此,在低洼圩区必须积极发展机电排灌。
在这类地区,机电排灌的特点是排涝模数大于灌溉模数。
建站中,多以低扬程排涝站为主,排灌降结合,有的也建有单灌站。
泵站设计说明书
设计说明书一、概述龙王嘴污水处理厂的近期处理水量为15*104m³/d,远期为30*104m³/d.污水厂采用A2/O工艺,一级处理部分为粗格珊泵房,采用合建式。
来水管径2000mm,水位标高为7.5m,受纳水体洪水位标高为36.23m(20年一遇),常水位标高为13m。
泵房地面标高15m。
污水厂一级处理按远期设计,泵房土建部分按远期设计,设备按近期设计,泵房之后构筑物的全部水头损失按10.5m计算。
二、泵站设计1.设计流量近期设计流量Q max=8125m³/d远期设计流量Qmax=16250m³/d2.设计扬程泵站内水头损失粗估为2米,泵房后水损为10.5米,安全水头取2米,则枯水位时H=13-(7.5-0.7)+10.5+2+2=20.8m洪水位时H=36.23-(7.5-0.7)+10.5+2+2=44.03m3.泵和电机根据设计流量选取350TSW-650Ⅰ型泵。
根据350TSW-650Ⅰ型泵的要求选用Y355M-8型电动机。
4.集水池集水池容积应大于单台泵5min的出水量。
有效水深取2m,平面面积取1002m。
5.机组基础尺寸长:L=1.4m 宽:B=1.4m 高:H=2.81m6.泵站类型排水泵站的类型取决于进水管渠的埋设深度、来水流量,水泵机组的型号和台数、水文地质条件以及施工方法等因素。
选择排水泵站的类型应从造价、布置、施工、运行条件等方面综合考虑,本次设计综合该工程中以上各因素确定泵站为合建式矩形泵站,进水方式为自灌式。
7.吸水管、压水管与其他管件吸水管:DN700mm铸铁管压水管:DN600mm铸铁管其他管件:喇叭口、90°弯头、闸阀、渐缩管、渐放管8.机组与管道布置参考设计规范相关数据进行布置9.泵房尺寸地面建筑高度:h=8.5m泵房长度:L=37.8m泵房宽度:B=11.6m泵房高度:H=11.4m。
水泵站设计说明书
第1节 绪论 1.1 泵站的设计水量为3.5万m 3/d 。
1.2 给水管网设计的部分成果:1.2.1 根据用水曲线确定二泵站工作制度,分两级工作。
第一级,从6:00到20:00,每小时占全天用水量的5.27%。
第二级,从20:00到6:00,每小时占全天用水量的2.62%。
1.2.2 城市给水管网的设计最不利点的地面标高为133m,建筑层数5层,自由水压为24m 。
1.2.3 给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为13.5m 。
1.2.4 消防流量144 m 3/h ,消防时的总水头损失为18.6m 。
1.3 清水池所在地地面标高为125m ,清水池最低水位在地面以下4m 。
1.4 城市的冰冻线-1.8m 。
1.5 泵站所在地土壤良好,地下水位为-7m 。
1.6 泵站具备双电源条件。
第2节 水泵机组的初步选择2.1 泵站设计参数的确定泵站一级工作时的设计工作流量s L h m Q /./.%..36151251844275105334==⨯⨯=Ⅰ 泵站二级工作时的设计工作流量s L h m Q /./%..722254917622105334==⨯⨯=Ⅱ泵站一级工作时的设计扬程m ..h h H H c 55125132412Z 0==泵站内Ⅰ++++++=∑∑其中 c Z —地形高差(m );0H —自由水压(m);∑h —总水头损失(m);∑泵站内h—泵站内损失(初步估计为1.5m )。
2.2 选择水泵可用管路特性曲线进行选泵。
先求出管路特性曲线方程中的参数,因为m H ST 362412=+=,所以5222595123602513m /s ./.Q /h h S =+=+=∑∑)()(泵站内,因此225936Q SQ H H ST +=+=。
为了方便日后水泵的管理和维修,选择三台同样型号的水泵,互为备用,第一级工作时两台水泵并联工作,第二级工作时一台水泵单独工作。
泵站设计工程说明书
杨凌职业技术学院泵站设计工程说明书姓名: 蔡波班级:水利工程09027班学号:0902*******指导老师:李敏科泵站设计工程说明书编者:蔡波第一节设计资料具体资料祥见任务书。
第二节设计部分一、水泵选型与设计1.确定设计流量设计流量Q=qA/ =0.238*1.2/0.68=0.42m3/s2.确定设计扬程H净=496.4-423.65=72.75mH=1.1*72.75=803.确定选型方案依据水泵站设计流量0.42 m3/s=1512 m3/h,主泵台数宜为2到4台。
用关系式i=Q站/Q泵确定所需水泵的台数。
12sh-6: 1512/936=1.6台(两台)12sh-6A: 1512/576=2.625台(三台)两种泵型方案比较见表蔡杨-1两种方案比较,12sh-6A台数较多,当流量发生变化时,适应性较强,供水可靠性较好,灌溉保证率高,本设计采用3台12sh-6A这一方案。
二、动力机装配根据配套水泵或水泵额定转速和额定功率选择JS127-4电动机三台,其技术性能如表蔡杨-2所示。
三、 管路配套1. 吸水管及附件选配管材:铸铁耐久性好,又有一定强度,拟采用法兰盘式铸铁管。
管径:根据经济流速确定,计算公式为D=vQπ4 式中 Q-----管路中通过的流量,本设计拟采用0.42/3=0.16 m 3/sv-----管内流速,凭经验和资料,进水喇叭管处取 1.5m/s ,管道内取2.0m/s 。
则进口喇叭管直径D进=5.1*14.316.0*4=0.36862m=368.62mm;管道直径D=.2*14.316.0*4=0.333650m=336.50mm.。
查资料取标准值:进口喇叭管直径400mm,吸水管路直径350mm 。
管长:进水管长度拟定为7m 。
附件:查资料得:喇叭管 大头直径400mm ,小头直径350mm ,长度300mm ;双法兰90度弯头 考虑用挡土墙式进水池,选用R=600mm ,内径=350mm,中心线长1183mm;偏心渐缩接头 小头直径200mm ,大头直径350mm ,长度为750mm ;真空表1只。
泵站设计说明书及图纸
内容摘要
因于岗子排水站位于盘锦市吴家总干的双台子河入口处,原为红旗闸,建于1968年,是一座防洪排涝闸,为吴家总干地区农田及盘锦市区防洪排涝的关键性工程,但因近年来连续几次大洪水,由于外河洪水位高,涝区的积水不能排除,市区及农田受到严重威胁,加之辽干大堤已按省规划二十年一遇标准进行整治,原闸的高度和宽度等都不适应堤防要求,为了保证双台子区及兴隆区农田及市区排水要求,保证农业生产和城乡人民生命财产安全,兴建在汛期外河高水位能够机排的于岗子排水站。
本设计的基本程序为:
一、由已给定的基本资料对泵站进行选址。
二、通过资料分析与计算确定排水流量;根据内外水位分析计算特征扬程;根据排水流量,排水面积,确定工程等级建筑物级别。
三、拟选几种型号水泵,进行分析比较选择较优泵型,同时确定配套电动机。
四、对枢纽总体布置方案进行比较选择。
五、对泵房、进水建筑物、出水建筑物进行设计;对水泵工作点进行校核并确定水泵安装高程;对辅助设备选择及布置;对建筑物进行稳定校核;对水泵梁、牛腿、电机层板等进行结构计算。
六、编写计算说明书,绘制设计图纸。
小型泵站的设计说明
小型泵站设计第1章小型泵站设计概论1.1 小型泵站的特点1.1.1 泵站定义泵站是以抽水为目的,由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构,进、出水建筑物及其配套的控制涵、闸等。
从广义上说,由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2 泵站分类在我国的农业生产中,排灌泵站(习惯上把这一技术措施称之为机电排灌)己成为农业稳产高产、旱涝保收的重要保证。
同时,随着国民经济的迅速发展,泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
从总的方面分类,根据泵站的用途、规模、泵型或动力类型的不同,泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水(补库)泵站四种;按泵站规模又可分为大、中、小型泵站;按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低(超低)扬程泵站;按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站;按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站范围主要是流量在10 m³/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点,其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
(1)低洼圩区;主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时,内涝普积,外水压境,外水位常接近或高出地面无法自排。
在天旱时,外水位往往低于地面不能引灌。
因此,在低洼圩区必须积极发展机电排灌。
在这类地区,机电排灌的特点是排涝模数大于灌溉模数。
建站中,多以低扬程排涝站为主,排灌降结合,有的也建有单灌站。
小型泵站设计、施工安装与运行管理(141118)报告
二、小型泵站工程设计
2.3 泵站设计相关知识
2、灌溉设计标准 • 灌溉设计标准是确定灌溉泵站装机容量的重要依据,应根据灌区水土 资源、水文气象、作物组成以及工程效益、灌溉成本等情况等合理确 定。灌溉设计标准一般以灌溉设计保证率表示,即:
n p 100 % N
式中 p—灌溉保证率(%); n—设计灌溉用水量全部获得满足的年份(年);
一、泵站的组成与分类
1.2 泵站的分类
在我国的农业生产中,灌排泵站己成为农业稳产高产、旱涝保收的重 要保证。同时,随着国民经济的迅速发展,泵站已从单一的农田灌排 发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许 多重要部门。 根据泵站的用途、规模、泵型或动力类型的不同,分类方式不同,泵 站有其不同的名称。 • (1)按其用途可分为:灌溉泵站、排水(排涝、排渍)泵站、灌排 结合泵站、供水泵站、调水泵站、补水(补库)泵站等。 • (2)按泵站的提水高度可分为:高扬程泵站、中等扬程泵站、低(
报告内容
一、泵站的组成与分类
二、小型泵站工程设计 三、小型泵站工程施工安装 四、小型泵站运行管理
一、泵站的组成与分类
1.1 泵站的组成
(1)定义:泵站工程是将电(热)能转化为水能进行排灌或供水的 提水设施。是机电排灌工程的核心,也是水利工程的重要组成部份。
(2)组成:泵站通常由机电设备及其配套的土建工程组成。
灌溉面积(万亩) <1
0.75~0.85
1~10
0.70~0.75
10~30
0.65~0.70
30~100
0.60~0.65
>100
0.50~0.60
渠系利用系数η
二、小型泵站工程设计
小型泵站施工组织设计
小型泵站施工组织设计方案围堰采用钢筋混凝土预制块,块长5.0m,宽2.0m,厚1.5m,单块重量约为9t。
围堰的施工采用水上平台和水下作业相结合的方式,先在陆地上进行预制块的制作,然后使用水上平台将预制块运到施工现场,进行拼装安装。
围堰的拼装采用槽口连接方式,连接处采用C25混凝土灌浆封闭。
2.3 泵站房屋工程1.基础工程泵站房屋基础采用钢筋混凝土桩基础,桩长12m,桩径800mm,桩间距2.5m。
基础采用钢筋混凝土梁柱结构,梁柱采用C30混凝土浇筑。
2.主体结构工程泵站房屋主体结构采用钢筋混凝土框架结构,结构体系为双向钢筋混凝土板+框架结构。
主体结构采用C30混凝土浇筑,墙体厚度为200mm,楼板厚度为250mm。
3.屋面工程泵站房屋屋面采用防水卷材铺设,防水层采用SBS防水卷材,厚度3mm。
屋面施工前需进行验收,验收合格后方可进行防水层的铺设。
4.门窗工程泵站房屋门窗采用铝合金框架,玻璃采用中空玻璃,门窗的安装需符合国家相关标准和规范要求。
5.室内装饰工程泵站房屋室内装饰采用环保材料,墙面采用瓷砖贴面,地面采用PVC地板,室内装饰需符合国家相关标准和规范要求。
___与管理1.施工组织施工期间,将设立项目部,并配备专职安全、质量、进度管理人员。
项目部将根据工程进度安排施工队伍和施工计划,并及时调整和协调施工进度。
2.安全管理在施工期间,将制定详细的安全管理制度,明确施工作业的安全要求和措施,并进行全员培训和考核。
同时,加强现场安全巡查和隐患排查,确保施工过程中的安全。
3.质量管理在施工过程中,将严格按照设计标准和规范要求进行施工,保证施工质量。
同时,将建立质量检查制度,对施工过程中的各项工作进行检查和验收,确保施工质量符合要求。
4.进度管理在施工期间,将根据工程进度制定详细的施工计划,并及时调整和协调施工进度。
同时,将建立进度管理制度,对施工进度进行监督和管理,确保工程按时完成。
依据实际地形和河水位,闸站内外河翼墙的外侧采用粘土坝围堰,外河侧驳岸采用双排圆木桩围堰。
小型农田水利工程泵站设计
泵站设计的重要性
01
02
03
保障农业灌溉
泵站是农业灌溉系统中不 可或缺的组成部分,能够 提供稳定的水源,满足作 物生长的需求。
提高抗旱能力
合理设计的泵站能够有效 地调节水位,增强农田的 抗旱能力,减少水旱灾害 对农业生产的影响。
促进农村经济发展
小型农田水利工程的建设 有助于改善农村生产和生 活条件,促进农村经济的 可持续发展。
阀门与仪表
配置适当的阀门、压力表、流量计 等设备,对泵的运行状态进行实时 监测和控制。
04
泵站设计的优化与改进
节能减排设计
节能设计
优化泵站设备选型,选用高效、低能 耗的水泵,降低运行成本。同时,合 理配置电机功率,避免大马拉小车的 现象。
减排措施
采用环保材料和工艺,减少对环境的 污染。同时,加强泵站废水的处理和 排放管理,确保废水达标排放。
总结词
合理规划、技术创新
详细描述
该泵站设计充分考虑了当地地形、水文条件以及农业需求,采用了适宜的泵型和 配套设施,确保了泵站的高效运行和低能耗。同时,在设计中还融入了技术创新 ,如采用新型的泵站控制系统和材料,提高了泵站的稳定性和耐久性。
成功案例二
总结词
节能环保、自动化控制
详细描述
该泵站设计注重节能和环保,选用了高效低能耗的水泵和电机,同时优化了泵站的整体布局,减少了不必要的能 源损失。此外,泵站还采用了自动化控制系统,实现了远程监控和智能管理,提高了泵站的运行效率和可靠性。
安全防护设计
防洪涝灾害
泵站设计应充分考虑当地的气候和水文条件,合理确定泵站规模和排水能力, 确保在暴雨、洪涝等灾害发生时能够及时排水防涝。
防电气安全
加强泵站电气安全设计,合理配置电气设备和线路,确保泵站运行过程中的电 气安全。同时,加强设备的维护和检修,及时发现和排除电气故障。
(完整版)泵站建筑设计说明
1.设计依据1.1 规划部门的规划选址意见书或批准文件。
1.2 批准的方案或初步设计文件。
1.3 本工程设计依据的主要设计规范:1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。
1.3.2 《水工建筑物荷载设计规范》DL5077-1997。
1.3.3 《水工混凝土结构设计规范》SL/T191-2008。
1.3.4 《建筑设计防火规范》GB50016-2006。
1.3.5 《民用建筑设计通则》GB50352-2005。
1.3.6 《泵站设计规范》GB/T50265-2010。
1.3.7 《泵站施工规范》SL234-1999。
1.3.8 《水利工程混凝土耐久性技术规范》(DB32/T 2333-2013)。
2.工程概况2.1 本工程总建筑面积47.87平方米。
其中地上建筑面积47.87平方米。
2.2 建筑定位:本工程建筑物定位座标系采用城市座标系统,详见总平面建施。
2.3 抗震设防烈度为6度,建筑抗震类别为丙类抗震建筑。
2.4 本工程建筑层数为一层。
建筑总高度4.008米。
2.5 建筑的结构型式:砖混结构,本工程建筑结构安全等级二级。
3.设计标高和尺寸3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差:为0.30米.3.2 尺寸及标高:一般无专门说明时,单体建筑的尺寸单位为毫米;建筑标高及总平面尺寸单位为米。
其中楼地面标高以建筑面层标高为准,屋面标高以檐口处结构面层标高为准。
图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确.结构标高详见结构施工图,各层实际标高应根据不同的建筑饰面作相应调整,凡墙内梁、板等无饰面构件以结构标高为准。
3.3 楼地面标高以建筑面层为准,屋面标高斜屋面以檐口处或平屋面结构面层为准。
当无特殊说明时,楼地面建筑面层按30毫米厚度计算。
4.防火设计4.1 本工程建筑耐火等级为二级,防火类别为丁类。
4.2 本建筑为一层防火区。
5.屋面防水工程5.1 本工程屋面防水等级为Ⅱ级,具体构造详“材料做法表”。
泵站设计说明
泵站设计说明(1)泵站选址泵站的选址要结合污水收集管网设计的考虑。
包括不同地址建泵站导致的管网工程量的差异、水电接入工程量、占地限制、泵站数量、能耗、十方量、地基处理和护坡护提等工程难度和费用、投资差异、运行费用差异、环境影响、文物保护、厂址地块价值、拆迁难度、防洪工程量以及泵站对周边地块用途和商业价值的影响等方面,综合列表比较和评估后确定选址。
(2)泵站规模分期建设的工程比较经济的做法是建议提升泵站土建和出水管道按远期规模设计。
水泵机组按近期规模配置。
待远期扩建时增加泵或更换泵。
市政污水泵站的设计流量应按泵站进水总管的最高日最高时流量计算确定。
对于污水厂内的一级提升泵站,要考虑暴雨情况下的水量激增情况,根据管网是分流制或合流制的具体情况,采用适当的超越或溢流措施,避免溢水事故的发生。
泵站设置事故排出口应报有关部门批准。
(3)预处理泵的上游根据废水特点选择预处理设施。
对于市政污水,设粗格栅、格栅的栅条间隙取值根据水泵口径取值,取值表见《室外排水设计规范》。
对于特殊工业废水,则需要考虑温度、泥砂量和水质如悬浮物、油、酸碱度、粘接性悬浮固体等等因素进行针对性设计。
(4)起吊设备泵站起吊设备可选用电动葫芦或起重机,视泵站布置和规模来定。
图纸上标出葫芦轨道底标高、该标高根据水泵尺寸、水泵标高、维修空间要求和葫芦型式选取。
轨道伸出池壁外长度取0.8~1m。
再长需要加柱子。
不经济。
葫芦轨道中线位置的设置要能同时满足大泵和小泵的起吊以及综合考虑近期和远期换泵的情况。
偏差多了会阻碍正常起吊。
尽量取到一个比较合适的位置。
葫芦起吊重量应根据不小于最大起吊设备(或部件)重量的 1.3~1.5 倍来选。
应兼顾考虑远期设备。
设计中注意门式吊车宽度不要影响泵的进出。
起吊设备为手动控制、自带控制板。
潜污泵上方吊装孔盖板可视环境需要采取密封措施。
吊装孔尺寸应按需起吊最大部件外形尺寸每边放大0.2m,边长或直径宜不小于800mm。
小型泵站的设计说明
小型泵站设计第1章小型泵站设计概论1.1 小型泵站的特点1.1.1 泵站定义泵站是以抽水为目的,由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构,进、出水建筑物及其配套的控制涵、闸等。
从广义上说,由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2 泵站分类在我国的农业生产中,排灌泵站(习惯上把这一技术措施称之为机电排灌)己成为农业稳产高产、旱涝保收的重要保证。
同时,随着国民经济的迅速发展,泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
从总的方面分类,根据泵站的用途、规模、泵型或动力类型的不同,泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水(补库)泵站四种;按泵站规模又可分为大、中、小型泵站;按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低(超低)扬程泵站;按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站;按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站围主要是流量在10 m³/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点,其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
(1)低洼圩区;主要分布于省里下河和太湖河网地区、省杭嘉湖地区、省珠江三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时,涝普积,外水压境,外水位常接近或高出地面无法自排。
在天旱时,外水位往往低于地面不能引灌。
因此,在低洼圩区必须积极发展机电排灌。
在这类地区,机电排灌的特点是排涝模数大于灌溉模数。
建站中,多以低扬程排涝站为主,排灌降结合,有的也建有单灌站。
小型农田水利工程泵站设计
小型农田水利工程泵站设计一、设计背景与要求农田水利工程是指为农田提供水源的一种水利设施,为农田提供灌溉水源和排涝的重要手段。
设计一个小型农田水利工程泵站,需要考虑以下方面的要求:1.经济性:工程的投资应尽可能地少,并且运行维护成本低。
2.可靠性:泵站的运行应稳定可靠,能够适应各种气候和不同季节的需求。
3.高效性:泵站的设计应尽可能地提高水泵的工作效率,减少能源的浪费。
二、设计步骤1.水源地选择:选择靠近灌溉区的水源地,并考虑水源的稳定性、水质情况等因素。
2.用水需求计算:根据灌溉区的作物种类、面积和水需求量,计算出每天或每季度的用水量。
3.泵站类型选择:根据用水需求量和水源地的水位条件,选择适合的泵站类型,如旱涝保证泵站、集水泵站等。
4.水泵选择:根据用水需求量和泵站类型,选择适合的水泵,考虑到泵站投资和运行成本,应尽可能地选择效率高、耐用的水泵。
5.泵站布置设计:根据泵站的用途和泵房的布置条件,设计合理的泵房结构和布置方案。
6.设计泵站的给水管道、电气设备和控制系统。
7.进行经济性分析和可行性研究。
8.完善设计图纸和施工方案。
三、设计要点和注意事项1.泵站的选址应尽量靠近灌溉区,减少输水管道的长度,降低输送损失。
2.水泵的选择应根据水泵的扬程、流量和效率等因素进行综合考虑,确保泵站的工作稳定可靠。
3.泵房的设计应考虑到泵房的结构强度、防水性能,以及通风、排水等方面的要求。
4.给水管道的设计应尽量减小阻力损失,保证给水的稳定流动。
5.电气设备和控制系统的选型应根据泵站的规模和要求进行合理搭配,确保泵站的安全运行。
6.设计完成后,应进行经济性分析和可行性研究,评估泵站的投资和运行成本,确保设计方案的可行性。
设计一个小型农田水利工程泵站需要综合考虑水源、用水需求和泵站的运行要求,以保证农田的灌溉和排涝需求,提高农田的产量和效益。
以上是一个基本的设计步骤和要点,实际设计中还需要根据具体情况做进一步的研究和方案设计。
泵站设计说明
泵站设计说明一、总述设计一供水能力为近期10万m3/d,远期15万m3/d的泵房,原水水质符合饮用水规定。
河边无冰冻现象,根据河岸地质地形以及决定采用固定式泵房吸水井抽水,吸水井采用自流管从取水头部取水,取水头部采用箱式。
取水头部到吸水井的距离为100m,水头损失0.4m。
水源洪水位标高为73.2m(1%频率);枯水为标高65.5m(97%频率);常年平均水位标高68.2m。
净水厂混合井水面标高为95.20m,取水泵房到净水厂管道1000m。
二、设计流量的确定考虑到输水干管漏损和净化场本身用水,取自用水系数α=1.05,则:近期设计流量为Q=1.05×100000/24=4375m3/h=1.215 m3/s远期设计流量为Q’=1.05×150000/24=6562.5 m3/h=1.8229 m3/s三、自流管设计设计流量Q=Q’/2=0.91145 m3/s1取经济流速v=1.0 m/s,计算得D=1076mm查手册,采用两条DN1020×10钢管作为原水自流管,流速v=1.16 m/s,1000i =1.45=75%Q’=当一条自流管检修时,另一条管应通过75%设计流量,即:Q21.3672 m3/s,查得:V=1.76 m/s,1000i=3.31取水头部到吸水间水头损失:0.4+1.1×3.31×103×100=0.731m四、水泵设计流量及扬程=95.20-73.2+0.731=22.731m洪水位时Hst枯水位时H=95.20-65.5+0.731=30.431mst输水干管中的水头损失Σh设采用两条DN1020×10钢管并联作为原水输水干管,当一条输水管检修时,另一条输水管应通过75%的设计流量,即Q=75%Q’=4921 m3/h,查得V=1.76 m/s,1000i=3.31。
所以Σh=1.1×3.31/1000×1000=3.641m(1.1是包括局部损失而加大的系数)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
小型泵站设计第1章小型泵站设计概论1.1 小型泵站的特点1.1.1 泵站定义泵站是以抽水为目的,由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构,进、出水建筑物及其配套的控制涵、闸等。
从广义上说,由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2 泵站分类在我国的农业生产中,排灌泵站(习惯上把这一技术措施称之为机电排灌)己成为农业稳产高产、旱涝保收的重要保证。
同时,随着国民经济的迅速发展,泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
从总的方面分类,根据泵站的用途、规模、泵型或动力类型的不同,泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水(补库)泵站四种;按泵站规模又可分为大、中、小型泵站;按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低(超低)扬程泵站;按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站;按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站范围主要是流量在10 m³/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点,其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
(1)低洼圩区;主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时,内涝普积,外水压境,外水位常接近或高出地面无法自排。
在天旱时,外水位往往低于地面不能引灌。
因此,在低洼圩区必须积极发展机电排灌。
在这类地区,机电排灌的特点是排涝模数大于灌溉模数。
建站中,多以低扬程排涝站为主,排灌降结合,有的也建有单灌站。
其泵型一般采用低扬程轴流泵和圬工泵,净扬程平均在3m以下。
泵站的布局上,采取统一规划、分散布点,即按排涝标准统一配备装机容量,按排灌的要求分散设点建站,做到大联圩分级排涝,小灌区(100亩左右)分散灌溉。
低扬程排涝站采用圬工泵或高比转速轴流泵为主,灌排站采用轴流泵和混流泵为主。
(2)平原地区:主要集中于山东、江苏、浙江、广东、辽宁、河北、上海、天津等沿海地区及内地湖北、湖南、黑龙江等省沿江、河、湖泊地区。
广布于黄、淮、沂、沭、泗和长江、珠江、黑龙江等河道的中下游。
地势平坦,微缓倾斜,在大部分平原坡地及沿海垦区,一般自流灌溉条件差,泵站提水扬程多在5~7m左右。
这些地区地下水埋深一般在3~5m以上。
因此,除需建泵站提水外,同时还需开发地下水,发展井灌,以补充地面径流之不足。
泵站的型式一般有两种,一种为补水站,起调节水量、补充水源的作用;另一种是灌溉站,提取内部沟河蓄水,进行抗旱灌溉。
在江苏、湖北、湖南等省建有大中型水利枢纽工程的地区除建有大型泵站在流域间进行调水外,在这些地区还建有以灌溉或灌排结合为主的小型泵站,灌溉扬程多在5~7m左右,排涝扬程多在3~6m左右。
在沿江沿海平原,由于受潮汐影响,水位时涨时落,易涝易旱。
旱时需提水以补水源,涝时则需提水外排。
因此,在建站时,往往引、蓄、排、降多功能相结合。
这类泵站由于年工作时间较长,因此在设计时应充分考虑泵的工作性能在高效区内工作,以节约能耗,降低成本。
(3)山丘地区:我国大部分地区,特别是内地省区,山丘绵延起伏。
山丘岗地,由于塘库少,被复差,大雨蓄不住,水土流失严重,灌溉水源普遍不足,这些地区多通过建泵站多级提水灌溉。
在一些拦蓄条件较好的山丘区,库塘较多,机电排灌主要任务在于提水以补充地面径流蓄水的不足,提高灌溉保证率。
这类泵站一般多是忙时灌田,闲时灌塘。
在丰水年多用塘水,缺水年则开机补塘,平衡高峰用水量。
由于山丘区的耕地多集中于岗坡,提水扬程多在50m以下,一般通过建二级或二级站多级提水上山,泵型多为双吸式离心泵,单级扬程在10~30m左右。
少数高扬程泵站使用单吸式离心泵,单级扬程可达50m 以上。
(4)城镇地区:随着我国各地城市和中小城镇建设的迅速发展,城市防洪除涝已显得日渐重要和迫切。
建设泵站是城镇防洪、除涝、保安的重要措施。
泵站担负着抽排内水的重要任务。
由于城市防洪扬程较低,且所需流量大,要求能在短时间内及时排除积水,降低内水位。
另外,这类泵站功能较为单一,且年工作时间短。
因此这类泵站应选用工作可靠、结构简单的中型轴流泵。
考虑到城市用地紧张,低扬程潜水电泵也是一种可供选择的泵型。
在设计选型中,这类泵站应主要考虑工作的可靠性,确保机组能安全运行。
为充分发挥这类泵站的效益,应尽量在规划中与城市排污泵站相合。
1.2小型泵站的结构型式小型泵站结构型式因泵站的用途、水泵的类型、安装的方式等因素不同而不同。
按泵站基础分,有分基型、共基型、块基型泵房;按泵室是否有水分,有干室型和湿室型;按其进水方式,又有开敞式、封闭式、流道式、涵洞式进水等;按其出水方式,又有开敞式出水、压力水箱出水等型式;按泵轴的安装方向,有立式、卧式、斜式之分;按机组布置方式分,有单列、双列、交叉布置等型式;按机房的形状分,有矩形、圆形、外弧形、内弧形、六角形、折线形等区分;在土建结构型式上,又有框架式、墩墙式、拱墙式、桩基式等泵站类型;在机组安装位置上,又有落井、半落井、潜没式、移动式之分;在泵站枢纽布置上,又有单排、单灌、排灌结合和排、灌、自排、自引多功能结合以及闸站结合等多种型式。
按照小型泵站的布置型式,有堤身式和堤后式两种。
采用堤后式布置时,站身不直接挡水,出水池离站身有一段距离。
这种型式出水管道较长,但机房和出水池之间可作为交通道路之用。
堤身式泵站是利用机房直接挡水,机房后墙即为出水池墙,这种型式由于出水管道短,在小型混流泵站和轴流泵站中采用较多。
这种布置型式由于出水池与机房联为一体,因此在出水池位置较高时,出水池通常均建于回填土上。
为了不致因沉陷不均而影响工程安全,在施工中要注意回填土的夯实,同时应设置必要的沉陷止水缝。
另外由于出水池与机房连接为一体,渗径缩短,因此,在设计中必须进行防渗验算,以确保站身稳定和安全。
1.3 小型泵站的设计原则一般小型泵站的设计应本着下列原则进行:(1)总体布置应合理,特别是排灌结合或自排、自引与提水相结合的泵站以及闸站结合的泵站,在布置上应力求紧凑,充分利用建筑物进行调节。
(2)在泵型的选择上应力求使泵站设计扬程与水泵额定扬程相一致,且满足灌溉与排水流量的要求。
并尽量选用技术上先进的泵型,以保证泵站装置效率高,运行费用省。
同时所选用的泵型应是比较成熟的泵型,有一定的运行实践,应尽量避免选用试验泵型。
(3)泵型的选择要充分考虑泵站的用途和工作性质。
对那些年工作时间较长的灌溉和补水泵站应选择高效区范围宽, 且效率高、汽蚀性能好的泵型。
对那些以排涝为主的泵站则应选择工作性能可靠、结构简单的泵型。
(4)工程布置应尽量采用正向进水,确保每台机组的进水条件良好,流态均匀。
在工程布置上不得不采用侧向进水时,在设计中应尽量延长侧向进水口与水泵的距离,并采取一定的导流措施。
(5)出水池的设计应尽量避免急弯而引起水流撞击、壅高。
压力水箱的设计应避免各出水管道水流的相互冲击而增加能量损耗。
(6)应尽量采用当地可利用的建筑材料。
设计应保证施工简单、方便,且工程投资较少。
1.4小型泵站的设计步骤1.4.1资料搜集包括兴建缘由、设计流量、水位组合、地质资料、地形状况、水文、气象资料、交通状况、电源情况以及对设计的一些特殊要求等。
1.4.2机泵选型包括泵型及泵的规格的确定,调节方式,泵的台数确定;电动机功率及型号(含极数)的确定;传动方式的确定。
1.4.3枢纽布置包括站址的确定、取水口的布置、引水路线的确定、输水渠或容泄区的布置以及站身的基本型式(堤身式或堤后式)和进水方向(正向进水或侧向进水)、出水方向(正向出水或侧向出水)等。
对担负多种功能的泵站,还应确定实现各种功能的方案和方法。
1.4.4辅助设备的布置方案包括真空泵的布置;起重设备的布置;拦污方式;传动计算;进出水管道直径和管道材料、管道附件(闸阀、逆止阀等)的确定等。
1.4.5站身布置(1)泵房结构型式选择:根据泵型、地形、水源、水位变幅等情况确定采用泵房的结构型式。
(2)断流方式选择:根据泵房结构型式及布置要求,确定采用拍门、虹吸真空破坏、快速闸门等断流方式。
在小型泵站中,一般以拍门断流方式为好。
(3)机房布置:包括机组布置、管路布置、检修间及主要配电设备和辅助设备的布置。
(4)机房平面尺寸的确定:根据以上布置的要求确定机房的宽度、长度。
(5)机房高度的确定:根据泵型及起重要求和起重设备的型式确定机房高度。
(6)机房各部分高程的确定:包括水泵、电机安装高程;机房底板、水泵梁、电机梁、地面、屋面大梁、进出水池等各部分高程。
1.4.6水泵工况点核核根据最后确定的管道及附件布置,计算管路局部损失和沿程损失,并确定水泵工作点。
在设计工况下,工作点应落在高效区范围内,同时能满足各种要求的水位组合和流量,并保证电动机安全运行。
1.4.7进水建筑物设计(1)引河设计:包括引河底宽、边坡、底坡、水深等参数的确定。
(2)前池的设计:主要确定前池的宽度、扩散角、长度、底坡、翼墙型式及前池冒水孔、反滤层的尺寸和型式等。
(3)进水池的设计:主要确定进水池的型式、宽度、长度、进水管喇叭口悬空高、淹没深度、进水池后壁型式和形状、管口至后壁的距离以及拦污设施等。
1.4.8出水建筑物设计(1)出水型式的确定:根据泵房结构型式和布置要求,确定采用开敞式出水池或压力水箱。
(2)出水池的设计:确定出水池宽度、深度、长度与衔接段尺寸等。
(3)压力水箱设计:包括压力水箱的结构型式、平面尺寸、高度等。
(4)泄水建筑物设计:对排涝或排灌泵站还需考虑泄水建筑物部分的布置和尺寸确定及结构设计。
1.4.9绘制机房平面和剖面草图根据以上的布置和尺寸,在方格纸上绘制出机房的平面图和站身剖面图,并进行合理的调整。
1.4.10机房整体稳定及地基应力校核根据水力计算和设备布置初步拟定机房平面和剖面尺寸之后,对湿室型机房需进行抗渗、抗滑和地基应力核核;对干室型机房还需进行抗浮稳定校核。
在不能满足稳定要求时,必需对机房内设备布置进行调整或对机房尺寸进行修改。
在地基应力不能满足要求时,应对地基处理方法进行设计。
1.4.11结构设计(1)机房结构计算:①底板的结构设计。
②水泵房的结构设计:包括水泵梁、中墩、边墩的设计或框架等结构型式设计。
③电机房的结构设计;包括电机层楼板、电机梁、框架的结构设计。
