大管棚施工技术交底

杏树梁隧道左线进口进洞大管棚施工技术交底1.工程概况杏树梁隧道左线明洞围岩级别分别为Ⅴ级浅埋段。

进口边坡稳定性较好，洞室岩性表部为破碎松散的强风化泥岩、砂岩。

隧道左线进口位于基岩边坡，地形坡度较陡，坡角48°~60°，上覆强风化泥岩及砂岩，岩体风化破碎，节理裂隙切割强烈。

洞口进洞采用大管棚超前支护。

2.管棚参数管棚参数：热轧无缝钢管Φ108mm，壁厚6mm；总长32.5m,其中2m为止浆段，外露0.5m。

管距环向间距40cm，拱顶110°范围内布设，共31根；仰角：2°。

3.施工方案及工艺流程3.1.施工工艺流程：管棚加工→测量定位→钻孔平台→钻机定位→钻孔→安装管棚→注水试验→低压注浆→升压、稳压注浆→隧道开挖。

3.2.施工方案1）管棚加工选用Φ108mm壁厚6mm的热轧无缝钢管，每节长6m或3m总长35m其中5m 为止浆段，管壁上梅花形布置钻Φ10mm注浆孔，间距15cm，管棚尾端5m范围内不设注浆孔，作为注浆的止浆墙，管用于接长管节的接头钢管用直径为89mm，壁厚为6mm的热轧无缝钢管焊接搭接因此要求加工精度必须达到要求，才能保证连接长度、密封等，安装时要注意相邻钢管的接头应前后错开。

同一横断面内的接头数不大于50％，相邻钢管接头至少错开1m。

因管棚需穿过松散的塌方堆积体，钻孔后可能会坍孔，为保证管棚能顺利安装到设计深度，钢管前端加工成10cm长的锥尖，并在锥尖焊一块3mm厚的钢板，以便管棚安装过程中能旋转清除坍落的碴体，为使钢管接头错开，编号为奇数的第一节管采用5+3+6+6+6+6+3钢管，编号为偶数的第一节钢管采5+6+6+6+6+6+6钢管。

管棚加工如下图所示：钢管示意图钢管连接接头示意图2）测量定位首先复核线路中线、水平，根椐线路中心线控制桩及高程控制点在仰坡面标识出隧道中心线及外拱顶标高，并根据暗洞开挖轮廓线在仰坡面画出外拱弧，做为导向墙立模的依据，根据导向墙的里程控制好导向墙内外模的高度，并预留12cm 的沉落量。

大管棚施工施工技术交底

数，减少了劳动强度。
（5）、把按设计要求加工好的钢花管插入套管内,接头采用15cm长的
厚壁管箍，上满丝扣.并把钢管轻轻打入岩土地内，以固定钢管不易滑出孔口。
(6）、钢管插进完毕后，将止浆板焊接在钢管尾部。
(7）、接上水泥浆液管，用高压把水泥浆压注入钢管，当排气孔开始冒浆时，将排气孔封闭,继续注浆直道达到设计注浆量为准.
（4)、管棚间距50cm,断面管棚数量33根;（5)、确保钻孔的同轴度，以避免管棚送入时受卡；
（6）、钢管连接处不能在同一截面上，以免产生受力薄弱面.
（7）、确保两节钢管之间的连接质量；
4、大管棚预注浆
管棚安装完毕后,即进入注水泥浆，利用浆液的渗透作用，将周围岩体预先加固及堵住围岩裂隙水，既能起到超前预支护的作用，同时又加强了管棚的强度和刚度。注浆时要控制如下几点：
(1）、注浆配合比
合适的浆液配比既能提高浆液的扩散加固范围又能控制浆液的胶凝时间,注浆液采用水泥、水玻璃双液浆,在施工过程中配比要控制在如下范围内：水泥水玻璃体积比为1：0.5，水泥浆水灰比为1：1。
（2）、注浆压力
每根管的注浆结束与否，不是以时间来判断,而是以注浆压力来控制,当注浆压力持续升高,接近或达到注浆预定压力时，该管注浆才可结束。注浆初压0。5~1。0Mpa，终压2Mpa。当注浆出现下列情况之一时应停止注浆：
为保证大管棚钻进时混凝土保护层不被破坏，导向管外侧混凝土应加厚至10cm以上。
三、大管棚施工
大管棚采用Φ108热轧无缝钢管加工制成，管身钻孔,孔眼直径10mm,间距20cm，按梅花型交错布孔以加大浆液渗透能力，管头加工成锥形以便于送入，为确保接头质量,以长15cm的丝扣连接。或在端头连接处采用一根以1.0m的Φ95钢管，伸入Φ108钢管中40cm，在端部用电焊将管之间缝隙焊满，剩余60cm用作送入前一根钢管的尾部，并用电焊焊满，起连接和导向作用.为防止浆液倒流,每根管棚尾部均焊有止浆板，止浆板采用2cm厚钢板制作，中间钻有Φ20带螺纹的眼，以备注浆时用。

大管棚技术交底

交底人：复核人：签收人：日期：
3、工艺流程
施工工艺流程图如图1-1所示
4、施工方法
管棚施工主要工序有开挖支护明洞边坡、仰坡；施作套拱；搭钻孔平台、安装钻机；钻孔；清空、验孔；安装管棚钢管；注浆。工序技术要求高，工艺复杂，主要工施工艺现分叙如下：
（1）施作套拱
A、混凝土套拱作为长管棚的导向墙，在长管棚地段前端10m先做上半台阶成拱部管棚工作室，模筑套拱，定位后进行长管棚施工，套拱内埋设四品HW150型钢拱架，拱架采用Ф22钢筋以环向1m的距离纵向连接，钢支撑与管棚孔口管焊成整体；该长管棚施作于洞门处，套拱在明洞外轮廓线以外施作。
（3）安装管棚钢管
接长钢管应满足手里要求，相邻钢管的接头应前后错开，同一横断面内的接头数不大于50%，相邻钢管接头至少错开1m，如图1-2所示奇数号管棚第一分节长度为6m，偶数号管棚第一分节长度为3m其他管棚分节长度均为6m。钢管接头采用丝扣连接，丝扣长15cm。
（4）注浆
交底人：复核人：签收人：日期：
技术交底

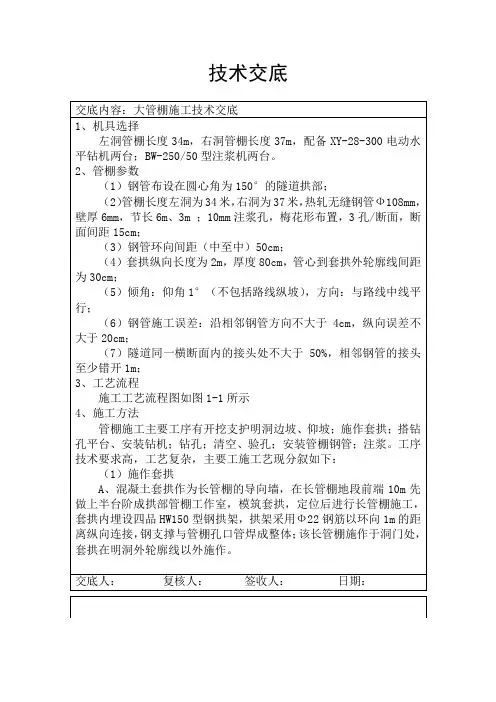

交底内容：大管棚施工技术交底
1、机具选择
左洞管棚长度34m，右洞管棚长度37m，配备XY-28-300电动水平钻机两台；BW-250/50型注浆机两台。
2、管棚参数
（1）钢管布设在圆心角为150°的隧道拱部；
（2）管棚长度左洞为34米，右洞为37米，热轧无缝钢管Ф108mm，壁厚6mm，节长6m、3m；10mm注浆孔，梅花形布置，3孔/断面，断面间距15cm；
交底人：复核人：签收人：日期：
B、孔口管作为管棚的导向管，它安设的水平位置、倾角、外插脚的准确度直接影响管棚的质量。用全站仪以坐标法在工字钢架上定
出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距

(完整版)大管棚技术交底

技术交底书单位：编号：隧-003工程名称施工范围交底部位主送单位日期页码一、编制依据1、XXX隧道施工方案；2、XXX隧道设计图3、《铁路隧道工程施工技术指南》（TZ204-2008）；4、《城际铁路设计规范》（TB10623-2014）。

二、工程概述XXX隧道进口位于XX区XX村，出口位于XX区XX村，地貌属于丘陵区域，最大埋深约119.5m。

出口段围岩级别为Vb，出口里程段(DK068+849～DK068+882)采用33m长大管棚(φ108)进行超前支护。

三、施工方案为保证管棚施工精度，采取导向墙内设导向钢管来作为管棚安设辅助措施的施工方法，导向墙截面尺寸为1m×1m，内设2榀I18工字钢架，钢架外缘设φ140壁厚5mm导向钢管，钢管与钢架焊接成整体。

拱部设置一环φ108大管棚，共计37根，管棚壁厚6mm，环向间距0.4m，出口段管棚长33m。

管棚施工应考虑Vb围岩预留15cm变形量，在此基础上对设计尺寸做相应调整，管棚超前支护主要图纸如下图示。

管棚超前支护主要图纸如下图示。

导向墙正面图管棚横断面图导向墙剖面图四、机械设备管棚超前支护所需机械设备情况下表示。

机械设备配置表序号机械名称型号数量备注1挖掘机320 12天泵30m 13潜孔钻机14水泥浆搅拌机15注浆机16全站仪17水准仪1五、劳动力组织管棚超前支护劳动力组织情况如下表示。

劳动力配置表序号工种人数职责1领工员1全面负责现场施工指挥，协调各工序作业2技术员2负责现场测量放样、技术交底、记录数据和质量控制3试验员1负责现场试验工作4安全检查员1负责现场安全质量工作5司机6负责机械操作6操作工4负责操作潜孔钻机及注浆机7钳工1负责修理和维护机械的正常运转8电工1负责修理和维护全部电器设备、夜间施工照明等9 模板工 4 导向墙制安10 钢筋工 5 钢筋制安11辅助工12听从指挥、随时辅助各工种六、材料消耗大管棚超前支护材料消耗量如下表示。
