非接触式带电显示闭锁装置
防止电气误操作管理规定
附件：福建省电力有限公司防止电气误操作管理规定第一章总则第一条电气误操作事故严重威胁着电业生产安全，其后果将造成人身伤害和设备损坏，为加强管理，根据《电业安全工作规程》（发电厂和变电所电气部分）、《防止电力生产重大事故的二十五项重点要求》、国家电网公司《防止电气误操作装置管理规定》以及《华东电网防止电气误操作安全管理规定》等有关规程规定，制定本规定。
第二条防止电气误操作的组织措施和技术措施是防误工作的两个重要环节。
在严肃组织措施、严格“两票三制”的执行和提高人员素质的同时，必须抓好技术措施的完善。
第三条防误闭锁装置作为防止电气误操作的技术措施，对于减少误操作事故，保证人身、电网、设备安全起到了重要作用，必－3－须切实做好防误装置的选用、安装、验收、运行维护和检修管理等工作，使其在电网运行中更好地发挥作用。
第四条本规定所指的防误装置是：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。
第五条本规定适用于福建省电网10千伏及以上电压等级的电气设备。
第六条福建电力有限公司系统内的电力企业包括设计、施工、监理、调试单位（含多经企业）都必须遵守本规定，同时各发供电单位应按照本规定，结合现场实际情况，制定相应的管理办法或实施细则。
第二章组织机构与职责第七条防误工作机构设置。
1.省公司安全监察部设一名防误专责工程师。
2.各发供电单位成立防止电气误操作工作领导小组（简称防误工作领导小组），由主管生产的行政领导或总工程师任组长，安监、－4－生技、运行、检修、调度、基建部门参加，并设一名防误专责工程师（设于安监或生技部门）。
第八条省公司安全监察部归口管理防误工作，职责如下：1.认真贯彻上级关于防误工作的规定和指示精神，负责防误工作管理规定、重大技术措施和反事故措施的制订和修订。
2.制定公司系统防误专业年度工作计划，并定期检查防误工作落实情况，每年组织召开一次专业会议。
3.每年二月底以前向上级报送上年度的专业工作总结。
防误闭锁装置介绍
防误闭锁装置介绍防误闭锁装置是指防止工作人员发生电气误操作事故设置的装置。
防误闭锁装置所实现的五防功能：防止误分、误合断路器；防止带负荷拉、合隔离刀闸；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
经常用到的防误闭锁装置有：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示闭锁装置等。
下面就以上的几种防误装置做一个简单的介绍。
第一、微机防误装置主要有防误监控主机、智能网络控制器、智能防误控制器、智能电脑钥匙、通讯充电管理器、防误锁具等。
它是将智能防误锁具安装在智能化设备上通过电气方式闭锁，将普通防误锁具安装在手动设备上，通过机械方式闭锁。
它所实现的功能有：模拟操作智能判断；语音提示；自动生成典型操作票并发送至智能钥匙，并由智能钥匙依次提示操作步骤对现场锁具进行解锁，从而实现五防功能。
第二、电厂或变电站的计算机监控系统内的防误操作闭锁功能，是计算机监控系统厂家在设计系统时，必须考虑到电气防误闭锁功能。
此种防误闭锁应在间隔级控制层内实现。
在站级控制层和间隔级I/O测控单元具有软件实现电气防误操作监督的功能，该软件对运行人员的操作步骤进行监测、判断和分析，以确定该操作是否合法、安全。
若发生不合法操作，应对该操作进行闭锁、并告警和打印信息。
主要的闭锁条件如下，但不限于此：1）330kV隔离开关，如果相应的接地开关合上，则不能操作，反之也一样；如果相应的断路器合上，则隔离开关和接地开关都不能操作。
2）任何330kV母线侧隔离开关，当其该母线侧的接地开关合上，则不能操作，反之也一样。
3）如330kV线路有电压，则线路接地开关不能合上。
第三、高压开关柜的“五防”功能。
高压开关柜应有应有可靠的机械和电气防误操作的功能。
机械防误操作功能：通过高压开关柜内接地刀闸的机械闭锁来防止接地刀闸合入时，开关小车遥至“工作”位，或防止小车在“工作”位时，合入接地刀闸；通过小车断路器的机械闭锁来防止小车断路器在“合闸”位时，移动或着摇小车，实现防止带负荷拉、合隔离刀闸；通过高压开关柜内的接地刀闸操作机构的机械闭锁，防止接地刀闸没有合入时，误打开高压开关柜后柜门，防止误入带电间隔。
DXN带电显示器DXN-T,DXN-Q系列户内高压带电显示装置,10KV,35KV,12

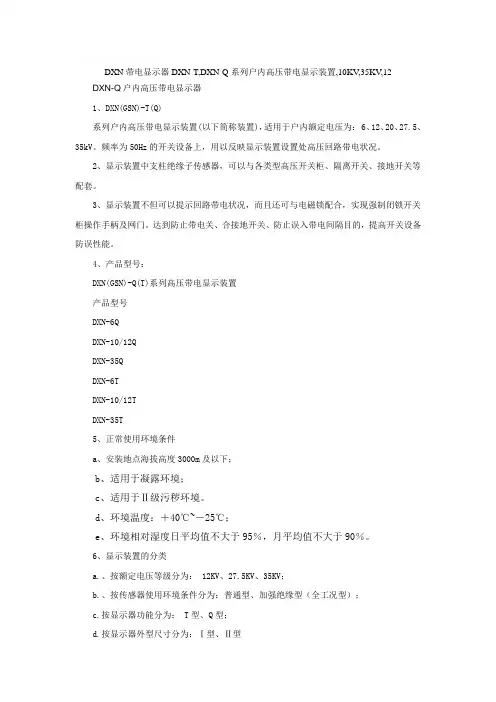

156********生产厂家QQ：2286336866DXN带电显示器DXN-T,DXN-Q系列户内高压带电显示装置,10KV,35KV,12 DXN-Q户内高压带电显示器1、DXN(GSN)-T(Q)系列户内高压带电显示装置(以下简称装置)，适用于户内额定电压为： 6、12、20、27.5、35kV。
频率为50Hz的开关设备上，用以反映显示装置设置处高压回路带电状况。
2、显示装置中支柱绝缘子传感器，可以与各类型高压开关柜、隔离开关、接地开关等配套。
3、显示装置不但可以提示回路带电状况，而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门。
达到防止带电关、合接地开关、防止误入带电间隔目的，提高开关设备防误性能。
4、产品型号：DXN(GSN)-Q(T)系列高压带电显示装置产品型号DXN-6QDXN-10/12QDXN-35QDXN-6TDXN-10/12TDXN-35T5、正常使用环境条件a、安装地点海拔高度3000m及以下；b、适用于凝露环境；c、适用于Ⅱ级污秽环境。
d、环境温度：＋40℃~－25℃；e、环境相对湿度日平均值不大于95％，月平均值不大于90％。
6、显示装置的分类a.、按额定电压等级分为： 12KV、27.5KV、35KV；b.、按传感器使用环境条件分为：普通型、加强绝缘型（全工况型）；c.按显示器功能分为： T型、Q型；d.按显示器外型尺寸分为：Ⅰ型、Ⅱ型GB/T7354 《局部放电测量》10、DXN型高压带电显示闭锁装置DXN-Q户内高压带电显示闭锁装置是一种新型防止电气误操作装置,系感应式(非接触式)高压带电检测装置,该装置设计先进,结构合理,功能齐全,安全可靠,具有闪光显示、声响报警，自检以及启动强制闭锁回路等功能，具有明显的方向性、较高的灵敏度和可靠性。
本装置适用于交流50Hz、额定电压40.5-550kv的户外（也适用于户内）电气设备上，用于反映带电状况，防止电气误操作。
浅谈高压带电显示装置的原理及使用时的注意事项
浅谈高压带电显示装置的原理及使用时的注意事项[摘要]：本文介绍了高压带电显示装置的原理，并提出高压开关柜中使用时的注意事项。
1.引言高压带电显示装置是一种可以直接安装在室内电气设备上，可以直观显示出电气设备是否带有运行电压的具有提示性安全装置。
带电显示装置的提示方式一般是当设备带有运行电压时，该显示装置的指示灯会发出闪光，警示高压设备已带电，无高压电时则无指示。
能够防止运行和检修人员误入带电间隔、带负荷误拉合、带电合接地开关等误操作，造成人身、设备等事故发生，成为高压设备的必备装置。
1.高压带电显示装置的工作原理及分类高压带电显示装置，通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。
电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的；只要高压回路带电，那么即使显示电路和闭锁电路同时出了故障，电磁锁仍处于闭锁状态，因此产品的防误闭锁可靠性大，安全度高”。
高压带点显示装置用以提示高压设备带电状况和强制闭锁有关设备（接地刀闸、开关柜门、网门等），是保证安全的重要措施之一，包括传感器和显示器两个部分。
显示器分为提示性显示器和强制性显示器，前者用于提示高压带电设备的带电状况，起防误与安全的提示作用，后者除具有提示性功能外，还可与电磁锁等防误锁具配合使用，用于强制闭锁开关柜操作手柄及网门等，达到防止带电合接地刀闸，防止误入带电间隔常用的高压带电显示装置分位以下三类：1.1接触式高压带电显示装置接触式高压带电显示装置1.2非接触式高压带电显示装置非接触式高压带电显示闭锁装置是种新型的防止电气误操作装置即感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。
该装置采用先进的微处理器技术和传感技术，不与高压带电体直接连接，能感应电场信号，准确反映高压带电体带电情况，并有可靠的闭锁功能。
产品符合 DL/T538-2006 准要求，具有抗干扰能力强、安全可靠、安装方便等优点，是户内高压电气设备用来防止误入带电间隔和防止电气误操作的首选装置。
国家电网防误闭锁规定

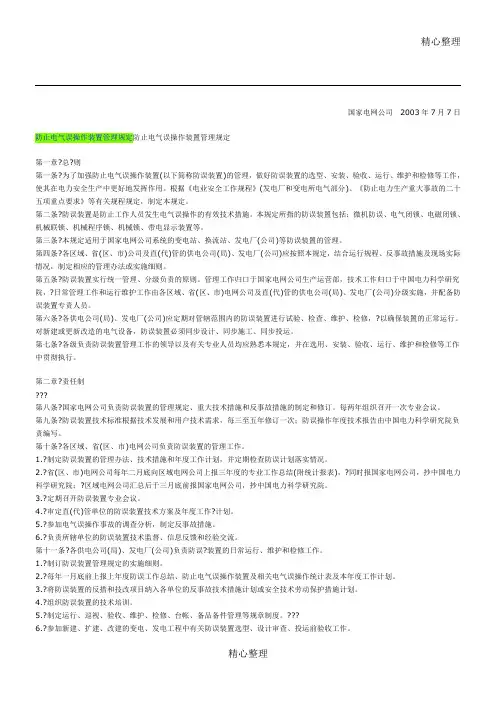

精心整理国家电网公司2003年7月7日防止电气误操作装置管理规定防止电气误操作装置管理规定第一章?总?则第一条?第二条?第三条?第四条?第五条?院，?第六条?第七条?第二章????第八条?国家电网公司负责防误装置的管理规定、重大技术措施和反事故措施的制定和修订。
每两年组织召开一次专业会议。
第九条?防误装置技术标准根据技术发展和用户技术需求，每三至五年修订一次；防误操作年度技术报告由中国电力科学研究院负责编写。
第十条?各区域、省(区、市)电网公司负责防误装置的管理工作。
1.?制定防误装置的管理办法、技术措施和年度工作计划，并定期检查防误计划落实情况。
2.?省(区、市)电网公司每年二月底向区域电网公司上报三年度的专业工作总结(附统计报表)，?同时报国家电网公司，抄中国电力科学研究院；?区域电网公司汇总后于三月底前报国家电网公司，抄中国电力科学研究院。
3.?定期召开防误装置专业会议。
4.?审定直(代)管单位的防误装置技术方案及年度工作?计划。
5.?参加电气误操作事故的调查分析，制定反事故措施。
6.?负责所辖单位的防误装置技术监督、信息反馈和经验交流。
第十一条?各供电公司(局)、发电厂(公司)负责防误?装置的日常运行、维护和检修工作。
1.?2.?3.?4.?5.?6.?第三章????第十二条制度。
?????????第十五条?在危及人身、电网、设备安全且确需解锁的紧急情况下，经变电站负责人或发电厂当班值长同意后，可以对断路器进行解锁操作。
第十六条?防误装置整体停用应经本单位总工程师批准，才能退出，并报有关主管部门备案。
同时，要采取相应的防止电气误操作的有效措施，并加强操作监护。
第十七条?运行值班人员(或操作人员)及检修维护人员?应熟悉防误装置的管理规定和实施细则，做到"三懂二会"(懂?防误装置的原理、性能、结构；会操作、维护)。
新上岗的运行的人员应进行使用防误装置的培训。
第十八条?防误装置的管理应纳入厂站的现场规程，明确?吱术要求、运行巡视内容等，并定期维护。
高压带电显示闭锁装置

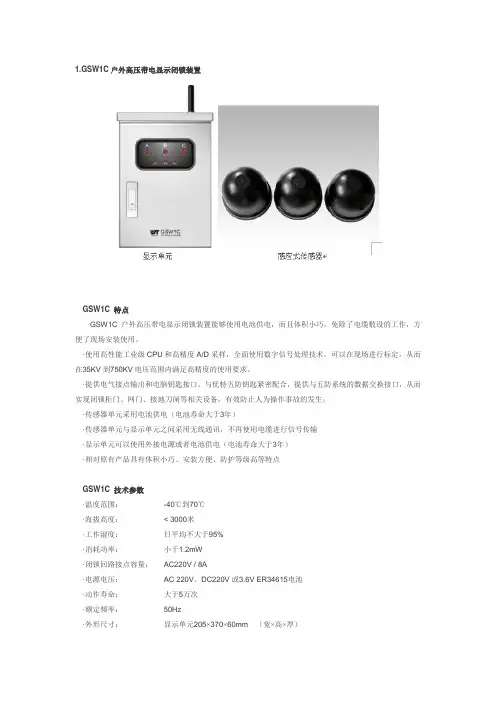

1.GSW1C户外高压带电显示闭锁装置GSW1C 特点GSW1C户外高压带电显示闭锁装置能够使用电池供电，而且体积小巧，免除了电缆敷设的工作，方便了现场安装使用。
·使用高性能工业级CPU和高精度A/D采样，全面使用数字信号处理技术。
可以在现场进行标定，从而在35KV到750KV电压范围内满足高精度的使用要求。
·提供电气接点输出和电脑钥匙接口。
与优特五防钥匙紧密配合，提供与五防系统的数据交换接口，从而实现闭锁柜门、网门、接地刀闸等相关设备，有效防止人为操作事故的发生；·传感器单元采用电池供电（电池寿命大于3年）·传感器单元与显示单元之间采用无线通讯，不再使用电缆进行信号传输·显示单元可以使用外接电源或者电池供电（电池寿命大于3年）·相对原有产品具有体积小巧、安装方便、防护等级高等特点GSW1C 技术参数·温度范围：-40℃到70℃·海拔高度：< 3000米·工作湿度：日平均不大于95%·消耗功率：小于1.2mW·闭锁回路接点容量：AC220V / 8A·电源电压：AC 220V、DC220V或3.6V ER34615电池·动作寿命：大于5万次·额定频率：50Hz·外形尺寸：显示单元205×370×60mm （宽×高×厚）传感器 125×125×125mm （宽×高×厚）·适用电压等级： 35 kV ~750 kV2.GSW1户外高压带电显示闭锁装置GSW1显示单元外形传感器单元外观防雨箱外观GSW1特点GSW1户外高压带电显示闭锁装置采用感应方式工作，提供了接点、电脑钥匙通讯接口和UT-Net 无线网络接口。
GSW1能够实时将设备状态通过上送到五防服务器，将设备带电的状态的检测同变电站的防误操作系统无缝结合到一起，实现了防误逻辑实时判断，设备状态实时对位和操作过程实时监控等高级功能，最大化的保证了安全操作。
非接触式带电显示器装置
概诉：
GSW(N) -40.5～550kV高压带电显示装置，分别使用于40.5kV、72.5kV、126kV、252kV、363kV、550kV电压等级的高压输变电线路、GIS金属封闭组合电器及各种高压开关设备中。
其主要作用是对高压、超高压设备进行验电，通过指示灯直观的反映出高压线路或高压设备的带电状况，并输出闭锁信号，通过电磁锁对相关操作机构进行强制关闭。
主要特点
*本装置传感器与高压线路或设备不直接接触，装设在各电压等级的安全区内，保证一次线路安全。
* 特性稳定、抗干扰能力强、高稳定和高可靠性。
设有温度补偿线路、自检电路、滤除过压、高频信号等有害噪声，电路保证指示稳定，无误报，选用宽范围开关电源供电，工作不受电源电压波动的影响。
*工作电源断电，显示装置带电指示指示正常工作，可以进行自检和验电功能的操作，闭锁回路不解锁，
*带电显示装置采用液晶显示屏指示
*安装方案：维护简单，户外安装无需停电，体积小。
主要适用场所
* GIS金属封闭组合电器；
* 变电站的总线，供电线的引出、引入线及高压线路；
* 实验室的高压线路，实验回路的高压、超高压线路；
* 电缆终端、断路器进出线侧、接地开关进线侧、隔离开关进出线侧、变压器进出线侧等一次设备母线上。
非接触式（感应式）高压带电显示装置说明书。
DXW高压带电显示闭锁装置
DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。
可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。
DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。
设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。
我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。
产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。
产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。
当电路没有高压时，会自动提示语音“操作注意安全”。
我们开发的这一功能在国内同类产品中属首创。
DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。
质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。
为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。
在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。
变电站防误装置管理探讨
变电站防误装置管理探讨防误闭锁装置是保证电力系统变电站倒闸操作安全实施的重要措施之一，在变电站广泛应用适合现场实际的防误闭锁装置，对防止电气误操作事故，确保电网安全运行能起到很大的作用，今天就变电站防误装置的应用、解锁钥匙的管理及防误验收进行一点简单探讨。
一、防误装置的分类及其特点目前电力系统使用的防误闭锁装置主要包括：逻辑闭锁、微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁等，各闭锁装置的主要特点有：1、机械联锁式防误闭锁装置机械联锁式防误闭锁是最基本的防误闭锁方式。
它主要是利用设备的机械传动部分部位的互锁来实现，即当一元件操作后，另一元件就不能操作。
它的优点是简单可靠，易于实现，一般在结构上直接相联的设备都设有机械联锁装置。
如高压开关柜及35kv以上的户外隔离开关与接地开关间大都设有机械联锁装置。
它的缺点是只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法实现闭锁。
2、电气联锁式防误闭锁装置电气联锁式防误装置主要是利用断路器、隔离开关及接地开关的辅助切换开关的触点，来接通或断开操作（控制）电源。
系统加装有电磁锁，在每个电磁锁的控制回路中都串入相关的断路器、隔离开关及接地开关的辅助切换开关的触点，以控制电磁锁的打开与否，从而达到防误的目的。
它的优点是闭锁容易实现，从原理上来看是完会在线式，解决了机械联锁式防误装置所不能实现的结构独立的设备间的闭锁问题，如户外断路器与隔离开关之间的闭锁等，而且对一些较复杂的操作，如双母线的倒母线操作、旁路开关代主开关的操作等也能实现防误闭锁。
它的缺点是投资较大，需要很多控制电缆，并需要增加辅助切换开关的触点数目，另外，接线较复杂，特别是当一个电磁锁等回路中串入的辅助切换开关触点较多时，常会因触点接触不良而影响电磁锁的正常工作，回路串入的触点越多，可靠性就越差。
3、机械程序锁式防误闭锁装置机械程序锁式（可分为固定式和挂锁式）防误闭锁装置主要是利用一把钥匙按顺序打开多把锁，或多把钥匙有机组合按顺序打开多把锁这一原理来实现的。
DXN-Q 高压带电显示闭锁装置安装使用说明书
DXN-Q 高压带电显示闭锁装置
安装使用说明书
DXN- Q 高压带电显示闭锁装置广泛应用于电力系统各种环网柜、开关柜及电缆分支箱中，用于提示高压带电，闭锁状态信息，具备核相验电功能。
开孔尺寸图
面板尺寸：96mm (宽) x 48mm(高) x 80mm(深)安装孔尺寸：92+0.6mm(宽) x 45+0.6mm(高)
带电显示器部分安装说明
电磁锁部分安装说明
DXN- Q 具有带电显示及核相功能，安装时将电气设备上的电容式传感器分别引出导线，与面板后面相应的L1、L2、L3及接地端子相连接。
安装时注意防止相位接线错误。
DXN-Q 具有电磁闭锁功能，闭锁触点分有源与无源，如果为有源，主机电源与电磁锁电源必须一致；如果为无源，可不一致。
当三相高压母线达到额定电压的15%～45%时，电子线路控制继电器输出接点7、9断开，面板处于强制闭锁状态，具体接线方法详见安装说明书。
外接电源可支持（AC/DC 85V～265V、DC24V、DC48V）
有源时，主机内部2、7端子短接；无源时，主机内部2、7端子闭开；可根据实际情况选择。
DXN-Q 接线说明
1.带电显示器指示灯
2.带电显示器开关
3.验电核相孔
4.电源指示灯
5.电磁锁闭锁指示灯。
带电显示说明书
DXW(N)型高压带电显示装置说明书高压带电显示闭锁装置一、概述DXW（N）型高压带电显示闭锁装置（感应式）是一种新型的防止电气误操作装置，系感应式高压带电检测装置。
适用于交流50Hz、额定电压10～1000kV的户内外电气设备或网络，用于反映线路、母线、主变、电缆等带电状况，防止电气误操作。
该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁，防止电气误操作。
DXN型户内高压带电显示闭锁装置（接触式），适用于监测户内频率为50Hz，额定电压为12-40.5KV变电站的户内进出线、母线、主变等电气设备是否带电，对被测一次线路的接地刀闸（临时接地点）、网门等进行闭锁，防止电气误操作。
本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁、验电回路。
显示装置中传感器可以用于各类型高压开关柜等成套设备。
高压带电显示闭锁装置不但可以监测设备带电状况，可以与监控防误、微机防误、机械程序锁、电磁锁等配合，实现强制闭锁户外接地刀闸、网门，户内开关柜接地刀闸及网门等，从而达到提高户外电气设备及户内成套高压开关设备防误性能。
本公司所产高压带电显示闭锁装置是根据2006年《国家电网公司防止电气误操作安全管理规定》第4.1.10条、2006年《国家电网公司安全技术劳动保护七项重点措施》第2.2.5条及《电业安全工作规程》第4.3.3条之要求而设计的，符合中华人民共和国电力行业标准DL/T 538-2006《高压带电显示装置技术条件》，验电功能符合中华人民共和国电力行业标准DL740-2000《电容型验电器》，且通过了国网武汉高压研究院型式试验。
本公司自一九九三年研发生产高压带电显示装置以来，一直努力做到设计先进、结构合理、功能齐全、安全可靠，具有明显的方向性、较高的灵敏度和可靠性，良好的抗干扰性能。
安装、使用、操作、维护简单方便，达到了国际领先水平。
二、DXW（N）型高压带电显示闭锁装置（感应式）（一）、产品型号输出类型：Q-监控防误Y-微机防误工作电源：AC220V ，DC110、220V，DC12V额定电压：（KV）设计序号W-户外型N-户内型高压带电显示闭锁装置图1 图2图3 图4图5 图6表1：产品型号及说明（二）、装置特点1、该装置采用感应原理，是非接触式高压带电检测装置。
GEM2DX-Q感应式带电显示器说明书-戈美电力
一概述GDXN 系列感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。
该装置不与高压带电体直接连接，能感应电场信号，准确反映高压带电体带电情况，并有可靠的闭锁功能。
产品符合DL/T 538-2006标准要求，是户内高压电气设备中用来防止误入带电间隔和电气误操作的首选装置。
二功能特点1、安全性好、可靠性高采用专用的感应式传感器，非接触式测量，安全可靠；且控制器采用多种隔离及抗干扰措施，并通过严格的电磁兼容测试，能够可靠的在高压电气设备中运行。
2、准确判断带电情况系统中高压带电时，装置能可靠闭锁并指示，任意一相或两相失电时，能准确指示带电相，闭锁装置不会解锁。
3、系统自检对软、硬件系统进行自检，可防止由于硬件损坏及内部故障而造成的误指示。
4、断线报警当传感器与控制器间连接的专用屏蔽线发生断线或未接时,对应相指示灯发出闪烁报警指示，同时控制器鸣笛警报。
各个型号装置具体功能略有不同，详情请参见型号说明与选型。
三型号说明与选型标配：控制器1台；专用传感器3套，传感器默认5米屏蔽线。
四性能指标！注：绝缘强度满足国家标准时可适当减小传感器与主回路空气距离，不影响性能。
五外形及安装尺寸（㎜）1、控制器2、传感器型号类型功能（备注：√固有功能；空白无此功能）带电指示系统自检强制闭锁断线报警核相GDXN-T 提示型√√√GDXN-Q 标准型√√√√GDXN-QH核相型√√√√√标称电压7.2KV 12kV 40.5kV额定频率50Hz工作电源85V～265V AC /100V～360V DC传感器与主回路空气距离6kV 100mm～120mm10kV 125mm～145mm35kV 300mm～320mm响应时间≤1s 防护等级IP4X 显示元件寿命>50000h 联锁信号输出单元寿命>10000次闭锁接点容量(无源)8A、250V AC/48V DC整机功耗<2W环境运行温度－15℃～＋55℃存储温度－25℃～＋70℃相对湿度≤95%海拔高度≤1000m无明显受腐蚀性、可燃性气体、蒸气等污染GDXN 系列感应式高压带电显示装置使用说明书六安装调试1）传感器安装方式传感器安装应确保满足对应不同电压等级下的空气距离要求。
DXW高压带电显示闭锁装置
DXW高压带电显示闭锁装置关键字：高压带电显示，高压带电显示器，高压带电显示闭锁装置导读：本装置广泛适用于交流50Hz、额定电压35～500kV的户外（也用于户内）电气网络或设备上该产品在中国电力科学院通过全面的型式试验，省电力公司产品鉴定。
可在安全距离外带电安装，全国35~500kV多家变电站安装运行，稳定可靠。
DXW(N)型高压带电显示闭锁装置主要应用在35KV及以上变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁，在复杂的电力线路中作带电体监视，在配网自动化中为电力监控中心提供设备运行的监视信号。
设计思路：在整体电路框图确定的前提下，进行各个分电路的设计是确保产品可靠的关键。
我们在整个电路的设计中采用了完整的设备自诊断功能，采用了可编程控制器技术，对各个分部电路进行在线扫描，再对这一扫描信号进行回收采集，对各个工作电路进行全方位诊断。
产品特点：针对电力行业要求稳定性能高的特点，我们采用了有特色的控制电路。
产品已经能够实现：探头线路有断线或者开路故障，显示装置就会自动语音报警：“检测器电路故障”，并同时出现红色报警闪耀灯光指示，在进行自检诊断时，哪一项检测电路调整不当或者发生故障，这一项指示灯就不会闪耀。
当电路没有高压时，会自动提示语音“操作注意安全”。
我们开发的这一功能在国内同类产品中属首创。
DXW型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁，从而确保了防误闭锁的可靠稳定。
质量保证：元器件选用上，为了确保产品的可靠性，我们全部采用了工业级标准，目前市场上现有的产品有交流、直流型之分，这样设备在安装过程中给用户带来了极大的不方便。
为此，我们采用了现在最先进的交直流电源模块，电源电压可以从100V至240V交直流通用，这样在电力行业中就可以全方位使用。
在闭锁电路的保护回路中，同类产品全是采用传统的保险丝进行保护，我们选用了现在国际流行的自复位保险丝，当负载超过额定工作电流时，负载就会自动断开，故障排除后设备就会自动恢复，产品从可靠性上提高了一个新的挡次。
DXN1-Q 高压带电显示闭锁装置 说明书
DXN1-Q 高压带电显示闭锁装置 使 用 说 明 书 一、概述 D 示闭锁装置配接高压电容式绝缘子传感
户内额定电压为3.0-40.5KV 频率为50Hz 的电力开关设备
XN1-Q 型高压带电显器，适用于
后面板示意图 后端子接线表，辅助电源中间为 直流电接负极。
左边接110V ， 右边接220V 。
三、a 、主显示盒 1件 2、功能说明
型高压带电显示闭锁装置，启辉和闭锁启动电压小于额
定电，由机柜度≤95％。
Hz 。
20V
平市安达电器制造有限公司 邮编：353001 地址：福建省南平市沙门路28号 额定参数：电压.5K ，频率50 环境湿度：+40℃时相对湿3.0-40V 交直流公共端。
交流电接零线， 使用说明
1、成套件
b 、连接电缆 （2m ） 1套
c 、合格证 1份
d 、说明书 1份
DXN1-Q 压的20%，最小输入电流：5uA 。
显示盒面板上有高亮度指示灯
用于指示每相是否带电和闭锁联动状态，面板上备有四个测试端子便于二次验电和连接相位比较器。
之间。
辅助电源：交流/直流（AC/DC ），110V/2闭锁驱动：10A/250V AC ，10A/30V/DC
南电话：************传真：8509196 E-mail ：
*************POTENTIAL INDICATOR
LOCK L1 L2 L3。
户内非接触式高压带电显示闭锁装置技术规范书
D S N3型户内非接触式高压带电显示闭锁装置技术规范二0一三年四月一、主要技术标准与使用环境1、应遵循的主要技术标准下列标准所包含的条文, 通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时, 所示版本均为有效。
所有标准都会被修订,使用本规范书的各方应探讨使用下列标准最新版本的可能性。
➢DL/T 538-2006 《高压带电显示装置》标准➢GB 25081-2010《高压带电显示装置(VPIS)》标准➢GB9813-88 《微机数字电子计算机通用技术条件》➢SD332-89 《携带型短路接地线技术标准》➢JB/T8455-1966 《高压开关设备用机械所通用技术和条件》➢DL/T687-1999 《微机型防止电气误操作装置通用技术条件》➢DL/T667-1999 《继电保护设备信息接口配套标准》➢NDGJ8-89 《火力发电厂、变电所二次接线设计技术规程》➢GB50062-92 《电力装置的继电保护及安全自动装置设计规范》➢电安生[1994]191《电力系统继电保护及安全自动装置反事故措施要点》➢国家电力公司《防止电力生产重大事故的二十五项重点要求》➢国电调[2002]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》投标方提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规范，执行电力行业标准、IEC标准。
2、使用环境条件✓一次系统额定频率50/60Hz✓辅助电源电压AC/DC 110...220V, AC/DC 48V,AC/DC 24V ✓功耗< 5W✓防护等级前面板IP50✓工作环境温度：-25 °C to +55°C；✓相对湿度：日平均≤95%，月平均≤90%✓抗冲击强度：≥6g二、户内非接触式高压带电显示闭锁装置技术要求1、系统基本配置装置由带电显示器、非接触传感器、智能电磁门锁等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检索号：59－B375S－D0110
天全220kV变电站新建工程施工图设计
电气部分
第一卷第十册
非接触式带电显示闭锁装置安装
四川电力设计咨询有限责任公司
二零零八年十月成都
卷册说明
1.非接触式带电显示闭锁装置探头与主机箱及端子箱联接示意图
2.非接触式带电显示闭锁装置控制箱安装位置示意图
3.非接触式带电显示器闭锁装置控制箱安装详图
4.非接触式带电显示器闭锁装置探头安装示意图
5.非接触式带电显示器闭锁装置产品二次接线图
卷册说明
安装数量:
说明:探头安装位置
1、220kV进出线安装于GW7隔离开关侧；
2、220kV母线安装于其中1组母线接地开关处；
3、110kV进出线安装于0米层GW4A隔离开关侧；
4、110kV母线安装于1组母线接地开关处；
5、各探头和控制箱可根据设备具体位置调整安装位置,需保证不影响各设备的安全运行和正常操作；
6、根据技术协议,安装由供方负责,并提供所有安装材料及附件；
7、非接触式带电显示器闭锁装置不带栅栏裸带电部分的安全距离；
(1)对110kV电压等级的设备为1.6米
(2)对220kV电压等级的设备为2.55米
8、设备为吉隆机电(北京)有限公司产品。
带电显示器装置安装尺寸
1.探头上平面于绝缘柱法兰盘上平面平齐
2.探头侧面距法兰盘侧10～20厘米
3.主机箱底面距底面1.5米
4.信号线型号，RVVP1*1.5，长度根据现场具体情况而定
5.该装置工作电源取自端子箱，端子箱电源内应装一个2A单相空开（工
作电流10毫安）。
该空气开关由带电显示器装置厂家提供并安装。
6.探头、机箱安装位置由现场具体情况而定。
