第二章钻机起升系统(第一讲)

钻井机械电子教案
表2-1给出了钻机游动系统的效率值，可直接选取。 表2-1 游动系统效率
钻井机械电子教案
3. A形井架 它是由两个等截面的空间杆 件结构或管柱式结构的大腿靠天 车台和二层台及附加杆件连接而 成的“A”字形空间结构。 大腿的前方或后方有撑杆支 承，或在后方用人字架支承。整 个井架仍和前开口井架一样，采 取地面水平组装，整体起放，分 段运输。
钻井机械电子教案 两个大腿都是由3～5段封闭的焊 接结构用螺栓联结的整体结构。大 腿断面依所选型材不同，而采取不 同的截面形状，一般为矩形或三角 形。撑杆有杆系柱结构，矩形断面 或管柱结构。 A形井架的每根大腿都是封闭的 整体结构，承载能力强和稳定性好。 井架内部空间大，钻台宽敞，司钻 视野开阔。 由于两腿间联系较弱，致使井架 整体稳定性较差。
钻井机械电子教案
第二章钻机起升系统
天津石油职业技术学院
徐建功 2013年7月
钻井机械电子教案
学 习 目 标
1. 理解起升系统的作用 2. 了解井架型号、井架的基本组成 3.掌握天车的结构 4.掌握钻井绞车的组成 5.掌握液压盘式刹车的结构组成 与工作原理 6.辅助刹车的有哪些类型
重点：绞车的组成 难点：液压盘式刹车的结构组成与工作原理
钻井机械电子教案
(3)井架内部空间大，起 下操作方便，安全。 (4)拆装工作量大，高 空作业不安全，搬迁不方 便。 塔形井架适用于较少搬 迁而要求承载能力大，稳 定性好的钻机，如海洋钻 机、超深井钻机。
钻井机械电子教案
——用于海上钻机
钻井机械电子教案
2. 前开口井架 前开口井架亦称为Π形 井架，如图所示。 其主要结构特征是： 1)整个井架主体是3～5 段焊接结构组成。段间采 用锥销定位和螺栓联接。
钻井机械电子教案
钻井机械电子教案
伸 缩 式 井 架
钻井机械电子教案
由于井架横截面尺寸小，为了避 免游系设备上下运行不便，并适应 井架伸缩或折叠的需要，井架前扇 一般做成部分或全部敞开的Π形截 面结构。 同时井架工作时也向井口方向前 倾(倾角一般在7°以内)。因此，绷 绳成了井架不可缺少的基本支承之 一，是桅形井架整体结构的主要特 征。 桅形井架结构简单，轻便，但承 载能力小，只用于车装轻便钻机和 修井机。
钻井机械电子教案

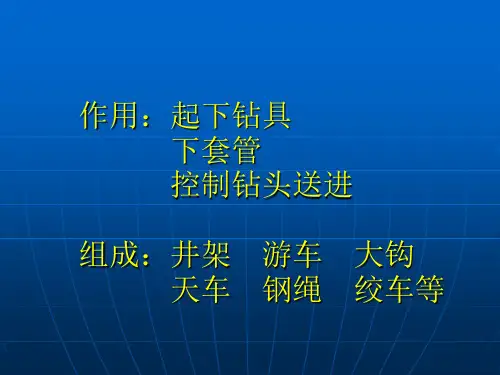

概述 钻机的起升系统实质上是 一台重型起重机，它是钻机 的核心。它主要由井架钻井 架、天车、游车、大钩、游 动系统钢绳、绞车和辅助刹 车等设备组成。 起升系统的作用 主要是起下钻具、下套管、 控制钻头送进等。
钻井机械电子教案
2.1 井 架
钻井机械电子教案 井架是一种具有一定高度和空 间的金属桁架结构。 井架是钻采机械的重要组成部 分。它在钻井或修井过程中，用 于安放天车，悬挂游车、大钩、 吊环、吊卡等机具，以及起下、 存放钻杆、油管及抽油杆，并需 承受井中钻柱重量。 因此，对井架的要求如下： 1)应具有足够的强度、刚度和 整体稳定性。以保证起下一定深 度的钻杆柱、套管或油管柱。
钻井机械电子教案
3）当下钻时，有： Ff„＜F1‟＜F2„＜· · · ＜Fz‟＜Fd„ 则快绳拉力为 Ff„=[Qs„ηz(1-η)]/(1-ηz) （2-6） 游动系统效率为： ηs„=[Zηz(1-η)]/(1-ηz) （2-7） 由上述分析可见，在起钻和下钻时各游绳拉力是不同 的，其中起钻时快绳拉力为最大。 当Z相同时可取ηs≈ ηs„，即： ηs=ηs„= η（z+1）/2 （2-8）
钻井机械电子教案
3.井架型号 井架型号的组成：JJ(表示井架)、最大钩载/井架 高度-井架型式、改进序号
井架型式：T-塔形井架；K-前开口 井架；A-A形井架；W-桅型井架
井架有效高度
最大钩载，以 10KN为单位计
改进序号：用阿拉 伯数字表示
井架代号
JJ □ / □ - □ □
钻井机械电子教案 2.1.2井架结构类型 井架按其主体结构形式可分 为四种基本类型： (1)塔形井架； (2)前开口井架； (3) A形井架； (4)桅形井架. 1．塔形井架 如图所示，塔形井架是一种 横截面为正方形或矩形的四棱 截锥体空间桁架。
钻井机械电子教案
1游动系统命名
游车滑轮数 目：用阿拉 伯数字表示
天车滑轮数目： 用阿拉伯数字 表示
游动系统名称： 用YX或游动系统 表示
□ □×□
钻井机械电子教案
第二章钻机主要设备的使用
2天车、游车、大钩的型号
产品名称代 号：TC-天车； YC-游车； DG-大钩
产品级别：以 10KN为单位计 的最大钩载
钻井机械电子教案
钻井机械电子教案
2)通常采取水平拆装， 整体起落和分段运输的 办法搬迁井架。搬迁方 便、安全、迅速。
钻井机械电子教案
3)因受运输尺寸限制，井架主体截面尺寸较小，使井架内部空 间比较狭窄。 为了方便游系设备上下运行和立根排放，井架主体作成前扇敞 开，横截面为开口矩形(即Π形)的不封闭空间结构，其整体稳定 性较塔形井架差而较A形井架优。 有的前开口井架最上段作成四边封闭结构以增强其稳定性。 4)井架各段两侧桁架结构形式相同，背扇则采用特殊腹杆布置 形式，如菱形，以保证司钻视野良好。 由于前开口井架具有结构简单，移运、搬迁方便、良好的承载 能力和整体稳定性，而成为应用最广泛的陆地钻机井架。 如美国陆地钻机几乎全部采用前开口井架。 我国制造的各种钻机(从15－60)都可以配置此类井架。
钻井机械电子教案
0 Ff
4 Fd
Vf
F1
V1
F2
V2
F3 F4 F5
V3 V4
F6
Vd
V5 V6 a
c
b
图2-1 游动系统运动和钢丝绳拉力分析图
钻井机械电子教案
则钢绳速度依次为： Vf=V1=6V=ZV; V2=V3=4V; V5=V4=2V; V6=Vd=0 天车滑轮速度依次为： V1‘=ZV， n1=60ZV/(πD); V2’=4V， n2=60×4V/(πD); V3‘=2V， n3=60×2V/(πD); V4’=0， n4=0
钻井机械电子教案
钻井机械电子教案
2.1.1概述 2.井架的基本参数 井架的基本参数是反映井架特征和性能的技术指标， 亦是设计、选择和使用井架的依据。 基本参数主要包括：井架高度、最大钩载、二层台立 根容量、抗风能力等。
Hale Waihona Puke Baidu
钻井机械电子教案
主要技术参数
（1）钻台高度
（2）钻台面积
9m(30ft)
12.5m×12.3m(41ft×40.4ft) 7.7m(25.3ft)
钻井机械电子教案
2)有足够的工作高度和空 间，足够的钻台面积。工作 高度大，起下立根长度长， 速度快，可节省时间。井架 上下底应有必要的尺寸，以 安装天车，并保证起下操作 时游动系统设备畅行无阻； 便于在钻台上布置设备，安 放工具，方便工人操作，使 司钻有良好的视野。
钻井机械电子教案
3)应保证拆装方便，安 全，移动迅速。为此，结 构应简单、轻便，并尽可 能采用分段或整体运输， 水平安装及整体起放的安 装移运方法。
钻井机械电子教案
2.1.3典型自升式井架简介 JJ450/45-K4、JJ300/43-A和JJ225/43-KC1三种井架的 结构特征、现场安装拆卸和起升方法及规程。 2.1.4井架的维护和保养 井架的润滑、维护保养的要点和规程，以及注意事项。
钻井机械电子教案
2.2 钻 机 的 游 动 系 统
钻井机械电子教案
下图是A形井架利用本身的撑杆来起放井架，安装方便，起放 平稳。但撑杆在起放时要在大腿上滑动，且撑杆受力复杂， 故井架大腿和撑杆结构较复杂。
钻井机械电子教案
4．桅形井架 桅形井架是一节或几节杆件 结构或管柱结构组成的单柱式 井架，有整体式和伸缩式两种。 这种井架一般利用液压缸或绞 车整体起放，分段或整体运输， 拆装移运很方便。
钻井机械电子教案
井架主体由四扇平面梯形桁架 组成,每扇又分为若干桁格，同 一高度的四面桁格在空间构成井 架的一层，故整个井架也可视为 由多层空间桁架组成。 塔形井架的主要特点： (1)井架主体部分为封闭结构， 整体稳定性好，承载能力大。 (2)整个井架由许多单一构件 用螺栓联接而成，制造简单，运 输方便。
（3）转盘梁底面高度
（4）井口中心至滚筒中心线距离 3.76m(12.3ft) （5）转盘最大载荷 3150kN(700,000 lbs) （6）额定立根盒容量（4 1/2“钻杆、28米立根） 180柱(180 STANDS)
（7）转盘最大载荷与额定立根载荷的最大组合： （8）额定立根载荷 1800kN(400,000 lbs)
钻井机械电子教案
在大钩起升和下放时，钢绳处于运动状态，由于钢绳 与滑轮轮槽间和滑轮轴承的摩擦阻力和钢绳内部的摩擦 阻力(弯曲阻力和由于弯—直变化而产生的僵性阻力)， 使各绳拉力发生了变化。 2）当大钩起升时，有： Ff＞F1＞F2＞· · · ＞Fz＞Fd 设η为一个绳轮的效率，则快绳拉力为 Ff=[Qs(1-η)]/[η(1-ηz)] （2-4） 游动系统效率为： ηs=[η(1-ηz)]/[Z(1-η)] （2-5） 可见，有效绳数越多，游动系统效率越低。
钻井机械电子教案 2.2.1概述 钻机的游动系统由天车、游车、钢丝绳和大钩组成。它实质上 是用钢丝绳把天车和游动滑车联系起来组成的动滑轮系统。它可 以大大降低快绳拉力，从而大为减小钻井绞车上的载荷。 通常所说的游动系统结构，指的是游车轮数×天车轮数。 如“游动系统5×6”，即表示游车轮数为5，天车轮数为6。 游动系统6×7，表示天车有7个滑轮，游动滑车有6个滑轮的系统 结构。
钻井机械电子教案
2.1.1概述 1.井架的基本组成及功用 1）井架的功用 主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、 液压绷扣器、吊钳、吊卡等提升设备与工具，以及起下、存放钻 杆，并需承受井中钻柱重量。 2）井架的基本组成 石油场矿用的各种井架主要由以下几部分组成： （1）井架本体1：空间桁架结构； （ 2）天车台5：安置天车和天车架； （ 3）天车架6：安装、维修天车； （ 4）二层台4：包括井架工进行起下操作的二层台，以及存靠 立根的指梁； （ 5）立管平台2：装拆水龙袋的操作台； （ 6）工作梯3。
（2-1）
（2-2）
钻井机械电子教案
由上述分析及(2-1)和(2-2)式可见： 其一，在起下钻过程中，快绳侧的钢丝绳运动速度明 显高于死绳侧，其弯曲次数比死绳侧要多出数倍，快绳 侧钢丝绳会疲劳断丝或断芯。 当钢丝绳一个螺距上断丝数达到绳中全部钢丝数10%， 或者钢绳断芯致使钢绳直径小于原始直径的75%时，应 将此段钢绳报废，即将报废段钢丝绳斩断，由死绳端储 绳卷筒中放出新绳，重新固定在滚筒上。 其二，在起下钻过程中，快绳一侧的滑轮转速要比死 绳一侧高数倍，所以愈靠近快绳处的滑轮轮槽及滑轮轴 承磨损愈严重。
变型序号： 用阿拉伯数 字表示，原 型不标
□
□ - □
钻井机械电子教案 2.2.2游动系统钢丝绳与滑轮力学分析 1.运动分析 起下钻的目的是为了更换新钻头，继续钻进。 为了提高钻井效率，要充分利用绞车功率，以缩短起下钻时 间。为此，首先要了解起下钻过程的运动规律和大钩载荷变化 规律。 如图2-1所示，设V为大钩速度，V1～V6 为各段钢绳速度， Vf 和Vd 为快绳和死绳速度，Z为有效绳数，D为滑轮直径, V'和n为 天车滑轮旋转的线速度和转速。
