汽车内外饰结构设计讲解
内外饰设计知识点总结

内外饰设计知识点总结在汽车行业,内外饰设计是汽车设计中至关重要的一环。
好的内外饰设计能够给人舒适的驾驶体验,同时也是展现汽车品牌个性和技术实力的重要标志。
本文将对内外饰设计的知识点进行总结,以帮助读者深入了解和欣赏汽车设计的魅力。
I. 内饰设计知识点1. 座椅设计座椅是汽车内饰设计中最重要的部分之一,它不仅关乎乘客的舒适度,也与驾驶者的驾驶感受密切相关。
好的座椅设计应该考虑到人体工程学原理,提供良好的支撑和舒适度,并具备可调节的功能。
此外,座椅的材质和色彩也需要与整个内饰风格相协调。
2. 仪表盘设计仪表盘作为汽车内部最显眼的部分之一,它不仅用于显示车辆运行状态,还承担起了操控和信息传输的重要任务。
好的仪表盘设计应该直观清晰,布局合理,功能齐全。
同时,在色彩运用和材质选择上也需要考虑到人们对于高品质和高科技的需求。
3. 中控台设计中控台设计涵盖了音频娱乐、导航系统以及空调控制等功能的布置和界面设计。
一个好的中控台设计应该是简洁、直观、易于操作的,并且需要与整个内饰风格相协调。
人机交互界面的友好性和易用性是中控台设计的重要考量因素。
4. 材质选择内饰设计中的材质选择对于车厢的整体感受起着决定性的作用。
不同的材质可以给人带来不同的触感和视觉体验。
例如,皮革材质给人一种奢华感,织物材质则更为舒适和亲和。
内饰材质的选择需要考虑到品质、持久性和人体工程学等因素。
II. 外饰设计知识点1. 车身比例和流线型车身的比例和流线型是外饰设计的基础,直接影响到汽车的外观美感和空气动力学性能。
流线型的设计可以减少风阻,提高车辆的燃油经济性和行驶稳定性。
而合理的车身比例能够营造出稳定和运动感,并且符合人们对于汽车美学的追求。
2. 前脸设计汽车的前脸设计是品牌识别和个性展示的重要部分。
前脸的设计应该能够体现出品牌的独特性和辨识度。
例如,奔驰车的传统银色进气格栅,宝马车的双肾形进气格栅等。
而且,前照灯和格栅的组合也是前脸设计中需要考虑的要素之一。
很全的汽车内外饰设计资料课件

内饰材料的选择与应用
01
02
03
04
塑料
轻量化、耐腐蚀、易加工,广 泛应用于仪表板、门板和座椅
骨架等部位。
皮革
豪华感强,常用于座椅和方向 盘等部位,需注意保养与维护
。
织物
透气性好,成本低,适用于座 椅和顶篷等部位。
金属
强度高,质感好,常用于支撑 结构和装饰件。
内饰色彩与纹理的设计
色彩搭配
考虑整体协调性,常用中性色如 米、灰、黑等,同时可运用点缀 色提升活力。
详细描述
汽车内外饰设计应遵循功能性、美观性、舒适性、耐久性和安全性等原则。同 时,设计过程中需要参照国家和国际安全法规、行业标准和市场竞争情况,以 确保设计出的产品符合相关要求,具有竞争力。
汽车内外饰设计的流程与工具
总结词
汽车内外饰设计的流程包括概念设计、详细设计、样品制作和测试等阶段,而常用的设 计工具包括CAD、CAE和 CAM等。
指示车辆行驶方向和刹车状态 ,提高行车安全性。
日间行车灯
提升车辆辨识度,提高行车安 全性。
雾灯
雨雾天气提供额外照明,提高 行车安全性。
汽车标识与细节的设计
车标
展示品牌形象,易于识别。
装饰条
提升车辆外观质感,突显豪华感。
铭牌
提供车辆基本信息,如排量、生产厂家等。
细节处理
如通风口、门把手等部位的设计,注重实用 性与美观性的结合。
分析国内外汽车市场的变化趋势,预测未 来竞争格局,为设计师提供战略指导。
THANKS FOR WATCHING
感谢您的观看
04
汽车内外饰设计的实践 与案例
汽车内外饰设计实践的经验分享
实践经验总结
汽车内外饰设计资料

汽车内外饰设计资料1.座椅设计:座椅是汽车内饰设计中最重要的部分之一、座椅设计需要考虑人体工程学原理,实现对驾驶员和乘客的良好支撑和舒适感。
此外,座椅的材料、纹理、颜色等也需要进行精心设计,以凸显车辆的品质和风格。
2.仪表盘设计:仪表盘是汽车内饰设计中的“命脉”,它显示车辆的行进速度、油量、温度等重要信息。
仪表盘的设计需要考虑信息的呈现方式、颜色搭配和可操作性,以及人机交互界面的设计。
3.中控台设计:中控台是汽车内饰设计中的核心部分,它包含了音响、空调、导航等功能区域。
中控台设计需要依据车辆的使用特点和消费者的需求,通过合理的布局和美观的外观设计,提升操作的便利性和用户的体验感。
4.车内灯光设计:车内灯光设计是汽车内饰设计中的细节之一,对于车辆的氛围营造起着重要作用。
车内灯光设计需要考虑光源的位置、亮度、色温等因素,以创造出温馨舒适的车内环境。
5.储物空间设计:现代汽车设计中,储物空间的设计越来越重要,以满足日常使用的各种需求。
储物空间的设计需要考虑容量、便捷性和美观度,以提供方便的存放和取用物品的环境。
1.车身造型设计:车身造型是汽车外饰设计中的关键要素,它决定了车辆的整体外观和辨识度。
车身造型设计需要考虑空气动力学原理、线条流畅度和比例关系等因素,以保证车辆的运动性、稳定性和美感。
2.前脸设计:前脸设计是汽车外饰设计中最具标志性的部分之一,它决定了车辆的“面孔”和品牌形象。
前脸设计需要考虑车辆的个性化和品牌特征,通过灯光饰品、进气格栅和标志等元素,营造出独特的外观效果。
3.灯光设计:车辆灯光是汽车外饰设计中非常重要的设计元素,它不仅提供照明功能,还起到美化车辆外观和安全警示作用。
灯光设计需要考虑灯光的形状、亮度、色温以及照射效果,以实现良好的视觉效果和安全性。
4.轮毂设计:轮毂是汽车外饰设计中的细节之一,它能够直接影响到车辆的整体外观和车轮的动态感。
轮毂设计需要考虑轮毂的尺寸、材料和造型等因素,以实现与车身的协调和突出车辆的动感。
汽车内外饰设计介绍

汽车内外饰设计介绍我们启飞汽车设计在之前一篇文章中讲到:内外饰设计作为汽车设计里面的一个环节,它是汽车工程化数据的一个重要部分。
一般主机厂都用CATIA完成的设计过程。
了解这个知识体系需要了解一些内容:内外饰结构分类。
内外饰设计流程(一)如下几个分类:需要明确一个概念:广义上整车上注塑件都属于内外饰设计范畴。
后面会有一些特殊的说明,类似于座椅密封条和车灯等这一块的特殊性。
一般内外饰的分类,多数按照不同部件在整车上的空间进行分类。
在驾驶室之外的注塑件我们称之为外饰件、驾驶室之内的我们称之为内饰件。
一般公司内外饰设计部门组织划分也分为内室和外室两个科室。
几个概念需要重新说明一下1.类似座椅比较特殊。
一般有专门的座椅系统的工程师,基本上他们划分的还是比较清楚。
2.地毯这类软饰也比较特殊,一般情况下也有供应商完成。
3.虽然从大属性上车灯罩属于内外饰范畴,但是一般也有专门的车灯工程师去完成,里面需要涉及到的一些光学知识,跟内外饰的知识区别还是很大。
4.密封条系统也比较特殊,一般情况下都是供应商完成的,不是内外饰设计工程师的职责。
1.1前保系统:保险杠本体、上下通风格栅、雾灯及雾灯照、启飞前保设计前保附件:品牌标志、前挡风密封胶条、雨刮喷嘴、雨刮片、前挡盖板。
如下图。
启飞前保附件设计1.2门护板系统上护板,下护板本体、地图袋、装饰条、嵌式板、开关面板、内扣手、启飞前保门护板系统附件介绍:后视镜、内开把手、反转开关、门控灯开关、门开装饰条等、如下图门护板1.3顶棚总成:遮阳板、后顶灯、安全拉手、车顶控制台、顶棚顶棚结构1.4仪表台总成:仪表台本体、组合仪表护罩、手套箱,封口,中控面板、副仪表台。
仪表系统仪表系统的附件:各类开关、操纵杆、方向盘里程表、烟灰缸仪表系统1.5内饰护板总成系统:A柱上下护板、b柱上下护板、c柱上护板、后门槛护板、d柱护板,后侧围护板。
侧围护板(二)内外饰设计开发流程内外饰开发流程根据上面流程图,它不光代表一个内外饰系统开发流程,基本上囊括了所有研发体系里面的一个开发流程。
汽车内外饰设计详解

确配置。
功能性
内外饰设计应满足用户 的使用需求,如方便驾 驶员操作方向盘和换挡
杆。
舒适性
内外饰设计应提供舒适 的乘坐环境,如座椅应 柔软且符合人体工程学。
美观性
内外饰设计应与汽车整 体风格协调,提升汽车
的外观和品牌形象。
02
汽车内饰设计
车门内饰板设计
车门内饰板是汽车内部的重要组成部分, 它不仅起到装饰作用,还为驾驶员和乘
客提供必要的支撑和保护。来自在设计车门内饰板时,需要考虑其耐用 车门内饰板的设计还需与整体内饰风格
性、可清洁性和安全性。内饰板的材质、 相协调,以营造出舒适、美观的车内环
结构和细节处理等方面都需要经过精心
境。
设计和测试,以确保其能够承受日常使
成功案例二:某品牌SUV外饰设计
总结词
硬朗线条、时尚动感、空气动力学性能
详细描述
该品牌SUV外饰设计采用硬朗的线条,展现出强烈的肌肉感和力量感。同时,整体造型时尚动感,符 合当下潮流趋势。设计师还考虑到了空气动力学性能,使得车辆在行驶过程中能够降低风阻,提高燃 油经济性。
失败案例
总结词
设计单调、缺乏创新、细节处理粗糙
车轮与轮胎设计
总结词
车轮与轮胎是汽车行驶的关键部分, 其设计需兼顾美观与性能。
详细描述
车轮包括轮毂和轮胎两部分,轮毂设 计需考虑强度和轻量化;轮胎需适应 不同路况,具备良好的抓地力和耐磨 性。同时,车轮与车身的配合需协调, 以提升整车的美观度。
04
汽车内外饰发展趋势
智能化设计
1 2
智能交互界面
功能
汽车内外饰不仅起到美观的作用 ,还具有保护乘员、提升驾驶体 验、增强汽车品牌形象等功能。

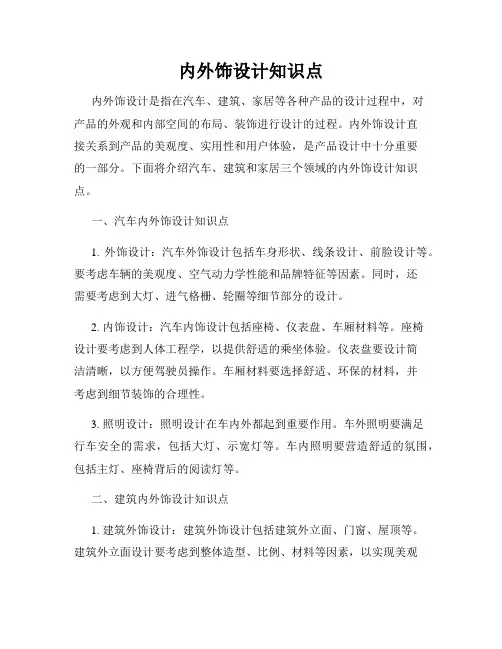

内外饰设计知识点

内外饰设计知识点内外饰设计是指在汽车、建筑、家居等各种产品的设计过程中,对产品的外观和内部空间的布局、装饰进行设计的过程。
内外饰设计直接关系到产品的美观度、实用性和用户体验,是产品设计中十分重要的一部分。
下面将介绍汽车、建筑和家居三个领域的内外饰设计知识点。
一、汽车内外饰设计知识点1. 外饰设计:汽车外饰设计包括车身形状、线条设计、前脸设计等。
要考虑车辆的美观度、空气动力学性能和品牌特征等因素。
同时,还需要考虑到大灯、进气格栅、轮圈等细节部分的设计。
2. 内饰设计:汽车内饰设计包括座椅、仪表盘、车厢材料等。
座椅设计要考虑到人体工程学,以提供舒适的乘坐体验。
仪表盘要设计简洁清晰,以方便驾驶员操作。
车厢材料要选择舒适、环保的材料,并考虑到细节装饰的合理性。
3. 照明设计:照明设计在车内外都起到重要作用。
车外照明要满足行车安全的需求,包括大灯、示宽灯等。
车内照明要营造舒适的氛围,包括主灯、座椅背后的阅读灯等。
二、建筑内外饰设计知识点1. 建筑外饰设计:建筑外饰设计包括建筑外立面、门窗、屋顶等。
建筑外立面设计要考虑到整体造型、比例、材料等因素,以实现美观和与周围环境的协调。
门窗的设计要符合功能需求,同时也可以考虑到艺术元素的融入。
屋顶的设计要注意防水、采光等方面的问题。
2. 建筑内饰设计:建筑内饰设计包括室内空间布局、装饰材料、家具设计等。
室内空间布局要考虑到功能分区、通风采光等,以实现舒适使用。
装饰材料的选择要考虑到美观、环保、易清洁等因素。
家具的设计要符合人体工程学,以提供舒适的使用体验。
三、家居内外饰设计知识点1. 室外空间设计:家居室外空间设计包括庭院、花园、露台等。
要根据场地的大小和地形进行布局,考虑到景观植物的选择、路面材料、景观灯具等细节。
室外家具的选择和摆放也要考虑到美观和舒适度。
2. 室内空间设计:家居室内空间设计要考虑到不同功能区域的布局,如客厅、卧室、厨房等。
同时要考虑到家具的选择和摆放,以及墙面色彩、灯光设计等方面的问题。
汽车内外饰零件概述

护板、B柱下护板、C柱下护板、个别装有引擎盖开启拉手、加油盖开启拉手 等
内外饰总成简介
③顶棚总成
顶棚总成由顶棚和顶棚隔热垫组成,属于顶棚总成的附件主要有遮阳板、内 安全拉手、驾驶员眼睛盒等。
的缓冲吸能的关键构件。 保险杠侧导向架:位于保险杠后部两侧可靠定位连接,以保证:同称保险杠防擦条,设计成独立装配件,在碰擦损伤后可单 独更换。
散热器格栅:车身前部供散热器通风并起装饰作用的构件。 扰流板:为调整行驶中车身周围的气流而设置的附加部件,一般设计成独立
内外饰总成简介
其他外饰总成
轮罩
格栅
外后视镜壳体、导流板、扰流板、车门拉手、标牌、防擦条
内外饰设计基础
三、内外饰设计基础
内外饰设计要求
①内外饰件的可见表面不允许有波纹、皱纹、缩痕以及其他破坏表面完美的 缺陷。内饰件边缘应光顺,各内饰件之间保证缝隙均匀、棱线一致、清晰、 平滑、过渡均匀,以保证整车的外观一致性与美感。内饰件的形状复杂,立 体曲面多。一种是内饰件本身的立体曲面,是考虑造型及其美观的需要;另 一种是由两个或两个以上相互装配衔接的内饰件共同构成的,必须保持一致。 ②拔模方向:注塑件设计时首先应确定脱模方向,脱模方向确定后,数模上 的各个型面在脱模方向上都应该有脱模角,保证模具的成型。而对于需要顶 块或抽芯的部分,设计时应先确定抽芯的方向及抽芯的位置,然后同样在抽 芯的方向上,型面要有脱模角。确定拔模方向时应尽可能避免负角以降低成 本。 ③拔模斜度:拔模斜度在零点几度到几度范围内变化,它随成型深度、材料 刚性、表面润滑性、模具表面粗糙度和材料收缩性等参数的变化而变化,一 般为0.25度到2度。表面做纹理(皮纹)的零件的拔模角一般大于5°。
浅谈汽车内外饰结构设计及成型工艺

浅谈汽车内外饰结构设计及成型工艺摘要:轿车制造是一种比较复杂的高科技制造过程,不但要有很好的内部装饰和外部装饰的结构设计,还要有很精细的成型工艺,它对汽车生产的品质产生了直接的影响,所以,要想让汽车产品变得更加美观,品质和性能更加高,就必须要了解汽车内部和外部装饰结构设计的原理和基本内容,并对其成型的技术和水平进行持续地优化。
本文阐述对轿车内外装饰件的结构设计和成形技术作了一些浅显的探讨,选择合适的材料和制造工艺,对结构设计和成型工艺进行优化,提高产品的性能和降低成本。
关键词:汽车内外饰结构设计、成型工艺、塑料模具、制造工艺引言汽车内外饰是汽车的重要组成部分,不仅关系到汽车的外观和质感,还对汽车的性能和安全性有重要影响。
随着消费者对汽车品质要求的提高,汽车内外饰结构设计及成型工艺越来越受到重视。
本文将从汽车内外饰结构设计和成型工艺两个方面,对现有技术进行综述和评价,并提出实用建议。
一汽车内外饰发展的现状分析目前,社会对车辆的要求不仅仅是表现在性能上,更主要的是要凸显出车辆的设计感和层次,通过对内部装饰的设计品质的控制和管理,能够很好地满足使用者的美学需要。
由此,可以反映出车辆内部装饰的设计思想。
随着我国轿车生产规模的扩大,轿车生产过程中所涉及到的环境与资源问题也日益受到重视。
所以,如何在保障车辆功能的前提下,提高车辆的美学价值,就成了目前汽车制造商所面临的问题。
此外,随着人们越来越关注节能减排的重要性,在汽车内饰的研发和品质管理中融入了绿色环保的概念,这也是目前对公司制造行业的新需求。
二汽车内外饰结构汽车内外饰结构包括车身、车门、车窗、座椅、仪表盘、车灯等部分,这些部分的设计要考虑到整体结构的协调性和美观性。
其中,车身和车门的设计要考虑到空气动力学、风阻和碰撞安全等因素;车窗和座椅的设计要考虑到采光和乘坐舒适性;仪表盘和车灯的设计要考虑到驾驶安全性和人机交互性。
三内外饰布局设计原则1.内饰布局应按照人体工程学原理进行设计,保证驾驶员和乘客的舒适性和操作方便性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
门护板下本体,通常作为门护板骨架,连接和安装门护板总成的其他零件,并且设计有与 门内板钣金的主要安装定位结构。通常采用注塑工艺成型,需要有足够的刚度和强度,以 保持门护板总成的形状。安装点要分布均匀。
地毯的典型结构、工艺和材料
地毯主要有簇绒地毯、针刺地毯和PVC地毯等。 簇绒地毯一般由尼龙簇绒软面、EVA重涂层和无纺布3层构成,(如下图所示)。其 制作工艺一般是将尼龙和涤纶丝织成簇绒毯面,再将尼龙簇绒软面、EVA重涂层和无纺 布放入模具热压成型。高档簇绒地毯背面还有PU发泡层,其主要作用是为了提供舒适的 感觉和良好的隔声\吸音性能,这要求地毯在热压成型后增加模具内发泡的工艺。 尼龙针刺地毯没有EVA重涂层和无纺布,采用热压工艺成型。 PVC地毯没有EVA重涂层和无纺布,同样采用热压工艺成型。 目前簇绒地毯和针刺地毯在成型后多采用水切割工艺来加工边界和开口。
目前主流汽车厂,大量采用钣金焊接型仪表台横梁。根据其断面形状,又可分为盒形 横梁和管柱型横梁。管柱型横梁,由于有比较明显的价格及性能优势,因而被广泛应 用。 管柱形横梁又分为直管型和弯管型。 直管型横梁对结构和安全性能非常有利,成本较低,但受仪表台总成系统中个零件布 置有较大限制。 弯管型横梁对仪表台总成零件布置相对有利,但会削弱结构和安全性能,制造相对复 杂一些,尺寸稳定性较差。
比较简单的门护板,如左图,由门护板 本体加必要功能件:内扣手、扶手面板、 地图袋、玻璃升降开关等组成。这类门 护板一般在经济型轿车和货车中较常见, 甚至比左图中的更简单。 这类门护板本体,通常采用注塑成型。
图4-2
图4-1
较复杂门护板如下图,为提高美观舒适,将门护板分为上门护板本体、下门护板本体、 装饰条、真皮护面、扶手、扬声器面板、内扣手、门灯、玻璃升降开关、缓冲吸能块等
散发性能试验 吸声性 燃烧性
气味、甲醛、总碳挥发 声学性能 燃烧安全性
2、汽车内饰仪表台总成 主要包括主仪表台总成、仪表台管梁总成、副仪表台总成。
主仪表台总成
仪表台总成是内饰中结构和制造工艺最复杂的组件。车上各种驾驶仪表、操控踏板、 控制开关、空调、音响娱乐系统、安全气囊等附件都是安装在仪表板本体和管梁上。
仪表台通常由仪表台本体、组合仪表罩、中控面板、手套箱、风口、烟灰盒、储物盒等 零件组成。
仪表台本体
仪表台本体按其表面质感可分为硬质仪表台和软质仪表台。 硬质仪表台通常是直接注塑成型的塑料仪表台,多采用PP和TPO材料,常用于货车、 客车和经济型轿车。这类仪表台表面有纹理,对注塑的外观质量要求高。 软质仪表台为带有泡沫层的塑料仪表板,一般由本体骨架、中间发泡层、表皮构成。这种 仪表台具有柔软的质感,给人一种舒适豪华的感觉,同时具有碰撞吸能作用,多用于中高 档轿车上。
图4-6 图4-8
地图袋典型结构
门护板下部的储物空间通常称为地图袋,如图4-9、4-10,是典 型的地图袋及其结构形式。
图4-9
近几年,出现了可折叠的新型地 图袋。折叠式地图袋既可以满足 储物的要求(可以将地图袋打开, 放置更多的东西,取物时比较方 便),又能满足座椅调节人机工 程的要求。如图4-11
表皮材料一般有PVC薄膜、无纺布和针织面料,通常会在表皮后面复合 一层软质海绵来改善顶棚成型后的外观效果。
顶棚的基材种类很多,有热固性、热塑性、复合类板材等。 目前常用的基材有:PU复合板材、PP+玻璃纤维、PF(酚醛树脂)+纤维和瓦楞纸等, 成型顶棚的基材决定了它的加工方法和使用性能。 PU复合材料一般由无纺布、玻璃纤维、胶膜或胶水和PU泡沫复合成的多层材料。具有良 好的吸声性和耐热性、高温尺寸稳定性自增强特性等优点。 PP+玻璃纤维基材,可以认为是玻璃纤维填充的PP薄板,具有弯曲和拉申强度高、热膨 胀系数小可回收等优点。 PF(酚醛树脂)+纤维是将PF、填充剂(如麻纤维、木纤维和玻璃纤维等)和固化剂混合 后,在高温模具中固化程型。 瓦楞纸对于纸质的要求较高,比如防水、阻燃等。
手套箱的外板一般采用注塑工艺,常用材 料是PP或PC+ABS。 PC+ABS是具有优良综合性能的工程塑料, 具有较高的强度、硬度、耐热及耐化学腐 蚀。 PP材料具有性能优良,密度低、易于成型、 价格低廉等优点,但耐磨性稍差,成型收 缩率较大,低温性能较差。一般汽车用PP, 均针对其缺陷进行改良,如添加橡胶 (EPDM)、滑石粉(TD)及玻纤(GF) 等材料。
图4-4
嵌饰板用以提供手肘的倚靠,以软质较多。分层结构由(针织面料、革或真皮)、发泡层、骨 架组成。 嵌饰板的表皮通常以手工包覆为主,也有采用热压和真空吸附的。采用特殊工艺可以实现特殊 的效果,如皮革打皱、添加缝纫线等。 嵌饰板骨架多采用注塑或热压工艺,其中热压成型的木粉板或麻纤维板便宜轻巧,在日系车上 广泛使用。
汽车内外饰结构设计讲解
content
汽车内饰各系统零件设计 汽车外饰各系统零件设计 人机工程在汽车内外饰设计中的应用
一、汽车内饰各系统零件设计
1、汽车内饰地毯总成
地毯的主要作用是用来覆盖地板钣金。其主要性能是耐用和美观,也是主要的声学零 件,对整车的声学性能有着重要的贡献。地毯的设计通常要考虑毯面的风格、结构、厚度 以及声学性能等方面。
与钣金和线束等零件应保留适当的距离,否则会产生褶皱。对于地毯上面的覆盖件,如
门槛饰板、副仪表台等,设计时需要与地毯留足够的搭接边与过盈量,保证地毯被踩踏
后不会露出毛边和间隙。
地毯的主要性能和实验项目
主要性能
试验要求
毯面试验
地毯毯面的材料试验
地毯功能性试验
抗磨损、压缩回复、抗水渍及表面损伤,抗霉变生长
图4-11
图4-10
门护板与周边零件典型结构断面
5、汽车内饰顶棚总成
顶棚上集成的其他零件包括车顶控制台,遮阳板,安全拉手,车顶线束,头部吸能块 和吸音隔热等零件。
顶棚一般分为成型顶棚和软顶棚。
顶棚典型工艺和材料
成型顶棚由表皮和基材组 成。成型工艺根据材质而 定,大多数将表皮和基材 复合,用模具成型,成型 后都能保持一定的形状, 具有一定钢度和韧性。表 皮和基材的选择,是成型 顶棚的关键,尤其是基材, 对对成型顶棚的工艺影响 很大,对于顶棚的隔声、 隔热、耐久和抗变形起着 决定性作用。
1:低压注塑是高压注塑的一种替代工艺,采用自锁模具和多点控制体积注射,使注 射压力和夹具压力降低到传统高压注塑的2/3,该系统保持恒定有效的推进速度和压力, 可以产生微孔结构,薄壁制件或在其中一个操作过程中带薄膜和织物。 2:面料热压复合是在注塑骨架上喷胶加热,手工包覆面料的工艺。热压复合的面料 一般带背泡和无纺布,复合时,无纺布可以阻止胶水渗透到泡棉和布料,避免面料厚 度不均匀。 典型材料与厚度
中控面板是位于仪表台中央区域 ,覆盖DVD、空调控制面板等安装结构的面板,通
常中控面板上集成多种开关组件。
中空面板主要功能是装饰,由于电子或空调 等零部件需要维修,所以它必须便于安装和 拆卸,因此中空面板通常采用卡扣固定在仪 表台本体上。 中控面板主要以ABS、ABS/PC材料注塑而 成,厚度约2.5mm,表面进行喷漆、镀铬或 木纹水转印等处理。
手套箱总成
手套箱一般位于仪表台副驾驶侧的中下位置。手套箱一般由手套箱门、箱体、手套箱 附件组成。 手套箱门一般由外板和内板组成,他们之间采用震动摩檫焊、热板焊和螺钉固定。 手套箱储物空间一般有两种形式,固定式和翻斗式。
翻斗式手套箱,储物空间在门上,打开时与 内斗一起翻出来,便于取不 多,只是内板上不带斗,储物空间做在 手套箱箱体上,能提供较大的储物空间, 且能布置手套箱灯等附件。
侧围内饰护板可以增加乘客区舒适美观性,还对车身钣金、线束、安全带等起经久耐 用的包覆作用。
典型的A柱上护板结构
A柱护板包覆从顶棚到仪表台之间的钣金、 线束、水管、气帘等,同时在侧碰时起到 保护头部作用。
典型的A柱上护板安装点结构
典型的A柱下护板安装点结构
典型的B柱上护板结构
B柱上护板包覆中间立柱上半段的钣金、安全 带调节器,在侧碰过程中保护头部的作用。
典型工艺
立柱护板按成型工艺分,可分为纯注塑件和面料包覆件。面料包覆件又可分为面料热 压复合件、植绒件、低压注塑件等,通常面料包覆件用于A、B、C、D这些与顶棚直接配 合的件。(A、B、C柱护板表面植绒,在中高级轿车中较常见,能增加整体内饰的舒适 度,同时对吸音也有一定作用。) 门槛护板这类件,通常采用纯注塑件。
扶手的形式可分为整体式扶手和分离式。
整体式扶手一般 与开关面板或嵌 饰板一起成型, 这种形式扶手, 造型简单紧凑, 造价便宜,安装 简单可靠,一般 作为首选。
分离式扶手, 一般是因造型 需要,将扶手 从本体或嵌饰 板上分离出来。 这种方式,需 要较高的安装 可靠性,成本 相对增加。
图4-5 图4-7
后侧围护板结构(SUV及MPV等车型)
后侧围护板安装结构
此处卡接结构,也可以采用B柱护 板与前、后门槛护板相同的结构
典型的前门槛护板结构1
典型的前门槛护板结构2 这种结构的门槛内护板,其安装形式及与A\B柱下护板的安装形式,基本相同。
典型的前门槛护板结构2的结构主断面
典型的后门槛护板结构
手套箱内板及箱体一般采用注塑工艺,材料通常采用PP和PC/ABS。在较高档车中, 通常对手套箱储物空间采用植绒工艺,增加舒适感。
植绒工艺 是将细微的绒毛黏附与零件表面的一种工艺,一般先在零部件相应部位 涂上胶水,然后将绒毛喷到相应区域(分为手工和静电两种)。
体表台横梁总成
仪表台横梁总成是为仪表台本体总成及其附件(收音机、DVD、空调控制模块、安全气 囊、转向管柱、制动踏板、离合踏板、空调箱、线束等)提供支撑结构,同时也是模块 化仪表台总成装配过程中的辅助夹具和定位支撑件。直接与车身相接,承受所支撑件和 连接件传递的载荷,对成员安全性有较大的影响。
