无损检测论文 1、参数设置对磁记忆技术判断缺陷灵敏度的影响
无损检测技术中常见的误判问题及解决方法
无损检测技术中常见的误判问题及解决方法无损检测技术(Non-Destructive Testing,NDT)是一种用于检测材料和构件内部缺陷的方法,其优势在于能够在不破坏被测试物体的情况下进行检测。
然而,无损检测技术也存在一些常见的误判问题,这些误判可能会导致测试结果的偏差或不准确。
本文将探讨无损检测技术中常见的误判问题,并提供相应的解决方法。
一、误判问题1. 环境干扰问题:无损检测通常在实际生产环境中进行,该环境可能存在噪声、振动或其他干扰源。
这些环境干扰可能会干扰信号的传输和接收,导致误判。
2. 检测设备问题:无损检测使用的设备可能存在精度问题或故障,这可能导致测试结果不准确或误判。
3. 操作人员误判问题:无损检测技术需要经验丰富的操作人员进行操作和解读结果。
操作人员缺乏经验或出现误解可能会导致误判问题的出现。
4. 缺陷隐藏问题:部分缺陷可能隐藏在被测试物体的内部或表面下,这种隐藏可能导致未能正确检测到缺陷或误判。
二、解决方法1. 减少环境干扰:为了减少环境干扰对无损检测结果的影响,可以采取以下措施:- 在检测过程中使用屏蔽材料或设备,以降低外部信号对测试结果的影响。
- 控制和消除生产环境中的噪声和振动源,减少对测试的干扰。
2. 维护和校准设备:定期对无损检测设备进行维护和校准,确保其精度和可靠性。
如果发现设备有故障或不准确的迹象,应及时维修或更换设备。
3. 培训和提高操作人员能力:经验丰富的操作人员对于无损检测结果的准确解读至关重要。
为了解决操作人员误判问题,可以采取以下措施:- 提供专业培训课程,以提高操作人员的技能和知识水平。
- 鼓励操作人员参加相关行业协会和学术研讨会,以了解最新的技术和方法。
4. 多种技术结合应用:由于不同的无损检测技术对缺陷的检测能力有所不同,可以采用多种技术的结合应用来增加检测的准确性和可靠性。
例如,超声波检测和磁粉检测可以结合使用,以获得更全面的检测结果。
5. 改进检测方法和流程:针对特定的误判问题,可以通过改进检测方法和流程来解决。
无损检测论文
无损检测技术的原理及应用摘要:本文介绍了当前无损检测技术,包括射线、超声、渗透等常规技术和声发射、磁记忆等新技术.并论述它们的工作原理、优缺点和应用范围关键词:无损检测;新技术1 概述随着现代工业的发展,对产品质量和结构安全性,使用可靠性提出越来越高的要求,由于无损检测技术具有不破坏试件,检测灵敏度高等优点,所以其应用日益广泛。
本文主要介绍无损检测的常用技术如射线、超声、磁粉和渗透及新技术如声发射、磁记忆等。
2 无损检测方法现代无损检测的定义是:在不损坏试件的前提下,以物理或化学方法为手段,借助先进的技术和设备器材,对试件的内部及表面的结构,性质,状态进行检查和测试的方法。
2.1射线检测射线检测技术一般用于检测焊缝和铸件中存在的气孔、密集气孔、夹渣和未融合、未焊透等缺陷。
射线检测不适用于锻件、管材、棒材的检测。
射线检测方法可获得缺陷的直观图像,对长度、宽度尺寸的定最也比较准确,检测结果有直观纪录,可以长期保存。
但该方法对体积型缺陷(气孔、夹渣)检出率高,对体积型缺陷(如裂纹未熔合类),如果照相角度不适当,容易漏检。
另外该方法不适宜较厚的工件,且检测成本高、速度慢,同时对人体有害,需做特殊防护。
2.2超声波检测超声检测是利用超声波在介质中传播时产生衰减,遇到界面产生反射的性质来检测缺陷的无损检测方法。
与其它常规无损检测技术相比,它具有被测对象范围广;检测深度大;缺陷定位准确,检测灵敏度高;成本低,使用方便;速度快,对人体无害以及便于现场使用等特点。
目前大量应用于金属材料和构件质量在线监控和产品的在投检查。
如钢板、管道、焊鞋、堆焊层、复合层、压力容器及高压管道、路轨和机车车辆零部件、棱元件及集成电路引线的检测等。
2.3渗透检测渗透检测是基于毛细管现象揭示非多孔性固体材料表面开口缺陷,其方法是将液体渗透液渗人工件表面开口缺陷中,用去除剂清除多余渗透液后,用显像剂表示出缺陷。
渗透检测可有效用于除疏松多孑L性材料外的任何种类的材料,如钢铁材料、有色金属材料、陶瓷材料和塑料等材料的表面开口缺陷。
关于磁粉无损探伤技术论文
关于磁粉无损探伤技术论文磁粉无损探伤利用工件缺陷处的漏磁场与磁粉的相互作用,下面是店铺整理的关于磁粉无损探伤技术论文,希望你能从中得到感悟! 关于磁粉无损探伤技术论文篇一无损探伤技术分析【摘要】压力容器焊接部位最容易产生焊裂、未熔合、未焊透、咬边、夹杂物和晶界开裂等缺陷,这些缺陷又可能是裂纹源。
因此,正确地做好焊接缺陷等级评定工作不仅能保证产品质量,而且能保证产品的安全经济运行。
但目前焊接缺陷等级评定情况去不尽人意,存在着这样那样的问题,焊接工艺中缺陷的名称与无损探伤中缺陷也没有统一。
文章对无损探伤焊接技术进行了分析。
【关键词】焊接技术Abstract :The Welding parts of the pres-sure vessel are easy to becomr crack, incomplete fusion welding and welding, bite, impurity and cracking defects, etc. These defects may be the headstream of the crack. Therefore, doing welding defects rating work correctly can not only ensure the product quality, and also ensure the safe and economic operation of the product. The paper anlyses the NDT welding technology.压力容器焊接部位最容易产生焊裂、未熔合、未焊透、咬边、夹杂物和晶界开裂等缺陷,这些缺陷又可能是裂纹源。
因此,正确地做好焊接缺陷等级评定工作不仅能保证产品质量,而且能保证产品的安全经济运行。
但目前焊接缺陷等级评定情况去不尽人意,存在着这样那样的问题,焊接工艺中缺陷的名称与无损探伤中缺陷也没有统一。

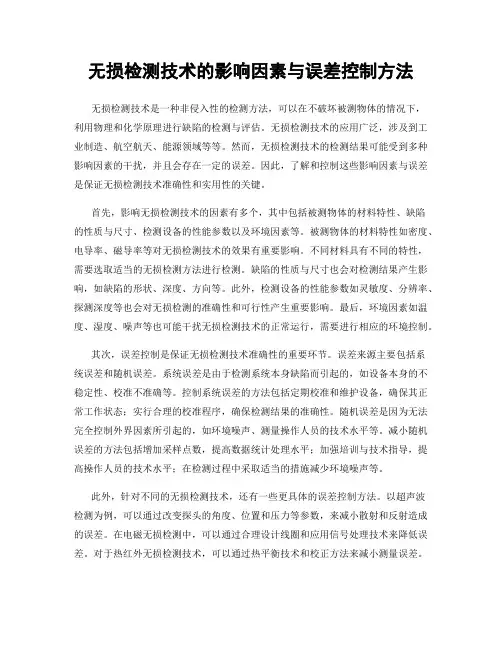

无损检测技术的影响因素与误差控制方法
无损检测技术的影响因素与误差控制方法无损检测技术是一种非侵入性的检测方法,可以在不破坏被测物体的情况下,利用物理和化学原理进行缺陷的检测与评估。
无损检测技术的应用广泛,涉及到工业制造、航空航天、能源领域等等。
然而,无损检测技术的检测结果可能受到多种影响因素的干扰,并且会存在一定的误差。
因此,了解和控制这些影响因素与误差是保证无损检测技术准确性和实用性的关键。
首先,影响无损检测技术的因素有多个,其中包括被测物体的材料特性、缺陷的性质与尺寸、检测设备的性能参数以及环境因素等。
被测物体的材料特性如密度、电导率、磁导率等对无损检测技术的效果有重要影响。
不同材料具有不同的特性,需要选取适当的无损检测方法进行检测。
缺陷的性质与尺寸也会对检测结果产生影响,如缺陷的形状、深度、方向等。
此外,检测设备的性能参数如灵敏度、分辨率、探测深度等也会对无损检测的准确性和可行性产生重要影响。
最后,环境因素如温度、湿度、噪声等也可能干扰无损检测技术的正常运行,需要进行相应的环境控制。
其次,误差控制是保证无损检测技术准确性的重要环节。
误差来源主要包括系统误差和随机误差。
系统误差是由于检测系统本身缺陷而引起的,如设备本身的不稳定性、校准不准确等。
控制系统误差的方法包括定期校准和维护设备,确保其正常工作状态;实行合理的校准程序,确保检测结果的准确性。
随机误差是因为无法完全控制外界因素所引起的,如环境噪声、测量操作人员的技术水平等。
减小随机误差的方法包括增加采样点数,提高数据统计处理水平;加强培训与技术指导,提高操作人员的技术水平;在检测过程中采取适当的措施减少环境噪声等。
此外,针对不同的无损检测技术,还有一些更具体的误差控制方法。
以超声波检测为例,可以通过改变探头的角度、位置和压力等参数,来减小散射和反射造成的误差。
在电磁无损检测中,可以通过合理设计线圈和应用信号处理技术来降低误差。
对于热红外无损检测技术,可以通过热平衡技术和校正方法来减小测量误差。

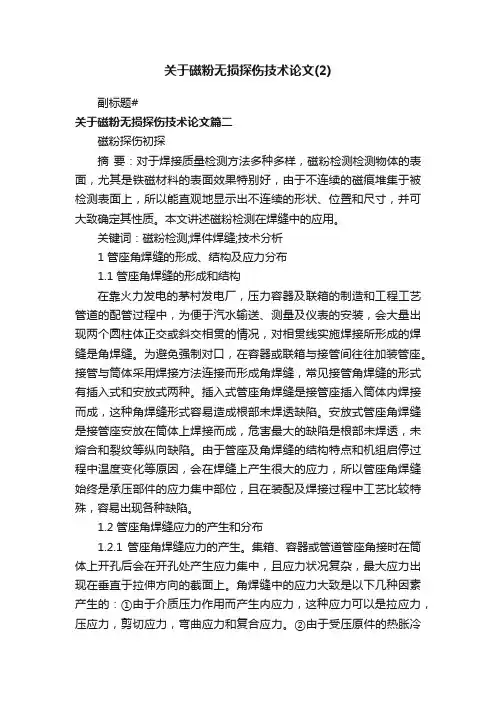

关于磁粉无损探伤技术论文(2)
关于磁粉无损探伤技术论文(2)副标题#关于磁粉无损探伤技术论文篇二磁粉探伤初探摘要:对于焊接质量检测方法多种多样,磁粉检测检测物体的表面,尤其是铁磁材料的表面效果特别好,由于不连续的磁痕堆集于被检测表面上,所以能直观地显示出不连续的形状、位置和尺寸,并可大致确定其性质。
本文讲述磁粉检测在焊缝中的应用。
关键词:磁粉检测;焊件焊缝;技术分析1 管座角焊缝的形成、结构及应力分布1.1 管座角焊缝的形成和结构在靠火力发电的茅村发电厂,压力容器及联箱的制造和工程工艺管道的配管过程中,为便于汽水输送、测量及仪表的安装,会大量出现两个圆柱体正交或斜交相贯的情况,对相贯线实施焊接所形成的焊缝是角焊缝。
为避免强制对口,在容器或联箱与接管间往往加装管座。
接管与筒体采用焊接方法连接而形成角焊缝,常见接管角焊缝的形式有插入式和安放式两种。
插入式管座角焊缝是接管座插入筒体内焊接而成,这种角焊缝形式容易造成根部未焊透缺陷。
安放式管座角焊缝是接管座安放在筒体上焊接而成,危害最大的缺陷是根部未焊透,未熔合和裂纹等纵向缺陷。
由于管座及角焊缝的结构特点和机组启停过程中温度变化等原因,会在焊缝上产生很大的应力,所以管座角焊缝始终是承压部件的应力集中部位,且在装配及焊接过程中工艺比较特殊,容易出现各种缺陷。
1.2 管座角焊缝应力的产生和分布1.2.1 管座角焊缝应力的产生。
集箱、容器或管道管座角接时在筒体上开孔后会在开孔处产生应力集中,且应力状况复杂,最大应力出现在垂直于拉伸方向的截面上。
角焊缝中的应力大致是以下几种因素产生的:①由于介质压力作用而产生内应力,这种应力可以是拉应力,压应力,剪切应力,弯曲应力和复合应力。
②由于受压原件的热胀冷缩而产生附加应力。
③焊接过程中形成的残余应力。
④由于部件重量或强行对口等原因而产生的附加应力。
1.2.2 管座角焊缝的应力分布。
在插入式管座角焊缝结构中存在未焊透,接管座与筒体之间的未焊透接头往往存在间隙,接头传力时力流线偏转很大,应力分布很不均匀,在角焊缝的根部和焊趾处都有很大的应力集中,而全焊透的接头应力集中和传力则相对均匀一些。
影响磁粉检测灵敏度的因素
试验与检验影响磁粉检测灵敏度的因素陈革新(新疆建工安装工程有限责任公司,新疆乌鲁木齐830013)摘 要:从磁粉检测中的表面状况、磁化参数、磁化方法等方面阐述了对检测灵敏度的影响因素。
关键词:表面;磁化;影响;磁悬液中图分类号:TG115.284 文献标识码:B 文章编号:1002-3607(2003)05-0036-01在压力容器检验检测中常采用磁粉检测方法,对压力容器内表面和近表面缺陷进行检验。
在磁粉检测中,影响检测灵敏度的因素很多,根据多年检测积累的经验,从下面几个方面阐述影响磁粉检测灵敏度的因素。
1 被检测工作表面状况的影响在役压力容器由于长期使用,表面受到氧化、腐蚀,降低了表面光洁度、平整度,工件表面上油污、损伤及不平整等都对检测灵敏度产生影响。
由于表面不平整使磁探检测时,磁极与工件的实际接触面减小,穿过的磁力线数量降低,影响了磁场的正常分布。
而表面有油污会阻断磁路,影响磁粉颗粒的聚集,减弱感应磁场对磁粉的吸附反应,划伤、损伤的存在会产生伪磁痕显示,增加了判断难度。
2 磁化时间的影响磁化时间的长短,直接影响磁粉的堆积情况。
磁化中,磁粉受磁场作用重新排列,磁化时间过短,磁化后磁粉堆积显示不够明显,磁痕模糊,灵敏度下降;磁化时间过长,将浪费工作时间,影响检测速度,降低效率,且长时间磁化,会使局部区域残留磁场,吸附磁粉在无缺陷区域形成伪磁痕堆积,影响判断性。
根据JB4730-94标准的要求,磁化时间一般控制在每次0.5~1s即可,若采用连续湿法检测,则不受此限制,可以边通磁边施加磁悬液反复几次磁化,达到磁化要求。
3 磁化电流影响磁化电流的选择直接影响磁化灵敏度。
磁化电流过大,一些允许的微小缺陷磁痕显示出来,使得检测面出现过多磁痕堆积,增加了判断难度。
磁化电流过小,工件未能充分磁化使一些危害性缺陷不能产生有效磁痕堆积,造成漏检。
压力容器磁粉检测采用磁轭式磁粉检测仪,按标准要求,若采用交流磁化提升应大于44N,若采用直流磁化提升应大于177N,磁间距控制在80~160m m为宜。
无损检测技术中的关键参数解读与测量方法
无损检测技术中的关键参数解读与测量方法无损检测技术是一种在不破坏被测物体的情况下,通过对其内部和外部进行检测,获得有关其缺陷和性能的信息的方法。
在无损检测中,有一些关键参数起着至关重要的作用,本文将对这些参数进行解读,并介绍相应的测量方法。
1.灵敏度在无损检测中,灵敏度指的是检测系统对于缺陷的探测能力。
越高的灵敏度意味着能够探测到更小的缺陷。
常见的灵敏度指标包括信噪比、信号幅度和检测阈值。
其中,信噪比是指检测信号与噪声信号之间的比值,可以通过增强信号和降低噪声的方法来提高灵敏度。
信号幅度是指信号的最大值或峰值,通常需要选择合适的检测器和放大器来实现。
检测阈值是指系统对于信号的最小响应值,在设置阈值时应考虑到背景噪声和期望检测到的信号。
2.分辨力分辨力是指无损检测系统对于不同缺陷之间的能力进行区分。
分辨力取决于系统的灵敏度和噪声水平。
在实际应用中,常常使用分辨力对无损检测系统进行评估。
分辨力可以通过调整系统参数、降低噪声和优化信号处理算法来改善。
3.准确性准确性是指无损检测系统对于被测物体属性的测量精度。
常见的准确性指标包括测量误差、偏差和标准偏差。
测量误差是指测量结果与实际值之间的差别,偏差是指测量结果与某个参考值之间的差别,标准偏差是指多次测量结果的离散程度。
为提高准确性,需要校准仪器、选择合适的测量方法和减小系统误差。
4.深度和分辨率深度和分辨率是指无损检测技术对被测物体内部结构的探测能力。
深度是指能够探测到的最大厚度或深度,分辨率是指能够分辨出两个相邻缺陷的最小距离。
提高深度和分辨率可以采用增加探测器灵敏度、优化信号处理算法和改善探测器设计等方法。
5.可靠性可靠性是指无损检测技术在长期使用和各种环境条件下的稳定性和一致性。
为提高可靠性,需要进行定期维护和校准,确保仪器设备性能稳定,并对测量结果进行验证。
针对上述关键参数,以下是一些常用的无损检测技术测量方法:1.超声检测:利用超声波在材料中传播并反射或穿透的方式,通过分析声波信号的特征来获取被测物体的信息。
磁性材料测试仪器的精度校准与误差分析
磁性材料测试仪器的精度校准与误差分析磁性材料是一类具有磁性的材料,广泛应用于许多领域,包括电子、通信、能源等。
为了准确评估磁性材料的性能,磁性材料测试仪器的精度校准是至关重要的。
精度校准可以提高测试仪器的测量准确度,降低误差,从而更好地满足实际需求。
一、磁性材料测试仪器的精度校准的重要性磁性材料测试仪器的精度校准对于准确评估磁性材料性能具有重要意义。
精度校准可以消除仪器的误差,确保测量结果的准确性与可靠性。
一些常见的磁性材料测试仪器包括磁力计、磁强计和磁导率仪等。
这些仪器需要经过精确的校准,以确保测试结果的准确性,在研究和生产中起到可靠的引导作用。
二、磁性材料测试仪器的精度校准方法1. 校准标准源的选择校准标准源是进行磁性材料测试仪器精度校准的基础。
在选择校准标准源时,需要考虑其稳定性、准确性和可追溯性等因素。
一般选用国家或国际标准作为校准基准,确保校准结果的可靠性与一致性。
2. 校准步骤精度校准需要按照一定的步骤进行,以确保校准的全面性与准确性。
校准步骤通常包括以下几个方面:- 仪器的功能测试:测试仪器的各项功能是否正常,包括电源、显示屏、按钮等。
- 仪器的零点校准:将仪器的指示调零,确保没有系统误差的影响。
- 仪器的灵敏度校准:根据校准标准源的特性,确定仪器的灵敏度,使其能够准确测量磁性材料的属性。
- 误差分析与调整:根据校准标准源与测试样品的比对结果,分析仪器的误差来源,并进行相应的调整与修正,以提高仪器的精确度。
- 校准报告的撰写:将校准的过程和结果进行详细记录,包括校准标准源的信息、校准步骤和仪器的校准结果等。
三、磁性材料测试仪器的误差分析在磁性材料测试仪器的使用过程中,无法完全消除各种误差,因此需要对仪器的误差进行分析。
常见的磁性材料测试仪器的误差包括系统误差和随机误差。
1. 系统误差系统误差是指由仪器本身的结构、性能等因素引起的测量偏差。
例如,仪器的非线性、零点漂移等都属于系统误差。
磁粉探伤灵敏度论文影响因素论文
磁粉探伤灵敏度论文影响因素论文【摘要】在实际的应用中,磁粉检测的灵敏度并非越高越好。
若磁粉检测的灵敏度过高,一些允许的微小缺陷磁痕显示出来,使得检测面出现过多磁痕堆积,增加了判断难度。
这样就会导致产品的拒收率提高进而导致产品的浪费。
因此磁粉检测的灵敏度应依据被测工件的具体情况,以及工件的主要功能和使用范围等,在确保工件质量标准的前提下,将缺陷检出灵敏度控制在一个合理的范围之内。
用磁粉检测来验证工件的涂层厚度超过0.05mm时,磁粉探测的灵敏度是否符合检验的要求。
试验的器材:BT-810PA型便携式磁粉探伤仪:提升力为45N;极距为0-206mm。
标准试片为A1-30/100。
磁悬液为黑磁粉+水;配制浓度为20 g/L;施加方式为喷涂。
涂层测厚仪为MiniTest 1100。
试板材质为Q235;规格为200mm x500mmx10mm。
试板是外委加工而成(共需6块),在每块试板上面加工8处不同宽、深的人工十字裂纹。
(一)实验的方法1.先取1块试板,在有人工缺陷的一侧用A1-30 / 100型标准试片来检验磁粉探伤仪和磁悬液的综合性能,检验合格方可进行以下试验。
2.分别在6块试板有人工缺陷的一侧喷涂油漆,使6块试板上的油漆层依次增厚,油漆层厚度尽可能分别达到50μm(试块1)、150μm(试块2)、200μm(试块3)、250μm(试块4 )、 300μm(试块5 )、350μm(试块6),喷涂在每块试板上的油漆层厚度要尽量均匀。
3.运用涂层测厚仪分别检测6块试板上油漆层的实际厚度,并记录清楚。
4.利用磁粉探伤仪进行涂层试件检测,并观察人工裂纹磁痕的检测结果,并详细记录结果。
(二)试验结果1.当涂层的厚度≤200μm时,磁粉检测带漆涂层的的灵敏度依然满足检测的实际需要。
2.此外影响检测灵敏度的一个重要因素是缺陷的深宽比,当缺陷的深宽比越大,漏磁场越大,缺陷越容易检出。
(三)结论分析实验表明,当试件涂层的厚度≤200μm的时候,磁粉检测的灵敏度依然符合检验的需求。
无损检测技术中的信号强度与灵敏度控制调优方法
无损检测技术中的信号强度与灵敏度控制调优方法无损检测技术是一种重要的测试和检测手段,广泛应用于工业生产、材料科学、医学和环境监测等领域。
它的作用是通过非侵入性的方式对物体的内部或表面进行检测,以确保其质量和完整性。
在无损检测中,信号强度和灵敏度是两个关键的参数,对于实现准确的检测结果和提高检测效率至关重要。
因此,调优信号强度和灵敏度的方法变得极为重要。
首先,调优信号强度可以通过以下几个方面的方法来实现。
首先,合理选择探头或传感器。
不同类型的无损检测方法有不同的探头和传感器,如超声波探头、磁粉探头、X射线探测器等。
根据具体的检测对象和要求,选择合适的探头或传感器,能够获得更好的信号强度和质量。
其次,调整发射源的功率和频率是另一个重要的方法。
根据被检测物体的特性和待检测部位的要求,适当调整发射源的功率大小和工作频率,能够更好地控制信号强度,以便在不损害被检测物体的前提下获得清晰的信号。
此外,通过合理设计和布置检测系统也能够优化信号强度。
例如,合理设计检测系统的声场或电磁场结构,能够有效地增强或聚焦信号,提高信号强度。
另外,选择合适的信号放大器和滤波器,能够增加信号的幅度并过滤噪声,进一步优化信号质量和强度。
灵敏度的调优是另一个重要的方面。
首先,选择合适的信号检测设备和传感器是至关重要的。
合适的设备能够更好地提取并分析信号,从而提高检测的灵敏度。
其次,根据不同检测对象的要求,适当调整检测系统的灵敏度参数,如增益和阈值等,能够准确判断信号的存在与否,并提高检测的灵敏度。
另外,采用合适的信号处理方法也能够优化灵敏度。
例如,通过数字滤波器、傅里叶变换、小波变换等信号处理技术,对检测到的信号进行去噪和增强,能够准确地提取有用的信号,并提高灵敏度。
此外,还可以采用数据融合和图像处理等方法,进一步提高无损检测的灵敏度和准确性。
在实际的无损检测过程中,信号强度和灵敏度的调优是一个综合性的问题,需要根据具体的检测任务和被检测物体的特点来进行。
无损检测技术的影响因素与误差控制方法
无损检测技术的影响因素与误差控制方法摘要:无损检测技术在工程和科学领域中的应用越来越广泛。
了解无损检测技术的影响因素和误差控制方法对于确保检测的准确性和可靠性至关重要。
本文将讨论无损检测技术的几个重要影响因素,包括材料的特性、测试设备的质量和操作员的技能水平。
同时,我们还将介绍一些常用的误差控制方法,如校准和标准化,以提高无损检测技术的准确性。
1. 引言无损检测技术是一种非破坏性的测试方法,可以用来评估材料、构件或系统的完整性。
它广泛应用于航空航天、汽车、核能和建筑等领域。
无损检测技术的准确性和可靠性对于确保设备和结构的安全和稳定至关重要。
2. 影响因素2.1 材料的特性材料的特性是影响无损检测技术的重要因素之一。
材料的密度、弹性模量、导电性和磁性等特性都会对无损检测技术的准确性产生影响。
不同材料的特性差异较大,因此在选择合适的检测方法和设备时需要充分考虑材料的特性。
2.2 测试设备的质量测试设备的质量直接影响无损检测技术的准确性和可靠性。
测试设备应具备高灵敏度、高分辨率、高信噪比和稳定性等特点。
合理选择和维护测试设备对于提高无损检测技术的准确性非常重要。
2.3 操作员的技能水平操作员的技能水平是决定无损检测技术准确性的关键因素之一。
只有熟练掌握无损检测技术的原理和操作流程,才能保证测试结果的准确性和可靠性。
因此,对操作员进行系统的培训和认证非常重要。
3. 误差控制方法3.1 校准校准是减小无损检测技术误差的重要方法之一。
通过使用已知标准来校准测试设备,可以调整和校正设备的性能和测量结果。
校准过程中需要注意校准标准的准确性和稳定性,以确保无损检测技术的准确性。
3.2 标准化标准化是保证无损检测技术准确性的重要手段之一。
通过制定和遵守一系列的标准和规范,可以确保无损检测技术的统一性和可比性。
标准化还能促进无损检测技术的发展和应用。
3.3 数据分析和处理数据分析和处理是减小无损检测技术误差的关键步骤之一。
磁性无损检测技术中的信号处理技术
磁性无损检测技术中的信号处理技术磁性无损检测技术(简称磁无损技术)是一种利用电磁感应原理来检测材料内部缺陷的技术。
在该技术中,信号处理技术起着至关重要的作用,它决定了磁无损技术的检测灵敏度和可靠性。
本文将重点介绍磁性无损检测技术中的信号处理技术,包括信号获取、滤波、特征提取和缺陷识别等方面的内容。
一、信号获取在磁无损技术中,信号获取是首要步骤。
通常情况下,通过激励线圈在被测材料表面产生交变磁场,被检测材料中的缺陷会对磁场产生影响,进而引起感应线圈中的感应电流,最终形成检测信号。
信号获取的关键是要保证激励线圈和感应线圈之间的磁场传感效率,从而获取到清晰的磁无损信号。
为了提高信号的获取效率,可以通过改变激励线圈的频率、电流大小等参数来提高交替磁场的强度和分辨率,从而获取更加清晰的磁无损信号。
还可以采用多通道信号获取技术,通过多个感应线圈同时获取信号,以提高信号的灵敏度和分辨率。
通过合理的信号获取手段,可以获取到高质量的磁无损信号,为后续的信号处理提供了良好的基础。
二、滤波信号获取后的磁无损信号往往包含了大量的噪声信号,为了提取出有效的缺陷信息,需要对信号进行滤波处理。
常见的滤波方法包括低通滤波、带通滤波和高通滤波等。
低通滤波主要用于剔除高频噪声,使信号更加平滑,从而便于观察信号的整体趋势。
带通滤波则用于提取有效信号,有效的缺陷信号通常分布在一定的频率范围内,通过带通滤波可以选择出目标频率范围内的信号。
高通滤波则主要用于剔除低频噪声,使得信号更加清晰。
通过合理选择滤波方法和参数,可以有效地将噪声信号剔除,提取出有效的缺陷信号。
三、特征提取在信号处理的过程中,特征提取是非常重要的一环。
通过对信号进行特征提取,可以提取出与缺陷特征相关的参数,如振幅、相位、频率等,从而为后续的缺陷识别提供重要的信息。
通常情况下,常用的特征提取方法包括时域分析和频域分析。
时域分析主要是通过对信号进行时序分析,提取出信号的振幅、波形等特征参数;而频域分析则是对信号进行频谱分析,提取出信号的频率、谐波分量等特征参数。
磁性无损检测技术中的信号处理技术
磁性无损检测技术中的信号处理技术磁性无损检测技术是一种利用磁场对材料进行检测和评估的非破坏性检测方法。
在实际的检测过程中,信号处理技术是至关重要的一部分,它对检测结果的准确性和可靠性起着决定性的作用。
本文将从磁性无损检测技术的原理和应用入手,重点介绍其中的信号处理技术,包括信号采集、滤波、噪声抑制、特征提取等方面的内容。
一、磁性无损检测技术的原理与应用磁性无损检测技术是利用外加磁场对被检测材料进行激磁,通过测量被磁化材料的磁场分布和磁化曲线等来对其进行检测和评估。
它主要应用于金属材料的表面和近表面缺陷检测,包括裂纹、疲劳损伤、氢脆、应力腐蚀等缺陷的检测。
磁性无损检测技术具有操作简便、成本低廉、检测速度快等优点,已经广泛应用于航空航天、石油化工、铁路轨道、桥梁建筑等领域。
1. 信号采集信号采集是磁性无损检测技术中的第一步,它的质量直接影响到后续信号处理的效果。
通常采用磁场传感器或霍尔元件来进行信号的采集,获取被测材料的磁场分布和磁化曲线等信息。
对于不同类型的被检测材料和缺陷,需要采集不同类型的信号,因此信号采集的参数设置和技术要求需要根据具体的检测对象进行调整和优化。
2. 滤波由于信号采集过程中受到各种干扰因素的影响,采集到的信号往往包含大量的噪声。
滤波是磁性无损检测技术中非常重要的一环,它可以去除信号中的杂波和干扰成分,提高信号与噪声的比值,提高信号的质量和可靠性。
常用的滤波方法包括均值滤波、中值滤波、小波变换等,通过这些方法可以有效地提高信号的清晰度和分辨率。
4. 特征提取特征提取是磁性无损检测技术中的核心环节,它是通过对信号进行分析和处理,提取出能够反映被测材料状态和缺陷信息的特征参数。
常用的特征提取方法包括时域分析、频域分析、小波变换、模糊集合等,通过这些方法可以提取出能够反映材料质量和缺陷信息的各种特征参数,为后续的数据分析和处理提供有力的支持。
三、结语磁性无损检测技术中的信号处理技术是其发挥作用的关键,它直接影响到检测结果的准确性和可靠性。
磁性无损检测技术中的信号处理技术
磁性无损检测技术中的信号处理技术磁性无损检测技术是一种常用的材料检测方法,主要用于检测金属材料中的缺陷和表面裂纹等问题。
在磁性无损检测过程中,信号处理技术起着重要的作用,能够对检测信号进行分析和处理,提高检测的准确性和效率。
信号处理技术在磁性无损检测中的应用可以分为两个阶段:前期信号处理和后期信号处理。
前期信号处理主要包括信号采集和预处理两个方面。
在信号采集方面,一般采用磁感应方式获取待测材料的检测信号。
通过感应线圈或探头接收待测材料所产生的磁场变化信号,将其转变为电信号,并进行放大和滤波等处理,以提高信号的强度和稳定性。
在信号预处理方面,主要通过滤波、放大、增益补偿等技术对原始信号进行处理。
滤波技术可以通过去除高频噪声和干扰信号,提高信号的信噪比。
放大技术可以增加信号的幅度,增强信号的有效性。
增益补偿技术可以在不同深度区域对信号进行适当的增益调节,以适应检测材料的不同厚度和缺陷类型。
后期信号处理主要包括信号分析和图像重建两个方面。
信号分析主要是对原始信号进行频谱分析、相关分析、小波分析等,以提取信号的特征参数。
通过分析信号的频率和时间域特性,可以识别出缺陷的类型、位置和大小等信息。
图像重建在磁性无损检测中的应用较为广泛,通过将信号处理成二维或三维的图像形式,可以更直观地显示待测材料中的缺陷信息。
图像重建技术可以通过信号描绘、阈值处理、图像增强等方法,对原始信号进行处理和优化,以获得更清晰、更准确的图像结果。
在磁性无损检测技术中,信号处理技术是提高检测准确性和效率的重要手段。
通过对信号的采集、预处理、分析和图像重建等过程的处理,可以得到清晰的图像信息,准确的检测结果,为材料的质量控制和工程安全提供了有力的支持。
无损检测新技术及应用论文
金属磁记忆检测技术及应用温桂渊(南昌航空大学科技学院,江西南昌330029)摘要1997年在美国旧金山举行的第50届国际焊接学术会议上,以杜波夫教授为代表的俄罗斯科学家提出了金属应力集中区的磁记忆效应,并形成一套全新的无损检测与诊断技术-----金属磁记忆(metal magnetic memory, MMM)技术。
在铁磁零部件加工和使用过程中,由于工作载荷及地磁场的联合作用,磁畴形态,分布发生改变,出现残余磁感应和自发磁化的增长,形成磁畴的固定节点,以漏磁场的形式出现在铁磁材料的表面,使得应力集中部位的局部磁场增强,并在工作载荷消除后仍然保留。
这一增强的磁场具有磁记忆的特点,能够记忆部件表面的缺陷位置。
金属磁记忆无损检测技术就是根据构件受力后内部发生磁致伸缩而导致周围磁场、磁感应强度发生变化的现象来对构件的应力集中进行确定,对隐性损伤部位进行预估的检测技术。
金属磁记忆检测技术自1997年在美国旧金山举行的第50届国际焊接学术会议上的到国际社会的承认后,成为世界各国同仁的研究热点,在许多国家和地区迅速得到推广应用。
目前,国内外设备制造商都不断地开发出了一些通用或专用的磁记忆检测仪器;不管是在检测焊缝、管道、压力容器还是轨道特种设备中都得到了及其广泛的运用。
关键词:磁记忆;磁致伸缩;应力集中;铁磁性;检测。
引言铁等铁磁性金属材料是国民经济各行各业中常用的重要材料,但由于铁磁性金属材料作为受力结构件,在使用过程中会不同程度承受冲击、疲劳等载荷作用,引发早期损伤或宏观裂纹,从而导致失效、断裂、爆炸等严重事故时有发生,尤其对石油化工、能源电力、航空航天、铁路桥梁等关系国计民生的重要领域,将会造成灾难性的后果。
据美国巴特尔研究所一项调查表明:全世界由于重大设备的失效,包括疲劳、断裂、腐蚀等造成的损失每年高达1190亿美元,其中42%的损失是可以应用可靠性设计、寿命评估、无损检测等技术加以避免的;由此可见,高效、可靠地无损检测与评估技术,对保障设备的可靠运行具有重要意义。
浅析磁粉检测技术及其灵敏度影响因素
浅析磁粉检测技术及其灵敏度影响因素摘要:目前承压设备制造过程中应用最多的表面无损检测技术是磁粉检查和渗透检测,但是由于承压设备一般都是铁磁性材料,因此,在表面检测方面,磁性粒子检测技术比渗透检测更具优势。
作者介绍了磁粉探伤技术的特点和应用范围,并进一步分析了影响磁粉探伤技术灵敏度的主要因素。
关键词:磁粉检测;特点;灵敏度影响因素1 概述近年来,磁粉探测技术在花卉,石油,机械等领域得到了广泛的应用。
在对石油化工所用的压力容器和高压锅炉制造过程中的表面检测中,磁粉检查被认为是铁磁性材料最行之有效、最可靠的一种表面检测方法。
在实际的检测过程中,人们最关心的是磁粉检测的可靠性,但磁粉检测的灵敏度也非常重要。
只有提高磁粉检测的灵敏度,才能有效提高磁粉检测的可靠性,因此磁粉检测的可靠性和灵敏度密切结合[1]。
磁粉检测的原理是:在被检查的铁磁材料被设备磁化之后,如果材料表面或表面附近存在不连续缺陷,它会使磁化后的磁力线局部泄漏并形成局部磁场。
这些磁场吸附工件表面存在的磁粉后,通过光的照射(一般为紫外光或白光)形成肉眼可见的磁痕,从而把缺陷的大小、位置和形状等特征显现出来。
2 磁粉检测方法磁粉检测显示显示介质为磁粉,根据检测到的工件施加磁粉的方法和时间可分为剩磁法和连续法。
根据磁化时施加的磁粉介质的类型,磁粉检测可分为干法和湿法。
2.1 干法和湿法所谓干法是指在某些特定情况下湿法不能用于磁粉检测时,根据工艺流程应用于磁化工件的特殊类型的干磁粉。
此时,如果工件上有缺陷,则会显示磁性标记,从而确定缺陷。
干法又被称为干粉法,其多用于检测焊接件的局部区域、大型铸锻件毛坯、大型结构件等,在测试过程中,它通常与便携式磁粉检测设备一起使用。
湿法是通过将磁粉放入水,油或其他液体介质中来检测磁悬浮液的方法。
在检测过程中,有必要确保磁悬浮液的浓度和照度符合标准的要求。
然后,对工件进行磁化,使磁悬浮液中的磁性粉末颗粒在缺陷处产生的泄漏磁场的作用下进入该事件,以显示缺陷的形状和大小。
影响磁粉检测缺陷检出度的因素
影响磁粉检测缺陷检出度的因素磁粉检测是利用缺陷处漏磁场与磁粉相互作用的原理,检测铁磁性材料表面及近表面缺陷的一种无损检测方法。
它的基本原理是:当工件被磁化时,若工件表面及近表面存在不连续,则在不连续的表面和近表面的磁力线就发生了变化,由于不连续内的空气磁导率远比零件的磁导率低,所以磁力线“被迫”从不连续的下部通过,但单位面积内通过的磁力线条数是有限的,这就使该部分磁力线穿过不连续,部分磁力线被挤出零件再进入零件表面。
这些“穿过”和“挤出”的磁力线就在不连续的两边形成漏磁场,并构成了N级和S级。
当把磁粉施在它上面时,此处的漏磁场将吸引聚集探伤过程中施加的磁粉,磁粉便在此处显示缺陷的位置和尺寸及形状等情况,从而判断该处缺陷的性质和大小。
磁粉检测在船舶制造业中有着广泛的应用,船体焊缝、柴油机零部件、钢锻件都有大量的磁粉检测。
它具有设备简单,操作容易,检验迅速,缺陷显示直观,对缺陷的性质、大小和分布易于判定,检测费用省,污染轻。
磁粉探伤法可探测露出表面用肉眼或借助于放大镜也不能直接观察到的微小缺陷,也可探测未露出表面,而且埋藏在表面以下几毫米近表面的缺陷,可检测因淬火、轧制、锻造、焊接、电镀、磨削、疲劳等引起的裂纹,它是一种最有效的表面及近表面检测方法,也是无损检测中常规检测方法之一。
为了保证磁粉检测结果的准确性,在检测工作中就应当认真考虑磁粉检测中对缺陷检出度影响的因素。
一、工件材料的磁特性对缺陷检出度的影响材料的磁特性随着材料成分、结晶状态以及热处理的不同而不同。
不同材料磁化后,所产生的磁饱和感应强度也不同,即使在同一条件下进行磁化,也不能说漏磁都是相同的。
在探伤中,磁化强度一般大致控制在铁磁性材料饱和磁感应强度的80%-90%时为最佳。
又因为磁感应强度B=μH,故试件的磁导率μ越大的材料,缺陷就越容易检出。
为了得到良好的磁痕显示,对试件进行磁化时,选择足够的磁化电流值,根据被检试件的磁特性,使表面有效场的磁通密度达到饱和磁通密度的80%-90%,此时缺陷处产生的漏磁场最强,缺陷的检出度也最佳。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
参数设置对磁记忆技术判断缺陷灵敏度的影
响
摘要研究了提离值b和记录数据间隔s对磁记忆技术判断缺陷灵敏度的影响。
结果表明:垂直于缺陷主平面检测时,b为0~10mm时,磁场强度H p(y)随b值增大下降较为明显,磁场梯度K值成线性下降;b>10mm 时,H p(y)和K随b增大均下降较小。
对于磁信号异常较为明显的部位,本试验中可最大在距其55mm远的距离检测到信号异常。
为得到较高的灵敏度,提高检测准确度,在不损伤探头的前提下,应尽量减小b值。
s大小对磁记忆信号影响较小,但也不可太大。
关键词磁记忆检测信号;提离值;记录数据间隔
1 引言
自1998年俄罗斯学者Dubov[1]将磁记忆技术介绍入中国以后,该技术受到了各个领域研究人员的广泛关注[2]。
该技术检测时不需要施加外磁场,检测信号相对较弱,因此,对其检测过程中的影响因素要有充分了解。
提离较大时,所获得磁信号降低,会降低检测灵敏度。
同时,磁记忆技术检测时不需要打磨构件表面,可以在未拆除保温层前进行检测,在保温层厚度的提离值下,若缺陷部位的磁信号仍可被检测到则可先对检测构件进行普查,根据磁记忆技术检查结果确定哪些部位拆除保温层,对提高检测速度和节约人力、物力有很大帮助。
本试验介绍了提离值与记录数据间隔对磁记忆信号判断缺陷灵敏度的影响。
2 试验
采用磁记忆检测仪对高压无缝气瓶进行检测,对其中标记为ga、gb和g3的信号异常较为明显的部位进行重点检查,经超声波复查这些磁信号异常部位存在小缺陷。
磁记忆检测仪应用俄罗斯产TSC-1M-4型应力集中磁检测仪,1型和2型两种探头,1型探头有4个通道,其中第4个通道用于消除地磁场的影响,2型探头有2个通道。
检测时根据信号异常区域选择探头型号。
磁特征参数为磁场强度H p(y)和磁场梯度K,本试验中所给K值为检测信号异常部位的最大磁场梯度值。
由前期试验结果,可通过磁记忆信号特征判断缺陷的主平面[3],据此,在平行和垂直于缺陷主平面两个方向进行检测。
将不同厚度的木板置于检测部位上方以研究提离对磁信号的影响。
3 结果及讨论
3.1 s对磁记忆信号的影响
检测时固定提离值,调整记录数据的间距
s。
图1所示为磁记忆仪检测gb缺陷时的磁
记忆信号(第二通道),s=1,2,4和16mm。
由于人为操作原因,不同s值时缺陷处的Hp(y)
数值略有不同,但特征一致。
由图1可见,
增大s值使得检测过程中记录数据较少,在磁
记忆信号变化剧烈的位置,数据过渡不平滑,
但这不会影响磁记忆信号分布较宽的缺陷的
甄别;但当缺陷距表面较远,产生磁记忆信号
图1 s值对gb处H p(y)的影响
弱且在表面分布范围较窄时,过大的s值将会
引起记录数据点偏少,引起漏检。
3.2 b对磁记忆信号的影响
磁记忆技术检测的是应力集中和缺陷在地磁场环境中形成的自有漏磁场,其信号较微弱。
图2所示为垂直于ga缺陷主平面检测在不同b值下得到的磁记忆信号。
检测时采用1型探头,
有三个通道采集磁信号,为便于对比,这里只给出第三个通道H p3(y)的信号。
可见,b为1-2mm 时H p3(y)几乎相同,峰峰值在-500~1400A/m之间;随着提离值的增大下降较为明显,当提离值增大至4mm时,H p3 (y)峰峰值在-500~1100A/m,;当提离值增大到16mm时,H p3 (y)分布范围明显变小,在-200~300A/m之间。
继续增大提离值,所得磁记忆信号较微弱,易于引起漏检。
图2 垂直于ga主平面检测时,b对Hp(y)的影响
平行于缺陷进行检测时,置于缺陷两侧的探头所测得的磁场强度有相对的极性,且变化趋势相反(见图3),这种特点在检测沿焊缝方向的裂纹和未焊透缺陷时曾经观察到[3]。
对比图3(a)和(b)可见,随b值增大H p(y)幅值降低,检测灵敏度降低。
图3 平行于ga主平面检测,b为2mm(a)和20mm(b)的Hp(y)沿检测位移的变化
g3为气瓶瓶体环向缺陷,沿轴向铺设不同厚度的木板及调节探头距检测表面的距离,测量了b为2-57mm时的磁记忆信号。
如图4所示,当b<10mm时,K值几乎线性下降,由45下降至10;当b为10~20mm,K下降较为缓慢,由10下降为5;当b>20mm时,K随提离的增加降低缓慢。
当提离值大于20mm时,缺陷处K值几乎无法与无缺陷部位的K相区分,故无法判断该部位是否存在缺陷。
但置于缺陷两侧的通道所得H p1(y)和H p3(y)有相反的变化趋势,当b 增大到55mm时,磁场强度的这种变化规律才消失,继续增大b值将无法检测到缺陷。
因此,对于信号异常较强的缺陷,b最大为55mm可判断该部位存在信号异常。
但实际运用中,若存在埋藏缺陷,其自有漏磁信号要经过铁磁性材料才能穿出被检测到,铁磁性材料的磁导率要比空气的大的多,造成外部可检测到的磁信号较少,实际检测中如何尚需更细致的进行研究。
图 4 b对g3缺陷K的影响规律
沿垂直和平行于ga缺陷主平面检测的K值列于图4。
垂直于缺陷主平面时,K值也呈现相似的规律;但平行于缺陷主平面检测时,K值在整个b值下军较小,随b值增大呈缓慢下降的趋势。
综上,要运用垂直和平行于缺陷主平面两个方向的磁信号特征参数来判断是否存在信号异常。
4 结论
研究了提离b和记录数据间隔s对磁特征参数的影响,主要结论有:
1) 磁特征参数随b值增大而降低。
b<10mm时,磁特征参数随b增大降低明显;当b>10mm 时,降低较为缓慢。
2) 对磁信号异常变化较大的缺陷,根据Hp(y)沿检测位移变化特征和K数值大小在一定提离下进行检测。
本试验中,最大提离为55mm。
3) s值选择要合理,一般2~8mm即可。
参考文献
[1] Doubov A A. Diagnostics of metal items and equipment by means of metal magnetic memory[C]. Shantou, China,
1999,181-187.
[2] Dubov A, Kolokolnikov S, Evdokimov M, et al. Estimation of gas and oil pipelines condition based on the method of metal
magnetic memory[C]. Shanghai, China, 2008,25-28.
[3] Guo Pengju Z H G W. Feature of magnetic memory signals of crack and incomplete penetration in welding joints[C]. Jinan: East
China University of Science and Technology Press, 2012,251-254.
作者简介:郭鹏举、女、1980.10.10, 高级工程师、主要从事电磁无损检测技术研究。
