图像火焰监视探头说明书
油火检探头说明书

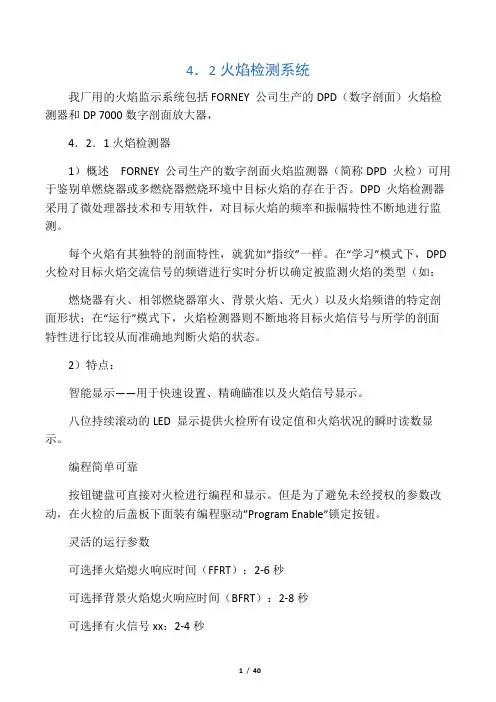

4．2火焰检测系统我厂用的火焰监示系统包括FORNEY 公司生产的DPD（数字剖面）火焰检测器和DP 7000数字剖面放大器，4．2．1火焰检测器1）概述FORNEY 公司生产的数字剖面火焰监测器（简称DPD 火检）可用于鉴别单燃烧器或多燃烧器燃烧环境中目标火焰的存在于否。
DPD 火焰检测器采用了微处理器技术和专用软件，对目标火焰的频率和振幅特性不断地进行监测。
每个火焰有其独特的剖面特性，就犹如“指纹”一样。
在“学习”模式下，DPD 火检对目标火焰交流信号的频谱进行实时分析以确定被监测火焰的类型（如：燃烧器有火、相邻燃烧器窜火、背景火焰、无火）以及火焰频谱的特定剖面形状；在“运行”模式下，火焰检测器则不断地将目标火焰信号与所学的剖面特性进行比较从而准确地判断火焰的状态。
2）特点：智能显示——用于快速设置、精确瞄准以及火焰信号显示。
八位持续滚动的LED 显示提供火检所有设定值和火焰状况的瞬时读数显示。
编程简单可靠按钮键盘可直接对火检进行编程和显示。
但是为了避免未经授权的参数改动，在火检的后盖板下面装有编程驱动”Program Enable”锁定按钮。
灵活的运行参数可选择火焰熄火响应时间（FFRT）：2-6秒可选择背景火焰熄火响应时间（BFRT）：2-8秒可选择有火信号xx：2-4秒可选择xx或摄氏温度显示适用于任何结构的燃烧器适用于低Nox、枪式、摆动式、棒式、环式、层燃式等结构的燃烧器。
适用于任何燃料Super-blue 型DPD 火焰检测器可适用于大多数燃料的火焰监测，而Classic 型DPD 火检适用于煤/油的火焰，我厂所用是Classic 型DPD 火检。
在摆动式燃烧器或者空间受限制的应用中可选用光纤光纤可穿过拥挤的燃烧器空间使火焰检测器实现远程安装。
串行通讯——对火焰参数进行直接、实时的监测和分析通过RS485接口将参数上载/下载至计算机或其它智能设备。
24xx直流工作电压3).安装概述：⑴.用转动安装接头和六角螺钉将DPD 火检安装好。
火焰探测器安装使用说明书
〔安装、使用产品前,请先阅读本手册〕A710系列火焰探测器设计手册某某翼捷工业安防技术某某某某安誉智能科技某某一、工作原理火焰燃烧过程释放出紫外线、可见光、红外线,其中红外局部可分为近红外、中红外、远红外三局部.阳光、电灯、发热物体等均有热辐射,其辐射光谱随物体不同而不同,辐射光谱可能包括紫外线、红外线、可见光等如上图所示,自然界中按不同X围的波长分为紫外局部和红外局部,燃烧物体对应其不同波长的光谱,发出不同程度的辐射.火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征通过检测火焰辐射出的紫外线来识别火灾0.18um-0.4um〔180nm-400nm〕太阳光中小于300nm的紫外线根本被大气层全部吸收,到达地球外表的紫外线都大于300nm优点：反响速度快缺点：易受干扰选用180nm-260nm的紫外传感器,对日光中的紫外线不敏感通过检测火焰辐射出的红外线来识别火灾红外线按照波长分为近红外、中红外、远红外空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用选用两个波长的热释电红外传感器,来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量.两个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射出的红外线来识别火灾.红外线按照波长分为近红外、中红外、远红外.空气中的气体〔如CO、CO2等〕对特定波长的红外线具有强烈的吸收作用.选用三个波长的热释电红外传感器,来检测火焰辐射的红外线两个波长的热释电红外传感器用于检测物质燃烧引起的两个特定波长X围的红外光谱的变化；一个热释电传感器用于检测红外辐射的能量.三个不同波长的传感器向结合,有效区分发热体而非火焰释放的红外线,防止误报警.通过检测火焰辐射的紫外线和红外线来识别火灾通过增加判据,提高探测可靠性.发热物体可以辐射出红外线,一般的低温物体通常不会辐射紫外线.只有火焰既辐射出紫外线,又辐射出红外线含碳物质燃烧发出的辐射在特定波长〔4.3um〕与热物体辐射的红外线具有明显区分,根据次区分,双波长可提高红外探测的可靠性.增加紫外探测判据,更大幅度提高探测可靠性如果没有外部辐射红/紫外线的物体存在,火焰探测器没有任何的响应.同理,如果火焰探测器没有设置主动红外辐射装置,火焰探测器就难以实现污染检测.上图可以看出,同一物体发出的红外辐射能量是一样的,但是假如处于不同的辐射角度,到达红外传感敏感源的能量是不同的,其关系相当于几何上的余弦函数〔COS〕关系,例如当辐射角度为0度〔垂直辐射〕时假如辐射能量为A,如此辐射角度为60度〔斜射〕时辐射能量为cos60 *A=A/2.这就是为什么所有的红外探测器的监视X围为什么为是抛物线锥体而不是等圆锥体的原因.二、性能特点通过特定的传感器选型、火焰识别技术、软件算法,使得活火焰探测器对日光、电弧焊、人工光源、热辐射、电磁干扰等具有极强的防误报警能力.能够有效识别背景噪声,结合软件算法,对火焰辐射敏感.3.自适应、自检测功能可靠的故障自诊断,自动根据探测窗口污染情况调节探测灵敏度轴线探测距离长〔最长大60米〕、监视角度大〔120度〕,保护X围大.防尘、防水、防爆,适用于各种恶劣环境.IP65EX dII CT6,DIP A20 TA.T6<粉尘防爆>火警、故障继电器输出,方便与各种报警系统配合使用灵活的视角调节方式探测器在日常使用一段时间后,需进展清洗维护工作,一般可直接用水清洗,对存在油污等情况下可直接用酒精清洗外监视窗口,无需专人、专用工具.三、技术参数四、适用场合1. A710火焰探测器系列产品分为普通场合应用和防爆场合应用两类产品.防爆型产品均在产品外壳的标签上标注产品防爆等级参数.没有标注防爆等级的产品只能用于没有防爆要求的普通场合,不能在有防爆要求的场所使用,有防爆要求的场所必须使用带有防爆等级标志的防爆型产品.2. A710 火焰探测器标准型产品的工作温度X围为0°C -50°C,超出此工作温度X围的使用应选用温度增强型产品,增强型产品的工作温度X围为-40°C -70°C.用户需要防爆型产品和温度增强型产品须在产品订货单上明确标明.3. A710系列火焰探测器的主要适用特点A710/IR2双波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.A710/UV紫外火焰探测器既可以监测碳氢化合物火焰〔汽油、丙烷、甲烷、酒精等〕也可以识别非碳氢化合物火焰〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕.但不适用在经常产生焊接弧光、电弧的场所使用,也不适于在闪电光下暴露的场合使用.A710UV/IR2火焰探测器从根本上解决了紫外传感器容易受到闪电、电焊弧光、X射线等因素影响和红外传感器容易受到工业照明、太阳光、闪烁或移动的发热物体等因素的影响而造成探测器误报警的问题,适用于有较高火焰监测要求的各种场合.A710/IR3三波长红外火焰探测器适用于无烟液体和气体火灾以与产生烟的明火火灾探测,诸如含碳材料的明火燃烧〔木材、塑料、酒精、油类产品、气体等〕,具有探测灵敏度高、保护面积大、安装使用方便、防尘、防水和抗电磁干扰等特点；不适用于对某些化学物质〔如磷、钠、镁、硫、氢等物质〕燃烧的探测.该探测器具有极高的敏感性和大X围的探测能力,而且对错误报警还有最高的免疫力.包含三个窄带红外传感器和光学过滤器,对CO2发射光谱具有最高的灵敏性.大的探测X围意味着在某些特定区域所需探测器的数量减少,能极大的节约设备和安装本钱.4.适用特殊场所和防爆场合隧道、电厂；军需品、爆炸仓库；印刷企业；硅烷；化学制品装载区；非碳氢化合物〔氢气<Hydrogen>, 硅烷〔Silane〕,肼〔Hydrazine〕, 镁〔Magnesium〕等〕生产、储运；油、气、石化产品生产厂危险品仓库以与可燃物含碳物质的其他场合等.大空间、高蓬顶建筑物体育馆、剧院、电影院、仓库、飞机库、停车场、站台、地下室等.重要物品保管场所和文化财产建筑物电脑机房、档案室、博物馆、文化遗产建筑物、数据保管库等.五、设计方案➢取决于保护场所灵敏度要求➢取决于保护场所可能出现的火源情况➢可能出现的火源类型➢可能出现的火源大小用一只探测器监视房间<适用于中等大小的空间,边长小于42米,对角线小于60米> 用两只探测器监视房间<适用于方形较大空间,最大边长小于42米、对角线距离大于60米> 用两只探测器监视房间<适用于狭长空间,窄边小于42米,长边大于42米,小于84米>用四只探测器监视房间〔适用于超大空间,最大边长小于84米,对角线距离小于120米〕正视图侧视图俯视图六、安装指导A710火焰探测器配有固定安装支架,现场安装非常方便,探测器使用24V供电,输出信号接口的标准配置为一个继电器常开触点,其他方式的接口作为可选配件提供.➢选择恰当的安装角度,防止探测盲区.考虑到被保护区域的空间结构不同,红外火焰探测器的监视X围为抛物线锥体,其轴线方向探测距离最长.因此,在安装时应将红外火焰探测器的轴线方向正对〔或背对〕被保护区的方向,这样,使得红外火焰探测器的有效监视X 围覆盖危险的探测区域,防止探测盲区.➢选择恰当的安装高度,防止因障碍物引起的探测盲区.当被保护物体具有相当高度,容易造成遮挡等情况下,因此,为防止障碍物的遮挡,应尽量提高火焰探测器的安装高度,以俯视状态监视探测区域,能够最大限度地减少障碍物造成的探测盲区.➢探测器应该对警戒区内各可能发生的火灾均保持直接入射,尽量防止间接入射和反射.➢在探测器的有效探测X围内,不能受到障碍物的阻挡,其中包括玻璃等透明的材料和其他隔离物 .6.火焰探测器的安装方式图七、设备接线1.接线端子定义,接线端子如下：,FLD为公共端、FLK为常开端、FLB为常闭端,<负载能力2A/30VDC>FRK/FRD/FRB 火警继电器的触点输出,FRD为公共端、FRK为常开端、FRB为常闭端,<负载能力2A/30VDC>GND 可复位供电电源负极﹢24V可复位供电电源正极➢所有信号线均采用Rvs-2×1.5mm线,信号电缆要走单独缆架与动力电缆隔开.➢布线施工应当严格依据设计图纸.➢导线应当穿入金属电线管.➢施工中应当注意不要将导线的外皮拉破.➢导线的连接处应当焊接,采用绝缘包装处理,也可以采用专用夹件连接.➢导线之间、导线和电线管之间的绝缘阻抗应当达到20兆欧.八、探测器灵敏度设定火焰探测器分三级灵敏度,针对由近到远的三个探测距离分别对应3级、2级、1级灵敏度.通过磁铁吸合探测器前段的灵敏度调节用干簧管,可现场调节探测器灵敏度,根据上电期间显示灯的闪烁频率,可查看当前灵敏度.标准出厂产品灵敏度设置为3级灵敏度,用户可根据现场情况修改探测器灵敏度,假如有其他灵敏度要求须在订货单上说明.九、与火灾报警系统连接火焰探测器可以任意厂家的消防火灾报警控制系统连接,通过输入模块,将火焰探测器的火警、故障等信号传送至火灾报警控制系统.如如下图所示：十、维护与保养探测器报警测试建议每个月对火焰探测器进展一次报警试验,使用专用的报警信号发生器,距离探测器探测窗口10cM的地方〔场所允许的情况下可使用打火机近距离点燃测试〕,启动报警信号发生器,探测器应该能在大约10秒钟左右报火警.探测器窗口污染清理需经常检查探测器探测窗口外表积灰和受污染情况,建议每个月对探测器镜头进展清洗,可以用酒精和清水擦洗.用户不得自行拆卸探测器,当探测器出现问题,应向供货商咨询相应的处理方法,必要时应返回生产厂家进展维护或维修.十一、故障分析、排除十二、运输、储存探测器在运输、储存、安装、调试、维护过程中要轻拿轻放,防止跌落、碰撞、挤压、摩擦等情况造成损伤.我们将尽力确保产品资料的准确和与时更新,本手册不能涵盖所有的具体应用和表现产品所有的技术特性.由于产品与技术的进步,个别细节可能变化而毋需事先通知.如需要更多或更新的资料,请联系我公司.某某翼捷工业安全公司：021-********：021-********：201204地址：某某浦东莲溪路1210号3号楼。
火焰探头FL4000H中文使用说明书
Model FL4000H 多光谱红外火焰探测器使用说明书（译稿）FL4000H目录图目录 (III)表目录 (IV)快速指导 (1)探测器的组装与接线 (1)给探测器通电 (3)用测试灯测试探测器 (3)关于此手册 (3)通用符号 (4)其它帮助信息 (4)1.0 安装前准备 (5)1.1系统完整性检验 (5)1.2安全系统的试运行 (5)1.3特别警告 (5)1.4术语表 (6)2.0 产品总观 (8)2.1总述 (8)2.2性能与优点 (8)2.3应用 (9)2.4运行原理 (9)3.0安装 (15)3.1仪表的拆封 (15)3.2所需工具 (15)3.3探测器安装地点指南 (16)3.4现场接线步骤 (19)3.5探测器的安装 (19)3.6端子连接 (21)3.7拨扭开关可选设置 (28)3.8FL4000H的供电 (29)3.9测试线和继电器复位线的接地 (29)4.0 MODBUS 界面 (30)4.1介绍 (30)4.2通信从机地址 (30)4.3波特率 (30)4.4数据格式 (30)4.5支持的功能代码 (31)4.6MODBUS读状态协议（查询/响应） (31)4.7MODBUS写指令协议（查询/响应） (32)4.8异常响应和异常代码 (32)4.9指令寄存器地址 (33)4.10命令寄存器细则 (37)5.0 保养与维修 (51)5.1日常保养 (51)5.2清洗蓝宝石窗口 (51)5.3灵敏度核对 (52)5.4存贮 (52)6.0 故障分析 (53)6.1故障分析表 (53)6.2总装 (53)7.0 客户支持 (55)7.1GM公司办事处 (55)7.2其它帮助信息 (55)8.0 附录 (56)8.1担保 (56)8.2技术参数 (56)8.3管理机构认证 (58)8.4对误报警源的响应 (59)8.5备件和附件 (60)9.0 附录A (63)图目录图1：FL4000H壳体 (1)图2：安装说明 (2)图3：壁装 (2)图4：支架组件 (2)图5：现场接线端子用于火灾报警系统接线图 (3)图6：FL4000H前视图 (8)图7：测试灯闪烁选项 (13)图8：测试线接地或MODBUS命令选项 (14)图9：水平视角-正庚烷-高灵敏度 (16)图10：水平视角-正庚烷-中灵敏度 (17)图11：水平视角-正庚烷-低灵敏度 (17)图12：垂直视角-正庚烷-高灵敏度 (17)图13：垂直视角-正庚烷-中灵敏度 (18)图14：垂直视角-正庚烷-低灵敏度 (18)图15：FL4000H壳体 (19)图16：探测器的安装 (20)图17：仪表尺寸图 (21)图18：剥线长度 (21)图19：探测器的壳体底座和端子板 (22)图20：端子连接 (23)图21：继电器触点保护电路 (24)图22：接线图－复位继电器、测试模式、报警测试 (26)图23：拨扭开关的位置 (28)图24：命令寄存器 (40)图25：光学器件的清洗 (52)图26：FL4000H截面图 (54)图27：TL105测试灯下面的功能板 (63)表目录表1：术语表 (7)表2：工业应用例子 (9)表3：不同运行情况下发光二极管的闪光顺序 (10)表4：所需工具 (15)表5：高灵敏度区所能覆盖的最大视角 (16)表6:正庚烷的灵敏度设定 (18)表7：端子板的连接 (22)表8：报警继电器端子 (23)表9：预报警继电器端子 (24)表10：故障继电器端子 (24)表11：报警复位端子 (25)表12：测试模式端子 (25)表13：报警测试端子 (25)表14：模拟输出端子 (26)表15：模拟输出电流 (26)表16：输入阻抗250Ω时的最大电缆长度 (27)表17：电源端子 (27)表18：适用于+24VDC的最长电缆长度 (27)表19：MODBUS端子 (27)表20：机架接地端 (28)表21：：拨扭开关位置选项 (29)表22：可选择的波特率 (30)表23：可选择的数据格式 (31)表24：MODBUS读寄存器请求 (31)表25：MODBUS读寄存器响应 (32)表26：MODBUS写寄存器请求 (32)表27：MODBUS写寄存器响应 (32)表28：异常响应 (33)表29：异常代码 (33)表30：命令寄存器地址 (37)表31：状态模式值 (38)表32:MODBUS错误编码 (38)表33：指令1波特率 (41)表34：可选择的数据格式 (42)表35：事件记录时间格式 (47)表36：故障分析表 (53)表37：GM办事处 (55)表38：高灵敏度设置时的抗误报警能力 (59)表39：在有误报警源的情况下，探测器对火焰的响应（高灵敏度） (60)表40：备件表 (60)表41：探测器测验模式启动或用测试灯触发探测器报警 (64)快速指导探测器的组装与接线要特别注意导管密封入口（加拿大电气规范手册第一部分 18-154 节）。
火焰检测传感器模块使用说明
诚信、热情、专业
龙戈电子-火焰检测传感器使用说明书
P0 = cmd; _nop_(); _nop_(); _nop_(); _nop_(); LCD_EP = 1; _nop_(); _nop_(); _nop_(); _nop_(); LCD_EP = 0; }
void lcd_pos(BYTE pos) { lcd_wcmd(pos | 0x80); }
龙戈电子：
诚信、热情、专业
龙戈电子-火焰检测传感器使用说明书
break; }
} } void flash() {
for(i=0;i<12;i++) { delay(600); } lcd_wcmd(0x08); for(i=0;i<12;i++) { delay(200); } lcd_wcmd(0x0c);
龙戈电子：
诚信、热情、专业
龙戈电子-火焰检测传感器使用说明书
BYTE code dis2[] = {""}; BYTE code dis3[] = {" TEST...... "}; BYTE code dis5[] = {""}; BYTE code Fire[] = {"Fire "}; BYTE code Safe[] = {"Safe "};
/********************************************************************
说明：1、 当着火时，传感器输出低电平 1602 液晶显示 Fire 蜂鸣器响
2、 传感器常态时输出高电平
1602 液晶显示 Safe
油火检探头说明书

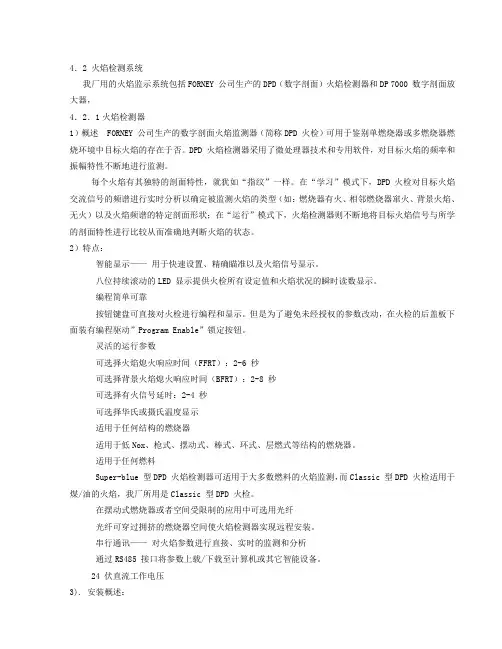

4．2 火焰检测系统我厂用的火焰监示系统包括FORNEY 公司生产的DPD（数字剖面）火焰检测器和DP 7000 数字剖面放大器，4．2．1火焰检测器1）概述 FORNEY 公司生产的数字剖面火焰监测器（简称DPD 火检）可用于鉴别单燃烧器或多燃烧器燃烧环境中目标火焰的存在于否。
DPD 火焰检测器采用了微处理器技术和专用软件，对目标火焰的频率和振幅特性不断地进行监测。
每个火焰有其独特的剖面特性，就犹如“指纹”一样。
在“学习”模式下，DPD 火检对目标火焰交流信号的频谱进行实时分析以确定被监测火焰的类型（如：燃烧器有火、相邻燃烧器窜火、背景火焰、无火）以及火焰频谱的特定剖面形状；在“运行”模式下，火焰检测器则不断地将目标火焰信号与所学的剖面特性进行比较从而准确地判断火焰的状态。
2）特点：智能显示——用于快速设置、精确瞄准以及火焰信号显示。
八位持续滚动的LED 显示提供火检所有设定值和火焰状况的瞬时读数显示。
编程简单可靠按钮键盘可直接对火检进行编程和显示。
但是为了避免未经授权的参数改动，在火检的后盖板下面装有编程驱动”Program Enable”锁定按钮。
灵活的运行参数可选择火焰熄火响应时间（FFRT）：2-6 秒可选择背景火焰熄火响应时间（BFRT）：2-8 秒可选择有火信号延时：2-4 秒可选择华氏或摄氏温度显示适用于任何结构的燃烧器适用于低Nox、枪式、摆动式、棒式、环式、层燃式等结构的燃烧器。
适用于任何燃料Super-blue 型DPD 火焰检测器可适用于大多数燃料的火焰监测，而Classic 型DPD 火检适用于煤/油的火焰，我厂所用是Classic 型DPD 火检。
在摆动式燃烧器或者空间受限制的应用中可选用光纤光纤可穿过拥挤的燃烧器空间使火焰检测器实现远程安装。
串行通讯——对火焰参数进行直接、实时的监测和分析通过RS485 接口将参数上载/下载至计算机或其它智能设备。
24 伏直流工作电压3). 安装概述：⑴. 用转动安装接头和六角螺钉将DPD 火检安装好。
火焰探测器说明书
JTGB-HW-BK51Ex/IR3隔爆型红外火焰探测器(IR3)安装使用说明书(Ver.1.0, 2008.04)西安博康电子有限公司一、概述JTGB-HW-BK51x/IR3隔爆型红外火焰探测器（以下简称探测器）是由西安博康电子有限公司研制开发生产的，根据GB3836.1-2000 《爆炸性气体环境用电气设备第1部分: 通用要求》，GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护等级IP代码》的规定制成防爆外壳，其防爆标志为ExdⅡCT6，适用于工厂，温度组别为T1～T6组，出现或可能出现的爆炸危险场所作为火灾探测之用。
1.1 产品特点a)内置防雷措施b)电磁辐射、日光及背景热辐射免疫c)多频三波长红外探测专利技术d)宽温度运行范围e)多种输出方式，灵活方便f)低功耗，高灵敏度g)独特的外型设计，安装维护方便快捷h)多微处理器，性能可靠i)防护等级IP651.2 主要用途及适用范围适用于一般工业（如各类油库、酒库、化工库、飞机库、军火库、液化气站、大型电站等）与民用建筑中火灾萌发时无阴燃阶段，突然起火的场所。
1.3 使用环境条件a.周围环境温度-10℃～+55℃；b.周围空气相对湿度不大于95%（40±2℃）；c.出现或可能出现的爆炸危险场所作为火灾探测之用;d. 无显著摇动和剧烈冲击振动的地方。
二、结构特征与工作原理2.1 外型结构2.2 内部结构Array图 2.22.3 工作原理隔爆型红外火焰探测器（IR3）采用三个波长不同的光学红外传感器来识别火焰情况：一个传感器作为火焰探测，另外两个传感器分别作为背景红外辐射的探测，它的设计思想是基于防止误报和提高探测器灵敏度。
同时，每个信号通道采用多频红外技术和自动数字缩放技术（ADZ技术）,再加上探测器灵敏度可以设定，不仅扩展了探测范围而且减少了探测区域内所用的探测器数量。
探测器的这种灵活性不但保证了探测器即使在高风险的工业场合中也能确保产品的适用性和稳定性，而且还确保探测器能以最快的响应时间和在完全无误报的情况下最大程度地完成火焰识别。
锅炉炉膛火焰电视监视系统用户手册
锅炉炉膛火焰电视监视系统用户手册欢迎使用锅炉炉膛火焰电视监视系统！该系统是专门设计用于监视锅炉炉膛内的火焰情况，以确保锅炉运行的安全和高效。
本用户手册将详细介绍如何正确使用该系统。
1. 系统概述：锅炉炉膛火焰电视监视系统由炉膛内置摄像头、显示设备和控制台组成。
摄像头负责采集炉膛内的火焰图像，显示设备用于实时显示火焰图像，控制台用于操作和监视系统的工作状态。
2. 系统安装：请将摄像头安装在炉膛内部，确保其位置能够全面、清晰地拍摄到火焰情况。
将显示设备和控制台安装在指定的位置并连接好电源和信号线。
3. 系统操作：a. 开机与关机：- 首先，确保系统的电源已连接并接通。
- 按下控制台上的电源开关，系统将开始自检并启动。
- 当您需要关闭系统时，请按下控制台上的电源开关，然后断开电源。
b. 显示火焰图像：- 开机后，系统将自动显示炉膛内的火焰图像。
- 如需调整图像亮度、对比度或其他参数，可通过控制台上的调节按钮进行调整。
c. 报警功能：- 当系统检测到异常火焰或其他危险状况时，将触发报警。
- 报警功能可通过控制台上的设置按钮进行设置，包括报警音量、报警方式等。
d. 镜头清洁：- 镜头可能会因为炉膛内的灰尘或污垢而影响图像质量。
- 请按照指导手册中的说明定期清洁镜头，确保图像清晰可见。
4. 安全注意事项：a. 请勿私自拆卸系统的任何部件，以免造成故障或损坏。
b. 使用前请确保系统安装牢固，并无任何松动。
c. 使用过程中发现任何异常或故障，请立即停止使用并联系售后服务。
请仔细阅读本用户手册并按照指导操作系统。
祝您使用愉快！如有任何问题，请随时联系我们的售后服务团队。
5. 系统维护和保养：a. 定期检查和清洁系统的各个部件，包括摄像头、显示设备和控制台。
确保它们没有灰尘或污垢的积累，以免影响系统的工作效果。
b. 检查系统的连接线路和电源线是否损坏，确保它们的连接牢固可靠。
c. 如发现系统存在损坏或故障，请立即停止使用并联系售后服务团队进行维修和更换部件。
EVC-IR火焰探测器技术手册说明书
Nittan Europe LtdHipley StreetOld WokingSurreyGU22 9LQDocument:Product:Reference:Description:Technical ManualEVC-IRF04-60044.Conventional Infrared Flame Detector (EVC-IR) is a flame detectorwhich monitors infrared energy emitted during a fire.PAGE 1 OF 61.0General.The Conventional Infrared Flame Detector (EVC-IR) is a flame detector monitoringinfrared energy emitted during a fire. The Flame detectors are designed to monitor flame in large and high-ceiling areas such as an atrium, or a gymnasium where Heat or Smoke detectors are unable to detect fires quickly.In addition, if this detector is installed near machinery which could be an ignition source, this detector can detect small fires at an early stage.Main Characteristics:•Provides reliability and cost-effectiveness by employing dual infrared wavelengths.±50°.•Provides a supervision angle of 100°（）•Omniview 360°LED Fire Alarm Indicator permits visibility from any angle.•Embedded Self-test function detects a sensor fault and contamination of Element Window Glass.2.0Part Identification.Figure 1: Detector appearance3.0Specification.Product Model EVC-IRType Conventional Infrared Flame DetectorApprovals 0832-CPD-1081 Standard: EN54-10:2002/A1:2005 Detection Method CO2 Resonance Emission, Flame Flicker, Dual WavelengthsOperating V oltage DC24V(Operating Voltage 10 ～30V)Stabilisation Time < 1 minReset Remove power (or reduce Voltage across terminals 3 and 1.6 to blowholding voltage), for > 1 sec.Power on Reset TimeNote 1:4secQuiescent Current Consumption 130µA（）at DC24VAlarm Current 50mA@24V, (Internal 375Ω resistor in series with 6Vdrop) RIL: 2mASupervision Distance 30m (17m～30m）17m 19m 20m 25m 30mViewing Angle 100º Max (±50º)100º 90º 80º 60º 20º LED Indicator Alarm ：LED（RED）ON Fault ：RIL PulsesAmbient Condition -10 ～55℃Materials Head：PC/ABS BlendWeight Head：127gNote 1: Period from when the detector starts operation, during which the detector will not reset3.1Detection Method.The detector monitors fire parameters in the following three ways.CO2 Resonance EmissionBy analysing the light spectrum emitted from a fire, it is determined that the light reaches a peak at 4.3μm in the Infrared area as shown in Figure 2. This is called CO2 Resonance Emission emitted from high temperature CO2, which is a combustion product. The detector detects fire by monitoring this light emission.Figure 2: Diagram for Spectrum of Flame and Temperature ObjectsFlame Flicker FrequencyA fire exhibits expansion and contraction influenced by the balance of burningmaterials, oxygen and heat energy. This causes flame flicker. Pyroelectric infrared detection which is used for this detector considers this flicker as a change of the amount of infrared. It does not have sensitivity to a heat and light source since the amount of light for these sources does not change.The frequency of fire flicker is considered to be 1～10Hz, and the frequency filter circuit removes excess noise.Dual Wavelength SystemAll objects which have temperature emit infrared. However, the black body infrared does not have a characteristic peak. To utilise this difference, a second wavelength sensor has been added and the size is compared. i.e. it detects fire when the output of the first wavelength is greater than the one of the second wavelength.i.e. If the first wavelength level ＞ the second wavelength level ，detects fire Conversely, if the first wavelength level ＜ the second wavelength level ，does not signal a fire conditionBy doing this, it is possible to discriminate the heat source which would be a cause of false alarm more effectively.3.2 Indicator (Omniview)Employing a 360°Omniview indicator, the detector can be installed in any orientation. Sensors can be installed vertically or horizontally. Indicator can be viewed from any angle.Re l a t i v e I n t e n s i t y [%]3.3Self-test FunctionThis detector has a self-test function which checks for contamination of theElement Window Glass and the status of the sensor. This allows the detector tomaintain required sensitivity.If an internal fault is detected, the external RIL terminal pulses.Contaminated Window： 1 pulse every 4sSensor fault： 2 pulses every 4s3.4Connection ConfigurationNEU Connections:Terminal 1: -ve Power In from PanelTerminal 3: +ve Power (12-32V)Terminal 5: RILTerminal 6: -ve Power to Next device4.0Installation Recommendations1) Places where special protection is required or desired for preservation purposes National and Historical Buildings, Libraries, Museums, Temples, Churches, and Private Housings2) Hazardous material Collection and storage areas Car Parks, Garages, Package Distribution Centre, Electric Power Generating Rooms, Truck Yards, Engine Test Rooms3) Flammable Materials Fabrication Areas Paper Mills, Wood Working Factories, Paint Shops, Rubber Product Manufacturers, Machine Shops, Garage Recycling Centres4) Warehouses Paper, Wood, Resins, Rubber, Paper Boards, Clothing 4) Rubbish Collection Areas Garages, Used Tires, Scrap Yards, Paper recyclingCentres5) Others Prevention of fire spread, Forest Fires, Machinery EngineRoomsInstallation Notes:•Supervision distance changes with viewing angle•To change the supervision direction of the detector, a separate sensitivity adjustment is needed.•Please do not install the detector where sufficient maintenance cannot be provided. •Please do not place any obstacles between the detector and the monitored object.Even transparent windows, such as glass or plastics, can be obstacles, to Infra-red radiation.•Sensitivity reduction and detection fault may occur where vibration and electromagnetic interference occur constantly.•Sensitivity reduction and detection fault may occur where there is a constant high heat source flicker.Unsuitable Installation Areas•Where Corrosive gases would be produced•Where flame is a normal condition i.e.: kitchens•Where high temperature is the norm•Direct sunlight•Where a large amount of smoke may occur as the norm•Where a large amount of water vapour is normal•Where condensation is common5.0Maintenance/Inspection.A Maintenance plan corresponding to the installation environment shall be considered.Please ensure routine maintenance/inspection, including cleaning is conducted.。
火焰监视系统__说明书
聚氨酯橡胶管
根
1
12
配套电缆
套
1
13
双画面合成器
台
1
选配，应用于扩展型A、C
14
多媒体操作软件
套
1
选配，应用于扩展型A、C
15
一体化集成操作器
只
1
选配，应用于扩展型A、C
表1 设备配置
六、电缆配置：
编号
电缆名称
规格型号
始端
终端
备注
101*
动力电缆
KVV2×1
动力配电柜
电气控制柜
用户自备
102
伺服控制电缆
气泵控制箱是双联气泵供气系统的操作控制单元。气泵动力电源可以选择220VAC或380VAC。气泵控制箱外形及操作单元面板参见图14。
★技术参数
定时切换时间的设置
自动/手动切换的选择
单台气泵的启动/停止
380VAC电源缺相及电机的过电流保护
图14气泵控制箱
八、锅炉开孔：
LH-NQ气冷内窥式高温工业电视系统的摄像探头视场角达到90度，为保证获取全炉膛监视图像，必须选择合适的炉壁观察孔位置。
提供DCS系统控制接口。
设计多媒体一体化操作界面，供不同需要的用户选择。
六、系统构成：
LH-NQ气冷内窥式高温工业电视系统主要由前端设备、信号传输电缆、控制及显示三部分构成。前端设备包括：高温摄像探头总成（特种耐高温光学镜头、高分辨率CCD摄像机、特种耐高温、耐腐蚀保护套）、炉壁连接体、电动推进器、电气控制柜、气源控制柜等；信号传输电缆包括：视频电缆、控制电缆、视频综合电缆；控制及显示包括：系统控制器、监视器及多媒体操作软件（选配）等。
视频输出： 1.0 Vp-p，75Ω
FSSS火焰监测系统(COEN)用户手册
图11RS232 / RS485转换器………………………………………………………………A9
图12光纤…………………………………………………………………………………A10
图13光纤的典型尺寸………………………………………………………………………A10
ISCAN火焰监测器将监测头和信号处理器设计为一体。无需二次信号处理器或放大器。一体化的火焰监测器减除了绝大部分的安装成本，不再需要放大器柜，放大器组件,预制电缆及现场布线。
ISCAN火焰监测器是以微处理机为基础，采用了最新的固态信号处理技术。运用固态光学传感器探测火焰的存在与否。可同时探测紫外及红外光谱。
2.安装
注：此章节仅适用于基本型和危险区型，光纤型的安装请看见附件F。
2.1火焰监测器安装及冷却风连接
ISCAN火焰监测器有一个1”NPT(F)安装接头。建议使用可旋转型火焰监测器安装件，以便能够进行火焰监测器视线调节。
如使用刚性安装件，请按照2.2所述，在完成初始视线调节后，将火焰监测器固定件临时焊在固定位置，在火焰监测器的视线调节最终确定后再将火焰监测器固定件最终焊接到位。
7. 1设置/程序……………………………………………………………………………27
7. 2浏览火焰监测器文件………………………………………………………………28
7. 3火焰频率……………………………………………………………………………29
7. 4火焰信号……………………………………………………………………………30
4.冷却风压力为火焰监测器冷却风进口与风箱之间的最小压差。
5.Coen的专利(美国专利号48231114)。电子辅助视线指示器位于火焰监测器探头的背部，
火焰探测器和图像型火灾探测器的设置
⽕焰探测器和图像型⽕灾探测器的设置
2 探测器的探测视⾓内不应存在遮挡物。
3 应避免光源直接照射在探测器的探测窗⼝。
4 单波段的⽕焰探测器不应设置在平时有阳光、⽩炽灯等光源直接或间接照射的场所。
条⽂说明（省略）
条⽂说明
注：
1.安装⽕焰探测器或图像型⽕灾探测器的空间应尽量避免强光源存在，如有窗户等设施，⽆法避免阳光射⼊，应避免阳光直接照射探测器的探测窗⼝。
探测器不宜正对着窗⼝安装，可采⽤在侧⾯墙壁安装或在窗⼝⽅向墙壁或顶部吊装，同时应使探测窗⼝避开阳光照射，见上图。
2.应注意由于点型⽕焰探测器在其视⾓中⼼和边缘部分对⽕焰的响应阈值不同（边缘部分灵敏度降低），因此其保护⾯积通常并⾮扇形。
在右图所⽰的扇形中，⿊⾊填充部分为该点型⽕焰探测器可保护范围，红⾊部分为未保护范围。
根据《特种⽕灾探测器》GB 15631-2008和《点型
紫外⽕焰探测器》GB 12791-2006的规定，视⾓边缘处探测距离不应⼩于中⼼处探测距离的
，点型红外⽕焰探测器的视锥⾓应不⼩于45°，点型紫外⽕焰探测器的视锥⾓应不⼩于60°。
在标准规定的条件下，探测器应在30s内发出报警信号，发出报警信号时探测器与⽕焰中⼼距离超过25m时为I级灵敏度，17～25m时为II级灵敏度，12～17m时为III级灵敏度。
3.⽕焰探测器和图像型⽕灾探测器应按照企业设计⼿册合理确定探测器的探测视⾓、探测距离及安装⾼度，以保证探测区域得到有效保护。
图像火检操作说明书
电站锅炉图像火焰检测系统操作说明书北京恒源信达电力技术目录1安装............................................................................................. 错误!未定义书签。
系统要求 ......................................................................................... 错误!未定义书签。
安装步骤 ......................................................................................... 错误!未定义书签。
2操作说明...................................................................................... 错误!未定义书签。
启动画面 ......................................................................................... 错误!未定义书签。
系统参数初始化 .............................................................................. 错误!未定义书签。
视频切换器及DSP设置................................................... 错误!未定义书签。
图像画面及DCS设置....................................................... 错误!未定义书签。
状态信号设置................................................................... 错误!未定义书签。
等离子点火系统高清晰图像火检探头安装使用说明书4[1].5(改)
![等离子点火系统高清晰图像火检探头安装使用说明书4[1].5(改)](https://img.taocdn.com/s3/m/8b16e84669eae009581bec19.png)
更改说明：红字为增添字兰字为删除字橘黄字为疑问等离子点火系统高清晰图像火检探头安装使用说明书烟台龙源电力技术有限公司烟台海融电力技术有限公司前言本使用及维护说明书为主要是给烟台龙源电力技术有限公司所生产的等离子点火系统配套的高清晰图像火检探头使用。
本使用及维护说明书的知识产权和最终解释权归烟台龙源电力技术有限公司和烟台海融电力技术有限公司所有。
本使用及维护说明书发放对象为主要给电厂用户和烟台龙源电力技术有限公司内部工作人员安装调试、运行维护使用，未经烟台龙源电力技术有限公司和烟台海融电力技术有限公司许可，不得外传。
本使用及维护说明书起草人：纪鹏、曹琴审核：李本伟审定：陈学渊批准：郑丽丰目录0 概述 11、高清晰图像火检探头结构特点 12、高清晰图像火检探头技术参数 13、高清晰图像火检探头装配注意事项 24、高清晰图像火检探头安装说明 25. 火检探头在燃烧器上安装孔的位置确定原则 36. 探头风阻特性 47. 高清晰图像火检探头冷却风系统选择原则 48. 风机排风量 59. 常见故障及排除方法 50、概述电站锅炉燃烧的稳定性直接影响到电站的安全和经济运行。
随着我国国民经济和电力工业的迅速发展，电站单机容量不断增大，锅炉设备的结构及其辅机系统更加日趋复杂，煤种变化大，负荷经常调整等因素直接影响锅炉安全运行的因素日益增多，特别是在机组启停过程中，操作频繁，如果一旦遇到运行人员判断失误、操作不当或工况调整不及时等情况，就会造成炉内燃烧不稳定，并可能由此造成发展成炉膛灭火。
若此时未及时发现仍然不断向炉膛内送粉，将就有引起炉膛爆炸的危险。
因此，为了能及时、灵敏、可靠地检测炉内燃烧工况，防止在点火、低负荷等燃烧不稳定工况下发生炉膛爆炸锅炉运行事故，电站锅炉必须配置功能齐全、性能设备可靠的炉膛安全监测系统。
而炉膛安全监测系统投运可靠成功与否，在很大程度上取决于所用的火焰检测器起到关键的作用的可靠和完善。
针对目前国内火检状况，我公司推出了新一代火焰检测装置――图像火检，它是一种利用火焰图像来全程监控炉内火焰燃烧状况，直接而且判断炉内有无灭火情况，不受煤种和负荷变化影响的火焰检测装置。
罗威（ROVAR）火焰探测器 FLAMEVision系列产品手册说明书
The FLAMEVision family of flame• Operator verification The optional built-in videocamera assists operator verification and ensuresoptimum actions are taken. Additional benefit of postevent analysis and to aid and verify alignment• Optimum protection in all weather conditions• FLAMEVision maintains sensitivity using theenhanced IR sensors through heavy rain, snow, fogand morning dew• Use in Hazardous explosive atmospheres• F LAMEVision is approved for protection regardless ofarea classifications for all applications throughout thefacility• Reduced spares inventory and simpler maintenance• I ntrinsically safe, low cost and easy to use testequipment simplifies maintenance and reducesTechnical SpecificationsMechanical - DetectorDimension: 156 mm H x 155 mmW x 99 mm DWeight : 4 kgGland entry: 2 x M20Material: Stainless steel 316L, ANC4BFCLC to BS3146: Part 2Guard/label plate: Stainless steel 316S16 to BS1449: Part 2Screws external: Stainless steel 316 A4 Detection window: SapphireCamera window: Toughened glass Mechanical - BracketDimension: 181 mm H x 125 mm Wx 95 mm DMaterial: Stainless steel 316S16 to BS1449: Part 2Weight: 1.54 kgEnvironmentalOperating temp: -40°C to +80°CStorage temp: -40°C to + 80°COperating temp of camera:-10°C to +50°CStorage temp with camera:-20°C to + 70°C(operating temperature isreduced for T5 risks) Relative humidity : 99% (non condensing) Enclosure: IP 66Flameproof certification:ATEX Ex II 2 G D , IECEx & FMEN54 ApprovalCPR EN54-10:2002 + A1:2005FV400 is classified as Class 1 on the Extended and Nor-mal range settings.FV400 is certified as Class 3 on the Half range setting. FV300 is classified as Class 1Camera SpecificationComposite video: (1 V p-p) into 75 Ohm viatwisted pair balum Horizontal resolution: Standard 450 TVLLight sensitivity (-30 IRE): 0.3 Lux*1 Installation manual should be consulted for specific applications.*2 Feature under implementation.*3 FV421i is not available with a relay output,camera and heater options.Detector performanceMax Range (0.1m² n heptane): FV400 65 m, FV300 50 m*1 Field of view: 90° horizontal, 85° vertical InterfacesFV300Modbus4-20 mA Sink or sourceFire & fault relay contacts NO or NC*Composite video o/pFV400Modbus4-20 mA Sink or sourceConventional detector I/FTyco MZX DigitalFire & fault relay contacts NO or NCComposite Video o/p (Camera option only)HART interface *2ElectricalFV300Supply voltage: 20 to 30 VdcCurrent consumption (max):196 mA quiescent, 205 mAAlarm (24 Vdc)Heater: 90 mA@24vdc Connections: 2.5 mm2 (14AWG) Terminals FV400Supply voltage: 18 to 30 VdcCurrent consumption: 8 mA quiescent 20 mA Alarm(24 Vdc - interface dependant) Camera: 85 mA@24 VWindow Heater: 245 mA @ 24 VExternal supply required only for camera, heater or MOD-BUS optionsConnections: 2.5 mm2 (14AWG) Terminals FV421iSupply Voltage: 18 to 28VCurrent consumption: 1.5mA quiescent, 6ma Alarm(24V, Interface dependent).Please refer to the appropriate technical manuals when utilising any of the Flame Vision range for specific applications and installations.。
火焰离子探测器使用方法说明书
火焰离子探测器使用方法说明书使用方法说明书一、产品概述火焰离子探测器是一种多功能、高精度的火焰检测设备，主要用于监测和探测各种火焰源。
本产品结构紧凑，使用方便，可广泛应用于工业、建筑、交通等领域。
二、产品组成本产品包含以下主要部件：1. 火焰感应器：负责接收和感应火焰信号；2. 控制面板：提供操作和设置功能；3. 报警器：用于发出火灾报警信号；4. 电源适配器：提供电力供应；5. 操作手册：详细说明产品的使用方法和安全注意事项。
三、安全注意事项在使用火焰离子探测器之前，请务必阅读并理解以下安全注意事项：1. 在安装过程中，请确保设备与电源完全断开，避免触电风险；2. 请勿随意拆解或修改设备内部部件，以免引发故障或安全事故；3. 在使用过程中，应注意防止水或其他液体进入设备，以免损坏设备或引发短路；4. 请将探测器安装在离火源较远的位置，避免误报或过早报警。
四、安装步骤1. 将火焰感应器固定在需要监测的区域，确保安装牢固；2. 将控制面板安装在室内便于观察和操作的位置，并连接电源；3. 检查设备的连接线路，确保连接牢固、无松动；4. 按照操作手册中的步骤进行各项设置和调试。
五、操作方法1. 使用操作手册中提供的操作界面说明，熟悉探测器的各项设置和功能；2. 根据需要，设置探测器的灵敏度和报警阈值；3. 定期检查设备连接是否正常，保证正常工作；4. 如需清洁设备，请先断开电源，使用干布轻轻擦拭。
六、故障排查与维护如果设备出现故障或异常情况，请按以下步骤进行排查与维护：1. 检查电源接口是否松动或供电不稳定；2. 检查感应器接线是否正常，排除接线松动或短路情况；3. 清洁设备，确保没有灰尘或杂物引起故障；4. 如有故障无法排除，请联系厂家或专业技术人员进行维修。
七、常见问题与解答1. 问：如何调整灵敏度？答：可在控制面板中进行相应设置，根据实际需求调整灵敏度参数。
2. 问：火焰离子探测器是否适用于户外环境？答：本产品主要适用于室内环境，在户外环境使用时需额外保护措施。
WHTV-L型全炉膛火焰监视系统说明书内容资料
目录一、概述 (2)二、工作原理及功能特点 (2)三、系统主要性能和技术参数 (3)四、系统安装 (10)五、调试及使用 (13)六、日常维护及故障排除 (14)七、定货须知及供货范围 (15)附1：图像处理 (16)1、概述 (16)2、系统特点 (17)3、应用前景 (19)附2、摄像机操作手册 (20)一、特点 (20)二、主要操作控制器及其功能 (20)三、设置 (21)四、设置步骤 (23)一、概述WHTV-L型内窥式全炉膛火焰电视监视系统主要用于内窥监视各种锅炉炉内燃烧工况，让运行人员在集控室内就能观察炉内燃烧工况及点火、灭火情况，及时发现各种危险状况并采取相应措施，从而保证锅炉安全运行。
WHTV-L型内窥式全炉膛火焰电视系统对于指导燃烧操作以及提高锅炉燃烧效率和安全性有着不可缺少的作用。
二、工作原理及功能特点WHTV-L型内窥式全炉膛火焰电视监视系统是利用光学成像系统和光电子耦合技术制成。
本系统采用特殊材料和风冷设计，并用高硬度耐高温的宝石镜片作为保护窗口，可以使摄像探头伸入高温锅炉内，在高温多尘的恶劣环境中长期可靠地工作。
光学传输部分采用优质光学石英材料在1100℃高温下能正常工作，它由两个部分组成,一成像组它的功能与照像机基本相同，把采集到的图像通过凹凸镜片组传输到转像棱镜，经棱镜反射到第二组光学图像传输系统。
把经过光学压缩的成像面经过传输系统移至CCD靶面，在CCD靶面上可得到一个视场角70°—90°的平行光。
摄像部分采用大动态范围的光电自动补偿图像平衡电路，无论锅炉是点火还是满负荷运行，电子快门系统都能适应大范围火焰光强变化，使图像清晰真实。
图像的色度和亮度通过操作器控制,操作器采用光电隔离技术,使操作器控制按钮和摄像系统完全隔离,从而避免了干扰。
通过菜单功能调整图像亮度色彩、倒像、增益、自平衡，使之清晰、真实。
系统采用水平安装，防正压炉门可调节，大视场角探头，可以适用于各种规格的锅炉，并且安装方便，维护简单系统设计了自动进退保护装置,在冷却风压力低时能自动将探头从炉内退出，从而避免探头长时间在炽热的锅炉内被燃烧的火焰烧坏。
霍尼韦尔火焰探测器说明书
霍尼韦尔火焰探测器说明书
霍尼韦尔火焰探测器说明书
一、产品简介：
霍尼韦尔火焰探测器是一种高可靠性的火焰探测设备，适用于公共场所、工矿企业、高层建筑等场所的火灾监测和控制。
该产品采用专业
的光电探测原理，能够快速、准确地检测到火焰，并及时向控制中心
发送信号，从而实现火灾预警和自动报警的功能。
二、产品特点：
1.采用光电探测技术，能够快速、准确地检测火焰；
2.具有高可靠性和稳定性，能够长期运行；
3.可靠性高，具有良好的抗干扰性，避免误报；
4.具有自动测试、自动复位等自我保护功能，保证正常运行；
5.具有智能化的自动干扰监测功能，自动排除干扰信号。
三、安装与使用：
1.安装前，需仔细阅读产品说明书和相关规范，准确选择探测器的安
装位置和安装方式；
2.安装时，需保证探测器与控制中心之间的连接线路质量良好；
3.使用时，需定期检查探测器的工作状况，保证正常运行。
四、注意事项：
1.严禁将该产品拆卸、改装或进行其它非法操作；
2.请勿在高温、高湿、强电磁干扰等环境下使用该产品；
3.如发现探测器出现故障或异常现象，应及时联系生产厂家或售后服
务中心进行处理；
4.禁止对该产品进行任何形式的损坏或破坏，一旦发现，将追究责任。
五、售后服务：
如需售后服务或产品咨询，请拨打相关手机号码，我们将竭诚为您服务。
本说明书仅供参考，最终解释权归霍尼韦尔公司所有。
火焰监视系统__说明书讲解
一、前言：LH-NQ 气冷内窥式高温工业电视系统是在总结 YD-NQ YD-N 及MB 高温工业电视系统成 功经验的基础上，应用最新的科技成果，由吉林隆华电力仪器仪表有限公司与安徽大学电 视技术中心共同研制开发的新一代气冷内窥式高温工业电视系统，适用于电站各类型锅 炉：四角喷燃、对冲、W 火焰及硫化床锅炉。
二、系统概述：LH-NQ 气冷内窥式高温工业电视系统采用微气量保护方式，通过电动推进器将摄像探 头伸入到高温炉膛内获取炉内图像，并将图像信号传输至监视器的特种工业电视系统。
系 统采用结构化设计，安装维修便捷，环境适应性强，抗干扰能力强，耐高温耐腐蚀，视场 角大，图像清晰，用气量少，使用寿命长。
LH-NQ 气冷内窥式高温工业电视系统是火电厂锅炉火焰监视的主要设备。
运行人员在 集控室内监视器上可以清晰观察锅炉内部点火、正常燃烧及灭火等情况，保证锅炉安全、 咼效率运行，并有效减少能源消耗。
三、性能特点：采用专门研制的特种耐高温针孔镜头，视场角大（90o ）,分辨率高（32线对/mm ）,镜片采 用耐高温材料制造，最前端为蓝宝石镜片，极大提高了镜头的耐高温性能、抗污染能力 和使用寿命。
摄像探头无需水冷却，也不需微型制冷器，只要少量压缩空气或氮气吹扫镜头。
高温 镜头具备自清洁功能，克服了传统水冷却摄像探头易堵塞、腐蚀、漏水及管路复杂、 易损坏、使用寿命短等缺点。
同时，由于无需铺设冷却水管道，安装维护简单、工程 费用少。
摄像探头防护罩采用特种耐高温耐腐蚀材料及特殊的结构设计，有效保护高温光学镜 头及摄像机，摄像探头结构设计合理简单，维护方便，使用寿命长。
炉壁连接体前端衬 套伸入炉膛内部分采用先进的铸造高温合金（超合金）作为结构材料，在高温氧化气古袜咗毕火箱盟视系蜒说明书第一篇技术说明==擬Mt毕氛和燃气腐蚀条件下长时间承受较大的工作负荷。
另外，摄像探头最外层伸入炉膛内部分采用先进的超耐磨航空材料进行等离子喷涂，确保探头长期使用图像采集单元采用先进的低照度、高动态范围、高清晰度彩色CCD摄像机，配合我中心开发的可以遥控调节光圈的高温镜头，保证清晰观察炉膛内部图像。
图像火焰监视探头说明书
图像火焰监视探头说明书烟台龙源电力技术股份有限公司2011年6月目录安全注意事项 (2)第一章概述 (2)第二章结构及特点 (2)第三章技术参数 (3)第四章选型说明 (4)第五章安装说明 (4)5.1安装位置的确定原则 (4)5.1.1切圆燃烧锅炉 (4)5.1.2 墙式燃烧锅炉 (5)5.2二次风道内的探头安装 (5)5.3 观火孔上的探头安装 (5)5.4探头安装注意事项 (5)第六章常见故障及排除 (6)备件清单 (6)安全注意事项为防止探头烧损，在炉膛出口温度＞45℃时，严禁停止探头冷却风！第一章概述图像火焰监视探头是利用火焰图像来全程监控炉内火焰燃烧状况，不受煤种和负荷变化影响的火焰监视装置。
其采用广角长焦距工作镜头和彩色CCD摄像机直接拍摄燃烧器火焰图像（视角为85°~90°），提供给操作人员可视化的真实燃烧图像信息。
锅炉运行人员根据燃烧器的火焰图像调整一次风和二次风的配比，提高煤粉的燃尽度和锅炉燃烧效率，减少烟气污染，从而使其达到监控燃烧，指导调控，保证锅炉运行在最佳状态，实现稳定、经济、洁净燃烧的目的。
第二章结构及特点图像火焰监视探头按特性分为挠杆和直杆两类。
图1为挠杆图像火焰监视探头结构图。
它主要由外套管、内套管、长工作距监测镜头等部件组成。
直杆图像火焰监视探头结构与挠杆图像火焰监视探头基本一样，两者区别仅在于外套管，一为直杆，一为挠杆。
图1 挠杆图像火焰监视探头结构图图像火焰监视探头的结构特点：●采用隔热机构，能有效地阻隔二次风传导热及炉膛高温辐射热对其影响。
●镜面采用特种耐温玻璃，能抗1500℃熔融灰渣对镜面的冲刷，保证镜面光滑无损。
●三通道及三组合弧形旋流冷却风喷射机构可使探头保持镜面清净并达到1200℃高温运行。
●内外套管采用哈夫夹环套结构，维修简单方便。
第三章技术参数●探头风阻特性：进口风压2000Pa时，冷却风量68Nm3/h。
●探头外径分别为Ф68mm（挠杆探头），Ф60mm（直杆探头）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图像火焰监视探头说明书
烟台龙源电力技术股份有限公司
2011年6月
目录
安全注意事项............................. 错误!未定义书签。
第一章概述............................. 错误!未定义书签。
第二章结构及特点....................... 错误!未定义书签。
第三章技术参数......................... 错误!未定义书签。
第四章选型说明......................... 错误!未定义书签。
第五章安装说明......................... 错误!未定义书签。
安装位置的确定原则 ..................... 错误!未定义书签。
切圆燃烧锅炉 ........................... 错误!未定义书签。
墙式燃烧锅炉 .......................... 错误!未定义书签。
二次风道内的探头安装 ................... 错误!未定义书签。
观火孔上的探头安装 .................... 错误!未定义书签。
探头安装注意事项 ....................... 错误!未定义书签。
第六章常见故障及排除................... 错误!未定义书签。
备件清单................................. 错误!未定义书签。
安全注意事项
为防止探头烧损，在炉膛出口温度＞45℃时，严禁停止探头冷却风！
第一章概述
图像火焰监视探头是利用火焰图像来全程监控炉内火焰燃烧状况，不受煤种和负荷变化影响的火焰监视装置。
其采用广角长焦距工作镜头和彩色CCD摄像机直接拍摄燃烧器火焰图像（视角为85°~90°），提供给操作人员可视化的真实燃烧图像信息。
锅炉运行人员根据燃烧器的火焰图像调整一次风和二次风的配比，提高煤粉的燃尽度和锅炉燃烧效率，减少烟气污染，从而使其达到监控燃烧，指导调控，保证锅炉运行在最佳状态，实现稳定、经济、洁净燃烧的目的。
第二章结构及特点
图像火焰监视探头按特性分为挠杆和直杆两类。
图1为挠杆图像火焰监视探头结构图。
它主要由外套管、内套管、长工作距监测镜头等部件组成。
直杆图像火焰监视探头结构与挠杆图像火焰监视探头基本一样，两者区别仅在于外套管，一为直杆，一为挠杆。
图1 挠杆图像火焰监视探头结构图
图像火焰监视探头的结构特点：
●采用隔热机构，能有效地阻隔二次风传导热及炉膛高温辐射热对其影响。
●镜面采用特种耐温玻璃，能抗1500℃熔融灰渣对镜面的冲刷，保证镜面光滑无损。
●三通道及三组合弧形旋流冷却风喷射机构可使探头保持镜面清净并达
到1200℃高温运行。
●内外套管采用哈夫夹环套结构，维修简单方便。
第三章技术参数
●探头风阻特性：进口风压2000Pa时，冷却风量68Nm3/h。
●探头外径分别为Ф68mm（挠杆探头），Ф60mm（直杆探头）。
● CCD工作电压U=12V/DC。
●探头运行参数：进口风压≥2500Pa，冷却风量130（250）m3/h。
●探头冷却风要求不能间断，当炉膛出口温度＜45℃时才能停止。
●在距探头测试端1.5m的检测范围，光源颜色及形状不失真。
●在距探头测试端300mm处，能清晰分辩五号字。
●图像画面清亮无可见斑点。
第四章选型说明
公司具备多种型号完善的图像火焰监视探头，根据各种锅炉的实际工况选用不同型号。
—□—2Eg
LHJT
T
改进型
设计序列号
镜组
直杆；II：挠杆
图像火焰监视探头
第五章安装说明
安装位置的确定原则
图像火焰监视探头安装方法正确与否，将会影响火焰判断的准确性。
根据炉型不同，确定开孔位置时要尽可能做到看到火焰的全貌，即包括未燃区、燃烧区、燃尽区，而无偷看现象。
切圆燃烧锅炉
探头安装位置为等离子体燃烧器上方的二次风道内，或等离子体燃烧器侧面的观火孔上。
墙式燃烧锅炉
探头安装位置应在燃烧器二次风道内，应能观察到二次风口内、一次风口外区间的火焰。
二次风道内的探头安装
探头安装在二次风道内时须与配套件QBhj-1哈夫夹导管一起使用。
QBhj-1哈夫夹导管有两种长度规格：长度300mm为通用型；长度1000mm
的用于二次风进口与探头夹角较大的情况，在这种情况下，二次风要经过较长一段距离才能与探头轴线同向。
安装时一般要求探头端面缩入二次风口50~80mm。
哈夫夹导管焊在炉体二次风道端面，探头插入其中，前端再与偏正支架焊接。
转动内套管调整火焰方向位于要求的方位，然后锁定。
观火孔上的探头安装
探头安装在观火孔上时须配套选用QBhj-1A（-1B）哈夫夹导管。
为增长使用寿命，哈夫夹导管必须接通冷却风。
QBhj-1A用于离心风机风源，QBhj-1B用
于压缩空气风源。
探头安装注意事项
安装探头时注意探头下方、前方不可有障碍物遮挡。
锅炉运行中满负荷时因热膨胀造成炉体下沉，将会使探头压在障碍物上，引发机械损伤。
如冷却风管道离探头较近，探头视频线、电源线预留长度过短会因热变形探头随炉体下沉而造成故障。
所以探头与下方的不动物体应留足够间隙。
接插件的接线方式，如图2：
1号管角接电源12V正极；
2号管角接电源12V负极和视频屏蔽线；
3号管角接视频线；
4号管角为空。
图2 接插件的接线方式
第六章常见故障及排除
附录：
备件清单。
