1.施工前准备工作
（1）施工前应对涵洞现场进行勘测，了解涵洞的具体情况。

（2）将施工现场清理干净，确保施工地面平整。

（3）根据涵洞的尺寸和形状，制定施工方案及施工图纸。

2.圆管涵施工技术
（1）定位、布线：根据涵洞的尺寸和形状，在现场进行圆管涵的定位和布线。

（2）开挖：根据涵洞的要求，在原地进行挖掘，并保持涵洞的外沿线清晰。

（3）铺底：在挖掘出的涵洞内铺设一层砂垫，并对其进行压实。

（4）安装圆管：将已准备好的圆管逐段安装到涵洞内，并进行固定。

（5）接头处理：在圆管的接口处进行水泥浆压实以及防渗处理。

（6）进行回填：在涵洞内将刚才挖出的土进行回填，按照设计要求进行压实。

（7）安装验收：进行圆管的安装验收，检查圆管的质量和安全等级要求是否合格。

（8）通水试验：在圆管施工完成后，在必要的情况下进行通水试验，确保圆管在承受水压方面的安全性。

3.施工安全注意事项
（1）在施工现场应设立明显的警示牌和标志，以防止行人误入危险区域。

（2）在施工过程中，应注意用电安全，保持工作现场的通风和照明。

（3）对于涵洞的现场勘测和设计应该尽可能地准确，并在施工过程中注意监测。

（4）对于涵洞的施工人员，应该进行必要的安全防护培训和现场指导，保障人员的关键部位的安全性。

圆管涵施工技术交底

耐久，无风化剥落和裂纹及结构缺陷。

表面不能含有污泥、油质或其他有害物质，以免妨碍正常粘结和有损外露面外观。

⑵砂浆：砌筑砂浆现场拌和，水泥垫高覆盖保存；砂宜用中粗砂，最大粒径不大于5mm，砂浆强度符合设计要求，配合比由试验室给定，勾缝用砂浆强度不低于M7.5。

⑶砌体施工：为了方便施工和保证圬工质量，砌体施工时必须先排水然后按几何尺寸挂线砌筑，禁止在水中直接砌筑。

⑷砂浆根据配合比在拌合站统一拌合，不允许使用人工拌合。

砂浆不允许直接放于地上。

⑸所有石块均应在新拌砂浆之上，在砂浆凝固前，所有缝应满浆（砌缝宽2-4cm），将石块固定就位。

所有石料均应按层砌筑。

⑹浆砌砌体应在砂浆初凝后洒水覆盖养生7 天，养护期间应避免碰撞、振动或承重。

9、防水层施工圆管涵施工完毕，将圆管外侧清扫干净，涂刷两层沥青。

沥青熬制及铺设质量要求如下：熬制用的铁锅或铁桶必须有盖，以便在沥青飞溅或着火时，用以覆盖。

熬制处应设在工地下风方向，与一般工作人员、料堆、房屋等保持一定距离，锅内沥青不得超过锅容积的2/3。

熬制中应不断搅拌至全部为液态为止。

溶化后的沥青应继续加温至175℃（不得超过190℃）。

熬好的沥青在小铁桶中送至工点使用。

使用时的热沥青温度不宜低于150℃。

涂敷工作宜在干燥温暖（温度不低于+5℃）的天气进行。

10、涵洞台背回填圆管涵完成后，待基础及圆管砼强度达到设计强度的100%时，方可进行回填。

按照图纸设计要求，填土材料使用原土，由两侧对称分层仔细夯实。

每层厚度30cm。

管节两侧夯填土的密实度为93%。

涵身两侧应用人工或小型机具对称夯填，1、安全生产保证体系建立由项目经理任组长，安全保卫处、工程部具体负责，专职安全员、现场技术员、施工队长落实，各生产班组长具体实施的安全保证体系。

安全管理层层承包，责任到人。

2、安全生产原则⑴必须坚持“安全第一、预防为主、综合治理”的原则，必须坚持管生产必须管安全的原则。

⑵四不放过原则：事故原因不清楚不放过；事故责任者和应受教育者没有受到教育不放过；没有采取防范措施不放过；事故责任者没有得到处理不放过。

圆管涵施工安全技术交底

圆管涵施工安全技术交底范本1：圆管涵施工安全技术交底1.前言本旨在详细介绍圆管涵施工的安全技术事项，以确保工程施工过程中的安全。

2.施工前准备2.1 圆管涵施工前需要对施工现场进行全面勘查，并定制详细的施工方案。

2.2 需要提前购买和配备好所需的施工材料和设备。

2.3 确保相关人员具备相关专业知识和技能，并进行相应的人员培训。

3.施工过程安全注意事项3.1 圆管涵施工中需要按照相关标准和规范操作，遵循安全操作流程。

3.2 施工现场应设置明显的警示标志，确保施工区域的安全。

3.3 工人应穿着符合安全要求的工作服和防护装备，以防止意外伤害。

3.4 操作过程中要注意避免施工材料和设备的损坏，确保施工质量。

4.应急预案4.1 制定完善的圆管涵施工应急预案，以应对各种可能发生的意外情况。

4.2 在施工现场设置易燃易爆物品和其他危险品的存放区域，并制定相应的储存管理规定。

5.监督与检查5.1 施工现场应设置专人负责安全监督和检查工作。

5.2 对施工过程中的安全隐患和问题及时进行整改和处理。

5.3 加强与相关部门的沟通和协调，确保施工过程中的安全。

6.本所涉及附件（待添加）7.本所涉及的法律名词及注释（待添加）范本2：圆管涵施工安全技术交底1.引言本旨在提供圆管涵施工的安全技术交底，详细介绍了施工过程中需要注意的事项，以确保施工安全。

2.施工前准备2.1 圆管涵施工前应充分了解施工现场的情况，并制定详细的施工方案。

2.2 购买所需的施工材料和设备，并进行充分的检查和准备工作。

2.3 确保参与施工的人员具备相关的专业知识和技能，进行相应的培训和考核。

3.施工过程安全注意事项3.1 施工过程中应按照相关标准和规范进行操作，确保施工质量。

3.2 在施工区域设置明显的警示标识，避免其他人员的误入。

3.3 施工人员应穿着符合安全要求的工作服和防护装备，确保人身安全。

3.4 操作过程中要注意保护施工材料和设备，防止其受损或遗失。

涵管施工技术交底

混凝土振捣完成后，应及时修整、抹平混凝土裸露面，初凝后终凝前再抹第二遍并压光，抹面时禁止洒水。混凝土灌注完成后，应在收浆后 12h 内即应覆盖，采取塑料薄膜封闭覆盖措施进行养护。养护时间不得小于 15 天。当日平均气温低于 5 度时，应采取保温养护措施，并不得对混凝土洒水养护。（4）拆模
混凝土拆模时强度应符合施工图要求，强度应达到设计的 75﹪以上，方可拆除。 7、涵管进出水口
模板表面整平、清理干净后刷新机油或色拉油脱模脱模剂，模板的接缝拼接严密并用胶带粘结平整，以增进混凝土外观质量。
脚手架采用钢管脚手架配合加固螺栓，井身内外模板加固采用用直径 14 钢筋对拉丝固定；竹胶模板外侧采用木方加固，对拉螺栓要使用双螺母，决不能使用单螺母紧固。（2）混凝土灌注宜从低处向高处分层浇筑，浇筑中采用振捣棒分层振捣，每一振点的延续时间宜为 20～30s，插入下层混凝土内的深度宜为 30cm，与侧模应保持 5～10cm 的距离。以混凝土不再沉落，不出现气泡，表面呈现浮浆为度，防止过振、漏振。（3）混凝土的养护
.
.
要紧密、牢固，接缝处用双面胶塞缝，两模板间错牙不得大于 2mm。（3）混凝土浇筑前,模板内积水和杂质应予以清理。（4）混凝土浇筑时应采用插入式振动泵振捣,并保证振捣密实。（每点振捣时间 20～30s 左右,但应视混凝土表面呈水平不再显著下沉、不再冒气泡，表面泛出灰浆准。）（5）基础混凝土浇筑完毕后应进行初平，待混凝土初凝后终凝前应进行精平并满足要求（≤5mm）以保证管节安装。 5、管节安装：（1）混凝土管道安装前应进行外观检查，发现裂缝.保护层脱.落空鼓.接口掉角等缺陷，应及时修补并鉴定合格后，方可使用。（2）各管节应顺流水坡安装，做到管身顺直、平整，保证水流畅通。（3）管节间接缝宽不大于 1cm，管节接缝严密、坚实、不漏水。（4）涵管采用承插管口橡胶圈接口，橡胶圈采用滑动橡胶圈，橡胶圈由预制涵管厂家提供。 6、排水井身施工：（1）模板和支撑

圆管涵施工技术交底

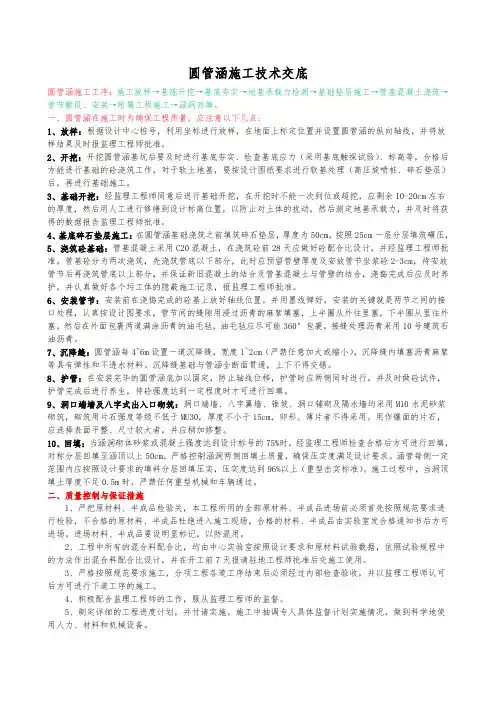

圆管涵施工技术交底圆管涵施工工序：施工放样→基础开挖→基底夯实→地基承载力检测→基础垫层施工→管座混凝土浇筑→管节敷设、安装→附属工程施工→涵洞回填。

一、圆管涵在施工时为确保工程质量，应注意以下几点:1、放样：根据设计中心桩号，利用坐标进行放样，在地面上标定位置并设置圆管涵的纵向轴线，并将放样结果及时报监理工程师批准。

2、开挖：开挖圆管涵基坑后要及时进行基底夯实、检查基底应力（采用基底触探试验）、标高等，合格后方能进行基础的砼浇筑工作，对于软土地基，要按设计图纸要求进行软基处理（高压旋喷桩、碎石垫层）后，再进行基础施工。

3、基础开挖：经监理工程师同意后进行基础开挖，在开挖时不能一次到位或超挖，应剩余10-20cm左右的厚度，然后用人工进行修缮到设计标高位置，以防止对土体的扰动。

然后测定地基承载力，并及时将获得的数据报告监理工程师批准。

4、基底碎石垫层施工：在圆管涵基础浇筑之前填筑碎石垫层，厚度为50cm，按照25cm一层分层填筑碾压，5、浇筑砼基础：管基混凝土采用C20混凝土，在浇筑砼前28天应做好砼配合比设计，并经监理工程师批准。

管基砼分为两次浇筑，先浇筑管底以下部分，此时应预留管壁厚度及安放管节坐浆砼2-3cm，待安放管节后再浇筑管底以上部分，并保证新旧混凝土的结合及管基混凝土与管壁的结合，浇捣完成后应及时养护，并认真做好各个圬工体的隐蔽施工记录，报监理工程师批准。

6、安装管节：安装前在浇捣完成的砼基上放好轴线位置，并用墨线弹好，安装的关键就是两节之间的接口处理，认真按设计图要求，管节间的缝隙用浸过沥青的麻絮填塞，上半圈从外往里塞，下半圈从里往外塞，然后在外面包裹两道满涂沥青的油毛毡，油毛毡应尽可能360°包裹。

接缝处理沥青采用10号建筑石油沥青。

7、沉降缝：圆管涵每4~6m设置一道沉降缝，宽度1~2cm（严禁任意加大或缩小），沉降缝内填塞沥青麻絮等具有弹性和不透水材料。

沉降缝基础与管涵全断面贯通，上下不得交错。

圆管涵施工技术交底

圆管涵施工技术交底一、施工方法及要求1、施工准备涵洞施工前应根据设计资料进行现场核对,场实际情况与设计不符,要及时把结果上报,以便在施工前做相应调整;施工前经现场测量定位后,实测原地面高程,用白灰撒上基础开挖线,以防机械开挖时轴线偏移;2、基础开挖基础开挖采用人工配合机械施工,现场测量定位后,先用挖掘机挖至设计标高以上处,预留30cm采用人工清底,以避免出现超挖现象,同时人工清底可以确保基底原状土不被扰动和控制基底平整度;基础开挖宽度按管基宽加每侧宽作业面控制,边坡坡度按1:;基底两侧各挖设一条排水沟,以防地表水过多浸泡基底,从而降低基底承载力;3、涵身施工基础开挖至设计标高后,经自检及监理工程师检查合格后,要及时进行涵洞基础的施工,以防基底暴露时间过长而影响地基承载力;若开挖至设计标高后,地质土质较差,其地基承载力小于时,要采取换土措施处理后方可进行基础施工,对于膨胀土地段,管底下砂砾垫层改为砂垫层,厚度为;砼采用现场机械拌合,管基砼分两次浇筑,先浇筑管底以下部分,要预留管壁厚度及安放管节坐浆砼2~3cm,待管节安放就位后,再浇筑管底以上部分,要保证新旧砼以及管基砼与管壁的有效结合;管节安放采用人工配合机械施工,在安放管节的同时,要根据管涵的全长,对管节进行合理的配置,同时要确保洞口端墙的位置准确;管节安装应顺流水坡坡度安装平顺,管道内不得遗留泥土等杂物;涵洞沉降缝在管节接缝处每6m设置一道,缝宽1cm,在施工管接头和防水层以及沉降缝时,要确保管身表面洁净,以防受污染而影响质量;4、洞口八字墙施工八字墙基础与墙身模板均采用组合钢模板,支撑采用普通钢管,在立模过程中应严格按施工图纸的几何尺寸和标高进行控制,基础与墙身混凝土要严格按配合比施工,捣固密实,严禁出现蜂窝、麻面现象;洞口铺砌的浆砌片石,要保证片石强度达到设计要求,砌筑时片石大面朝下,砂浆要填隙饱满;5、土方回填涵洞施工完毕后,当涵洞砌体砂浆或混凝土强度达到设计强度的75%时,即进行涵洞回填土;涵洞采用5%石灰土回填,涵洞顶上及涵身两侧在不小于两倍孔径范围内的填土必须水平分层、对称夯实,密实度要不小于95%;二、实际检测项目三、质量保证措施1、严格按公路桥涵施工技术规范JTJ041-2000和设计图纸要求施工;2、为确保工程质量,每道工序必须经自检和监理工程师检查合格后,方可进行下道工序施工;3、基础开挖要严禁超挖,开挖后要及时严格验槽、施工和回填封闭,以减少各种自然因素对基坑的不利影响;4、管道接口要平整,管缝要嵌塞密实,不得有间断、裂缝、漏水等现象;5、施工过程中,当洞顶覆土厚度小于时,严禁重型机械和车辆通过;四、安全保证措施1、施工作业人员要持证上岗,严格遵守施工规范,文明施工;2、严禁机械带病作业,超负荷运转、夜间施工要有足够的照明设备;3、工地电力设备,线路设专人电工管理,配电箱必须安装漏电保护器,并定期检查;五、环境保护措施１、施工期间,必须遵守国家和地方有关环境保护、控制环境污染的规定,采取必要的措施防止施工中的燃料、油、污水、废料和垃圾等有害物质对河流、池塘、水库、水渠和农田的污染,防治扬尘、汽油等物质对环境空气的污染,防治噪声对环境的污染,把施工对环境、空气和居民生活的影响降低到允许的范围内;２、生产、生活垃圾运到环保部门指定地点堆放,避免污染环境;３、做好当地水系的保护工作,涵洞及排水工程在施工时采取措施,严禁泥砂、泥浆流入河流、水塘;完工后,应及时疏通沟渠、河道;４、施工时被临时占据的河道,施工完毕后,必须立即进行清理,确保河水正常流通;５、施工便道适时洒水,减少粉尘污染;６、粉尘物料工程运输车辆尽量避免通过人口密集的村镇,如必须通过,则用帆布封闭车辆,防止灰尘污染;７、取土场、施工便道在工程施工完毕后,及时按设计要求整修、复耕、恢复植被;８、在村镇居民区等环境敏感区,噪声大的施工作业,应按规定的作业时间施工;六、附图1、施工工艺流程图。

圆管涵施工技术交底模板

钢筋混凝土圆管涵施工技术交底一、编制依据1、炎汝高速公路两阶段施工设计图纸。

2、《公路桥涵通用设计规范》(JTJD60—2004)o3、《公路工程质量检验评定标准》(JTGF80/1-2004)。

4、《公路桥涵地基与基础设计规范》(JTJD63—2007)o5、《公路桥涵施工技术规范》(JTJO41—2004)。

二、施工准备1、施工前首先根据设计图纸对各部尺寸和标高等进行全面复核，无误后方可施工放样。

如有异议，应及时与设计单位联系。

2、清理场地，原地面的树根、淤泥、腐植土予以清除。

3、改移便道，做好周边道路的平整夯实、灌渠改移及临时排水工作。

4、测量定位根据测量控制点，用全站仪定出涵身中心位置及纵横中心线，根据涵台中心桩、纵横向中心线确定涵台准确位置及开挖尺寸，用水准仪测量好高程，填好施工放样报验单报监理工程师批准后，方可开工。

5、原材料的各项试验齐备，并报监理工程师批准。

同时做好原材料的堆放，库存工作。

6、对进场设备进行调试；对参与施工的人员进行技术交底和安全培训。

三、施工方案1、基坑开挖采用机械开挖，人工整修。

为避免地面水冲塌基坑壁，开挖前在基坑顶边缘适当距离设立截水沟。

根据桥涵施工规范和实际地质情况，基坑开挖放坡坡率为1：0.5,开挖距基底设计标高20CnI时，停止开挖，用人工及时修整至设计标高及基坑设计尺寸。

基坑施工时间不可延续过长，切忌泡水。

2、地基处理基坑开挖到设计标高后，立即检测地基承载力，若达不到设计要求(不小于100KPa),需按设计规范要求对地基进行处理，本涵采用砂垫层进行处理。

厚度根据实际情况调整，施工时严格按照规范进行施工。

并报监理工程师批准。

3、基底验收当基坑按设计要求进行地基处理后，按规定报请监理工程师及质检人员及时验收。

验收内容包括：(1)、检查基底的平面位置、尺寸、高程是否符合设计规范要求。

⑵、检查基底容许承载力是否大于设计要求承载力(100Kpa)o(3)、检查基坑开挖和地基处理施工原始记录和试验资料。

圆管涵技术交底

圆管涵工程技术交底一、测量放样圆管涵在施工之前, 首先要通过测量放样来确定涵洞平面轴线位置、涵长以及施工宽度, 并用石灰放出边线。

二、地基处理在管座基础施工之前, 必须对基础地基进行处理。

进行基底的清理与整平, 夯实至符合设计要求。

三、基础浇筑管座C15混凝土基础分两次浇筑: 管下基础先浇一层, 管节安装后再浇筑管底以上部分的管座基础。

在管座基础浇筑之前, 也可先填10厘米左右的砂砾垫层, 用以增加基础的均匀性。

为适应地基的不均匀沉降, 管座基础应设置沉降缝。

岩石地基上也可不做基础而仅在圆管下铺一层垫层混凝土, 其厚度可在5厘米左右。

四、管节安装涵管一般采用预制件。

应待基础强度合格后方可进行管节安装。

管节安装, 应先在基础上标示出涵管的中心线, 并先安装进、出水口处的端部管节以控制涵管全长, 然后逐节安装中部管节。

并保持整体轴线不出现偏位。

各相邻管节应保持底面不出现错口, 安装时应用水平尺对接头处进行检查。

相邻管节的接缝宽度应不大于1～2厘米。

五、接缝处理为防止圆管接头漏水, 应对接缝处进行防水处理。

一般圆管涵采用平口接头, 其接缝通常先用热沥青浸透过的麻絮填塞, 然后用热沥青填充, 最后用涂满热沥青的油毛毡裹两层。

有条件的, 也可对管身段进行涂热沥青防水处理。

六、洞口砌筑圆管涵一般常采用端墙式洞口（也称为一字墙洞口）, 可用砌石或混凝土浇筑。

端墙式洞口一般在端墙外用锥坡与天然沟槽及路基相连接。

石料丰富的地区也可采用八字墙洞口。

为防止水流冲刷, 应对进口沟床及出口沟槽进行铺砌加固, 铺砌长度一般不小于1米, 水流流速较大时可延长铺砌或加深截水墙。

七、涵背回填涵背回填应从涵洞洞身两侧不小于2倍孔径范围内进行水平分层填筑、夯实。

填筑材料宜选用透水性好的砂砾。

八、圆管涵施工的质量要求圆管涵施工的整体质量要求是: 涵洞顺直、进出口平顺, 涵管无阻水现象；外观上要求帽石、一字墙或八字墙平直、无翘曲。
