课题五:车外圆锥面教学目的:1.让学生了解圆锥面在生产和生活中的应用及特点。

2.让学生撑握转动小滑板法车削外圆锥面的方法并能依照图纸加工出带有圆锥面的简单零件。

重点与难点重点：通过学习让学生加工出带有圆锥面的零件，并保证工件大小端直径尺寸锥度（角度）合格。

难点：保证莫氏圆各参数以及锥度达到图纸要求。

集中讲解圆锥配合的特点当圆锥角较小（在3°以下）时可以传递很大的转矩，同轴度较高，能做到无间隙配合。

圆锥各部分名称及尺寸计算。

1.形成：圆锥表面是由与轴线成一定角度且相交于轴线的一条直线段（母线）绕该轴旋转一周所形成的表面。

2.圆锥各部分的名称及尺寸的计算A：名称：C：锥度圆锥半角:2D：大端直径直d:小端直径L：锥度长度B：尺寸计算：CL D d L d D C -=-=或当62πα°时 7.282=α°×C C ：圆锥分类：1. 莫氏圆锥：只要号码相同都有互换性，分为0#：1#：2#：3#：4#：5#：6#：七种；2. 米制圆锥：分为4#；6#；8#；10#；100#；120#；140#；160#；200#；八种号码表示大端直径。

外圆锥的加工方法1. 转动小滑板法○1装夹工件和对刀，使工件旋转中心和主轴中心重合，车刀刀尖必须严格对准工件旋转中心○2根据图样计算出圆锥半角2α。

2α即为小滑板应转动的角度。

○3逆时针转动小滑板粗车外圆锥面。

○4检验圆锥半角合格后精车圆锥面 2．偏移尾坐法：适用于加工锥度小锥形部分较长的工件，必须用两顶尖安装工件。

3．仿形法加工外圆锥四：外圆锥的检测。

A ：万能角度尺的检测B ：用角度样板检测C ：用下弦规检测D ：用涂色法检测E ：用百分表检测外沟槽的加工方法1. 用切槽刀的左刀尖对刀，侧量刀头宽度加上图纸的定位尺寸切入工件。

2. 用中滑板横向进给车出槽深。

3. 用小滑板左右移动保证槽宽。

示范操作加工工艺1.夹持毛坯，伸长50mm，车平端面，粗车外圆￠39×44mm。

转动小滑板法车圆锥说课稿

转动小滑板法车圆锥说课稿各位亲爱的同学们，大家好！今天咱们要聊的这个话题可有意思了！我跟你们说，今天我们要讲的就是“转动小滑板法车圆锥”，听着是不是有点拗口？别担心，接下来我会一步一步带着大家弄明白这个问题，保证你们听了之后，心里就像打了个大大的问号变成了一个大大的“哦”！放心，今天咱们不搞复杂的公式，也不做什么高深的计算，咱们就像聊家常一样，轻松愉快地聊一聊。

好啦，首先啊，大家都知道，咱们平时玩的滑板、滑车这些小玩意儿，都是靠转动来改变方向的，对吧？可是如果咱们把这滑板放在一个特别的车上，让它绕着圆锥的形状转动，那又是什么样的景象呢？别急，听我慢慢道来。

想象一下，假设咱们有一辆小车，它的车轮下面装着一个小滑板，这个滑板在车上可以自由转动。

然后，车身就像圆锥的形状一样，随着滑板的转动，车子会发生什么变化呢？它会不会像转陀螺一样不停旋转？还是说它会平稳地滑行？你们觉得呢？你看，这其实就是我们要探讨的问题了。

转动小滑板法车圆锥，这种情况看似简单，实则充满了有趣的物理奥秘。

它的背后，涉及到了旋转运动、力的传递，甚至还有重力的影响。

别小看这滑板，其实它的作用可不简单哦！滑板就像是一个小小的操控者，它不仅仅是用来“滑”的，还通过转动来调整车身的平衡，甚至影响整个车子的运动轨迹。

你可能会问，这跟我们平时玩滑板有什么不同呢？嘿嘿，其实区别可大了。

你想啊，平时我们用滑板就是直接在地面上推推滑滑，根本不需要考虑什么力的分配或者转动的影响。

可是当这个滑板放到车子上，车子又是一个特殊的圆锥形状时，情况就复杂多了。

圆锥的形状本身就决定了滑板的转动轨迹会受到限制，它不像平地上那样自由。

滑板的转动不仅要克服车身的重力，还要面对车轮的摩擦力。

所有这些力量的相互作用，才决定了车子的最终运动方向。

你们有没有玩过那种滑板车？不是普通的那种滑板车哦，是那种需要用力推，推完之后滑一段距离才停的。

你会发现，如果你推的力度不对，车子就会偏左或偏右，甚至停不下来。

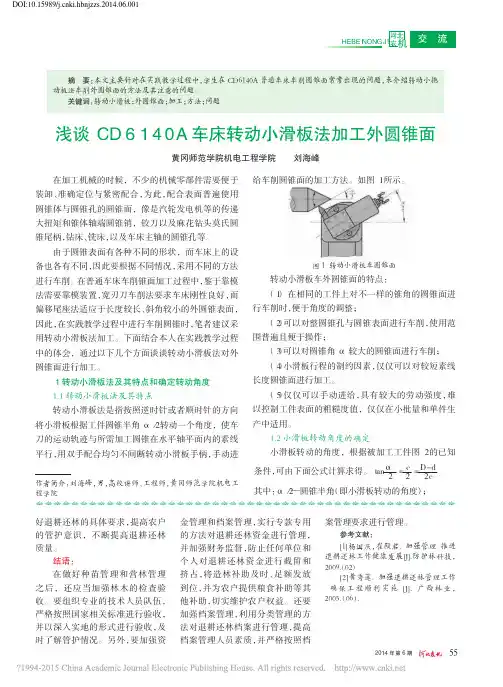

浅谈CD6140A车床转动小滑板法加工外圆锥面

1.1 转动小滑板法及其特点
（５）仅仅可以手动进给，具有较大的劳动强度，难
转动小滑板法是指按照逆时针或者顺时针的方向以控制工件表面的粗糙度值，仅仅在小批量和单件生
将小滑板根据工件圆锥半角 α／２转动一个角度，使车产中适用。
刀的运动轨迹与所需加工圆锥在水平轴平面内的素线
1.2 小滑板转动角度的确定
Ｃ－锥度；
Ｄ—圆锥大端直径；
ｄ —圆锥小端直径；
Ｌ—圆锥大端直径与小端直径处的轴向距离。
（３）如图５，根据刻度对中滑板向前进切且将吃刀量加以调整，将车床开动，双手替换着对小滑板的手柄进行转动，需要确保持续性的手动进给速度。在车到终端的时候，推出中滑板，且迅速地复位小滑板。
图 2 圆锥的计算
２外圆锥面的车削方法 2.1 转动小滑板（１）对于小滑板下转盘的两个螺母用扳手松开；（２）对小滑板转的方向的确定结合工件上外圆锥面顺、倒方向； ①对正外圆锥面进行车削，也就是圆锥大端紧靠小端和主轴尾座方向，需要逆时针地转动小滑板，如图３所示。
DOI:10.15989/ki.hbnjzzs.2014.06.001
河北
ＨＥＢＥＩＮＯＮＧＪＩ农机
交
流
摘要：本文主要针对在实践教学过程中，学生在 CD6140A 普通车床车削圆锥面常常出现的问题，来介绍转动小拖动板法车削外圆锥面的方法及其注意的问题。
关键词：转动小滑板；外圆锥面；加工；方法；问题
（１）在相同的工件上对不一样的锥角的圆锥面进行车削时，便于角度的调整；
（２）可以对整圆锥孔与圆锥表面进行车削，使用范
用转动小滑板法加工。下面结合本人在实践教学过程围普遍且便于操作；
中的体会，通过以下几个方面谈谈转动小滑板法对外圆锥面进行加工。

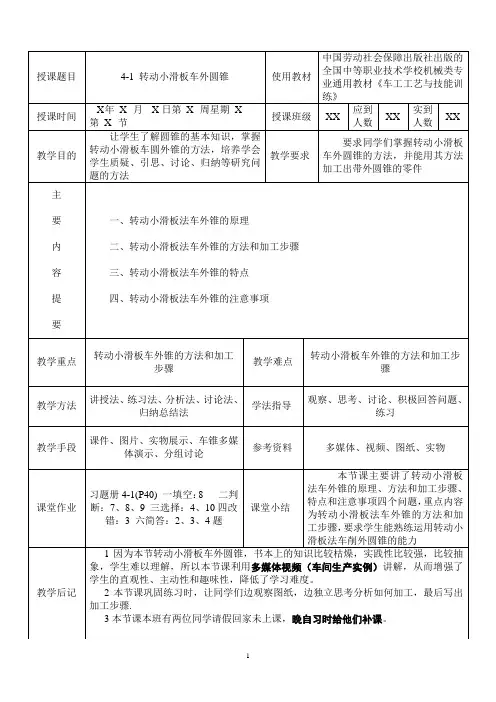

转动小滑板车锥教案
