铅酸蓄电池室设计要点

铅酸蓄电池室设计要点铅酸蓄电池室设计要点随着互联网应用的飞速发展，也推动了大型数据中心或各类计算机机房建设的步伐。

为保障数据中心和机房IT 设备的正常运行，不间断电源（UPS）系统的配置必不可少。

目前，在所有计算机机房和数据中心，给不间断电源系统提供后备电能的主要依靠免维护铅酸蓄电池。

因此，在市电出现异常后，UPS的后备蓄电池正常提供电能就成为数据中心或计算机机房能否安全运行的关键。

目前，数据中心或中大型计算机机房在规划建设时为保证蓄电池正常工作和维护，均设计有单独的电池室为蓄电池安全运行提供保障。

由于铅酸蓄电池是高污染和危险产品，因此国家对它的使用环境及电池室的建设有严格的要求，在设计和施工时要注意以下几个方面。

电池室的承重：机房常用12V100AH的铅酸蓄电池，每节在30公斤左右，中大型机房或数据中心电池数量的配置一般在200节以上，按摆放4层放置40节设计，每平方约1200KG。

这个重量是普通建筑（每平方300~500公斤）无法承受的。

故《计算机机房设计标准GB50174》要求电池室承重电池室活载荷不低于16KN/米2，约每平方1632KG。

因此，电池房一般选择放在地面或楼板经过特殊加固的房间。

电池室的环境：1、温度：铅酸蓄电池内部为化学物质，环境温度过低时，化学反应速度放缓，电池容量会比额定容量降低。

环境温度过高时，化学反应速度加快，会加速电池老化，减少电池使用寿命。

《通信用阀控式铅酸蓄电池质量标准YD/T799-2010》质量要求电池使用温度20~30℃，《计算机机房设计标准GB50174-2008》要求电池室温度15~25℃。

故建议电池室安装空调，温度设定在20~25℃。

2、通风：铅酸蓄电池在过充电后会产生腐蚀性气体和易燃气体，因此必须安装通风换气装置。

《暖通与通风设计规范GB50019》要求电池房应该单独设置排风系统。

通风装置应采用防爆式电动机。

排风口上沿距屋顶距离不大于10CM.。

铅酸蓄电池设计

铅酸蓄电池设计---方法一铅酸蓄电池设计本文以用于电动自行车能源的铅酸蓄电池设计为例，介绍有关设计中的计算和步骤，虽然针对铅酸电池系列，但其中的某些原则和方法，对其它系列的电池设计也有一定的参考价值。

设计要求：电池用途和要求：电动自行车能源，行程50公里，时速20公里。

工作电压：24V 工作电流：9A 循环寿命：250个周期电池组外形尺寸：233×133×204 单腔内格尺寸：60×33×178设计：一、确定单体电池数目：单体电池数目= 工作电压/单体电池额定电压= 24/2 = 12（只）另外根据给定的外形尺寸和内腔尺寸，确定电池组应由12个单元格组成双排结构。

二、单体电池的设计与计算：1.电池容量的确定：提高电性能的途径就是改善限制电极的性能因素，而降低成本则是降低非限制电极因素的用量！(1)额定容量：根据给定条件，电池额定容量为：工作电流×（行程/时速）= 9A×（50km/20kmH-1）=22.5AH≒23AH (2)设计容量：1.1×额定容量=1.1×23=25.3（AH）2.单体电池极板尺寸与数目的确定：1)根据给定的内腔尺寸，确定极板尺寸为：正极板（板栅）：164×58×2.0；负极板（板栅）：164×58×1.4值得注意的是极板的厚度设计。

由于极板厚度直接影响着活物质的利用率。

极板放电产物PbSO4的比容较大，随着放电过程的加深，极板孔率下降，使H2SO4的扩散发生困难，因而极板越厚，活物质的利用率就越低，所以在选择极板厚度时应全面考虑用户提出的性能要求和使用条件。

首先应保证电池的性能指标，这样可能会影响到一些次要的性能指标，如对电池主要要求大功率，低温起动，则设计极板应薄些，然而相应地电池寿命可能就会降低。

反之，如对电池主要须耐较强冲击振动和较长的寿命，则就要设计极板厚些。

蓄电池室设计规范

通风系统应独立设置，确保蓄电池室的空气流通。
通风系统安装要求
通风系统的进风口应设置在蓄电池室的底部，确保吸入新鲜空气。添ຫໍສະໝຸດ 标题添加标题添加标题
添加标题
通风系统的排风口应设置在蓄电池室的顶部，确保排出气体不倒灌。
通风系统的噪音应控制在合理范围内，避免影响室内人员的工作和休息。
日常维护要求
适用性原则
蓄电池室设计应满足使用要求，确保电池安全、稳定地运行。
蓄电池室应具备合理的布局和空间，方便维护、检修和更换电池。
蓄电池室的温度、湿度等环境条件应符合电池的特性要求，保证电池的正常寿命和性能。
蓄电池室的设计应考虑未来扩展的可能性，以满足未来电池容量的增长需求。
监控系统布置
监控系统的作用：实时监控蓄电池室运行状态，保障安全
监控系统的组成：摄像头、显示器、录像机等
监控系统的安装位置：应安装在便于观察且不易被干扰的地方
监控系统的布线要求：应采用专用线缆，避免与电源线混用
蓄电池选型
根据需求选择合适的蓄电池类型，如铅酸蓄电池、锂离子蓄电池等。考虑蓄电池的容量和尺寸，以满足负载需求和安装空间限制。考虑蓄电池的能量密度和循环寿命，以降低运行成本和提高设备利用率。考虑蓄电池的安全性能和环保性能，以确保设备安全可靠和符合环保要求。
蓄电池室设计规范
目录
单击此处添加文本蓄电池室设计原则蓄电池室布局设计蓄电池室设备选型蓄电池室安装施工要求蓄电池室运行维护要求
安全原则
蓄电池室应设置在独立区域，与人员密集区保持安全距离。蓄电池室应具备防爆、防泄漏、防火等安全设施。蓄电池室应定期进行安全检查和维护，确保设备完好无损。蓄电池室应有严格的安全管理制度和应急预案，确保人员安全。

铅酸蓄电池.电池架.电池柜的安规设计规范标准

铅酸蓄电池、电池架、电池柜的安规设计规范艾默生网络能源有限公司修订信息表目录 (4)前言 (5)1 目的 (6)2 范围 (6)3 规范内容 (6)3.1蓄电池产品安规设计要求 (6)3.1.1电池外壳要求 (6)3.1.2电池连接电缆要求 (7)3.2电池架和电池柜的要求 (8)3.2.1使用在一次电路的产品 (8)3.2.2使用在二次电路的产品 (8)3.2.3通风要求 (9)3.2.4保护接地要求 (9)3.2.5安装位置和操作空间要求 (9)3.3蓄电池产品标签的要求 (10)3.3.1标签材料和实验要求 (10)3.3.2产品技术信息标签信息要求 (10)3.3.3警告标签要求 (11)3.3.4环境保护和回收符号要求 (12)3.3.5对产品制造商标示的要求 (12)3.4电池架、电池柜的使用说明和警告标示 (13)3.5安规认证标志的使用 (13)4 附件 (14)本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品的标签设计和安规认证标志使用。

本规范由安规研究室、蓄电池产品线、结构部和生产部门遵照执行。

本规范拟制部门：测试部；本规范拟制人：张光辉；本规范批准人：研发管理办；铅酸蓄电池、电池架、电池柜的安规设计规范1 目的1) 指导蓄电池产品线开发过程设计产品使用； 2) 规范开发过程中必要的安规自测项目和要求；3) 根据产品认证信息库，正确使用安规认证种类和认证标志2 范围本规范适用于艾默生网络能源公司设计和生产的铅酸蓄电池单体、电池架、电池柜。

3 规范内容3.1蓄电池产品安规设计要求 3.1.1电池外壳要求蓄电池的外壳材料要有UL 认证，并且满足阻燃要求的最小厚度，而且根据不同使用环境，应该满足终端产品使用对电池的阻燃要求。

阻燃等级以UL 公布的认证证书为准，阻燃等级的优先等级为：根据最终的使用条件，蓄电池外壳材料的阻燃的要求如下：1）通讯行业标准YD/T996中要求, 电池壳、盖阻燃性能应符合GB/T 2408-1996中的第8.3.2节FH-1(水平级)和第9.3.2中FV-0(垂直级)的要求。

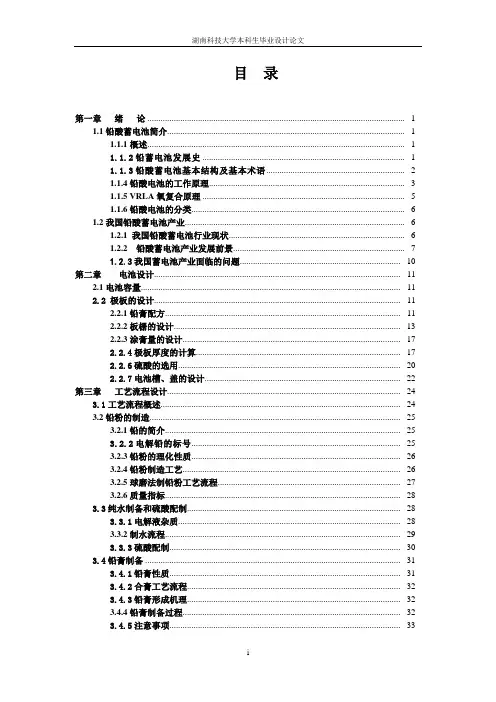

铅酸蓄电池的设计
