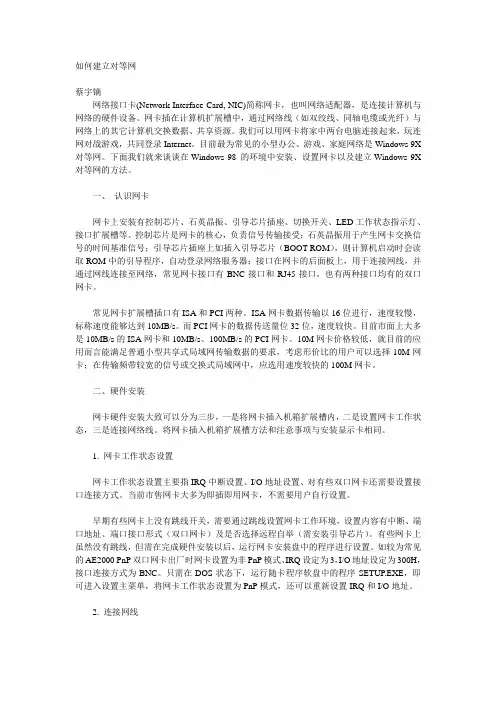

如何建立对等网蔡宇镝网络接口卡(Network Interface Card, NIC)简称网卡,也叫网络适配器,是连接计算机与网络的硬件设备。
网卡插在计算机扩展槽中,通过网络线(如双绞线、同轴电缆或光纤)与网络上的其它计算机交换数据、共享资源。
我们可以用网卡将家中两台电脑连接起来,玩连网对战游戏,共同登录Internet。
目前最为常见的小型办公、游戏、家庭网络是Windows 9X 对等网。
下面我们就来谈谈在Windows 98 的环境中安装、设置网卡以及建立Windows 9X 对等网的方法。
一、认识网卡网卡上安装有控制芯片、石英晶振、引导芯片插座、切换开关、LED工作状态指示灯、接口扩展槽等。
控制芯片是网卡的核心,负责信号传输接受;石英晶振用于产生网卡交换信号的时间基准信号;引导芯片插座上如插入引导芯片(BOOT ROM),则计算机启动时会读取ROM中的引导程序,自动登录网络服务器;接口在网卡的后面板上,用于连接网线,并通过网线连接至网络,常见网卡接口有BNC接口和RJ45接口,也有两种接口均有的双口网卡。
常见网卡扩展槽插口有ISA和PCI两种。
ISA网卡数据传输以16位进行,速度较慢,标称速度能够达到10MB/s。
而PCI网卡的数据传送量位32位,速度较快。
目前市面上大多是10MB/s的ISA网卡和10MB/s、100MB/s的PCI网卡。
10M网卡价格较低,就目前的应用而言能满足普通小型共享式局域网传输数据的要求,考虑形价比的用户可以选择10M网卡;在传输频带较宽的信号或交换式局域网中,应选用速度较快的100M网卡。
二、硬件安装网卡硬件安装大致可以分为三步,一是将网卡插入机箱扩展槽内,二是设置网卡工作状态,三是连接网络线。
将网卡插入机箱扩展槽方法和注意事项与安装显示卡相同。
1. 网卡工作状态设置网卡工作状态设置主要指IRQ中断设置、I/O地址设置、对有些双口网卡还需要设置接口连接方式。
实验一用NetBEUI组建Windows对等网
![实验一用NetBEUI组建Windows对等网](https://img.taocdn.com/s3/m/60bf00c2162ded630b1c59eef8c75fbfc77d94f3.png)
实验一用NetBEUI组建Windows对等网
实验一网线的制作及Windows对等网组建
实验目的:
1.掌握网卡、集线器或交换机的使用。
2.掌握NetBEUI协议及其网络组件得安装配置
3.掌握共享资源的设置、使用
实验环境:
四人一组进行,每组配计算机2台、网卡2块、双绞线2根、RJ45头2个、RJ45钳1把。
打印机、集线器、侧线仪多组合用。
实验步骤:
1.安装网卡及网络驱动程序(略)
2.制作网络连线
3.删除TCP/IP协议、NetBEUI系协议,并安装通信协议NetBEUI
4.安装客户端
5.安装服务
6.配置工作组和计算机名
7.资源共享设置
●文件共享设置
●打印机共享设置
实验报告:
1、简述实验步骤
2、若不安装服务,网上邻居能实现资源共享吗?为什么?
3、在网上邻居中能看见接在同一集线器上的其它实验分组的计算机名
或共享资源名吗?为什么?
4、试一试:用PING命令测试连通性,Ping 某主机的计算机名,能行
吗?Ping命令能用吗?为什么?。
windows 组对等网设计
![windows 组对等网设计](https://img.taocdn.com/s3/m/80fa64e2856a561252d36fec.png)
Windows XP对等网
1、在“网上邻居”图标上单机鼠标右键在弹出的快捷菜单上选择属
性命令打开网络连接窗口
2、在本地连接上单机鼠标右键弹出本地连接属性
3、选中Internet协议(tcp/ip然后单机属性按钮):(选中“使用下
面的IP地址”给本机绑定一个固定的IP地址)
下面需要设置计算机的名称将计算机名设置为一个唯
一的任意值而工作组则必须使用相同的内容包括所有
的字符都必须一致否则将不能访问到。
4、鼠标右键单击我的电脑,左键单击属性进入下图
5、切换到计算机名:
5、点击更改按钮
根据提示重新启动计算机,重新启动后再双击“网上邻居”图标打开网上邻居窗口在其中就可以看到自己和本网内的其他计算机的名字。
当以上设置完成后,如果局域网内有网络服务器端(提供Internet连接服务的计算机),则在“Internet协议(TCP/IP)属性”对话框中还需要设置网管和DNS服务器地址这样才能正常的通过服务器连入Internet。
对等网组建方法
![对等网组建方法](https://img.taocdn.com/s3/m/2b50aae326fff705cc170aa1.png)
对等网……自已动手来组网对等网设置的步骤1. 在Windows XP中配置对等网① 网卡驱动程序的安装② 使用网络配置向导完成了对等网的硬件安装,在Windows XP中安装网卡驱动程序后,运行“设置家庭和小型办公网络” 向导设置对等网的网络参数。
③设置IP地址启动计算机到Windows XP桌面后,设置IP地址和子网掩码。
2. Windows XP下对等网实现网络资源共享完成对等网的安装与配置后,就可以实现对等网中共享资源的访问。
①设置共享文件夹②查看网络资源③搜索计算机④共享打印机个人电脑在我国一些大中城市家庭的普及率已近10%,而不少家庭,现在已拥有两台或者两台以上的计算机。
如何充分利用资源,实现家庭文件传输,打印机、扫描仪和光驱资源的共享,一“猫”支持多机上网呢?这是我们今天要讨论的问题,下面我们用图解的方式详细介绍组建一个对等网的各种方法,希望对读者朋友有所帮助。
两台电脑组成对等网如果你有两台电脑,那么可以这样组建一个对等网。
一、用网卡连接利用这种方式来连接两台电脑,我们需要先准备两块有RJ-45接口的网卡、两个RJ-45水晶接头和一段双绞线。
首先我们需要自己制作一根网线。
这种网线与一般网线的排列方式不一样。
具体的排列方式是双绞线的8股线要求按顺序1与3、2与6交叉相接,也称为跳线。
接下来我们打开机箱,将网卡安装在计算机主板的插槽上。
需要注意的是,由于网卡可能与声卡、显卡互相产生干扰信号,因此需要把网卡安装在远离它们的插槽中。
安装好网卡后,盖上机箱,连好网线。
开机启动Win98,根据提示正确安装网卡驱动程序,系统一般会自动把网卡的中断设置为5,把输入输出范围设置为0300—031f。
双击“我的电脑”→“控制面板”→“网络”→“配置”。
在“配置”项中点击“添加”,选择“协议”,在“协议”中选择“NetBEUI”、“TCP /IP”、“IPX/SPX兼容协议”、“客户为Microsoft网络用户”、“服务为网络上的文件与打印共享”。
Windows对等网的组建
![Windows对等网的组建](https://img.taocdn.com/s3/m/48ab140379563c1ec5da711f.png)
实验四、Windows对等网的组建【实验目的】1、了解对等网的概念及组建方法;2、了解TCP/IP协议的概念及配置;3、掌握对等网的组建及配置;4、掌握网络共享资源的设置及使用;【实验条件】配有网卡的PC机二台一组,安装有Windows XP以上版本的操作系统、一台普通交换机、一条交叉型双绞线和两条直通型双绞线。
【实验任务】一、实验背景通过实验室完成Windows对等网的组建任务,实验室中以两台计算机为一组,计算机操作系统安装Windows XP或Windows Server 2003,IP地址设置为内网保留IP,工作组名取为workgroup。
为了保证实验室内计算机名、IP地址设置不冲突,实验室中计算机按组进行规划,每组计算机的IP地址设置对应如下:01组对应192.168.10.X;02组对应192.168.20.X;03组对应192.168.30.X……。
这里以01组为例进行设置如下:提示:内网保留IP地址设置可参考如下:C类IP地址范围:192.168.0.1-192.168.255.254/24;B类IP地址范围:172.16.0.1-172.31.255.254/16。
二、实验步骤1、制作一条合格的交叉型双绞线并连接两台电脑;2、以管理员身份登录系统,安装网卡驱动程序及网络组件;3、按以上表格要求分别配置两台电脑的计算机名、IP地址、工作组名,并设置共享文件夹;4、使用ping命令测试两台电脑是否可以通信;5、使用网上邻居分别访问对方电脑的共享文件夹;6、拔走交叉线,使用直通线和交换机连接两台电脑;7、再次使用网上邻居分别访问对方电脑的共享文件夹;【实验思考】1、在网上邻居中访问对方计算机时提示“无法访问,您可能没有权限使用网络资源,请与管理员联系”等信息时,请问可能的原因是什么,如何解决?2、如何修改操作系统的连接数限制。
3、一个主机的IP地址是202.112.14.137,掩码是255.255.255.224,要求计算这个主机所在网络的网络地址和广播地址。
对等网组建方法
![对等网组建方法](https://img.taocdn.com/s3/m/73f1db2d3169a4517723a3b0.png)
对等网……自已动手来组网对等网设置的步骤1. 在Windows XP中配置对等网① 网卡驱动程序的安装② 使用网络配置向导完成了对等网的硬件安装,在Windows XP中安装网卡驱动程序后,运行“设置家庭和小型办公网络” 向导设置对等网的网络参数。
③设置IP地址启动计算机到Windows XP桌面后,设置IP地址和子网掩码。
2. Windows XP下对等网实现网络资源共享完成对等网的安装与配置后,就可以实现对等网中共享资源的访问。
①设置共享文件夹②查看网络资源③搜索计算机④共享打印机个人电脑在我国一些大中城市家庭的普及率已近10%,而不少家庭,现在已拥有两台或者两台以上的计算机。
如何充分利用资源,实现家庭文件传输,打印机、扫描仪和光驱资源的共享,一“猫”支持多机上网呢?这是我们今天要讨论的问题,下面我们用图解的方式详细介绍组建一个对等网的各种方法,希望对读者朋友有所帮助。
两台电脑组成对等网如果你有两台电脑,那么可以这样组建一个对等网。
一、用网卡连接利用这种方式来连接两台电脑,我们需要先准备两块有RJ-45接口的网卡、两个RJ-45水晶接头和一段双绞线。
首先我们需要自己制作一根网线。
这种网线与一般网线的排列方式不一样。
具体的排列方式是双绞线的8股线要求按顺序1与3、2与6交叉相接,也称为跳线。
接下来我们打开机箱,将网卡安装在计算机主板的插槽上。
需要注意的是,由于网卡可能与声卡、显卡互相产生干扰信号,因此需要把网卡安装在远离它们的插槽中。
安装好网卡后,盖上机箱,连好网线。
开机启动Win98,根据提示正确安装网卡驱动程序,系统一般会自动把网卡的中断设置为5,把输入输出范围设置为0300—031f。
双击“我的电脑”→“控制面板”→“网络”→“配置”。
在“配置”项中点击“添加”,选择“协议”,在“协议”中选择“NetBEUI”、“TCP /IP”、“IPX/SPX兼容协议”、“客户为Microsoft网络用户”、“服务为网络上的文件与打印共享”。
对等网络的组建
![对等网络的组建](https://img.taocdn.com/s3/m/93b3f70cbd64783e09122b32.png)
三、在Windows XP下组建对 等网
② 使用网络配置向导 完成了对等网的硬件安装,在Windows XP中安装网卡驱动 程序后,运行“设置家庭和小型办公网络” 向导设置对等网的网 络参数。 ③设置IP地址 启动计算机到Windows XP桌面后,设置IP地址和子网掩码。
三、在Windows XP下组建对 等网
4.共享打印机
三、在Windows XP下组建对 等网
某个局域网中只要有一台打印机,使用共享打印机功能 即可满足需要,大大节省了资金投入。将这台打印机共享, 然后在其他计算机上添加网络打印机。这样,所有用户都可 以方便地使用打印机。
①设置打印机共享 ②添加网络打印机
网络打印机的使用方法和本地打印机类似,需要注意的 是,不能有多个用户同时使用一台网络打印机。使用网络打 印机时,提供打印服务的计算机必须处于运行状态。
二、对等网硬件准备和安装
2. 对等网的设备需求 建议为每一台计算机配置PCI总线结构的10/100M自适 应网卡。选用有较好的抗干扰能力的五类或超五类双绞线。 我们可以根据选择的网卡来选择相应种类的集线器或交换机, 同时还要根据目前计算机数量和将来要扩展的计算机数量计 算出所需集线器或交换机的端口数。
在对等网络中除了共享文件之外,还可以共享打印机, 对等网上的打印机可被网络上的任一节点使用,如同使用 本地打印机一样方便。
一、基础知识
2. 对等网的特点
①网络用户较少,一般在20台计算机以内。 ②网络用户都处于同一区域中。
③对于网络来说,网络安全不是最重要的问题。
④网络成本低。 ⑤网络配置和维护简单。 ⑥网络性能较低。 ⑦数据保密性差。
二、对等网硬件准备和安装
3. 设备安装 购置好相应的设备后,将网卡固定在计算机的主机箱内, 按照T568B标准(线序为橙白、橙、绿白、蓝、蓝白、绿、棕 白、棕)将水晶头安装在双绞线两头,使用网络测线仪测试 制作的网线是否连通。把网线的一头插到网卡的RJ45接口中, 另一头插入集线器或交换机的接口中。注意,如果交换机或 集线器带有上联口(UPLINK),请不要将与网卡相连的双绞 线插到上联口。当将主机通过网络连接介质与网络设备连接 到一起后,可以说对等网的硬件安装就已经完毕。
实验六 windwos对等网组建实验
![实验六 windwos对等网组建实验](https://img.taocdn.com/s3/m/97c1f72f3169a4517723a3a6.png)
实验六对等网组建实验( Windows98/2000/xp 互联)实验原因:使用服务器(或其他计算机)提供的共享文件夹、共享打印机是网络最早、最基础的应用。
因为以前的硬件(尤其是硬盘)价格昂贵,早期的许多工作站都没有硬盘或者硬盘很少,只能“共享”使用服务器上的资源。
在现在,使用服务器提供的共享资源,更多的是增加了一些“安全”方面的内容。
另外,“对等网”这一名词也是从使用文件共享类的“文件服务器”开始的,在本节同样做这方面的实验。
一、实验目的:掌握 Windows 对等网的组建方法,掌握使用共享文件夹的使用,以及共享权限、 NTFS 文件权限的设置。
二、实验环境:Windows 98 、 Windows 2000 、 Windows XP 的各 1 台的网络环境。
三、实验步骤:1 、 Windows 98 的网络设置Windows 98 的网络设置是比较简单的,只需要设置 IP 地址、文件和打印共享服务即可。
如果 Windows 98 不对外提供服务,则只需要正确设置 IP 地址和网关地址即可;如果 Windows 98 对外提供文件和打印共享服务,还需要安装“文件和打印共享服务”。
Windows 98 只提供有限的认证,在设置共享资源时,如果没有设置访问密码,则网络上的其他计算机( DOS 、 Windows 98/2000/xp/2003 )都可以使用 Windows 98 提供的共享。
如果 Windows 2000/xp/2003 计算机在访问 Windows 98 的计算机时,如果弹出输入用户名、密码的对话框,其用户名可以随意输入,密码需要正确输入。
在本次操作中,设置 Windows 98 虚拟机 IP 地址为 192.168.1.1 ,安装“文件和打印共享”服务,将 Windows 98 的 D 盘设置为共享,共享名为 D ,权限为“完全”,并且不设置访问密码。
2 、 Windows 2000 的网络及用户设置如果想使用 Windows 2000 提供的文件和打印机共享,假设网络上有一台 Windows 2000 计算机,计算机名称为 win2kser 。
第3章如何组建和配置对等网络
![第3章如何组建和配置对等网络](https://img.taocdn.com/s3/m/dbf518bd3c1ec5da51e270ef.png)
16
第3章 如何组建和配置对等网络 (3) 把制作好的双绞线的一端插入到计算机网卡的RJ-45接
图33添加新硬件向导对话框2单击下一步按钮系统即开始搜索新安装的硬件第3章如何组建和配置对等网络3在新弹出的对话框发现新添加的网卡图34系统找到新添加的网卡4单击下一步按钮第3章如何组建和配置对等网络5如果已知网卡型号则选择搜索设备的最新驱动程序推荐单选项此时就可以通过搜就可以通过搜索windows98安装程序光盘或其他可能有此设备驱动程序的磁盘介质6如果不知网卡的确切型号但有厂家提供的驱动程序则直接选择该单选项7单击下一步按钮图35选择搜索网卡驱动程序的方式第3章如何组建和配置对等网络8在这个对话框中显示了搜索驱动程序的多种定位方法根据实际情况选择一项或多项复选项图36选择网卡驱动程序的定位方法第3章如何组建和配置对等网络10如果选择第6步则出现新的对话框
23
第3章 如何组建和配置对等网络
(13) 完成驱动程序的安装 后,出现最后的对话框。 单击“完成”按钮,安装 完后系统提示要求重新启 动计算机,重启后生效
图3-8 完成网卡驱动程序的安装
24
第3章 如何组建和配置对等网络
3.网卡的配置
网卡的配置是整个对等网组建成功与否的关键,在网卡的配 置中需要做以下几个方面的配置:(1) 安装网络客户;(2) 安装 网络协议;(3) 配置工作组;(4) 配置客户机网卡的IP地址。通 常在安装网卡后,基本的网络组件(如网络客户、TCP/IP协议) 都已安装,我们只需进行一些必要的配置即可。具体的操作步 骤如图3-9~图3-16所示。
项目2 组建Windows对等网络
![项目2 组建Windows对等网络](https://img.taocdn.com/s3/m/a8417f4fcaaedd3383c4d3f0.png)
项目描述
虽然对等网的网络结构比较简单,但根据具体的应用环境和需求, 对等网也因其规模和传输介质类型的不同,其实现的方式也有多种。在 整个组网过程中,总的来说可以分为如下几个步骤: 1.选购网卡; 2.安装网卡及其驱动程序; 3.制作双绞线跳线;
项目描述
4.用交换机组建对等网,如果情况特殊,需要用无线作为有线方式的补 充; 5.设置对等网; 6.设置和使用共享资源。
二、设置计算机的 IP 地址、子网掩码、默认网关、首选 DNS 等参数 右击桌面上“网络”图标,选择“属性”命令,即弹出左图窗口。
设置 IP 地址的操作过程如图所示。
①单击“本地连 接”命令
②单击“属性” 按钮
任务5 对等网设置
二、设置计算机的 IP 地址、子网掩码、默认网关、首选 DNS 等参数 右击桌面上“网上邻居”图标,选择“属性”命令,即弹出“网络
三、设置打印机
“开始”——“设备与打印机”,根据向导设置
任务7 用无线AP组建对等网
一、安装无线AP硬件
1、接入以太网
2、将 POE 基础设备上的 DATA IN 端口出来的直通电缆接入路由器/交
换机中,或交叉电缆的一端接入配置计算机中。 3、将电源适配器接入 POE 基础设备上标有 POWER IN 的接头中,将
二、测试双绞线 将双绞线跳线两端水晶头分别插入测线仪的发射端和接收端,打开电源
左右两端指示灯 闪亮次序号一一 对应,表明双绞 线制作成功
任务4 用交换机组建对等网
一、确定交换机的物理位置 二、双绞线布线 三、连接网卡和交换机 四、交换机级联
任务5 对等网设置
一、设置计算机的工作组名、计算机名、计算机说明
剥开后的4对双绞线线序
任务3 制作与测试双绞线跳线(网线)
第十七章 对等网建设
![第十七章 对等网建设](https://img.taocdn.com/s3/m/ec98b9b069dc5022aaea0067.png)
一,组建windows对等网 一,组建windows对等网
什么是计算机网络? 什么是计算机网络
凡是将分布在不同的地理位置的计算机系统 用通信设备连接起来,再配有网络软件,以 用通信设备连接起来,再配有网络软件, 实现资源共享的系统. 实现资源共享的系统. 网络的特点: 网络的特点: 具有共享信息和资源的能力; 具有共享信息和资源的能力; 具有共享集中管理的能力; 具有共享集中管理的能力; 具有把个人与众多用户连接在一起的能力. 具有把个人与众多用户连接在一起的能力.
(2)子网掩码 子网掩码是一个32位地址,它用于屏蔽IP地址的一部分以区别网络ID 和主机ID;用来将网络分割为多个子网;判断目的主机的IP地址是在本 局域网还是在远程网.在TCP/IP网络上的每一个主机都要求有子网掩码. 这样当TCP/IP网络上的主机相互通信时,就可用子网掩码来判断这些主 机是否在相同的网络段内. 如表4-2所示为各类IP地址所默认的子网掩码,其中值为1的位用来定 出网络的ID号,值为0的位用来定出主机ID.例如,如果某台主机的IP地 址为192.168.101.5,通过分析可以看出它属于C类网络,所以其子网掩码 为 255.255.255.0 , 则 将 这 两 个 数 据 作 逻 辑 与 ( AND ) 运 算 后 结 果 为 192.168.101.0,所得出的值中非0位的字节即为该网络的ID.默认子网掩 码用于不分子网的TCP/IP网络.
这样做的好处是可节省IP地址.例如,某公司想把其网络分成四个部 分,每个部分大约有20台左右的计算机,如果为每部分网络申请一个 C类网络地址,这显然非常浪费(因为C类网络可支持254个主机地 址),而且还会增加路由器的负担,这时就可借助子网掩码,将网络 进一步划分成若干个子网,由于其IP地址的网络地址部分相同,则单 位内部的路由器应能区分不同的子网,而外部的路由器则将这些子网 看成同一个网络.这有助于本单位的主机管理,因为各子网之间用路 由器来相连.
5、组建对等网
![5、组建对等网](https://img.taocdn.com/s3/m/196f4c3d58eef8c75fbfc77da26925c52cc5917f.png)
组建对等网概述对等网简介对等网组网规划对等网的组建及配置常见故障排除5.1.1 组建对等网1、对等网简介概括起来,对等网有如下特点:(1)所有计算机是平等,没有专门的计算机作服务器。
(2)每台计算机各自保存配置信息,在管理时必须分别管理,不能集中统一管理。
(3)对等网主要用于规模较小,安全要求不高的网络环境。
5.1.2 对等网组网规划在组建对等网之前,首先要进行组网规划,如确定网络设备的类型、网线的类型、网卡、网络操作系统的类型等。
1、网络设备的选择集线器、交换机、宽带路由器2、网线的选择同轴电缆、双绞线、光纤、无线3、网卡的选择10MB/S网卡、10/100MB/S网卡、100MB/S网卡、1000MB/S网卡4、网络拓扑结构的选择总线型、星型、混合型5、网络操作系统的选择Windows 98/ME/XP/2000、Windows XP。
5.1.3 对等网的组建及配置1、网络概述及组网目标某公司有办公用计算机20台,安装Windows 2000专业版操作系统。
为实现各计算机之间的文件及打印机共享,要将其组成小型办公局域网。
要求采用当前最流行的网络设备、网络线缆,网络速度达到100MB/S。
2、方案设计组网硬件:(1)交换机1台(端口速率:10/100MB/S;端口数:24个)(2)网卡24块(接口类型:RJ-45接口;带宽:10/100MB/S)(3)5类或超5类非屏蔽双绞线若干(4)水晶头若干(每台计算机至少2个)(5)网线钳1把(6)测线仪一个3、网络组建及配置(1)网线制作及测试(2)硬件连接(3)配置网络(4)网络测试4、排除对等网常见故障(1)网线不通(2)系统找不到网卡(3)网卡驱动程序未安装或安装错误(4)网络组件不完整(5)IP地址未配置或冲突。
3.2 双机互连组建对等网
![3.2 双机互连组建对等网](https://img.taocdn.com/s3/m/544c59c408a1284ac850439b.png)
3.2 双机互连组建对等网将两台PC机互连接起来形成一个计算机网络,可以说是最简单的计算机网络了。
通过学习这个简单的实例,我们可以对计算机网络的组建过程和网络的共享功能有一个比较具体的了解。
1.准备双机互连组网的设备双机互连组网需要如下设备:两台装有Windows 98 的计算机、两块网卡(10M或100M均可)、一条双绞线(长度不超过100M)两只RJ-45水晶头,如图3-1所示。
3-1 双机互连组网2.添加网络协议打开“控制面板”中的“网络”图标,单击“配置”选项卡,在已经安装的网络组件栏里应该发现“TCP/IP”协议,如果没有,请单击添加按键进行添加。
3.安装网卡将两块网卡分别插入两台装有Windows 98的计算机的PCI插槽。
4.安装网卡驱动程序安装网卡驱动程序是一项非常重要而且易出错的工作,一定要十分小心,不同厂家不同型号的网卡有不同的驱动程序,驱动程序与网络型号不同时会使网络卡工作不正常。
当计算机PCI插槽插入了新的网卡以后(一般应在控制面板的设备驱动程序对话框中查看一下当前是否已有了某种旧的网卡驱动程序,若已经有了旧的网卡驱动程序应该将其删除),双击“控制面板”中的“添加新硬件”,计算机会自动搜索出新安装的PCI网卡,在出现对话框要求用户确定在什么地方提供源驱动程序选择项时,键入“A:\win98 ”,同时将网卡驱动程序盘插入软驱,单击“下一步”按键后,计算机会自动完成网卡驱动程序的安装。
如图3-2所示。
图3-2 指定网卡驱动程序位置5.添加网络服务在“桌面”上右击“网络邻居”图标选中“属性”选项,在出现的“配置”对话框中单击“添加”按键,在出现的“请选择网络组件类型”对话框中选中“服务”选项,如图3-3所示。
在“选择网络服务”对话框中选择“Microsoft 网络上的文件和打印机共享”,如图3-4所示。
图3-3 选择网络组件类型图3-4 选择网络服务6.标识计算机在“网络”对话框中,单击“标识”选项卡,输入计算机名字(一台名为win98-1,另一台名为win98-2),如图3-5所示图3-5 确定计算机标识7.设置访问控制在“网络”对话框中单击“访问控制”选项卡,在出现的对话框中选择“共享级网络控制”,如图3-6所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Windows对等网组建简明攻略
一般对等网的组建分为两种形式,一种是不通过集线器(HUB)连接的对等网,简称双机互连,只适合两台计算机之间的连接。
如果是三台计算机,则可以通过将其中一台机器上装上两张网卡的方法来解决;另外一种就是通过集线器(HUB)连接的对等网,下面就这两种形式进行讲解。
一、不通过HUB连接的对等网实施步骤:
1、所需设备
RJ-45接口网卡2张、双胶线若干米、水晶头若干个。
2、安装网卡
与安装其他任何硬件卡一样,将网卡插入PC机的对应的插槽中,固定好,重新启动计算机,如重启后计算机没有自动识别网卡则需要安装驱动程序。
3、双胶线的制作与连接
如果不用HUB直接连接的话,双胶线就要制作成交叉线,制作方法是:取一截双胶线(长度根据需要自行决定),把双绞线的一头外皮剥开,从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好,插入RJ45水晶头;另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好,插入另一个RJ45水晶头。
也就是说,两头的接法刚好相反,接成的线将形成两个交错重叠的叉形,不然的话是连不上的。
然后将制作完成的双胶线两头分别插入两台计算机的网卡上。
4、计算机的设置
本节将仅以WIN 98操作系统下的安装设置方法来叙述。
图1
一栏中,单击“添加”按钮,在“请选择网络组件类型”中双击“协议”(如图2),然后在左边的“厂商”栏中单击“Microsoft”,在右边的“网络协议”栏中双击“TCP/IP”即可(如图3)。
然后再用同样的方法添加
“IPX/SPX兼容协议”和“NetBEUI”两种协议,最后回到“配制”一栏,点击"Microsoft网络上的文件与打印机共享"按钮,将“允许其他用户访问我的文件”和“允许其他计算机使用我的打印机”两项前都打上勾,再“确定”即可,最后在“主网络登陆”选框中选择“Windows登陆”。
图2
接下来要再给本机绑定一个局域网中使用的固定的IP地址。
这个IP地址一般使用“192.168.0.n”(“n”为1~254之间的任意整数)的形式。
修改IP地址的方法:双击“已经安装了下列组件”列表框中的“TCP/IP -> XXX”(XXX 为网卡名称),打开“TCP/IP属性”窗口,进入“IP地址”一栏,点击“指定IP地址”一项,然后在“IP地址”和“子网掩码”中分别输入相应内容:第一台计算机“IP地址”建议一般为“192.168.0.1”;“子网掩码”为“255.255.255.0”;第二台计算机“IP地址”建议一般为“192.168.0.1”;“子网掩码”为“255.255.255.0”;第三、第四以此类推。
注意!各台机器的IP地址绝对不能相同,“子网掩码”都为“255.255.255.0”,之后再"确定"即可(如图4)。
图3
再下来就是设置计算机的“标识”项。
将“计算机名”设为一个唯一的任意值(一般为数字与英文字符,也可以用中文),而“工作组”则必须使用相同的内容,包括所有字符都必须一致,否则将不能相互访问到!修改标识
在这里就可以修改计算机名和工作组。
设置完成后点击“确定”(如图5)。
图4
根据提示重新启动计算机,重新启动之后,再双击“网上邻居”就可以从中看到自己和本网内的其他计算机的名字,最后就只剩下设置共享文件了。
右键单击需要共享出来的硬盘或文件夹,选择共享一栏,点击“共享为”,根据需要在下面的“访问类型”及“密码”两栏中进行设置,完成后点击确定即可在网上邻居上看到你共享出来的文件了。
图5
如果本网内有网络服务器端(提供Internet连接服务的计算机),则在“TCP/IP属性”中还需要设置网关和DNS 服务器地址,这样才能正常通过服务器连入Internet。
增加网关的方法:点击“网关”选项,在“新网关”下输入服务器的IP地址,单击“添加”按钮把它加入到“已安装网关”的列表中。
接下来增加DNS服务器,点击“DNS 配置”选项,单击“启用DNS”,然后在“主机”处输入主机名,“域”处可为任意值或空均可,再在“DNS服务器搜索顺序”下面输入服务器的IP地址,点击“添加”按钮将它加入到“已安装网关”的列表中。
最后在“主网络登陆”选框中选择“Windows网络用户”即可。
以上设置如在WIN ME下则可以通过家庭网络向导来进行。
二、通过HUB连接的对等网实施步骤
1、所需设备
RJ-45接口网卡若干(根据需要连接的计算机数量决定)、双胶线若干米、水晶头若干个、HUB一个(类型及数量自行选择)。
2、安装网卡
同不通过HUB连接的对等网。
3、HUB的安装
将HUB所带的整流器电源输出端插入HUB的电源接口,接上电源。
4、双胶线的制作与连接
如果用HUB连接的话,则接线方法为,从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好,插入RJ45水晶头,另一头也一样,也就是说两头都采用完全一样的接法。
把制作完成的一头插入计算机的网卡上,另外一头插入HUB的接口中,选择哪个接口的次序不限,这样就形成了一个星状网络。
5、计算机的设置
同不通过HUB连接的对等网。
对等网常见问题解答
<1>在Win98的网上邻居中可以看得见Win2K所在的机器,但进去时总提示要"密码"!无论输入什么样的密码都不行!怎么办?
其他机器要访问Win2K,必须要具有Win2K下的帐号!解决方法是,要么在Win98中添加一个Win2K下有帐号和访问权限的用户再用它重新登录Win98;要么在Win2K中新建好Win98下的用户帐号,密码并保持一致。
(欲看自己在Win98下的当前用户名,可以选"开始"菜单,里面有"注销xxx",其中那个xxx就是你的用户名!)也可启用Win2K的Guest帐号,这样任何机器都可以直接从网上邻居中访问Win2K的机器了。
方法是在Win2K中选"开始→程序→管理工具→Active Directory用户和计算机→Guest→帐户→帐户选项",将"帐户已停用"前的小勾去掉即可。
<2>在Win98中通过网上邻居访问到Win2K后,发现里面只有"NETLOGON"等项!其它共享出来的分区都看不见!怎么办?
在NT中作如下设定,比如要将C盘共享给Win98机使用,选择"我的电脑→C盘→右键→共享→共享→新共享→C",这样就把原来的共享名C$改成了C!其它盘也是同样操作。
如果要使共享名回到C$,只需在以上屏幕中选"删除共享"就行了!--用这种方法设置完共享后,则Win2K/Win98就完全组成了如Win98/Win98的对等网了!
<3>如何启用Win98下的"Internet连接共享"?
首先得确保已经成功安装好了Modem!则进入控制面板的"添加/删除程序"中,转到"Windows安装程序"项,然后双击列表中的"Internet工具",最后在其组件列表中勾选中"Internet连接共享"一项再"确定",然后根据提示进行操作即可;如果系统询问是否需要建立网络安装盘,选"否"跳过它即可;安装完成之后需重新启动计算机,则在控制面板的"网络"中就可以看到有"Internet连接共享"一项,说明已安装成功!
<4>怎么样通过Win2K进行共享上网?
在Win2K中依次选"控制面板→网络和拨号连接→8163(为已建好的Internet连接名)→属性→共享→启用此连接的Internet"即可。
<5>共享上网设置好之后,怎样在对等网的非服务器方进行拨号?
在上步中,复选"启用请求拨号",则当Win2K的机并未上网,而工作站试图连接Internet时,工作站端会根据提示自动发出拨号指令,调用Win2K机上的Internet连接进入拨号上网。
<6>Win2K机是处在一个局域网中,通过另外一台机器连上Internet,怎样才能使本网中所有机器既能使用Win2K 机上的DNS等设置又能访问Internet?
将所有机器(包括自己的机器在内)的"首选DNS服务器"设成Win2K机的IP地址;而"网关"和"备用DNS服务器"则均设成另外一台机器的IP地址即可。
