颚式破碎机资料重点
1-2 颚式破碎机
定 颚 板
侧 护 板
动 颚 板
肘 板 座
推 力 板
调 节 座
调 节 螺 栓
后 斜 面 座
弹 簧
拉 杆
电 动 机
飞 轮
偏 心 轮
动 颚
机 架
皮 带 轮
斜面座
颚式破碎机的衬板
• 材质：小型的衬板用白口铸 铁，大型的用高锰钢制造。
• 固定方式：用埋头螺栓固定， 报废后可随时拆换。
• 为了使衬板各点受力均匀， 常在衬板和颚板之间垫以塑 性衬垫（铅板、铝板、锌合金板、 低碳钢板或灌注水泥砂浆等）， 以保证衬板与颚板紧密结合。
• 采用了液压连杆 结构，实现分段 启动，降低了启 动功率；
液压简摆颚式 破碎机的特点
• 机械的超负荷保 险装置利用液压 连杆结构。
• 排矿口的间隙采 用液压调整，
• 机械的体积小， 重量轻。
四、主要工作部件
• • • • • • • 机架和支承装置 破碎部件 传动机构 拉紧装置 调整装置 保险装置 润滑冷却装置
环钩 环钩
前推 力板
肘板座
后推 力板
楔铁
拉 杆
弹簧
凸耳
垫片
机架
油管
推力板 推力板顶座
栓塞
油缸
固定螺栓
保险装置
• 推力板
• 液压颚式破碎机连杆处的液压装置。
润滑装置
• 偏心轴轴承通常采用润滑油实行集中循 环润滑。 • 悬挂轴和推力板的支承面通常采用润滑 脂用手动润滑油枪供油。 • 动颚的摆动角度很小，悬挂轴和轴瓦之 间的润滑非常困难。
• 根据给矿口宽度在B与长度L的大小，颚式破碎机
可分为大、中、小型三类。
进料口宽度大于600 mm者为大型；
2_颚式破碎机
2020/7/23
4
2020/7/23
5
• 分析动颚运动轨迹可知:
• 动颚摆动的距离上面小、下面大，颚板上部（进料 口处）的水平位移和垂直位移，都只有下部的1／2 左右。进料口处动颚的摆动距离小，不利于对喂入 物料的夹持和破碎，因而不能向摆幅较大、破碎作 用比较强烈的颚腔底部供应充分的物料，这就限制 了破碎机生产能力的提高。
最大行程
在下部,出料粒度不均匀 在上部
偏心轴及轴承受力 较小
Байду номын сангаас
较大
磨损
出料能力
2020/7/23
应用场合
较小 较小 大型生产
较大
较大
9
中小型生产
三类型应用及代号
• 场合
• 类型:
• 应用:
• 代号
简摆颚破
大型生产
PEJ(B×L)
复摆颚破
中小型生产
PEF(B×L)
2020/7/23
10
第二节 颚式破碎机的构造
• 根据摆动方式分简单摆动型颚式破碎机和复杂摆动型颚式
破202碎0/7/机23 。现分别说明两种破碎机的破碎机理
ＲETU2RN
2020/7/23
3
•1 简单摆动型颚式破碎机工作原理
• 简单摆动型颚式破碎机有两块颚板：定颚1和动颚2。定颚1固定在 机架的前壁上，动颚2则悬挂在心轴6上可作左右摆动。当偏心轴5 旋转时，带动连杆4作上下往复运动，从而使两块推力板3亦随之作 在复运动。通过推力板的作用，推动悬挂轴6上的动颚作左右往复 摆动。当动颚摆向定颚时，落在颚腔的物料主要受到颚板的挤压作 用而粉碎。当动颚摆离定颚时，已被粉碎的物料在重力作用下，经 颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的， 粉碎和卸料过程在颚腔内交替进行。这种破碎机工作时，动颚上各 点均以悬挂轴6为中心，单纯作圆弧摆动。由于运动轨迹比较简单， 故称为简单摆动型颚式破碎机。
常见的颚式破碎机参数及词目解释
常见的颚式破碎机参数及词目解释颚式破碎机是一种常见的粉碎设备。
它广泛应用于矿山、冶金、建筑材料、公路、铁路、水利等行业。
由于颚式破碎机具有结构简单、操作方便、生产效率高等优点，因此得到了不少用户的青睐。
在使用颚式破碎机时，需要了解一些相关参数。
本文将对常见的颚式破碎机参数及词目进行介绍和解释。
I. 描述在颚式破碎机中，被粉碎的物料通过一个上下摆动的颚板进行破碎。
颚板在破碎物料时，短暂地与物料接触，使物料迅速破碎。
颚式破碎机常用于初级破碎和中等破碎。
其主要特点是具有高的破碎比和大的生产能力。
下面我们来看看常见的颚式破碎机参数及词目解释。
II. 破碎机参数1. 进料口尺寸（Feed Opening Size）进料口尺寸是指颚式破碎机用于破碎物料的进料口的尺寸。
进料口的尺寸决定了物料的最大尺寸和破碎机产生的破碎物料的最小尺寸。
进料口尺寸越大，破碎机产生的破碎物料的最小尺寸也越大。
2. 处理能力（Processing Capacity）处理能力是指颚式破碎机在规定时间内处理物料的能力。
处理能力与进料口尺寸、转速、排料口设备等因素有关。
处理能力反映了颚式破碎机的生产效率。
3. 排料口尺寸（Discharging Outlet Size）排料口尺寸是指颚式破碎机产生的破碎物料从破碎机排出时的口的尺寸。
排料口尺寸影响了破碎机产生的破碎物料的最终尺寸。
4. 电机功率（Motor Power）电机功率是指颚式破碎机所配备的电动机的功率。
电机功率通常决定了破碎机的处理能力和产量。
5. 旋转速度（Rotational Speed）旋转速度是指颚式破碎机转子的转速。
旋转速度越高，则颚式破碎机的破碎能力越强，但同时它也会造成更高的能耗和噪音。
6. 破碎比（Crushing Ratio）破碎比是指颚式破碎机破碎物料的最终尺寸与进料物料的尺寸之比。
破碎比越大，则颚式破碎机的破碎效果越好。
III. 词目解释1. 颚板（Jaw Plate）颚板是颚式破碎机中一个关键部件，用于破碎物料。
颚式破碎机培训资料
颚式破碎机培训资料一、颚式破碎机概述颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路等工程领域。
它以其结构简单、工作可靠、运行维护成本低等优点而受到了广大用户的喜爱。
本文将介绍颚式破碎机的工作原理、结构组成、维护保养等相关知识，帮助用户更好地了解和使用颚式破碎机。
二、颚式破碎机的工作原理颚式破碎机主要由动颚板、静颚板、摇动机构、调节装置、传动机构等组成。
工作时，电动机带动皮带和偏心轴，使摇动机构摇动，动颚板上下摆动，完成对物料的破碎作业。
物料通过进料口进入颚式破碎机，被夹在动静颚板之间，通过摆动产生的压力将物料破碎成所需粒度。
三、颚式破碎机的结构组成1. 机架：承载整个破碎机的重量，具有足够的强度和刚性。
2. 进料口：物料进入破碎机的通道。
3. 动颚板和静颚板：破碎物料的关键部件，由高耐磨材料制成。
4. 调节装置：调节动静颚板之间的间隙，实现不同粒度物料的破碎需求。
5. 传动机构：包括电机、皮带、偏心轴等，提供动力和运转机制。
6. 出料口：破碎后的物料通过出料口排出。
四、颚式破碎机的操作注意事项1. 在使用颚式破碎机前，应先确认设备安装是否牢固，各部位是否正常运转。
2. 破碎机运行时，不得随意调整动静颚板间隙，以免破碎机损坏或事故发生。
3. 定期检查破碎机的润滑油情况，及时添加或更换。
4. 破碎机运行时，应保证进料均匀，避免严重堵塞现象。
5. 破碎机停机前，应清理出料口，防止物料积聚影响下次使用。
五、颚式破碎机的维护保养1. 定期检查破碎机的紧固件是否松动，如有松动及时拧紧。
2. 每隔一段时间清洗颚式破碎机，防止积聚的物料影响正常运行。
3. 定期更换破碎机润滑油，排查潜在故障。
4. 定期检查机架和关键部位的磨损情况，及时更换损坏的零件。
六、颚式破碎机的故障排除1. 破碎机工作过程中产生噪音大：检查破碎腔内是否有杂物，调整动静颚板间隙。
2. 破碎机工作过程中振动严重：检查机架和关键零件的磨损情况，及时更换损坏的零件。

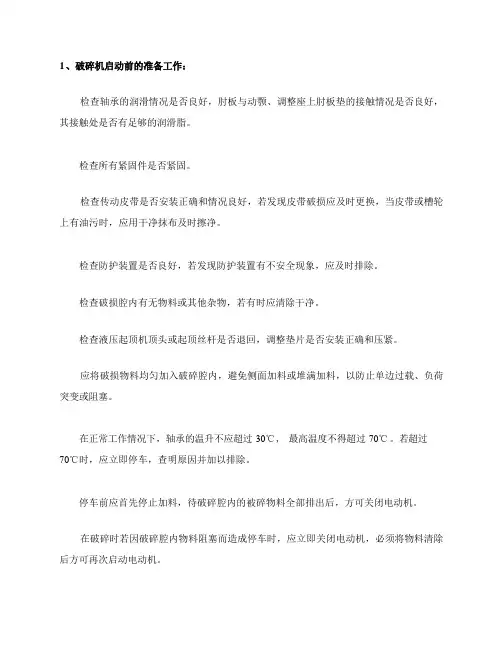

颚式破碎机操作注意要点
其接触处是否有足够的润滑脂。
检查所有紧固件是否紧固。 检查传动皮带是否安装正确和情况良好，若发现皮带破损应及时更换，当皮带或槽轮 上有油污时，应用干净抹布及时擦净。
检查防护装置是否良好，若发现防护装置有不安全现象，应及时排除。 检查破损腔内有无物料或其他杂物，若有时应清除干净。 检查液压起顶机顶头或起顶丝杆是否退回，调整垫片是否安装正确和压紧。 应将破损物料均匀加入破碎腔内，避免侧面加料或堆满加料，以防止单边过载、负荷 突变或阻塞。
为保证机器的正常运转和延长所有寿命，应定期注油润滑。 加入轴承座内的润滑脂应为容积的 50～70% ，每 3～6 个月更换一次。在换润滑脂时，
应用洁净的汽油或煤油仔细清洗轴承的滚道等部位，清洗时应打开轴承座下的放油孔。 本机采用润滑脂应根据机器的地点，气温等条件来决定，一般可采用钙钠基润滑脂，
在润滑脂较干澡时，可采用稀油与润滑脂调合后使用。 肘板与肘板之间只需在装配或检修时，在其接合面处加上适量的润滑脂即可。
在正常工作情况下，轴承的温升不应超过 30℃ , 最高温度不得超过 70℃ 。若超过 70℃时，应立即停车，查明原因并加以排除。
停车前应首先停止加料，待破碎腔内的被碎物料全部排出后，方可关闭电动机。 在破碎时若因破碎腔内物料阻塞而造成停车时，应立即关闭电动机，必须将物料清除 后方可再次启动电动机。
固定颚板和活动颚板当一端磨损后，可上、下调头使用。 破碎机使用一段时间后，应重新紧固所有的紧固件。
第2章颚式破碎机
设备性能
产量要求
根据实际生产需求，选择能够满足产量要求 的颚式破碎机。
考虑设备的破碎效率、能耗、噪音等性能指 标，选择性能优良的颚式破碎机。
02
01
厂家信誉及售后服务
选择有良好信誉和售后服务的厂家，确保设 备质量和后续维护。
04
03
设计参数确定方法
后肘板断裂频繁
后肘板除传递动力外还靠其强度的不 足起保险作用，除了肘板中部强度过 低，其强度不足以克服因正常破碎矿 石产生的破碎力而损坏外，可能是拉 杆与拉杆座之间磨损，使拉杆有效长 度增长，肘板的啮角发生变化，使肘 板受力状况恶化，或肘板与肘板垫之 间不平行，有偏斜，或肘板垫磨损严 重等。
常见故障现象描述
现状
目前，国内外众多企业都在研发和生产各种类型的颚式破碎机，以满足不同客 户的需求。同时，随着环保意识的提高和资源的日益紧缺，高效、节能、环保 的颚式破碎机成为市场的主流。
应用领域与市场需求
应用领域
颚式破碎机广泛应用于矿山、冶金、建材、化工等领域，用于破碎各种硬度的矿石和岩石。在矿山领域，颚式破 碎机通常作为初级破碎设备，对大块矿石进行粗碎；在建材领域，颚式破碎机可用于生产各种规格的砂石骨料。
谢谢聆听
调试过程检查项目清单
空载试车
在无负载情况下启动颚 式破碎机，观察设备运 行是否平稳，有无异常
声响。
负载试车
在逐渐增加负载的情况 下，检查设备的破碎效 果、产量及能耗等指标
。
润滑系统检查
确保润滑系统工作正常 ，油压、油温在规定范
围内。
电气系统检查
检查电气系统的接线是 否正确，各电器元件工
颚式破碎机
颚式破碎机性能特点与适用范围
• 颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿 山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压 强度为320MPa。
• 性能特点：破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运 营费用低。
• 工作原理：工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、 离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐 下落，直至从排料口排出。
• 一般来说，复摆颚式破碎机适用于粗、中碎抗压强度250Mpa以下的各种矿 石和岩石，其中PEF0609以上三种规格的破碎机也可以破碎各种坚硬的矿 石和岩石；PEF-X细碎复摆颚式破碎机一般只适用于细碎中等以下硬度的矿 石和岩石。而简摆颚式破碎机则可破碎各种硬度的矿石和岩石，且特别适用 于破碎各种坚硬的磨蚀性强的石料。zmjt052
颚式破碎机产品特性
• 颚式破碎机在建筑材料和矿山中的使用十分频繁，主要是它的型号十分的齐 全，性能也十分的稳定，生产量也十分的大。颚式破碎机在矿山，建材和基 建部门主要用作粗碎机和中碎机。按照给料口宽度大小，分为大，中，小型 三种，给料口宽度大于600MM的为大型机，给料口宽度在300-600MM的为 中型机，给料口宽度小于300MM的为小型机。颚式破碎机的工作部分是两 块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上， 另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔 (工作腔)。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠 近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板 之间的物料受到挤压，弯折和劈裂作用而破碎。
颚式破碎机
山东中煤集团
目录
第02章 颚式破碎机械-2-03
确定颚式破碎机破碎物料时需要的电动机功率的经验公式：
NM=CBL Kw
C-系数 B-进料口宽度 L -进料口长度
性能及应用 颚式破碎机的优点是：构造简单，管
理和修理方便，工作安全可靠，适用 范围广. 缺点是：工作间歇性，有空转行程， 增加了非生产性的功率消耗等. 应用： 在工业中广泛应用的粗，中碎设备， 硅酸盐工业用来破碎石灰石，长石， 石英，熟料和石膏等物料。 实验室中应用小型颚式破碎机，破碎 尺寸较小的物料. 注意：喂入料块的尺寸不能超过破碎 机进料口的0.85倍。
n——偏心轴的转速，r／min； s——活动颚板下端水平行程，cm； α——钳角
3、生产能力 颚式破碎机的生产能力 Q(t／h)与被碎物料的性质(物料强 度、硬度、粒度、堆积密度 ) 有关，还与破碎机的性能和操 作条件(供料情况、出料口大小)等因素有关。可采用经验公 式计算
e-出料口宽度 K1-物料易碎性系数 K2-物料中堆积密度修正系数 K3-进料粒度修正系数
一般摩擦系数f=0.2~0.3， 而钳角α=22°～33°。 实际上，当破碎机喂料粒度 相差很大时，虽然α<2ϕ， 仍可能产生物料被挤出的情 况。这是由于大块物料楔塞 在两个小块物料之间，这时 物料的钳角必然大于两倍物 料间的摩擦角。 故一般鄂式破碎机的钳角为 18。~22。
2、偏心轴转速
颚式破碎机偏心轴的转速直接反映活动颚板的摆动次数。 在一定范围内，偏心轴的转速增加，生产能力随之增加；但是 超过一定限度时，反而会使生产能力降低，并且电耗增加。因 此应当使动颚后退时破碎后物料在重力作用下自由全部卸出。 设动颚摆动时，钳角值不变，令动颚行程为 s ，每次所能 卸出的物料高度为 h=s/tgα ， 物 料 在 重 力 作 用 下 自 由 下 落 ， 有
细颚式破碎机
细颚式破碎机细颚式破碎机是一种常见的破碎设备，广泛应用于矿山、冶金、建材、化工等行业。
本文将从细颚式破碎机的工作原理、结构特点、使用场景以及维护保养方面进行详细介绍。
一、细颚式破碎机的工作原理细颚式破碎机的工作原理是通过电动机带动皮带和皮带轮，使偏心轴旋转，从而带动活动颚板和固定颚板相对运动，对物料进行破碎。
物料首先由料仓均匀输送到进料口，然后被颚板压碎，最终通过出料口排出，完成破碎过程。
二、细颚式破碎机的结构特点1. 整体型式：细颚式破碎机通常由机身、动颚板、固定颚板、调节装置、传动装置、调整装置和保护装置等部分组成。
2. 设计合理：细颚式破碎机采用了高品质的钢材制作，结构坚固可靠，重量轻，具有优良的抗压能力和耐磨性。
3. 调节方便：细颚式破碎机采用机械或液压调节装置，可根据用户需要随时调整出料口的大小，方便实现不同粒度的物料破碎需求。
4. 节能高效：细颚式破碎机具有低能耗的特点，电动机功率小，能耗低，工作效率高，能有效降低生产成本。
5. 噪音低：细颚式破碎机采用了先进的隔音材料和技术，有效降低了噪音的产生，提供了一个相对安静的工作环境。
6. 维护方便：细颚式破碎机采用分散润滑和中心润滑两种方式进行润滑，维护保养方便，延长了设备的使用寿命。
三、细颚式破碎机的使用场景细颚式破碎机适用于各种硬度和抗压强度的物料破碎，特别适用于中小型矿山的破碎作业。
其主要应用于矿山、冶金、建材、化工等行业的破碎和细碎工作，常见的应用场景包括石灰石、石膏、砂石、矿石等的破碎和细碎过程。
四、细颚式破碎机的维护保养1. 润滑系统的维护：定期检查润滑系统的油位和油质情况，及时添加或更换润滑油，保证设备运行的顺畅。
并定期清洗润滑部位，防止油垢积聚影响润滑效果。
2. 检查各部位的磨损情况：定期检查动颚板、固定颚板等易磨损部位的磨损情况，若发现严重磨损，应及时更换，以免影响破碎效果。
3. 检查传动装置的工作情况：定期检查传动装置的联接件、皮带轮、皮带等部分，若发现有松动或磨损的情况，应及时调整或更换，以确保传动的稳定。
颚式破碎机详解
鄂式破碎机：鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎。
破碎机最适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，鄂式破碎机(鄂破)广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。
鄂式破碎机按照给料口宽度大小，分为大，中，小型三种，给料口宽度大于600MM的为大型机，给料口宽度在300-600MM的为中型机，给料口宽度小于300MM的为小型机。
鄂式破碎机结构组成：鄂式破碎机主要由机架、支撑装置、工作机构（定鄂板和动鄂板）、传动机构（偏心连杆、推力板、飞轮、偏心轴）、保险装置、排矿口的调整装置（楔块调整装置、垫片调整装置）等部分组成。
鄂式破碎机的工作部分是两块鄂板，一是固定鄂板（定鄂），垂直（或上端略外倾）固定在机体前壁上，另一是活动鄂板（动鄂），位置倾斜，与固定鄂板形成上大下小的破碎腔(工作腔)。
活动鄂板对着固定鄂板做周期性的往复运动，时而分开，时而靠近。
分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块鄂板之间的物料受到挤压，弯折和劈裂作用而破碎。
鄂式破碎机工作原理：鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外。
鄂式破碎机性能特点：破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。
鄂式破碎机按照活动鄂板的摆动方式不同，可以分为简单摆动式鄂式破碎机(简摆鄂式破碎机)。
复杂摆动式鄂式破碎机(复摆鄂式破碎机)和综合摆动式鄂式破碎机三种。
简摆鄂式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动鄂垂直位移较小，加工时物料较少有过度破碎的现象，动鄂鄂板的磨损较小。
颚式破碎机
颚式破碎机
一、破碎的几个概念
1.破碎
固体物料在外力作用下，克服了内聚力，使固体物料破碎的过程，称为粉碎。
粗碎：把物料破碎到100mm左右称为中碎。
中碎：将物料破碎到30mm左右称为中碎。
细碎：将物料破碎到3mm左右称为细碎。
2.粉碎比
入料尺寸与出料尺寸的比值，称为粉碎比。
3.破碎的方法
破碎的方法有：压碎、磨碎、劈碎、击碎。
二、颚式破碎机
1.颚式破碎机的类型
颚式破碎机的类型有：简摆式破碎机，复摆式破碎机。
2.颚式破碎机的组成
简摆式颚式破碎机由机体、动颚、定颚、悬挂轴、偏心轴、连杆、前后推力板、拉簧等组成。
复摆式颚式破碎机由机体、动颚、定颚、偏心轴、连杆、前后推力板、拉簧等组成。
二者的区别就是简摆颚式破碎机破碎由两根轴完车，简摆式颚式破碎机由一根轴来完成。
颚式破碎机的进料粒度约为颚口宽度的85%，出料粒度为出料口宽度的1.6到1.8倍，该尺寸料的比例约为产量的25%左右。
设备选型时应特别注意。
3.颚式破碎机的关键参数
钳角：动颚与定颚的夹角就是钳角。
钳角小，破碎比小，产量高；钳角大，破碎比大，蛋产量低。
所以一般颚式破碎机的钳角选在18℃到22℃之间。
偏心轴的转数：偏心轴每转一周，动颚即前后往返一次，所以转速高，产量高，但由于受挤压破碎的物料有一定的弹性，当动颚后退时并不会立刻落下，所以要低于理论转速的30%。
颚式破碎机使用说明
颚式破碎机使用说明一、颚式破碎机的概述颚式破碎机是一种常见的破碎设备，主要用于中等粒度破碎各种矿石和大块材料。
它具有结构简单、工作可靠、维护方便等优点，在矿山、冶金、建筑材料等行业得到广泛应用。
二、颚式破碎机的结构和工作原理颚式破碎机主要由机架、活动颚板、固定颚板、调节装置、传动装置、电机等部分组成。
其中，机架是破碎机的主体部分，承受着所有的破碎力；活动颚板和固定颚板通过调节装置进行相对运动，从而实现对物料的破碎。
颚式破碎机的工作原理是：电机通过皮带传动装置带动偏心轴旋转，使活动颚板在偏心轴的作用下上下摆动，从而实现对物料的破碎。
三、颚式破碎机的使用方法1. 开机前的准备：检查各部位是否有杂物，确保颚式破碎机处于正常状态；检查润滑油是否充足，破碎腔是否清洁。
2. 启动颚式破碎机：按照操作面板上的启动按钮启动颚式破碎机，注意观察转速是否正常，有无异常噪音。
3. 物料投入与破碎：将需要破碎的物料均匀投入到颚式破碎机的破碎腔中，注意物料的进料尺寸不得超过规定范围。
启动后，颚式破碎机开始工作，物料在破碎腔中受到颚板的破碎作用，最终达到所需的破碎效果。
4. 观察与调整：在破碎过程中，要时刻观察破碎机的工作状态，注意是否有异常。
若发现异常，应及时停机检查，并根据需要进行调整。
5. 停机与维护：破碎作业完成后，应及时停机，并关闭电源。
对颚式破碎机进行日常的维护保养，包括清洁破碎腔、检查润滑油、紧固螺母等。
四、颚式破碎机的注意事项1. 在使用颚式破碎机之前，应仔细阅读和理解设备的操作手册，确保正确操作。
2. 严禁在颚式破碎机运行时进行维修和清理工作，以免发生意外。
3. 物料投入时应均匀、适量，不得超过规定尺寸。
4. 注意观察破碎机的运行状态，如有异常应及时停机检查。
5. 定期检查破碎机的润滑油，确保润滑系统的正常运转。
6. 注意破碎机的安全使用，避免与传动部分接触。
7. 长时间不使用颚式破碎机时，应对其进行清洁，并妥善存放。
第2章 颚式破碎机
功率
简摆式颚式破碎机破碎物料时所需功率：
N 6.8 LHSn
电动机功率
N M 10.2LHSn
复摆式颚式破碎机破碎物料时所需功率：
N 12 LHrn
电动机功率
N M 18LHrn
工作参数
例：用400 mm×600mm复摆颚式破碎机 破碎中硬石灰石，最大进料块为340mm。 已知该破碎机的钳角α=20°，偏心轴 的偏心距r=10mm，动颚行程s=13.3mm， 出料口宽度为100mm。试计算品新洲转 速、生产能力及功率。 （解答见书P28-29）
偏心轴的转速
偏心轴转速n的确定条件：当动颚后退 时，破碎后物料应在重力作用下全部卸 出，而后动颚立即返回破碎物料。 转速过高或过低都会使生产能力不能达 到最大值。 转速的计算 假设动颚摆动时，钳角α值不变， 堆积成一梯形体，如图2-12。
综合摆动型颚式破碎机的特点
无论是动颚的顶部或底部，在动颚向定颚 靠拢的行程中，其运动都有利于对物料的 夹持和破碎，并将物料推向出料口，因而 改善了卸料条件，提高了破碎机的生产能 力。 动颚底部的水平摆幅与垂直摆幅之比为1： 0.8，这又比复摆颚式机合理，可使工作零 件的磨损降低。 由于动颚与连杆都悬挂在偏心轴上，这就 使偏心轴及其轴承受力恶化，容易损坏。 构造比较复杂，只适用于制造小型机。
复摆式鄂破机动颚上各点的运动 轨迹
复摆式鄂破机工作原理动画
鄂破机工作原理视频
复摆式鄂破机的特点
动颚顶部的水平摆幅约为下部的1.5倍，而垂直 摆幅小于下部，整个动颚的垂直摆幅约为水平 摆幅的2 ～3倍。 大块物料在上部容易得到粉碎，整个颚板作用 均匀，有利于生产能力的提高，比简摆式颚破 机高20 ～30%。 破碎产品多为立方体块粒，减少片状产品的出 现。 带有强制性卸料，可用于粉碎一些稍微粘湿的 物料。 有过粉碎现象，加大了生产能耗，粉尘大，颚 板容易磨损，对偏心轴的作用力较大。 结构简单紧凑，一般都是中、小型的。
颚式破碎机介绍
鄂式破碎机特点：1、维修使用方便2、产品粒形优异3、采用高强度锰钢4、结构简单5、运营成本低6、破碎比大7、耐磨、抗压8、寿命长索取报价颚式破碎机(颚破)的用途:该破碎机已广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门。
鄂式破碎机工作原理：本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。
颚式破碎机性能特点：结构简单、维修使用方便；性能稳定，运营成本低；破碎比大。
鄂式破碎机结构组成：鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
颚式破碎机结构特点：采用高强度锰钢，一次成型铸造，具有耐磨、抗压、寿命长等优点。
主要适用破碎大、中、小型石块和相应的物体。
颚式破碎机技术参数:型号进料口尺寸（mm）最大进料粒度（mm）出料口调整范围（mm）产量（t/h）配用电机功率（kw）重量（t）外形尺寸（mm）PE-500×750500×75042550-10045-805510.11892×2054×1853PE-600×900600×90050065-16070-12055-7515.52520×1840×2303PE-750×1060750×106063080-140130-26110282620×2302×311PE-900×1200900×120075095-165220-38110503789×2826×3025PE-1000×12001000×120850195-265230-38110573889×2826×3025PE-1200×15001200×1501020150-30400-80200100.94200×3750×382PEX-300×1300300×130025025-10520-9055-75111777×2330×174。
第二章颚式破碎机
❖ 动颚往复摆动的同时还有较大的上下运动，能将破 碎的物料翻动，卸出的物料多为立方体物块，大大 减小了片状产品；
❖ 复杂摆动破碎机带有强制性卸料，可用于粉碎一些 稍为粘湿的物料。
❖ 缺点：
❖ 动颚垂直行程较大，物料不仅受到挤压作用，还受 到部分的磨剥作用，加剧了物料过粉碎现象，增加 了能量损耗，产生粉尘较大，颚板比较容易磨损；
硅酸盐工业机械及设备
第2章 颚式破碎机
主要内容
❖ 2.1 工作原理及类型 ❖ 2.2 构造 ❖ 2.3 工作参数的确定 ❖ 2.4 性能及应用
§2-1 工作原理及类型
❖ 应用：粗碎和中碎机械
鄂式破碎机示意图
❖ 挤压法 ❖ 冲击法 ❖ 劈裂法
❖ 按活动颚板的运动特征（运动轨迹）来进行分类 ：简单摆动 型和复杂摆动型。
为90º~120º。
❖ 粗碎时宜采用波浪形表面，夹角α取大
α
些。齿距t的大小取决于破碎粒度，通
常t接近于破碎粒度。齿高h和齿距t之
比一般取1/2~1/3。颚腔两侧因为不起
破碎作用，采用光滑衬板。
❖ 衬板的形状有光滑和曲面两种。
❖ 平面衬板易造成随物料降落而向下递 增的堵塞倾向，这种倾向在物料到达 出料口时达到最大，这是造成破碎机 过载和衬板下端磨损严重的主要原因。 并且带平面衬板的破碎机的生产能力， 随卸料区的加深而大大减小。
（四）拉紧装置
❖ 由拉杆、弹簧及调节螺母等零件组成。拉杆的一端铰接在动颚底部 的耳环上；另一端穿过机架壁的凸耳，用弹簧及调节螺母张紧。
❖ 当连杆驱动动颚向前摆动时，动颚和推力板将产生惯性力矩，而连 杆回程时，由于惯性力据使动颚不能及时回程摆动，有使推力板脱 落的危险。因而要用拉紧机构使推力板与动颚、顶座之间经常保持 紧密的接触。
颚式破碎机
下页
退出
无机非金属材料机械设备
二.颚式破碎机工作原理 颚破是间歇工作 工作行程—破碎物料 空转行程—排料 工作原理：
可动颚板围绕悬挂轴对固定颚板作周期性的往复摆动， 时而靠近，时而离开。当可动颚板靠近固定颚板时，处于 两颚板间的物料受到压碎和弯曲折断的联合作用而破碎； 当动颚板离开固定颚板时，已破碎好的物料在重力作用下 经排料口排出，而大于排料口的物料留在破碎腔内再次破 碎。
t h 1 2 1 2 t t1 30 / n 2h / g n 30 h S / tg n 470 tg / S
目录 上页
60 n
2
30 n
秒
gt 1 t 1
2h g
gtg / 2 S 665
tg / 2 S
下页
目录
上页
下页
退出
无机非金属材料机械设备
五.颚式破碎机的主要参数
1、啮角 动颚板和定颚板之间所允许的 最大夹角称为啮角。 要求：保证物料不向上滑动 保证适当的破碎比和最 大的生产能力
P2 P1 cos fP1 sin 0 fP 2 fP1 cos P1 sin 0
目录
上页
下页
退出
无机非金属材料机械设备
三.颚式破碎机的规格表示：
用进料口的宽度（B）和长度（L）来表示，写成B× L 耐火厂常用的颚式破碎机规格有 ： PEF400×600，PEF250×400
四.颚式破碎机的构造：
1 破碎部件 —— 动颚（动颚体和动颚衬板）、定颚（机架前壁和定颚衬 板） 2 传动装置 —— 偏心轴、三角带轮、飞轮、推力板、皮带、电动机 3 锁紧装置 —— 水平拉杆、弹簧 作用：保证动颚体推力板支撑滑块三者的紧密结合。 4 排料口调整装置 —— 推力板、滑块、滑块支座、调整楔铁、调整螺栓 作用：调整排料口的大小。 5 保险装置 —— 推力板
2.1.1第2章颚式破碎机
2、复杂摆动颚式破碎机 作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机
图3 复杂摆动颚式破碎机结构图
活动颚板悬挂在偏心轴上，而活动颚板的底部则支撑在推 力板上。当偏心轴转动时，活动颚板在其带动下作上下、左右 的复杂的运动，故称复杂摆动式。
二、 颚式破碎机的工作原理 颚式破碎机破碎方式为曲动挤压型，运作原理主要模拟
4、传动机构 偏心轴是颚式破碎机的主轴，
是带动连杆或活动颚板作往复运动 的主要部件，合金钢制造。
悬挂轴采用合金钢或优质碳素 钢制造。偏心轴的两侧分别装有飞 轮和胶带轮，使动力负荷均匀，破 碎机稳定运转。
图8 偏心轴
5、调节装置
颚式破碎机的出料口宽度，可以通过调节装置来 调整。
大、中型颚式破碎机的出料口宽度，是使用不同 长度的推力板来调整的，通过在机后壁与顶座之间垫 上不同厚度的垫片来补偿颚板的磨损。
图 5 颚式破碎机主要构造图
2、支承装置
支承装置主要用于支承偏心轴和悬挂轴，使它们固定 在机架上。目前，支承装置一般都采用滚动轴承，以减 小摩擦、方便维修和保证润滑。
3、破碎部件
图6 活动颚板和固定颚板图7 Nhomakorabea板工作表面的形状
颚板用于直接破碎物料，为了避免磨损，提高颚板使用 寿命，在颚板和颚腔两侧一般都镶上衬板。在衬板与颚板之 间，常常垫以塑性衬垫，以保持衬板与颚板紧密结合以及使 衬板受力均匀。衬板采用强度高且耐磨的锰钢铸造。为了有 效地破碎物料，衬板的表面常铸成波浪形和三角齿形。
动物的两颚运动。工作时，电动机驱动皮带和皮带轮，通过 偏心轴使动颚上下运动，当动颚上升时，肘板和动颚间夹角 变大，从而推动动颚板向定颚板接近，物料通过两颚板之间 的挤压、搓、碾等实现多重破碎；当动颚下行时，肘板和动 颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板， 已破碎物料在重力的作用下，经颚腔下部的出料口自由卸出。 随着电动机的连续转动，动颚做周期性的压碎和排料，实现 批量生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颚式破碎机
颚式破碎机按照活动颚板 的摆动方式不同，可以分 为简单摆动式颚式破碎机 (简摆颚式破碎机)。复杂 摆动式颚式破碎机(复摆颚 式破碎机)和综合摆动式颚 式破碎机三种。 题目中我将简单分析，复 摆颚式破碎机和简摆式颚 破碎机。
分析过程： • 主体认识（主要运动机构，图片） • 机构运动简图 • 运动受力分析，对运动过程中各构件
相关计算
最终可得数据标注
由于题目限制条件很少，因此图中标注以整数为宜
曲柄力矩计算
• 如果只计算理想力矩，即忽略机械损失的
理想情况，我们可以通过反向思维提出质 疑：单摆和复摆在理想状态下输出同样的 力也就需要同样的力矩输入，即它们的曲 柄力矩是相同的： 颚板等效受力点受力大小X受力点到转轴距 离 接下来可以试试计算
• 颚式破碎机动颚板、曲柄速度曲线定性分析：
对于单摆颚式破碎机，在曲柄从最高位置转动到最低极限 位置的时候，破碎腔的容积一直在减小，也就是石块会在 转动接近半周的时候破碎，同样破碎时会瞬间产生很大的 反作用力
颚式破碎机的注意事项
• 由于石块的挤压过程和破碎过程中都存在不稳定冲击
力，例如，石块在挤压过程中它们之间的间距会因为 某一石块的自身转动而突然减小，或者石块在破碎时 是由裂缝逐渐扩大而形成，这样的话，在这些过程中， 它们对动颚板都会产生不恒定的震荡反作用力。因此 在实际生产中，颚式破碎机后会有一个很大的转动飞 轮配置在皮带轮的另外一侧，这样既可以平衡轮轴的 作用力，又可以为抵消这些震荡反作用力起到一定的 缓冲作用。
• 所有的颚式破碎机都是由皮带传动的，最直接的因素
当然是为了减速，但是采用齿轮减速会比皮带减速更 节省空间，可是颚式破碎机只能用皮带减速，主要原 因：皮带可以缓冲破碎震荡反作用力，而齿轮是不可 以的。
颚式破碎机的注意事项
• 因为破碎机的负载比较大，所以它的运行速度是
不可能太大的，题目中要求其曲柄转速为270，那 么，根据电动机的性能注意事项，我们需要考虑 的就是三项异步交流电机，它可以大负载启动， 并且可以输出较大的启动力矩，由此，又可以进 一步确定采用4极或6极式交流电机，即空载转速 为1500或1000，对应皮带轮轮径选择比例为： 5:1或4:1
成大型机和中型机，用来破碎坚硬的物料。 此外，这种破碎机工作时，动颚上每点的运动轨迹都是 以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离， 上端圆弧小，下端圆弧大，破碎效率较低，其破碎比i一 般为3-6.由于运动轨迹简单，故称简单摆动颚式破碎机。 简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较 小；由于动颚垂直位移较小，加工时物料较少有过度破
碎的现象，动颚颚板的磨损较小。
颚式破碎机机构简图
颚式破碎机的工作主要由 一个曲柄和一个摇杆机构 完成，曲柄为主动件，f杆 和b杆垂直
图中C点固定，由曲柄a的 主运动带动f杆的运动从而 使d杆和e杆构成的摇杆机 构运动，d杆就直接可以 充当挤压颚板。同样H点 到箱体壁i的距离可以调整， 从而调整出口大小
1.575X10^7(N·m)
颚式破碎机各机构的运动曲线分析
• 由破碎机在工作过程中石块的碎裂是一个瞬间过程，而且在碎裂时
会产生反向冲击力，因此我们可以对各机构在挤压破碎过程中的受 力，速度，加速度作一定性分析： 以曲柄转动到最高点为起点，在接下来的半周之内破碎机将完成破 碎工作
• 对于石块的破碎，在破碎前石块之间的间距会随外加挤压减小，在
曲柄力矩计算
• 颚式破碎机：
首先要先算得摇杆机构的最大受力： 【(210X10^6)X(3.75X10^-2)X(2)】/3=5250kN 接下来按照图中标注，又由于简摆是有多个连杆 机构，忽略机械损失，对于连接动颚板的第一个 连杆所需要传递的最大力矩就是曲柄的输出力矩： 由绘图软件可以直接分析出动颚板与连杆的夹角 在极限位置时的角度为62.22 可得理想力矩为： 【5250/(sin62.22)】X【3Xsin62.22】=
• 加速度分析中，我们知道，曲柄在作圆周运动的时候
会有一个恒定的加速度，但是在开始挤压破碎腔的时 候，由于反向作用力的非线性加大，加速度的值会减 小，而在石块破碎的瞬间，破碎反作用力会使得加速 度为负，这一过程很短暂，但会给整个运动带来冲击， 其造成加速度变化定性分析曲线如下
颚式破碎机各机构的运动曲线分析
南通农院
项目三.鄂式破碎机机构的运动 设计
• 组别：4组
• 成员：
王海 李波 倪建 许成建 常胜贵 徐岗 夏春彬
•
主讲:倪建
鄂式破碎机机构的运动设计
一.分析鄂式破碎机的结构和工作原理 二.根据给定参数在Pro/E零件模式中进行
鄂式破碎机中各零件的三维建模 三.在Pro/E组件模式中进行鄂式破碎机机构
• 总结课程设计过程中的思想
Hale Waihona Puke 颚式破碎机• 简摆式颚式破碎
机的结构示意图。 当与带轮固联的 曲柄1绕轴心O 连续回转时，在 构件2、3、4的 推动下，动颚板 5绕固定点F往复 摆动，与固定颚 板6一起，将矿 石压碎。
简摆式颚式破碎机
颚式破碎机工作原理： 动颚悬挂在心轴上，可作左右摆动，偏心轴旋转时，连 杆做上下往复运动。带动两块推力板也做往复运动，从 而推动动颚做左右往复运动，实现破碎和卸料。此种破 碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎 反力，而其偏心轴和连杆却受力不大，所以工业上多制
这一过程中石块对外界的反作用力是定性增大，但由于颗粒堆积物 的特殊属性，增大过程不是线性的；而在石块间距已经饱和后，它 们会有一个很短暂的弹性形变过程，这一过程中它们对外界的反作 用力是线性的；而在石块破碎后，又会回到颗粒堆积物的性质，反 作用力会急速减小，最后石块掉出箱体。
颚式破碎机各机构的运动曲线分析
的活动及连接简单认识
• 对题目进行分析，试图解决题目要求 1）依据设计数据和设计要求，确定各构件的运动尺寸， 绘制机构运动简图，并分析组成机构的基本杆组 2）假设挤压压强由零到最大线性增加，并设石料对颚板的压强均匀 分布在颚板有效工作面上，在不考虑各处摩擦、构件重力和惯性力的 条件下，分析曲柄所需的驱动力矩 3）试根据设计的基本尺寸，绘制确定的运动简图，实体运动仿真模 型 4）试确定绘制机械运动位移，速度，加速度图像 5）编写使用说明书
