常见的颚式破碎机参数及词目解释

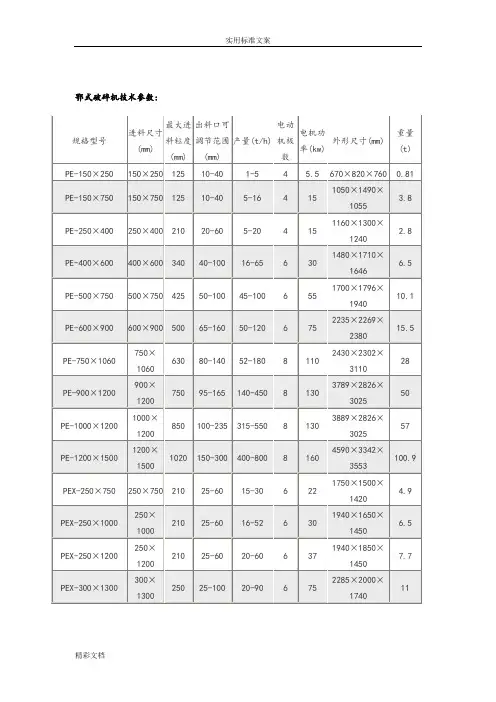

鄂式破碎机技术全参数
×1200
1400
×1400
1600
×1600
1800
×1800
进料口尺寸(mm)
400
×185
500
×250
550
×330
1000
×350
1200
×400
1200
×450
1500
×500
1600
×550
1800
×800
进料尺寸(mm)
<120
<180
<180
<180
<180
<180
<190
750
95-165
140-450
8
130
3789×2826×3025
50
PE-1000×1200
1000×1200
850
100-235
315-550
8
130
3889×2826×3025
57
PE-1200×1500
1200×1500
1020
150-300
400-800
8
160
4590×3342×3553
4000
PE-0807
Φ-850×700
400×730
300
10.0-25
30-45
8130
PE-1007
Φ-1000×700
400×730
300
25-45
37-55
9500
PE-1010
Φ-1000×1050
400×1080
350
40-60
55-75
12127
PE-1013
PE-600x900颚破说明书
PE-600×900 颚式破碎机说明书一、机器的用途本机用于破碎中等硬度的各种矿石或岩石，被破碎物料的抗压强度不超过250Mpa，进料粒度不超过500mm，本机通用于初碎物料的作用，例如，水泥厂、铁矿厂，采石厂等第一道物料的破碎。
二、规格与性能1、进料口尺寸（宽×长）600×900mm2、最大进料粒度500mm3、排料口调整范围75—200mm4、生产能力60—200t/h5、公称开边排料口宽度100mm6、电动机型号Y315M-87、电动机功率75kw8、电动机转数740r/min9、偏心轴转数250 r/min10、外型尺寸长2430宽2280高2391注：生产能力是在下列条件下：A、破碎产品松散密度1.6t/m3，抗压强度为150Mpa的物料。
B、颚板为新颚板。
C、工作为连续工作。
D、物料组成应符合JB/T1388-92中的图2的要求。
三、工作原理与结构特征本机主要由机架，动颚，偏心轴，固定颚板，侧护板，肘板，调整座，飞轮，皮带轮，拉杆弹簧等组成。
电动机通过三角带带动皮带轮，及偏心轴转动，使动颚作复杂摆动，加入破碎腔的矿石由于动颚的摆动，使矿石受到挤压劈裂而破碎，飞轮和皮带轮又起到储存能量释放能量的作用，并使破碎机的转动趋向于平衡。
3.1机架机架是由钢板焊接而成的，轴承座与机架焊接为一体，轴承盖与轴承座组合为机架轴承孔。
3.2动颚和偏心轴动颚是铸钢体，动颚通过轴承悬挂在偏心轴上，轴承为向心球面滚于轴承通过热装冷缩于偏心轴上，并能承受较高的冲击负载。
3.3颚板及侧护板固定颚板由梯形压块及螺栓紧固于机架上，活动颚板由梯形压块和螺栓紧固于动颚上，侧护板由螺栓固定于机架两侧。
3.4肘板与肘板衬肘板由冷硬铸铁，肘板与肘板衬的接触面具有不动的弧度，并具有较高的硬度，工作时为浅状滚动接触，为了使工作时不产生滑动摩擦，此接触面一定不要注润滑剂。
3.5拉杆及弹簧拉杆通过园柱压缩弹簧一端安装在动颚底部，另一端安装在机架后部的弹簧托盘，经过拉杆弹簧的安装，动颚被向后拉向与肘板支承并防止肘板脱落。
常见的颚式破碎机参数及词目解释

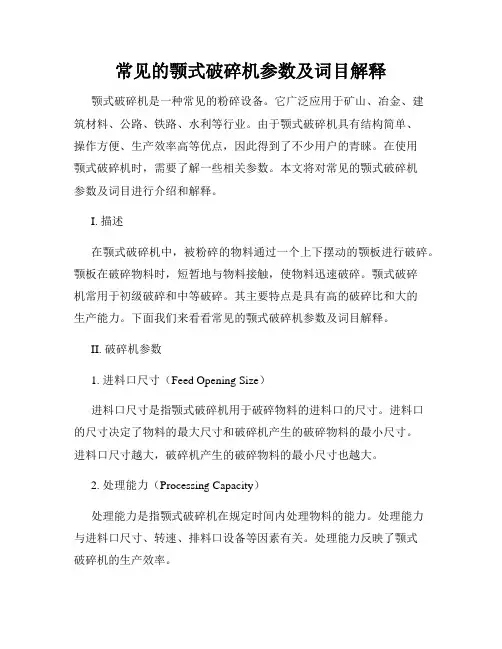

常见的颚式破碎机参数及词目解释颚式破碎机是一种常见的粉碎设备。
它广泛应用于矿山、冶金、建筑材料、公路、铁路、水利等行业。
由于颚式破碎机具有结构简单、操作方便、生产效率高等优点，因此得到了不少用户的青睐。
在使用颚式破碎机时，需要了解一些相关参数。
本文将对常见的颚式破碎机参数及词目进行介绍和解释。
I. 描述在颚式破碎机中，被粉碎的物料通过一个上下摆动的颚板进行破碎。
颚板在破碎物料时，短暂地与物料接触，使物料迅速破碎。
颚式破碎机常用于初级破碎和中等破碎。
其主要特点是具有高的破碎比和大的生产能力。
下面我们来看看常见的颚式破碎机参数及词目解释。
II. 破碎机参数1. 进料口尺寸（Feed Opening Size）进料口尺寸是指颚式破碎机用于破碎物料的进料口的尺寸。
进料口的尺寸决定了物料的最大尺寸和破碎机产生的破碎物料的最小尺寸。
进料口尺寸越大，破碎机产生的破碎物料的最小尺寸也越大。
2. 处理能力（Processing Capacity）处理能力是指颚式破碎机在规定时间内处理物料的能力。
处理能力与进料口尺寸、转速、排料口设备等因素有关。
处理能力反映了颚式破碎机的生产效率。
3. 排料口尺寸（Discharging Outlet Size）排料口尺寸是指颚式破碎机产生的破碎物料从破碎机排出时的口的尺寸。
排料口尺寸影响了破碎机产生的破碎物料的最终尺寸。
4. 电机功率（Motor Power）电机功率是指颚式破碎机所配备的电动机的功率。
电机功率通常决定了破碎机的处理能力和产量。
5. 旋转速度（Rotational Speed）旋转速度是指颚式破碎机转子的转速。
旋转速度越高，则颚式破碎机的破碎能力越强，但同时它也会造成更高的能耗和噪音。
6. 破碎比（Crushing Ratio）破碎比是指颚式破碎机破碎物料的最终尺寸与进料物料的尺寸之比。
破碎比越大，则颚式破碎机的破碎效果越好。
III. 词目解释1. 颚板（Jaw Plate）颚板是颚式破碎机中一个关键部件，用于破碎物料。
鄂式破碎机中英文说明书 - 副本
颚式破碎机颚式破碎机说明书一、机器的一般概述本系列产品，具有破碎比大，产品料度均匀，结构简单，工作可靠，维修简便，运营费用经济等特点。
广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，本机适用于对粗、中料粒、破碎抗压强度不超过350兆帕的各种物料进行破碎。
二、鄂式破碎机主要技术参数：三、结构简述本机主要由机架、动鄂、偏心轴、鄂板、肘板等零部件组成。
电动机通过三角皮带传动偏心轴，使动鄂按照已调整好的轨迹进行运动，从而将破碎腔内的物料予以破碎。
机架系单个整体铸钢结构，或钢板焊接两种，在破碎左右的机架侧壁上，装有边护板，以防止机架壁磨损。
动鄂为一成型铸钢件，正面装有活动鄂板，其上部借偏心轴与滚动轴承悬挂在机架上，下部支承在衬板上，在偏心轴两端有飞轮和带槽的皮带槽轮。
肘板的另一端支承于调整座上，衬板除对动鄂起着支承作用外，在外来不能破碎的物料进入破碎腔内，机器荷载突增的情况下，起保险作用，却自身迅即断裂，从保护其他机件不受损伤。
调整座安装在机架两侧的滑槽内,并与调整垫片紧贴，当排料口需要进行调整时，用扳手将螺母顶紧，加入或减少调整垫片。
调整座向前移，排料口即由大变小,反之，由小变大。
1机架2、活动鄂板 3.边护板4、皮带轮5、动鄂6、偏心轴7拉紧螺栓8、垫片组9、调整座10、拉紧螺栓11、顶杆螺栓12、电动机13、弹簧14、拉杆15、肘板16、肘板垫17、活动鄂板四、安装说明本机是由制造厂装配后成台供应的，用户收到本机时，应进行检查，以消除在运输过程中可以出现弊病。
由于在本机工作时振动量较大，故建议将本机安装在混凝土基础上，为了减少振动，噪音最好在破碎机和混凝土基础之间垫以硬木板、橡胶带或其它缓振材料。
2、地基处理另见详图。
3、在调整排料口前，应先松开拉紧弹簧，待调整好后，再适当调整弹簧的涨紧程度，以防肘板在工作时脱落。
五、使用须知1、起动前的准备工作(1)应仔细检查轴承的润滑情况是否良好,轴承内及肘板连接处是否有足够的润滑脂。
200破碎机技术参数
200破碎机技术参数
对于200破碎机，有两种常见的类型，即JC200颚式破碎机和DLEV200鄂式破碎机（简称EV200鄂破）。
对于JC200颚式破碎机，其技术参数如下：
处理能力：每小时760\~1590吨。
给料口尺寸：2000×1500mm。
允许进料粒度：≤1200mm。
排料口调整范围：175\~300mm。
配用电机功率：400kw。
外形尺寸：长4870mm，宽4040mm，高2800mm。
对于DLEV200鄂式破碎机，其技术参数如下：
进料口尺寸：2000×1500mm。
进料粒度控制：≤1250mm。
生产能力：每小时620\~1500吨。
配用电机功率：400kw。
出料粒度：135\~350mm。
适应物料：石灰岩、花岗岩、大理石、辉绿岩、煤矸石等不高于350MPa 的高中低硬度石料。
请注意，这些技术参数可能会根据制造商和设备型号的不同而有所差异。
如果您正在考虑购买或使用这些设备，请务必查看制造商提供的技术规格和操作手册，以获取最准确和详细的信息。
颚式破碎机规格与性能参数
颚式破碎机规格与性能参数1.型号和规格：颚式破碎机的型号和规格根据生产厂家和用户的要求可以有多种选择。
常见的规格有PE系列、PEX系列、C系列等，例如PE600×900、PE750×1060等。
其中PE表示破碎机类型，600和900分别表示进料口宽度(mm)和进料口长度(mm)。
2.进料口尺寸：进料口尺寸是指颚式破碎机接受原料的最大尺寸。
典型的进料口尺寸范围从150mm到1200mm不等，不同型号和规格的颚式破碎机有不同的进料口尺寸。
3.排料口调整范围：排料口调整范围是指颚式破碎机可调整的排料口尺寸范围。
较大的调整范围可以满足不同颗粒大小的粉碎要求。
通常，排料口调整范围从10mm到300mm不等。
4.处理能力：处理能力是指颚式破碎机每小时处理的原料量。
一般以吨/小时为单位。
处理能力受多种因素影响，如进料口尺寸、排料口调整范围、物料性质等。
通常，颚式破碎机的处理能力范围从50t/h到1500t/h不等。
5.电机功率：电机功率是驱动颚式破碎机运行所需的功率。
常见的电机功率范围从30kw到300kw不等，具体的功率要根据颚式破碎机的型号和规格确定。
6.重量：重量是指颚式破碎机整机的重量，包括底座、机架和各种零部件。
重量通常以吨为单位，不同型号和规格的颚式破碎机重量有所不同。
7.设备尺寸：设备尺寸是指颚式破碎机的整机尺寸，包括长度、宽度和高度。
设备尺寸取决于型号和规格，也受到生产厂家的设计和用户的需求影响。
8.工作效率：工作效率是指颚式破碎机的粉碎效率。
它通常以粉碎比率和排料口调整范围来衡量。
粉碎比率是指颚式破碎机粉碎的原料与排出的颗粒之间的比率。
排料口调整范围越大，颚式破碎机的工作效率越高。
9.应用范围：总结：以上是一些颚式破碎机的典型规格和性能参数。
不同型号和规格的颚式破碎机有不同的规格参数，用户在选购时可以根据需要选择适合的型号和规格。
同时，根据实际生产需求，注意选择适当的颚式破碎机，以提高工作效率和粉碎质量。
常见的颚式破碎机参数及词目解释
常见的颚式破碎机参数及词目解释
颚式破碎机是目前我国选矿生产中应用较为广泛的设备，常用的两种是简摆型颚式破碎机及复摆型颚式破碎机两种类型，因为他的广泛应用，所以很多人在购买，生产，但是在生产还是购买过程中，我们需要先了解的就是与颚式破碎机相关的一些参数，这些可以帮助我们快速的认识这种产品，让我们很快的了解这种产品。
一、首先我们先来看看对颚式破碎机的型号规格的参数
例如厂家给我们发过来一个破碎机名称及参数：PEX250*1200，这是什么呢？这可以分为两部分来看，第一部分是字母部分，P代表破碎机，E代表鄂式，X代表细碎，如果第三个字母没有，就默认代表是粗碎，例如PE250*1200，这个就代表粗碎的颚式破碎机。
第二部分是数字，前面的250代表的是给矿口的宽度，解释就是主轴的径向方向；1200就是给矿口的长度，也就是主轴的轴向方向。
所以说大家知道怎么看厂家发给我们的型号参数了，PEX250*1200的理解就是给矿口的宽度为250mm，给矿口的长度为1200mm的细碎颚式破碎机。
另外，而是破碎机中用F表述复摆，用J表示简摆，大家可以对应进行解读。
二：一些名词解释
给料口尺寸：测量的是颚式破碎机动鄂于定鄂之间的最大水平距离的宽度以及左右护板的长度，这可以反映工作时的喂料大小情况，英文翻译为size offeed opening。
最大给料粒度：在工作时最大可喂入的矿石颗粒大小，英文翻译为max—feed size。
啮角：动颚和固定颚之间的夹角，这是一个破碎比和生产率互相矛盾的反映参数，此增彼减，客户可以再购买的时候根据自己的情况进行了解选取合适的厂家参数。
生产率：颚式破碎机在单位时间内的破碎矿石量，可以反映破碎机的质量的一个参数。
(完整word版)颚式破碎机技术参数
15—50
2—6
260
1。0
Y123M-4
7。5
100×800×1025
PEF200×350
350
200
180
18—70
3—10
260
1.3
Y160L—6
11
1100×900×1125
PEF-250×400C
400
250
210
20—80
4—14
290
2.5
Y180L—6
15
1150×1075×1340
15-50
37
7
1550×1964×1380
PE×250×1200
250×1200
210
25-60
20-60
37
8。5
2192×1900×1950
25-60
13—35
330
30
5。5
1380×1750×1540
PEX—250×1000
250×1000
210
25-60
16-52
330
30
7
1560×1950×1390
PEX—250×1200
250×1200
210
25—60
20-61
330
37
9.7
2140×1660×1500
PEX-300×1300
12。5
PE-250×1200
250×1200
210
20—60
37
25—60
1900×2192×1430
8。5
颚式破碎机规格和性能参数表：
型 号
进料口
尺寸
（mm）
颚式破碎机说明书-
颚式破碎机说明书-颚 式 破 碎 机使用说明书河南豫弘重型机械有限公司HENAN YUHONG HEAVY MACHINERY CO,LTD目录一、简介 (2)二、摆颚式破碎机工作原理 (4)三、国家标准 (5)四、颚式破碎机主要技术参数 (6)五、颚式破碎机的主要部件 (8)六、颚式破碎机使用说明 (12)七、颚式破碎机的维修规则和保养 (14)八、颚式破碎机的试机 (15)九、颚式破碎机的起动 (17)十、颚式破碎机生产使用 (17)十一、颚式破碎机的故障原因及排除方法 (19)一、简介颚式破碎机（英文翻译：Jaw Crasher），俗称颚破，由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。
广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。
被破碎物料的最高抗压强度为320Mpa。
我公司产品主要分为八大类：破碎设备、选矿设备、粉磨设备、除尘器、除铁器、减速机、给料筛分设备和耐磨材料。
其中破碎设备产品包括：颚式破碎机、锤式破碎机、圆锥破碎机、冲击式破碎机、复合式破碎机、辊式破碎机、反击式破碎机、环锤式破碎机、箱式破碎机，厢式破碎机，细碎机，自磨机；选矿设备类包括：球磨机、螺旋分级机、浮选机、砂石洗选机、磁选机、矿用搅拌槽、洗砂机；给料筛分设备包括：滚筒筛分机、振动给料机、圆振动筛、链条输送机、皮带机；耐磨材料类包括：牙板、颚板、齿板、反击板锤等一系列颚式破碎机配件，锤式破碎机配件，反击式破碎机配件，制砂机配件和球磨机配件。
另外还可以根据客户需要配置生产线设备，公路碎石生产线、机制砂生产线、砂石料生产线、碎石设备生产线、机制砂生产线、河卵石制砂生产线、石灰石制砂生产线、玄武岩制砂生产线、石料破碎生产线、制砂生产线、人工造砂生产线、建筑砂生产线、砂石料破碎筛分生产线、制砂生产线、求购石料设备、石料设备生产线等。
颚式破碎机在矿山、建材、基建等部门主要用作粗碎机和中碎机。
