机械制造夹具设计说明书范本

机械制造夹具设计说明书范本1. 引言本文档为机械制造夹具设计的说明书范本，用于规范夹具设计过程，并提供相关设计要求和标准，以确保夹具的高质量和可靠性。

本说明书适用于机械制造行业中夹具设计师、工程师和制造人员。

2. 夹具设计流程夹具设计需要经过一系列步骤，以确保夹具能够满足设计要求并提高制造效率。

以下是夹具设计的基本流程：1.确定夹具需求：明确夹具的使用目的、工件特点和生产要求，与相关人员进行沟通并收集必要的信息。

2.规划夹具设计：根据夹具需求，制定夹具设计方案，确定夹具的结构、材料和配件。

3.进行夹具绘图：使用计算机辅助设计软件绘制夹具的三维模型，并生成夹具的工程图纸。

4.检查和修正设计：对绘制的夹具模型和图纸进行检查，确保夹具的尺寸、形状和功能符合要求。

5.制造和装配夹具：根据夹具的工程图纸，制造夹具的各个零部件，并进行装配和调试。

6.夹具测试和验证：对制造完成的夹具进行测试和验证，确保夹具能够正常工作并满足设计要求。

7.完善夹具设计：根据夹具测试结果，对夹具进行必要的修改和改进，以优化夹具的性能和精度。

8.文件归档和备份：将夹具设计相关文件进行归档和备份，方便后续维护和改进。

3. 夹具设计要求夹具设计需要满足一定的要求和标准，以确保夹具能够满足制造要求并提高工作效率。

以下是夹具设计的主要要求：•结构合理性：夹具的结构应合理设计，能够稳定地夹持工件并适应生产环境的工作要求。

•尺寸精度：夹具的尺寸应符合设计要求，保证夹具与工件的配合精度和定位精度。

•操作简便性：夹具的操作应简单、灵活，操作人员能够方便地进行夹具的调整和使用。

•安全性：夹具应具备良好的安全性能，能够保护操作人员的安全并防止意外事故的发生。

•可维护性：夹具的设计应考虑到维护和保养的方便性，便于检修和更换零部件。

•经济性：夹具的设计应尽可能减少成本，提高制造效率，降低维护和使用成本。

4. 夹具设计标准夹具设计需要遵循一系列标准，以确保夹具的质量和可靠性。

机械工装夹具设计资料全

图3.1 异形杠杆简图图图图 3.2 车床夹具图3.3 盖板简图图 3.4 钻床夹具1 钻模板2 钻套3 压板4 圆柱销5 夹具体 6 挡销 7 菱形销图 3.6 固定支承钉-图3.8 可调支承图 3.9 可调支承的应用（a）(b) (c)图 3.10 自位支承图3.16 小锥度心轴图3.19 圆锥销组合定位（a ） (b) (c)图 3.20 定位套图 3.21半园定位(a) (b) (c) (d)图3.22 固定V形块结构形式图3.26 基准位移误差10图 3.31 v形块上定位铣斜面图 3.32 夹紧机构的组成1-压板；2-连杆；3-活塞推杆；4-气缸；5-活塞；6-配气阀图 3.35 夹紧力作用点靠近加工表面图 3.40 斜楔夹紧机构1－夹具体； 2－斜楔； 3－工件图 3.37 快速螺旋夹紧机构（d ）1 工件2 压板3 T形槽用螺母图 3.40 典型螺旋压板夹紧机构图 3.41 偏心夹紧机构图 3.42圆偏心及其弧形楔展开图Array图3.48 单件联动夹紧机构1－工件；2-浮动压板；3-活塞杆；5-摇臂；4、6-摆动压块；7-螺母图3.49 多件联动夹紧机构图 3.44 螺旋式定心夹紧机构图 3.45 杠杆式三爪自定心卡盘图3.46机动楔式夹爪自动定心机构图 3.47 弹性心轴及弹簧夹头1－夹具体； 2－弹簧筒夹；3－锥套；4－螺母； 5－心轴图 3.54 膜片卡盘定心夹紧机构1 夹具体2 薄壁套筒3 液性塑料4 柱塞5 螺钉6 限位螺钉图3.56液性塑料定心夹紧机构图 3.49波纹套心轴图 3.58 固定钻模1 夹具体2 平面支承3 削边销4 圆柱销5 快速夹紧螺母6 特殊快换钻套图 3.59 回转式钻模1 钻模板 2夹具体 3手柄 4、8 螺母 5 把手 6 对定销7 圆柱销 9开口垫圈 10衬套 11 钻套 12 螺钉(a) (b)图3.60 翻转式钻模1 夹具体2 定位件3削扁开口垫圈 4 螺杆5 手轮6对定销7沉头螺钉图 3.61 盖板式钻模1 盖板2 圆柱销3 削边销4 支承钉5 把手图 3.62滑柱式钻模1-导向滑柱；2-齿条滑柱3夹具体4钻模板；5齿轮轴；6手柄；7套环（a）(b) (c)图 3.63 标准钻套1-钻套; 2-衬套 3 钻模板; 4-螺钉图 3.64.特殊钻套 (e)(a) (b) (c) 图 3.65 三种钻模板图3.66 悬挂式钻模板1-多轴传动头；2-弹簧；3-导柱；4-钻模板；5 -螺钉；6-导套1-定向键 ;2-对刀块;3 -夹具体; 4、8-压板 ;5-螺母; 6-定位块; 7-螺栓; 9-支钉; 10-浮动杠杆图3.68 杠杆零件的料仓式铣床夹具1-锯齿支钉;2，3，4-挡销; 5-压板; 6-螺母; 7- 压板支承螺钉; 8-对刀块图3.71 靠模铣床夹具图3.72 定向键图3.73 对刀装置图3.74 标准对刀块图 3.76 铣床夹具体与耳座1-支架;2 -镗套; 3、4-定位板;5、8-压板; 6-夹紧螺钉; 7-可调支承钉; 9-镗模底座; 10- 镗刀杆;11 浮动接头1、3 -V形块; 2-浮动压块; 4-弹簧;5-活塞; 6-活塞杆; 7-转动叉形块; 8、9 -浮动压板（a）(b) (c)图 3.80 常用的回转式镗套图 3.81 内滚式滚动镗套图3.82 回转镗套的引刀槽及尖头键（a）(b) (c)图3.83 单支承导向镗孔示意图（a）(b)图 3.84 双支承导向镗孔示意图图 3.85 确定让刀量示意图图 3.86 镗杆前端导引部分结构（e ）图 3.87 浮动接头1－镗杆；2－接头体；3－外套；4－拨动销图 3.88 飞球保持架工序图及心轴夹具1－拉杆；2－弹簧；3－套筒；4－斜块；5－压板；6－支承板；7－圆柱销；8－菱形销图 3.90阀体四孔偏心回转分度车床夹具1、11－螺栓； 2－压板； 3－摆动V形块； 4－过渡盘； 5－夹具体； 6－平衡块； 7－盖板； 8、10－固定、活动支承板； 9－活动菱形销图 3.92 十字槽轮零件精车圆弧工序简图图3.93 花盘式车床夹具1、3、4－定位套；2－定位销图 3.94 车床夹具与机床主轴的连接图3.95 加工偏心件的通用可调夹具1-组合气缸；2-双向压板；3-基体；4-快卸垫板；5-可换V形块；6-传动杆；7-压板；8-螺钉图 3.100 自动线上的机床固定夹具及随行夹具1-活动定位销；2-钩形压板；3-随行夹具；4-输送支承；5-定位支承板；6-润滑液压泵；7-杠杆；8-液压缸3．5．2 专用夹具的设计示例拨杆零件如图3.102，其加工过程为：同时铣一面及另一面大小端面，钻铰φ12H9、φ8H9孔并倒角，钻φ7孔和螺纹底孔φ5，铣2mm槽，攻螺纹M6。

夹具设计说明书【范本模板】

目录前言 (3)设计任务书 (4)设计思想与不同方案对比 (5)定位分析和定位误差计算 (10)对刀及导引装置设计 (13)夹紧机构设计与夹紧力计算 (14)夹具操作动作说明 (15)设计心得体会 (15)参考文献书目 (17)前言机械制造装备课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。

其目的在于:1．培养学生综合运用机械设计基础及其他课程的理论知识和生产实际知识去分析、解决工程实际问题的能力,通过课程设计训练可以巩固和加深有关机械课程设计方面的理论知识；2．学习和掌握一般机械设计的基本方法和步骤,培养独立设计的能力，为后续的专业课程设计及毕业设计打好基础、做好准备；3．使学生具有查询规范手册、图册和有关设计资料的能力。

在工艺规程中，零件就要按工艺规程顺序进行加工.在加工中，除了需要机床、刀具、量具之外，还要用机床夹具。

机床夹具是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。

机床夹具的好坏将直接影响工件加工表面的位置精度。

通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。

当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。

使工件在加工过程中保持定位位置不变的操作,称为夹紧。

将工件定位、夹紧的过程称为装夹。

工件装夹是否正确、迅速、方便和可靠,将直接影响工件的加工质量、生产效率、制造成本和操作安全等。

机床夹具在生产中应用十分广泛。

专业数控技术班级3092 姓名薛本霖学号1401093115 设计题目钻孔Φ18H7专用夹具指导老师汪炳森设计条件零件简图（含材料、质量及毛坯种类）、大批量生产质量材料毛坯种类0.45㎏45 模锻件设计要求1、用计算机绘制总装图一张（A2图）、指定零件图一张（A3图）；2、设计说明书一份(包括零件图分析、定位方案确定、定位误差确定、定位误差计算等内容）;3、设计时间：7天.审核批准年月日机床夹具课程设计任务书设计思想与不同方案对比1。

夹具设计说明书106

三江学院夹具课程设计说明书题目：支承座镗孔夹具设计班级：110152D姓名：耿志旸学号：12010152103专业：机械设计制造及其自动化（数控技术）指导老师：徐伟目录绪论 (1)第一章机床夹具概述 (2)1.1工件的装夹方法 (2)1.2机床夹具的工作原理和在机械加工过程中的作用 (2)1.3夹具的分类和组成 (3)第二章夹具设计 (5)2.1设计思路 (5)2.2零件加工工艺过程分析 (5)2.3定位分析 (7)2.4夹紧分析 (9)2.5夹具体结构分析 (10)2.6夹具装配图绘制 (11)2.7夹具零件图绘制 (11)结束语 (12)致谢 (13)参考文献 (14)绪论机床夹具是机械加工系统的重要组成部分，同时也是机械加工工艺系统的重要组成部分。

为了保证工件的加工精度和生产率的提高，必须使工件在机床上相对刀具占有正确的位置，完成这一功能的辅助装置称为机床夹具。

机床夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、生产率、生产成本以及工人的劳动强度等。

所以机床夹具设计是机械加工工艺准备中的一项重要工作。

机床夹具作为机床对工件加工中的辅助装置，其设计质量的好坏对零件的加工质量、效率以及工人的劳动强度均有直接的影响，因此在进行夹具设计时，必须使加工质量、生产率、劳动强度和经济性等几方面达到统一，其中保证加工质量是最基本的要求。

但是，在实际生产过程中会有所侧重，如对位置精度要求很高的加工，往往是保证加工精度，对于位置精度要求不高而使加工批量较大的情况，则着重于提高加工工件的工作效率。

总之，在考虑上述几方面要求时，应在满足加工要求的前提下，根据具体情况处理好生产率与劳动条件、生产率与经济性的关系。

夹具设计的基本步骤可以概括为：1、研究原始资料，明确设计任务。

2、确定夹具的结构方案，绘制结构草图。

确定夹具的结构方案，可以考虑以下问题：1）根据六点定位原理确定工件的定位方式，并设计相应的定位装置。

密封件定位套

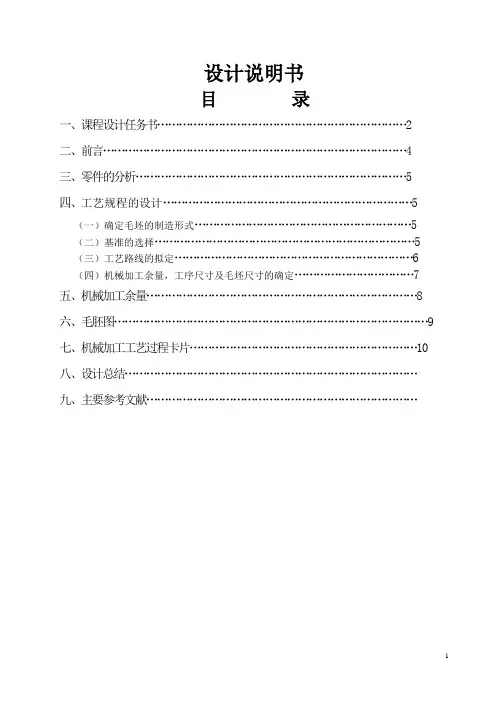

设计说明书目录一、课程设计任务书 (2)二、前言 (4)三、零件的分析 (5)四、工艺规程的设计 (5)（一）确定毛坯的制造形式 (5)（二）基准的选择 (5)（三）工艺路线的拟定 (6)（四）机械加工余量，工序尺寸及毛坯尺寸的确定 (7)五、机械加工余量 (8)六、毛胚图 (9)七、机械加工工艺过程卡片 (10)八、设计总结………………………………………………………………………九、主要参考文献…………………………………………………………………广东轻工职业技术学院机械加工工艺规程设计任务书（五）设计题目设计“二联齿轮”零件的机械加工工艺规程（生产纲领：小批量）设计内容 1产品零件图一张2产品毛坯图一张3机械加工工艺过程综合卡片一份4课程设计说明书一份班级：机电091设计者：林晓新指导老师：陈学文2011年 6月 21日前言本次设计目的经典零部件制造与检验（二）实训是在学习了本课程，进行了金工实习及下厂参观的基础上进行的一个教学环节，要求学生综合运用本课程及其有关的先修课程理论和实践知识，进行经典零件加工工艺规程的设计，机械设计课程设计是机械类专业和部分非机械类专业学生第一次较全面的机械设计训练，是机械设计和机械设计基础课程重要的综合性与实践性教学环节，其目的是：1培养学生运用本课程及有关课程（机械制图、公共材料与热处理、机械设计基础、互换性与测量技术等）的知识，结合个相关的实习中获得的知识，独立的分析和解决机械零件的加工工艺问题，初步具备设计有关中等复杂程度的零件的工艺规程的能力。

2能正确地解决机械零件在加工中的定位、加紧以及工艺路线安排、加工余量及工艺尺寸确定等问题，做到既能保证加工质量，又能满足加工成本合理的要求。

3培养学生熟练的运用有关手册、规范、图表等技术的能力。

4进一步培养学生识图、制图、运算和编写技术文件的能力。

由于时间仓促和水平有限，说明书中难免有不当和欠妥之处，敬请老师不吝批评指正。

夹具设计(钻孔)说明书

前言机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。

由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。

如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。

2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。

3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。

4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。

其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。

培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。

3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。

但毕竟技术基础薄弱，滞后于制造业发展的需要。

我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。

1.3零件工艺分析本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。

“密封件定位套”零件的机械加工工艺规程及工序的设计.

课程设计说明书专业：机械制造与自动化学号：姓名：目录设计任务书 (3)序言 (4)一、零件的分析 (5)二、工艺规程设计 (7)（一）确定毛坯的制造形式 (7)（二）基面的选择 (7)（三）制定工艺路线 (8)（四）机械加工余量、工序尺寸及毛坯尺寸的确定..10 （五）确定切削用量及基本工时 (13)三、总结 (23)参考文献 (24)设计任务书题目：设计“密封件定位套”零件的机械加工工艺规程及工序的设计计算设计内容：1、产品零件图1张；2、产品毛坯图1张；3、机械加工工艺过程卡片1份；4、机械加工工序卡片1张（一道工序）；5、课程设计说明书1份（3千字，A4）；6、装袋（桂林航院课程设计专用袋、不用档案袋）设计时间：两周序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的链接,也是一次理论联系实际的训练。

因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析（一）零件的作用题目所给定的零件是密封件定位套，其构造成在打开位置和关闭位置之间有选择地定向一密封件。

该组件包括一膨胀器结构，通过转动或其它方式移动到与密封结构的预定部分强制接合和脱开这样的强制接合，该膨胀器结构可设置在一密封件打开或密封件关闭定向。

当密封件定位组件用于实施腹腔镜或类似手术中的套管针组件时，密封件打开定向设置密封结构脱开与通过其间的器械的接合，并可便于充入的气体从充气的体腔内快速地排出。

一偏置组件可连接到密封结构，以在器械不设置在密封结构内的情形下，偏置密封结构到一通常的关闭位置。

构造来打开和关闭一密封结构的密封件定位组件，所述密封件定位组件包括：a）一包括一膨胀器结构的定位装置，膨胀器结构设置成与密封结构保持连通的关系。

“密封件定位套”零件的机械加工工艺规程及工序的设计解读

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的链接,也是一次理论联系实际的训练。

因此,它在我们四年的大学生活中占有重要的地位。

由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。

一、零件的分析（一）零件的作用题目所给定的零件是密封件定位套，其构造成在打开位置和关闭位置之间有选择地定向一密封件。

一偏置组件可连接到密封结构，以在器械不设置在密封结构内的情形下，偏置密封结构到一通常的关闭位置。

夹具设计说明书

夹具设计说明书
夹具是一种用于夹紧和固定工件的工装，是现代制造业中不可缺
少的一部分。

它可以保证工件的稳定性和精度，提高加工的效率和质量。

夹具设计的好坏直接影响加工成本和产品质量，因此设计夹具需
要注意以下几点：
第一，夹具的选材要合理。

夹具材料应该有足够强度和刚度，同
时具备一定的韧性和耐磨性，以保证夹具能够承受加工过程中的压力
和力矩，不因加工过程中的变形而影响加工质量和精度。

第二，夹具的结构要简洁、易于操作。

夹具的结构应该尽量简洁，减少不必要的部件，从而降低加工成本和维修成本。

同时，夹具的操
作应该方便易行，夹持工件的过程应该简便，夹持力度和固定度应该
可调控。

第三，夹具的精度要高。

夹具本身的精度要高，以保证夹紧后的
工件的精度，并减少加工误差。

夹具夹紧工件时要保证夹紧力的均匀
分配和稳定性，夹紧力不能过大或过小，否则会影响加工质量和精度。

第四，夹具的适用性要强。

夹具应该在不同加工工艺和产品的加
工中都能够适用，并可根据加工需要更换夹具，在保证夹具精度的前
提下，提高生产效率和降低加工成本。

在夹具设计过程中，要注重工艺的细节，充分考虑现场环境和现
场操作过程。

夹具的设计要紧密结合加工对象，根据加工工艺和产品
特点确定夹具的结构和材料。

通过不断优化夹具的设计，提高夹具的使用寿命和可靠性，达到提高加工效率、降低成本、提高产品质量的目的。

机械制造课程设计——密封件定位套说明书

沈阳工程学院
课程设计
课程名称专业、班级学生姓名指导教师日期
课程设计成绩评定表
班级
学号
设计题目：密封件定位套
个人设计总结：
姓名
成绩评定项目
A
B
C
D
E
完成设计任务情况
工艺过程
工序设计说明书表达情况
（精炼、流畅、排版正确）
答辩回答问题情况
很好
正确正确
很好很好
好
比较好一般
基本正确有个别错误多处错误
为 A4 幅面（可打印）。
5、设计某一个加工工序的机械加工工序卡片，格式参照《机械制造技术基础课程设计指南》，
P113 表 4-9，幅面大小为 A4 幅面（可打印），卡片中的参数、工时定额及辅助时间等参阅指南中相
关内容确定。
6、设计某工序的夹具，用 A1 图纸画出夹具的装配图。包括定位设计、辅助元件设计等。
5.4.1 钻 3 个∅ 孔的切削用量和基本时间............................................................................... 18 5.4.2、钻 3 个∅ . 螺纹底孔切削用量和基本时间 ........................................................... 19 5.4.3、确定工序基本时间 ........................................................................................................... 19 5.5、机械加工工艺过程卡片和工序卡片 ...................................................................................... 19 6、设计小结......................................................................................................................................... 26 7、参考文献......................................................................................................................................... 27 附件零件图和毛坯图各一张

专用夹具设计说明书

专用夹具设计说明书一、概述本夹具设计说明书旨在为专用夹具的设计、制造和使用提供全面的指导。

夹具是一种重要的工艺装备，用于在生产过程中对工件进行定位和夹紧，以保证加工质量和效率。

本说明书将详细介绍专用夹具的设计思路、结构特点、使用方法及注意事项。

二、设计思路1. 定位准确：夹具应能准确定位工件，确保工件在加工过程中位置稳定，提高加工精度。

2. 夹紧力适中：夹具应能在保证工件稳定的前提下，施加适中的夹紧力，避免工件变形或损坏。

3. 结构简单：夹具结构应简单明了，便于制造、安装和调试，同时降低制造成本。

4. 操作方便：夹具应便于操作，能够快速完成工件的定位和夹紧，提高生产效率。

三、结构特点1. 定位元件：根据工件的具体形状和加工要求，选用合适的定位元件，如平面定位块、V型块等，确保工件准确定位。

2. 夹紧机构：采用可靠的夹紧机构，如气动夹紧、液压夹紧等，实现快速、稳定、适中的夹紧力。

3. 导向元件：为提高工件加工精度，可设置导向元件，如导轨、滑块等，减小工件在加工过程中的振动和误差。

4. 辅助元件：根据实际需要，可添加一些辅助元件，如定位销、限位开关等，提高夹具的稳定性和可靠性。

四、使用方法1. 安装调试：按照说明书要求，将夹具安装到机床上，并进行必要的调试，确保夹具定位准确、夹紧力适中。

2. 工件定位：将工件放置在夹具的定位元件上，确保工件稳定可靠。

3. 工件夹紧：操作夹具的夹紧机构，对工件施加适中的夹紧力，确保工件在加工过程中保持稳定。

4. 加工操作：启动机床进行加工操作，注意观察工件加工质量和夹具运行状态，如有异常及时调整。

5. 拆卸工件：加工完成后，松开夹紧机构，将工件从夹具上拆卸下来，清理现场。

五、注意事项1. 使用前应仔细阅读说明书，了解夹具的结构、使用方法和注意事项。

2. 夹具应妥善保管，避免磕碰和损坏。

3. 使用过程中应定期检查夹具的定位元件、夹紧机构等关键部件的磨损情况，如有异常应及时维修或更换。
