后张法预应力张拉记录表
预应力张拉(后张法)记录表(QLB22 JTG_T F50-2011)
预应力张拉(后张法)记录表
JTG/T F50-2011 公路桥涵施工技术规范
项目名称
分部工程
合同段
分项工程
单位工程
工程部位
桩号范围
施工日期
构件编号 钢筋弹模E(MPa)
锚具名称 设计控制应力(MPa)
钢束种类 千斤顶编号 限位块槽深(mm) 张拉时砼强度(MPa)
钢束规格 油压表编号
滑丝断丝及处 理
安装时 应力偏 差(%)
(MPa)
钢束 理论 延伸
量 (mm)
千斤 顶段 钢束 理论 延伸
量
张拉 束实 际延 伸量 (mm)
安装 时延 伸量 偏差 (%)
油压表 回"0" 时尺读 数( mm)
回缩量 (mm)
工作夹 片外露
量 (mm)
原表号 始 记册号 录页码
序号
油表 读数 (MPa)
尺 读数 (mm)
初应力 时夹片 外露量
终应 力时 夹片 外露
自检意见 技术负责人: 质量检查员: 监理工程师:
监理意见
录表
规范
编号：____________________
施工单位
监理单位
检验单位
张拉日期
龄期(d)
张拉部位及直 Nhomakorabea弯束
示意
工具夹片位移量(mm)
位移 量
回油
(安 装)前 油表 读数
钢束 编号
钢束 长度 (m)
设计 张拉
力 (kN)
张拉 端
初应力
两倍初应力
油表 尺 油表 读数 读数 读数 (MPa) (mm) (MPa)
尺 读数 (mm)
油表 尺 油表 读数 读数 读数 (MPa) (mm) (MPa)
预应力筋张拉记录
预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。
2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。
3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。
首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。
4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。
预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。
预应力张拉记录表是记录预应力张拉过程和结果的重要工具。
一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。
它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。
预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。
二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。
2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。
3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。
三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。
2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。
3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。
预应力张拉(后张法)记录表(单端张拉)
计算伸长量(mm)
钢束编号
千斤顶编号
张拉断面
记录项目
初应力
%
张拉力
%
第一行程张拉力
(倒顶)
第二行程初应力
(倒顶)
第二行程张拉力
(倒顶)
第三行程初应力
(倒顶)
第三行程张拉力
(倒顶)
第四行程初应力
(倒顶)
第四行程张拉力
(倒顶)
第五行程初应力
(倒顶)
第五行程张拉力
(倒顶)
第六行程初应力
(倒顶)
张拉力100%
伸长量(mm)
回缩量(mm)
理论伸长量
(mm)
伸长率误差
(%)
滑、断丝情况
油表读数MPa
伸长量读数mm
自检意见
监理意见
原始记录本
表号
册号
页码
序号
施工员:桥梁工程师:质检工程师:监理工程师:
页码共页
预应力张拉(后张法)记录表(单端张拉)
JTG/T F50-2011 公路桥涵施工技术规范
编号:
项目名称
分部工程
施工单位
合 同 段
分项工程
监单位
单位工程
工程部位
检验单位
桩号范围
施工日期
检测日期
千斤顶编号
油表编号
标定日期
张拉示意图
构件名称
构件编号
张拉时砼强度
(MPa)
预应力束参数
编号
备注
设计张拉力(kN)
预应力筋

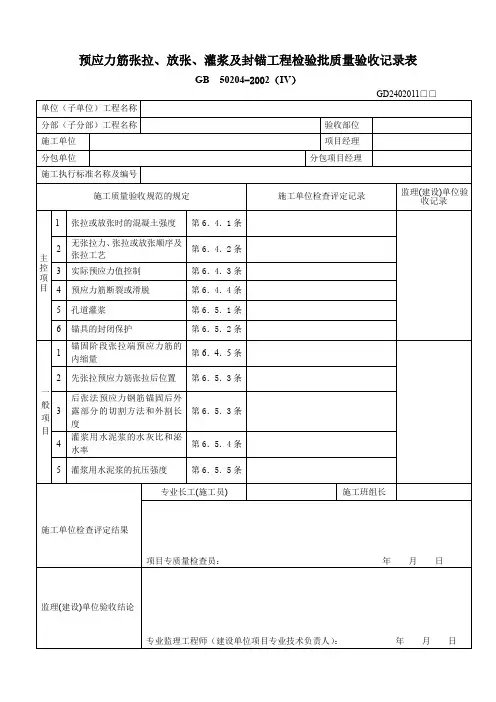

预应力筋张拉、放张、灌浆及封锚工程检验批质量验收记录表GB 50204-2002（IV）说明(Ⅳ)GD2402011主控项目：1.预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方抗压强度标准值的75%。
检查同条件养护试件试验报告。
2.预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：（1）当施工需要超张拉时，最大张拉应力不应大于《混凝土结构设计规范》GB 50010的规定；（2）张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；（3）后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；（4）先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；（5）当采用应力控制方法张拉时，应校核预应力筋的伸长值。
实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。
检查张拉记录。
3.预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对而言允许偏差为±5%。
先张法施工，检查预应力筋应力检测记录，后张法施工，检查见证张拉记录。
4.张拉过程中应避免预应力筋断裂或滑脱：当发生断裂或滑脱时，必须符合下列规定：（1）对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；（2）对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。
观察和检查张拉记录。
5.后张法有粘结预应力筋张拉后应尽早进行孔道灌浆，孔道内水泥浆应饱满、密实。
观察和检查灌浆记录。
6.锚具的封闭保护应符合设计要求；当设计无具体要示时，应符合下列规定：（1）应采取防止锚具腐蚀和遭受机械损伤的有效措施；（2）凸出式锚固端锚具的保护层厚度不应小于50㎜；（3）外露预应力筋的保护层厚度；处于正常环境时，不应小于20㎜；处于易受腐蚀的环境时，不应小于50㎜，观察和尺量检查。
千斤顶施加预应力与放松记录表范本
千斤顶施加预应力与放松记录表构件名称张拉千斤顶号预应力钢筋编号示意图构件编号张拉油压表号钢筋规格张拉温度(℃)混凝土设计强度(MPa)放松时混凝土强度(MPa)设计伸长值(mm)放松千斤顶号张拉日期放松油压表号实际张拉时序号钢筋长度m初应力(10%σ)20%σ105%σ90%σ100%(103%)σ总伸长值mm伸长率‰油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm油表读数MPa张拉力KN伸长值mm放张时序号第一次（%）第二次（%）第三次（%）备注油表读数MPa张拉力KN油表读数MPa张拉力KN油表读数MPa张拉力KN超张后持荷3分钟。
张拉或放松过程中发生断筋等问题应在本栏目内注明原因。
本表用于先张法施工。
4、括号中的103%σ为当普通松弛力筋采用夹片等具有自锚性能的锚具时。
5、总伸长值及伸长率的计算，详见有关规范。
施工负责人：年月日现场监理工程师：年月日。
预应力张拉(后张法)记录表
工程名称
结构物名称
施工单位
构件名称及编号
砼浇注日期/张拉日期
设计混凝土强度（MPa）
张拉时混凝土强度/弹性模量(Mpa)
断、滑丝情况
千斤顶编号
A
油表编号
预应力钢束编号顺序→
B
钢束编号
编号
（初应力б0）KN
（%бCON）KN
（%бCON）KN
（%бCON）KN
（%бCON）KN
年 月 日
监理意见：
监理工程师:
年 月 日
回缩量（mm)
实际伸长值（mm）
理论伸长值（mm）
伸长值偏差（%）
油表读数（MPa）
伸长值（mm）
油表读数（MPa）
伸长值（mm）
油表读数（MPa）
伸长值（mm）
油表读数（MPa）
伸长值（mm）
油表读数（MPa）
伸长值（mm）ABAB NhomakorabeaA
B
A
B
A
B
记录人：
年 月 日
质检员：
年 月 日
自检意见：
项目技术负责人：
后张法预应力钢绞线张拉施工
后张法预应力钢绞线张拉施工后张法预应力钢绞线张拉施工是指在混凝土结构中，通过在结构内部张拉预应力钢绞线来提高结构承载力的一种施工方法。
本文将介绍后张法预应力钢绞线张拉施工的步骤、注意事项以及在施工过程中的质量控制。
后张法预应力钢绞线张拉施工主要分为以下几个步骤：1、预应力钢绞线的制作和布置。
根据设计要求，将钢绞线切割成一定长度的束或单根，并将其按照设计要求布置在混凝土结构中。
2、锚具的安装。
将锚具安装在混凝土结构的两端，确保锚具与钢绞线紧密连接。
3、张拉设备的选择与安装。
选择合适的千斤顶和压力表，将其安装在混凝土结构的两端，确保其能够承受预应力钢绞线的张拉力。
4、张拉力的计算与调整。
根据设计要求，计算出预应力钢绞线的张拉力，并将其调整到所需值。
5、张拉操作。
在张拉过程中，需要时刻关注压力表的读数，确保钢绞线的张拉力符合设计要求。
同时，还需要对钢绞线的伸长量进行测量，确保其符合设计要求。
6、锚固操作。
在达到设计要求的张拉力后，需要对钢绞线进行锚固，确保其能够保持稳定的预应力。
在后张法预应力钢绞线张拉施工过程中，需要注意以下几点：1、钢绞线的材质和规格必须符合设计要求，同时需要检查其是否受损或存在质量问题。
2、锚具的型号和规格必须与钢绞线相匹配，同时需要检查其是否完好无损。
3、张拉设备的选择需要根据钢绞线的规格和所需张拉力进行选择，同时需要对其进行定期维护和校准。
4、在张拉过程中，需要注意安全问题，如佩戴安全帽、安全带等。
5、在施工过程中，需要做好质量控制，如对钢绞线的切割长度、锚具的安装等进行检查。
后张法预应力钢绞线张拉施工能够显著提高混凝土结构的承载力和抗裂性能，对于保证结构的安全性和稳定性具有重要意义。
在实际施工过程中，需要严格按照设计要求和施工规范进行操作，确保施工质量符合要求。
还需要做好质量管理和安全控制工作，确保施工过程的安全性和稳定性。
预应力钢绞线张拉计算程序预应力钢绞线张拉计算程序：实现精确控制的必备工具在现代化的建筑和工程设计中，预应力钢绞线被广泛用于各种结构中，如桥梁、大跨度建筑、高速公路和电力传输设施等。
后张法预应力筋的张拉程序
后张法预应力筋的张拉程序张法预应力筋的张拉程序是预应力混凝土结构施工中的一个关键环节，其目的是通过预先施加的拉力，使钢筋与混凝土的整体工作性能得到优化，在结构的使用过程中起到增强和改善结构性能的作用。
预应力筋的张拉程序一般包括以下几个步骤：1. 工程准备在进行预应力筋的张拉之前，需要对施工环境进行检查和准备工作。
包括检查张拉设备的工作状态，确认是否满足施工要求；清理工作区域，确保施工安全和施工质量。
2. 张拉示意图的编制根据设计要求和结构图纸，编制张拉示意图。
该示意图包括预应力筋的编号、切割长度、端头锚固的位置、张拉各阶段的拉力等信息，有助于施工人员准确理解张拉要求，提高施工效率。
3. 预应力筋的切割和安装根据张拉示意图，确认预应力筋的切割位置，使用合适的工具进行切割。
然后将预应力筋的切口处固定在锚固装置上，确保预应力筋的稳定和安全。
4. 张拉设备的安装根据张拉要求，安装张拉设备。
张拉设备包括张拉钳、油压泵等。
张拉钳用于加压，油压泵用于输送油液。
在安装张拉设备时，需要保证设备的稳定和可靠性。
5. 影响张拉效果的因素调整在进行张拉之前，需要根据具体情况调整影响张拉效果的因素。
如张拉钳的选取、张拉阶段的安排、拉压管的连接等。
根据设计要求和经验，确定合理的调整方案，确保张拉质量的满意。
6. 预应力筋的张拉进行预应力筋的张拉。
根据张拉示意图的要求，逐步加压，直至达到设计要求的张拉力。
在张拉的过程中，通过实时监测设备对张拉力进行控制，并及时记录张拉数据和观察预应力筋的变形情况。
7. 张拉锚固当预应力筋达到设计要求的张拉力时，进行张拉锚固。
首先确认预应力筋的位移满足要求，然后将钢筋锚固在混凝土结构中，通常使用锚具等。
锚固后，需要进行锚固力的测定，确保锚固质量。
8. 张拉锚固后的处理完成张拉锚固后，对张拉设备进行拆卸和清理。
同时，对张拉区域的周边进行清理，以保持施工环境整洁。
然后，对张拉的相关信息进行记录和归档，为后续施工提供参考。
(整理)预应力钢绞线后张法施工技术
预应力钢绞线后张法施工技术一、预制场地选择 (3)1、预制场位置 (3)2、预制场的面积 (3)3、预制场的布置 (3)二、钢绞线的技术标准 (3)1、技术要求 (3)2、钢绞线的验收与检测 (4)三、锚具、夹具和连接器要求 (5)1、锚固能力 (5)2、分级张拉 (5)3、自锚能力 (6)4、锚具性能 (6)5、进场验收规定 (6)四、锚具与千斤的配套选择 (7)1、DM型锚具 (7)4、QM型锚具 (8)5、OVM型锚具 (8)6、YM型锚具 (8)7、XYM型锚具 (9)8、TM型锚具 (9)9、STM型锚具 (9)10、BUPC无粘结预应力筋张拉锚固体系 (9)五、后张法预应力梁张拉前的准备工作 (10)1、管道摩阻力和锚口损失 (10)2、千斤顶配套校验 (10)3、单质材料试验 (10)4、锚具检查 (10)5、钢绞线（钢丝束）理论伸长值的计算 (10)6、管道清理 (11)7、锚固率试验 (11)8、张拉工艺审查 (11)六、梁后张法的张拉 (11)1、张拉前对梁砼强度的检验 (11)2、穿束前后的检查 (11)3、张拉顺序 (12)4、张拉方式 (12)5、张拉程序 (12)七、后张法预应力梁张拉现场施工原始记录 (12)后张法预应力梁张拉现场施工原始记录表 (13)八、OVM锚具张拉注意事顶 (14)1、工具夹片锚和工作锚夹片 (14)2、锚固回油 (14)3、限位板 (14)4、曲线管道张拉 (14)5、锚具、千斤顶安装 (14)6、钢绞线切割 (15)7、OVM锚特点 (15)8、管道压浆 (15)9、张拉人员条件 (15)10、滑丝、断丝 (15)九、YCW型千斤顶使用时注意事项 (16)十、后张法张拉孔道压浆 (17)后张预应力筋制作安装允许偏差 (18)预应力孔道压浆现场施工原始记录 (19)钢绞线检验报告 (20)锚具、夹片硬检验报告 (21)一、预制场地选择1、预制场位置地理与地形条件；雨季与洪水期是否影响；冻胀的影响；运输、安装方法，达到预制、运输、安装方便，安全。
预应力筋张拉和放张检验批质量验收记录
预应力筋张拉和放张检验批质量验收记录(50204-2002)表 6.4 编号：020104□□□（3）020104□□□（3）说明主控项目6.4.1预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。
检查数量：全数检查。
检验方法：检查同条件养护试件试验报告。
6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：1、当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》50010的规定；2、张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3、后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；4、先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；5、当采用应力控制方法张拉时，应校核预应力筋的伸长值。
实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。
检查数量：全数检查。
检验方法：检查张拉记录。
6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。
检查数量：对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根；对后张法施工，在同一检验批内，抽查预应力筋总数的3%，且不少于5束。
检验方法：对先张法施工，检查预应力筋应力检测记录；对后张法施工，检查见证张拉记录。
6.4.4张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：1、对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的3%，且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应按每跨计算；2、对先张法预应力构件，在浇筑混凝土前发生断裂或滑脱的预应力筋必须予以更换。
检查数量：全数检查。
后张法预应力钢绞线张拉（平弯计算）
后张法预应⼒钢绞线张拉（平弯计算）后张法预应⼒钢绞线张拉伸长值（平弯）计算（经验之谈，如有不⾜之处，望请指正）⼀、前⾔根据现⾏规范预施应⼒值以油压表读数为主，以预应⼒筋伸长值作校核，按预应⼒筋实际弹性模量计算的伸长值与实测伸长值相差不应⼤于±6％。
因此，在预应⼒张拉施⼯中，必然遇到预应⼒筋的张拉理论伸长值的计算和实际实际伸长值的量测，⽽理论伸长值的计算必然牵扯出预应⼒筋的有效计算长度。
本⽂以苏州市中环快速路北段⼯程ZH-LQ04标现浇箱梁为例进⾏叙述。
⼆、概况苏州市中环快速路北段⼯程ZH-LQ04标全线均为单箱多室后张法预应⼒混凝⼟现浇箱梁，其预应⼒筋全部采⽤规格φ15.2的钢绞线。
三、平弯计算分段法钢绞线在梁长度⽅向的分布是⽴体的，其在梁的⾼度⽅向和梁的宽度⽅向都有弯折，我们称其为平弯和竖弯，对于直线段与曲线段组成的曲线预应⼒筋，张拉伸长值要分开计算，现在我们以F3为例，讨论有效计算长度的计算。
根据下图我们对分段长度进⾏计算：根据F3预应⼒筋平弯⼤样图与F3预应⼒筋⽴⾯⼤样图（见图1），我们先将图⽰的分为5段，计算如下：⾸先对计算所需的未知数据进⾏计算：分段⽅法：①、直线与直线取较长段直线参数计算；②、曲线与曲线取较长段曲线参数进⾏计算；③、直线与曲线取曲线参数进⾏计算。
1、平弯处参数计算θ⾓=（1.09-0.305）/2.5=0.304（运⽤反正切值进⾏计算）cosθ⾓=0.954（此处cos值为弧度，⽽不是⾓度）切线长=8/tan（θ⾓/2）=1.226（此处tan值为弧度，⽽不是⾓度）2、竖弯处参数计算：θ⾓=（1.571-1.099）/2.401=0.194（运⽤反正切值进⾏计算）cosθ⾓=0.981（此处cos值为弧度，⽽不是⾓度）tanθ⾓=0.197（此处tan值为弧度，⽽不是⾓度）3、分段长度计算计算⽅法：计算出分段斜线或弧线的⽔平长度。
E段为平弯终点的第⼀段直线长度。
后张法预应力张拉施工(作业指导书)
后张法预应力张拉施工作业指导书一、编制目的本作业指导书适用于公司承建的后张法施工的预应力筋张拉，明确后张法张拉施工工艺。
二、编制依据1、公路桥涵施工技术规范（JTJ041-2000）2、公路桥涵设计通用规范（JTG D60-2004）3、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）4、施工图设计文件三、适用范围适用后张法预应力筋张拉。
四、后张法张拉施工方法及施工工艺（一）施工准备1、三通一平施工场地水通、电通、道路通、场地平整2、图纸审核施工前应对业主提供的图纸进行审核，如对图纸设计有疑问，应及时向业主、监理和设计部门上报，经设计部门确认无误后方可施工。
3、机械设备进场进场的设备应当完好，并标定准确，具有资质的单位检测证明，张拉时由有经验的施工人员主持。
4、预应力材料预应力混凝土用钢丝应符合《预应力混凝土用钢丝》的要求；预应力混凝土用钢绞线应符合《预应力混凝土用钢绞线》的要求；预应力混凝土用热处理钢筋应符合《预应力混凝土用热处理钢筋》的要求；预应力混凝土用其它钢筋应符合有关图纸、规范的相关技术要求。
（二）施工技术过程1、施加预应力的一般规定A、张拉机具张拉机具应与锚具配套使用，应在进场时进行检查和校验，千斤顶和压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线，张拉机具应由专人使用和管理，并应经常维护，定期校验。
B、锚具及夹具锚具和夹具的类型须符合设计规定和预应力钢材张拉的需要，用预应力钢材与锚夹具组合件进行张拉试验时的锚固能力，不得低于预应力钢材标准抗拉强度的90%，锚夹具须经过产品鉴定，出厂前应由供方按规定进行检验并提供质量证明书。
锚夹具进场时应分批进行外观检查，不得有裂纹、伤痕、锈蚀，尺寸不得超过允许偏差，对锚具的强度、硬度、锚固能力等，应根据供货情况确定是否复验的项目、数量，只有当各项指标均符合要求时方可投入使用。
C、张拉应力控制预应力钢材的张拉方法和控制应力应符合设计要求，张拉时如需超张拉，其最大超张拉应力，当使用钢绞线时，为其抗拉强度的80%。
预应力张拉(后张法)记录表(单端张拉)(QLB18 JTG_T F50-2011)
项目名称
合同段
单位工程
桩号范围
千斤顶编号
构件名称
预
编号
应 设计张拉力(kN)
力
束 张拉长度(mm)
参 计算伸长量(mm)
钢束 编号
千斤顶 编号
油表编号 构件编号
预应力张拉(后张法)记录表(单端张拉)
JTG/T F50-2011 公路桥涵施工技术规范 分部工程 分项工程 工程部位 施工日期
标定日期 张拉时砼强度
备注
张拉 断面
记录 项目
初应力 %
油表读数MPa 伸长量读数
mm
张拉力 %
第一 行程 张拉力 (倒顶)
第二 行程 初应
力
第二 行程 张拉力 (倒顶)
第三 行程 初应
力
第三 行程 张拉
力
第四 行程 初应
力
自检意见
监理意见
施工员: 桥梁工程师: 质检工程师: 监理工程师:
表(单端张拉)
工技术规范
施工单位
监理单位
检验单位
备注
检测日期 张 (MPa) 拉 示 意 图
编号：____________________
第四 行程 张拉
力
第五 行程 初应
力
第五 行程 张拉
力
第六 行程 初应
力
张拉 力 100%
伸长 量
(mm)
回缩 量 (mm)
理论 伸长
量 (mm)
伸长 率
误差 (%)滑、 断丝 情况原 表号始 记
册号
录 页码
序号
现浇混凝土索塔后张法预应力施工检验批质量验收记录通用表格
质量验收规范规定
施工单位检查评定记录
第8.5.4条 预应力筋的品种、规格、数量必须符合设
计要求 第8.5.5条 预应力筋张拉和放张时，混凝土强度必须
符合要求
符合设计固定；设计无规定时，不得低于设计强度的
符合要求
75％ 项目﹙第8.5.6条之表8.5.6-1钢
丝、钢绞线先张法﹚
允许偏差﹙mm﹚
量测值﹙mm﹚
墩头钢丝同束长
主
度相对差
束长＞20m 束长6～20m
L／5000，且不大于 5
0
1
1
1
2
1
2
2
2
1
L／3000，且不大于 4
2
3
2
0
2
2
0
0
0
0
束长＜6m
2
2112112222
控
张拉应力值
符合设计要求
项
张拉伸长率
±6％
3 1 2 -1 -1 1 -2 0 6 3
目
断丝数
不超过总数的1％ 2 2 1 2 3 1 4 2 3 3
符合要求 符合要求 符合要求
/ /
监理（建设） 单位验收记录
施工单位检查 评定结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量检查员：
年月日
监理（建设）单位 验收结论
专业监理工程师： （建设单位项目专业技术负责人）：
年月日
项目﹙表8.5.6条之表8.5.6-2钢 筋先张法﹚
允许偏差﹙mm﹚
量测值﹙mm﹚
接头在同一平面内的轴线偏位
2，且不大于1／10 直径
2
0
2
预应力张拉伸长量计算书(后张法).
一、钢绞线伸长量计算1. 计算依据①《公路桥涵施工技术规范》中公式(12.8.3-1)；②《公路桥涵施工技术规范》中《附录G-8 预应力筋平均张拉力的计算》； ③《海滨大道北段二期（疏港三线立交～蛏头沽）设计图纸》。
2．计算公式：pp p E A L P L =∆ (12.8.3-1)μθμθ+-=+-kx e P P kx p )1()( (附录G-8)p con A P σ=其中：x —从张拉端至计算截面的孔道长度（m ），取张拉端到跨中孔道长度；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad ）,取8.5º即 0.148353rad;k —孔道每米局部偏差对摩擦的影响系数，本工程采用塑料波纹管，取0.0015；μ—预应力筋与孔道壁的摩擦系数，本工程采用sΦ15.2mm 高强低松弛钢绞线及塑料波纹管孔道，根据图纸取0.17；P —预应力筋张拉端的张拉力（N ）； p A —预应力筋的截面面积（mm ²）；con σ—张拉控制应力（MPa ），根据图纸取pk f 73.0；p P —预应力筋平均张拉力（N ）；L —预应力筋的长度（mm ），取张拉端到跨中钢绞线长度；p E —钢绞线弹性模量，本工程采用s Φ15.2mm 高强低松弛钢绞线，根据试验取51091.1⨯MPa ；(钢绞线弹性模量检测报告附后)L ∆—理论伸长值（mm ）。
3．伸长值计算 ①连续端N1N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 02.741316148353.017.0165.170015.0)1(760368)1()148353.017.0165.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 0.1191091.141401716502.7413165=⨯⨯⨯⨯==∆ ②连续端N2N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 97.741293148353.017.0205.170015.0)1(760368)1()148353.017.0205.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 2.1191091.141401720597.7412935=⨯⨯⨯⨯==∆③连续端N3N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 68.741274148353.017.024.170015.0)1(760368)1()148353.017.024.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 5.1191091.141401724068.7412745=⨯⨯⨯⨯==∆④连续端N4N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 14.741258148353.017.027.170015.0)1(760368)1()148353.017.027.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 7.1191091.141401727014.7412585=⨯⨯⨯⨯==∆ ⑤连续端N5N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 85.741238148353.017.0305.170015.0)1(760368)1()148353.017.0305.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.141401730585.7412385=⨯⨯⨯⨯==∆⑥非连续端N1N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 83.741227148353.017.0325.170015.0)1(760368)1()148353.017.0325.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 1.1201091.141401732583.7412275=⨯⨯⨯⨯==∆ ⑦非连续端N2N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 34.741233148353.017.0315.170015.0)1(760368)1()148353.017.0315.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 0.1201091.141401731534.7412335=⨯⨯⨯⨯==∆ ⑧非连续端N3N A f A P p pk p con 7603684140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 61.741241148353.017.03.170015.0)1(760368)1()148353.017.03.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.141401730061.7412415=⨯⨯⨯⨯==∆ ⑨非连续端N4N A f A P p pk p con 9504605140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 01.926552148353.017.03.170015.0)1(950460)1()148353.017.03.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 9.1191091.151401730001.9265525=⨯⨯⨯⨯==∆⑩非连续端N5NA f A P p pk p con 9504605140186073.073.0=⨯⨯⨯===σN e kx e P P kx P 24.926569148353.017.0275.170015.0)1(950460)1()148353.017.0275.170015.0()(=⨯+⨯-⨯=+-=⨯+⨯-+-μθμθmm E A L P L pp p 7.1191091.151401727524.9265695=⨯⨯⨯⨯==∆ 由以上计算结果得出: ①中跨箱梁理论伸长值如下:mm N 0.23820.1191=⨯= mm N 4.23822.1192=⨯= mm N 0.23925.1193=⨯= mm N 4.23927.1194=⨯= mm N 8.23929.1195=⨯= ②边跨箱梁理论伸长值如下mm N 1.2391.1200.1191=+= mm N 2.2390.1202.1192=+= mm N 4.2399.1195.1193=+= mm N 6.2399.1197.1194=+= mm N 6.2397.1199.1195=+=二、压力表读数计算1. 计算依据①《海滨大道北段二期（疏港三线立交～蛏头沽）设计图纸》； ②《千斤顶标定报告09-JZ163～178》；（报告附后） 2. 计算公式①千斤顶力与压力表读数对应关系如下式：b ax y +=其中：y —千斤顶力（KN ）；x —压力表读数（MPa ）； a ,b —常系数。
预应力张拉旁站记录
□是□否
5．张拉设备校验工作是否满足相关要求。□是□否
6．锚具进场后按规定抽样试验，试验结果是否合格。□是□否
7．预应力筋张拉的操作人员的上岗证是否符合相关规定。□是□否
监理情况：
1．锚具安装的偏差是否符合相关规定。□是□否
预应力张拉旁站记录
编号：
工程名称பைடு நூலகம்
日期及气候
施工工序：现场预应力钢筋张拉施工
旁站监理的部位：
旁站监理开始时间：
旁站监理结束时间：
施工情况：
1．张拉时混凝土的抗压强度是否达到设计要求数值或不低于混凝土设计强度的75%。□是□否
2．构件张拉端是否达到设计要求和施工规范相关要求。□是□否
3．构件张拉时，工作面是否达到安全要求，安全措施是否到位。□是□否
8．后张法有粘结预应力筋张拉后在孔道灌浆前对孔道是否进行清洗。□是□否
9．后张法有粘结预应力构件孔道灌浆的水灰比是否在0.4～0.45。□是□否
10．孔道灌浆时，灌浆顺序是否从构件中央开始。□是□否
11．灌浆孔是否从中央向两端逐个出水泥浆后再封堵直至排气孔出浆为止。□是□否
12．是否采用二次灌浆工艺。□是□否
2．预应力张拉设备安装是否符合相关规定。□是□否
3．张拉程序是否为0 105%σcon（持荷2min）100%σcon（锁定） 。 □是 □否
4．张拉程序是否为0 103%σcon（锁定）。□是□否
5．最大张拉力实际值kN。
6．锚具变形和预应力筋内缩量mm。
7．张拉完毕后预应力筋的外露长度是否符合设计及规范要求。□是□否
后张法预应力混凝土梁板
后张法预应力混凝土梁板张拉和压浆作业指导书编号：JZ—TZ—03—2002编制人：邵俊峰朱金清批准人：施荣无锡市市政建设工程总公司二○○二年四月后张法预应力混凝土梁板张拉和压浆作业指导书后张法经常使用于跨径较大的预应力混凝土梁，这种梁可采纳预制吊装，也可在桥墩台上现浇。
一、后张法张拉一样规定一、施加预应力所用的机具设备及仪表应由专人利用和治理，并应按期保护和校验。
千斤顶和压力表应配套校验，以确信张拉力与压力表读数之间的关系曲线。
油表表盘直径不宜小于15cm，油表刻度分格不大于1MPa，读数精准在2%之内。
压力表的精度不宜低于级，校验张拉设备用的实验机或测力计精度不得低于±2%。
查验进千斤顶活塞的运行方向，应与实际张拉工作状态一致。
张拉设备的校验期限，不宜超过半年或超过200次。
如在利用进程中，张拉设备显现反常现象或在千斤顶检修以后，应从头校验。
二、安装张拉设备时，直线预应力筋，应使张拉力的作用线与孔道中心线重合；曲线预应力筋，应使张拉力的作用线与孔道中心线一结尾的切线重合。
3、预应力钢材的张拉方式和操纵应力应符合设计要求。
张拉时如需要超张拉或计入锚圈口预应力损失时，可比设计要求提高5%，但在任何情形下不得超过设计规定的张拉操纵应力。
△4、预应力筋张拉锚固后实际预应力值与工程设计规定应力值的相对许诺误差为±5%。
五、当采纳应力操纵方式张拉时，应校核预应力筋的伸长值。
如实际伸长值比计算伸长超过±6%，应暂停张拉，在采取方法予以调整后，方可继续张拉。
六、预应力筋的实际伸长值，宜在初应力为张拉操纵应力10%—15%左右时开始量测，但必需加上初应力以下的推算伸长值。
7、张拉进程中预应力钢材（钢丝、钢绞线或钢筋）断裂或滑移的数量，对后张法构件，严禁超过结构同一截面预应力钢材总钢丝数的1%，且一束钢丝只许诺一根；对先张法构件，严禁超过结构同一截面预应力钢材总钢丝数的1%，且严禁相邻两根断裂或滑移。
预应力锚索张拉旁站表
预应力张拉旁站监理记录表
工程名称：编号：
日期及气候： 2013 年 11 月 20 日工程地点：
旁站监理的部位：
旁站监理开始时间：旁站监理结束时间：
施工情况：
1、施工人员数量： 8 人；
2、锚具型号： YJM15-8；
3、张拉方式：整体张拉；
4、注浆体强度：；
5、张拉千斤顶型号及编号： 1287；
6、钢绞线根数： 8；
7、张拉压力表型号及编号： 59； 8、张拉级数： 5；
监理情况：
（ 1）检查施工方法是否与施工方案相符：□是□否
（ 2）检查施工单位管理人员是否到位，特殊工种是否持证上岗：□是□否（ 3）张拉千斤顶是否与报检千斤顶相符，并完好：□是□否（ 4）检查锚索注浆体试块强度报告，强度是否达到设计要求：□是□否（ 5）检查锚具的出厂合格证及检查报告，是否符合设计要求：□是□否（ 6）检查施工过程是否存在三圈隐患，是否按安全操作规程施工：□是□否（ 7）监督施工方执行施工方案以及工程建设强制性标准情况：详见附件
发现问题：
处理意见：
备注：因工序性质安全隐患较大，要求施工人员加强现场安全防护措施，正确使用安全防护用品。
每工作班一张旁站监理记录表。
施工企业：监理企业：
项目经理部：项目监理部：
质检员（签字）：旁站监理人员（签字）：
年月年月日日。
后张法张拉计算书
2．46995E-06 2．46997E-06
5．59881E-06 5．59881E-06
55．04 55．04
筑龙网
（T2）
钢绞 分
L
θ
KX+μθ
e-(KX+μθ)
线 段 (m) （rad
编号
）
Pq (KN)
△L (mm) 精确计算
△L (mm) 简化计算
AB 5．814 0
0
0．013253
0．986835 721.6112266 5.84718E-05 5.84727E-05
总伸长量（mm）
198.36 198.37
筑龙网
(N4)
钢绞 分
L
θ
KX+μθ
e-(KX+μθ)
F2=20%σcon =152.074 KN (3)、初应力 100%σcon 张拉力为：
F3=100%σcon= 760.368 KN
二、 油表读数计算
根据液压千斤顶《检定证书》，为准确控制张拉力，故采用内
插法计算相应拉力时油表读数，计算结果如下表所示：
< 表 1>同时张拉 5 根钢绞线时
千斤顶编号 油表号
<表 3>单根钢绞线张拉时
千斤顶编号
03 04
油表号
10%σCON
20%σcon
100%σcon
拉力（KN） 读数 拉力（KN） 读数 拉力（KN） 读数
2449 19.01 5.2 38.02 10.38 19.01 48.6
2480 19.01 4.48 38.02 8.97 19.01 43.49
10%σcon
20%σcon
后张法预应力混凝土实验
后张法混凝土构件预应力张拉施工一、实验目的通过对混凝土预应力梁的预应力张拉，掌握后张法预应力混凝土构件的施工设计和预应力张拉的施工方法及基本要求。
二、实验设备1.预应力梁：梁的截面为300×300mm，长度3500mm，预留孔道直径48mm,非预应力钢筋为4Ф16箍筋Ф8@200，该梁的混凝土强度等级为C30。
2.预应力钢筋和锚具；钢绞线和XM锚具3.预应力张拉千斤顶YC-20和液压油泵ZYBZ15-634.钢尺5.其他辅助设备。
三、实验设计计算及施工方法构件长度为3.5m，预应力钢筋为Ф15.2mm的钢绞线，抗拉强度标准值f ptk=1720MPa，预应力钢筋的截面面积为140.00mm2，Ep=1.95×105MPa，控制张拉应力为0.6f ptk，张拉程序为0——1.03σcon，初应力为0.1σcon，油泵实测P-N关系曲线见下图。
油泵的理论张拉力为237.5kN，千斤顶油缸活塞面积为3769.9mm2，要求计算初张拉和安装张拉时：（1）钢筋的张拉力分别为多少？（2）油压表的理论读数和实际读数应各为多少？（3）张拉时钢筋的伸长值分别为多少？（4）油压表读数为30MPa时钢筋的张拉力和伸长值分别为多少？（5）油压表读数为20MPa时钢筋的张拉力和伸长值分别为多少？四、实验操作步骤1.完成对预应力梁张拉力、伸长值及油泵控制的设计计算；2.完成预应力张拉的施工设计；3.在实验现场熟悉预应力钢筋、锚具、千斤顶和油泵的特征及使用方法与技术要求；4.学习预应力张拉作业的安全规定及安全技术要求；5.预应力张拉：钢筋及锚具的安装——液压千斤顶及油泵的安装——预应力钢筋初张拉——预应力钢筋安装张拉；6.汇总记录试验结果。
五、实验成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装时延伸量[序 安装时延伸量 序 （ 14-12）/12] % ） 油压表回“ 时尺读数 时尺读数（ 油压表回 “ 0”时尺读数（ mm） ） ）（mm） 回缩量（ ）（ ） 回缩量 （ 序 5-16-13）（ 工作夹片外露量（ 工作夹片外露量 （ mm） ） 断丝滑丝及处理 张拉部位及直弯束示意图
19
无断丝和滑丝现象
张拉负责人：
技术负责人：
监理签字：
说明：（1）“钢筋束长度”不包括锚外工作长度；（2）理论伸长量是指构件两端工作锚之间，对设计弹性模量作了修正后的钢 束延伸量；（3）由于行程不够，序 3 序 4 分别记录某一同级荷载的末、初读数，此时序14 -(序5-4+3-1+2-1-9-13)
国 道 112 线 高 速 公 路 工 程 预应力张拉记录表
工程名称 构件编号 千斤顶编号 设计控制应力Mpa 设计控制应力 钢束种类 油压表编号 施工单位 钢束规格 锚具名称 (放张 张拉时砼强度 放张)张拉时砼强度 放张 张拉时砼强度Mpa/龄期 龄期 钢束编号 钢束长度（ 钢束长度 （ m ） 结构部位 钢筋弹模 Mpa 限位块槽深mm 限位块槽深 mm 张拉日期
（ Mpa/mm） ） ） （ Mpa/mm）
终应力时读数(油表读数 尺读数 终应力时读数 油表读数/尺读数 油表读数 尺读数)(Mpa/mm)
（ Mpa/mm） ） 工 具 夹 片 位 移 量 (mm) 初应力时夹片外露量 终应力时夹片外露量 位移量（ 位移量 （ 序 7-8） ）
回油（安装）前油表读数（ 回油 （ 安装 ） 前油表读数 （ Mpa） ） 安装时应力偏差[序 ） 安装时应力偏差 序 （ 10-5）/5]% 钢束理论延伸量（ 钢束理论延伸量 （ mm） ） 千斤顶段钢束理论延伸量（ 千斤顶段钢束理论延伸量 （ mm） ）
序 号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
记录数据 项目
设计张拉力（KN） 设计张拉力 （ KN ） 张拉端 A B时读数(油表读数 尺读数 初应力时读数 油表读数/尺读数 油表读数 尺读数)(Mpa/mm) 两倍初应力时读数（ 同上）（ ）（Mpa/mm） 两倍初应力时读数 （ 同上 ）（ ）
量作了修正后的钢
