折弯系数表
折弯系数表
板厚折弯系数 板厚 折弯系数 折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试 备考资料 历年真题 考试心得 模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。
2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。
中性层到板料內侧得距离用λ表示(见图一)。
3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。
板厚与适用V型槽宽(见表1)。
表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 2.5 * 3.25 4.2 5 刨槽折弯（冷板）1 1 1.5 * 2.0 2.5 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。

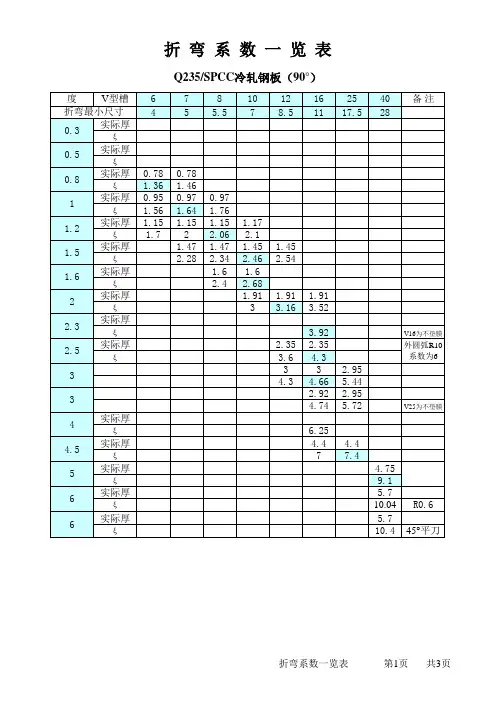

折弯系数表
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.3
实际厚
ξ
2.5 实际厚
ξ
3
3
4
实际厚
ξ
4.5
实际厚
ξ
5
实际厚
ξ
6
实际厚
ξ
6
实际厚
ξ
Q235/SPCC冷轧钢板（90°）
6
7
8
10 12 16
40 备 注 28
40 备 注 28
压平系数 为0.5
3.8 8
折弯系数一览表
第2页 共3页
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
折弯系数一览表
SGCC/SECC镀锌板
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 * 5 刨槽折弯（冷板）1 1 * 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t），，，，，，适用Ｖ槽宽度81216254 展开计算方法： 90°折弯（一般折弯）Q/ZB J65—20102（如图二），由于我们常用的折弯上模的尖角通常小于，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a ； (1)折弯系数a的计算公式为（2）：a = ＋－……………………………………………………………（2）其中：V—下模槽宽；t—材料厚度为方便计算将展开长度的计算公式简化为（3）:Ｌ＝Ｌ1＋Ｌ2－系数C ……………………………………………………………………（3）注：简化系数C = （2t - 系数a）见表2。
