阿尔卡特6138电话机常用操作说明
阿尔卡特OEPB操作
阿尔卡特OEPB操作阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1.Chcp 437 命令清除乱码界面。
2.Telnet 登陆程控交换机IP地址。
登陆账号：mtcl登陆密码：mtcl.3.Mgr进入系统菜单主页面。
下面是mgr界面选项的一些翻译（1）Shelf 注：ACT架构设置选项（2）Media Gateway 注：媒体网关管理（3）Dect System 注：Dect无线系统（4）System 注：系统设置选项（5）Translator 注：号码编译管理选项（6）Categories 注：类别管理选项（7）Attendant 注：服务总机、话务台设置选项（8）Users 注：分机管理（9）Profiled Users 注：使用模板创建用户（10）Set Profiles 注：模板功能管理（11）Groups 注：组设置选项（12）Abbreviated Numbering 注：缩位拨号设置（13）Phone Book 注：电话本设置（14）Entities 注：实体管理（15）Trunk Groups 注：中继组管理（16）External Services 注：外界服务（17）Inter-Node Links 注：节点互连（18）X25 注：X25管理（19）DATA 注：数据（20）Applications 注：应用4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。
Directory Name:________(设置名称，只支持英文)Directory First Name:______(设置姓，只支持英文)Directory Number:___________(此项为分机号码设置选项)Shelf Address:______(此项默认值为255，由于根据现实情况程控交换机只有两个ACT-28框架，因此我们只能在这选项中设置0或者1，要么ACT0、要么ACT1)Board Address:________(此项默认值为255，选择板位号。
阿尔卡特功能话机操作手册
阿尔卡特功能话机简易操作手册动态功能显示屏可程序功能键及固定功能键注：呼叫图标因话机的型号不同有所差异4305功能键：外线保留外线保留外线保留外线保留重拨外线设定自动应答功能设定开/关机外线故障HOLDCall开/关机 用于开机（日间模式）/关机（夜间模式）功能设定设定系统功能如分机等级自动应答当来话会自动接电话（使用耳机或免提对讲）HOLD 当按动态键OnHold时会将外线保留于此，接回可按HOLD键外线故障当外线故障时会显示，按此键查询哪一外线故障外线群当外线满时，会点亮重拨按此键会将最后拨出之内线或外线重拨一次外线保留保留外线来话，保留时灯亮，再按时接回Call 显示有外线呼叫当来话时会自动接电话（耳机或免持对讲），取消再按一次显示功能启动注：呼叫图标因话机的型号不同有所差异注：呼叫图标因话机的型号不同有所差异拨内线分机(cat)Ring ReleasEntityCallBKuserFree345678按分机号码Free表示空闲按Ring呼叫分机响铃Ringin(cat)ReleasEntityCallBKuser345678与分机通话Conv(cat)ReleasEntityOnHolduser345678Busy。
E……（分机与外线通话中）Busy。
I……（分机与内线通话中）Unobt 分机未挂好Wrong number 分机号码错误内线应答按Intern内线键，即可应答内线来电，画面显示Conv分机号码，此时依情形可挂断键或作下列功能的操作，可使用的工作会亮灯指示。
Nornal wait = 1Urgent wait = 0internNextuser8011Conv(cat)OnHold Entity Releas应答外线按Next外线应答键，即可应答，画面显示Conv TRUNKNornal wait = 1Urgent wait = 0NextOnHoldConv TRUNKReleas转接外线应答外线后，按分机号码，再转接接键TransfEnqOff7Releds(cat)CallBkTransfRing789054user EnqOffFreeReleas可依实际状况拉回，先分机通话或转接退出Nornal wait = 1Urgent wait = 0NextCamp On转接退出后，屏幕显示Camp On 表示等待分机接听分机接听后，显示会自动消失，如未接听超过系统预设时间Camp On 会闪烁及响铃，需接回再依需求作其他功能过滤转接当转此通电话需征求受话者同意，再作转接的电话，在应答后，按分机号码，在按振铃，画面显示：(cat)CallBkTransfRing789054userEnqOffFreeReleas(cat)CallBkTransf789054userEnqOffFreeReleas当受话分机应答后，画面显示Conv 分机号码(cat)CallBkTransf789054user EnqOffReleasConv Broker如分机同意接听Transf 转接如分机不同意接听请按Enqoff 接回后，按Releas 键挂断 此时按Broker 切换键，可来回跟内线或外线通话转接分机后，有几种状况如下：(cat)CallBkTransfBroker789054userEnqOffReleasBusy.E Busy 。

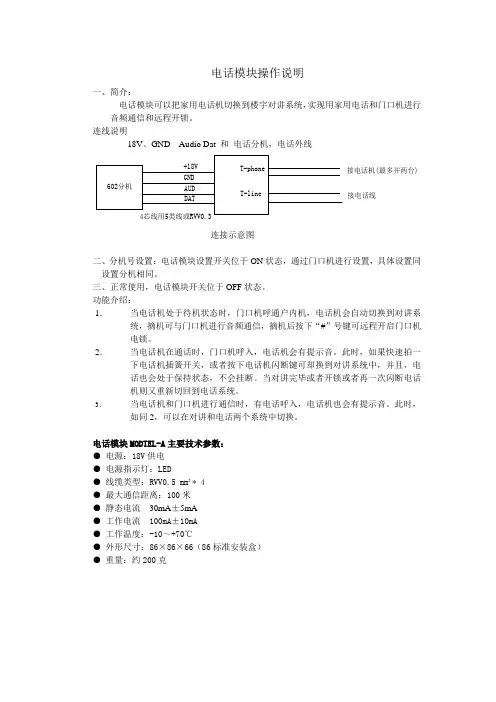

电话模块操作说明
电话模块操作说明一、简介：电话模块可以把家用电话机切换到楼宇对讲系统，实现用家用电话和门口机进行音频通信和远程开锁。
连线说明18V 、GND Audio Dat 和 电话分机，电话外线 4芯线用5类线或RVV0.3602分机DATAUDGND+18VT-line 接电话线接电话机(最多并两台)T-phone 连接示意图二、分机号设置：电话模块设置开关位于ON 状态，通过门口机进行设置，具体设置同设置分机相同。
三、正常使用，电话模块开关位于OFF 状态。
功能介绍：1． 当电话机处于待机状态时，门口机呼通户内机，电话机会自动切换到对讲系统，摘机可与门口机进行音频通信，摘机后按下“#”号键可远程开启门口机电锁。
2． 当电话机在通话时，门口机呼入，电话机会有提示音。
此时，如果快速拍一下电话机插簧开关，或者按下电话机闪断键可却换到对讲系统中，并且，电话也会处于保持状态，不会挂断。
当对讲完毕或者开锁或者再一次闪断电话机则又重新切回到电话系统。
3．当电话机和门口机进行通信时，有电话呼入，电话机也会有提示音。
此时，如同2，可以在对讲和电话两个系统中切换。
电话模块MODTEL-A 主要技术参数：● 电源：18V 供电● 电源指示灯：LED● 线缆类型：RVV0.5 mm²* 4● 最大通信距离：100米● 静态电流 30mA ±5mA● 工作电流 100mA ±10mA● 工作温度：-10～+70℃● 外形尺寸：86×86×66（86标准安装盒）● 重量：约200克。
阿尔卡特功能机操作手册
阿尔卡特功能话机简易操作手册动态功能显示屏SK2SK5SK4SK3SK1按键屏幕显示功能说明SK1 EnqOff 取消转分机（接回）SK2RingBrokerNtrudIntoff呼叫分机穿梭交谈插话（监听）取消插话SK3TransfCamoOnOnHoldEndial转接电话及退出转出电话位接驻留电话保留拨码结束SK4 Intern 内线呼叫SK5 ReleasNext挂断或退出外线呼叫可程序功能键及固定功能键注：呼叫图标因话机的型号不同有所差异4305功能键：外线保留外线保留外线保留外线保留重拨外线设定自动应答功能设定开/关机外线故障HOLDCall开/关机 用于开机（日间模式）/关机（夜间模式） 功能设定 设定系统功能如分机等级自动应答 当来话会自动接电话（使用耳机或免提对讲）HOLD 当按动态键OnHold时会将外线保留于此，接回可按HOLD键外线故障当外线故障时会显示，按此键查询哪一外线故障外线群当外线满时，会点亮重拨按此键会将最后拨出之内线或外线重拨一次外线保留保留外线来话，保留时灯亮，再按时接回Call 显示有外线呼叫当来话时会自动接电话（耳机或免持对讲），取消再按一次显示功能启动注：呼叫图标因话机的型号不同有所差异注：呼叫图标因话机的型号不同有所差异拨内线分机(cat)RingReleasEntityCallBKuser Free 345678按分机号码Free 表示空闲 按Ring 呼叫分机响铃Ringin(cat)ReleasEntityCallBKuser 345678与分机通话Conv (cat)ReleasEntityOnHolduser 345678Busy 。
E ……（分机与外线通话中） Busy 。
I ……（分机与内线通话中） Unobt 分机未挂好Wrong number 分机号码错误按Intern内线键，即可应答内线来电，画面显示Conv分机号码，此时依情形可挂断键或作下列功能的操作，可使用的工作会亮灯指示。
Alcatel话务台说明书全解

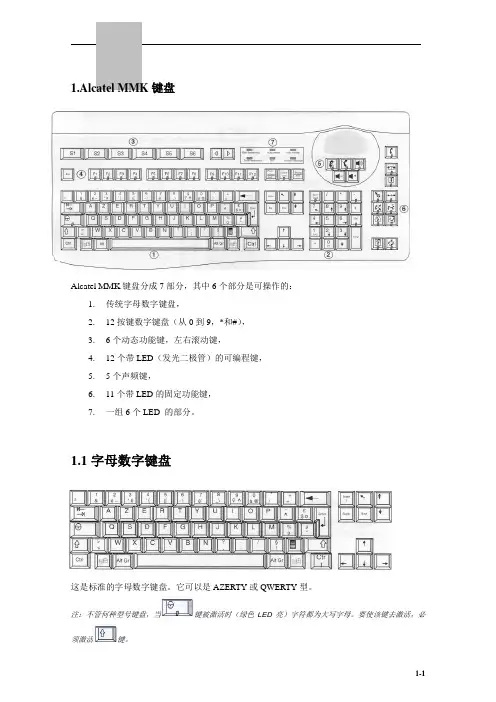

1.Alcatel MMK键盘Alcatel MMK键盘分成7部分，其中6个部分是可操作的：1.传统字母数字键盘，2.12按键数字键盘（从0到9，*和#），3.6个动态功能键，左右滚动键，4.12个带LED（发光二极管）的可编程键，5.5个声频键，6.11个带LED的固定功能键，7.一组6个LED 的部分。
1.1字母数字键盘这是标准的字母数字键盘。
它可以是AZERTY或QWERTY型。
注：不管何种型号键盘，当键被激活时（绿色LED亮）字符都为大写字母。
要使该键去激活，必须激活键。
1-11.2 数字键盘该键盘用于拨号。
它包括从0到9以及*号和#号按键。
注：激活键时（绿色LED亮）键盘解锁。
1.3 功能键由系统根据当前特性或设置状态来决定其功能的按键是动态键。
它们不能由用户设置。
这些按键在监视器显示屏幕的底部显示，主要用于电话功能。
根据它们所显示的屏幕，这些按键可以有不同的功能。
当这些按键有效时，屏幕上在其编号下面（S1，S2等）显示一说明其功能的标记（Start、Guide等）。
1-2这组动态功能键还可用作：-用动态Guide键定制话务台，-用动态Service键修改系统管理。
按键和用来换页。
和功能键一样，它们也显示在屏幕上。
1.4 可编程键这些按键用来接入其他功能。
这些键的功能不是由话务台决定的，而是由系统管理决定的。
下列功能可以分配给这些按键：-未分配，-号簿号码监控，-缩位号码，-个别选路，-网络－网络转移，-中继组监控，-停用中继线监控，-个别保持，-呼叫提示，-可编程，-特许转接，-全体保持（PCOT）注：在空闲状态时，可使用GUIDE功能键修改一些按键的设置。
可以修改设置的按键是：-中继组监控，-号簿号码监控，-停用中继线监控，-缩位号码，-可由话务员设置。
注：在电话模式中，当话务员申请时，可使用DispKeys键显示可编程键的功能。
1-31.5 声频键5个按键可激活、去激活和调节声频功能。
阿尔卡特数字话机使用说明
数字话机使用说明取消一个查询电话；A与B通话，A想与C商谈，商谈完毕，A 按此键，放弃与C通话。
进入语音信箱( 详见语音信箱使用)重拨键振铃音量调整（变小）交替通话A与B 通话；A拨号C，此时B听音乐，A与C通话；再按此键，A 可与B ，C 交替通话。
来话转移可以将你的分机转到别的分机或手机。
再按此键，复原。
振铃音调选择，共8种音调。
不摘机，按此键选择，确定后摘机再挂机振铃音量（增大）程控功能使用（表一）程控功能使用（表二）语音信箱使用说明1．进入语音信箱途径。
A．*77 B. C.## D .***注：##可以从任意分机进入语音系统，根据话音提示操作，提取你的留言。
如果你用外线或手机提取你的留言，你应拨5455066 转8999进入语音系统，再根据语音提示操作。
2．在使用语音系统时，希望大家根据语音提示正确操作，务必听完语音提示。
关于修改密码，姓名，欢迎词，均有语音提示。
注：如你听不到语音提示，你可以稍后再试，因为话音系统存在屏颈。
3．语音信箱在初始化或第一次操作时要求你输入密码、姓名、欢迎词。
语音提示要求你输入临时密码时，你应输入你的电话分机号码，系统以你的分机号码作为语音信箱的临时密码。
4．听完留言后，希望大家根据语音提示立即删除留言。
5．关于信箱灯：闪烁表示有留言，常亮表示有留言，你已听取，但没删除。
关于语音信箱出现问题的解决方法：一、留言灯闪，当你取留言时，听到忙音，听不到“按7请删除”语音提示，这是由于外线在拨你电话时，由于无人应答，转入你的语音信箱，但对方没有按正常操作，在听到“嘀”声后，直接挂了机，造成你无法删除留言，在遇到此问题时，你可以进入语音信箱取留言，在听到忙音时连续按“7”强行删除留言。
再进入语音信箱时，留言灯就灭了。
二、为了防止上述问题，现将进入语音信箱的时间延长，为6次震铃。
三、修改个人欢迎词，在你进入语音信箱后，输入你的个人密码，按”#“字键后，直接按”4“进入个人选择项目语音提示，按语音提示操作，便能修改你的姓名和欢迎词。
阿尔卡特程控交换机使用说明
❖
Secret Code : **** 分机密码
❖
Confirm : **** 密码确认
创建分机
Associated Set No. : ---- 相关分机号 Cost Center Id : 255 Cost Center Name : ---------Charging Category + Justified Public Network Category : 2 外线权限 External Forwarding Category : 255 Tel.Facility Category Id : 0 性能类别代码 Connection Category Id : 0 连接类别 Hunting Group Dir No. : -------- 连选组组号 Pick up Group Name : ------------- 代接组组号 Reserved Time Slot + False Voice Mail Dir.No. : Paging Trunk Group : 255 Paging Beeper : ---Tele-Marketing Agent + False
❖
过交换机后板电缆接ALCATEL的数字设备,
❖
如：4019话机、4029话机、4039话机及其
❖
他数字设.）
❖ NDDI2-2 模拟中继板板上有8个模拟中继端口, 通过
❖
交换机后板电缆接电信中继.
Shanghai Xundi
交换机功能板简介
❖ NPRAE-2
❖ ❖
T2数字中继板式 ,板上有2路T2数字 继通道, 通过交换机后板电缆或同轴电缆接 电信中继.
shanghaixundi系统连接有两种方法连接交换机的维护终端一串口方式交换机的维护串口在cs板上二以太网方式通过网线直接连接交换机或将交换机和pc机都连接在局域网上shanghaixundi运行pc机上的仿真终端程序在电脑程序中打开超级终端shanghaixundicom口要根据所使用电脑选定shanghaixundi设置仿真终端的参数串口连接shanghaixundi2网口方式程序开始运行菜单输入cmd命令回车shanghaixundi输入
阿尔卡特OXE分机一般操作
OXE数字程控交换机分机操作简明手册一、普通话机使用简要说明：1、呼叫办公楼前台话务员拨“9”呼叫宾馆前台话务员拨“2000”2、呼叫内线摘机，拨4位分机号码（话机号码或坐席号码），通话后挂机。
3、呼叫外线摘机，拨0，听二次拨号音后拨外线号码。
如对方为电脑话务员，也可直接拨分机号。
如为数字话机（4029话机），通话后按“#”键，再拨对方分机号。
4、回叫应答如为模拟分机，摘机后可听到“你有一个回叫。
”，如保持摘机，可自动对主叫振铃。
也可在摘机后立即拨*67取消回叫。
如为数字分机，留言灯会闪烁，按此键，会提示有新信息，拨*67可查询到回叫分机号码，不做其他操作，稍后会自动对回叫分机振铃。
5、转接在通话过程中，模拟话机可拍叉（或按R键），将通话方保留，听语音提示后，拨分机号码（数字话机可在通话过程中直接拨分机号码），听回铃音或分机应答后挂机，就可将通话转接到其他分机。
6、转移立即转移—摘机，拨*60，再拨要转去的目的分机号码，挂机。
所有来话均自动转移到设定的目的分机上。
忙线转移—摘机，拨*61，再拨要转去的目的分机号码，挂机。
本机忙线时所有来话均自动转移到设定的目的分机上。
无应答转移---摘机，拨*62，再拨要转去的目的分机号码，挂机。
本机无人应答时所有来话均自动转移到设定的目的分机上。
取消转移----摘机，听提示时，拨*64，可取消已设定的转移功能。
7、提醒服务设定---摘机，拨*66HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟取消---摘机，拨*65。
当系统设定多次叫醒时，*66可用来设定叫醒，也可用来取消设定。
设定---摘机，拨*66按提示输HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟。
再次摘机，拨*66，提示已设定的时间，按2，可取消当前提示的时间；按3，可按提示输入下一次叫醒时间。
8、回叫上未接一主叫摘机，拨*69，可自动回叫上一未接主叫。
如为数字分机，拨*69后会显示上一未接主叫号码，稍等后，回自动回叫该号码。
阿尔卡特朗讯企业桌面话机用户手册说明书
OpenTouch® Suite for MLE8078s Bluetooth® Premium DeskPhone8078s Premium DeskPhone8068s Bluetooth® Premium DeskPhone8068s Premium DeskPhone8058s Premium DeskPhone8028s Premium DeskPhone8018 DeskPhone8008G DeskPhone8008 DeskPhone用户手册8AL90339ZHADed02-2102简介感谢您选择阿尔卡特朗讯企业桌面话机。
本文档介绍了接入 OmniPCX Enterprise 系统的 8000 系列桌面话机所提供的服务。
8000 系列包含下列型号的桌面话机：•8078s Bluetooth® Premium DeskPhone (8078s BT)。
•8078s Premium DeskPhone (8078s)。
•8068s Bluetooth® Premium DeskPhone (8068s BT)。
•8068s Premium DeskPhone (8068s)。
•8058s Premium DeskPhone (8058s)。
•8028s Premium DeskPhone (8028s)。
•8018 DeskPhone (8018)。
•8008G DeskPhone (8008G)。
•8008 DeskPhone (8008)。
这些型号提供了增强的人体工学特性，实现更有效的通信。
您的话机机可用于任何业务环境, 从本地 PBX 到多个平台上的云端部署, 例如阿尔卡特朗讯企业服务器或第三方 SIP 话机平台。
显示的标签和图标取决于话机皮肤类型和外观。
如果您话机系统上未配置相应的功能, 则不会显示该标签。
根据具体显示屏的大小, 某些标签可能会被缩短。
电话机使用说明书 (2)
多功能来电显示电话机使用说明书来电显示电话机是采用微电脑技术，结合先进电子线路设计而成，具有完善的来电显示功能。
本机适合于家庭、企业、行政事业单位以及宾馆、酒店等作通话联络。
为了您能正确地使用本机，从而充分发挥本机各项功能，请详细阅读本说明书。
FSK/DTMF双制式来电显示(按**#进行制式转换)50组来电，16组去电2组手动IP功能可设置5级亮度可调预拨号及消号，回拨功能自动追拨功能音乐保留功能计算器功能产品简介主要功能技术条件1.使用条件环境温度：-10℃~+40℃相对湿度：10%-95%大气压力：86-106kpa环境噪声：≤60dB（A）2.主要技术指标1)传输指标发送频率响应，接收频率响应符合国家标准。
2)双音频拨号特性：标准频率低频群频率：697HZ、770HZ、852HZ、941HZ。
标准频率高频群频率：1209HZ、1336HZ、1477HZ。
单一频率的偏差在标准频率的±1.5%范围内。
双音多频信号中低频群单一频率的电平：-9±3dBm双音多频信号中高频群单一频率的电平：-7±3dBm3)电话铃特性：响铃声级≥70dB。
注意事项(一)话机要实现来电显示功能，必须到当地电信局申请开通此项业务。
(二)话机应安放在干燥、通风处，切勿放在阳光直射、高温、强磁场干扰的地方。
(三)切勿使用天那水、甲苯等腐蚀性液体擦洗话机。
安装说明1. 本机要求使用前请装上高性能五号电池。
打开电池盖，按正常极性装入电池，并盖上电池盖。
当发现显示暗淡和个别功能不能使用，请及时更换电池。
2. 将四芯曲线的一端插入手柄尾部的插座内，另一端插入话机左侧的插座内。
3. 将直线的插头插入话机顶部的外线插座内，叉头与外线接线盒相连。
普通功能操作1．接听电话：当外线来电，本机响铃，此时提起手柄或按“免提”键即可与对方通话。
2．拨打电话：当需要拨打电话时，提起手柄或按“免提”键听到信号音后，即可进行拨号，显示屏显示所拨打的电话号码，通话完毕，放下手柄即可挂机。
IP话机使用手册模板
阿尔卡特IP话机使用手册适用范围:公司内部所有IP话机一、基本功能:1.1、转接功能: 双方通话完毕后, 需要将对方电话转到第三方, 则使用转接功能具体操作: 通话过程当中, 拨打需要转接到的第三方号码, 按下转接键, 即可完成转接功能。
操作案例: ( 133) 通话过程当中, 将对方电话转给第三方158的操作)4008话机操作: 133通话中, 拨打158分机号, 按下右下角的6个功能键的倒数第二个””, 完成转接操作。
4068/4028话机操作: 133通话中, 拨打158分机号, 按下屏幕上显示的”转接”对应的功能键, 完成转接操作。
1.2、呼叫代接/驻留: 其它分机振铃时, 能够在本机上接听该分机的来电。
驻留/取回: 在通话过程中, 能够保持该通话, 而对方无法听到本机这方, 可在本机或其它分机上取回该通话。
使用操作: 如133在振铃, 无人接听和转移的状态下, 在本机上按下*72→133即可接听该来电。
[驻留]133与158在通话过程当中, 158按下*75→133驻留与133的通话, 在163分机上再按下*75→133取回该通话, 继续同133通话。
1.3、转移服务: 能够将拨打至本机的所有来电转移到指定的电话号码( 其它同事分机/本人手机/家庭电话等)1.立即转移(*61): 马上将所有来电进行转移到指定的电话号码, 直至取消转移为止。
2.遇忙转移(D01): 正在通话中, 有其它号码呼叫本分机时, 可转移到指定的电话号码。
( 本功能未定义快捷键方式。
)3.无应答转移(*62): 其它电话呼叫本机, 而本机长时间未应答时, 自动将来电转到指定的号码。
4.忙/无应答转移(*63): 其它电话呼叫本机, 本机忙或者长时间未应答时, 自动将来电转到指定的号码。
5.取消转移(*64): 取消在话机上设置的转移。
6.取消跟随(D05): 取消在话机上设置的跟随( 本功能未定义快捷键方式。
)7.远程转移(*88): 指定本机拨打某个号码时, 转移到另外一个指定的号码。
阿尔卡特6138电话机常用操作说明
阿尔卡特6138电话机常用操作说明1话机屏幕亮度的设置：挂机状态下按此键可调节屏幕显示亮度，共5级可选，屏幕显示 lcd3默认值，连按可循环调节亮度。
Lcd在 lcd 3 4 5 4 3 2 1之间转换。
2话机“设置”键按住“设置”键 2秒进入设置状态：用“上，下”键调整选项共有三项“SET 1 DATE”（日期时间设定详细见3时间设定）“SET 2 CODE”（区域码设定，不作介绍）“SET 3 PCODE”（两位出局码设定设置，不作介绍。
机房交换机统一设定）3时间设置：挂机状态按住面板上的“设置”键 2秒，屏幕上会出现“SET 1 DATE” ,然后松开再按“设置”键会进入时间设定，默认先调整年份（即屏上显示的年份后两位跳动），按“上，下”键调整。
然后按“设置”键调整月份，（屏幕上的月份跳动）再按“设置”键调整的是日，依次类推为，时钟位十位，时钟位个位（话机的时间格式是24小时制，若此时为上午8时则调整为08时）分钟位十位，分钟位个位。
当设置完成后用户不需要做其它操作，话机会自动保存4声音大小的调整：在话机侧面有铃音大小和免提声音大小的声音选择开关，供有两级（高，低）可供用户选择。
5来电查询：挂机状态下按“上，下”可向上、向下查询，LCD会显示来电号码，日期，时间等信息，长按“上，下”键超过3秒，可进行快速查询。
若无信息，则显示 ----END----，共可存储68组来电。
6来电回拔：查询到来电后，可直接按“回拔”进行回拔，连按两次会在区号首位加0进行长途回拔。
（仅限外地移动电话）。
也可以在查到来电后，接机或免提，话机在2秒后拔出所显示的来电。
7去电查询挂机状态按“去电”键进入去电查询状态，配合“上，下”可循环查出最近拔出的号码，若无信息，则显示 ----END----，长按“上，下”键超过3秒可进行快速查询。
去电最长保存18位（单次拔号电话号码长度最长18位），共20组。
8去电回拔，查询到去电后按“回拔”键“免提”或接机话机2秒后拔出当前查询到的去电。
阿尔卡特尔电话程控交换机操作
阿尔卡特尔电话程控交换机操作电话程控交换机操作一、如何与程控交换机连接我们必须了解一些硬件上的连接。
我们必须要意识到要建立与4400交换机的连接，物理上的连线是必不可少的。
有一个我们称之为“连接盒”的设备用于扩展4400交换机的连接接口，这里我们不介绍4400交换机至连接盒的物理连线，因为这个工作在工程人员安装期间已完成且不会有什么变动。
以下我们介绍从连接盒到维护用的PC机之间的连接。
我们先了解一下连接盒的外观。
这是一个连接盒的正面，你看到这些都是4400交换机的接口。
包括2个RJ45的以太网接口和若干个RS232的串行口接口。
以太网接口E0：主用CPU板的以太网接口E1：备用CPU板的以太网接口串行口接口A0：主用CPU板的管理口B0：主用CPU板的维护口C：辅助串行口D：辅助串行口A1：备用CPU板的管理口B1：主用CPU板的维护口E xA：扩展串行口E xB：扩展串行口E xC：扩展串行口交换机的以太网接口可用于维护和其他IP上的应用，如IP组网和IP电话。
用于维护时，我们使用一根直连的网线直接连到PC机的网口。
你也可以用一根交叉的网线连接到你的内部局域网的Hub或Switch上（使用何种网线取决于E0/E1口的跳线设置）。
当交换机使用CPU双备份时，通常我们也只需连接一根网线，你可以连在E0或E1口，两块CPU之间通过内部的以太网连接。
4400交换机提供了丰富的串行接口，通常我们将一根串行口维护电缆（一头9芯一头25芯）一端连接A0口另一端连接PC机的串行口，然后通过PC机的仿真终端程序来对4400交换机进行管理。
交换机提供了2个串行口可用于管理，通常我们将A0口连接PC机，B0口连接Modem 用于远端维护。
C口和D口是辅助的串行口，通常用于实时计费输出和宾馆管理的连接。
当交换机使用CPU双备份时，A1和B1口用于连接备用CPU。
此外的ExA、ExB和ExC口是扩展串行口，仅当连接盒使用RMA电路板时才使用。
阿尔卡特IP话机介绍
产品概况4048IP 话机被分为不同的使用区：∙显示屏和相关软功能键——这些软功能键与显示屏上显示的文字提示直接相关，可以直接激活功能∙导航键用于在图形界面（文本修改、返回到主页）内进行导航∙数字键盘∙音频操作用于调节音量、静音、扬声器等∙字母键盘∙所有的电话终端（除了4018/4019两款）都拥有一致的人体工程学外形设计及通用功能。
字母键盘字母键盘由34个键组成。
∙F键和J键上有小突起，以方便有视力障碍的人群使用。
∙字符映射因国家(语言)的不同而略有不同。
固定功能键∙个人键F1/F2∙利用这两个键，用户可以自行编制两项优先功能（转发助理呼叫、耳机、特殊呼叫号码等），并迅速键入相应功能。
∙重拨键∙可以自动重拨最后一组号码。
∙退出/主页键∙返回到上一级导航菜单或主页。
长时间按住该键可以直接返回主页。
∙帮助键∙帮助键+任意键可以显示如何操作该键。
∙消息访问键∙这个半透明的键带有橙色指示灯，可以显示收到消息(包括文本消息、语音留言、呼叫记录)，并可直接进入邮箱。
∙结束通话键∙该键用于结束当前呼叫。
音频控制∙音频控制功能(扬声器、免提音频控制、静音等)都与系统功能键相分离，以确保用户能够轻松、清楚地进行音频控制。
∙免提功能键∙具有回音消除及减弱的全双工免提功能，为您提供了一个更加舒适的使用模式及更加清晰的音质效果。
半透明免提键带有绿色指示灯。
一旦激活免提功能，指示灯就会亮起。
使用该键，您可以从听筒平滑转移到耳机或免提模式。
∙音量控制键∙这两个键用于调节铃声或免提扬声器/听筒扬声器的音量。
最后一次使用的音量可以记忆为默认音量。
∙+和-键更加方便有视力障碍的人群识别。
∙静音键∙通话中按下静音键，伴随着指示灯的亮起，另一端的通话人将听不到您讲话。
该半透明键带有绿色指示灯。
∙铃音∙我们为您提供了16种和弦铃音，并且使您能够设置为静音模式或BP音模式。
∙音频外设连接∙我们的话机都带有一个3.5毫米的微型耳机插孔(支持即插即用功能)，可以轻松连接/断开耳机、外置扬声器（在8系列上）或会议模块。
电话说明书
快速入门
底座连接电源、手柄安装电池，之后直接用手机搜索蓝牙设备，连接即可，需要密码的是0000
手柄拨打电话，按完号码，按绿色按键，屏幕会出现两行选项，第一个是固定电话，第二个是手机线路，选择好您需要的，再按绿色按键就可以打出去了
、
其他的具体功能请参考说明书
不要使用普通的7号电池，一定使用7号充电电池
如果以上操作没有问题，但是还没有连接上的话，请先拔掉底座电源，过三分钟在链接底座电源，在用手机搜索蓝牙设备，就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿尔卡特6138电话机常用操作说明
1话机屏幕亮度的设置：
挂机状态下按此键可调节屏幕显示亮度，共5级可选，屏幕显示 lcd3默认值，连按可循环调节亮度。
Lcd在 lcd 3 4 5 4 3 2 1之间转换。
2话机“设置”键
按住“设置”键 2秒进入设置状态：用“上，下”键调整选项共有三项“SET 1 DATE”（日期时间设定详细见3时间设定）“SET 2 CODE”（区域码设定，不作介绍）“SET 3 PCODE”（两位出局码设定设置，不作介绍。
机房交换机统一设定）
3时间设置：
挂机状态按住面板上的“设置”键 2秒，屏幕上会出现“SET 1 DATE” ,然后松开再按“设置”键会进入时间设定，默认先调整年份（即屏上显示的年份后两位跳动），按“上，下”键调整。
然后按“设置”键调整月份，（屏幕上的月份跳动）再按“设置”键调整的是日，依次类推为，时钟位十位，时钟位个位（话机的时间格式是24小时制，若此时为上午8时则调整为08时）分钟位十位，分钟位个位。
当设置完成后用户不需要做其它操作，话机会自动保存
4声音大小的调整：
在话机侧面有铃音大小和免提声音大小的声音选择开关，供有两级（高，低）可供用户选择。
5来电查询：
挂机状态下按“上，下”可向上、向下查询，LCD会显示来电号码，日期，时间等信息，长按“上，下”键超过3秒，可进行快速查询。
若无信息，则显示 ----END----，共可存储68组来电。
6来电回拔：
查询到来电后，可直接按“回拔”进行回拔，连按两次会在区号首位加0进行长途回拔。
（仅限外地移动电话）。
也可以在查到来电后，接机或免提，话机在2秒后拔出所显示的来电。
7去电查询
挂机状态按“去电”键进入去电查询状态，配合“上，下”可循环查出最近拔出的号码，若无信息，则显示 ----END----，长按“上，下”键超过3秒可进行快速查询。
去电最长保存18位（单次拔号电话号码长度最长18位），共20组。
8去电回拔，
查询到去电后按“回拔”键“免提”或接机话机2秒后拔出当前查询到的去电。
9挂机状态若屏幕亮度明显变暗或不显示，而其它功能正常，请到前台领三节5号电池，将话机背部电池更换。
10局内呼叫：公司电话号码均为8550****其中8550为局号，后四为为分机号，内部打电话只拔分机号即可
11呼叫转移
呼叫转移：摘机按“*21”＋目的机号码，听到长鸣声即可
取消呼转：摘机按“#21”听到长鸣声即可
12，响铃代答(本功能仅限公司内部)：摘机按“*41”＋分机号码
示例：A的电话是85502768（8550为局号，2768为分机号） A不在工位上，此时电话铃响，B要代接，B只要接机按“*412768”即可
13分机转接:（本功能仅限公司内部）按话机右下角的“闪断/R”+分机号码，示例说明：当外来或内部电话打进张三话机，张三接起，发现此电话并不是找张三的，而是找李四的（分机号2713）哪么，张三只要按“闪断/R”2713 然后挂断(些功能需将电话背部的闪断延迟调整为300ms 操作方法：将话机背面朝上，在话机一角处，找到标有“音频，脉冲，闪断，100ms,300ms,600ms”的黑色挡片，用小刀将其挑开，可以看到两个黑色调档键，将里面的调档键调至中间即可)
14：自动回叫：：（本功能仅限公司内部）
呼叫分机忙时，拨“5”挂机即可：取消按“#55”
示例说明：若B的分机号是2945，B 在通话中，A此时要给B打
电话，A摘机按2945发现B占线，此时按5挂断，当B挂断后，A的话机响,摘机后自动呼叫B.若在B没有挂断前A想取消回拔，A只要摘机按“#55”就可以了。
