同步时序设计
同步时序逻辑设计方法

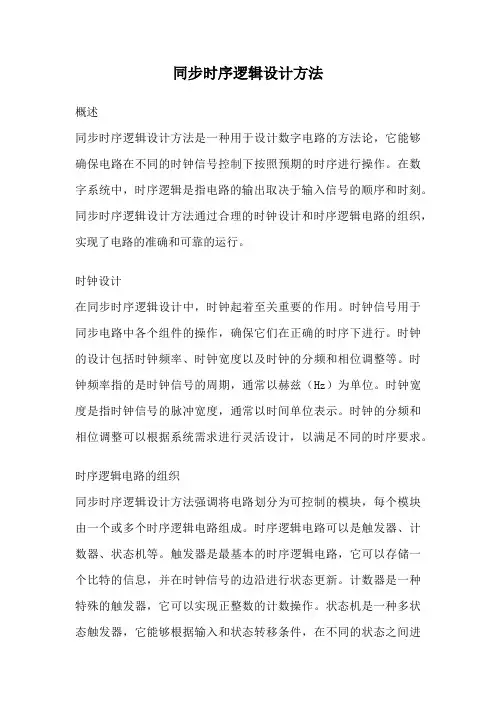

同步时序逻辑设计方法概述同步时序逻辑设计方法是一种用于设计数字电路的方法论，它能够确保电路在不同的时钟信号控制下按照预期的时序进行操作。
在数字系统中，时序逻辑是指电路的输出取决于输入信号的顺序和时刻。
同步时序逻辑设计方法通过合理的时钟设计和时序逻辑电路的组织，实现了电路的准确和可靠的运行。
时钟设计在同步时序逻辑设计中，时钟起着至关重要的作用。
时钟信号用于同步电路中各个组件的操作，确保它们在正确的时序下进行。
时钟的设计包括时钟频率、时钟宽度以及时钟的分频和相位调整等。
时钟频率指的是时钟信号的周期，通常以赫兹（Hz）为单位。
时钟宽度是指时钟信号的脉冲宽度，通常以时间单位表示。
时钟的分频和相位调整可以根据系统需求进行灵活设计，以满足不同的时序要求。
时序逻辑电路的组织同步时序逻辑设计方法强调将电路划分为可控制的模块，每个模块由一个或多个时序逻辑电路组成。
时序逻辑电路可以是触发器、计数器、状态机等。
触发器是最基本的时序逻辑电路，它可以存储一个比特的信息，并在时钟信号的边沿进行状态更新。
计数器是一种特殊的触发器，它可以实现正整数的计数操作。
状态机是一种多状态触发器，它能够根据输入和状态转移条件，在不同的状态之间进行切换。
通过合理组织和连接这些时序逻辑电路，可以构建出复杂的数字系统。
设计方法同步时序逻辑设计方法主要包括以下几个步骤：1. 确定系统需求：根据实际应用场景和功能需求，明确电路的输入输出关系和时序要求。
2. 划分模块：将电路划分为可控制的模块，每个模块负责特定的功能。
3. 设计时序逻辑电路：根据模块的功能需求，选择合适的触发器、计数器或状态机，并进行逻辑电路设计。
4. 进行时钟设计：根据时序要求和系统性能需求，确定合适的时钟频率和时钟宽度，并进行时钟分频和相位调整设计。
5. 进行时序分析：通过时序分析工具对电路进行仿真和验证，确保电路在不同的时序条件下正常运行。
6. 进行综合和布局布线：将设计好的逻辑电路进行综合和布局布线，生成最终的物理电路。
同步时序逻辑电路设计的一般步骤
同步时序逻辑电路设计的一般步骤
设计同步时序逻辑电路的一般步骤如下：
1. 确定问题需求：明确电路的功能和性能要求，了解电路所需的输入和输出信号。
2. 分析问题需求：分析输入信号的特性和逻辑关系，了解所需实现的逻辑功能。
3. 确定电路的逻辑结构：根据问题需求，确定所需逻辑模块（如触发器、计数器、状态机等）的类型和数量，并确定它们之间的连接关系。
4. 设计逻辑电路图：根据确定的逻辑结构和所需逻辑功能，绘制逻辑电路图，包括逻辑模块的输入输出端口和信号线的连接方式。
5. 进行逻辑时序设计：根据问题需求，确定逻辑元件的时序性质，如时钟频率、延迟要求等，以及逻辑元件的输入输出关系。
6. 进行逻辑优化：分析设计电路的性能指标和优化需求，可尝试对电路进行逻辑简化、速度优化或面积优化等。
7. 进行电路模拟验证：使用电路模拟器对设计的电路进行验证，确保电路的功能和性能满足设计要求。
8. 进行电路布局布线：将设计的逻辑电路转化为物理电路，在
布局设计中，要考虑电路布局的最小化、布线的最短路径和最小功耗等因素。
9. 进行静态时序分析：进行静态时序分析，检查电路中的时序相关问题，如时钟走时、数据到达时间等，以确保电路的正确性和稳定性。
10. 进行时序验证和测试：对设计的电路进行时序验证和测试，以确保电路的功能和性能满足设计要求。
11. 进行电路仿真和验证：通过仿真和验证，确认电路的正确
性和性能，以便进一步进行优化和改进。
12. 进行后续维护和优化：根据实际应用情况，进行电路的后
续维护和优化，以适应新的功能需求或改进电路的性能。
用“一对一”法设计同步时序电路

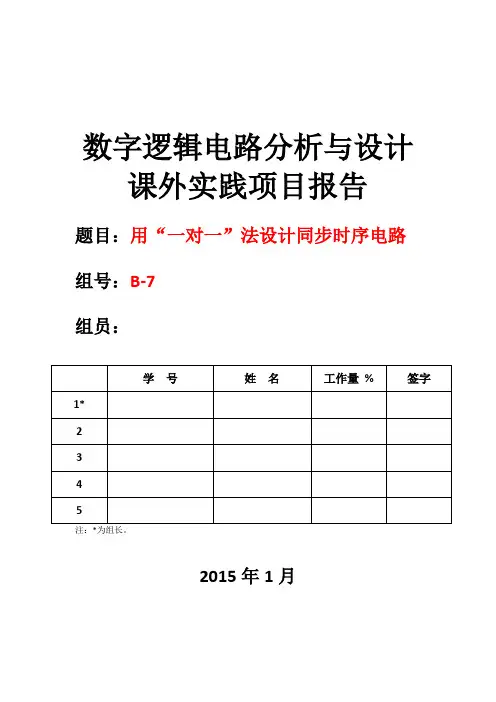

数字逻辑电路分析与设计课外实践项目报告题目：用“一对一”法设计同步时序电路组号：B-7组员：注：*为组长。
2015年1月报告目录一、实验方案二、实验原理三、完成过程四、设计心得与体会五、工作分配一、实验方案电路用发光二极管分别显示输出状态Z，以及工作状态S1、S2、S3、S4。
灯亮表示输出为高电平，灯暗表示输出为低电平。
具体操作流程如下：1）打开电源开关，使电路处于工作状态，此时默认处于S1状态。
2) S1状态下由逻辑电平开关输入00信号时保持S1状态不变，输入为01时转变为S4，输入10时状态转变为S23）S2状态下由逻辑电平开关输入00,10信号时都保持S2状态不变，输入为01时状态转变为S34）S3状态下由逻辑电平开关输入00时状态转换为S1，输入为01,10时状态保持S3不变5）S4状态下由逻辑电平开关输入00，01时保持S4状态不变，输入为10时转为S3状态6）CLR为复位脉冲开关，若按下CLR开关，则复位到S1状态。
二、实验原理（1）、电子线路图（2）、芯片使用介绍：▲ 74LS00 四2输入与非门▲ 74LS10 三3输入与非门▲ 74LS04 六反相器▲ 74LS175 四D触发器A B Y0 0 10 1 11 0 1 1 1 0A B C Y X X 0 1 X 0 X 10 X X 11 1 1 0A Y0 11 074LS175 四上升沿D触发器的引脚图和真值表（3）、逻辑原理A．状态转换电路状态图和状态表S 1/0 S4/1S2/1 S3/1000000 0110100101001010012.触发器状态的直接分配在这个电路中有S1、S2、S3、S4共4个状态。
规定分别与4个触发器Ⅰ、Ⅱ、Ⅲ和Ⅳ的Q1、Q2、Q3、Q4端直接对应。
在74175中每个触发器端，以Q端表示触发器的状态，即0和1两个状态。
为便于用开机复位的方式启动电路，触发器Ⅰ的有效状态是0状态：触发器Ⅱ、Ⅲ和Ⅳ的有效状态是1状态。
同步时序电路名词解释
同步时序电路名词解释
同步时序电路是一种在电子系统中应用的数字电路，它是通过时钟信号来同步各个部分的操作。
时序电路对于在确定的时间点执行特定任务的应用非常重要，如处理器、存储器和其他数字系统。
以下是同步时序电路的一些基本概念和要素：
1.时钟信号：时钟是同步时序电路的基础。
时钟信号是一个周期性的方波信号，用于同步系统中的各个元件。
时钟信号定义了电路的工作时序，使得不同的操作在特定的时钟周期内完成。
2.触发器：触发器是同步时序电路的核心元件之一。
它们是一种存储器件，通过时钟信号触发，保存输入信号的状态。
D触发器和JK触发器是常见的类型，它们被广泛用于时序电路的设计。
3.寄存器：寄存器是一组触发器的集合，用于存储二进制数据。
寄存器在时钟信号的作用下，将输入数据加载到内部存储单元中。
4.计数器：计数器是一种特殊的时序电路，用于计数时钟脉冲的数量。
它在许多数字系统中被广泛用于生成序列号、实现状态机等应用。
5.状态机：状态机是一种由状态和状态之间的转移组成的时序电路。
它可以是有限状态机（FSM）或无限状态机，用于实现特定的序列逻辑和控制功能。
6.时序逻辑：时序逻辑是指电路的输出不仅取决于当前输入，还取决于过去的输入和系统的状态。
时序逻辑通过触发器和寄存器来实现。
同步时序电路的设计需要考虑时序关系、时钟周期、信号传播延迟等因素。
合理的时序设计可以确保电路的可靠性、稳定性和正确性。
这对于数字系统的性能和正确功能至关重要。
同步时序逻辑电路的设计步骤
时序逻辑电路的设计，就是从给定的逻辑功能入手，通过一系列的设计过程，最终得到电路的实现方案，即逻辑电路图。
当然，最终得到的时序电路也分两种，即同步时序电路和异步时序电路。
一般来讲，完成相同的逻辑功能，异步时序电路的整体结构要比同步时序电路简单一些，但是，其设计过程也明显较后者复杂，难以掌握。
组合逻辑电路的设计过程，基本可看做分析的逆过程，类似的，同步时序路的设计过程和分析过程之间，也有互逆的特点。
★ 同步时序逻辑电路的设计步骤◆ 逻辑抽象根据逻辑要求，进行逻辑抽象，明确该电路的状态量的含义，并确定输入、输出变量和状态数；根据电路的逻辑功能，明确状态迁移关系，从而建立原始状态图。
此过程中，重点在于找到电路的状态量，理解其含义。
◆ 状态化简在原始状态图中，若两个电路状态在相同的输入条件下，得到相同的次态结果和输出结果（即状态迁移关系相同），就称这两个状态为等价状态。
显然，等价状态是可以合并的，合并后，得到该电路的最简状态图。
◆ 状态编码根据最简状态图中，状态的数量，确定需要使用的触发器的数量，并用二进制代码表示各个状态，即对状态进行编码。
至此，最初的设计要求已完全数学化，得到了一个完全数学化的状态图。
设最简状态图中，状态个数为 ，需要使用的触发器个数为，则两者数量关系上满足： 。
同时，如果 ，则意味着是从 种状态中选取 个，对电路的状态图进行赋值，这样的选择方案是不唯一的。
如果选择的编码方案得当，则可以很大程度上简化设计过程和最终得到的电路结构，反之，如果选择不当，设计出来的电路就会比较复杂。
因此，选择编码方案是有一定技巧性的。
此外，这也意味着电路存在无效状态，那么，设计完成后，需要检查电路的自启动能力。
◆ 推导逻辑表达式根据编码后的状态图，得到逻辑表达式，即电路的输出方程和触发器的状态方程。
n n M 221≤<-n M 2≠n 2M n M这一步工作中，一般是将状态图转化为表示输出信号和次态的卡诺图，并进行卡诺图法化简，从而得到对应的输出方程和状态方程。
同步时序逻辑电路设计的一般步骤
同步时序逻辑电路设计的一般步骤1.确定需求：首先，需要明确电路的功能和性能需求。
这包括输入和输出的规格，时钟频率，输入和输出的时序关系以及其他约束条件。
2.确定设计规范：根据需求，制定电路设计的一般规范，包括数据通路、控制器、状态机等的规范。
这些规范有助于设计过程的准确性和一致性。
3.划分功能模块：将整个电路设计划分为不同的功能模块，每个模块负责实现一个具体的功能。
根据设计规范，确定各个模块的边界和功能。
4.设计每个功能模块：对于每个功能模块，进行详细的设计。
这包括选择适当的逻辑元件，如逻辑门、触发器等，进行逻辑电路设计。
根据需要，可能需要使用编码器、解码器、计数器等组件。
5.进行时序分析：对于整个电路，进行时序分析以确保时序正确性。
这包括设计验证、时序约束分析、时钟域划分和检查等步骤。
时序分析可通过模拟、仿真或形式化验证实现。
6.进行综合与布局布线：将设计转化为物理实现。
这包括综合工具的使用，将设计转换为标准单元表述。
然后进行布局布线，将标准单元放置在芯片上，并通过金属线端口互连。
这个过程需要综合工具和布局布线工具的支持。
7.进行时序优化：根据实际硬件资源和时序约束，对设计进行优化。
目标是满足时序要求并最小化资源使用。
优化方法包括逻辑重写、时钟树优化、功耗优化等。
8.进行后仿真和验证：对设计进行后仿真和验证，以确保设计的正确性和功能性。
这可以通过模拟或仿真来完成。
如果发现问题或错误，需要进行相应的调整和修改。
9.实现和测试：将优化后的设计转化为实际的电路板或芯片。
然后进行测试和验证以确保设计的正确性、可靠性和性能。
10.文档编写和更新：为了方便后续的维护和理解，对设计过程进行文档编写。
这包括设计规范、电路原理图、时序约束、布局布线规则等的文档。
同时，需要根据实际使用情况对设计进行更新和维护。
总之，同步时序逻辑电路设计是一个系统性的过程，涉及到多个步骤和环节。
这些步骤的顺序和重要性可能会因实际情况而有所不同，但总体原则是确保设计的正确性、功能性和可靠性。
电子电路中的时序问题解析
电子电路中的时序问题解析时序问题是电子电路中常见的一类问题，涉及到信号在电路中的传输和处理的时间序列。
解决时序问题对于电子电路的设计和性能优化至关重要。
本文将介绍时序问题的基本概念和解决方法。
1. 时序问题的定义和分类在电子电路中，时序问题指的是信号的时序关系在电路中是否能够满足要求。
时序问题可以分为两大类：同步时序问题和异步时序问题。
同步时序问题是指信号的时钟周期和延时能否满足要求，而异步时序问题是指信号的到达时间和处理时间的差异是否会导致错误。
2. 同步时序问题的解决方法同步时序问题主要通过时钟周期和延时的设计来解决。
首先，需要确定系统的时钟频率和时钟周期。
然后，根据时序要求，设计各个模块的延时电路，以确保信号在正确的时间到达目标模块。
此外，还需要考虑时钟的稳定性和抖动问题，以减小时序误差的影响。
3. 异步时序问题的解决方法异步时序问题是较为复杂的问题，通常需要进行时序分析和处理器设计。
时序分析可以通过建模和仿真工具来实现，以预测信号的到达时间和处理时间之间的差异。
在处理器设计中，需要采取一些措施来解决时序问题，如插入延时元件、使用同步信号等，以确保信号的稳定传输和正确处理。
4. 时序问题的优化和调试在电子电路设计中，时序问题的出现可能会导致电路性能下降甚至故障。
因此，需要进行优化和调试以解决时序问题。
优化方面，可以采用时序约束和布线技巧来改善时序性能。
调试方面，可以通过时序分析、波形查看和逻辑分析等方法来诊断和修复时序错误。
5. 时序问题的注意事项在解决时序问题时，需要注意以下几个方面。
首先，需要明确时序要求，包括时钟频率、延时限制等。
其次，要充分了解设备和模块的特性，以便合理设计时序电路。
此外，需要进行充分的验证和测试，以确保电路在不同工作条件下都能满足时序要求。
最后，需要及时跟踪和解决时序问题，以避免问题的扩大和影响整个电路系统。
综上所述，电子电路中的时序问题是一个重要的设计和优化问题。
同步时序电路设计步骤
同步时序电路设计步骤同步时序电路是一种能够根据输入信号的时序关系，产生相应时序输出信号的电路。
它在数字系统中广泛应用，用于控制时序要求严格的设备和系统。
设计一个同步时序电路需要经过以下步骤：1. 确定时序要求：首先，需要明确同步时序电路的功能和时序要求。
这包括输入信号的时序特性、输出信号的时序关系、时钟频率等。
通过分析时序要求，设计者可以确定电路应该具备的功能和性能。
2. 确定时钟信号：时钟信号在同步时序电路中起着关键作用，它用于同步各个触发器的状态。
设计者需要确定时钟信号的频率，并根据需求选择合适的时钟源。
常见的时钟源包括晶体振荡器、时钟发生器等。
3. 选择触发器类型：触发器是同步时序电路的核心组件，它能够存储和传递信息。
根据时序要求，设计者需要选择合适的触发器类型。
常见的触发器包括D触发器、JK触发器、T触发器等。
不同类型的触发器具有不同的特性和功能，设计者需要根据具体情况进行选择。
4. 绘制状态转移图：状态转移图是同步时序电路设计的重要工具，它能够清晰地描述电路的状态和状态之间的转移关系。
通过绘制状态转移图，设计者可以更好地理解电路的功能和时序要求，并进行必要的优化和修改。
5. 进行逻辑设计：根据状态转移图，设计者可以开始进行逻辑设计。
逻辑设计包括选择适当的逻辑门和触发器，进行布线和连接等。
在这个过程中，设计者需要根据时序要求确定逻辑门和触发器的输入输出关系，并进行逻辑优化，以提高电路的性能和可靠性。
6. 进行时序分析：时序分析是同步时序电路设计中不可或缺的一步。
通过时序分析，设计者可以验证电路的正确性和稳定性。
时序分析包括计算电路的最长和最短传播延迟、时钟抖动等。
设计者可以通过仿真工具或手工计算来进行时序分析。
7. 进行电路验证：在设计完成后，设计者需要进行电路验证，以确保电路能够按照设计要求正常工作。
电路验证可以通过实际硬件实现、仿真验证等方式进行。
在验证过程中，设计者需要根据输入信号和时钟信号，观察输出信号是否符合时序要求。
基于触发器设计同步时序电路的方法和步骤
触发器是数字电路中重要的元件，它能够存储和传输数字信号，被广泛用于时序电路的设计中。
在设计同步时序电路时，合理选用触发器并进行相应的设计是十分关键的。
下面将介绍基于触发器设计同步时序电路的方法和步骤。
一、了解触发器的种类和特性在设计同步时序电路之前，首先需要对常见的触发器种类及其特性有所了解。
常见的触发器包括RS触发器、D触发器、JK触发器和T触发器。
它们具有不同的特性，如时序反馈、时钟边沿触发等，设计时需要根据具体的应用场景选择合适的触发器类型。
二、确定同步时序电路的功能需求在设计同步时序电路之前，需要明确电路的功能需求，包括输入信号的类型和频率、输出的预期行为等。
通过仔细分析功能需求，可以确定所需触发器的类型和数量，为后续设计提供指导。
三、进行触发器的选型和布局根据功能需求，选用合适的触发器类型，并进行布局设计。
在布局过程中，需要考虑触发器之间的相互影响、时钟信号的分布等因素，确保电路的稳定性和可靠性。
四、进行逻辑设计和时序分析在确定触发器的选型和布局后，进行逻辑设计和时序分析。
通过逻辑设计，确定各个触发器之间的逻辑关系和信号传输路径；通过时序分析，评估电路的时序性能，包括时钟周期、延迟时间等参数。
五、进行仿真和验证完成逻辑设计和时序分析后，进行仿真和验证。
利用仿真工具对电路进行验证，检查电路的功能是否符合设计要求，以及时序性能是否满足预期。
六、进行布线和布局设计在仿真和验证通过后，进行布线和布局设计。
根据实际的电路板布局要求，对电路进行合理的布线和布局设计，考虑信号传输的稳定性和抗干扰能力。
七、进行电路实现和调试完成布线和布局设计后，进行电路的实现和调试。
按照设计要求进行电路的焊接和连接，通过实际测试和调试，确保电路的稳定性和可靠性。
八、进行性能评估和优化进行电路性能的评估和优化。
通过实际测试和数据分析，评估电路的性能指标，对电路进行优化，以满足实际应用的需求。
总结：基于触发器设计同步时序电路的方法和步骤，需要从了解触发器的种类和特性开始，逐步确定功能需求，进行选型和布局设计，进行逻辑设计和时序分析，进行仿真和验证，进行布线和布局设计，进行电路实现和调试，最后进行性能评估和优化。
同步时序逻辑电路设计的一般步骤
同步时序逻辑电路设计的一般步骤引言：同步时序逻辑电路是现代电子系统中的重要组成部分，它们用于处理时序关系和同步信号。
在设计同步时序逻辑电路时，需要遵循一定的步骤，以确保电路的正确性和稳定性。
本文将介绍同步时序逻辑电路设计的一般步骤。
一、确定需求和规格在设计同步时序逻辑电路之前，首先需要明确需求和规格。
这包括确定电路的功能、输入和输出信号的特性、时钟频率要求等。
需求和规格的明确性对于后续的设计步骤至关重要，因此需要仔细分析和确认。
二、确定逻辑功能根据需求和规格，确定逻辑功能是设计同步时序逻辑电路的关键步骤。
逻辑功能可以通过真值表、状态图或状态表等方式进行描述。
在这一步骤中，需要考虑电路的输入和输出信号之间的逻辑关系，以及电路中各个元件的工作方式。
三、设计状态机在同步时序逻辑电路的设计中，常常需要使用状态机来描述电路的行为。
状态机可以通过状态图或状态表等方式进行设计。
在设计状态机时，需要确定状态的个数、状态之间的转换条件和输出条件。
状态机的设计需要考虑电路的功能和时序关系，确保电路能够按照需求正确地工作。
四、设计时钟信号时钟信号在同步时序逻辑电路中起到关键的作用，它用于同步各个元件的操作。
在设计时钟信号时，需要考虑时钟频率、时钟的占空比和时钟的相位关系等因素。
时钟信号的设计需要满足电路的时序要求，以确保电路的正确性和稳定性。
五、选择元件和电路结构在同步时序逻辑电路的设计中，需要选择适当的元件和电路结构来实现逻辑功能和时序关系。
常用的元件包括触发器、计数器、多路选择器等。
常用的电路结构包括级联、并联、反馈等。
在选择元件和电路结构时，需要考虑元件的特性和电路的复杂度，以及电路的性能和可靠性要求。
六、进行逻辑仿真和时序分析在设计同步时序逻辑电路之后，需要进行逻辑仿真和时序分析来验证电路的正确性和稳定性。
逻辑仿真可以通过软件工具进行，用于验证电路的逻辑功能是否符合设计要求。
时序分析可以通过时序分析工具进行，用于验证电路的时序关系是否满足设计要求。
同步时序逻辑电路的设计技巧
同步时序逻辑电路的设计
D3 D2 D1 D0 =Q3n+1Q2n+1Q1n+1Q0n+1
由状态图可以看出，这是一个循环移位计数器。在计数时循
Q0 Q1, Q1 Q2 , Q2 Q3 , Q3 Q0
这种计数器的循环长度l=2n，其中n为位数，这里n=4，l=8
由状态图还可看出，图左半部8个状态形成闭环，称为 “有效序列”，右半部8个状态称为“无效序列”。如果该 时序电路在某种偶然因素作用下，使电路处于“无效序列” 中的某一状态，则它可以在时钟脉冲 CP的作用下，经过若 干个节拍后，自动进入有效序列。因此，该计数器称为具
01 0 10 0 00 1
10 1 00 1 01 0
01
状态图
1/0 0/0
6
画时序波形图。
根据状态表或状态图， 可画出在CP脉冲作用下电路的时序图。
00
0/0 1/0 1/1 0/1 10 1/0 0/0 01
CP X Q0 Q1 Z
7
（4）逻辑功能分析：
该电路一共有3个状态00、01、10。
有自恢复功能的扭环移位计数器。
2 同步时序逻辑电路的设计
同步时序逻辑电路的设计是指根据特定的逻辑要求，设计 出能实现其逻辑功能的时序逻辑电路。显然， 设计是分析的逆 过程，即：
分析
逻辑电路
设计
逻辑功能
同步时序逻辑电路设计追求的目标是，使用尽可能少的 触发器和逻辑门实现预定的逻辑要求！
设计的一般步骤如下：
构造Moore型原始状态图如下：
1
相应的原始状态表如下表所示。
例 设计一个用于引爆控制的同步时序电路，该电路有一 个输入端x和一个输出端Z。平时输入x始终为0，一旦需要引爆， 则从 x 连续输入4个1信号(不被0间断)，电路收到第四个1后在 输出端Z产生一个1信号点火引爆，该电路连同引爆装置一起被 炸毁。试建立该电路的Mealy型状态图和状态表。
Moore与Mealy型同步时序逻辑电路的分析与设计
实验十Moore与Mealy型同步时序逻辑电路的分析与设计一、实验目的：1.掌握同步时序逻辑电路的分析与设计方法。
2.掌握时序逻辑电路的测试方法。
3.了解时序电路自启动设计方法。
4.了解同步时序电路状态编码对电路优化作用。
二、实验原理：1.Moore与Mearly型同步时序逻辑电路的分析方法：时序逻辑电路的分析，按照电路图（逻辑图），选择芯片，根据芯片管脚，在逻辑图上标明管脚号；搭接电路后，根据电路要求输入时钟信号（单脉冲信号或连续脉冲信号），求出电路的状态转换图或时序图（工作波形），从中分析出电路的功能。
2.Moore与Mearly型同步时序逻辑电路的设计方法：（1）分析题意，求出状态转换图。
（2）状态分析化简：确定等价状态，电路中的等价状态可合并为一个状态。
（3）重新确定电路状态数N，求出触发器数n，触发器数按下列公式求：2n-1<N <2n （N为状态数、n为触发器数）。
（4）触发器选型（D、JK）。
（5）状态编码，列出状态转换表，求出状态方程、驱动方程。
（6）画出时序电路图。
（7）时序状态检验，当N <2n时，应进行空转检验，以免电路进入无效状态不能启动。
（8）功能仿真，时序仿真。
3.同步时序逻辑电路的设计举例：试用D触发器设421码模5加法计数器。
（1）分析题意：由于是模5（421码）加法计数器，其状态转换图如图1所示：（2）状态转换化简：由题意得该电路无等价状态。
（3）确定触发器数：根据，2n-1<N <2n，n=3。
（4）触发器选型：选择D触发器。
（5）状态编码：Q3、Q2、Q1按421码规律变化。
（6）列出状态转换表，如表1.（7）利用卡诺图如图2，求状态方程、驱动方程。
（8）自启动检验：将各无效状态代入状态方程，分析状态转换情况，画出完整的状态转换图，如图3所示，检查是否能自启动。
（9）画出逻辑图，如图4 所示。
三、实验仪器：1.示波器1台。
2.函数信号发生器1台。
电路设计流程如何应对设计中的时序与同步问题
电路设计流程如何应对设计中的时序与同步问题在电路设计过程中，时序与同步问题是一项关键而复杂的挑战。
时序问题出现时，电路中的信号到达时间无法满足特定的要求，导致电路工作不正常或产生不可预期的结果。
而同步问题则是指在多个时钟域中信号的同步与协调。
为了解决这些问题，设计者需要采用一系列有效的流程与技术。
本文将重点介绍电路设计流程如何应对时序与同步问题，并提供一些相关的解决方案。
一、时序与同步问题的原因及影响时序与同步问题在电路设计中是非常常见的，其产生的原因主要有以下几点：1. 时钟延迟：时钟信号的传输会受到延迟的影响，从而导致时序问题的产生。
例如，长线路传输时钟信号时，信号延迟会导致不同部分的电路在不同时间接收到时钟信号。
2. 逻辑延迟：逻辑电路中的门延迟也会对时序产生影响。
如果不同的逻辑门延迟不同，那么电路工作时的时序就会出现问题。
3. 外部干扰：外部信号干扰也可能导致时序问题的出现。
例如，信号线路上的电磁干扰或电源波动等问题都可能对电路的工作时序产生影响。
时序与同步问题的产生会对电路的性能和可靠性造成严重的影响。
例如，时序问题可能导致电路的稳定性下降，功耗增加，甚至可能导致电路失效。
而同步问题则可能导致数据丢失、错误的计算结果或者不可预期的操作。
为了解决这些问题，电路设计者需要采用一系列有效的流程和技术，来确保电路在各种工作条件下能够正确运行。
二、时序与同步问题的解决方案针对时序和同步问题，电路设计流程应包括以下几个关键步骤：1. 时序分析：在进行电路设计之前，首先需要对时序进行分析。
通过对各个信号的传输路径、延迟和时钟要求的分析，可以评估是否存在时序问题，并确定是否需要采取相应的措施来解决。
2. 时序约束设置：在进行电路设计时，需要为时序相关的信号设置适当的时序约束。
时序约束是指对于每个信号的到达时间、出发时间和时钟域要求进行明确的规定。
通过设置合理的时序约束，可以帮助设计工具自动优化电路，减少时序问题的出现。
电路设计流程如何应对设计中的时序与时钟同步
电路设计流程如何应对设计中的时序与时钟同步电路设计是现代电子工程中的重要环节，而时序与时钟同步是电路设计中必须面对的挑战之一。
在进行电路设计流程时，如何应对时序与时钟同步，确保电路的正常运行和稳定性是至关重要的。
下面将介绍电路设计流程中应对时序与时钟同步的一些关键步骤和策略。
一、时序与时钟同步的概念时序与时钟同步是指电路中各个时序电路在时钟信号的控制下按照预期的时序进行操作，确保电路的正确性和可靠性。
在电路中，时钟信号起到同步各个部件操作的作用，时序则指明了各个操作发生的先后顺序。
时序与时钟同步的设计目标是保证电路的正确性和稳定性，避免出现时序冲突或者时钟偏移等问题。
二、电路设计流程中的关键步骤1. 规划与分析阶段在电路设计的规划与分析阶段，需要明确电路的功能、时序要求以及所用的时钟信号。
除此之外，还应分析整个系统中的关键路径和时序约束，以便后续的设计和验证工作。
2. 时钟选择与布局在电路设计中，正确选择时钟信号以及合理的时钟布局是确保时序与时钟同步的重要步骤。
时钟选择要根据电路的需求以及系统的时序要求进行，同时要注意避免时钟信号的串扰和互相干扰。
时钟布局要合理分布和规划时钟源，保证时钟信号的稳定性和传输质量。
3. 时序分析与优化时序分析与优化是确保电路设计满足时序要求的关键步骤。
通过时序分析，可以确定电路中存在的潜在时序问题，并进行相应的修复和优化。
在时序分析过程中，一般使用时序约束来描述电路中各个时序路径的限制条件，以确保电路的正确性和性能。
4. 时钟同步与握手时钟同步与握手是确保电路中各个时序电路之间同步操作的关键步骤。
在设计中，可以通过引入握手信号和时钟同步电路来实现时序同步。
握手信号可以用于协调不同的操作和状态转换，而时钟同步电路则用于确保各个时序电路在时钟信号的作用下按照预期的时序进行操作。
5. 时钟缓冲与缓存时钟缓冲与缓存是电路设计中用来解决时序与时钟同步问题的重要手段。
时钟缓冲用于缓冲时钟信号，保证时钟信号在传输过程中的稳定性和质量。
同步时序电路的设计步骤
同步时序电路的设计步骤同步时序电路的设计步骤同步时序电路的分析是根据给定的时序逻辑电路，求出能反映该电路功能的状态图。
状态图清楚地表明了电路在不同的输入、输出原状态时，在时钟作用下次态状态的变化情况。
同步时序电路的设计的设计是分析的反过程，其是根据给定的状态图或通过对设计要求的分析得到的状态图，设计出同步时序电路的过程。
这里主要讨论给定状态图的情况下的同步时序电路的设计，对于具体的要求得到状态图的过程一般是一个较复杂的问题，这是暂不讲。
根据已知状态图设计同步时序电路的过程一般分为以下几步：1.确定触发器的个数。
首先根据状态的个数来确定所需要触发器的个数，如给定的状态个数为n，由应满足n≤2K,K为实现这来状态所需要的触发器的个数。
（实际使用时可能给定的状态中存在冗余项，这时一般还须对状态进行化简。
）2.列出状态转移真值表。
根据状态列出状态转移真值表，也称状态表、状态转移表。
3.触发器选型。
选择合适的触发器，通常可选的触发器有：JK-FF,D-FF,T-FF,一般使用较广的为JK-FF。
根据状态图和给出的触发器的型号写出其输入方程，通常在写输入方程时须对其进行化简，以使电路更简单。
4.求出输出方程。
根据状态表，求出输出逻辑函数Z的输出方程，还过有些电路没有独立的输出，这一步就省了。
5.画出逻辑图。
根据输入方程、输出方程画出逻辑电路图。
6.讨论设计的电路能否自启动。
在设计的电路中可能出现一些无关的状态，这些状态能否经过若干个时钟脉冲后进行有效的状态。
同步时序电路设计举例例按下图状态图设计同步时序电路。
1.根据状态数确定触发器的数目：由状态图可以看出，其每个状态由两个状态，故可用两个触发器。
其变量可用Q1,Q表示；2.根据状态图列出状态表：状态表的自变量为输入变量x和触发器当前状态Q1n,Qn，而应变量为触发器的次态Q1n+1Qn+1、及输出z，列表时将自变量的所有组合全部列出来，其中当Q1n Qn=01的状态为不出现，其输出可看作任意项处理。
同步时序逻辑电路的设计
同步时序逻辑电路的设计同步时序逻辑电路是一种电路设计技术，它通过使用锁存器和触发器等特定的时钟信号来确保电路的操作在特定的时间序列内发生。
在本文中，我们将讨论同步时序逻辑电路的设计原理和流程，并通过一个实际的案例来说明如何设计一个同步时序逻辑电路。
同步时序逻辑电路的设计原理主要基于时钟信号的使用。
时钟信号是一个周期性的脉冲信号，它指示了电路中各个操作的发生时机。
同步时序逻辑电路中的数据操作只能在时钟信号的上升沿或下降沿发生，这样可以确保数据的稳定性和一致性。
1.确定需求和功能：首先，需要明确电路的需求和功能。
这包括输入输出信号的数量和特性，以及电路要实现的逻辑功能。
2.确定时钟信号：根据电路的需求和功能，确定时钟信号的频率和周期。
时钟信号的频率决定了电路操作的速度，周期决定了电路操作的时间序列。
3.确定触发器和锁存器：根据电路的需求和功能，选择适合的触发器和锁存器来实现电路的时序控制。
触发器和锁存器是存储元件，可以存储和传输电路中的数据。
4.确定逻辑门和电路结构：根据电路的需求和功能，选择适合的逻辑门来实现电路的逻辑功能。
逻辑门是将输入信号进行逻辑运算的元件，常见的逻辑门有与门、或门和非门等。
5.进行逻辑设计：根据电路的需求和功能，进行逻辑设计。
逻辑设计包括将输入信号经过逻辑门的运算得到输出信号的表达式，以及设计触发器和锁存器的实现电路。
6.进行位宽设计：根据电路的需求和功能，确定各个信号的位宽。
位宽是指信号在逻辑门和触发器中占据的位数，它决定了电路的运算和存储的精度和范围。
7.进行时序设计：根据电路的需求和功能，进行时序设计。
时序设计包括确定电路的时钟信号的频率和周期，以及电路操作在时钟信号的上升沿或下降沿发生。
8.进行电路调试：将设计好的电路进行实现和调试。
可以使用常见的电路设计软件进行仿真和验证，以确保电路的正确性和可靠性。
以上就是同步时序逻辑电路的设计原理和流程。
下面我们将通过一个实际的案例来说明如何设计一个同步时序逻辑电路。
同步时序电路设计步骤
同步时序电路设计步骤同步时序电路是数字电路中的一种重要设计。
它通过时钟信号来同步多个电路的操作，确保数据在正确的时间被采样和处理。
本文将详细介绍同步时序电路的设计步骤，包括需求分析、状态图设计、状态转换表设计、逻辑方程式推导以及逻辑电路实现。
1. 需求分析在进行同步时序电路设计之前，首先需要明确电路的需求。
这包括确定输入和输出信号的类型、数量以及对其进行操作的具体要求。
需要考虑的因素包括输入信号的时序关系、输出信号的逻辑关系以及任何特殊功能或约束。
2. 状态图设计状态图是描述同步时序电路行为的一种图形化表示方法。
它由状态和状态之间的转移组成。
每个状态代表了电路在不同时间点上可能处于的状态，而转移则表示了在某些条件下从一个状态到另一个状态的变化。
在设计状态图时，需要考虑所有可能的输入组合，并确定每个输入组合下所对应的输出以及下一个状态是什么。
通常使用有限状态机（FSM）来表示同步时序电路。
3. 状态转换表设计基于状态图，可以得到状态转换表。
状态转换表列出了每个状态及其对应的输入组合、输出和下一个状态。
它是状态图的一种更具体和详细的表示形式。
将状态图转换为状态转换表时，需要将每个状态分配一个唯一的编号，并确定每个输入组合所对应的输出和下一个状态。
可以使用真值表或决策表来辅助设计。
4. 逻辑方程式推导根据状态转换表，可以推导出同步时序电路的逻辑方程式。
逻辑方程式描述了输入信号和当前状态如何决定输出信号和下一个状态。
推导逻辑方程式时，可以使用布尔代数和逻辑运算符（如与、或、非）来描述不同输入组合下的输出和下一个状态。
根据具体需求，可以选择使用门电路、触发器等元件来实现逻辑功能。
5. 逻辑电路实现最后一步是将推导出的逻辑方程式转换为具体的逻辑电路。
这包括选择合适的门电路、触发器以及其他元件，并按照设计要求进行布线。
在进行逻辑电路实现时，需要注意信号传输延迟、功耗以及布线复杂性等因素。
还需要进行仿真和验证，确保电路在不同输入组合下能够正确地工作。
同步时序电路设计举例
①等效状态：
假定Si和Sj是完全确定的原始状态表中的两个现态，则Si 和Sj等效的条件可归纳为在一位输入的各种取值组合下 满足如下两条。
第一ห้องสมุดไป่ตู้它们的输出相同。
第二，它们的次态属于下列情况之一：
a．次态相同；
b．次态交错或为各自的现态；
c．次态循环或为等效对。
等效状态具有传递性。
即假若S1和S2等效，S2和S3等效，那么，一定有S1和S3等效。 记作 (S1，S2)，(S2，S3)→(S1，S3)
②等效类：
所谓等效类是指由若干彼此等效的状态构成的集合。在一个 等效类中的任意两个状态都是等效的。根据等效状态的传递性， 可以从等效对中寻找出等效类。例如，由(S1，S2)和(S2，S3)可 以推出(S1，S3)，进而可知S1、S2、S3属于同一等效类，记作 (S1，S2)，(S2，S3)→{S1，S2，S3}
x y 2 y 1 y2n+1y1n+1 J2K2J1K1 Z
0000
0011
0100
011d
1000
1010
1100
111d
y2y1
X
00
00
10
0 0d0d 0 0 1dd1 0 0 d10d 0 d d1dd d 1 0d1d 0 1 0dd0 0 1 d11d 1 d dddd d
01 11 10
（4）确定激励函数和输出函数表达式。 根据选定的触发器类型，列出激励函数表，并求出激励 函数和输出函数的最简表达式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
,
K 1 Q0n
,
1
n 2
K0 1
n 2
Q
FF0
n 1 2
Q Q Q2 Q Q Q 1Q
n 0 n 1 n 0 n 1
Q n 0
&
Y
CP RD
1 n 1n n FF n 2 FF Q1nQ Q Q Q Q 0 1 Q 0 1 0 1 & 1J 1J 1J n n n n n C1 Q0n 1 QC1 C1 Q Q Q 1 Q 2 0 2 0 0 1K 1 1K 1 1K R R R
S0 /1 S1 /0 S2 /1 S3 /0 S4
/0 由于上述 5 个状态中无重复状态， 因此不需要进行状态化简。
时序逻辑电路
(2) 状态分配，列出状态转换编码表。 由于电路有 5 个状态，因此宜采用三位二 将电路状态用二进制码进行编码，通常 进制代码。现采用自然二进制码进行如下编码： 采用自然二进制码。采用的码位数 n 与电路 S0 = 000，S1 = 001，，S4 = 100，由此可列出 状态数 N 之间应满足 2n≥N > 2n-1 电路状态转换编码表如下： 状态转换顺序 S0 S1 S2 S3 S4 现 Q2n 0 0 0 0 1 态 次 态 输出 Q1n Q0n Q2n+1 Q1n+1 Q0n+1 Y 0 0 0 0 1 1 0 1 0 1 0 0 1 0 0 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0
Q1n Q0n 00 01 Q2n
11 0
×
10
1 ×
0
1
1
0
0
×
Y 卡 诺 图
Q1n Q0n 00 01 Q2n 0 1 0 0 ×
1
×
1
输出方程为
n Y Q2 Q0n
状态方程为 n1 n Q2 Q0nQ1n Q2
Q1n1 Q0n Q1n Q0nQ1n
n Q0n1 Q2 Q0n
(3)根据状态转换编码表求输出方程和状态方程。
时序逻辑电路
Q2n+1 卡 诺 图
Q1n Q0n 00 01 Q2n 0 0 0 0 ×
11 1 ×
10
0
×
1
Q1n+1 卡 诺 图
Q1n Q0n 00 01 Q2n
0 1 0 0 1 ×
11 0 × 11 0 ×
10 1 × 10
Q0n+1 卡 诺 图
时序逻辑电路
数字电子技术 第十八讲
时序逻辑电路
第7章
时序逻辑电路
同步时序逻辑电路的设计
小结
时序逻辑电路
7.5
同步时序逻辑电路的设计
主要要求：
了解同步时序逻辑电路的设计方法。
时序逻辑电路
一、同步时序逻辑电路的设计方法
1. 根据设计要求，设定状态，画出状态转换图 2. 状态化简 3. 状态分配，列出状态转换编码表 4. 选择触发器的类型，求出状态方程、驱动方程、 输出方程 5. 根据驱动方程和输出方程画逻辑图 6. 检查电路有无自启动能力
时序逻辑电路
中规模集成计数器功能完善、使用方便灵活。 功能表是其正确使用的依据。利用中规模集成 计数器可很方便地构成 N 进制(任意进制)计 数器。其主要方法为： (1) 用同步置零端或置数端获得 N 进制计 数器。这时应根据 SN-1 对应的二进制代码写 反馈函数。 (2) 用异步置零端或置数端获得 N 进制计 数器。这时应根据 SN 对应的二进制代码写反 馈函数。 (3) 当需要扩大计数器容量时，可将 多片集成计数器进行级联。
时序逻辑电路
二、同步时序逻辑电路设计举例
[例] 设计一个脉冲序列为 10100 的序列脉冲发生器。
解：设计步骤 即在输入脉冲作用下，周期性地 (1) 根据设计要求设定状态，画状态转换图。 依次输出数码“1、0、1、0、0”。 由于串行输出脉冲序列为 10100，故电路应有 5 种 工作状态，将它们分别用 S0、S1 、 、S4 表示；将串行 输出信号用 Y 表示，则可列出下图所示的状态转换图。
Q1n+1 = 1 · 0+1· 0=1
Q0n+1 = 1 · 1=0 其余同理
时序逻辑电路
小结
同步时序逻辑电路的设计主要分三步：
1. 根据设计要求，画出状态转换图、进行 状态化简、列出状态转换真值表； 2. 选择触发器的类型，求出状态方程、驱动 方程、输出方程 3. 根据驱动方程和输出方程画逻辑图
时序逻辑电路
顺序脉冲指在每个循环周期内，在时间上按一
定先后顺序排列的脉冲信号。常用之控制某些
设备按照事先规定的顺序进行运算或操作。
时序逻辑电路
寄存器主要用以存放数码。移位寄存器不但可 存放数码，还能对数码进行移位操作。移位寄 存器有单向移位寄存器和双向移位寄存器。集 成移位寄存器使用方便、功能全、输入和输出 方式灵活，功能表是其正确使用的依据。移位 寄存器常用于实现数据的串并行转换，构成环 形计数器、扭环计数器和顺序脉冲发生器等。
时序逻辑电路
时序逻辑电路按时钟控制方式不同分为同步时 序逻辑电路和异步时序逻辑电路。前者所有触 发器的时钟输入端 CP 连在一起，在同一个时 钟脉冲 CP 作用下，凡具备翻转条件的触发器 在同一时刻翻转。后者时钟脉冲 CP 只触发部 分触发器，其余触发器由电路内部信号触发， 因此，其触发器的翻转不在同一输入时钟脉冲 作用下同步进行。
时序逻辑电路
(4) 选择触发器类型，并求驱动方程。
选用 JK 触发器。其特性方程为 Qn+1 = JQn +KQn ， 由于 JK 触发器的使用比较灵活， 将它与状态方程进行比较，可得驱动方程 由此设计中多选用 JK 触发器。 J 2 Q0nQ1n , K 2 1 (5) 根据驱动方程和输 出方程画逻辑图。 J 1 Q0n
n Y Q2 Q0n
Q2
时序逻辑电路
(6) 检查电路有无自启动能力。 将 3 个无效状态 101、110、111 代入状态方程 若电路由于某种原因进入了无效状态， 计算后，获得的次态 010、010、000 均为有效状态。 通过继续输入时钟脉冲，能自动进入有效状 态的，称为能自启动，否则称不能自启动。 因此，该电路能自启动。 例如 Q2nQ1nQ0n = 101 时： Q2n+1 = 1 · 0· 1=0
时序逻辑电路
描述时序电路逻辑功能的方法有逻辑图、 状态方程、驱动方程、输出方程、状态转 换真值表、状态转换图和时序图等。
时序逻辑电路分析的关键是求出状态方程
和状态转换真值表，然后由此分析时序逻
辑电路的功能。
时序逻辑电路
计数器是快速记录输入脉冲个数的部件。 按计数进制分有：二进制计数器、十进制 计数器和任意进制计数器；按计数增减分 有：加法计数器、减法计数器和加/减计数 器；按触发器翻转是否同步分有：同步计 数器和异步计数器。计数器除了用于计数 外，还常用于分频、定时等。
