3米跨钢筋混凝土盖板涵设计说明
钢筋混凝土盖板涵专项施工方案
钢筋混凝土盖板涵专项施工方案一、工程概述本工程为具体工程名称，其中钢筋混凝土盖板涵是重要的组成部分。
该盖板涵的设计旨在满足具体功能需求，如排水、通行等，其位置位于具体地理位置。
涵洞的跨径为具体跨径尺寸，涵长为具体长度，进出口形式为详细进出口形式。
二、施工准备1、技术准备熟悉施工图纸，进行技术交底，明确施工工艺和质量标准。
对施工人员进行培训，使其掌握钢筋混凝土盖板涵施工的技术要点和安全注意事项。
2、材料准备水泥：选用具体品牌和型号的水泥，具备质量合格证明，并进行抽样检测。
钢筋：采用具体规格和型号的钢筋，质量符合国家标准，有出厂合格证和检验报告。
砂、石料：选用质地坚硬、级配良好的砂、石料，其含泥量等指标符合规范要求。
模板：采用具体材质和规格的模板，确保模板表面平整、光滑，具有足够的强度和刚度。
3、机械设备准备配备挖掘机、装载机、吊车、混凝土搅拌机、振捣器等机械设备，并确保设备性能良好，运转正常。
4、现场准备测量放线，确定涵洞的位置和轮廓线。
平整场地，修筑施工便道，确保施工车辆和设备通行顺畅。
搭建临时设施，如仓库、工棚等，满足施工人员的生活和工作需要。
三、施工工艺流程1、基础开挖采用挖掘机进行基础开挖，按照设计要求和施工规范控制开挖深度和坡度。
在开挖过程中，注意保护周边的土体和地下管线，避免造成破坏。
当开挖至设计标高后，进行基底承载力检测，若承载力不足，应采取相应的处理措施，如换填、夯实等。
2、基础施工基础模板安装：采用钢模板或木模板，模板安装牢固，拼缝严密，表面平整。
钢筋绑扎：按照设计要求进行钢筋绑扎，钢筋的间距、长度、数量等应符合规范要求。
混凝土浇筑：采用商品混凝土或自拌混凝土，混凝土浇筑应连续进行，分层振捣密实，防止出现蜂窝、麻面等质量问题。
基础养护：混凝土浇筑完成后，及时进行覆盖保湿养护，养护时间不少于 7 天。
3、涵身施工涵身模板安装：涵身模板采用具体模板类型，模板安装应垂直、平整，拼缝严密，支撑牢固。
3米跨钢筋混凝土盖板涵设计说明
设计说明一、设计标准与设计规范1、中华人民共和国交通部部标准《公路工程技术标准》（JTJ B01-2003）。
2、中华人民共和国交通部部标准《公路桥涵设计通用规范》（JTJ D60-2004）。
3、中华人民共和国交通部部标准《公路砖石及混凝土桥涵设计规范》（JTJ022-85）。
4、中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》》(JTGD62—2004）。
5、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》（JT024-85）。
6、中华人民共和国交通部部标准《公路桥涵抗震设计规范》（JTJ004-89）。
7、中华人民共和国交通部部标准《公路桥涵施工技术规范》（JTG/T F50-2011）。
二、技术指标1、跨径：3.0米2、荷载等级：公路II级3、设计洪水频率：1/504、涵顶填土高度最大6米，地基容许承载力0.45MPa。
三、主要材料1、盖板采用C30砼及R235级及HRB335级钢筋。
2、台身及台帽采用C25砼和R235级及HRB335级钢筋。
3、涵洞铺底采用C25砼。
4、涵洞基础采用C25砼和R235级及HRB335级钢筋。
四、设计要点1、盖板采用简支板计算图式进行设计，按承载能力极限状态和正常使用极限状态分别进行计算和验算。
2、预制盖板宽度为99cm。
3、盖板底层设受力主筋，顶层设架立钢筋，各种钢筋沿板长和板宽方向均匀布置。
4、当涵洞斜交时，涵身部分中板以正交预制板铺设，二端洞口部分以梯形现浇钢筋混凝土板构成，梯形板支撑端短边长度99＞Ld＞50cm。
钢筋构造见相应图纸。
5、路面车辆活荷载对涵顶的压力按30°角进行分布；填土内摩擦角为35°，土容重为18KN/m3。
五、施工要点1、预制盖板必须在混凝土强度达到设计强度的70%以上才能进行脱模、移动和堆放。
预制盖板堆放时应在板块端部采用两点搁支，不得将顶底面倒置。
2、盖板安装后，必须清扫冲洗，充分湿润后再在板与台背间、板与板之间的缝内用小石子填塞顶紧并填塞M10砂浆。
盖板涵施工组织设计文字说明
盖板涵施工组织设计一、工程概况本盖板涵位于上，桩号为LK4+380涵长44.99m,孔径为1-1.5 X2m,与路线右交角为2700，基础及墙身采用C20砼现浇，盖板为C30现浇砼，左右侧洞口形式为急流坡，翼墙基础采用M7.5浆砌片石砌筑，具体工程量见附表。
二、施工组织对施工队的人员要求两班，在天气好的情况下要做到二十四小时不停工，白天装模，晚上现浇。
三、施工准备为了方便施工队的工作、休息，拟采取租用附近民房或建搭临时工棚。
对必要施工机具，供电采用就近搭电。
混凝土采用强制式拌和机就近拌和。
四、施工方案及工艺技术方案1 、施工顺序LK4+380盖板涵分为四部分进行施工：基础、台身、盖板、洞口急流坡工程。
为加快工程进度，争取在2004年2月份以前完工，为路基施工作准备。
在施工过程中，严格按照《公路桥涵施工技术规范》进行施工。
2、施工方案及施工要求（1）、基础施工本工程基础为明挖基础，采用人工配合机械开挖基坑，先用挖掘机开挖基坑，人工修整及清理基底。
根据地质资料为硬塑性粘土，且开挖深度不大，基坑边坡放坡开挖系数采用1：0.5考虑，基底四周大于基底设计尺寸0.5m，以便于安装及支撑模板，并在四周做好排水沟，以防地表水汇集。
基础支模前先按图纸设计尺寸测量放样，再立侧模，模板采用组合型钢模板。
基础模板安装好后经监理工程师验收合格后再进行浇注混凝土。
混凝土在拌和场集中搅和，用混凝土搅拌车运送至工地。
用35型或50型插入式振动棒捣固，并预插钢筋，以便于连接墙身。
基础砼浇注完成后，洒水养生不得少于7 天。
（2）、台身施工待基础混凝土达到强度后，按台身尺寸测量放样。
按图纸要求制作引模，制作引模时要求装通模，以防引模走样变形。
墙身模板均采用组合钢模板，在立模前对模板进行拼装，使模板达到拼缝最小值。
模板支撑采用①40mm钢管，用①14mn对拉螺杆对拉，对拉螺杆间距为55cm防止墙身模板走模。
脚手架为独立可移动脚手架，模板外侧也必须安装，保证混凝土打翻铲入模。
盖板涵说明
桥涵通用图 钢筋混凝土盖板涵 设计说明书第 1 页 共 1 页钢筋混凝土盖板涵设计说明一 、技术标准和技术规范1、中华人民共和国交通部颁《公路工程技术标准》JTG B01-2003。
2、中华人民共和国交通部颁《公路桥涵设计通用规范》JTG D60－2004。
3、中华人民共和国交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
4、中华人民共和国交通部颁《公路圬工桥涵设计规范》JTG D61－2005。
5、中华人民共和国交通部颁《公路桥涵地基及基础设计规范》JTJ024-85。
二 、技术指标1、涵洞类别及主要尺寸如下表： 单位：m2、车辆荷载：公路－I级。
三 、主要材料四 、设计要点及施工注意事项1、涵顶填土对涵洞的竖向压力按土柱重力计算，车辆荷载以车轮着地面积的边缘向下按30°角度分布，填土容重γ=21KN/m 3。
2、钢筋混凝土盖板涵⑴、 钢筋混凝土盖板涵板块间无横向联系，按单块板受力计算，且按不同填土高度计算盖板厚度和配筋。
⑵、 涵台利用盖板及涵底铺砌作为上、下端的支撑，构成四铰框架体系。
涵台作为上端、下端铰结承受台背水平压力的竖梁进行计算。
⑶、 台帽与涵台顶面应铺设厚度不小于1cm 的油毛毡垫层。
⑷、 为了对涵洞下端起支撑作用，涵底必须铺砌。
⑸、 钢筋混凝土盖板涵涵台基础尺寸，本图按假定的地基应力由程序优化设计。
当地基承载力不足时，应进行换土或另行计算尺寸。
⑹、 预制盖板时必须在混凝土达到设计强度50%后才允许脱底模。
混凝土强度必须达到设计强度85%后才能堆放和运输，并要求在盖板端部用两点搁支，并不得使上、下面倒置。
⑺、 台背填土必须在搁置盖板和砂浆混凝土达到设计强度85%以后进行，并应在两个台背同时分层对称夯填。
台背填土应选择透水性良好的砂砾石或砂质土壤，保证内摩擦角不小于35°。
3、洞身在顺水方向应根据地形、地基土壤情况，每隔4~6m 设置一道沉降缝，沉降缝贯穿整个断面。
涵洞通用图说明

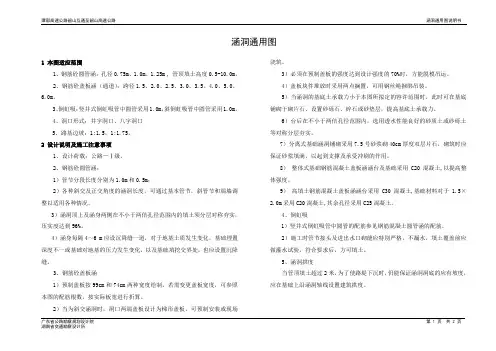

涵洞通用图1 本图适应范围1、钢筋砼圆管涵：孔径0.75m、1.0m、1.25m , 管顶填土高度0.5-10.0m。
2、钢筋砼盖板涵（通道）：跨径1.5、2.0、2.5、3.0、3.5、4.0、5.0、6.0m。
3、倒虹吸：竖井式倒虹吸管中圆管采用1.0m，斜倒虹吸管中圆管采用1.0m。
4、洞口形式：井字洞口、八字洞口5、路基边坡：1:1.5，1:1.75。
2 设计说明及施工注意事项1、设计荷载：公路—Ⅰ级。
2、钢筋砼圆管涵：1）管节分段长度分别为1.0m和0.5m；2）各种斜交及正交角度的涵洞长度，可通过基本管节，斜管节和端墙调整以适用各种情况。
3）涵洞顶上及涵身两侧在不小于两倍孔径范围内的填土须分层对称夯实，压实度达到96%。
4）涵身每隔4～6 m应设沉降缝一道，对于地基土质发生变化，基础埋置深度不一或基础对地基的压力发生变化，以及基础填挖交界处，也应设置沉降缝。
3、钢筋砼盖板涵1）预制盖板按99cm和74cm两种宽度绘制，若需变更盖板宽度，可参照本图的配筋根数，按实际板宽进行折算。
2）当为斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装或现场浇筑。
3）必须在预制盖板的强度达到设计强度的70%时，方能脱模吊运。
4）盖板块件堆放时采用两点搁置，可用钢丝绳捆绑吊装。
5）当涵洞的基底土承载力小于本图所拟定的容许范围时，此时可在基底铺砌干砌片石、设置砂砾石、碎石或砂垫层，提高基底土承载力。
6）台后在不小于两倍孔径范围内，选用透水性能良好的砂质土或砂砾土等对称分层夯实。
7）分离式基础涵洞铺砌采用7.5号砂浆砌40cm厚度双层片石，砌筑时应保证砂浆填满，以起到支撑及承受冲刷的作用。
8）整体式基础钢筋混凝土盖板涵涵台及基础采用C20混凝土,以提高整体强度。
9）高填土钢筋混凝土盖板涵涵台采用C30混凝土,基础材料对于1.5×2.0m采用C20混凝土,其余孔径采用C25混凝土。
4、倒虹吸1）竖井式倒虹吸管中圆管的配筋参见钢筋混凝土圆管涵的配筋。
钢筋混凝土盖板涵
钢筋混凝土盖板涵1. 概述钢筋混凝土盖板涵是一种广泛应用于城市道路、高速公路、铁路、轨道交通等工程中的排水结构物。
它主要由钢筋和混凝土构成，具有结构简单、施工方便、耐久性强等特点。
本设计说明旨在提供一种钢筋混凝土盖板涵的设计方案，以供参考。
2. 设计依据1.国家及地方相关设计规范和标准；2.工程地质勘察报告；3.设计任务书及相关技术要求；4.施工现场条件及施工工艺。
3. 设计原则1.结构安全、经济、适用；2.满足功能需求，确保排水畅通；3.考虑施工条件，便于施工；4.适应环境变化，提高耐久性。
4. 设计内容4.1 涵洞尺寸根据设计任务书及相关规范，确定涵洞的孔径、洞高、洞宽等尺寸。
孔径应满足排水需求，洞高和洞宽应考虑车辆和行人通行安全。
4.2 材料选择1.钢筋：选用符合国家标准的HRB400级钢筋，具有良好的力学性能和焊接性能；2.混凝土：采用C30级混凝土，具有良好的抗压、抗渗性能；3.盖板：采用预应力混凝土盖板，减轻结构自重，提高承载能力。
4.3 结构设计1.涵洞主体：采用单孔或多孔钢筋混凝土盖板结构，盖板底部设置排水坡度，确保排水畅通；2.涵洞侧墙：采用现场浇筑的钢筋混凝土结构，侧墙与盖板之间设置伸缩缝，以适应温度和湿度变化；3.基础：根据地质勘察报告，选择合适的基础形式，确保结构稳定。
4.4 施工工艺1.基坑开挖：根据设计要求，开挖基坑，并采取措施保证基坑稳定；2.基础施工：浇筑基础混凝土，待混凝土达到设计强度后，进行上部结构施工；3.钢筋制作与安装：按照设计要求制作钢筋，现场安装，并保证钢筋焊接质量；4.模板制作与安装：制作符合设计要求的模板，现场安装，保证模板的稳定性和密封性；5.混凝土浇筑：采用现场浇筑的方式，分层浇筑混凝土，确保混凝土密实；6.养护：混凝土浇筑后，采取喷水养护，确保混凝土强度发展。
5. 质量控制1.严格把控原材料质量，确保原材料符合国家标准；2.加强施工过程监控，确保施工质量；3.做好施工记录，为验收和后期维护提供依据。
3米跨钢筋混凝土盖板涵设计说明.docx
3米跨钢筋混凝土盖板涵设计说明.docx 范本1：【文档标题】：3米跨钢筋混凝土盖板涵设计说明【设计说明】一、设计依据1.1 相关规范及标准1.2 基本设计要求1.3 工程背景及需求描述二、设计内容2.1 盖板涵的选型及材料要求2.2 结构布置及尺寸设计要点2.3 加固措施及设计要求2.4 涵底通道及出口设计2.5 地基处理及防水措施三、结构设计计算说明3.1 盖板涵的自重计算3.2 涵内水压力计算3.3 断面抗弯、剪力及承载力计算3.4 钢筋配筋计算3.5 基础承载力计算四、施工安装要求4.1 盖板涵的施工工序及流程4.2 盖板涵的预制与安装要求4.3 施工质量控制要点4.4 施工安全注意事项五、验收及维护要求5.1 盖板涵的验收规范及要求5.2 盖板涵的维护及保养指南5.3 定期检查与维修要求【附件】1. 设计图纸2. 结构计算书3. 施工工序流程图4. 施工验收记录表5. 盖板涵维护记录表【法律名词及注释】1. 盖板涵：指用于排水或输水的混凝土结构，一般由盖板、侧墙和底板构成。
2. 施工安全注意事项：指在施工过程中需要特别注意遵守的安全规范，如穿戴安全防护用品、防止坍塌等。
范本2：【文档标题】：3米跨钢筋混凝土盖板涵设计说明【设计说明】一、设计依据1.1 相关规范及标准1.2 基本设计要求1.3 工程背景及需求描述二、设计内容2.1 盖板涵的选型及材料要求2.2 结构布置及尺寸设计要点2.3 加固措施及设计要求2.4 涵底通道及出口设计2.5 地基处理及防水措施三、结构设计计算说明3.1 盖板涵的自重计算3.2 涵内水压力计算3.3 断面抗弯、剪力及承载力计算3.4 钢筋配筋计算3.5 基础承载力计算四、施工安装要求4.1 盖板涵的施工工序及流程4.2 盖板涵的预制与安装要求4.3 施工质量控制要点4.4 施工安全注意事项五、验收及维护要求5.1 盖板涵的验收规范及要求5.2 盖板涵的维护及保养指南5.3 定期检查与维修要求【附件】1. 设计图纸2. 结构计算书3. 施工工序流程图4. 施工验收记录表5. 盖板涵维护记录表【法律名词及注释】1. 盖板涵：指用于排水或输水的混凝土结构，一般由盖板、侧墙和底板构成。
钢筋混凝土盖板涵设计说明
钢筋混凝土盖板涵设计说明1、设计标准1、设计荷载：公路-Ⅰ级2、设计洪水频率：1/1003、地震动峰值加速度：0.05g4、最大冰冻线：本项目区最大冰冻线为1.2m5、净跨径：、、、6、斜度：0°～45°7、填土高度：0.5m～15.0m2、技术标准及设计规范《公路工程技术标准》（JTG B01－2003）《公路桥涵设计通用规范》（JTG D60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路工程抗震设计规范》（JTJ004-89）《公路圬工桥涵设计规范》（JTG D61-2005）《公路桥涵施工技术规范》（JTJ041-2000）《公路勘测规范》（JTG C10-2007）《公路工程水文勘测设计规范》（JTG C30-2003）《预应力混凝土用钢绞线》（GB/T 5224-2003）3、主要材料混凝土及浆砌片石①钢筋混凝土盖板及帽石采用C30混凝土。
②当涵顶填土高度＜7.5米时，涵台及基础均采用C25混凝土；翼墙及翼墙基础均采用C15混凝土。
③当涵顶填土高度≥7.5米时，涵台采用C30混凝土；基础均采用C25混凝土，翼墙及翼墙基础均采用C15混凝土。
④涵底铺砌、截水墙及其他洞口工程均采用浆砌片石。
凡直径＜12mm者采用R235级钢筋（A3），凡直径≥12mm者用HRB335级钢筋。
4、构造及设计要点（1）装配式钢筋混凝土预制盖板按简支板计算内力，不考虑涵台传来的水平力。
（2）计算涵洞上车辆荷载引起的竖向力时，车轮着地面积的边缘向下作30度角分布，当几个车轮的扩散线重叠时，以最外边扩散线为准。
（3）在具体涵台计算时，分离式基础盖板涵假定盖板和涵底铺砌为支撑，涵台作为上下简支的竖梁，承受台后水平压力；整体式基础盖板涵，按上端简支、下端台身与基础固接的竖梁模式计算。
其中活载引起的台后土压力按换算土柱高计算。
钢筋砼盖板涵施工方案(实用)
通道涵施工方案一、编制依据1、《公路桥涵施工技术规范》（JTG/T F50-2011）。
2、《公路工程质量检验评定标准》（JTG F80/1—2004）。
3、遂资眉高速公路眉山段建设项目《两阶段施工图设计》（第三册第三分册、第四册第三分册）、涵洞通用图。
4、国家和当地政府关于安全生产、文明施工、环境保护和卫生及土地租用等方面的法律法规、条例和有关规定要求。
二、工程概况1、本施工段通道涵设置每6米一道伸缩缝，缝宽2cm，缝内填沥青麻絮或不透水材料，缝线要直顺，缝面沥青要均匀；基坑开挖到基底设计标高后根据实际地质情况检查承载力。
2、本施工段通道涵：38道，设计皆为暗涵，其中盖板采用C30混凝土；台身、基础均采用C20混凝土；洞口八字墙基础、墙身均采用C20混凝土；通道铺底采用C15混凝土，铺砌采用C20混凝土。
进出口设跨沟盖板，接路基赔路。
HRB335钢筋465吨，C30砼：约2049m3，C20砼：约16742m3。
三、施工准备1、首先进行施工放样,确定涵洞位置，便于施工场地、机械、人员的组织。
2、材料堆放场在本施工段内。
3、搭设钢筋加工场地，场地采取下支上覆的保护措施，排水沟良好通畅，防止雨水侵入，地面保持干燥，避免腐蚀钢筋；4、砼浇筑前期采用商砼，后期采用冷中坝搅拌站砼。
5、施工用电采用与当地动力线接驳，另外备用1台30KW发电机。
6、施工队伍由涵洞协作队进行专业化施工。
对上岗人员进行专业的技术培训。
每涵洞机械、人员配备如下：每涵洞主要机械设备配置如下：每涵洞主要人员配置如下：7、材料来源：水泥：峨胜水泥厂；粗集料：永久砂石场；砂：永久砂石场。
所有材料必须符合《技术规范》和《补充技术规范》的要求，并经过监理工程师认可，且随时接受监理工程师的检查。
8、现场管理组织机构四、施工方法1、施工放样本工程使用全站仪准确放样涵洞基础，在木桩上用小钉子准确定出涵洞中心轴线线及涵洞中心点位。
每个点用十字桩应出护桩，并做好标记以利于桩位的保护。
钢筋混凝土盖板涵施工设计方案
钢筋混凝土盖板涵施工方案一、工程概况LK1+584钢筋混凝土盖板涵。
跨数跨径1—4.0×3.45m，总长32m，使用性质为通道涵。
该涵洞位于水秀村，其结构型式为：台基础为C25砼，台身为C30砼浇注，盖板采用C30砼预制。
盖板采用HRB335钢筋,共计用量19606.31Kg。
台基础C25砼共计用量287.7立方米,台身C30砼共计用量246.33立方米,盖板C30砼共计用量62.26立方米,C30砼帽石共计用量0.7立方米。
7.5＃砂浆砌片石端墙锥坡共计用量67.8立方米。
换填或锥坡回填连砂石共用量560立方米。
二、施工组织人员安排：施工负责人：申广恒技术负责人：庞建平质检负责人：白红银试验员：杨占昱安全员：秦玉民民工：30人设备安排：混凝土搅拌机一台，混凝土罐车5辆，挖掘机两台，振捣棒两个三、施工工艺流程：施工准备→基础放样→校对尺寸→基坑开挖→复核基底深度及净空尺寸→绑扎钢筋→台基支模→浇注台基砼→拆模→绑扎钢筋→台墙支模→浇注台墙砼→养护→安装盖板→防水四、施工方案根据涵洞的设计和实际地形地貌，施工前做好便道和施工测量工作。
采用挖掘机开挖涵洞基础，预留20cm人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基槽干燥。
涵洞基础和盖板的钢筋制作采用集中加工，现场安装；涵洞基础、台帽和盖板混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑；涵洞洞口浆砌部分砂浆严格按照设计配合比现拌现用，随时抽样。
五、施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。
按照设计图纸测量涵洞的位置、方向、长度、孔径以及出入口八字墙的位置和高程，若乡村道路、排灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。
（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。
土质基坑开挖放坡1：0.5，采用推土机、挖掘机开挖，人工配合，预留20cm厚人工清基挖掘机配合人工开挖。
盖板涵说明
钢筋混凝土盖板涵设计说明一.技术标准与设计规范1.《城市道路工程设计规范》（CJJ37－2012）。
2.《公路桥涵设计通用规范》JTG D60-2004。
3.《公路圬工桥涵设计规范》JTJ D61-2005。
4.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
5.《公路涵洞设计细则》JTG/T D65-04-2007。
6．《公路桥涵施工技术规范》JTJ 041-2000。
二.设计要点1. 技术指标①设计荷载：人群荷载：4.14KN/m2；②净跨： 2.0米。
③净高：1.0、2.0、3.0米。
④暗涵填土厚度：净跨2.0米为0.5～15米。
⑤设计参数：土壤内摩擦角Ψ=35°。
2. 装配式钢筋混凝土盖板按两端简支板计算内力，不考虑涵台的水平压力。
3. 计算暗涵盖板内力时，涵洞顶上活载引起的竖向土压力，按车轮着地面积的边缘向下作30°角分布计算。
明涵盖板则按45°角分布计算。
4. 涵台的计算按四铰框架模式进行，涵台按上、下端简支的竖梁计算。
5. 预制盖板按99厘米宽度计算及设计。
6. 为了配合路面横坡，设计明涵时应调节涵台身的高度，使台帽顶面做成与路面相一致的横坡。
位于曲线段上的明涵，当需设置超高时，可用调节台帽或台身高度及台帽面坡的方法与超高横坡相适应。
7. 本图按路基边坡1:1.5，1:1.75设计。
洞口建筑采用八字翼墙及一字墙锥坡形式；三.建筑材料1.洞身建筑：台身及分离式基础采用C20混凝土，整体式基础采用C20及C25混凝土，台帽采用C30混凝土，盖板采用C30混凝土，涵底铺砌采用7.5号浆砌片石。
盖板明涵顶及搭板范围内采用C40防水砼浇筑。
2.洞口建筑:除帽石用C25混凝土、勾缝采用M10砂浆，八字翼墙墙身C20砼、基础采用C20片石砼外，其余用M7.5浆砌片石。
四. 施工要求：1. 必须在预制盖板的强度达到设计强度的70%后，方能脱模、吊运及堆放。
盖板涵设计说明
说明一、技术标准与设计规范1、《公路工程技术标准》JTG B01-20032、《公路桥涵设计通用规范》JTG D60-20043、《公路涵洞设计细则》JTG/T D65-04-20074、《公路圬工桥涵设计规范》JTG D61-20055、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-20046、《公路工程混凝土结构防腐蚀技术规范》JTG/T B07-01-20067、《公路桥涵地基与基础设计规范》JTG D63-20078、《公路工程抗震设计规范》JTJ 004-899、《公路桥涵施工技术规范》JTG/T F50-2011二、技术指标1、跨径：2.0、4.0 、6.0m（本图册中跨径均为净跨径）；2、汽车荷载等级：公路－Ⅰ级；3、设计安全等级：三级；4、环境类别：I类；5、环境作用等级：涵台、基础为C级，盖板为B级；6、斜度：0°～45°，5°一级（涵洞轴线与路线法线之夹角）；7、跨径组合及适用填土高度：分离式基础盖板涵适用填土高度表整体式基础盖板涵适用填土高度表三、主要材料1、盖板涵主要材料主要材料表表注：(1)涵底、洞口铺砌、隔水墙可以根据实际情况采用C20、MU30片石砼或C20素砼；(2)混凝土在最大水胶比、密实度、最小胶凝用量、最小保护层厚度等方面须满足《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)的要求。
2、原材料原材料应有供应商提供的出厂检验合格证明书，并应按《公路桥涵施工技术规范》（JTG/T F50-2011）规定的检验项目、批次规定，严格实施进场检验。
1) 混凝土①水泥：应采用品质稳定的普通硅酸盐水泥或硅酸盐水泥，碱含量不宜大于0.60%，熟料中C3A含量不应大于8.0%。
其余技术要求尚应符合《通用硅酸盐水泥》(GB 175-2007)的规定，不应使用其它品种水泥。
②细骨料：应采用硬质洁净的天然中粗河砂，也可使用经专门机组生产、并经试验确认的机制砂，其细度模数宜为2.6～3.2，含泥量不应大于2.0%，泥块含量不应大于0.5%(高性能混凝土)，其余技术要求应符合《公路工程集料试验规程》(JTG E42-2005)的规定。
盖板涵设计说明
10)基底换填材料的选用要求：当要求基底应力≤200 Kpa时, 换填材料可采用中粗砂，当要求基底应力>200 Kpa时, 换填材料要求采用级配碎石。
3、适用条件：
1)涵洞洞口处的路基边坡应与涵洞所在路段路基边坡保持一致，本图提供了按1：1.5进行设计的尺寸，如边坡坡率为其它值时需要另行设计。
15.施工中当涵洞上填土高度不足0.5m厚时，严禁采用振动或尽事宜，应符合交通部部颁《公路桥涵施工技术规范》JTJ041-2000和《公路工程混凝土结构防腐蚀技术规范》JTG/T B07-01-2006的要求。
1.盖板必须在混凝土强度达到设计强度的70%以上时才能进行脱模、移动和堆放。预制盖板堆放时应在板块端部采用两点搁支，不得将顶底面倒置。
2.盖板安装后，必须清扫冲洗，充分湿润后再在板与台背间、板与板之间的缝内用小石子填塞顶紧并填塞M10砂浆。
3.涵台台身的沉降缝一般沿涵长方向每隔4～6m设置一道，沉降缝必须贯穿整个断面（包括基础），缝宽2cm，沉降缝的设置应与板方向平行。
3)盖板的计算高度按d1计，为提高盖板强度在盖板跨中加厚为d2。
4)根据《公路圬工桥涵设计规范》7.0.6条，涵台的计算模式设定为：分离式基础台身为上、下端分别与盖板和支撑梁形成不可移动的铰接梁；整体式基础台身为上端与盖板不可移动的铰接、下端与涵台基础固接梁。整体式基础底板的计算模式为两端固结超静定梁。
钢筋混凝土盖板暗涵设计说明
一、技术标准与设计规范：
1、交通部部颁标准《公路工程技术标准》JTG B01-2003
2、交通部部颁标准《公路桥涵设计通用规范》JTG D60-2004
3、交通部部颁标准《公路圬工桥涵设计规范》JTG D61-2005
盖板涵说明
钢筋混凝土盖板涵设计说明一 、技术标准和技术规范1、中华人民共和国交通部颁《公路工程技术标准》JTG B01-2003。
2、中华人民共和国交通部颁《公路桥涵设计通用规范》JTG D60－2004。
3、中华人民共和国交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004。
4、中华人民共和国交通部颁《公路圬工桥涵设计规范》JT G D61－2005。
5、中华人民共和国交通部颁《公路桥涵地基与基础设计规范》JTG D63-2007。
二 、技术指标1、涵洞类别及主要尺寸如下表： 单位：m2、车辆荷载：公路－I 级。
三 、主要材料四 、设计要点及施工注意事项1、涵顶填土对涵洞的竖向压力按土柱重力计算，车辆荷载以车轮着地面积的边缘向下按30°角度分布，填土容重γ=21KN/m 3。
2、钢筋混凝土盖板涵⑴、 钢筋混凝土盖板涵板块间无横向联系，按单块板受力计算，且按不同填土高度计算盖板厚度和配筋。
⑵、 涵台利用盖板及涵底铺砌作为上、下端的支撑，构成四铰框架体系。
涵台作为上端、下端铰结承受台背水平压力的竖梁进行计算。
⑶、 台帽与涵台顶面应铺设厚度不小于1cm 的油毛毡垫层。
⑷、 为了对涵洞下端起支撑作用，涵底必须铺砌。
⑸、 钢筋混凝土盖板涵涵台基础尺寸，本图按假定的地基应力由程序优化设计。
当地基承载力不足时，应进行换土或另行计算尺寸。
⑹、 预制盖板时必须在混凝土达到设计强度50%后才允许脱底模。
混凝土强度必须达到设计强度85%后才能堆放和运输，并要求在盖板端部用两点搁支，并不得使上、下面倒置。
⑺、 台背填土必须在搁置盖板和砂浆混凝土达到设计强度85%以后进行，并应在两个台背同时分层对称夯填。
台背填土应选择透水性良好的砂砾石或砂质土壤，保证内摩擦角不小于35°。
3、洞身在顺水方向应根据地形、地基土壤情况，每隔4~6m 设置一道沉降缝，沉降缝贯穿整个断面。
洞口与洞身分离砌筑。
钢筋混凝土盖板涵设计说明
钢筋混凝土盖板涵设计说明.pdf范本1:设计说明书一、引言本设计说明书旨在对钢筋混凝土盖板涵的设计进行详细说明和解释，确保设计符合相关技术规范和要求。
二、设计依据2.1 相关法律法规和规范2.2 设计目标和要求2.3 工程基本情况2.4 设计参数和假定三、设计内容3.1 盖板涵结构形式3.2 盖板涵布置和尺寸3.3 盖板涵材料和强度等级3.4 盖板涵主要受力状况分析3.5 盖板涵的内力计算和稳定性分析3.6 盖板涵的连接方式和防水措施3.7 盖板涵的施工工艺及注意事项四、抗震设计4.1 设计地震烈度和场地分类4.2 结构位移限值和地震力设计谱4.3 结构抗震性能目标4.4 设计地震力计算五、构件设计5.1 盖板涵的受力特点和截面设计5.2 盖板涵的构件配筋计算5.3 盖板涵的支座设计六、施工图设计要求6.1 设计图纸的组成和规格6.2 设计图纸的内容和要求6.3 设计工作交底要求七、质量控制要求7.1 施工材料的合格证明和检验要求7.2 施工工艺的控制要求7.3 施工过程的质量检查和验收八、附录8.1 附图8.2 设计计算书8.3 设计软件数据输出8.4 盖板涵的施工工艺流程图本文档涉及附件：附件1：盖板涵结构图纸附件2：盖板涵材料试验报告附件3：盖板涵施工工艺流程图本文所涉及的法律名词及注释：1.法律名词1：注释12.法律名词2：注释23.法律名词3：注释3范本2:设计说明书一、引言该设计说明书旨在对钢筋混凝土盖板涵的设计进行详细说明和解释，以满足相关设计要求和技术规范。
二、设计依据2.1 相关法律法规和规范2.2 设计目标和要求2.3 工程基本情况2.4 设计参数和假设三、设计内容3.1 盖板涵的结构形式和配置3.2 盖板涵的尺寸和布置3.3 盖板涵的材料和强度等级选择3.4 盖板涵的内力计算和稳定性分析3.5 盖板涵的连接方式和防水措施3.6 盖板涵的施工工艺及注意事项四、验算与评定4.1 盖板涵的验算方法4.2 盖板涵的受力分析与配筋设计4.3 盖板涵的水工性能评定五、结构施工5.1 施工图设计要求5.2 施工组织设计与施工工序5.3 施工安全与防护措施六、质量控制要求6.1 施工材料质量要求6.2 施工质量控制措施6.3 施工中的质量检查与验收七、附录7.1 各类设计计算书7.2 结构图纸及施工图纸7.3 施工方案和施工工艺流程图本文档涉及附件：附件1：盖板涵施工图纸附件2：盖板涵材料试验报告附件3：盖板涵施工方案本文所涉及的法律名词及注释：1.法律名词1：注释12.法律名词2：注释23.法律名词3：注释3。
钢筋混凝土盖板涵设计说明
钢筋混凝土盖板涵设计说明1、设计标准1、设计荷载：公路-Ⅰ级2、设计洪水频率：1/1003、地震动峰值加速度：0.05g4、最大冰冻线：本项目区最大冰冻线为1.2m5、净跨径：、、、6、斜度：0°～45°7、填土高度：0.5m～15.0m2、技术标准及设计规范《公路工程技术标准》（JTG B01－2003）《公路桥涵设计通用规范》（JTG D60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）《公路桥涵地基与基础设计规范》（JTG D63-2007）《公路工程抗震设计规范》（JTJ004-89）《公路圬工桥涵设计规范》（JTG D61-2005）《公路桥涵施工技术规范》（JTJ041-2000）《公路勘测规范》（JTG C10-2007）《公路工程水文勘测设计规范》（JTG C30-2003）《预应力混凝土用钢绞线》（GB/T 5224-2003）3、主要材料混凝土及浆砌片石①钢筋混凝土盖板及帽石采用C30混凝土。
②当涵顶填土高度＜7.5米时，涵台及基础均采用C25混凝土；翼墙及翼墙基础均采用C15混凝土。
③当涵顶填土高度≥7.5米时，涵台采用C30混凝土；基础均采用C25混凝土，翼墙及翼墙基础均采用C15混凝土。
④涵底铺砌、截水墙及其他洞口工程均采用浆砌片石。
凡直径＜12mm者采用R235级钢筋（A3），凡直径≥12mm者用HRB335级钢筋。
4、构造及设计要点（1）装配式钢筋混凝土预制盖板按简支板计算内力，不考虑涵台传来的水平力。
（2）计算涵洞上车辆荷载引起的竖向力时，车轮着地面积的边缘向下作30度角分布，当几个车轮的扩散线重叠时，以最外边扩散线为准。
（3）在具体涵台计算时，分离式基础盖板涵假定盖板和涵底铺砌为支撑，涵台作为上下简支的竖梁，承受台后水平压力；整体式基础盖板涵，按上端简支、下端台身与基础固接的竖梁模式计算。
其中活载引起的台后土压力按换算土柱高计算。
钢筋混凝土盖板涵
钢筋混凝土盖板涵在现代交通基础设施建设中，钢筋混凝土盖板涵是一种常见且重要的结构形式。
它广泛应用于公路、铁路、市政道路等工程中，发挥着排水、过人、过车等重要作用。
钢筋混凝土盖板涵由基础、涵身、盖板等主要部分组成。
基础是整个结构的根基，它承担着上部结构传来的荷载，并将其均匀地传递到地基中。
通常，基础会根据地质条件和荷载要求进行设计，常见的有整体式基础和分离式基础。
整体式基础适用于地基条件较好、涵洞跨度较小的情况；分离式基础则多用于地基承载力较差或涵洞跨度较大时。
涵身是盖板涵的主体部分，一般采用钢筋混凝土材料浇筑而成。
涵身的形状多为矩形或梯形，其尺寸和配筋取决于涵洞的跨度、填土高度、过水流量等因素。
在涵身的施工过程中，需要保证混凝土的质量和浇筑工艺，以确保涵身的强度和耐久性。
同时，为了防止水分渗透和侵蚀，涵身的表面通常会进行防水处理。
盖板是钢筋混凝土盖板涵的顶部结构，它承受着车辆和行人的荷载，并将其传递给涵身和基础。
盖板的形式有预制和现浇两种。
预制盖板可以在工厂中批量生产，然后运输到现场进行安装，具有施工速度快、质量易于控制等优点；现浇盖板则是在现场支模浇筑，适用于一些特殊形状或尺寸的涵洞。
无论是预制还是现浇盖板，都需要保证其配筋合理、强度满足要求。
钢筋混凝土盖板涵的设计需要综合考虑多种因素。
首先是过水能力，要根据设计流量确定涵洞的孔径和净高，以保证水流能够顺畅通过。
其次是填土高度，这会影响到涵洞所承受的荷载大小和分布情况，从而影响结构的设计。
此外，还需要考虑地质条件、施工条件、工程造价等因素。
在设计过程中，工程师会运用相关的理论和规范，进行详细的计算和分析，以确保涵洞的安全性和经济性。
在施工方面，钢筋混凝土盖板涵的施工流程包括基础开挖、基础浇筑、涵身浇筑、盖板安装等步骤。
基础开挖要根据设计要求和地质情况进行，确保基底的平整度和承载力。
基础浇筑时，要注意混凝土的配合比和振捣质量，保证基础的强度和整体性。
钢筋混凝土盖板涵
钢筋混凝土盖板涵钢筋混凝土盖板涵1. 引言本文档旨在提供有关钢筋混凝土盖板涵的详细信息。
钢筋混凝土盖板涵是一种常用于水利工程和交通工程中的结构，用于解决水流交叉通道的问题。
本文档将介绍盖板涵的设计、施工和维护等方面的内容。
2. 盖板涵的定义与分类- 盖板涵是一种由预制混凝土构件组成的结构，用于跨越或通道水流，并支持道路或其他交通设施。
- 盖板涵根据其形状和材料的不同可以分为矩形盖板涵、圆形盖板涵和钢筋混凝土盖板涵等。
3. 盖板涵的设计3.1 设计参数- 盖板涵的设计应考虑水流条件、地质条件和交通负荷等因素。
- 设计参数包括涵洞尺寸、混凝土强度等。
3.2 结构设计- 盖板涵的结构设计应满足承载能力、变形限值和耐久性要求。
- 结构设计包括梁、板和基础等部分。
4. 盖板涵的施工4.1 材料准备- 施工前应准备好需要的材料，包括混凝土、钢筋、膨胀节等。
- 材料的选择应符合设计要求和相关标准。
4.2 施工工序- 施工工序包括基础施工、模板安装、钢筋绑扎、混凝土浇筑和养护等。
- 施工工序应按照设计要求和施工规范进行。
5. 盖板涵的维护- 盖板涵的维护应定期进行，包括检查、清洁和修复等。
- 维护工作的频率和方法应根据涵洞使用情况和环境条件确定。
6. 附件本文档所涉及的附件如下：- 盖板涵设计图纸- 盖板涵材料清单7. 法律名词及注释本文档所涉及的法律名词及注释如下：- 土木工程施工管理条例：指导和规范土木工程施工管理的法规。
- 混凝土技术规范：规定混凝土工程设计、施工和验收的技术要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明
一、设计标准与设计规范
1、中华人民共和国交通部部标准《公路工程技术标准》（JTJ B01-2003）。
2、中华人民共和国交通部部标准《公路桥涵设计通用规范》（JTJ D60-2004）。
3、中华人民共和国交通部部标准《公路砖石及混凝土桥涵设计规范》（JTJ022-85）。
4、中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》》(JTGD62—2004）。
5、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》（JT024-85）。
6、中华人民共和国交通部部标准《公路桥涵抗震设计规范》（JTJ004-89）。
7、中华人民共和国交通部部标准《公路桥涵施工技术规范》（JTG/T F50-2011）。
二、技术指标
1、跨径：3.0米
2、荷载等级：公路II级
3、设计洪水频率：1/50
4、涵顶填土高度最大6米，地基容许承载力0.45MPa。
三、主要材料
1、盖板采用C30砼及R235级及HRB335级钢筋。
2、台身及台帽采用C25砼和R235级及HRB335级钢筋。
3、涵洞铺底采用C25砼。
4、涵洞基础采用C25砼和R235级及HRB335级钢筋。
四、设计要点
1、盖板采用简支板计算图式进行设计，按承载能力极限状态和正常使用极限状态分别进行计算和验算。
2、预制盖板宽度为99cm。
3、盖板底层设受力主筋，顶层设架立钢筋，各种钢筋沿板长和板宽方向均匀布置。
4、当涵洞斜交时，涵身部分中板以正交预制板铺设，二端洞口部分以梯形现浇钢筋混凝土板构成，梯形板支撑端短边长度99＞Ld＞50cm。
钢筋构造见相应图纸。
5、路面车辆活荷载对涵顶的压力按30°角进行分布；填土内摩擦角为35°，土容重为18KN/m3。
五、施工要点
1、预制盖板必须在混凝土强度达到设计强度的70%以上才能进行脱模、移动和堆放。
预制盖板堆放时应在板块端部采用两点搁支，不得将顶底面倒置。
2、盖板安装后，必须清扫冲洗，充分湿润后再在板与台背间、板与板之间的缝内用小石子填塞顶紧并填塞M10砂浆。
进行涵身外层施工后才可进行下一步施工工序。
3、涵洞外层防水措施可在涵洞与填土接触部分均涂热沥青两道，每道厚约1.5mm，涂后不再另抹砂浆。
4、涵台台身的沉降缝一般沿涵长方向每隔4-6m设置一道，沉降缝必须贯穿整个涵台断面（包括基础），缝宽
2cm，沉降缝的设置应与板方向平行。
5、凡是采用填石抬高地基上设置的涵洞，都应设置沉降缝。
6、设置于岩石地基上的涵洞可不设沉降缝。
7、沉降缝的防水措施在基础顶面以下，填嵌涂沥青木板或沥青砂，并在流水面边缘以1:3水泥砂浆填塞，深度约15cm。
在基础顶面以上，接缝外侧以热沥青浸制麻筋填塞，深度约5cm，内侧以水泥砂浆堵塞，深度约15cm，中间空隙填以粘土。
8、由于该涵洞未作地质钻探，故凡在地基土质变化较大、基础埋置深度不一或地基容许承载力发生较大变化以及涵基填挖交界处均应设置沉降缝。
9、对于以回填段上层应采用C15片（块石）砼进行处理，其下层应采用砂砾垫层铺设，砂砾垫层压实度不小于98%，且处理总深度不小于1.5米。
10、施工中当涵洞上填土高度不足0.5m厚时，严禁采用振动式碾压设备对涵顶上和涵洞范围内的填土进行碾压。
11、涵身背回填料采用5%石灰砂砾回填进行回填其压实度不小96%。
12、涵身背回填每层厚度不大于15㎝，采用横向分层填筑；大型机械压实不到的地方要用人工采用振动夯进行局部加强夯实。
压路机靠近涵身不可采用强振，且应对称进行回填。
二O一一年十一月。
