ansys workbench中apdl的用法

ANSYS基础教程—APDL基础

ANSYS基础教程—APDL基础ANSYS是一款强大的工程仿真软件，它提供了多种分析工具和模块，可以用于各种领域的工程仿真，如结构力学、流体力学、热传导等。

在ANSYS中，APDL（ANSYS Parametric Design Language）是一种用于命令方式建模和分析的语言。

本文将介绍APDL的基础知识和使用方法。

APDL是一种类似于编程语言的命令语言，用于定义模型、应用加载和边界条件、运行分析和处理结果。

它与ANSYS Workbench相比，更加灵活和强大，适用于更复杂的分析和定制需求。

APDL使用文本方式输入，命令间采用逐行执行的方式。

首先，我们需要了解APDL的基本命令。

APDL命令由一个关键字和一些参数组成，关键字指定所需要执行的操作，而参数则提供了操作所需要的具体信息。

例如，使用KEYOPT命令可以设置单元选项，语法为KEYOPT,KEY,NUM，其中KEY是要设置的选项，NUM是要设置的数值。

另外，APDL还提供了大量的预定义变量和函数，可以为模型和分析提供更多的灵活性。

其次，我们需要了解APDL的建模步骤。

建模步骤通常包括几个主要的操作，如几何建模、网格划分、材料定义、加载和边界条件定义等。

几何建模可以使用APDL的几何命令来创建几何实体，如线段、圆、方框等。

网格划分可以使用APDL的划分命令，如DIVIDE、MESH等来生成网格。

材料定义可以使用APDL的材料命令来定义材料属性，如密度、弹性模量等。

加载和边界条件定义可以使用APDL的边界条件命令来设置载荷和约束条件。

最后，我们需要了解如何运行模型分析和处理结果。

在APDL中，可以使用SOLVE命令来运行模型分析，语法为SOLVE,SOLVEID，其中SOLVEID是分析的编号。

在进行分析之前，需要保证模型的几何、网格、材料定义和加载边界条件正确无误。

分析完成后，可以使用APDL的后处理命令来处理结果，如输出节点和单元的位移、应力等信息。

ANSYS中的APDL命令

ANSYS中的APDL命令ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

anasys中apdl用法

anasys中apdl用法ANSYS APDL（ANSYS Parametric Design Language）是ANSYS的旧版软件中用于建模和分析的命令式语言。

APDL具有非常强大的功能，可以用于解决各种复杂的工程问题。

本文将一步一步回答关于APDL的一些常见问题，并介绍如何使用APDL进行建模和分析。

第一部分：APDL的基本概念和语法APDL是一种命令式语言，它使用文本命令来描述模型和分析操作。

APDL 的命令格式通常由命令名称和一些选项组成，这些选项被放在括号内或使用特殊的符号进行标记。

例如，下面是一个创建一个立方体模型的简单示例：! 创建一个立方体模型BLOCK 0 1 0 1 0 1在上面的例子中，命令“BLOCK”用于创建一个立方体，括号内的数字表示立方体的边界坐标。

APDL还提供了大量的命令用于定义材料、边界条件、加载和分析选项等。

这些命令都有特定的语法和选项，使用者可以根据具体的需求进行调整。

APDL还支持使用变量和循环等高级功能，以实现更复杂的模型和分析。

第二部分：APDL的建模功能APDL具有强大的建模功能，可以用于创建各种几何形状和结构。

下面列举了几个常见的建模命令：1. BLOCK：用于创建一个立方体或长方体模型。

2. CYLIND：用于创建一个圆柱体模型。

3. SPHERE：用于创建一个球体模型。

4. COMBIN：用于组合多个模型为一个整体。

这些命令的选项可以根据具体的需求进行调整，例如指定尺寸、位置和方向等。

在建模过程中，APDL还提供了一些辅助命令用于编辑和变换模型，如移动、旋转和缩放等。

第三部分：APDL的分析功能APDL可以用于进行各种工程分析，包括静态分析、动态分析、热传导分析等。

下面列举了几个常见的分析命令：1. SOLVE：用于求解线性方程组，得到模型的位移和应力等结果。

2. LOAD：用于定义加载条件，如施加力、约束和温度等。

3. POST1：用于后处理分析结果，包括位移、应力、应变和温度等。

ANSYS中的APDL命令

结合自身经验，谈ANSYS中的APDL命令(二)发表时间：2009-5-10 作者: 倪欣来源: e-works关键字: ANSYS APDL 命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

1.1 /prep7(进入前处理)定义几何图形：关键点、线、面、体（1）.csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系（2）.numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr（3）.K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号（4）.Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

“1”不拷贝节点和单元imove：“0” 生成拷贝“1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略注意：MAT,REAL,TYPE 将一起拷贝，不是当前的MAT,REAL,TYPE（5）.A, P1, P2, ……… P18 由关键点生成面（6）.AL, L1,L2, ……,L10 由线生成面面的法向由L1按右手法则决定，如果L1为负号，则反向。

（线需在某一平面内坐标值固定的面内）（7）.vsba, nv, na, sep0,keep1,keep2 用面分体（8）.vdele, nv1, nv2, ninc, kswp 删除体kswp: 0 只删除体1 删除体及面、关键点（非公用）（9）.vgen, itime, nv1, nv2, ninc, dx, dy, dz, kinc, noelem, imove 移动或拷贝体itime: 份数nv1, nv2, ninc：拷贝对象编号dx, dy, dz ：位移增量kinc: 对应关键点号增量noelem,：0：同时拷贝节点及单元1：不拷贝节点及单元imove：0：拷贝体1：移动体（10）.cm, cname, entity 定义组元，将几何元素分组形成组元cname: 由字母数字组成的组元名entity: 组元的类型（volu, area, line, kp, elem, node）（11）.cmgrp, aname, cname1, ……,cname8 将组元分组形成组元集合aname: 组元集名称cname1……cname8: 已定义的组元或组元集名称1.2 定义几个所关心的节点，以备后处理时调用节点号。

apdl帮助文档使用方法

apdl帮助文档使用方法全文共四篇示例，供读者参考第一篇示例：APDL（Ansys Parametric Design Language）是一种用于ANSYS 有限元软件的编程语言，可以用于创建复杂的仿真模型和进行参数化设计。

在使用APDL帮助文档时，用户可以找到各种有关APDL的信息和指导，以便更好地理解和使用这个强大的工具。

### 1. 查找帮助文档要查找APDL帮助文档，首先打开ANSYS软件，然后点击菜单栏中的“帮助”选项。

在弹出的窗口中，可以找到各种帮助文档，包括用户手册、示例、教程等。

可以根据自己的需求选择相应的文档进行查看。

### 2. 了解APDL基础知识在使用APDL编程时，首先需要了解一些基础知识，比如APDL的语法规则、常用命令、变量和函数等。

这些信息都可以在帮助文档中找到，用户可以根据需要逐步学习和掌握。

### 3. 阅读示例和教程帮助文档中通常会提供各种示例和教程，用户可以通过阅读这些示例和教程来了解如何使用APDL创建模型、定义边界条件、设置参数等。

这些示例和教程将帮助用户更快地上手并掌握APDL编程技巧。

### 4. 使用搜索功能帮助文档通常会提供一个搜索功能，用户可以通过关键词快速定位到自己需要的信息。

在搜索框中输入相关关键词，就可以找到相关的文档和帮助信息，在使用APDL时更加方便快捷。

### 5. 参考命令手册APDL帮助文档中还包括了详细的命令手册，用户可以查阅命令手册来了解每个APDL命令的用法、参数和示例。

在编程过程中遇到问题时，可以通过查阅命令手册来解决。

### 6. 参与社区和论坛除了帮助文档，用户还可以参与APDL的社区和论坛，与其他APDL用户交流经验和技巧。

在社区中，用户可以提出问题、分享解决方案，获取更多的帮助和支持。

APDL帮助文档是使用APDL进行仿真和参数化设计的重要工具，用户可以通过查阅文档、阅读示例、搜索信息等方式来更好地掌握APDL编程技巧。

ansysapdl网格导入workbench方法

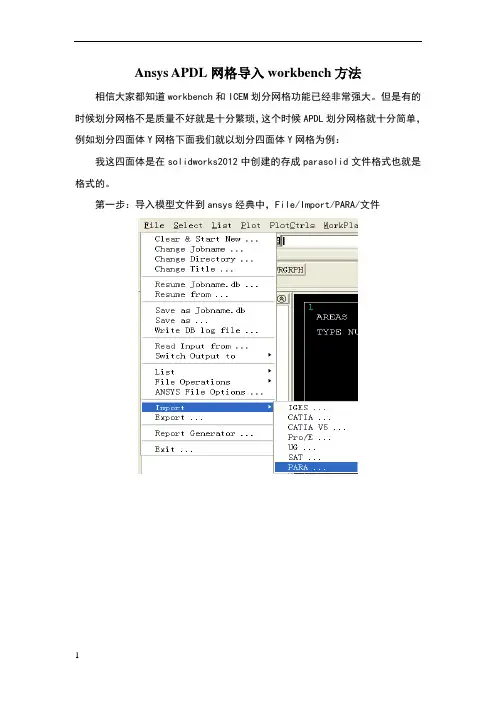

Ansys APDL网格导入workbench方法相信大家都知道workbench和ICEM划分网格功能已经非常强大。

但是有的时候划分网格不是质量不好就是十分繁琐，这个时候APDL划分网格就十分简单，例如划分四面体Y网格下面我们就以划分四面体Y网格为例：
我这四面体是在solidworks2012中创建的存成parasolid文件格式也就是格式的。

第一步：导入模型文件到ansys经典中，File/Import/PARA/文件
导入后是线框图如图所示：
改成普通视图，PlotCtrls/Style/Solid Model Facets
然后再图形窗口右击replot如图所示：
第二步：划分网格，首先定义单元类型（没有这步不能划分网格）定为solid185单元。

然后定义全球网格单元尺寸
网格设置：
划分网格后如图所示：
第三步：导出文件
第四步：关闭APDL通过FEM导入到想要的分析类型例如：static structure 分别双击项目区的FEM和static structure模块如图所示：
按住左键拖动FEM当中Model项到static structure中的Model放开：
导入文件到FEM：
打开先前保存.cdb文件：
双击Model进入FEM：
初始化网格Initial Geometry：
关闭FEM后右击Model选择update同样update静力分析中的Model进入setup 查看网格
查看网格质量：OK！！！。

ANSYS命令流学习笔记10-利用APDL在WorkBench中进行非线性屈曲分析

!ANSYS命令流学习笔记非线性屈曲分析!学习重点：!1、强化非线性屈曲知识首先了解屈曲问题。

在理想化情况下，当F < Fcr时，结构处于稳定平衡状态，若引入一个小的侧向扰动力，然后卸载，结构将返回到它的初始位置。

当 F > Fcr时，结构处于不稳定平衡状态，任何扰动力将引起坍塌。

当 F = Fcr时,结构处于中性平衡状态，把这个力定义为临界载荷。

在实际结构中，几何缺陷的存在或力的扰动将决定载荷路径的方向。

在实际结构中，很难达到临界载荷，因为扰动和非线性行为，低于临界载荷时结构通常变得不稳要理解非线性屈曲分析，首先要了解特征值屈曲。

特征值屈曲分析预测一个理想线弹性结构的理论屈曲强度，缺陷和非线性行为阻止大多数实际结构达到理想的弹性屈曲强度，特征值屈曲一般产生非保守解，使用时应谨慎。

!理论解，根据Euler公式。

其中卩取决于固定方式。

!有限元方法，已知在特征值屈曲问题:det([K e] + A[K e( ©)]) = 0 求解入即可得到临界载荷{F cr} = ?{P)}而非线性屈曲问题：([K e] + [K e( C0)]){ a= {F}[K e( C0)]为有缺陷的结构刚度，{ $为位移矩阵，{F}为载荷矩阵。

非线性屈曲分析时考虑结构平衡受扰动(初始缺陷、载荷扰动)的非线性静力分析，该分析时一直加载到结构极限承载状态的全过程分析，分析中可以综合考虑材料塑性、几何非线性、接触、大变形。

非线性屈曲比特征值屈曲更精确，因此推荐用于设计或结构的评价。

!2、熟悉W沖非线性屈曲分析流程(1) 前处理，施加单元载荷，进行预应力静力分析。

(2) 基于预应力静力分析，指定分析类型为特征值屈曲分析，完成特征值屈曲分析。

10-利用APDL在WorkBench中进行F cr =n2EI("其中[K e]为结构初始刚度,(3) 在APDL模块将一阶特征屈曲模态位移乘以适当系数，将此变形后的形状当做非线性分析的初始模型。

apdl导入截面计算

apdl导入截面计算在工程设计的过程中，往往需要进行截面计算。

在进行截面计算时，需要用到APDL导入截面计算这一工具。

APDL是ANSYS Preprocessing Command Language的缩写，是ANSYS软件的预处理语言。

它可以帮助用户在ANSYS中高效地完成任务。

本文将为大家分步骤介绍如何使用APDL导入截面计算。

1. 安装ANSYS首先，需要在电脑上安装ANSYS软件。

安装完毕之后，打开软件。

2. 创建新工程打开ANSYS软件后，选择“文件”->“新建”->“工程”，创建一个新工程。

3. 导入几何模型首先，需要将几何模型导入到ANSYS中。

在ANSYS软件的左下角选择“File”->“Import”->“Geometry”，选择要导入的几何模型。

导入成功后，选择“Mesh”->“Size Controls”->“Manual Size”或“Smart Size”，为模型生成网格。

4. 定义材料特性在进行截面计算之前，需要先定义材料的特性。

选择“Preprocessor”->“Material Props”->“Material Library”，选择适合的材料。

5. 定义约束和载荷在进行截面计算之前，需要定义约束和载荷。

选择“Solution”->“Define Loads”->“Apply”或“New”,选择要载荷或约束的面或边,然后选择要应用的类型（如压力或弯矩）以及大小。

还可以选择“Analysis Settings”->“Solution Options”，设置分析类型，如静力分析或动力分析。

6. 运行模拟完成约束和载荷的定义之后，选择“Solution”->“Solve”，运行模拟。

模拟运行完成之后，可以查看结果。

7. 导入截面计算在进行截面计算之前，需要将模型的截面信息导入到ANSYS中。

选择“File”->“Import”->“Section Properties”，选择要导入的截面信息。

APDL指南范文

APDL指南范文APDL（ANSYS Parametric Design Language）是ANSYS有限元分析软件中的一种脚本语言，用于自动化有限元分析过程以及参数化建模。

在使用APDL进行分析之前，需要了解其语法和基本指令。

以下是针对APDL的详细指南。

1.APDL基本语法APDL是一种基于文本的脚本语言，因此它使用文本文件进行编写。

每一条命令都以`!`或`*`开头，并以换行符结尾。

2.APDL脚本的编写与执行3.APDL参数APDL允许使用参数进行参数化设计。

可以使用以下语法声明参数：```!定义变量!(标量)parameter_name = value!(数组)*dim, array_name, DATA, num_itemsarray_name(i) = value```参数可以在脚本中的任何地方使用，并且可以通过重新赋值来改变其值。

4.APDL的标准指令APDL包含了许多用于构建模型、设置分析以及输出结果的标准指令。

下面是一些常用的标准指令：-`/PREP7`:用于进入预处理模式。

-`/SOLU`:用于进入求解模式。

-`/POST1`:用于进入后处理模式。

- `ET, type_number, element_name`: 定义单元类型。

- `MP, property_number, property_value`: 定义材料属性。

- `REAL, variable_number, value`: 定义实数常量。

- `K, node_number, DOF, value`: 定义节点约束。

- `F, node_number, DOF, value`: 定义节点载荷。

-`FINISH`:用于结束分析。

5.控制结构和循环APDL允许使用控制结构和循环语句来控制程序的执行流程。

常用的控制结构和循环语句包括：-`IF`,`THEN`,`ELSE`,`ENDIF`:用于条件判断。

-`DO`,`I`,`INCR`,`DOEND`:用于循环。

ANSYS中的APDL命令总结

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item：Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

apdl帮助文档使用方法

apdl帮助文档使用方法全文共四篇示例，供读者参考第一篇示例：APDL（ANSYS Parametric Design Language）是一种用于有限元分析的编程语言，可以帮助用户更灵活地控制ANSYS软件进行模拟和分析。

在使用APDL时，熟练掌握其各种命令和语法是非常重要的。

本文将介绍APDL的基本使用方法，帮助使用者更好地理解和应用这一强大的工具。

一、基本语法在APDL中，命令的基本格式为：```命令[选项1] [选项2] ... [选项n]```命令是要执行的操作，选项是可选的参数。

要定义一个直线单元，可以使用以下命令：```ET,1,2```这里，ET是定义元素类型的命令，1是元素类型的编号，2是元素类型的位置。

二、常用命令1. 定义材料参数在APDL中，可以使用MP命令来定义材料参数。

要定义一个弹性材料，可以使用以下命令：```MP,DENS,1,2700MP,EX,1,70e9MP,NUXY,1,0.3```这里，DENS是密度，EX是弹性模量，NUXY是泊松比，1是材料编号，2700是密度值，70e9是弹性模量值，0.3是泊松比值。

2. 定义几何结构```BLOCK,0,1,0,1,0,1```这里，0和1是立方体的起始点和终点的坐标。

3. 定义边界条件这里，1是节点编号，UX、UY、UZ是节点的位移自由度，0是边界条件的值。

三、常见问题解决在使用APDL时，可能会遇到一些常见问题，如：1. 语法错误：在输入命令时应注意命令的格式和参数的正确性。

2. 节点编号错误：在定义边界条件和加载条件时应确保节点编号的准确性。

3. 材料参数错误：在定义材料参数时应注意单位的统一和材料数据的准确性。

解决这些问题的关键在于不断练习，熟悉APDL的各种命令和语法，增加编程的经验和技巧。

四、使用技巧在使用APDL时，可以结合ANSYS的图形界面进行模型建立和后处理，更直观地查看模拟结果。

可以编写批处理脚本，自动化执行模拟过程，提高工作效率。

ANSYS中的APDL命令

ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

workbench APDL

随着V12的发布，ANSYS公司把ANSYS，也就是通常称之为ANSYS Classic的，重命名为Mechanical APDL，并将其作为一个模块，置入Workbench界面下。

或许这就在暗示经典ANSYS以后的位置。

对于很多习惯用Mechanical APDL的用户来说，一时半会还不会放弃它，更何况目前WB并不能完全取代Mechanical APDL。

值得庆幸的是，ANSYS加强了Mechanical APDL 跟其他各个模块的连接。

由此我们可以兼得鱼跟熊掌。

在一个分析模块中，我们可以在四处连上Mechanical APDL：Geomerty，Model，Setup跟Solution。

连接方法有两种，一是从左边的component systems下将Mechanical APDL扯到合适的位置后放开二是右键在相应处点击，选择Transfer data to new: Mechanical APDL选择edit in Mechanical APDL就可以查看导入的模型通过gplot，我们可以很明显地看到，在Geometry下只有几何模型导入在Model下则只有有限元模型导入。

值得注意的是，这时候的网格只是mesh200单元当然事先定义的NamedSelection也可以通过componet的形式导入在Setup下可以导入除结构网格外，还可以导入约束荷载。

但在WB中荷载是通过table定义，直接显示是其值为零。

在Solution可以模型结果导入Mechanical APDL。

update后analysis仍然显示问号，但并不影响查看结果。

怀疑是个bug。

现在假设我们在WB中导入几何模型，划分网格后，想在Mechanical APDL里施加荷载，定义边界，计算后进行后处理。

在Setup跟Solution中插入Mechanical APDL，Workbench总是要更新原有模型，有时候很骂人，干脆插入一个/eof以阻止更新这是在Mechanical APDL中所需要的命令流，tapdl.inp。

ANSYS高级分析之-APDL基础

详细描述
在谐响应分析中，需要考虑结构的阻尼和频率响应。使用 ANSYS的APDL，用户可以定义载荷和边界条件，并执行谐响应分析。
瞬态分析实例
总结词
详细描述
总结词
详细描述
瞬态分析用于研究结构在随时间变化的载荷作用下的响应。
瞬态分析用于确定结构在非稳态载荷作用下的动态响应，包括位移、速度、加速度和应力等参数。通过瞬态分析，可以评估结构的动态性能和疲劳寿命。
详细描述
在模态分析中，需要考虑结构的阻尼和约束条件。使用ANSYS的 APDL，用户可以定义模态参数、选择模态提取方法，并执行模态分析。
谐响应分析实例
总结词
谐响应分析用于研究结构在周期性载荷作用下的响应。
总结词
谐响应分析在旋转机械、电子设备和车辆工程等领域具有广泛应用。
详细描述
谐响应分析用于确定结构在正弦或余弦载荷作用下的稳态响应。通过谐响应分析，可以评估结构在不同频率下的动态性能和疲劳寿命。
APDL的优势与不足
APDL的优势与不足
学习曲线陡峭
APDL作为高级分析工具，需要用户具备一定的编程基础和专业知识。
错误排查困难
由于涉及大量参数和命令，APDL的错误排查相对较为复杂。
与其他软件的集成性有限
与其他CAE软件的集成性有待提高，限制了数据交换和协同工作的能力。
APDL未来的发展趋势
THANKS FOR WATCHING
感谢您的观看
通过APDL，用户可以轻松地在不同模块之间传递参数和数据，实现复杂模型的自动化分析和优
化。
APDL还可以与其他CAD/CAE软件进行数据交换，实现更广泛的
应用和集成。
02 APDL基础

ANSYS APDL使用指南

1.1 APDL 是什么？.................................................................................................................................... 1
第二章工具条的应用................................................................................................................................... 2
单击ok按钮就自动更新工具条若用abbr命令则还需要用utilitymenumenuctrlsupdatetoolbar菜单项来使新的缩写显示到工具条上如果需要可以方便地编辑缩写命令abbr的语法及相应的对话框是
目录
第一章 APDL 介绍....................................................................................................................................... 1
3.3.1 在运行过程中给参数赋值 ........................................................................................................... 6 3.3.2 在启动时给参数赋值 ................................................................................................................... 7 3.3.3 将 ANSYS 提供的数据赋值给参数.............................................................................................. 7 3.3.4 列表显示参数............................................................................................................................. 10 3.4 删除参数 ............................................................................................................................................ 11 3.5 使用字符参数 .................................................................................................................................... 11 3.6 数值参数值的替换 ............................................................................................................................ 12 3.6.1 禁止替换..................................................................................................................................... 12 3.6.2 字符参数值的替换 ..................................................................................................................... 12 3.7 数字或字符参数的动态替换 ............................................................................................................ 14 3.8 参数表达式 ........................................................................................................................................ 14 3.9 参数函数 ............................................................................................................................................ 15 3.10 保存、恢复和写出参数 .................................................................................................................. 16 3.11 数组参数 .......................................................................................................................................... 17 3.11.1 数组的基础知识 ....................................................................................................................... 17 3.11.2 数组参数举例 ........................................................................................................................... 18 3.11.3 TABLE 类型数组参数................................................................................................................ 19 3.11.4 定义和列表数组参数 ............................................................................................................... 21 3.11.5 给数组元素赋值 ........................................................................................................................ 21 3.11.5.6 插值 ........................................................................................................................................ 28 3.11.6 写出数据文件 ........................................................................................................................... 31 3.11.7 数组参数之间的运算 ............................................................................................................... 33 3.11.8 图形显示数组参数矢量 ........................................................................................................... 40 3.11.9 修改曲线标识字 ....................................................................................................................... 42

ANSYS高级分析之APDL基础

ANSYS高级分析之APDL基础ANSYS是一款广泛使用的工程仿真软件，它可以进行各种复杂的物理和工程分析。

其中，ANSYS Parametric Design Language（APDL）是ANSYS的一种基于命令行交互的脚本语言，它可以用于创建和控制各种物理模型，并进行高级分析。

APDL语言主要通过输入一系列的命令来操作ANSYS软件。

在使用APDL进行高级分析之前，我们需要先了解一些基础知识。

APDL中的命令可以分为几个主要的类别，包括几何命令、物理命令、边界条件命令和求解命令等。

几何命令用于创建和修改几何模型，比如绘制线段、圆弧和矩形等。

物理命令用于定义分析的物理性质，比如材料的力学性质、热物性等。

边界条件命令用于设定边界条件，如约束和载荷。

求解命令用于进行数值计算，如求解结构的位移、应力和应变等。

除了常规的命令之外，APDL还提供了一些高级分析的功能。

其中，参数化分析是其中一项重要功能，它可以通过修改输入参数或模型的几何特性，自动执行多个分析，从而得到一系列的结果。

参数化分析可以通过循环和条件语句来实现。

另外，APDL还提供了特殊命令和工具，用于处理大规模模型和复杂的分析问题。

在使用APDL进行高级分析时，需要遵循一些最佳实践。

首先，我们应该仔细设计分析模型，包括选择适当的边界条件和物理参数，并进行合理的离散化。

其次，我们应该对模型进行验证和校准，比较模拟结果与实验数据或已知解进行比较。

最后，我们应该进行后处理，对模拟结果进行分析和解释。

总之，APDL是ANSYS的一种基于命令行交互的脚本语言，它可以用于进行高级分析。

通过使用APDL，我们可以建立复杂的物理模型，并执行各种高级分析。

在使用APDL进行高级分析时，我们应该熟悉APDL的基本命令和语法，合理设计模型和参数，并进行验证和后处理。

只有掌握了APDL的基础知识，我们才能更好地应用ANSYS进行高级分析。

在ANSYS?WORKBENCH中插入APDL命令例子

在ANSYS WORKBENCH中插入APDL命令例子【问题描述】一悬臂梁，长1米，截面尺寸为100mm*100mm，左端固定，顶面上施加分布力系。

载荷从1MPa，2MPa，3MPa渐渐增加。

要求结构的最大位移。

X【问题分析】本问题可以直接在wb中用多载荷步来求解，这里说明如何使用插入APDL命令的方式实现。

【求解过程】1. 打开ANSYS WORKBENCH14.52.创建结构静力学分析系统。

3.创建几何体。

双击geometry单元格，进入DM,选择mm单位。

创建长方体。

其尺寸设置是退出DM.4.划分网格。

双击MODEL,进入到MECHANICAL中，按照默认方式划分网格。

5.固定左端面。

6.添加APDL命令以分步加载。

下面使用APDL命令进行分步加载。

由于该命令最后要传递到经典界面中计算，而经典界面没有单位。

为保持统一性，都用毫米单位。

（1）设置单位（2）创建命名集。

由于在命令中要引用顶面这个面，为了能够正确引用，先需要给它一个名称，这需要使用命名集来完成。

选择上述顶面，创建命名集。

在弹出的对话框中设置名字：topface则树形大纲中出现了该命名集。

有了命名集，在后面就可以使用该名字了。

（3）插入APDL命令。

在数形大纲中先选择A5，再从工具栏中选择命令按钮则图形窗口变成了一个文本编辑器，此处可以输入命令。

该文本窗口内说了很多话，主要内容包含两点：第一，这些命令会在SOLVE命令刚执行前执行。

第二，注意这里用的单位是mm.现在我们向该文本窗口输入下列命令。

这段ADPL命令流的含义是：首先退出前面的某个处理器(finish)然后进入到求解器中（/solve），在1,2,3,个时间步，依次在顶面上施加1,2,3mpa的载荷(sf)，并将该载荷步写入到载荷步文件中（lswrite）,然后先后求解这三个载荷步（lssolve）。

最后退出求解器（finish）在上述命令流中，对于顶面加载时，用到了前面定义的命名集的名字。

Workbench中的APDL

Workbench中的APDLAPDL⽬前只能在Geometry,Contact，Environment 和Solution下插⼊。

尚不能对Mesh有何控制。

但我个⼈认为在V11中，WB的mesh并不⽐Classic的差。

在WB tree的不同位置插⼊的APDL跟在Classic中相对应的环境如图所⽰在开始介绍前，有必要强调⼀下Named Selection，因为这使得在APDL中选上⼏何部分(点线⾯体)成为可能，⽽在APDL中往往只对结构的⼀部分施加作⽤。

Named Selection相当于Classic中的CM命令。

但在WB中只会⽣成节点跟单元的集合。

到底是节点还是单元集合⽰情况⽽定。

⽐如Named Slection是⼀个体，则肯定是单元集合。

Named Slection是某个体上的⼀个⾯，则是节点集合，但是如果Named Slection是壳结构上的⼀个⾯，则是单元集合。

在Geometry和Contact下插⼊APDL是相对于Classic中的/PREP7环境。

我们在输⼊APDL时可以不⽤以/PREP7开头。

Enviornemnt下的APDL则对于/SOLU环境。

如果我们需要/PREP7下的命令，可以先转换，千万别忘了转回/SOLU。

通常如下/PREP7……Fini/SOLUSolution下的APDL相对于/POST1环境。

但也可以调⽤时间历程后处理。

但千万不能忘记转回/POST1，并确信是你所需要的荷载步。

⽐如/POST26...Fini/POST1set,last上⾯的最后⼀个命令也可以写成"set,near,,,0.1" 这个WB就会给出时间为0.1时的结果（如果已经存储的话）。

Geometry下的APDL在结构不同的部分下我们可以插⼊不同的APDL。

⽽插⼊的APDL只会对相对应的部分有影响。

我们可以通过变量matid来定义WB没有的材料模型。

matid是材料代码，也可以是单元类型代码。
