TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种精密可调电压参考电源,常用于电源管理、电压稳定和电流控制等应用中。

它是一种三端稳压器,由美国德州仪器(Texas Instruments)公司设计和生产。

TL431的工作原理基于反馈控制的概念。

它的输入端(Anode)连接到待调节的电压,输出端(Cathode)连接到负载,而参考端(Reference)连接到一个参考电压源(通常是一个稳压二极管或电阻分压电路)。

通过调节参考端的电压,TL431可以实现对输出电压的精确控制。

TL431内部有一个比较器和一个可调电流源。

比较器将参考电压与反馈电压进行比较,产生一个误差信号。

可调电流源根据误差信号的大小,调整输出电流,从而实现对输出电压的调节。

当参考电压大于反馈电压时,比较器输出低电平,可调电流源关闭或输出较小的电流,从而使输出电压上升。

当参考电压小于反馈电压时,比较器输出高电平,可调电流源打开或输出较大的电流,从而使输出电压下降。

通过不断调整参考电压和输出电流,TL431能够稳定输出所需的电压。

TL431还具有过温保护功能。

当芯片温度超过一定阈值时,内部的过温保护电路将启动,将输出电压降低至安全范围,保护芯片免受损坏。

TL431的特点包括高精度、低温漂移、低噪声、高稳定性和快速响应等。

它的工作电压范围通常为2.5V至36V,最大输出电流可达100mA。

由于其性能可靠,TL431被广泛应用于电源管理、电压稳定、电流控制、电池充电管理等领域。

总之,TL431是一种精密可调电压参考电源,通过反馈控制实现对输出电压的精确调节。

它具有高精度、低温漂移、低噪声和高稳定性等特点,适用于各种电源管理和电压稳定的应用。

lm431

lm431

介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:•可编程输出电压为36V•电压参考误差:±0.4%,典型值@25℃(TL431B)•低动态输出阻抗,典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值(环境温度范围适用,除非另有说明。

)Rating 参数Symbol 符号数值Unit 单位RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。

)ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。

)2), ReferenceInput Current (Figure 2)参考输入电流IK = 10 mA, R1 = 10 k, R2 = ∞TA = 25℃Iref––1.84.0–1.84.–1.12.0μA TA = Tlowto Thigh(Note 1)– 6.5––5.2–– 4.0Reference Input Current Deviation OverTemperature Range (Figure 2, Note 1) IK = 10 mA, R1 = 10k, R2 = ∞参考输入电流偏差温度范围DIref–.82.5–.41.2–.82.5μAMinimum CathodeCurrent For Regulation 最小阴极电流调节VKA = Vref (Figure 1)Imin–.51.0–.51.–.51.0mAOff–State CathodeCurrent(Figure 3) 断态阴极电流VKA = 36V, Vref =0V Ioff–26100–261–23500nADynamic Impedance (Figure 1, Note 3) VKA =Vref, DIK = 1.0 mA to 100 mA f 3 1.0 kHz 动态阻抗|ZKA|–.220.5–.22.5–.140.3Ω图6 测试电路VKA = Vref 图7 测试电路VKA > Vref 图8 测试电路for Ioff曲线图:图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法:图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B,C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图。

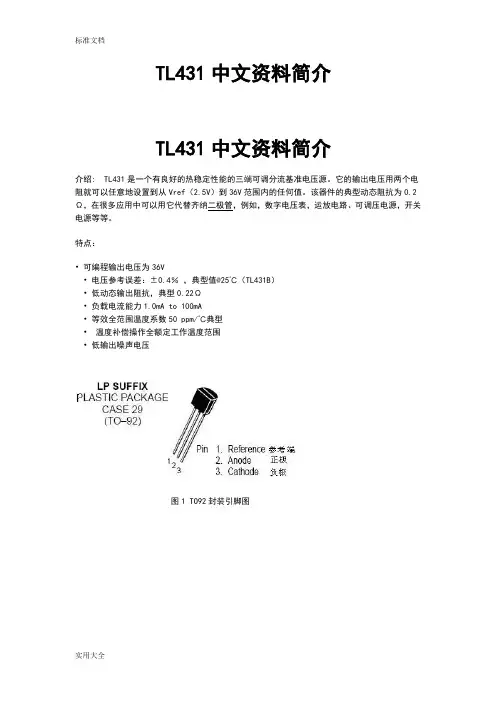

TL431中文资料

TL431中文资料

TL431中文资料简介TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:•可编程输出电压为36V•电压参考误差:±0.4%,典型值@25℃(TL431B)•低动态输出阻抗,典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值(环境温度范围适用,除非另有说明。

)RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。

)ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。

)图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff 曲线图:图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法:图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B,C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。

tl431的原理及应用研究

tl431的原理及应用研究

TL431的原理及应用研究1. TL431的介绍TL431是一种可调参考电压源,也称为精密可调稳压源或者基准电源。

它是通用电压比较器的一个经典器件,由Texas Instruments开发并广泛应用于电子设备中。

TL431的特点包括高精度、低温漂移以及宽工作电压范围。

2. TL431的工作原理TL431是一个三端稳压器,具有使能引脚(Anode)、参考电压引脚(Cathode)和负载引脚(Cathode)。

它基于齐纳二极管(Zener diode)原理来实现参考电压的稳定输出。

简单来说,TL431通过比较参考电压与稳定电压之间的差异,通过反馈回路调整输出电流,以使输出电压达到所需的参考电压。

3. TL431的应用3.1 电源稳压控制TL431可以应用于各种电源稳压控制回路中。

通过与其他器件(如晶体管)结合使用,可以实现各种稳压电路设计。

3.2 参考电压源由于TL431具有高精度和低温漂移特性,它常被用作基准电压源。

在许多应用中,需要一个稳定而精确的参考电压供应。

3.3 比较器由于TL431具有比较功能,它可以在比较器电路中使用。

当输入电压与参考电压之间的差异超过一定阈值时,TL431将改变输出状态。

3.4 调光应用TL431还可以用于调光应用中,比如LED照明。

通过调节输入电压,可以控制LED的亮度。

4. TL431的特点和优势•高精度:TL431的输出精度可达0.5%•低温漂移:在一定温度范围内,TL431的输出电压不受温度变化的影响•宽工作电压范围:TL431的工作电压范围通常为2.5V至36V5. TL431的应用案例5.1 电源稳压控制其中一个常见的应用案例是电源稳压控制。

TL431可以与晶体管和其他元件组合在一起,构成稳压电路。

通过调整参考电压,可以实现稳定输出电压,以确保电子设备的正常运行。

5.2 温度控制另一个应用案例是温度控制。

在温度控制系统中,TL431可以用来检测温度,并通过反馈回路控制加热或冷却设备。

TL431详细解读及典型电路资料

TL431详细解读及典型电路资料

TL431详细解读及典型电路资料TL431德州仪器公司(TI)生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值(如图2)。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

平面向上,元件脚向自己.左起,1脚(R)REF也就是控制极.2脚(A)ANODE (元件符号像二极管的正极.3脚(K)CATHODE(类似二极管的负极)介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:•可编程输出电压为36V•电压参考误差:±0.4%,典型值@25℃(TL431B)•低动态输出阻抗,典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值(环境温度范围适用,除非另有说明。

)Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA 37 V Cathode Current Range, Continuous 阴极电流范围,连续IK –100 to +150 mA Reference Input Current Range, Continuous 参考输入电流范围,连续Iref –0.05 to +10 mA OperatingJunctionTemperature工作结温TJ 150 ℃Operating Ambient Temperature Range 操作环境温度范围TL431I,TL431AI, TL431BITA–40 to +85℃TL431C, TL431AC, TL431BC0 to +70StorageTemperature Range储存温度范围Tstg –65 to +150 ℃Total Power Dissipation总耗散功率常温@ TA = 25℃Derate above 25℃ Ambient Temperature D, LP后缀塑封PD0.70W P后缀塑封 1.10DM 后缀塑封0.52Total Power Dissipation @ TC = 25℃ Derate above 25℃Case Temperature 总耗散功D, LP后缀塑封PD1.5W P后缀塑封 3.0率 外壳温度RECOMMENDED OPERATING CONDITIONS 建议操作条件Condition 条件Symbol 符号 Min 最大值 Max 最小值 Unit 单位 Cathode to Anode Voltage 阴极阳极电压 VKA Vref 36 V Cathode Current 阴极电流IK1.0100mATHERMAL CHARACTERISTICS 热特性 Characteristic 特性Symbol 符号 D, LP 后缀封装P 后缀封装DM 后缀封装Unit 单位 Thermal Resistance, Junction –to –Ambient 热阻,结点到环境 RqJA 178 114 240 ℃/W Thermal Resistance, Junction –to –Case 热阻,结到外壳RqJC8341–℃/WELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃ ,除非另有说明。

TL431中文资料简介

TL431中文资料简介

TL431中⽂资料简介介绍: TL431是⼀个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压⽤两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应⽤中可以⽤它代替齐纳⼆极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:·可编程输出电压为36V ·电压参考误差:±0.4%,典型值@25℃(TL431B) ·低动态输出阻抗,典型0.22Ω ·负载电流能⼒1.0mA to 100mA ·等效全范围温度系数50 ppm/℃典型 · 温度补偿操作全额定⼯作温度范围 ·低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴⽚封装引脚图图4 TL431符号及内部⽅框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最⼤额定值(环境温度范围适⽤,除⾮另有说明。

)、Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA37V Cathode Current Range, Continuous 阴极电流范围,连续IK–100 to +150mA Reference Input Current Range, Continuous 参考输⼊电流范围,连续Iref–0.05 to +10mA OperatingJunctionTemperature⼯作结温TJ150℃Operating Ambient Temperature Range 操作环境温度范围TL431I,TL431AI, TL431BITA–40 to +85℃TL431C, TL431AC, TL431BC 0 to +70StorageTemperature Range储存温度范围Tstg–65 to +150℃Total Power Dissipation总耗散功率常温@ TA = 25℃Derate above 25℃Ambient Temperature D, LP后缀塑封PD0.70W P后缀塑封 1.10DM 后缀塑封0.52Total Power Dissipation @ TC = 25℃ Derate above 25℃ Case Temperature 总耗散功率外壳温度D, LP后缀塑封PD1.5W P后缀塑封 3.0RECOMMENDED OPERATING CONDITIONS建议操作条件Condition 条件Symbol符号Min最⼤值Max最⼩值Unit单位Cathode to Anode Voltage 阴极阳极电压VKA Vref36V Cathode Current 阴极电流IK 1.0100mACathode Current 阴极电流IK 1.0100mA THERMAL CHARACTERISTICS热特性Characteristic 特性Symbol符号D, LP后缀封装P后缀封装DM 后缀封装Unit单位Thermal Resistance, Junction–to–Ambient 热阻,结点到环境RqJA178114240℃/W Thermal Resistance, Junction–to–Case 热阻,结到外壳RqJC8341–℃/WELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电⽓特性(25℃,除⾮另有说明。

TL431的几种基本用法

TL431的几种基本用法

TL431的几种基本用法介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:•可编程输出电压为36V•电压参考误差:±0.4%,典型值@25℃(TL431B)•低动态输出阻抗,典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值(环境温度范围适用,除非另有说明。

)RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性(25℃ ,除非另有说明。

)ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性(25℃,除非另有说明。

)TA = Tlow to Thigh 2.44 – 2.55 2.453 – 2.537 2.475 2.495 2.515Reference Input Voltage DeviationOver Temperature Range (Figure 1,Notes 1, 2) 参考输入电压偏差温度范围VKA= Vref, IK = 10 mA DVref –7.0 30– 3.0 17–3.0 17mVRatio of Change in Reference Input Voltage to Change in Cathode to Anode Voltage IK = 10 mA (Figure 2), △VKA = 10 V to Vref△Vre f△VKA––1.4–2.7– –1.4 –2.7 – –1.4–2.7mV/V△VKA = 36 V to 10 V ––1.0 –2.0 ––1.0 –2.0 ––1.0 –2.0Reference Input Current (Figure 2)参考输入电流 IK =10 mA, R1 = 10 k, R2 = ∞TA = 25℃Iref– – 1.8 4.0 – 1.8 4.0 – 1.1 2.0μATA = Tlow toThigh (Note 1)– 6.5 – – 5.2 – – 4.0Reference Input Current DeviationOver Temperature Range (Figure 2,Note 1) IK = 10 mA, R1 = 10k, R2 = ∞ 参考输入电流偏差温度范围 DIref –0.8 2.5 – 0.4 1.2 – 0.8 2.5 μAMinimum Cathode Current ForRegulation 最小阴极电流调节VKA = Vref (Figure 1)Imin – 0.5 1.0 – 0.5 1.0 – 0.5 1.0 mAOff –State Cathode Current(Figure3) 断态阴极电流VKA = 36V, Vref =0V Ioff –260 1000 – 260 1000 – 230 500 nADynamic Impedance (Figure 1, Note3) VKA = Vref, DIK = 1.0 mA to 100 mA f 3 1.0 kHz 动态阻抗|ZKA | – 0.22 0.5 – 0.22 0.5 – 0.14 0.3 Ω图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff曲线图:图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法:图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B,C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图温馨提示:最好仔细阅读后才下载使用,万分感谢!。

TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种常用的三端稳压器件,它能够提供稳定的参考电压,广泛应用于电源管理、电压调节、电流限制等领域。

本文将详细介绍TL431的工作原理。

一、TL431的基本结构TL431是一种基于反馈的稳压器件,由一个比较器和一个可调电阻组成。

它具有三个引脚:参考电压引脚(REF)、阴极引脚(K)和阳极引脚(A)。

参考电压引脚用于接入参考电压,阴极引脚用于接入负载,阳极引脚用于接入电源。

二、TL431的工作原理TL431的工作原理是基于反馈控制的。

当负载电压发生变化时,TL431通过比较输入电压和参考电压的大小,调整自身的电阻值,以使输出电压保持稳定。

具体来说,当输入电压高于参考电压时,比较器的输出为高电平,此时TL431的电阻值减小,以降低输出电压。

当输入电压低于参考电压时,比较器的输出为低电平,此时TL431的电阻值增加,以提高输出电压。

通过不断调整自身的电阻值,TL431能够实现稳定的输出电压。

三、TL431的特性1. 可调范围广:TL431的参考电压可以在2.5V至36V之间调整,适合于多种电压调节需求。

2. 高精度:TL431的输出电压精度可以达到0.5%摆布,能够提供稳定的电压供给。

3. 低静态功耗:TL431的静态工作电流非常低,普通在1mA以下,能够节省能源。

4. 快速动态响应:TL431的响应时间非常快,可以在微秒级别内完成电压调整,适合于快速响应的应用场景。

5. 温度稳定性好:TL431的输出电压对温度的变化非常稳定,能够在较大的温度范围内提供稳定的电压输出。

四、TL431的应用场景1. 电源管理:TL431可以用于电源稳压电路中,提供稳定的参考电压,用于控制电源输出的电压稳定性。

2. 电压调节:TL431可以用于电压调节电路中,根据输入电压和参考电压的比较结果,调整输出电压的大小。

3. 电流限制:TL431可以用于电流限制电路中,通过调整输出电压,限制负载电流的大小。

tl431的原理及应用

tl431的原理及应用

TL431的原理及应用1. TL431概述TL431是一种经典的程序控制电压参考源,也称为可调调整电压稳压器。

它是由德州仪器(Texas Instruments)公司推出的,被广泛应用于各种电子设备中。

2. TL431的工作原理TL431是一种三端可调稳压器,其内部有一个参考电压源、比较放大器和输出驱动器。

TL431的输出电压可以根据参考电压和输入电压进行调节。

TL431的基本工作原理如下: - 当输入电压高于参考电压时,TL431的输出电压将增大,从而降低输入电压。

- 当输入电压低于参考电压时,TL431的输出电压将减小,从而增加输入电压。

3. TL431的应用3.1 电源稳压器TL431常用于电源稳压器中,通过控制输出电压稳定在设定值附近,保证电子设备正常工作。

3.2 锂电池充电器TL431可以作为锂电池充电器中的电流调节器。

通过对TL431的输出电压进行调节,可以控制电流大小,从而实现锂电池的充电。

3.3 温度测量与控制TL431可以与传感器和温度控制电路结合使用,实现对温度的测量和控制。

当温度超过设定值时,TL431会输出相关信号,触发相应的保护措施。

3.4 电流控制TL431还可以用作电流控制器,通过调节输出电压来控制电流大小。

这在一些需要精确控制电流的电路中非常有用。

3.5 电压比较器由于TL431具有比较器功能,也可以用作电压比较器。

通过对比不同的输入电压,可以实现电压的自动切换和控制。

4. TL431的优势•稳定性好:TL431的输出电压可以非常稳定地调整在设定值附近。

•灵活性高:TL431可以应用于各种不同的电子设备中,并且具有多种不同的应用方式。

•可靠性强:TL431具有较高的抗干扰性和可靠性,在各种环境下都能正常工作。

5. 总结TL431作为一种经典的程序控制电压参考源,具有广泛的应用领域。

它的工作原理简单,应用灵活,可以用于电源稳压器、电流控制器、电压比较器等电子电路中。

[VIP专享]TL431应用介绍

[VIP专享]TL431应用介绍

介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

特点:•可编程输出电压为36V•电压参考误差:±0.4%,典型值@25℃(TL431B)•低动态输出阻抗,典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法:图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B,C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。

TL431的工作原理

TL431的工作原理

TL431的工作原理引言概述:TL431是一种常见的三端稳压器,广泛应用于电子电路中。

它具有精确的参考电压和高稳定性,可以用于电源管理、电压调节和电流限制等功能。

本文将详细介绍TL431的工作原理。

正文内容:1. TL431的基本原理1.1 参考电压源:TL431内部集成了一个参考电压源,通常为2.5V。

这个参考电压源是通过一个带有稳流二极管的电流源来实现的。

稳流二极管通过调整电流源的电流来保持参考电压的稳定性。

1.2 反馈比较器:TL431内部还包含了一个反馈比较器,用于将输入电压与参考电压进行比较。

当输入电压高于参考电压时,反馈比较器会输出高电平;当输入电压低于参考电压时,反馈比较器会输出低电平。

2. TL431的工作原理2.1 反馈调节:TL431通过反馈调节的方式来实现电压的稳定输出。

当输入电压高于参考电压时,反馈比较器输出高电平,控制TL431内部的功率晶体管导通,将多余的电压通过负载电阻放电,使输出电压稳定在参考电压附近。

2.2 电流限制:TL431还可用于电流限制功能。

当负载电流超过设定值时,TL431会自动降低输出电压,从而限制电流。

这是通过控制反馈比较器输出低电平,关闭功率晶体管来实现的。

2.3 温度补偿:TL431还具有温度补偿功能,可以在不同温度下保持输出电压的稳定性。

这是通过在反馈电路中引入温度补偿元件来实现的。

3. TL431的应用领域3.1 电源管理:TL431广泛应用于各种电源管理电路中,如开关电源、稳压电源等。

它可以提供稳定的输出电压,保护负载电路免受过压或过流的损害。

3.2 电压调节:TL431可用于电压调节电路,如电压稳定器、电压比较器等。

它可以根据输入电压和参考电压的比较结果,控制输出电压的稳定性。

3.3 电流限制:由于TL431具有电流限制功能,它可以用于电流限制电路,如电流限制器、电流保护开关等。

它可以保护负载电路免受过流损害。

总结:TL431是一种功能强大的三端稳压器,具有精确的参考电压和高稳定性。

用TL431制作大功率可调稳压电源的应用

用TL431制作大功率可调稳压电源的应用

用TL431制作大功率可调稳压电源的应用TL431是输出电压可调的精密电压基准IC,是一款有良好热稳定性的三端可调分流基准源,辅以适当的外围电路(只需两只电阻或一只电位器)即可实现输出电压从2.5V至36V连续可调,电路简单制作难度小而精度很高,而且输出纹波极小,甚至可以为要求较高的高档电器供电,因此完全可以满足要求。

从废开关电源板上找到几只TL431,再从元件盒中找来几只绿蓝点的正品 3DD15、2N3055,几只2200μ/25V、1000μ/16V 电容、5K电位器、510Ω/KW电阻,几块废板还有铝板散热器,按图一电路组装,然后将输入端接到一只0—20V可调直流电源上,调可调直流电源输出15V,这时TL431板输出4V,调电位器可使TL431板输出4V—12V。

再将可调直流电源从15V 缓缓调到20V,可以看到TL431 板输出始终保持在 12V不变。

给TL431接一只12V10AH电瓶,并将输入端接入太阳能板(该板正常输出在17V至21V),用3A电流表串入充电回路,并用万用表25V 档监测TL431 板的输出电压,改变太阳能板的方向,可以看到电流表的示数在0至2.1A 之间变化,而电压表的示数始终保持12V不变,表明TL431充电板制作获得成功且工作状态良好。

后来又陆续做了三个类似的稳压电源,都用TL431作电压调整,效果不错,其中两个当所用大功率管β<40 时,电压调整范围大幅缩小(4-10V,无法调至12V),且电压不稳,起初以为是TL431不行,换了以后还是一样,才觉察不是TL431的问题,是大功率管的放大量太小的缘故,增加了一只 8050 管构成达林顿就轻松解决了。

第四个是用N沟道MOSFET (大功率场效应管)替代普通三极管同样获得成功,只是限流电阻要改为1.8K。

四个稳压电源至今一直工作正常。

小结:①TL431性能优异,电压调整效果好,用它制作的稳压电源性能不错,值得推荐。

tl431 原理

tl431 原理

tl431 原理
TL431是一种三端稳压器,用于提供稳定的参考电压或调整电路的电压。

TL431的原理基于压差比较,其内部包含了一个可调电压参考源、比较器和输出驱动器。

TL431的可调电压参考源产生一个稳定的参考电压,该参考电压由外部电阻分压确定。

这个参考电压可以通过调整外部电阻的值来改变,从而实现需求的输出电压。

TL431的比较器将输入电压与参考电压进行比较。

当输入电压低于参考电压时,比较器输出一个高电平信号;当输入电压高于参考电压时,比较器输出一个低电平信号。

这种比较的结果被发送到输出驱动器。

TL431的输出驱动器根据比较器的结果控制输出电流。

当比较器输出高电平时,输出驱动器关闭,输出电流为零;当比较器输出低电平时,输出驱动器打开,输出电流由负载来决定。

通过调整输入和输出电压,TL431可以被用作电源调节器、过零开关阀控制、过电流保护、电池充放电保护等。

总之,TL431通过可调电压参考源、比较器和输出驱动器的组合来实现电路稳定输出电压的功能。

它的原理基于压差比较,能够在各种应用中提供可靠的电压调整和稳定性。

TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种广泛应用于电子电路中的三端稳压器件,它具有稳定的参考电压并能够根据输入电压的变化自动调节输出电压。

本文将详细介绍TL431的工作原理。

一、TL431的结构TL431是一种开关型稳压器件,其主要结构由一个可调电阻、比较器和输出放大器组成。

可调电阻用于调节参考电压,比较器用于将输入电压与参考电压进行比较,输出放大器则根据比较结果来调节输出电压。

二、TL431的工作原理1. 参考电压的产生TL431的可调电阻通过内部电流源和二极管来产生一个稳定的参考电压。

当电路中没有负载时,可调电阻通过电流源和二极管将参考电压稳定地输出。

2. 输入电压的比较输入电压通过一个分压电阻网络接入TL431的比较器引脚。

比较器将输入电压与参考电压进行比较,并输出一个控制信号。

3. 输出电压的调节比较器输出的控制信号经过输出放大器放大后,通过控制TL431的可调电阻来调节输出电压。

当输入电压高于参考电压时,输出放大器会减小可调电阻的阻值,从而使输出电压降低。

反之,当输入电压低于参考电压时,输出放大器会增大可调电阻的阻值,从而使输出电压升高。

三、TL431的特性1. 稳定的参考电压TL431的可调电阻和内部电流源使得其产生的参考电压非常稳定,通常在2.5V 摆布。

这使得TL431在电路中可以作为一个稳定的参考电压源使用。

2. 宽输入电压范围TL431可以工作在宽范围的输入电压下,通常在2.5V至36V之间。

这使得TL431在不同的电路应用中具有较大的灵便性。

3. 高精度和低温漂移TL431具有高精度和低温漂移的特点,这使得其在精密电路中得到广泛应用。

TL431的温度漂移通常在10ppm/℃以下,保证了其在不同温度条件下的稳定性。

4. 快速响应时间TL431具有快速的响应时间,通常在1μs以下。

这使得其在需要快速调节输出电压的应用中表现出色。

总结:TL431是一种广泛应用于电子电路中的三端稳压器件,其工作原理基于可调电阻、比较器和输出放大器的组合。

TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种广泛应用于电子电路中的电压参考源。

它是一种可调节的精密稳压器,能够以非常精确的方式提供一个稳定的参考电压。

在本文中,我们将详细介绍TL431的工作原理。

1. 概述TL431是一种三端稳压器,具有一个参考电压输入引脚(REF)、一个比较输入引脚(Cathode)和一个输出引脚(Anode)。

它采用了一个可调电阻网络,通过对输入电压进行比较来调整输出电压,以使其保持稳定。

2. 工作原理当输入电压施加在TL431的参考电压输入引脚(REF)上时,它与内部参考电压进行比较。

内部参考电压通常为2.5V。

如果输入电压高于2.5V,TL431将开始导通,输出引脚(Anode)将提供一个较低的电压。

如果输入电压低于2.5V,TL431将截止,输出引脚将提供一个较高的电压。

3. 可调电阻网络TL431的可调电阻网络由一个稳流二极管和一个三端可调电阻组成。

稳流二极管通过将恒定的电流流过可调电阻来控制输出电压。

可调电阻的阻值决定了输出电压的范围。

通过调整可调电阻的阻值,可以改变输出电压的设定值。

4. 反馈机制TL431通过反馈机制来实现稳定的输出电压。

当输出电压发生变化时,反馈电路将调整可调电阻的阻值,以使输出电压保持在设定值附近。

这种反馈机制使得TL431能够在不同负载条件下提供稳定的输出电压。

5. 应用领域由于TL431具有精确的稳定性和可调性,它在许多电子电路中得到广泛应用。

以下是一些常见的应用领域:- 电源稳压器:TL431可以用作电源稳压器的参考源,提供稳定的参考电压。

- 电压比较器:TL431可以用作电压比较器,用于检测输入电压是否达到某个设定值。

- 温度补偿电路:TL431可以用于温度补偿电路,以保持电路的稳定性。

- 电流限制器:TL431可以用作电流限制器,限制电路中的电流。

总结:TL431是一种可调节的精密稳压器,通过比较输入电压和内部参考电压来调整输出电压。

它采用可调电阻网络和反馈机制来实现稳定的输出电压。

TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种广泛应用于电子设备中的三端稳压器。

它具有高精度、低温漂移和低动态输出阻抗等特点,被广泛应用于电源管理、电压参考和电流限制等领域。

下面将详细介绍TL431的工作原理。

一、TL431的基本结构TL431是一种基于二极管结构的三端稳压器。

它由一个稳压二极管、比较器和一个放大器组成。

稳压二极管的作用是产生一个与参考电压相关的稳定电压。

比较器用于比较输入电压与稳定电压的大小,并产生一个误差信号。

放大器则用于放大误差信号,并驱动输出端的电流。

二、TL431的工作原理可以分为三个阶段:起始阶段、调整阶段和稳定阶段。

1. 起始阶段:当电源打开时,输入电压通过稳压二极管供电给比较器和放大器。

此时,比较器的输出为高电平,放大器的输出为低电平。

输出端的电流为零。

2. 调整阶段:在起始阶段,输出端的电流为零,输入电压通过稳压二极管供电给比较器和放大器。

当输入电压超过参考电压时,比较器的输出变为低电平,放大器的输出变为高电平。

此时,输出端的电流开始增加。

3. 稳定阶段:在调整阶段,输出端的电流逐渐增加,直到达到稳定状态。

在稳定状态下,比较器的输出与放大器的输入相等,输出端的电流保持稳定。

如果输入电压发生变化,比较器会根据误差信号调整输出端的电流,以维持稳定的输出。

三、TL431的特点TL431具有以下几个特点:1. 高精度:TL431的输出电压精度可以达到0.5%。

这使得它在需要高精度稳压的应用中得到广泛应用。

2. 低温漂移:TL431的输出电压对温度的变化非常敏感,但其温度漂移很小。

这使得TL431在温度变化较大的环境中依然能够提供稳定的输出。

3. 低动态输出阻抗:TL431的输出端具有低动态输出阻抗,这意味着它能够提供较低的输出阻抗,从而提高电路的稳定性和响应速度。

4. 宽工作电压范围:TL431能够在较宽的工作电压范围内工作,通常可以达到2.5V至36V。

5. 可调节性:TL431的输出电压可以通过调整参考电压来实现调节。

tl431工作原理

tl431工作原理

tl431工作原理TL431一种三端稳压器,它由一个可充电的 Zener件,一个 PNP 二极管和一个 NPN 二极管组成。

TL431有调整电压(2.5V 36V)、调整电流(50mA 100mA)和高可靠性等特性,可以应用于电源稳压、模拟测量仪器、现场环境监测和信号处理等场合。

此,TL431具有极为广泛的应用前景。

TL431的工作原理TL431的工作原理非常简单,并且可以分为两个部分:开关控制部分和稳压部分。

在开关控制部分中,TL431括一个 PNP 二极管和一个 NPN 二极管。

PNP 二极管和 NPN 二极管都有自己的基极和集电极,并且具有相同的控制端。

当控制端电压大于集电极和基极之间的压差时,两个二极管将被同时打开,这样输出就变成了开路状态。

通过不断的变化控制端的电压,可以调节 TL431输出即调节稳压量。

稳压部分包括一个可充电的 Zener件,它可以有效地抑制输出端电压的波动,使得输出端保持稳定的电压值。

当输入电压发生变化时,此时 Zener件仍然可以在较短的时间内抑制输出端的波动,从而保持输出端的稳定性。

TL431的优点TL431具有调整电压,调整电流和高可靠性等诸多优点,使其在电源稳压、模拟测量仪器、现场环境监测和信号处理等应用领域得到广泛应用。

首先,TL431调整电压范围可以从 2.5V 36V,调整电流也可以从 50mA 100mA,因此它可以满足多种不同电源稳压应用场合。

此外,TL431有很高的可靠性,在实际应用中不会出现过压、过流等情况,可以使得系统更加安全可靠。

另外,TL431有良好的阻尼能力和短路保护能力,可以有效地保护系统不受变化的输入电压所带来的波动影响,从而保证系统的稳定性。

最后,TL431有小型尺寸、低功耗和低成本等优点,使其成为很多应用场景里的理想稳压器。

总结TL431一种三端稳压器,它由一个可充电的 Zener件,一个 PNP 二极管和一个 NPN 二极管组成,具有调整电压、调整电流和高可靠性等特性。

TL431的工作原理

TL431的工作原理

TL431的工作原理TL431是一种三端稳压器,常用于电源电压调节和参考电压源。

它具有高精度、低温漂移、低噪声和高稳定性等特点,被广泛应用于各种电子设备中。

TL431的工作原理基于反馈控制。

它通过比较一个参考电压和一个反馈电压来实现稳压功能。

当反馈电压低于参考电压时,TL431的输出电压会增加,反之则减小。

这种反馈机制使得TL431能够自动调节输出电压,以保持稳定的输出。

TL431内部结构包括一个比较器、一个参考电压源和一个输出驱动器。

比较器将参考电压与反馈电压进行比较,并产生一个控制信号。

参考电压源提供一个稳定的参考电压,通常为2.5V。

输出驱动器根据控制信号来调节输出电压。

TL431的输出电压可以通过外部电阻分压器来设置。

电阻分压器将一部份输出电压反馈给TL431的反馈引脚,使其能够进行电压比较和调节。

通过调整电阻分压比例,可以实现不同的输出电压。

在TL431的工作过程中,稳定性是一个重要的考虑因素。

稳定性取决于参考电压源和输出驱动器的性能。

参考电压源需要具有高精度和低温漂移,以确保输出电压的稳定性。

输出驱动器需要具有足够的带宽和响应速度,以保持输出电压的快速调节能力。

除了稳定性,TL431还具有低噪声和高精度的特点。

这使得它在对电压要求较高的应用中表现出色。

此外,TL431还具有过温保护和短路保护等功能,以提高系统的可靠性和安全性。

总结起来,TL431是一种基于反馈控制的三端稳压器,通过比较参考电压和反馈电压来实现稳定的输出电压。

它具有高精度、低温漂移、低噪声和高稳定性等特点,被广泛应用于电源电压调节和参考电压源等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(1)
(3)
(2)
46
POST OFFICE BOX 655303 • DALLAS, TEXAS 75265
IMPORTANT NOTICE
Texas Instruments (TI) reserves the right to make changes to its products or to discontinue any semiconductor product or service without notice, and advises its customers to obtain the latest version of relevant information to verify, before placing orders, that the information being relied on is current.
TI warrants performance of its semiconductor products and related software to the specifications applicable at the time of sale in accordance with TI’s standard warranty. Testing and other quality control techniques are utilized to the extent TI deems necessary to support this warranty. Specific testing of all parameters of each device is not necessarily performed, except those mandated by government requirements.
Certain applications using semiconductor products may involve potential risks of death, personal injury, or severe property or environmental damage (“Critical Applications”).
TI SEMICONDUCTOR PRODUCTS ARE NOT DESIGNED, INTENDED, AUTHORIZED, OR WARRANTED TO BE SUITABLE FOR USE IN LIFE-SUPPORT APPLICATIONS, DEVICES OR SYSTEMS OR OTHER CRITICAL APPLICATIONS.
Inclusion of TI products in such applications is understood to be fully at the risk of the customer. Use of TI products in such applications requires the written approval of an appropriate TI officer. Questions concerning potential risk applications should be directed to TI through a local SC sales office.
In order to minimize risks associated with the customer’s applications, adequate design and operating safeguards should be provided by the customer to minimize inherent or procedural hazards.
TI assumes no liability for applications assistance, customer product design, software performance, or infringement of patents or services described herein. Nor does TI warrant or represent that any license, either express or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right of TI covering or relating to any combination, machine, or process in which such semiconductor products or services might be or are used.
Copyright © 1995, Texas Instruments Incorporated。

相关文档
最新文档
