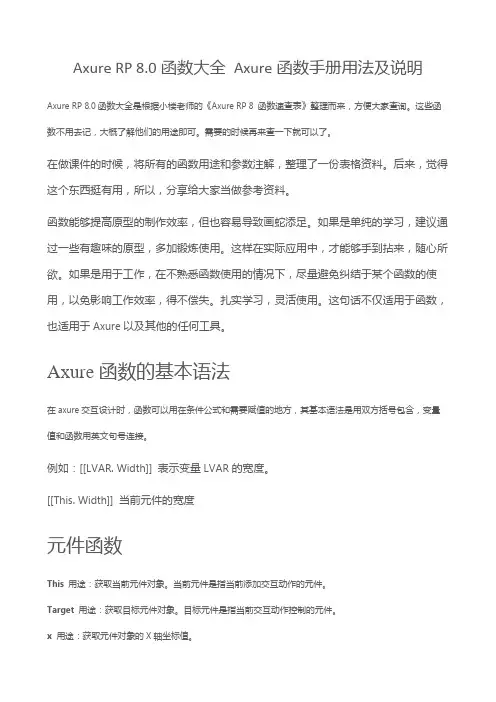

Axure RP 8.0函数大全 Axure函数手册用法及说明
Axure RP 8.0函数大全Axure函数手册用法及说明Axure RP 8.0函数大全是根据小楼老师的《Axure RP 8 函数速查表》整理而来，方便大家查询。
这些函数不用去记，大概了解他们的用途即可。
需要的时候再来查一下就可以了。
在做课件的时候，将所有的函数用途和参数注解，整理了一份表格资料。
后来，觉得这个东西挺有用，所以，分享给大家当做参考资料。
函数能够提高原型的制作效率，但也容易导致画蛇添足。
如果是单纯的学习，建议通过一些有趣味的原型，多加锻炼使用。
这样在实际应用中，才能够手到拈来，随心所欲。
如果是用于工作，在不熟悉函数使用的情况下，尽量避免纠结于某个函数的使用，以免影响工作效率，得不偿失。
扎实学习，灵活使用。
这句话不仅适用于函数，也适用于Axure以及其他的任何工具。
Axure函数的基本语法在axure交互设计时，函数可以用在条件公式和需要赋值的地方，其基本语法是用双方括号包含，变量值和函数用英文句号连接。
例如：[[LVAR. Width]] 表示变量LVAR的宽度。
[[This. Width]] 当前元件的宽度元件函数This用途：获取当前元件对象。
当前元件是指当前添加交互动作的元件。
Target用途：获取目标元件对象。
目标元件是指当前交互动作控制的元件。
x用途：获取元件对象的X轴坐标值。
y用途：获取元件对象的Y轴坐标值。
width用途：获取元件对象的宽度值。
height用途：获取元件对象的高度值。
scrollX用途：获取元件对象的水平滚动距离（当前仅限动态面板）。
scrollY用途：获取元件对象的垂直滚动距离（当前仅限动态面板）。
text用途：获取元件对象的文本文字。
name用途：获取元件对象的自定义名称。
top用途：获取元件对象的上边界坐标值。
left用途：获取元件对象的左边界坐标值。
right用途：获取元件对象的右边界坐标值。
bottom用途：获取元件对象的下边界坐标值。
